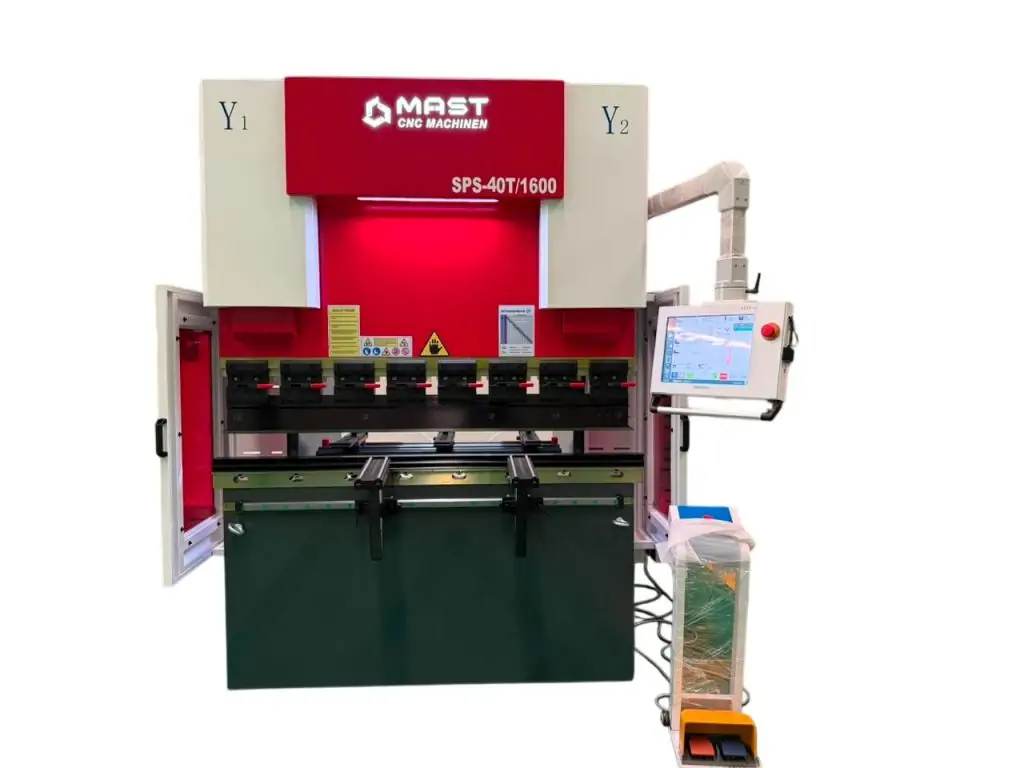

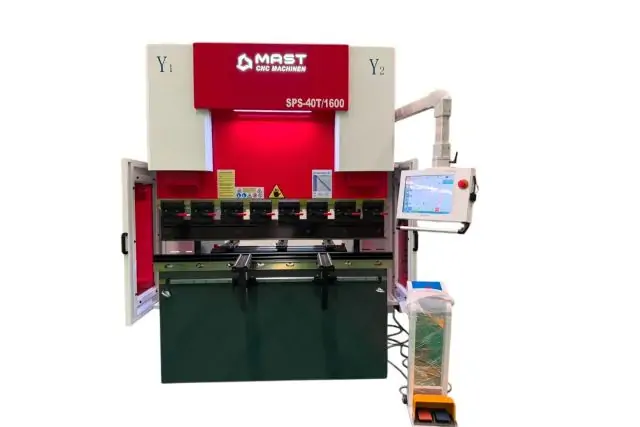

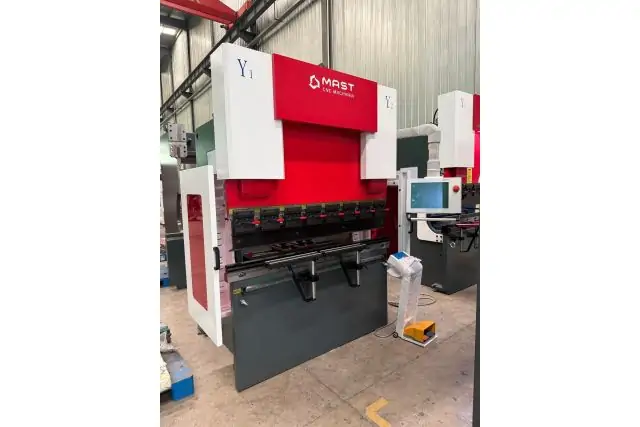

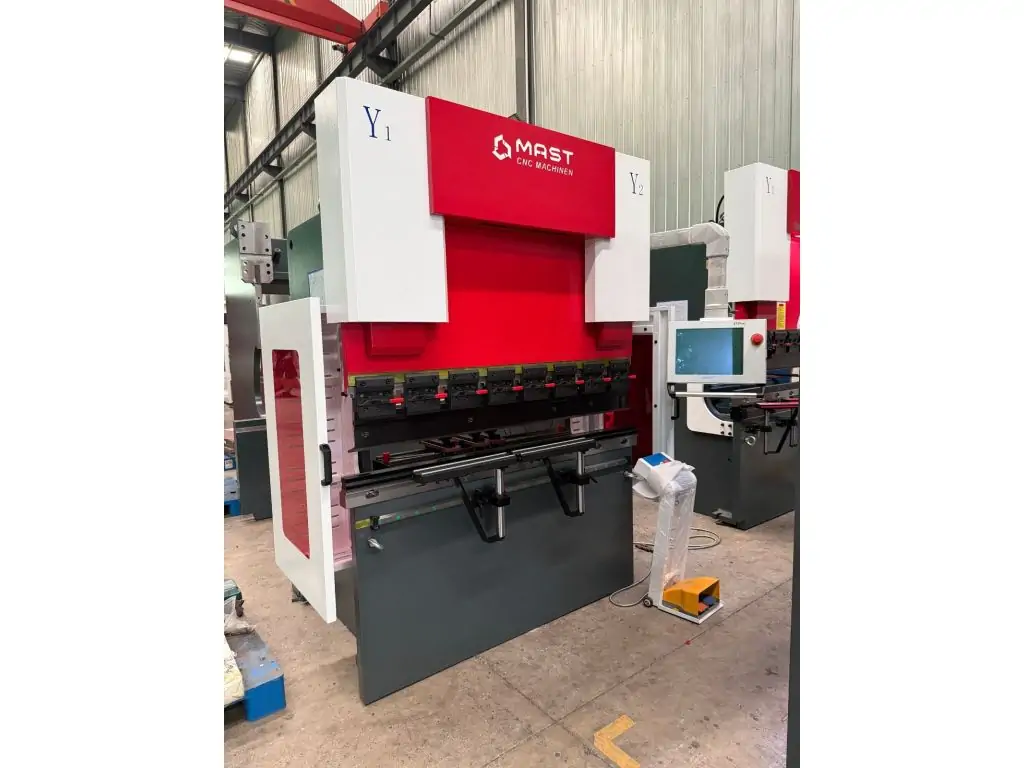

MAST CNC Machinen SPS-40T/1600 с ET15 — электрогидравлический листогибочный пресс с числовым программным управлением для точной обработки листового металла. Оборудование развивает усилие до 40 тонн и оснащено рабочим столом длиной 1600 мм.

Модель рассчитана на выполнение повторяемых операций гибки и подходит для производственных цехов, предприятий металлообработки, ремонтных участков и других задач, где требуется контролируемое формирование металлических деталей. За работу оборудования отвечает система ET-15T с управлением четырьмя осями Y1-Y2-X-R.

Назначение листогибочного станка MAST SPS-40T/1600

Пресс предназначен для гибки листового металла с использованием соответствующей оснастки. Максимальная заявленная толщина металла для стали S235 составляет 3 мм. Рабочая длина стола 1600 мм позволяет выполнять операции на деталях соответствующего формата.

Станок можно применять для производства металлических корпусов, панелей, кронштейнов, конструкционных элементов и других деталей, для изготовления которых необходимо контролируемое и повторяемое гибочное усилие.

Преимущества MAST SPS-40T/1600

• усилие гибки 40 т;
• рабочая длина стола 1600 мм;
• система ЧПУ ET-15T с 15-дюймовым TFT сенсорным дисплеем;
• 4 управляемые оси Y1-Y2-X-R;
• электрогидравлическая система с замкнутым контуром управления;
• высокоточные измерительные линейки GIVI;
• гидравлическая система Bosch Rexroth;
• сервопривод заднего упора;
• направляющие и шарико-винтовые пары HIWIN;
• электрическая система Schneider;
• скорость перемещения оси X заднего упора до 500 мм/с;
• точность позиционирования заднего упора до 0,01 мм.

Технические характеристики

ЧПУ ET-15T с сенсорным дисплеем

Листогибочный пресс оснащается системой управления CNC ET-15T с 15-дюймовым TFT сенсорным экраном. Контроллер поддерживает управление четырьмя осями и позволяет создавать, сохранять и использовать пользовательские программы.

В системе предусмотрена библиотека матриц, а также алгоритм управления количеством и перемещением осей. Благодаря этому оператор получает удобный инструмент для настройки рабочих циклов и выполнения повторяющихся операций.

Электрогидравлическая система синхронизации

Важной особенностью MAST SPS-40T/1600 является электрогидравлическая система с замкнутым контуром управления. На рабочей балке установлены высокоточные измерительные линейки GIVI (Италия), которые определяют ее фактическое положение.

Полученная информация передается в систему ЧПУ, которая контролирует движение осей Y1 и Y2. При возникновении отклонений выполняется автоматическая корректировка синхронности движения с помощью пропорциональных/сервоклапанов.

Такой принцип работы обеспечивает более стабильное положение балки и способствует высокой повторяемости результатов при серийном производстве. В отличие от традиционных гидравлических решений, где синхронизация двух цилиндров может зависеть от механической системы и стабильности давления, электрогидравлическая схема использует постоянный контроль фактического положения балки.

Измерительные линейки GIVI

GIVI — высокоточные датчики перемещения, работающие по индуктивному принципу измерения. Они устанавливаются на рабочей балке и передают системе ЧПУ информацию о ее текущем положении.

Контроллер использует полученные данные для управления электрогидравлической системой и синхронизации движения Y1 и Y2. Это позволяет поддерживать стабильность рабочего цикла и уменьшать отклонения при повторном изготовлении одинаковых деталей.

Гидравлическая система Bosch Rexroth

Пресс комплектуется гидравлической системой Bosch Rexroth (Германия). Она обеспечивает быстрое позиционирование, стабильность движения и высокую повторяемость перемещений рабочей балки.

Гидравлическая система рассчитана на быстрый запуск и остановку, а также стабильное реверсивное движение. Это особенно важно при выполнении последовательных циклов гибки.

Автоматический задний упор с сервоприводом

Для позиционирования заготовки используется задний упор с сервоприводом. Он автоматически перемещается по осям X и R. Максимальное перемещение составляет до 500 мм по оси X и до 200 мм по оси R.

Конструкция включает линейные направляющие, высокоточную шарико-винтовую пару и сервомотор. На двух линейных направляющих установлены два упорных блока. Их перемещение контролируется системой станка, а каждый блок оснащен шкалой для точной ручной корректировки положения по X.

Двойные линейные направляющие HIWIN и шлифованные винты обеспечивают плавное перемещение и способствуют снижению износа. Повторяемость позиционирования заднего упора составляет ±0,02 мм.

Комплектующие и стандартная комплектация

• система ЧПУ ET-15T;
• управление 4 осями Y1-Y2-X-R;
• гидравлическая система Bosch Rexroth, Германия;
• основной двигатель Siemens Beide, производитель Китай, происхождение Германия;
• сервомоторы и сервоприводы Inovance, производитель Китай, филиал Германия;
• линейные направляющие HIWIN для заднего упора;
• шарико-винтовая пара HIWIN для оси R;
• электрическая система Schneider, Германия;
• масляный насос First, Китай;
• соединения масляных трубок EMB, Германия;
• линейные направляющие GIWI для верхней балки, Италия;
• 2 пары пальцевых блоков на заднем упоре;
• система быстрого крепления верхнего пуансона;
• секционные держатели пуансона с быстрым креплением;
• 2 регулируемые передние опоры с настройкой по ширине и высоте.

Оснастка для листогиба

Результат гибки напрямую зависит не только от характеристик пресса, но и от правильно подобранной оснастки. Для конкретной детали необходимо учитывать ее размеры, материал, толщину и требуемую геометрию изгиба.

MAST SPS-40T/1600 комплектуется секционными держателями верхнего пуансона с системой быстрого крепления. Передние опоры регулируются по ширине и высоте, что позволяет адаптировать рабочую зону под конкретную заготовку.

Выбор подходящего инструмента выполняется с учетом требований к конкретной операции. Для подбора оснастки необходимы чертежи или параметры детали.

Электрические компоненты Schneider

Электрическая система пресса выполнена с использованием компонентов Schneider (Германия). Она работает совместно с системой ЧПУ ET-15T, сервоприводами и электрогидравлическими компонентами оборудования.

Области применения

MAST CNC Machinen SPS-40T/1600 подходит для предприятий и мастерских, которым необходимо выполнять точную гибку листового металла:

• металлообработка;
• серийное и мелкосерийное производство;
• изготовление металлических корпусов;
• производство панелей и кронштейнов;
• изготовление конструкционных элементов;
• производственные и ремонтные участки;
• обработка стали S235 толщиной до 3 мм.

Почему стоит купить MAST SPS-40T/1600

Электрогидравлический листогибочный пресс MAST SPS-40T/1600 сочетает усилие 40 тонн, рабочую длину 1600 мм и современную систему управления ET-15T. Электрогидравлическая синхронизация с измерительными линейками GIVI позволяет контролировать положение рабочей балки и корректировать ее движение во время работы.

Использование компонентов Bosch Rexroth, HIWIN, Schneider, GIVI, Siemens Beide и Inovance обеспечивает комплексное оснащение станка и делает его подходящим для задач, где важны точность позиционирования, повторяемость операций и стабильность производственного процесса.

Четыре управляемые оси Y1-Y2-X-R, автоматический задний упор и программное управление позволяют сократить количество ручных настроек и упростить выполнение повторяющихся операций гибки.

Часто задаваемые вопросы

Какое усилие имеет пресс MAST SPS-40T/1600?
Максимальное усилие гибки составляет 40 тонн.

Какова рабочая длина станка?
Длина рабочего стола составляет 1600 мм.

Какую максимальную толщину стали можно гнуть?
Для стали S235 заявлена максимальная толщина 3 мм.

Какая система ЧПУ установлена?
Используется CNC ET-15T с 15-дюймовым TFT сенсорным дисплеем и управлением четырьмя осями Y1-Y2-X-R.

Какая повторяемость позиционирования заднего упора?
Повторяемость позиционирования заднего упора составляет ±0,02 мм.

Какая гидравлика используется в прессе?
Оборудование оснащено гидравлической системой Bosch Rexroth, масляным насосом First и соединениями масляных трубок EMB.
