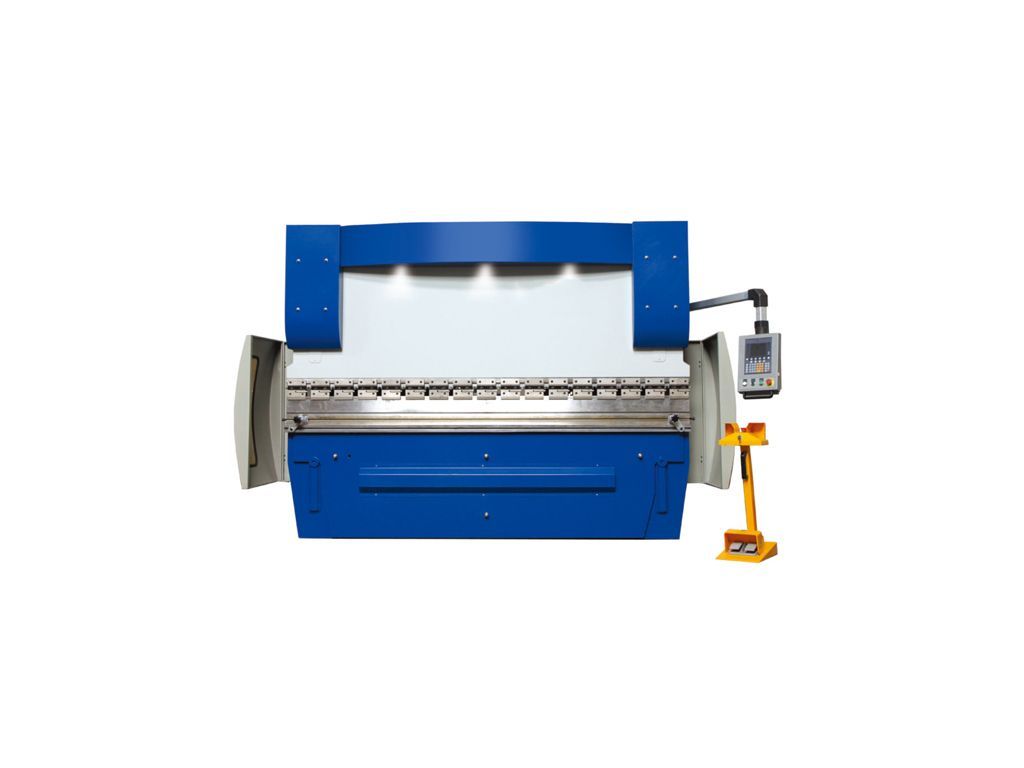

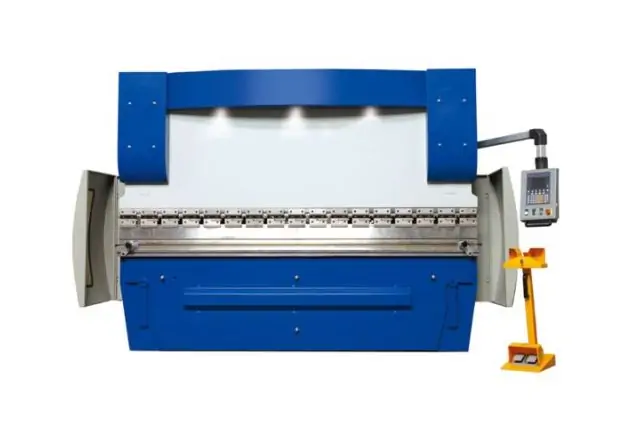

Гидравлический листогибочный пресс с ЧПУ Jiangsu WC67Y-63/2500

Гидравлический листогибочный пресс с ЧПУ Jiangsu WC67Y-63/2500

ХАРАКТЕРИСТИКИ И СТАНДАРТНОЕ ОБОРУДОВАНИЕ:

• Управление по 3 осям Y1-Y2-X (дополнительно конфигурация может быть до 4+1 оси с ЧПУ контроллером TP10S)
• Панель управления с E21 NC (Estun память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям)
• Синхронизированная работа 2-х силовых гидроцилиндров за счет электронной синхронизации от системы ЧПУ и наличие оптических линеек по осям Y1 и Y2. Благодаря этому обеспечивается работа станка с точностью позиционирования ползуна 0.03 мм
• Верхний инструмент: H135 / 86° / R06
• Гидравлическая система Bosch Rexroth (Германия)
• Задняя ширина 500 мм
• Высокоточные электронные линейные направляющие для изгибной балки
• Электрическая система Schneider (Германия)
• Пальцевые блоки (2 шт.) на заднем упоре
• Быстросъемная система держателя матрицы AMADA Promecam

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Панель управления с ЧПУ TP10S:

Современная система управления с ЧПУ TP10S позволяет осуществлять контроль 2+1 осей листогибочных гидравлических прессов. При этом поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба.

• 7-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
• Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации;
• Более быстрая и надежная связь CAN между контроллером и приводами;
• Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости;
• Интерактивный дисплей и система оповещения об ошибках и авариях;
• Автоматический расчет угла и длины функций изгиба. Достаточно установить угол сгибания, система автоматически рассчитает глубину опускания слайдера;
• Конфигурируемое перемещение заднего упора в процессе сгибания;
• Удобное графическое управление инструментами контроллера;
• Высокая надежность и защита от ошибок оператора;
• Таблица конфигурации для настройки последовательности клапанов;

Поддержка управления сервоприводами по 2+1 осям;

Сенсорный экран с цветным дисплеем высокой четкости;

Программирование угла, система автоматически рассчитывает глубину сгиба;

Возможность сгибания радиусных деталей;

управление положением слайдера (верхней балки);

управление положением заднего упора;

Установка времени удержания давления;

Тип таблицы или тип меню - два интерфейса программирования для удобства;

Доступно сохранение 16 программ, каждая программа 25 рабочих шагов;

Поддержка USB-копирования; пользовательской программы и параметров пресс-формы;

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• Верфи;
• Бортовое оборудование;
• Космос и авиация;
• Силосы;
• Строительство;
• Оборонная промышленность;
• Стальная конструкция;
• Сосуды под давлением;
• Трубопроводы;
• Горное дело, тоннель, строительство дорог;
• Бизнес-машины;
• Сельскохозяйственная техника;
• Энергетический сектор;
• Урбанизация и транспорт.
