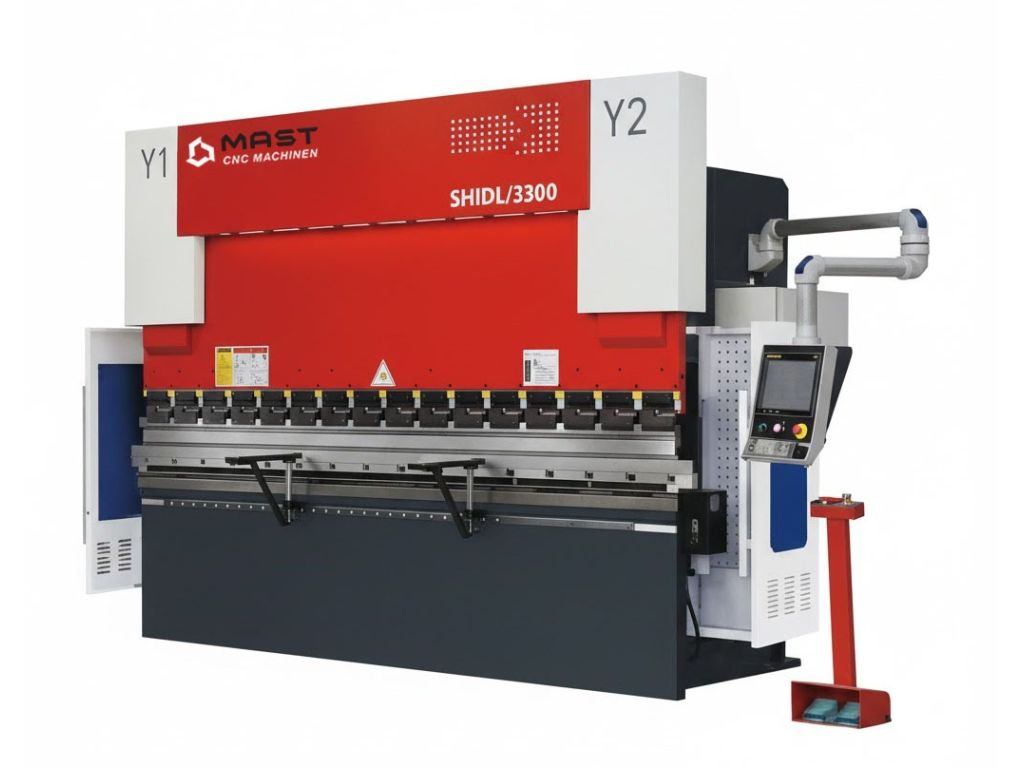

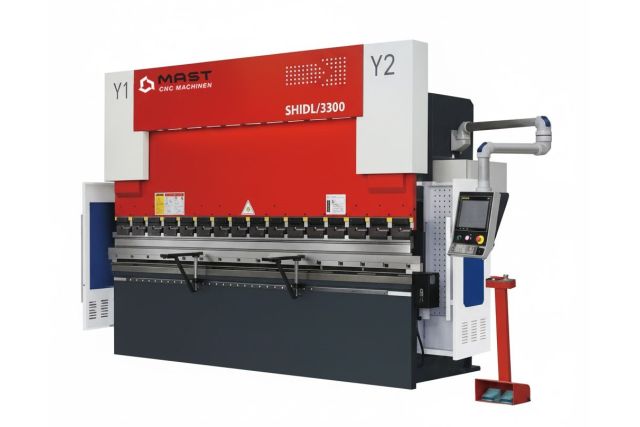

Электрогидравлический листогибочный пресс с ЧПУ WBD-110T/3200

Электрогидравлический листогибочный пресс с ЧПУ WBD-110T/3200 – это мощное промышленное оборудование для гибки листового металла толщиной до 5 мм с точным соблюдением параметров процесса. Сочетание усилия 110 тонн и рабочей длины 3200 мм обеспечивает универсальность для большинства производственных задач.

Оснащен программируемым контроллером TECHMATION SCS700, который контролирует ход верхней балки и заднего упора и позволяет работать в одиночном и многошаговом форматах. 2D-экран, библиотека инструментов, память до 100 программ, функции расчета угла и коррекции усилия упрощают настройки и гарантируют высокую производительность и повторяемость размеров при серийном производстве. Главный серводвигатель Inovance мощностью 12,5 кВт рассчитан на длительную работу без перегрузок и перегрева. Благодаря компенсации прогиба стола, управляемой ЧПУ, этот программируемый пресс для гибки металла сохраняет идеальную геометрию при разной толщине металла и длине угла.

Особенности электрогидравлического листогибочного пресса с ЧПУ WBD-110T/3200 с SCS700

• Управление ЧПУ по осям Y1-Y2-X-R+V (V-моторизированная система компенсации прогиба, управляемая ЧПУ)
• Максимальная толщина листового металла – 5 мм
• Усилие – 110 тонн
• Рабочая длина – 3200 мм
• Мощность двигателя – 12,5 кВт
• Ход пуансона – 200 мм
• Глубина зева – 400 мм
• Два массивных гидроцилиндра
• Синхронизация гидроцилиндров по линейным направляющим GIWI (Италия)
• Компенсация прогиба стола, управляемая ЧПУ
• Система быстрого крепления инструмента
• Программируемый контроллер TECHMATION-SCS700
• Главный серводвигатель Inovance (Китай)
• Масляный насос First (США)
• Движение заднего упора по линейным направляющим HIWIN (Тайвань) с помощью шариково-винтовых пар (ШВП)
• Библиотека инструментов
• Возможность работы в одиночном и многошаговом режимах
• Функция расчета усилия
• Функция коррекции угла
• Четкий ЖК-дисплей 21,6” с сенсорной панелью
• Диагностика ошибок
• Централизованный блок клапанов
• Выносная педаль управления
• Концевые датчики для контроля хода балки
• Защита от перегрузки и перегрева
• Защита от короткого замыкания
• Габаритные размеры – 3600x1500x2800 мм
• Вес – 7600 кг.

Использование листогибочных прессов с ЧПУ для гибки листового металла имеет множество преимуществ, наиболее важными из которых являются:

• Высокая точность, что важно для создания деталей с жесткими допусками
• Повторяемость – важно для массового производства, для деталей, которые должны быть взаимозаменяемы, и когда необходимо, чтобы детали разных партий подходили друг другу
• Скорость, что позволяет сэкономить время и деньги на производстве. Скорость листогибочного пресса с ЧПУ зависит от размера и толщины сгибаемого материала, а также сложности изгиба. Скорость станка является одним из важных факторов наряду с простотой программирования и настройки инструмента, особенно когда речь идет о небольших партиях работ, где время наладки может перевесить время производства.

Частые вопросы

Для лучшего ознакомления с листогибочными прессами с ЧПУ просмотрите ответы на частые вопросы.

Почему даже при наличии в листогибочном прессе ЧПУ требуется компенсация прогиба?

Даже самая современная ЧПУ не может отменить физический прогиб металлической конструкции под большой нагрузкой. Компенсация прогиба физически изменяет геометрию стола, исправляя деформацию металла и сохраняя прямую линию инструмента. В свою очередь, ЧПУ управляет величиной компенсации, сохраняет ее в программе и синхронизирует с циклом гибки, что особенно важно при длине листа металла более 2000 мм.

Почему в листогибочных прессах с ЧПУ компенсация прогиба реализуется в столе, а не в балке?

Потому что стол имеет большую опорную площадь, легче поддается управляемой деформации и обеспечивает равномерный контакт матрицы с пуансоном. Компенсация в балке менее стабильная на длинных сгибах.

Какое значение имеет глубина зева электрогидравлического листогибочного пресса с ЧПУ?

Глубина зева определяет, какие детали вообще можно согнуть и насколько сложной может быть их геометрия. Более глубокий зев обеспечивает сложные последовательности изгибов, уменьшает риск соприкосновения детали с рамой и дает больше свободного пространства в выборе инструмента. Однако увеличение зева повышает нагрузку на станину и требует более жесткой и массивной рамы.

Зачем современные листогибочные ЧПУ прессы имеют память на сотни программ?

Это сокращает время перенастройки, уменьшает человеческий фактор и позволяет быстро повторять серии даже спустя длительное время.

Какое значение для листогибочного ЧПУ пресса имеет количество осей?

Количество осей – это показатель возможностей пресса, от которого зависит, что именно он может гнуть, насколько точно, как быстро и с какой повторяемостью. Чем больше осей, тем сложнее детали можно изготавливать на прессе.
