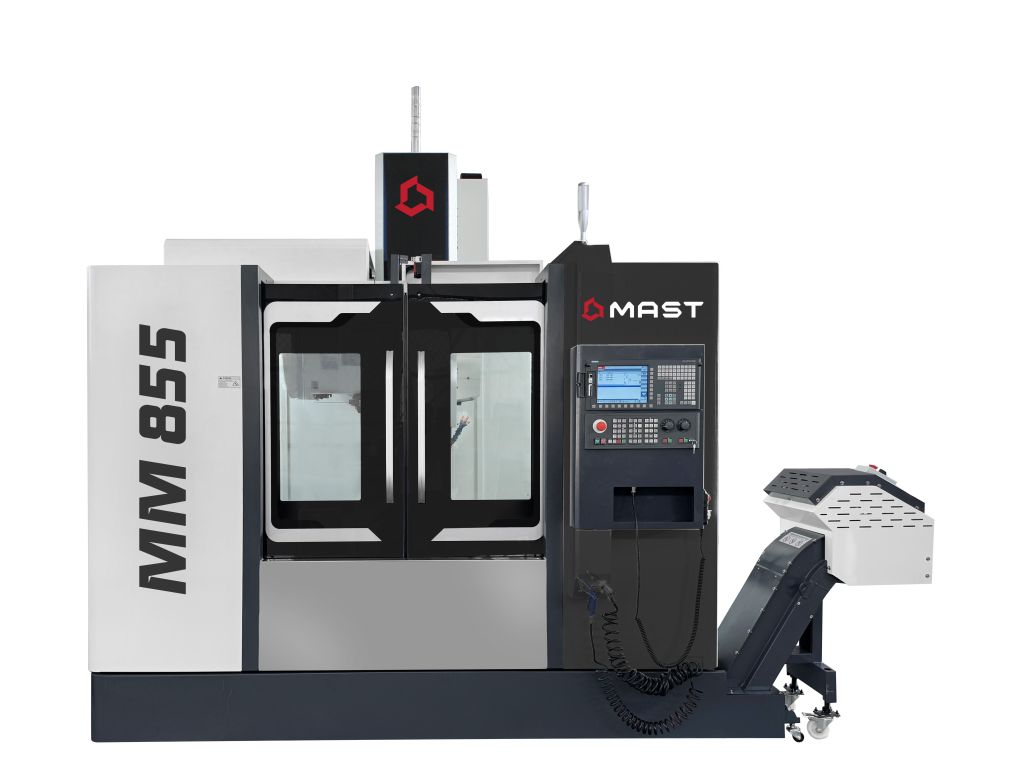

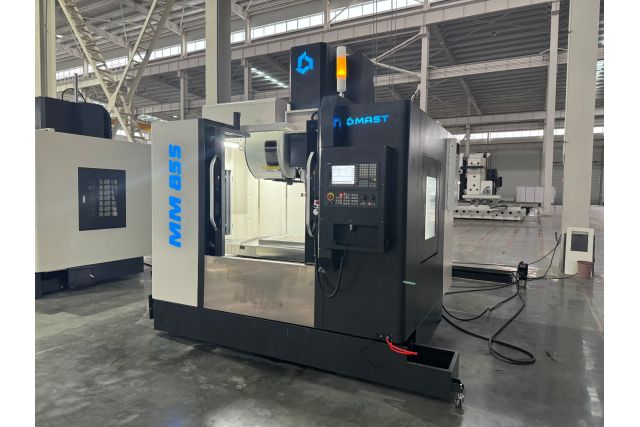

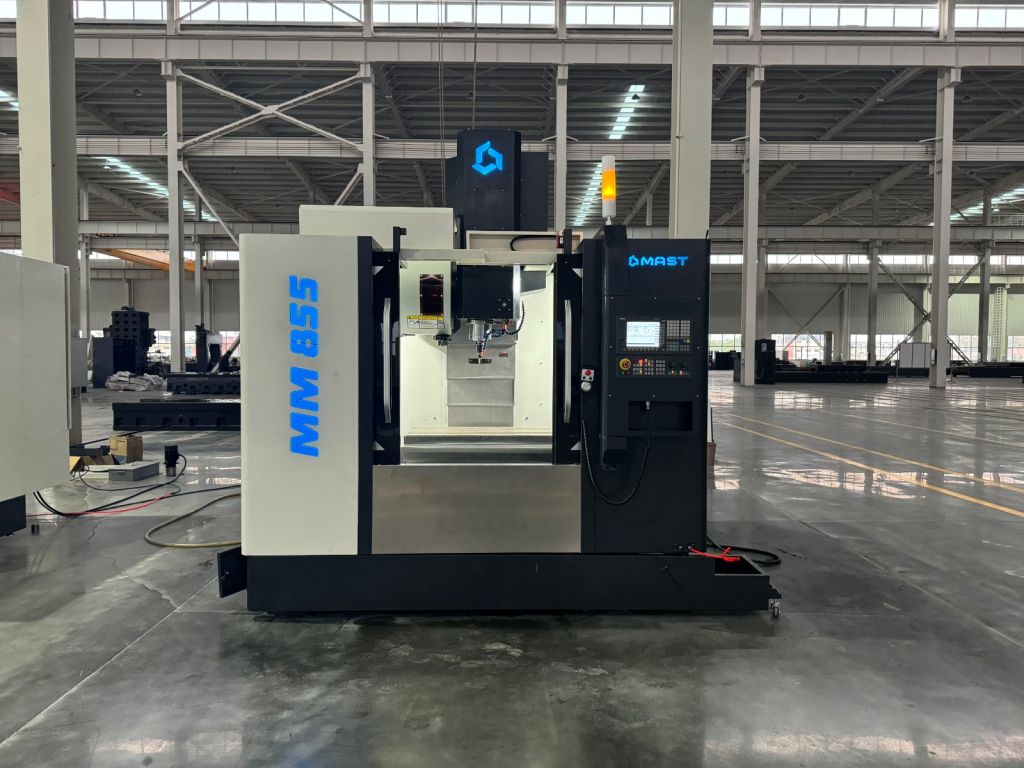

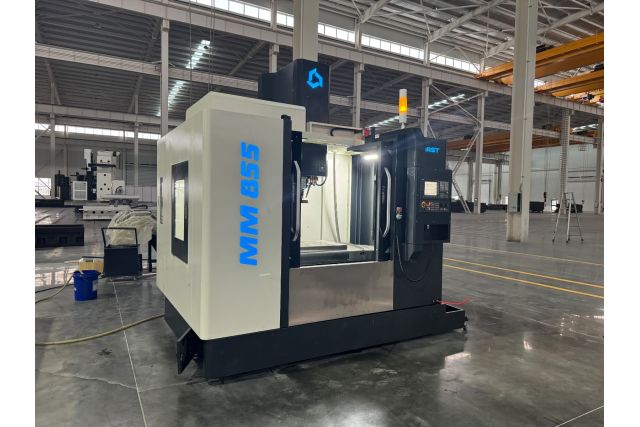

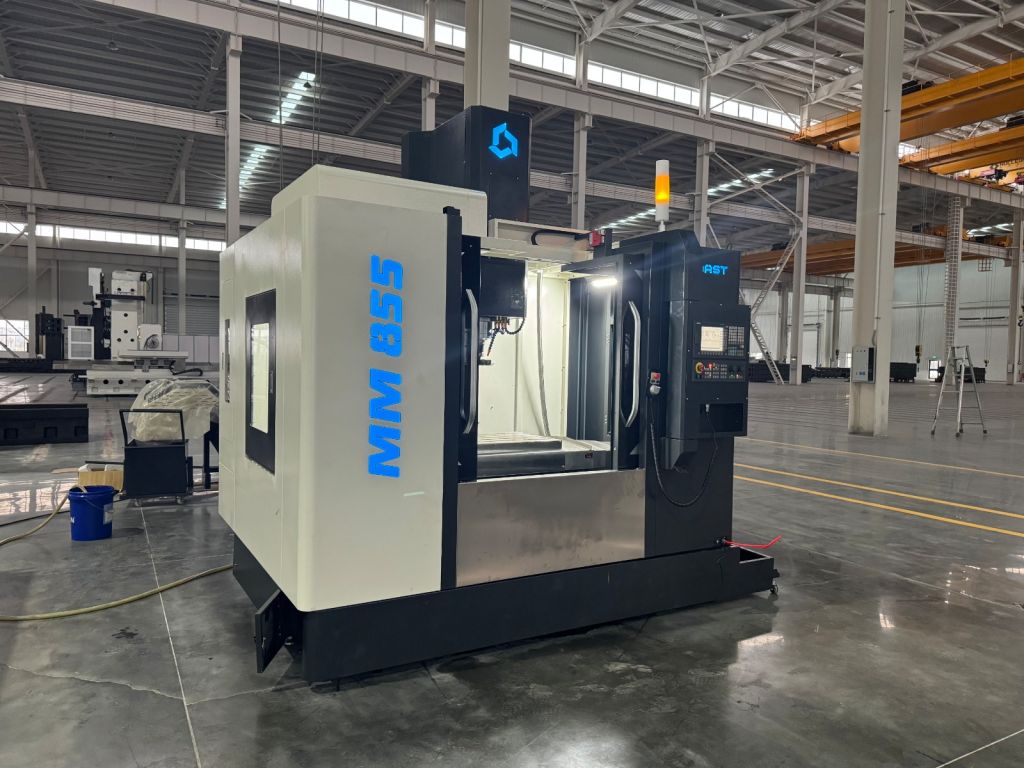

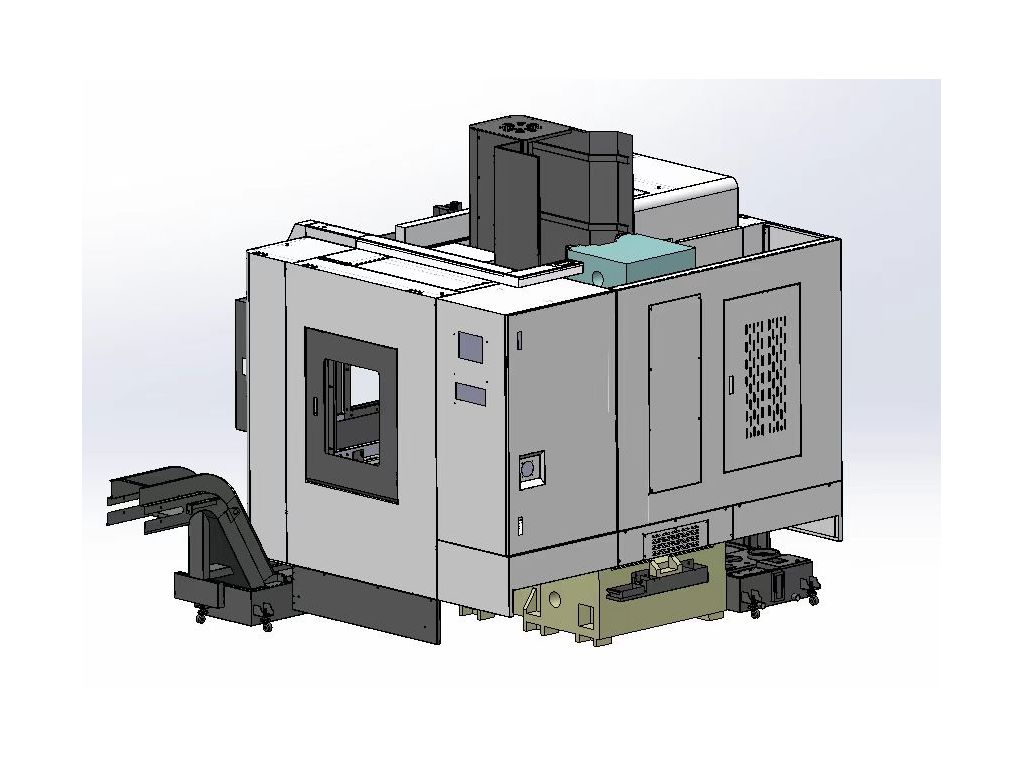

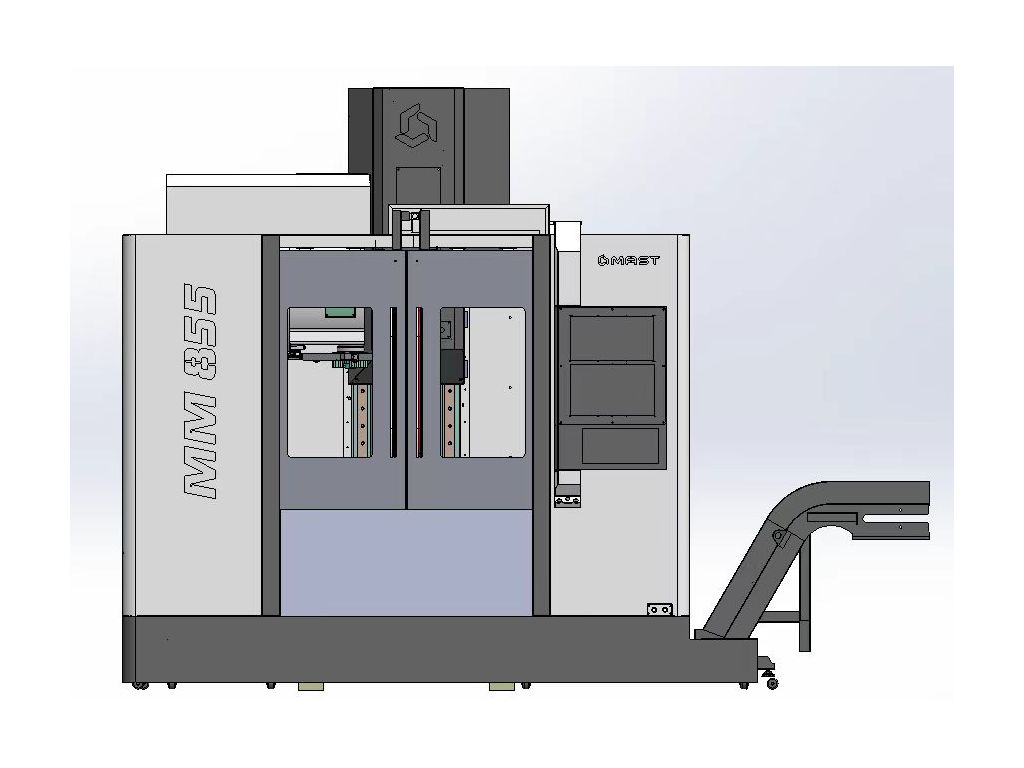

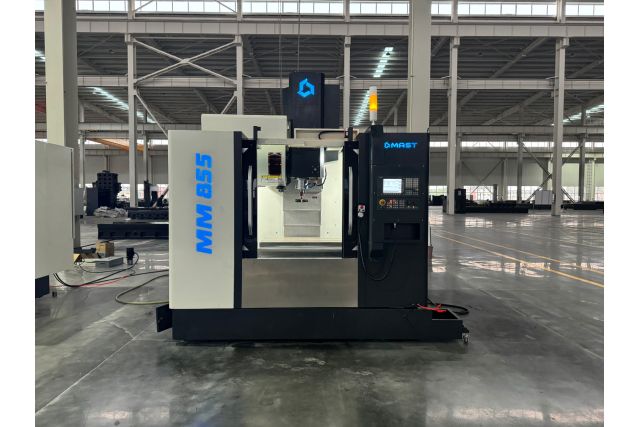

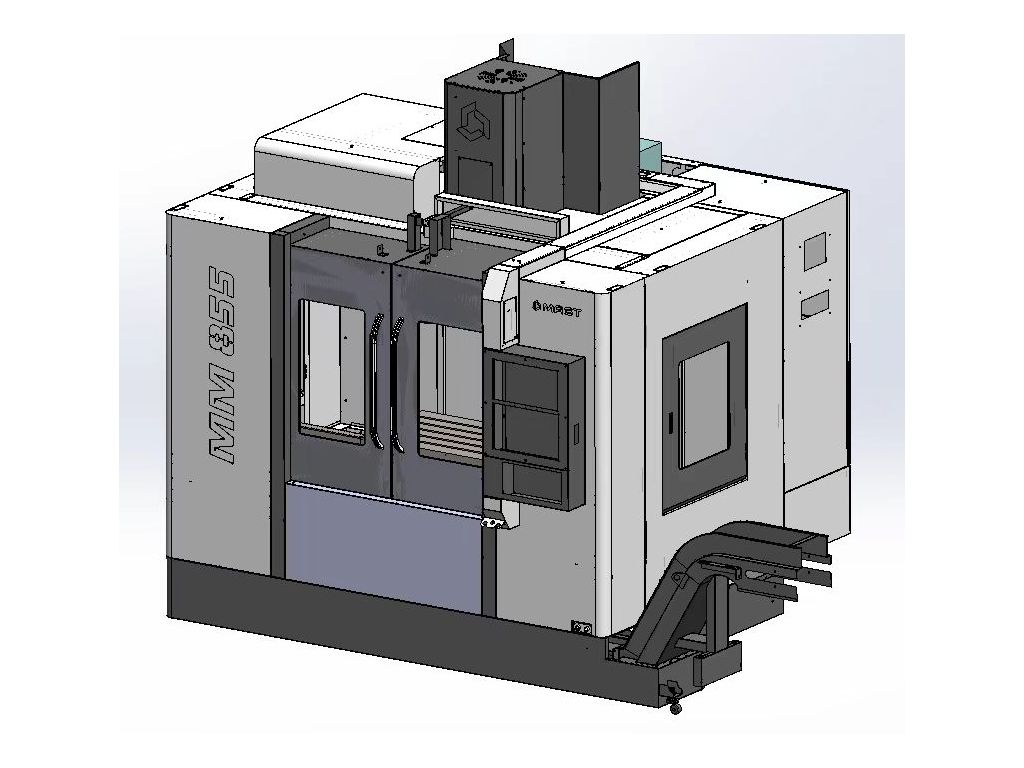

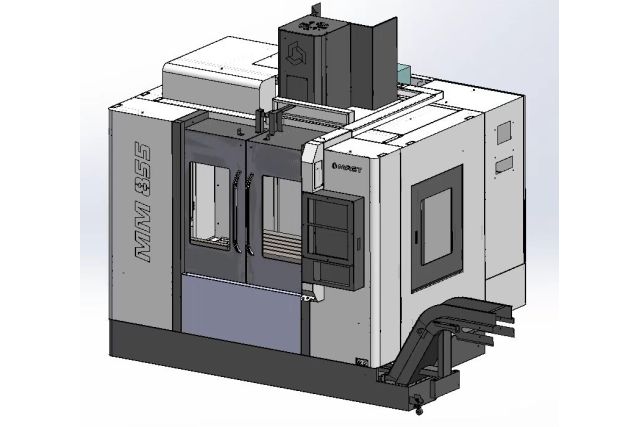

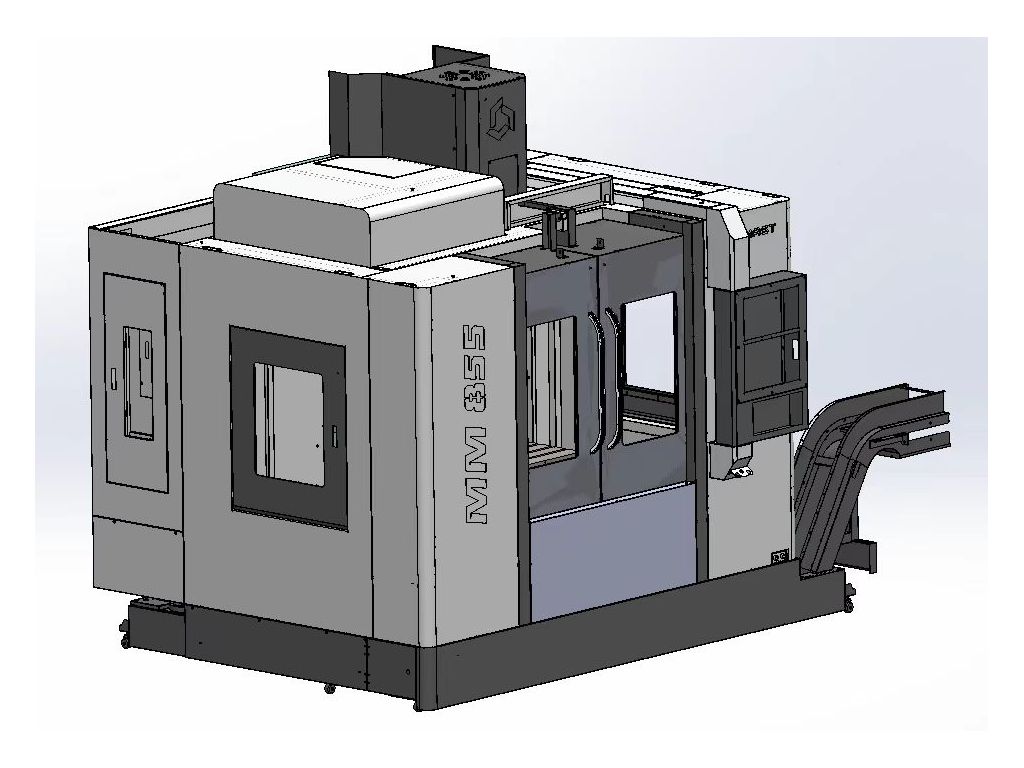

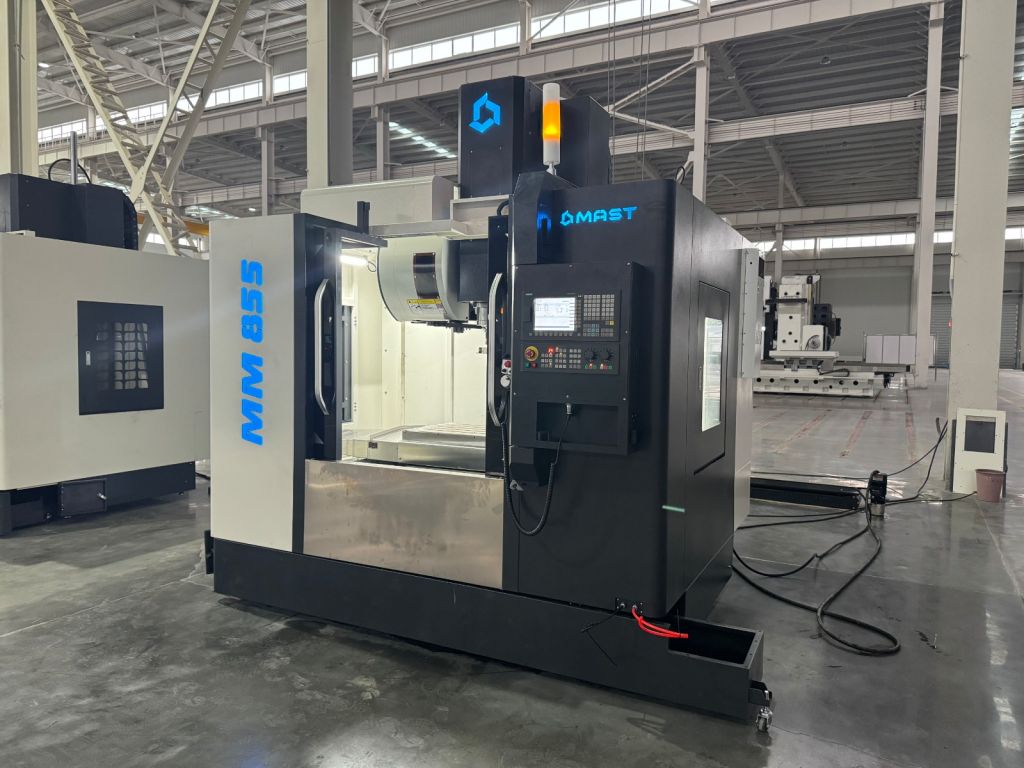

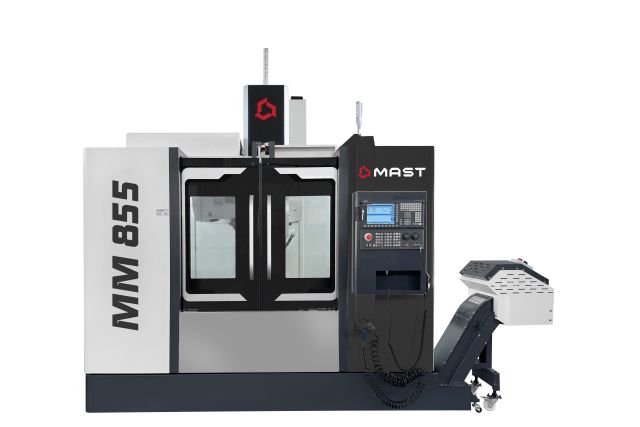

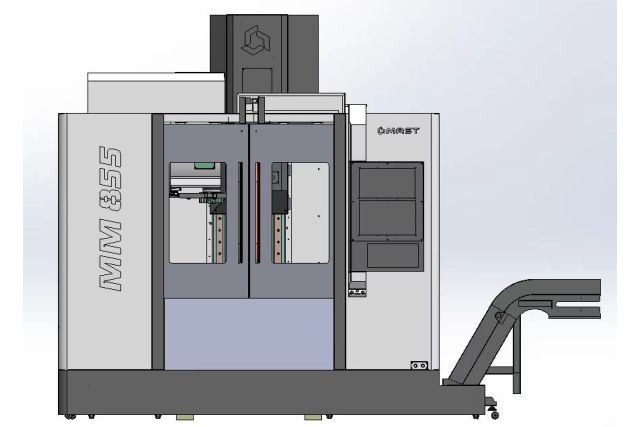

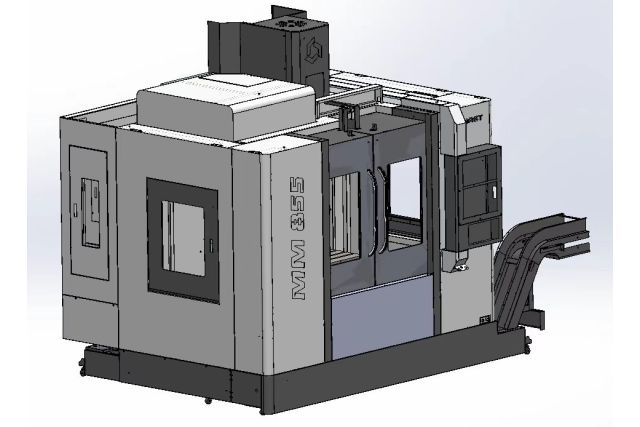

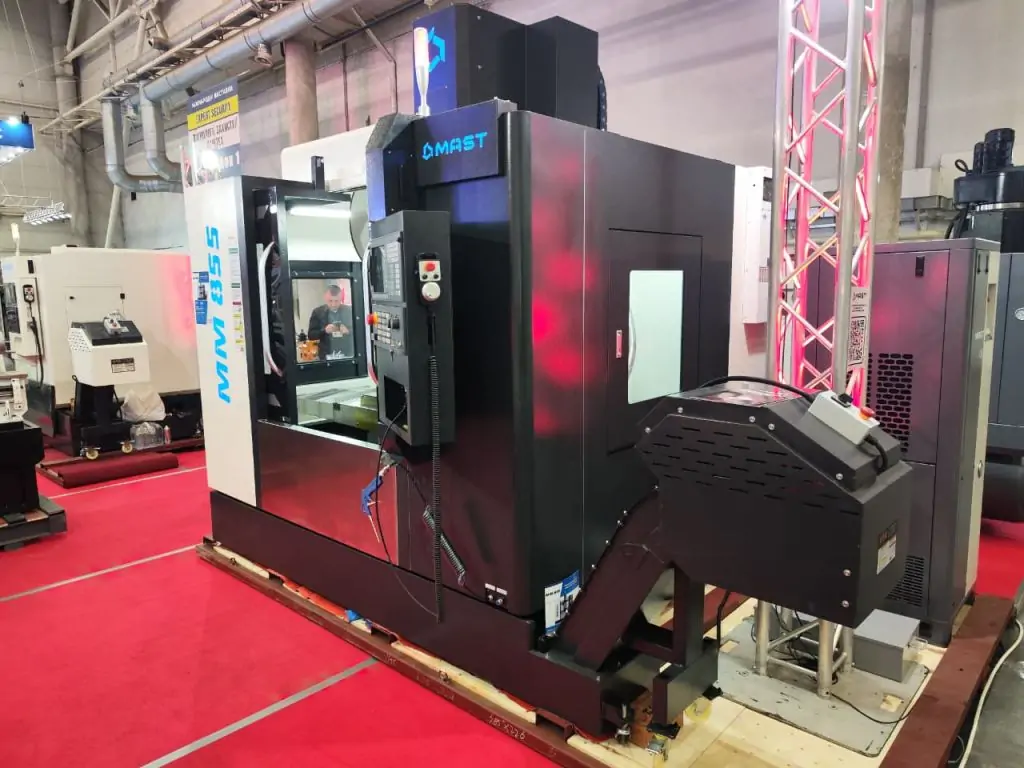

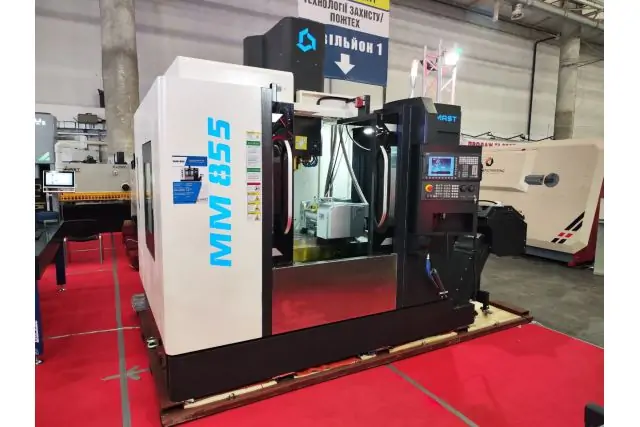

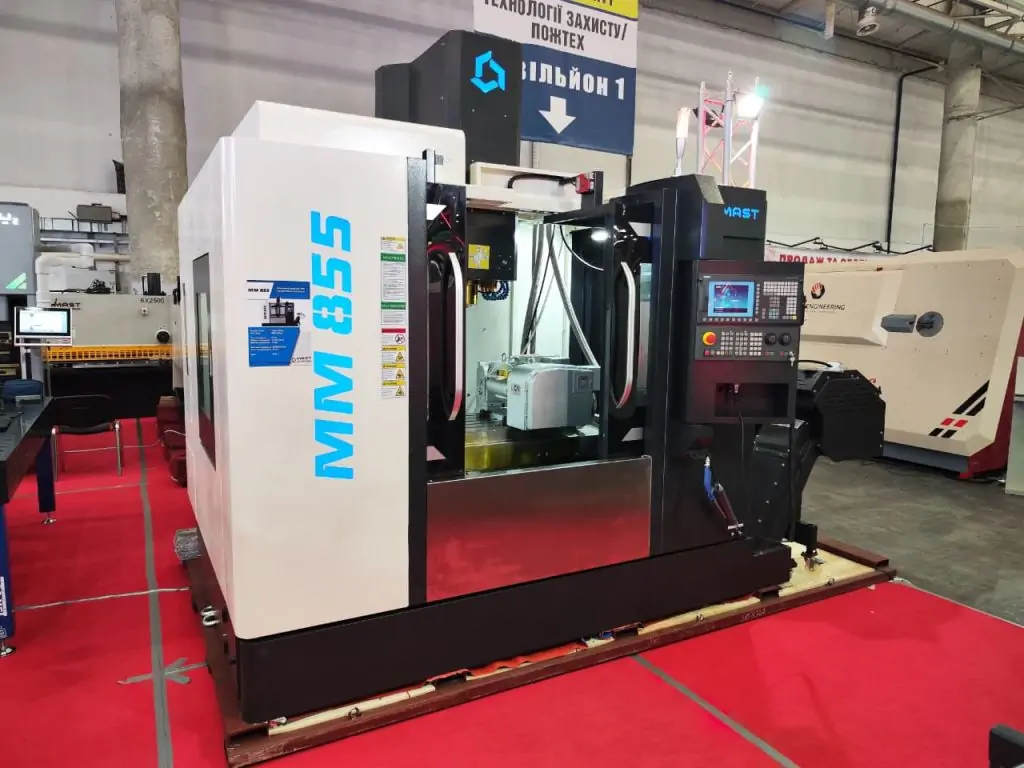

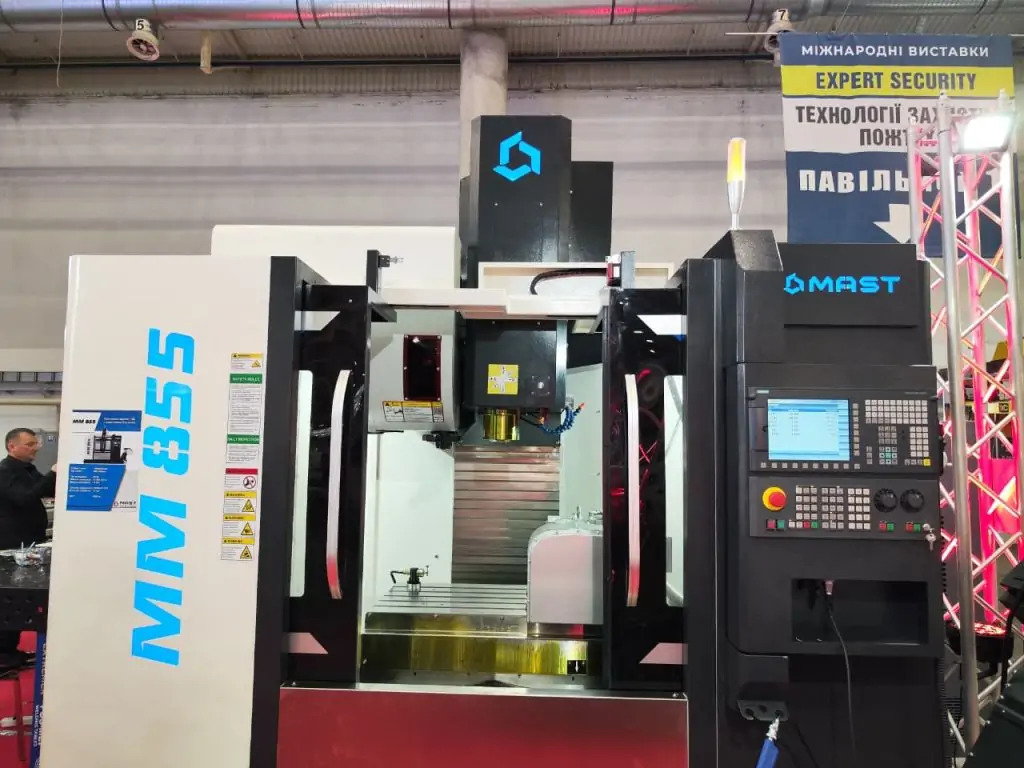

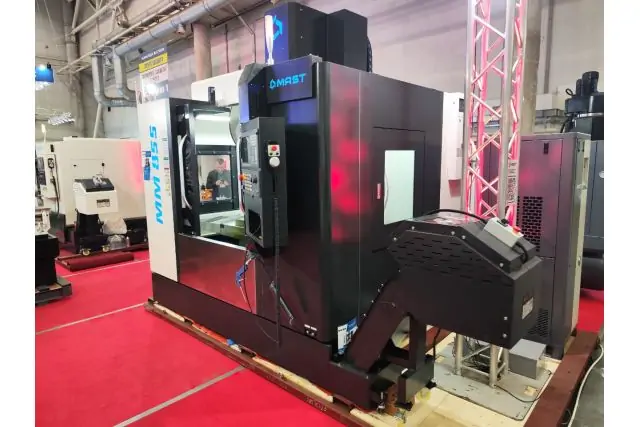

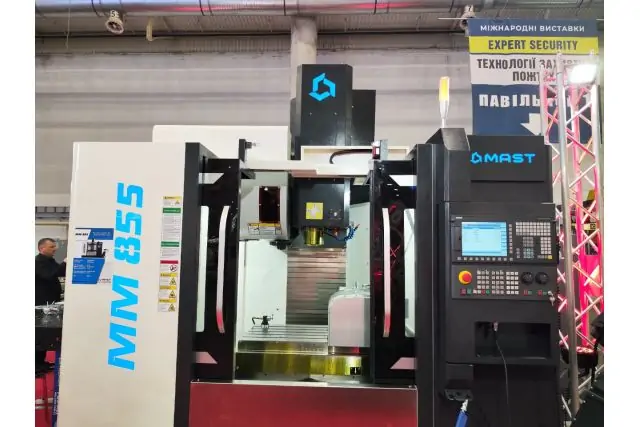

Обрабатывающий центр с ЧПУ MAST MM 855 S24

Фрезерный станок с ЧПУ MAST MM855 S24 - это тяжелый фрезер для обработки черных и цветных металлов, оснащенный известной многим операторам ЧПУ системой управления SIEMENS SINUMERIK 808D. Все сервоприводы и контроллеры сервоприводов от компании SIEMENS, включая основной двигатель шпинделя. Это дополнительно обеспечивает стабильность и бесперебойность работы станка. Тяжелая литая чугунная станина обеспечивает жесткость и вибрационную стойкость всего станка. Усиленные линейные направляющие 45-го типоразмера придадут заявленную точность 0,005 мм позиционирования даже при обработке заготовки максимального веса. 24-позиционный инструментальный магазин с пневматическим зажимом инструмента обеспечивает высокую производительность. Мощность основного двигателя – 7,5 кВт, скорость вращения шпинделя – 1-10000 об/мин.

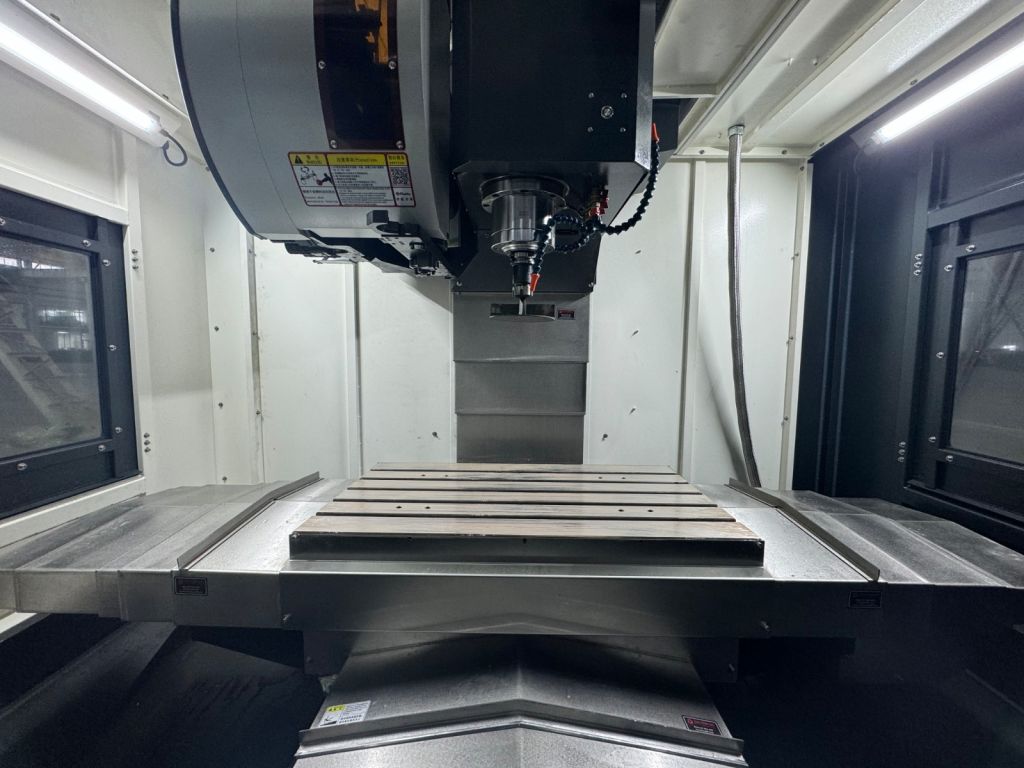

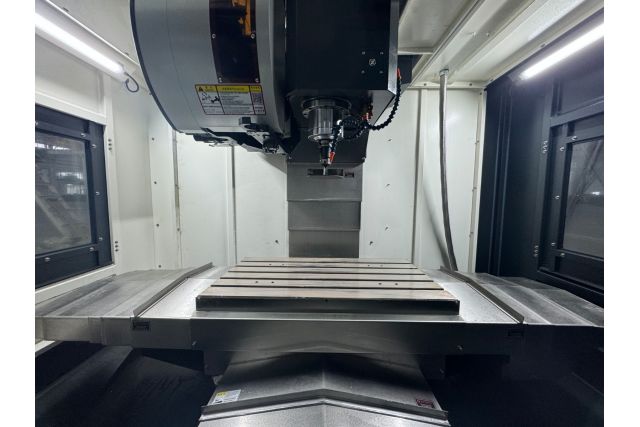

На станок установлен шпиндель BT40 диаметром 150 мм, масляного охлаждения, где подшипники вращаются в масляной ванне. Масло из шпинделя охлаждается в радиаторе и снова подается в шпиндель. Это обеспечивает способность станка работать 24/7, в отличие от шпинделей с воздушным охлаждением. Рабочий стол размером 1000х550 мм выдерживает максимальную нагрузку 650 кг и оснащен Т-образными пазами. Автоматическая система смазки облегчает обслуживание и увеличивает ресурс механизмов, что делает этот фрезерный ЧПУ станок по металлу чрезвычайно надежным в работе.

Используются высококачественные комплектующие:

• Система ЧПУ SIEMENS (Германия)
• Двигатель шпинделя и сервоприводы SIEMENS (Германия)
• Компоненты электроники Schneider (Германия)
• Линейные направляющие PMI/HIWIN (Тайвань)
• Шпиндель KENTURN/VOLIS (Тайвань)
• Система изменения инструмента AKADA (Тайвань).

Особенности фрезерного станка с ЧПУ MAST MM855 S24

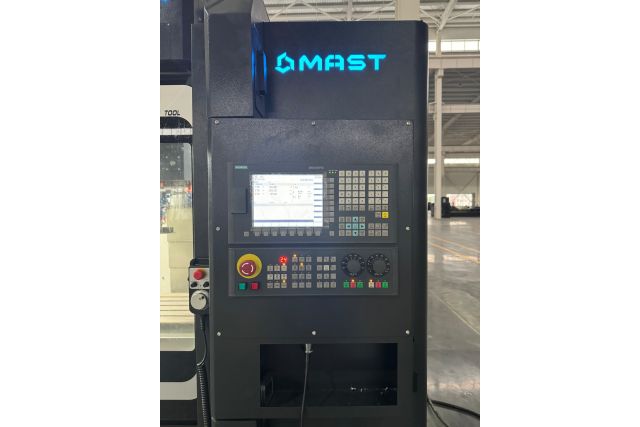

• Система управления SIEMENS SINUMERIK 808D
• Сервоприводы абсолютного позиционирования SIEMENS по осям X, Y, Z
• Контроллеры SIEMENS

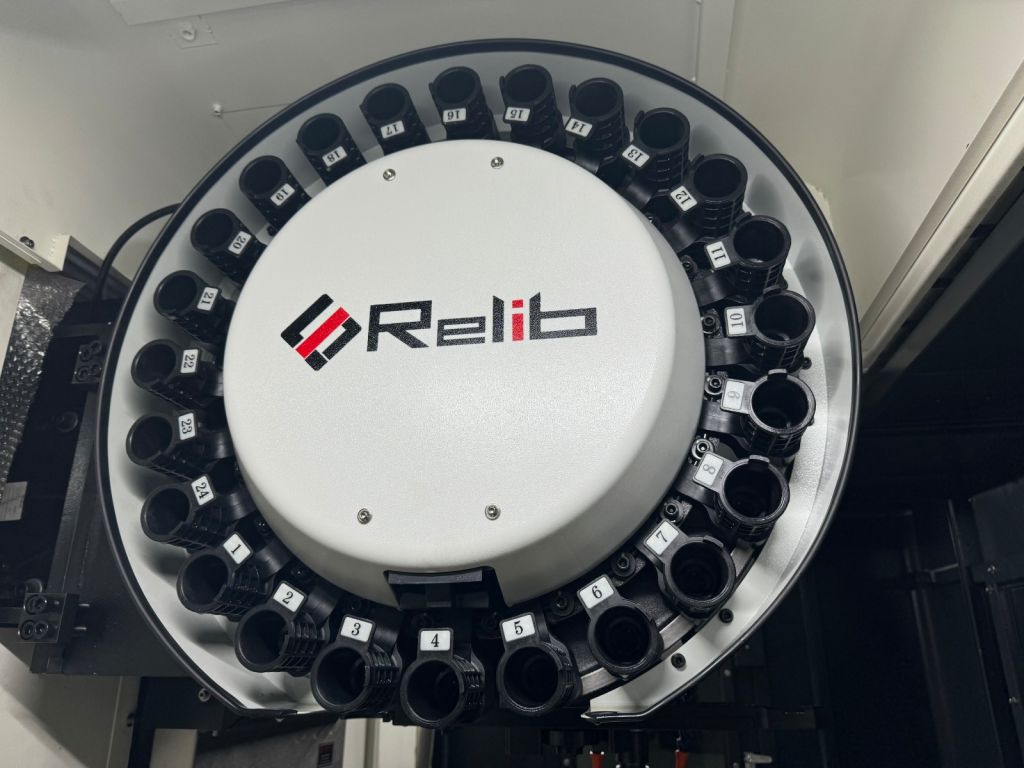

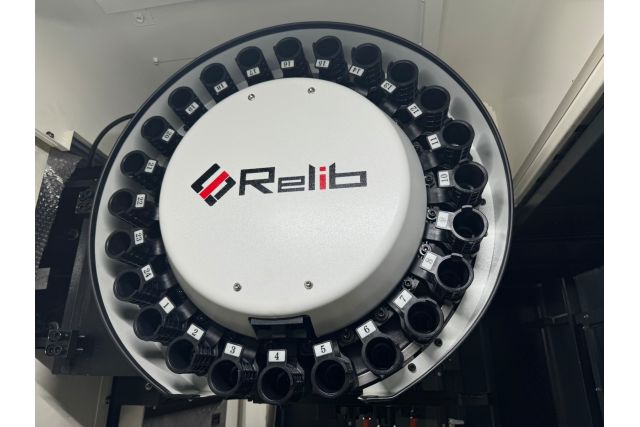

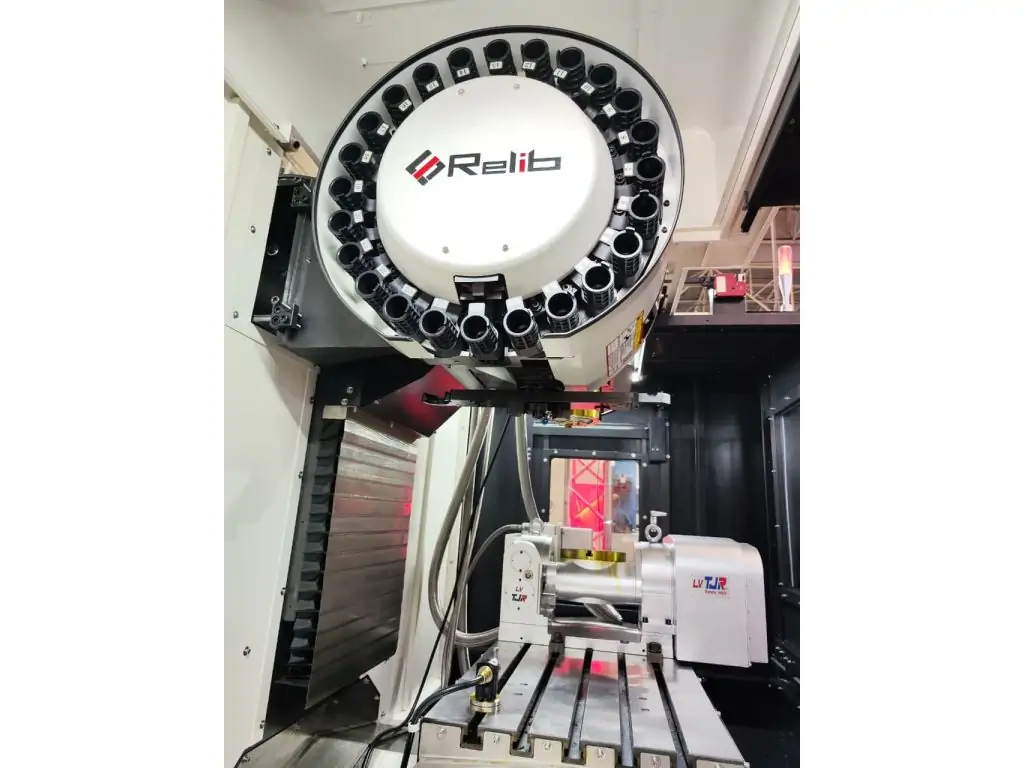

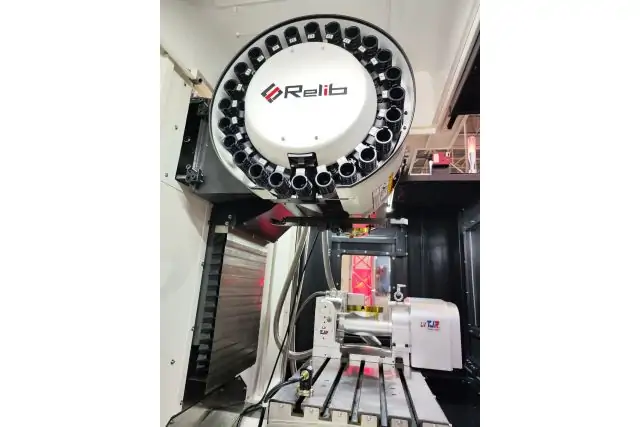

• Система смены инструмента на 24 позиции
• Пневматический зажим инструмента
• Мощность основного двигателя – 11 кВт
• Ременной привод
• Прецизионный шпиндель на высококачественных подшипниках
• Скорость вращения шпинделя – 1-10000 об/мин
• Закрытая система жидкостного охлаждения
• Герметичный корпус
• Максимальная нагрузка на стол – 650 кг
• Размер стола – 1000х550 мм, ход – 800х550 мм
• Литая чугунная станина
• Автоматическая система смазки
• Система охлаждения СОЖ
• Конвейер выгрузки стружки в бункер.

Комплектация фрезерного станка с ЧПУ MAST MM855 S24

В стандартную комплектацию входят:

• Система управления SIEMENS SINUMERIK 808D
• Шпиндель ременной 10000 оборотов, двигатель SIEMENS
• Масляное охлаждение шпинделя
• Контроллеры серводвигателей SIEMENS
• Серводвигатели SIEMENS
• 24-инструментальный магазин
• Шнек для выгрузки стружки в бункер
• Трехцветная сигнализация
• Освещение
• Система СОЖ
• Герметичный корпус станка
• Автоматическая система смазки
• Пневматическая система зажима инструмента.

Опционально доступны:

• Система SIEMENS SINUMERIK 828D с 3D визуализацией и 4 осью

Частые вопросы

Больше об особенностях фрезерных ЧПУ станков читайте в ответах на частые вопросы.

Какие есть типы фрезерных ЧПУ станков?

Фрезерные станки с ЧПУ классифицируют по конструкции и количеству осей.

Согласно расположению шпинделя выделяют вертикальные и горизонтальные станки. По количеству осей они есть:

• 3-осевые - обработка в трех плоскостях
• 4-осевые — для обработки более сложных форм
• 5-осевые – позволяют обрабатывать детали практически под любым углом.

Какие основные критерии выбора фрезерного станка с ЧПУ на производство?

Обязательно нужно рассмотреть следующие параметры:

• Количество осей – в зависимости от сложности деталей
• Размер рабочего стола – с учетом габаритов заготовок
• Мощность шпинделя – чем выше, тем тверже материалы можно обрабатывать
• Обороты шпинделя - для мягких металлов большие обороты, для твердых меньшие
• Дополнительные функции - автоматическая смена инструментов, система охлаждения, автоматическая смазка и другие
• Подача СОЖ через шпиндель – для сверления глубоких отверстий.

Как происходит автоматическое изменение инструментов во фрезерных станках с ЧПУ?

Автоматическое изменение инструмента производится с помощью револьверной головки или магазина инструментов (ATC). Оператор программирует последовательность инструментов, и станок автоматически выбирает нужный.

Какие наиболее востребованные системы управления для фрезерных станков с ЧПУ?

Самыми популярными на сегодняшний день системами управления для фрезерных станков с ЧПУ являются:

• Siemens SINUMERIK (Германия)
• FANUC (Япония)
• GSK (КНР).

Для чего нужна подача СОЖ через шпиндель?

Когда есть потребность в сверлении глубоких отверстий (это более 3-х диаметров отверстия), СОЖ внешней подачи уже не будет попадать в зону реза в глубине отверстия. Для этого применяется подача СОЖ через шпиндель с использованием специального инструмента, имеющего внутри технологические отверстия, по которым охлаждающая жидкость идет по всей длине и попадает непосредственно в зону реза, охлаждая инструмент.
