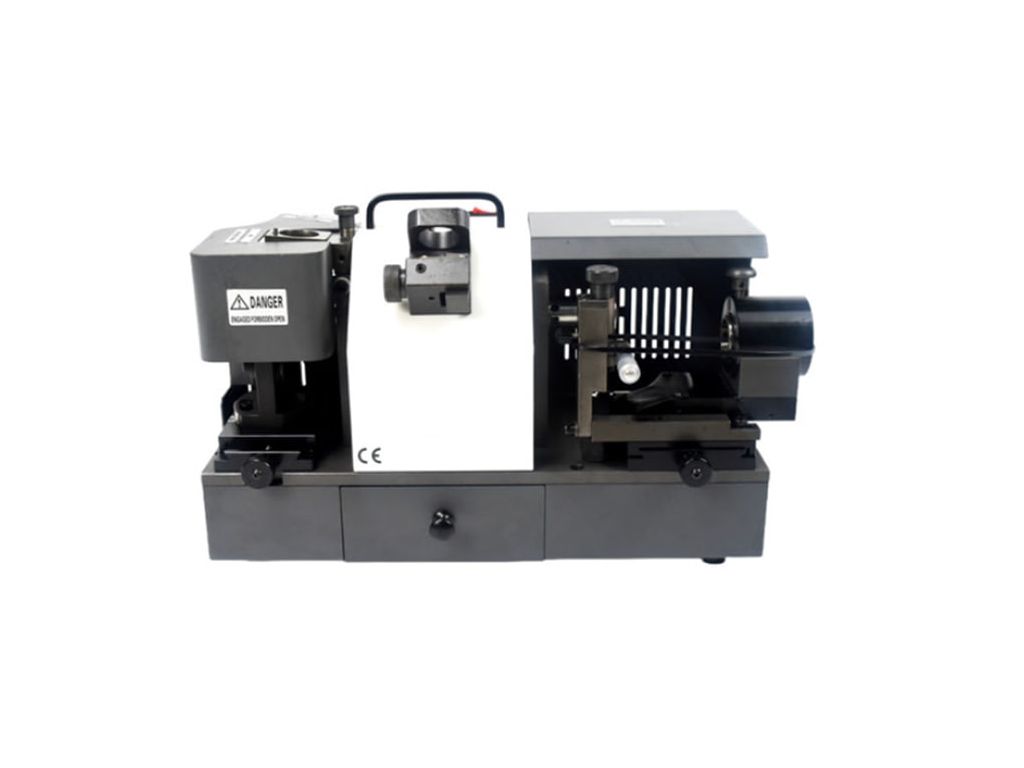

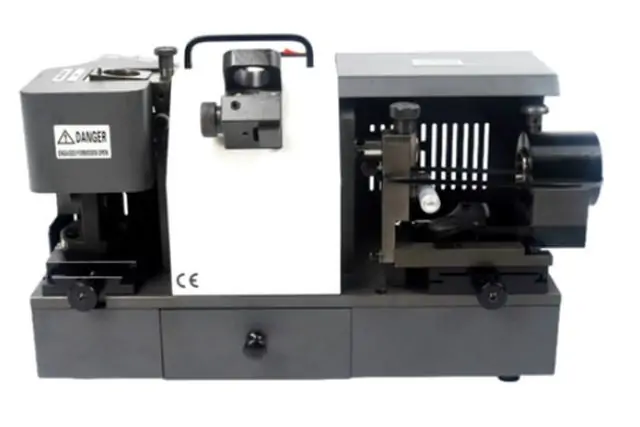

Станок для заточки концевых фрез по торцу и спирали M-ZF 6A

Станок для заточки концевых фрез по торцу и спирали M-ZF 6A быстро и эффективно восстанавливает геометрию фрез диаметром 6-20 мм. Длина заточки составляет 50 мм. Оснащен электродвигателем мощностью 160 кВт с питанием от однофазной сети.

Скорость вращения шлифовального круга составляет 4400 об/мин, что обеспечивает быстрое и равномерное снятие металла. Патрон обеспечивает точную центровку и жесткое удержание фрезы, что гарантирует точность угла заточки и симметричность режущих граней. Для восстановления спиралей используется регулируемый ползун, перемещающий фрезу вдоль круга. Поворотный держатель обеспечивает правильное позиционирование фрезы для обработки ее торцевых режущих кромок, а индексационный диск на держателе позволяет точно повернуть инструмент на каждый зуб. Закаленные направляющие, высокоточные механизмы и жесткая стальная станина делают этот заточной станок для фрез точным, надежным и долговечным.

Особенности станка для заточки концевых фрез по торцу и спирали M-ZF 6A

• Однофазное питание
• Мощность двигателя – 160 кВт
• Диаметр фрез – 6-20 мм
• Длина заточки – 50 мм
• Продольная и поперечная фиксация фрезы
• Продольный и поперечный ход фрезы
• Поворотный держатель с регулировкой угла
• Упоры для точного позиционирования
• Регулируемый ползун для перемещения фрезы при заточке спиралей
• Настройка с помощью маховиков и винтов
• Компактный размер
• Вес – 27 кг.

Частые вопросы

Больше о станках для заточки фрез читайте в ответах на вопросы.

Можно ли на одном станке затачивать фрезы с разным количеством зубов?

Да, если станок имеет индексационный механизм. Оператор поворотом индексационного диска выставляет следующую режущую кромку в то же положение.

Как выполняется восстановление спирали фрезы на заточном станке?

Станок перемещает фрезу вдоль направляющей под углом, следуя ее спиральной канавке. Оператор двигает держатель вдоль угла подъема спирали, а шлифовальный круг снимает микрослой металла, восстанавливая режущую кромку по всей длине канавки.

Какие преимущества высокой скорости вращения круга на заточном станке для фрез?

Высокая скорость вращения шлифовального круга (4000+ об/мин) обеспечивает чистую обработку и стабильный угол заточки. При низких оборотах фреза может нагреваться неравномерно, а сама заточка будет грубой.

Какие преимущества имеют специализированные станки для восстановления фрез перед универсальными заточными?

Специализированные станки имеют готовые шаблоны и цанговые зажимы, что минимизирует время на установку и выверку фрезы. Это обеспечивает более высокую повторяемость геометрии и экономит рабочее время.

От чего зависит чистота обработки на заточном станке для фрез?

На чистоту обработанной поверхности влияют скорость вращения шпинделя и точность балансировки шлифовального круга. Высокие, стабильные обороты и отсутствие биения круга обеспечивают минимальные микронеровности (штрихи) на режущей кромке.
