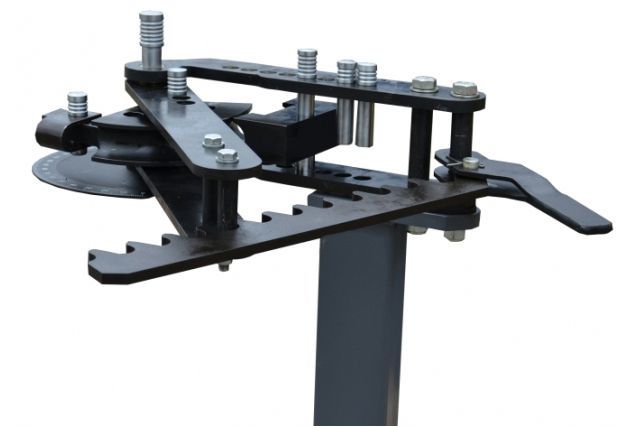

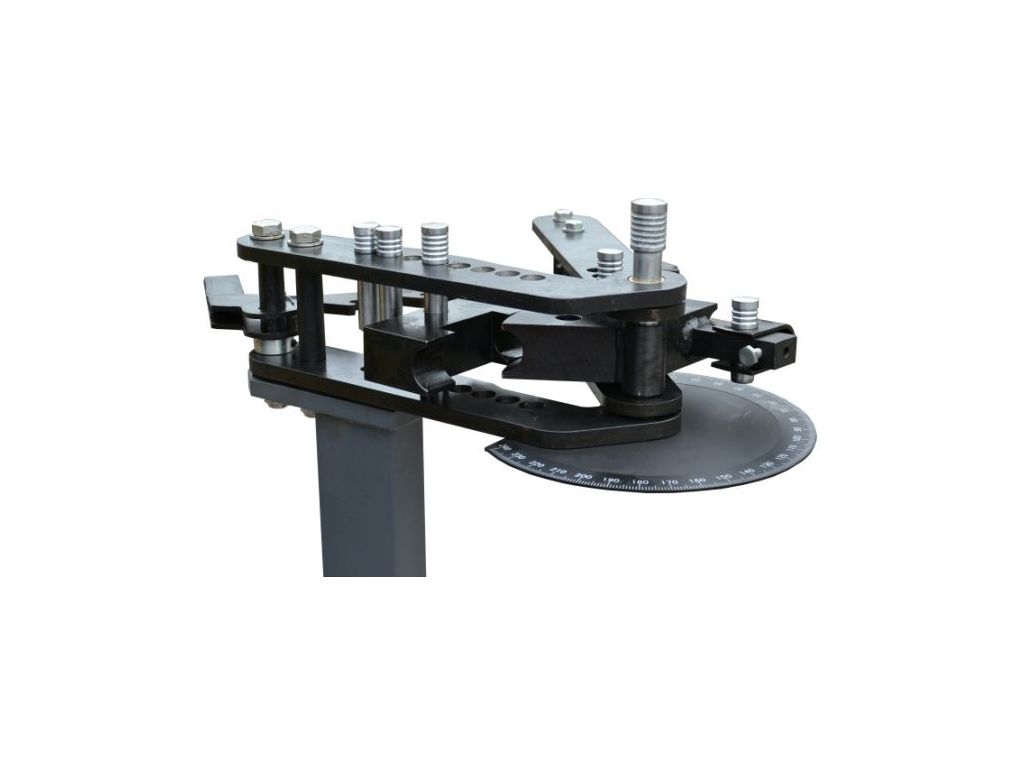

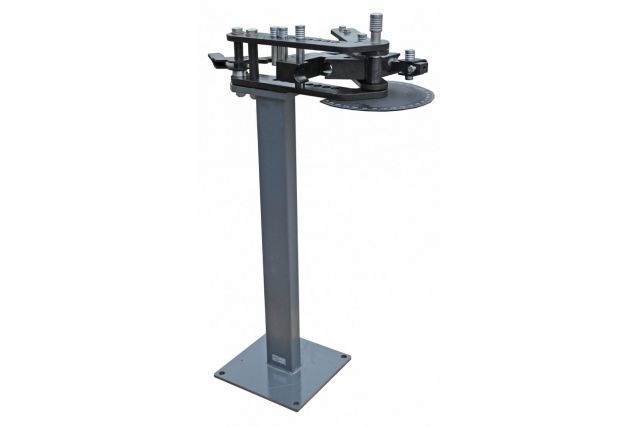

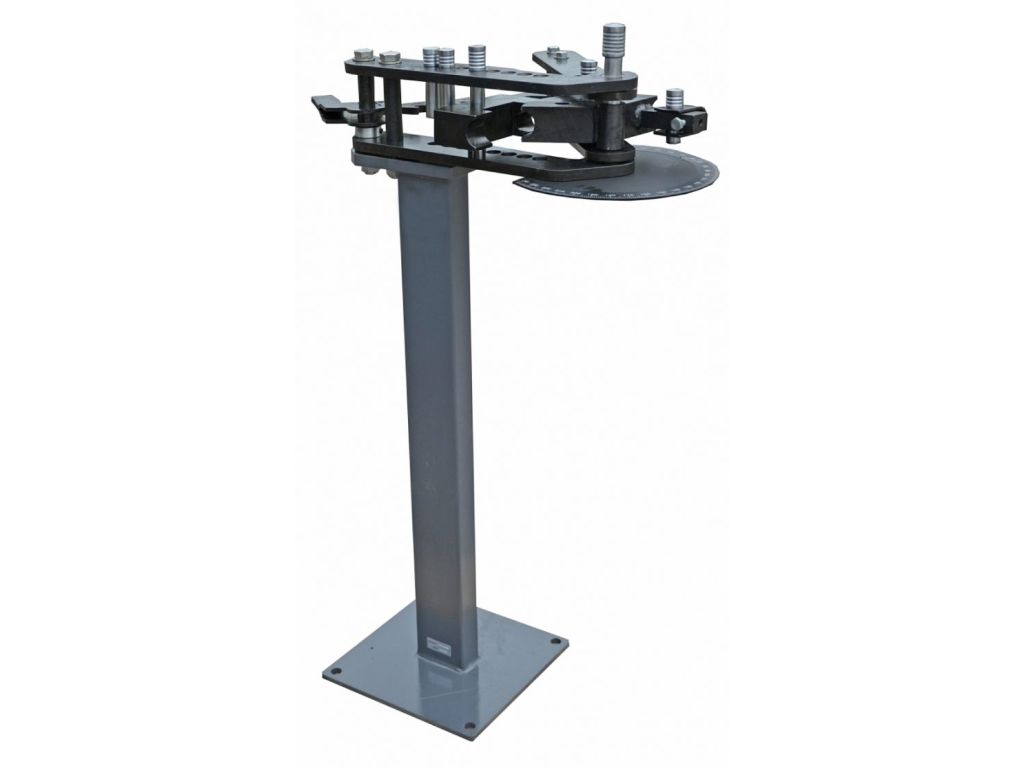

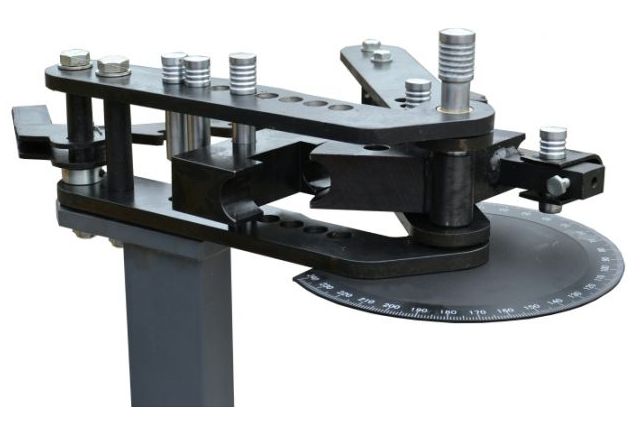

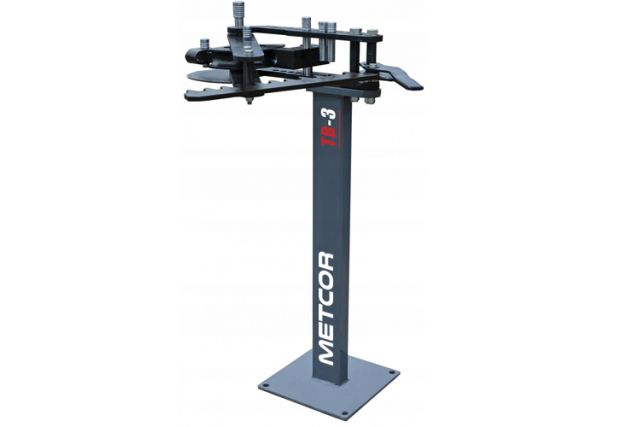

Ручной станок для гибки труб METCOR TB3

Ручной станок METCOR TB3 – это компактный, простой и надежный станок для точной гибки труб из мягкой стали, алюминия и нержавеющей стали. Диапазон диаметров от 10 мм до 50,8 мм будет универсальным для мастерской. Угол гибки 0-270° позволяет изготавливать разные формы без доборов и переустановок. В комплект поставки входят три пресс-формы под наиболее ходовые размеры (25/ 33,7/ 42,4 мм).

Длинный рычаг с прямой передачей момента на ось матрицы позволяет плавно наращивать усилие и минимизировать риск сплющивания, изломов или трещин трубы. Матрица садится на массивный стальной вал большого диаметра, что обеспечивает отсутствие деформаций, осевых люфтов и перекосов. Массивная опорная плита с отверстиями под анкеры позволяет жестко зафиксировать этот ручной трубогиб на рабочей поверхности. Вертикальная компоновка дает возможность прикладывать усилие корпусом и облегчает контроль площади гибки.

Особенности ручного трубогибочного станка METCOR TB3

• Диаметр труб – 10-50,8 мм
• Материалы – мягкая сталь, нержавеющая сталь, алюминий
• Угол гибки до 270°
• Три сменные матрицы в комплекте (25/ 33,7/ 42,4 мм)
• Большая длина гибочного рычага
• Прямая передача момента на ось матрицы
• Посадка матрицы на стальной вал большого диаметра
• Прижимная планка
• Регулировочные винты и опорные ролики
• Вертикальная стойка из профильной трубы
• Массивная опорная плита с отверстиями под анкеры
• Габаритные размеры – 980x340x360 мм
• Вес – 70 кг.

Частые вопросы

Больше узнать о конструкции и принципе работы ручных трубогибов помогут ответы на вопросы.

Как ручные трубогибы предотвращают сплющивание трубы?

Сохранение сечения трубы достигается благодаря точной матрице с правильной канавкой, плавному рычажному приводу, жесткой оси сгиба и равномерному прижатию трубы в зоне сгиба.

Какие преимущества ручных трубогибов с углом гибки до 270°?

Трубогибы с углом гибки до 270° позволяют производить полукольца, U-формы и сложные пространственные элементы без сварки, что повышает прочность конструкций и улучшает внешний вид изделий.

Какие преимущества вертикальной конструкции ручного трубогиба?

Вертикальная конструкция трубогиба позволяет прикладывать усилие корпусом, удобнее контролировать плоскость сгиба и работать с длинными трубами без дополнительных опор.

Почему важна возможность анкеровки ручного трубогибочного станка?

Анкеровка минимизирует потери усилия на качание, повышает безопасность и позволяет прикладывать больше полезного момента без риска смещения или переворачивания станка.

Почему в профессиональном трубогибе ось сгиба должна быть толстой?

Толстая ось не прогибается и не перекашивается под нагрузкой, обеспечивает стабильное положение матрицы и точную геометрию сгиба даже при работе с толстостенными трубами.
