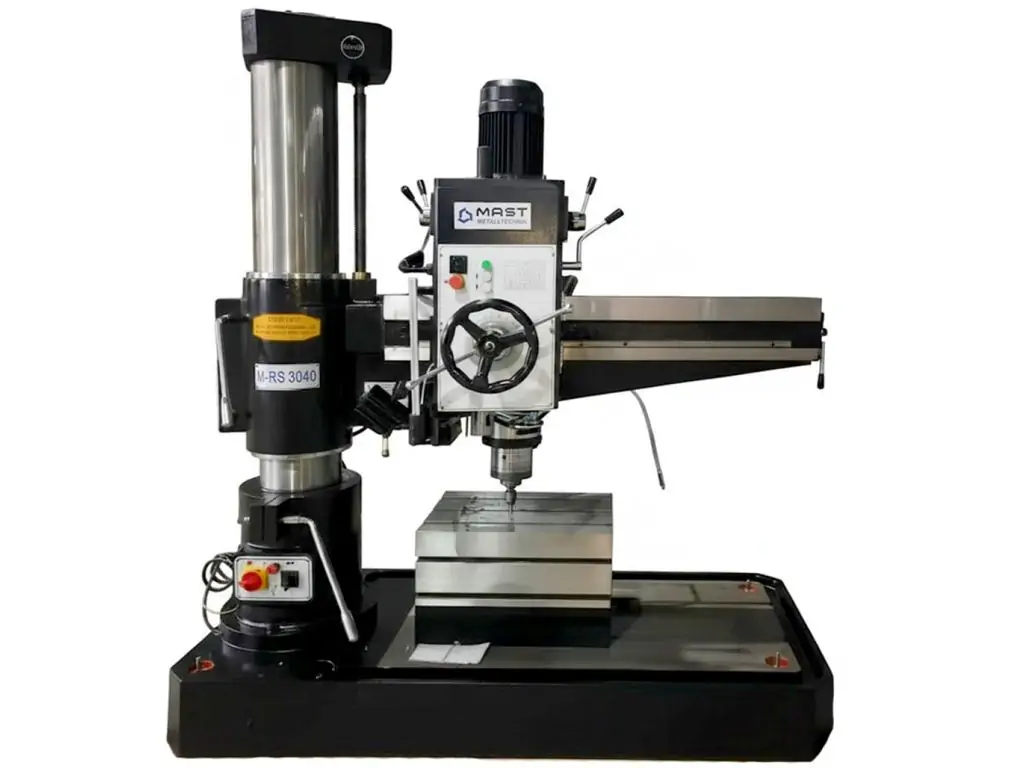

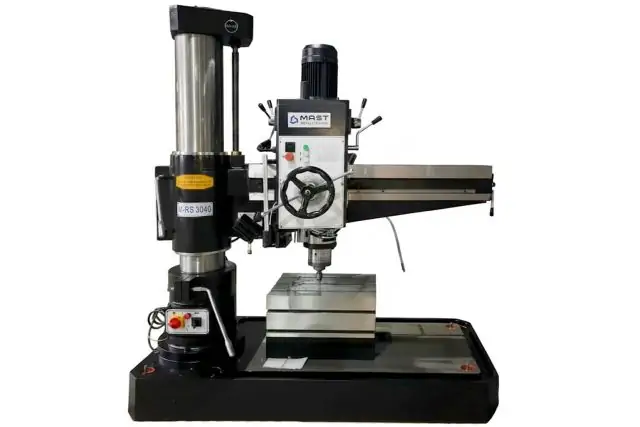

Радиально-сверлильный станок по металлу MAST Metalltechnik M-RS 3040

Радиально-сверлильный станок по металлу MAST Metalltechnik M-RS 3040 предназначен для точного сверления, рассверливания, зенкования и нарезания резьбы в крупногабаритных и тяжелых металлических заготовках. Ход шпинделя 200 мм позволяет за один цикл сверлить глубокие отверстия, а радиальный вылет 350-1300 мм – обрабатывать габаритные детали без их перемещения. Максимальный диаметр сверления составляет 40 мм.

Двигатель мощностью 2,2 кВт поддерживает стабильный крутящий момент и производительную работу с материалами разной твердости. Конус шпинделя МК4 обеспечивает надежное крепление тяжелого инструмента, а 12 скоростей вращения шпинделя в диапазоне 35-220 об/мин позволяют подобрать оптимальный режим работы. Автоматическая подача в 3 режимах (0,1/ 0,16/ 0,25 мм/об) позволяет точно установить глубину углубления сверла и быстро перенастраиваться между операциями. Также этот сверлильный станок с радиальной стрелой оснащен кубическим столом, позволяющим надежно фиксировать заготовки нестандартной формы.

Особенности радиально-сверлильного станка по металлу MAST Metalltechnik M-RS 3040

• Ход шпинделя – 200 мм
• Радиальный вылет – 350-1300 мм
• Расстояние между шпинделем и столом – 260-1120 мм
• Максимальный диаметр сверления – 40 мм
• Мощность двигателя – 2,2 кВт
• Конус шпинделя МК4
• 12 скоростей вращения шпинделя в диапазоне 35-220 об/мин
• Автоматическая подача на 3 скоростях - 0,1/ 0,16/ 0,25 мм/об
• Шлифованная колонна диаметром 230 мм
• Кубический стол 510х380х305 мм
• Ручная блокировка головки и плеча
• Механизированный подъем стрелы от отдельного двигателя 0,75 кВт
• Основание с Т-образными пазами
• Централизованная система смазки
• Система охлаждения
• Жесткая конструкция весом 1400 кг.

Комплектация радиально-сверлильного станка по металлу MAST Metalltechnik M-RS 3040

В комплект поставки входят:

• Патрон B16 (3-16 мм)
• Опора патрона B16/MK4
• Переходная втулка MK4/MK3
• Шпонка для вывода сверла
• Кубический стол 510х380х305 мм.

Частые вопросы

Чтобы лучше разобраться в особенностях радиально-сверлильных станков, посмотрите ответы на вопросы.

Что такое вылет стрелы радиально-сверлильного станка?

Вылет стрелы – это максимальное расстояние от оси колонны до шпинделя, когда стрела расположена максимально в сторону. Чем больше вылет, тем большие заготовки можно сверлить без их перемещения.

Какие преимущества автоматической подачи шпинделя радиально-сверлильного станка?

Автоматическая подача шпинделя в радиально-сверлильном станке обеспечивает следующие преимущества:

• Равномерность и точность подачи
• Точный контроль глубины сверления
• Более высокая производительность
• Меньшая нагрузка на оператора.

Как конус шпинделя влияет на возможности радиально-сверлильного станка?

Чем больше конус шпинделя (MK4 > MK3 > MK2), тем толще сверла и другие инструменты можно установить. Это позволяет сверлить отверстия большого диаметра, растачивать или работать с более твердыми материалами. Также большие конусы обеспечивают более надежное закрепление инструмента, меньше люфтов и вибраций.

Почему важен вес радиально-сверлильного станка?

Радиально-сверлильные станки работают с большими и тяжелыми заготовками, и большая масса станины и колонны уменьшает вибрации и обеспечивает стабильную позицию шпинделя и стрелы, что критично для точного сверления. Легкие модели под давлением тяжелых заготовок могут шататься или перекашиваться, что опасно и ухудшает точность.

Какой параметр радиально-сверлильного станка более важен: вылет стрелы или максимальный диаметр сверления?

Оба параметра одинаково важны, так как определяют разные аспекты возможностей станка. Максимальный диаметр сверления указывает на мощность и крутящий момент, а вылет стрелы показывает, насколько большую заготовку можно обработать, не переставляя ее.
