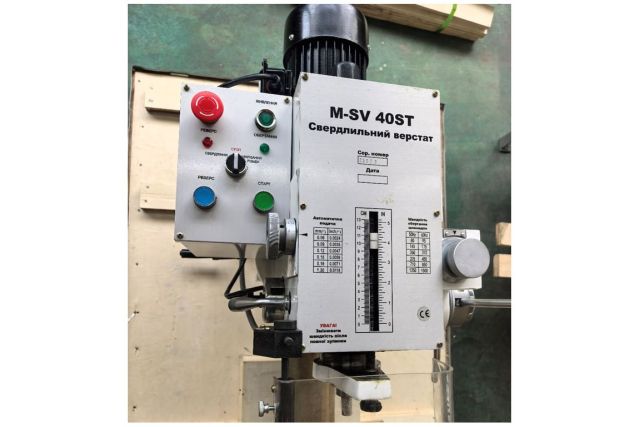

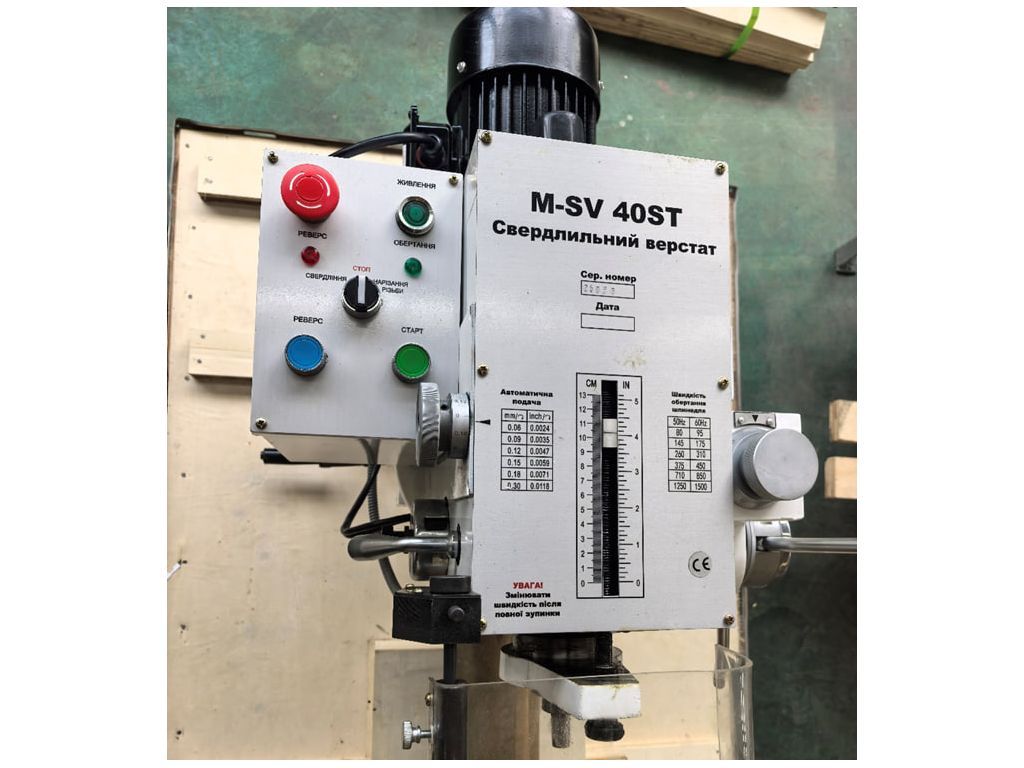

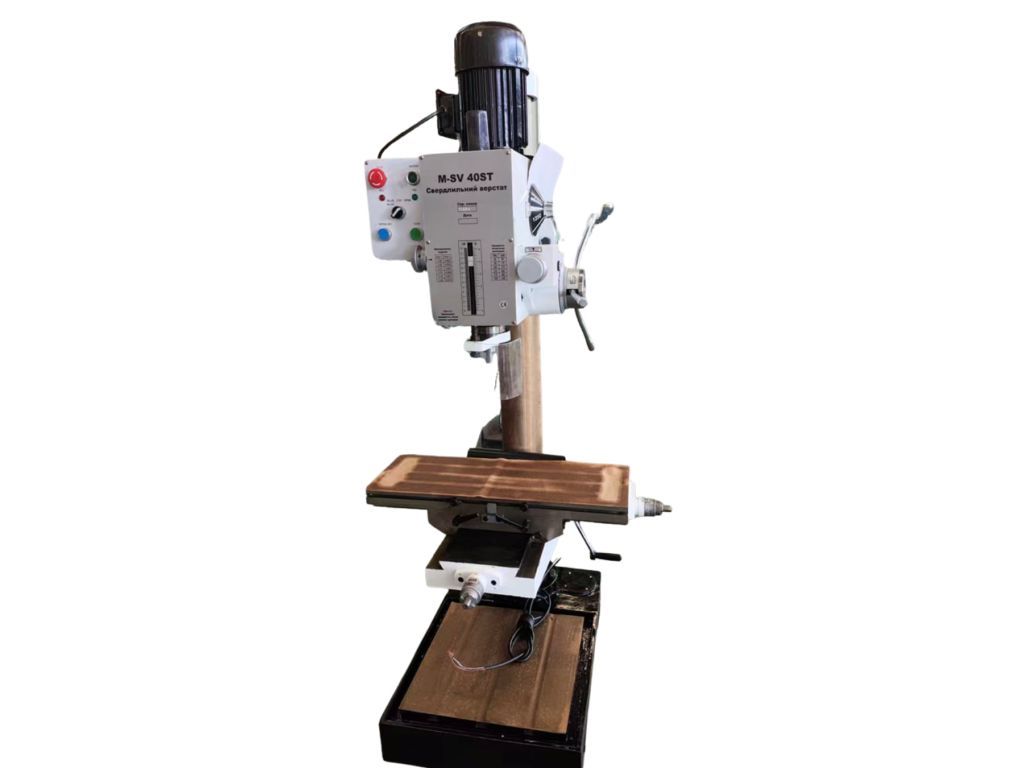

Сверлильный станок MAST Metalltechnik M-SV40ST

Сверлильный станок MAST Metalltechnik M-SV40ST – это мощное оборудование для сверления, зенкерования, рассверливания, развертывания отверстий и нарезания резьбы в стали, чугуне и цветных металлах. Жесткий шпиндель с радиально-упорными подшипниками и конусом МК4 и автоподача в диапазоне 0,06-0,3 мм/об позволяют сверлить отверстия диаметром до 40 мм. Поворот сверлильной головы на 360° позволяет обрабатывать габаритные детали и сверлить под сложными углами. Удлиненный стол размером 730х210 мм удобный для работы с длинными заготовками или выполнения операций фрезерования.

Трехфазный двигатель мощностью 1,1 кВт и механическая коробка скоростей с закаленными стальными шестернями в масляной ванне обеспечивают высокий крутящий момент на малых оборотах и ​​стабильную работу под нагрузкой. Система охлаждения СОЖ с двигателем 0,04 мм предотвращает перегрев, улучшает качество отверстий и увеличивает ресурс инструмента. Для серийной работы этот сверлильный станок МК4 имеет ограничитель глубины сверления со шкалой.

Особенности сверлильного станка MAST Metalltechnik M-SV40ST

• Максимальный диаметр сверления – 40 мм
• Мощность двигателя – 1,1 кВт
• Напряжение питания – 400 В
• Механическая коробка скоростей с закаленными шестернями в масляной ванне
• 6-ступенчатая регулировка оборотов шпинделя в диапазоне 80-1250 об/мин
• Поворотная на 360° сверлильная голова
• Жесткий шпиндельный узел с радиально-упорными подшипниками
• Конус шпинделя МК4
• Вылет шпинделя – 290 мм
• Реверс шпинделя
• Ход пиноли – 130 мм
• Автоматическая подача пиноли в диапазоне 0,06-0,3 мм/об
• Ручная подача пиноли с помощью рычага
• Размер стола – 750х210 мм
• Большой вертикальный ход стола
• Поворот стола на 360°
• Расстояние от шпинделя до стола – 725 мм
• Расстояние от шпинделя до основания – 1125 мм
• Т-образные пазы на столе и основании
• Размер основания – 417х416 мм
• Система охлаждения СОЖ с двигателем 0,04 кВт
• Ограничитель глубины сверления со шкалой
• Толстостенная, полированная колонна с жесткой посадкой в ​​станине
• Жесткая конструкция с большой площадью опоры
• Габаритные размеры – 1850х750х1000 мм
• Вес – 530 кг.

Частые вопросы

Лучше разобраться в особенностях сверлильных станков по металлу помогут ответы на вопросы.

Почему сверлильные станки для больших отверстий обычно имеют механическую коробку передач?

Механическая коробка позволяет получать высокий момент на малых оборотах и ​​сохранять стабильные обороты под нагрузкой, что важно для сверления отверстий большого диаметра в стали и чугуне.

Почему автоподача шпинделя считается обязательной для сверления больших отверстий?

Потому что ручная подача часто неравномерная, создает рывки и увеличивает риск заклинивания. Автоподача обеспечивает плавное, контролируемое углубление и значительно повышает безопасность и качество отверстия.

Что такое вылет шпинделя сверлильного станка и на что он влияет?

Вылет шпинделя – это расстояние от оси шпинделя до колонны. Чем он больше, тем шире заготовки можно обрабатывать и тем дальше от края детали можно сверлить отверстия.

Почему масса сверлильного станка так сильно влияет на точность?

Большая масса гасит вибрации, уменьшает резонанс и стабилизирует геометрию сверления. Легкий станок при больших диаметрах начинает "играть", даже если двигатель мощный.

Почему у тяжелых сверлильных станков часто невысокие максимальные обороты?

Потому что они рассчитаны на большой диаметр сверла и высокий крутящий момент, а не на скорость. Для сверления больших отверстий требуются низкие обороты, в противном случае инструмент может перегреться или сломаться.
