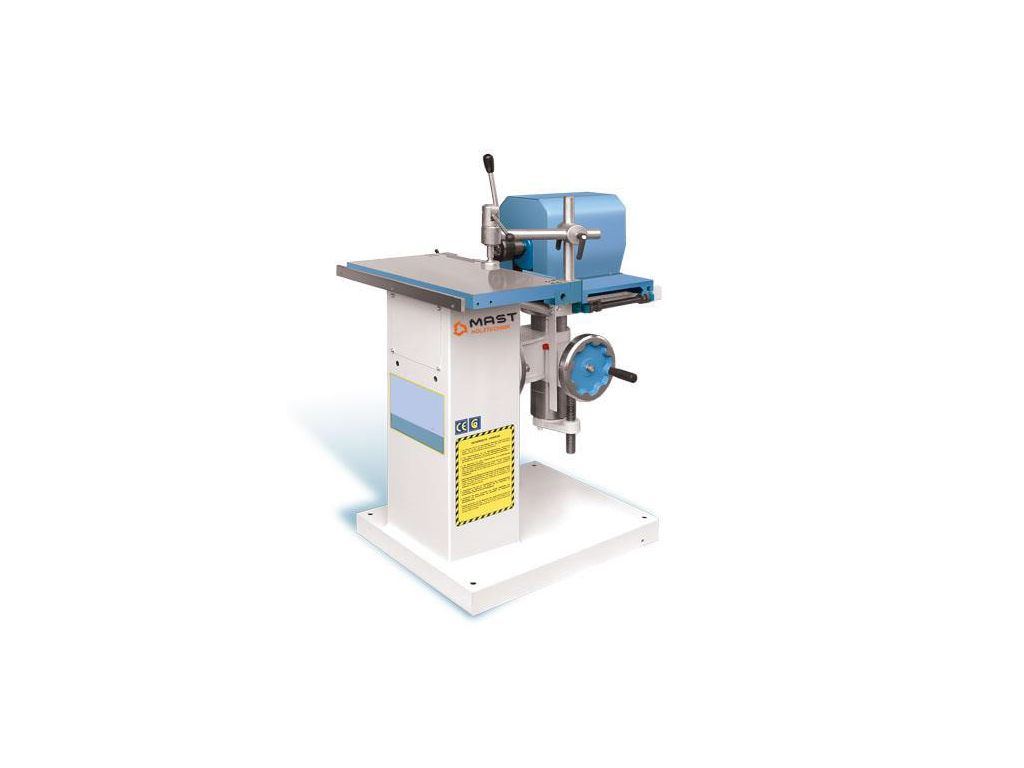

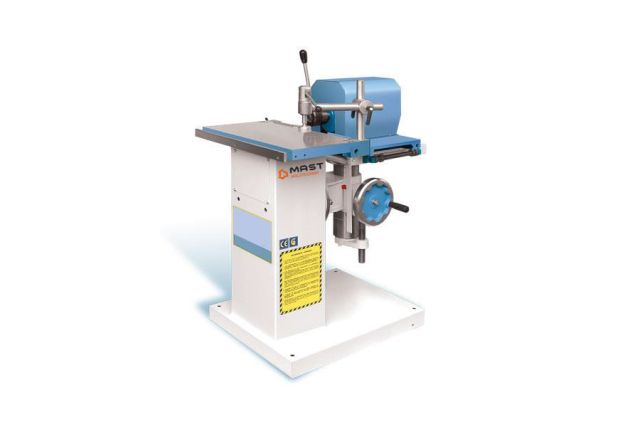

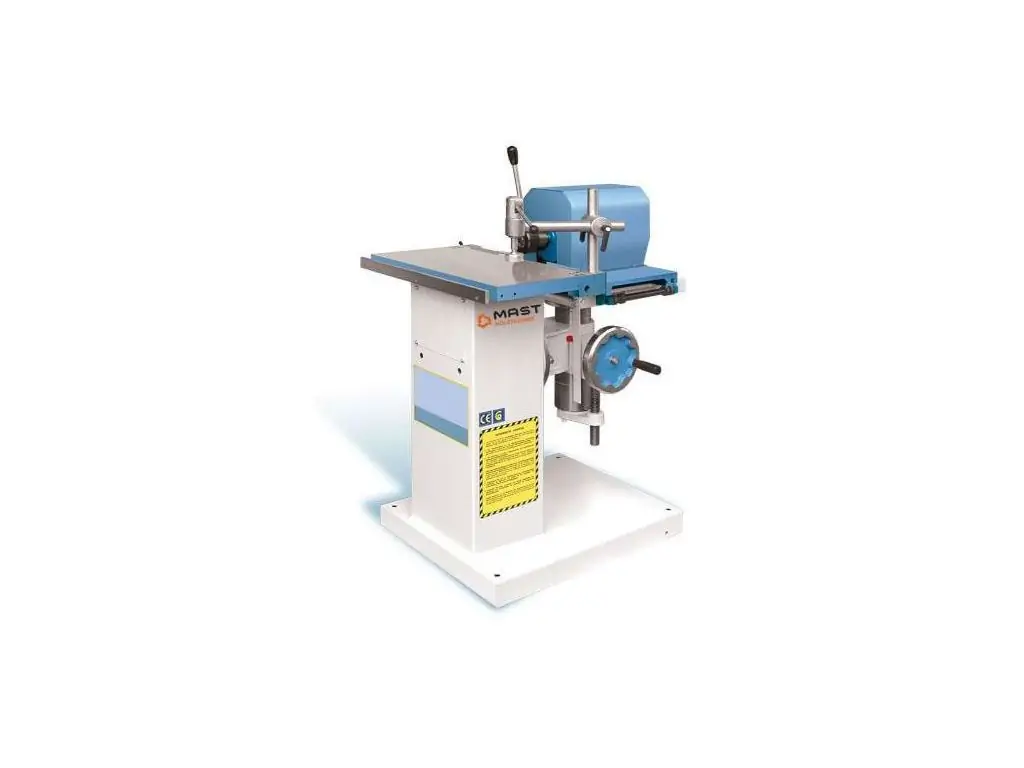

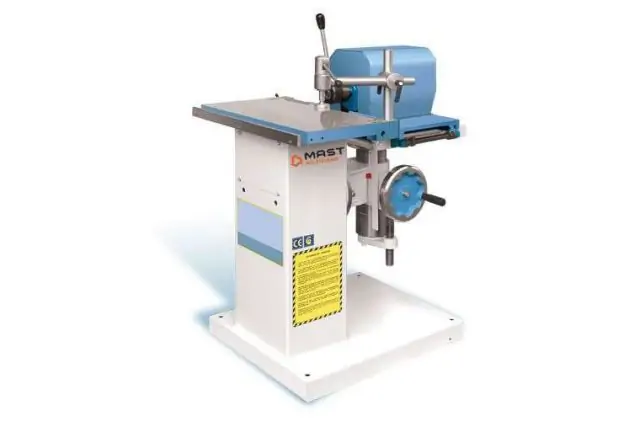

Сверлильно-пазовальный станок MAST Holztechnik LBM 200

Сверлильно-пазовальный станок MAST Holztechnik LBM 200 предназначен для сверления отверстий и выборки пазов в заготовках из массива древесины. Мощность двигателя 2,2 кВт достаточная для эффективной работы с твердыми породами дерева, а универсальный патрон WESTCOTT позволяет использовать инструмент с диаметром хвостовика от 0 до 16 мм без необходимости менять цанги. Наклон сверлильной головки до 45° в обе стороны позволяет изготавливать пазы и отверстия под углом.

Литой чугунный стол со шлифованной поверхностью обеспечивает надежную опору для заготовок и стабильность обработки. Для фиксации заготовки используются 2 эксцентриковых прижима. Достаточно большой ход стола (продольный – 245 мм, поперечный – 205 мм, вертикальный – 165 мм) позволяет работать с габаритными деталями. Конструктивные особенности и функционал делают этот сверлильно-пазовальный станок для дерева универсальным вариантом для небольших и средних цехов и мастерских.

Технические характеристики сверлильно-пазовального станка MAST Holztechnik LBM 200

Преимущества сверлильно-пазовального станка MAST Holztechnik LBM 200

• Мощность двигателя – 2,2 кВт
• Напряжение питания – 400 В
• Скорость вращения шпинделя – 2840 об/мин
• Универсальный патрон WESTCOTT
• Максимальный диаметр инструмента – 16 мм
• Стол из литого чугуна со шлифованной поверхностью
• Продольный ход стола – 245 мм
• Поперечный ход стола – 205 мм
• Вертикальный ход стола – 165 мм
• Наклон сверлильной головки до 45° в обе стороны с помощью рычага
• Регулировка высоты сверлильной головки с помощью маховика
• Выставление высоты и угла наклона по миллиметровой и угловой шкалах
• 2 эксцентриковых прижима
• Опорный рычаг для однотипных операций
• Упор для точного позиционирования заготовки
• Жесткая конструкция весом 180 кг.

Доступные опции сверлильно-пазовального станка MAST Holztechnik LBM 200

• Двухскоростной двигатель 2,4 кВт/3 кВт
• Устройство для пошагового сверления 16-22-25-32 мм
• Расширение стола
• Поворотная линейка.

Конструктивные особенности сверлильно-пазовального станка MAST Holztechnik LBM 200

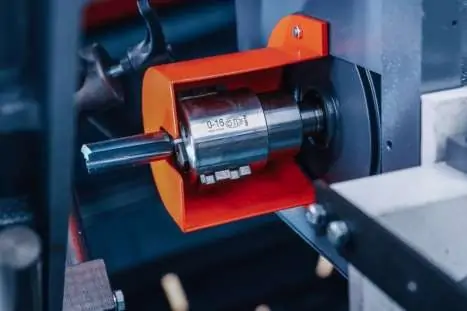

	УНИВЕРСАЛЬНЫЙ ПАТРОН WESTCOTT Настраивается на любой диаметр хвостовика от 0 до 16 мм, без необходимости менять цанги.

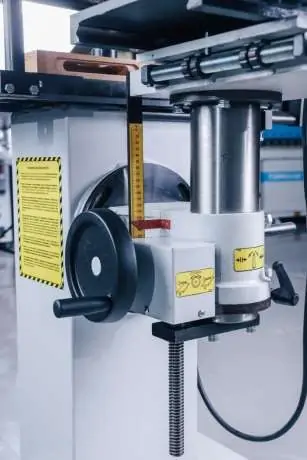

	НАСТРОЙКА ПОЛОЖЕНИЯ СВЕРЛИЛЬНО-ПАЗОВАЛЬНОГО УЗЛА Настройка высоты и наклона сверлильно-пазовального узла осуществляется с помощью маховика и рычагов. Выставленные размеры определяются по миллиметровой и угловой шкале. Перемещение узла вверх/вниз осуществляется на мощном, калиброванном стальном цилиндре с помощью червячной передачи, что гарантирует стабильность размера в процессе работы.

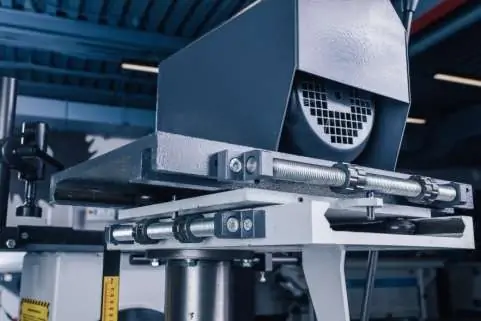

	НАСТРОЙКА РАЗМЕРА ПАЗА Настройка глубины и ширины паза производится с помощью удобных упоров, что гарантирует стабильность выставленного размера.

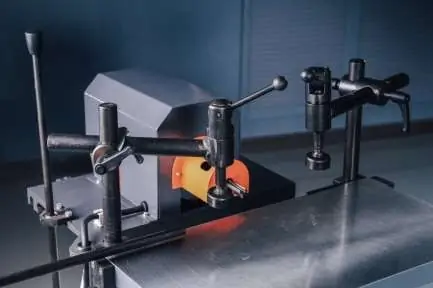

	ЭКСЦЕНТРИКОВЫЕ ПРИЖИМЫ В базовой комплектации станок оснащен двумя эксцентриковыми прижимами для надежной фиксации заготовки.

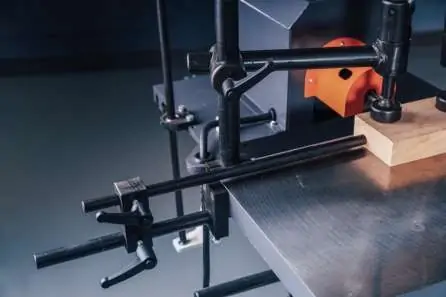

	БАЗИРУЮЩИЙ УПОР Предназначен для быстрого и удобного позиционирования заготовки.

Частые вопросы

Больше узнать о сверлильно-пазовальных станках помогут ответы на вопросы.

Какие бывают типы сверлильно-пазовальных станков?

Сверлильно-пазовальные станки классифицируют на:

• Настольные – компактные, предназначены для мелких столярных работ
• Напольные – имеют больший ход стола и более мощный двигатель
• Промышленные – с повышенной жесткостью, большим ходом стола, мощным двигателем и точной регулировкой.

По положению шпинделя сверлильно-пазовальные станки бывают вертикальные и горизонтальные.

Что такое ход стола сверлильно-пазовального станка и на что он влияет?

Ход стола – это длина перемещения рабочего стола или сверлильной головки относительно заготовки по:

• продольной оси (X) — движение вперед-назад
• поперечной оси (Y) - движение влево-вправо
• вертикали (Z) – подъем или опускание головки.

Продольный ход стола влияет на максимальную длину паза, поперечный – на максимальную ширину обрабатываемой заготовки, а вертикальный ход определяет максимальную высоту обработки.

Что такое устройство для пошагового сверления и какое его преимущество?

Это механическое устройство (обычно вращающийся диск с фиксированными упорами), позволяющее выставлять и фиксировать точные, заранее определенные расстояния между последовательными отверстиями (шагами). Важное для серийного производства, так как исключает необходимость постоянных ручных измерений и гарантирует точную повторяемость деталей.

Какие преимущества имеет возможность наклона головки сверлильно-пазовального станка?

Возможность наклона сверлильного узла позволяет выполнять отверстия и пазы, ориентированные под углом к ​​поверхности заготовки. Это позволяет создавать сложные угловые соединения и формировать пазы под специальные крепления, где требуется нестандартный угол вхождения.

Зачем в сверлильно-пазовальном станке нужна поворотная линейка?

Поворотная линейка позволяет быстро и точно размещать заготовку для работы под углом относительно оси долбления. Это требуется для соединений в непрямой угол или долбления пазов под углом к ​​краю заготовки.
