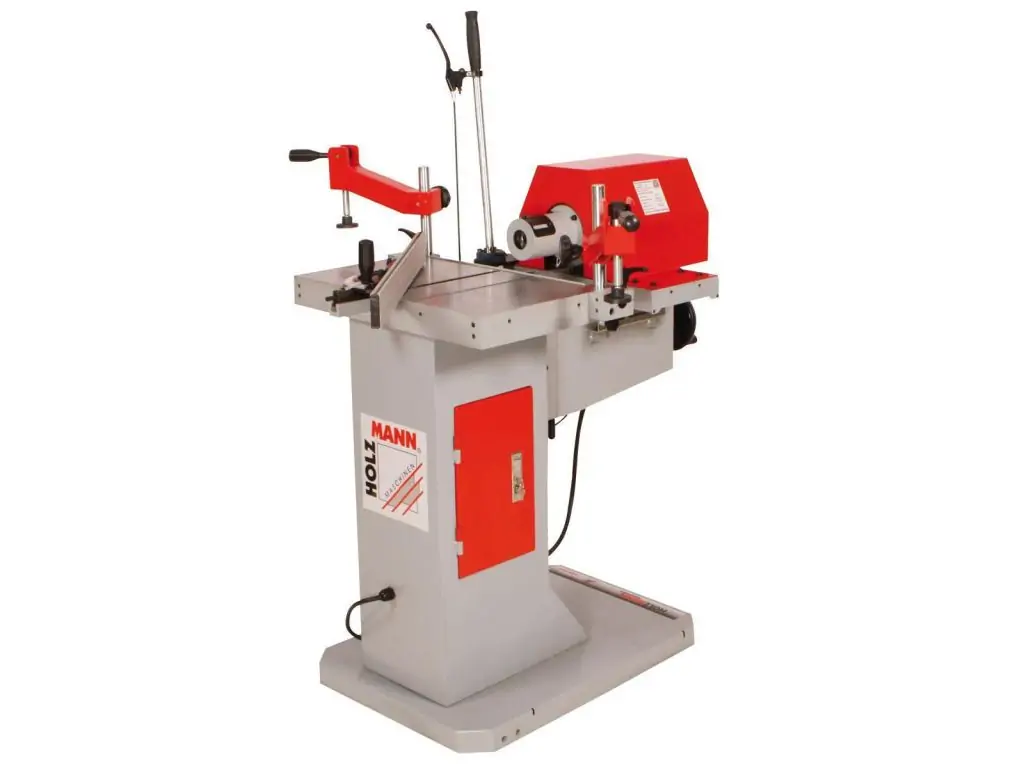

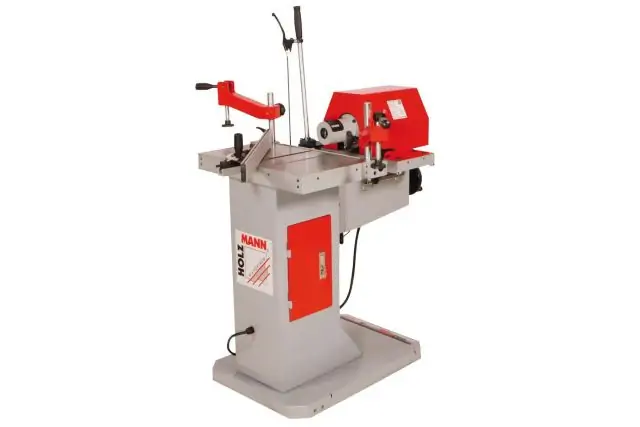

Станок сверлильно-пазовальный Holzmann LBM 290K

Сверлильно-пазовальный станок Holzmann LBM 290K предназначен для выборки длинных пазов, создания точных отверстий, гнезд под шипы и других соединений в деталях из массива древесины, МДФ или ДСП. Максимальная ширина сверления составляет 290 мм, глубина – 155 мм, ход по высоте – 140 мм. Мощность двигателя 3,8 кВт/ 5,3 кВт (S1/S6) позволяет без проседания работать с твердыми породами дерева и выполнять глубокое пазование. Питание от трехфазной сети.

Наклон сверлильной головки на ±45° позволяет делать пазы под углом. Для надежной фиксации заготовки есть 2 эксцентриковых прижима, для повторяющихся операций станок имеет регулируемые упоры. Размер стола составляет 570x300 мм, для обработки больших панелей и длинных деталей опционально доступны удлинители стола. В комплект поставки входит устройство для сверления отверстий под шканты с четырьмя фиксированными позициями (16, 20, 22, 25 мм). Этот горизонтальный пазовальный станок имеет жесткую стальную конструкцию с широким основанием, что гарантирует его стабильность и точность под нагрузкой.

Преимущества сверлильно-пазовального станка Holzmann LBM 290K

• Ширина обработки – 290 мм
• Максимальная глубина сверления – 155 мм
• Ход по высоте – 140 мм
• Двухскоростной двигатель мощностью 3,8 кВт/ 5,3 кВт (S1/S6)
• Напряжение питания – 400 В
• Обороты шпинделя - 1400/2800 об/мин
• Правое и левое вращение шпинделя
• Наклон сверлильного узла на 45° в обе стороны
• Размер стола – 570x300 мм
• Удлинители стола (опция)
• Продольное и поперечное движение сверлильного узла с помощью длинного рычага
• Винтовая регулировка высоты отверстия относительно края детали с помощью маховика
• Шкалы с миллиметровой и угловой индикациями
• Два эксцентриковых прижима
• Два регулируемых упора
• Устройство под шканты с 4 фиксированными позициями (16, 20, 22, 25 мм)
• Модульная система долбежных сверл
• Выход под аспирацию Ø100 мм
• Воздушное охлаждение двигателя
• Жесткая стальная конструкция с широким основанием
• Габаритные размеры – 600х855х1160 мм
• Вес – 140 кг.

Конструктивные особенности сверлильно-пазовального станка Holzmann LBM 290K

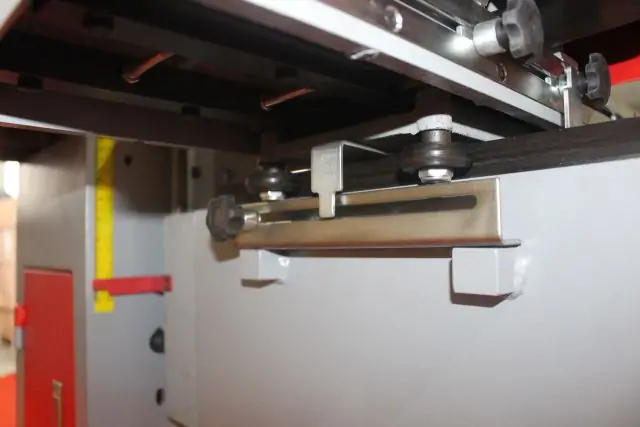

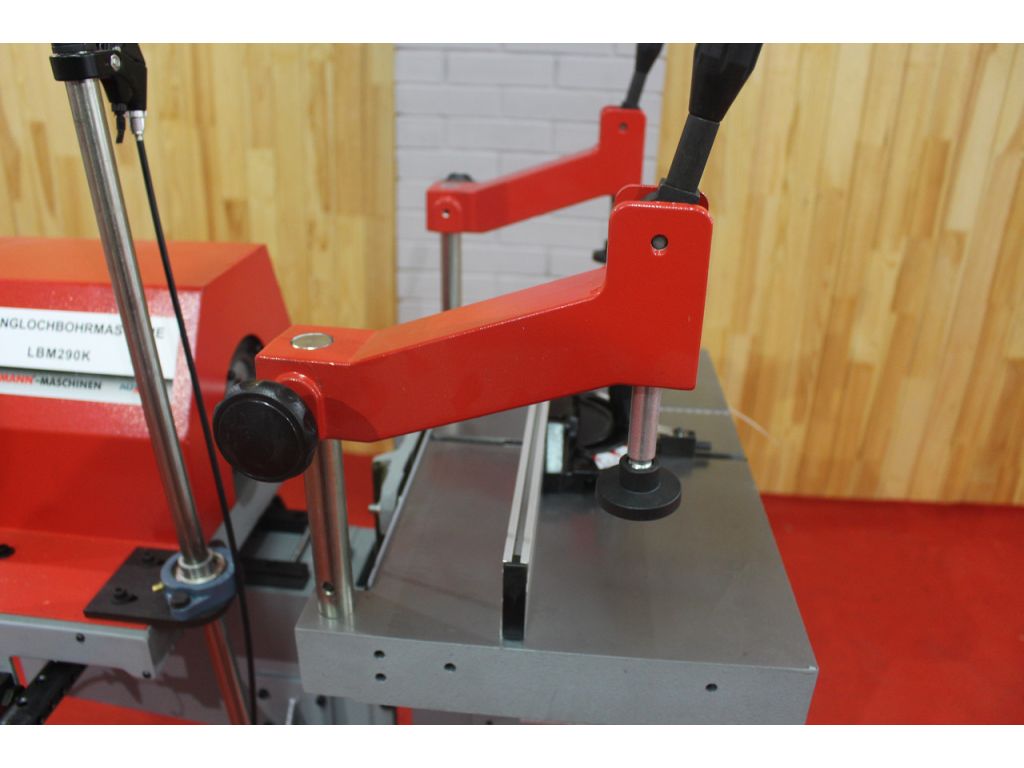

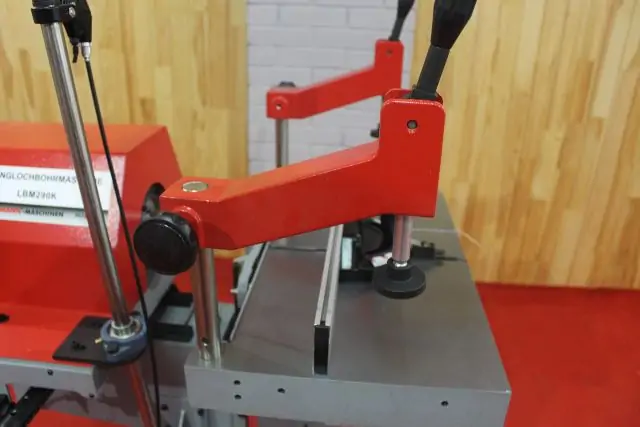

	ПРИЖИМЫ В комплекте 2 эксцентриковых прижима для фиксации заготовки.

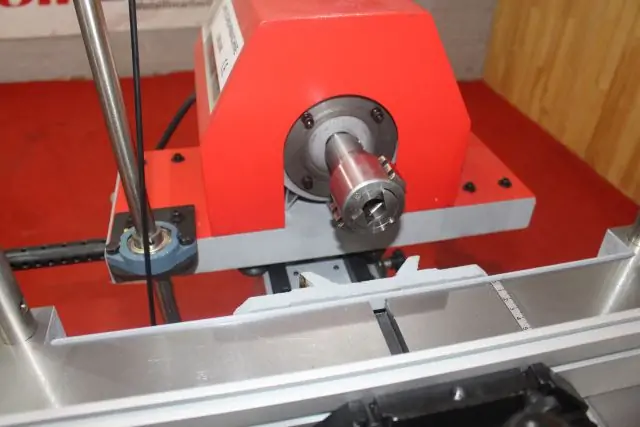

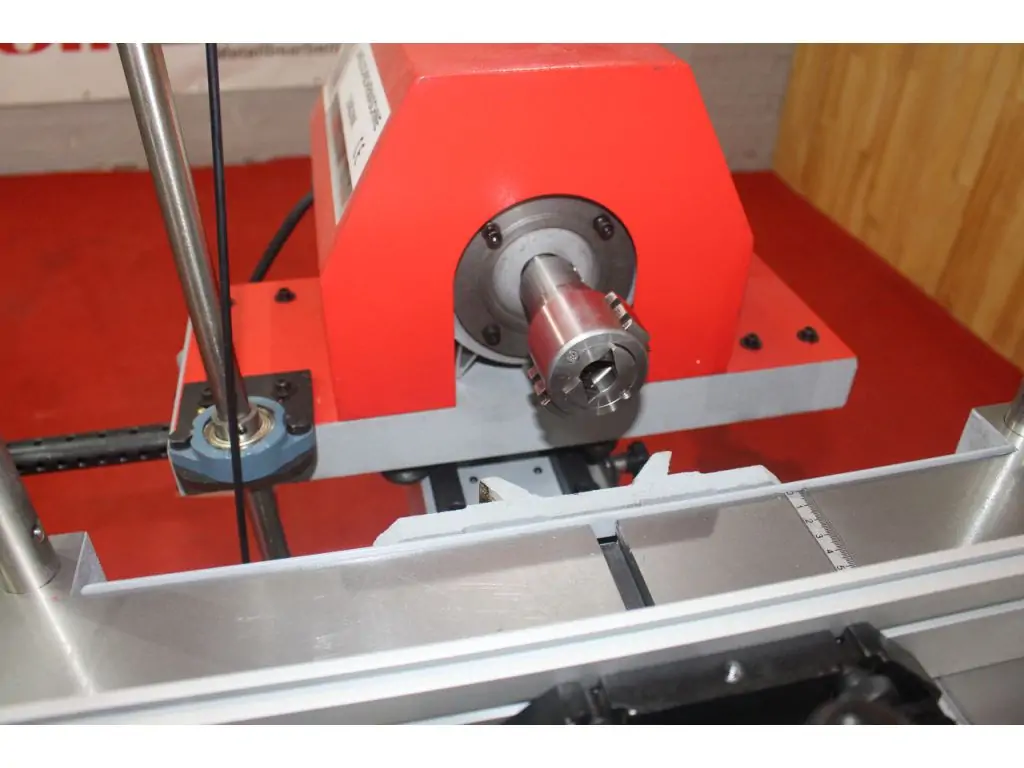

	НАКЛОН ШПИНДЕЛЯ Шпиндель наклоняется на +/-45 градусов для выборки пазов под углом.

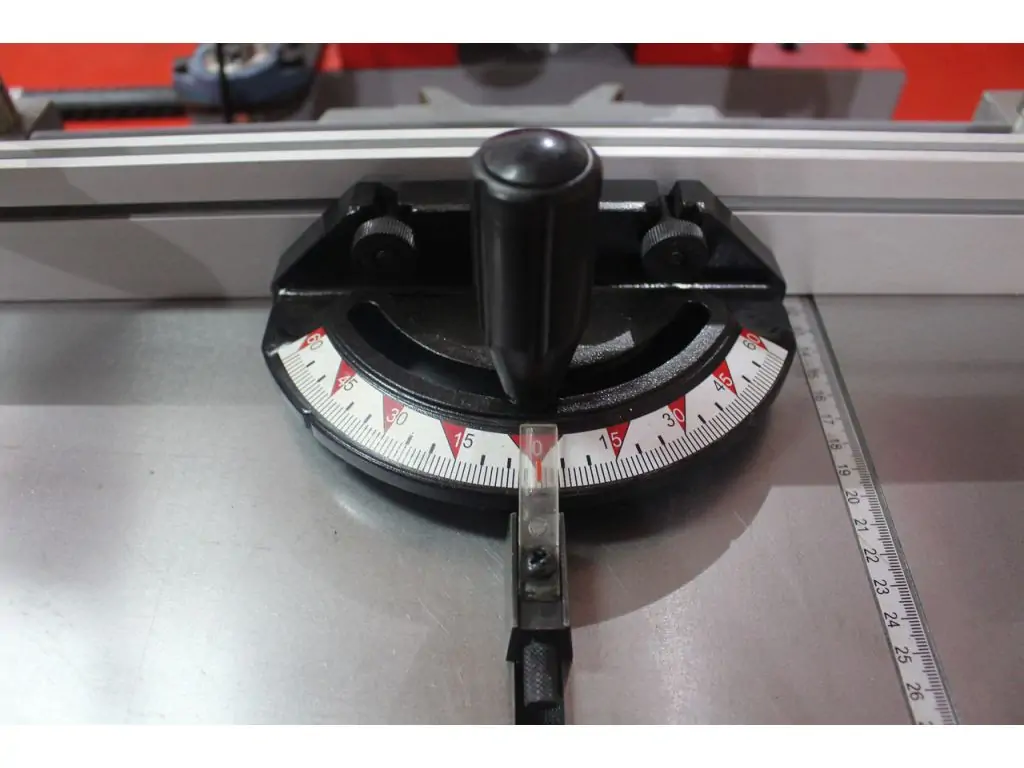

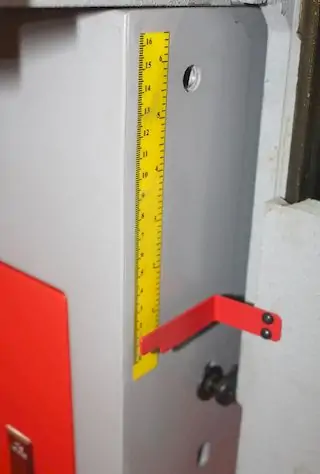

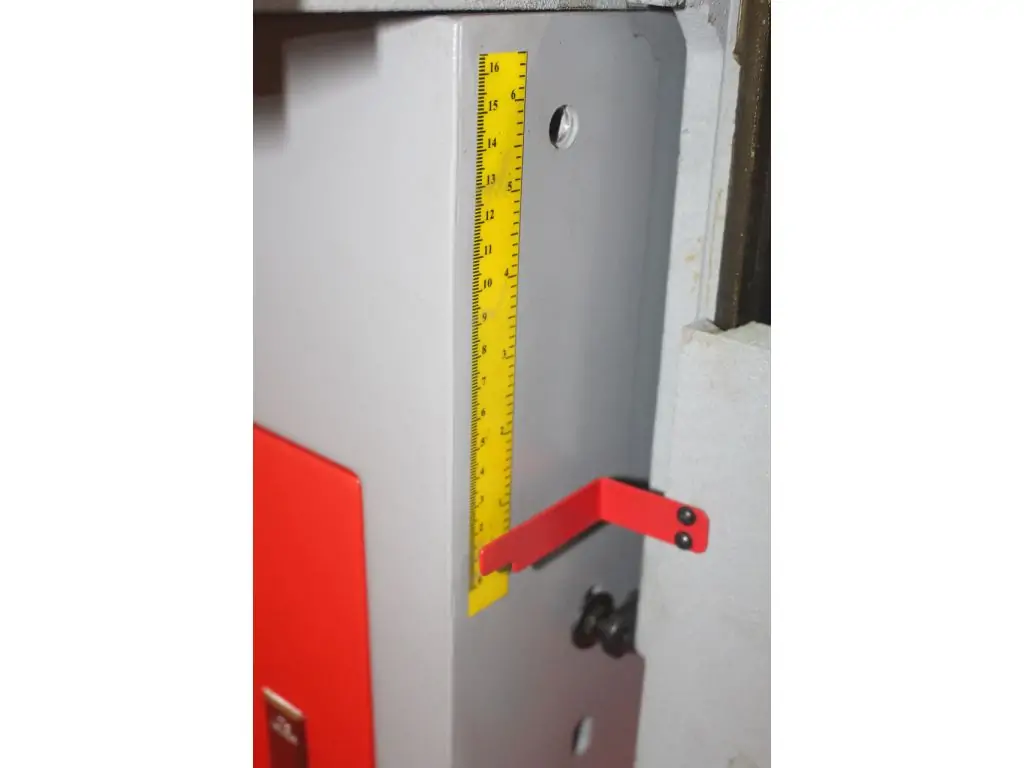

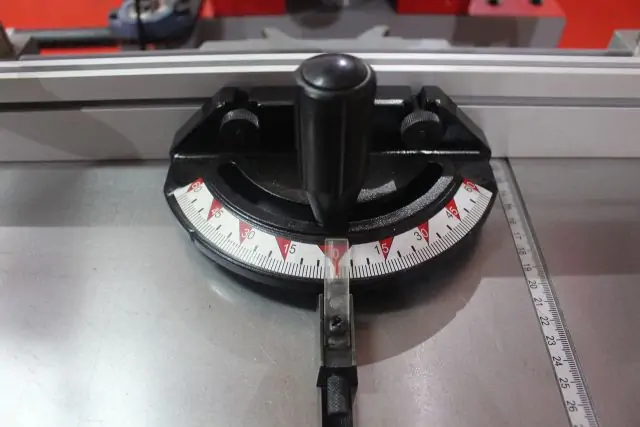

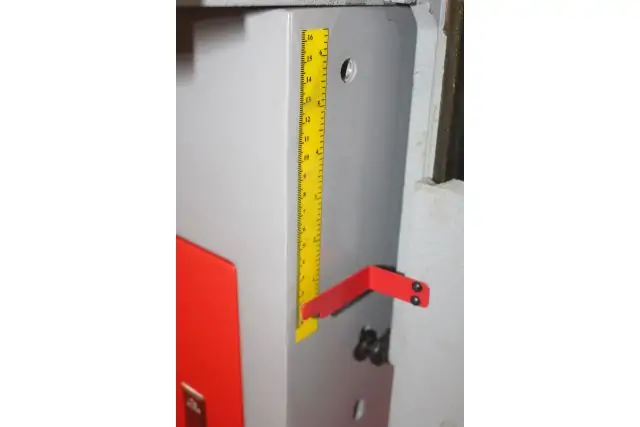

	НАСТРОЙКА Удобная настройка по шкалам с миллиметровой и угловой индикациями.

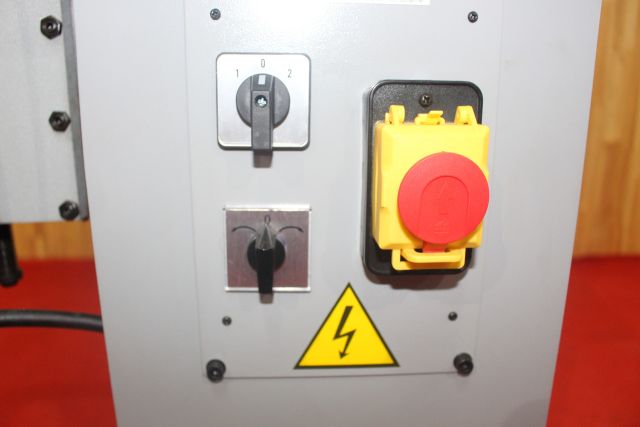

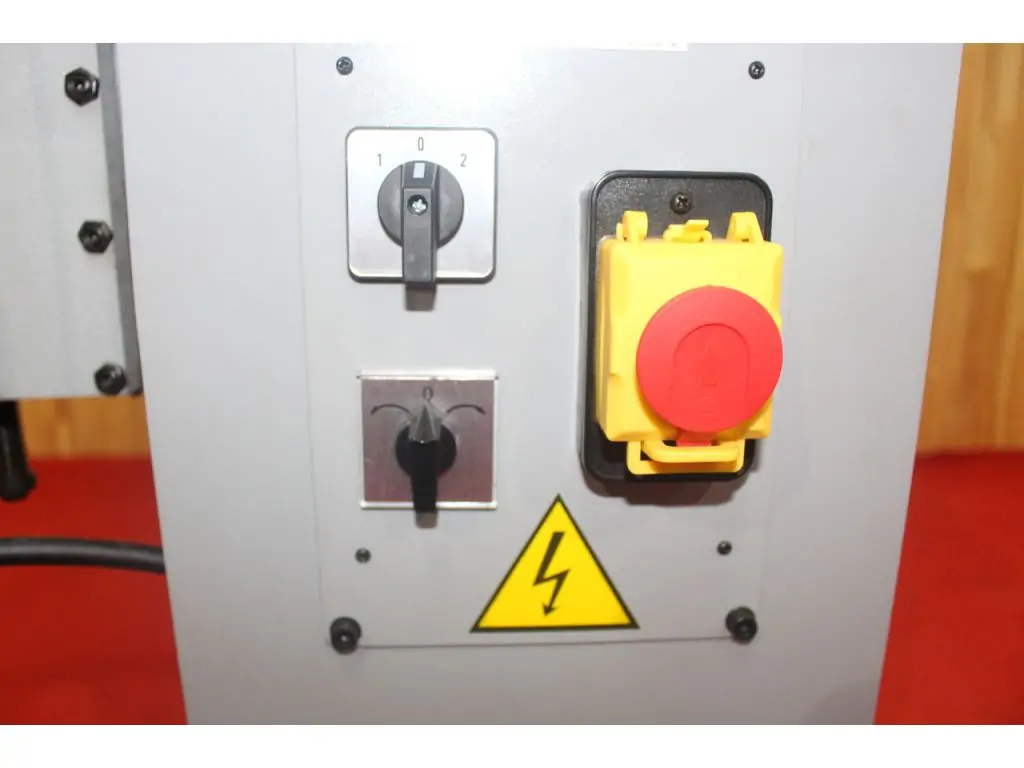

	КНОПКА АВТОСТОПА

Комплектация сверлильно-пазовального станка Holzmann LBM 290K

В стандартную комплектацию входят:

• Долбежное сверло 10 мм

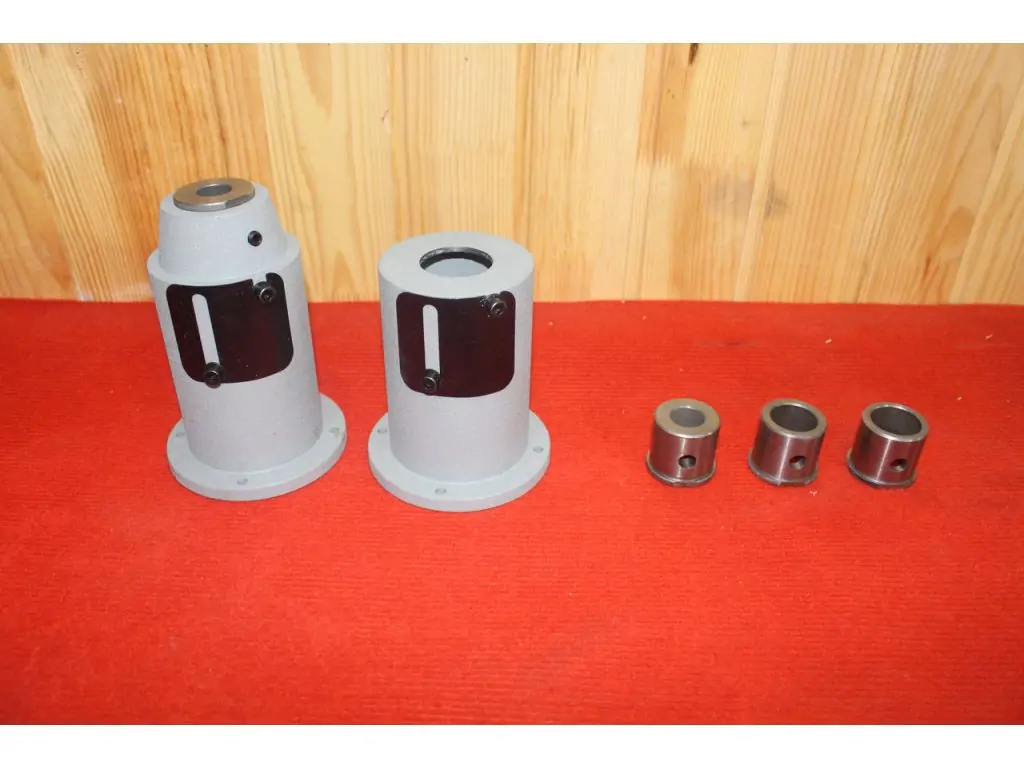

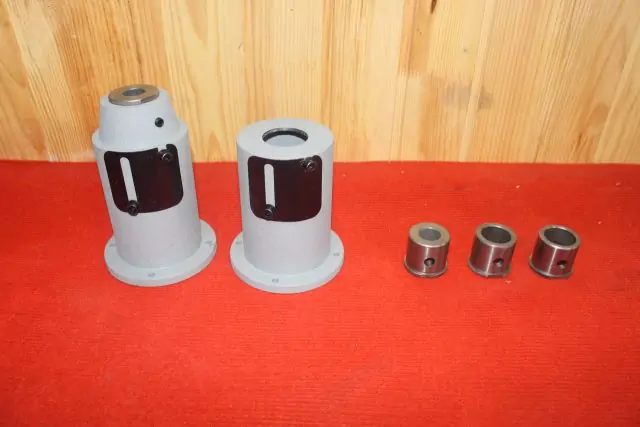

• 4 модуля-адаптера с долбежными сверлами (Ø 19 мм, 20 мм, 28 мм, 30 мм)

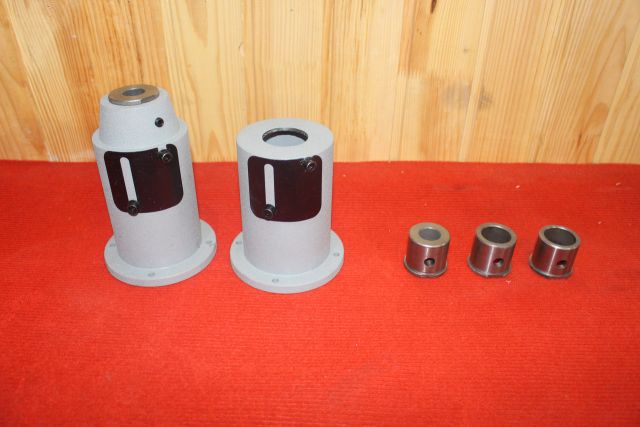

• Устройство под шканты с фиксированными позициями 16/ 20/ 22/ 25 мм
• 2 эксцентриковых прижима
• 2 конечных упора
• Рожковый ключ
• Торцевой ключ (3х6).

Частые вопросы

Для лучшего ознакомления со сверлильно-пазовальными станками просмотрите ответы на частые вопросы.

Чем горизонтальный сверлильно-пазовальный станок отличается от вертикального?

В горизонтальных станках шпиндель расположен горизонтально, а инструмент входит в заготовку сбоку. Это удобнее для длинных пазов (ланглохов), рамных и дверных конструкций. В вертикальных моделях шпиндель расположен вертикально, а инструмент входит сверху вниз, что оптимально для коротких пазов, глухих отверстий и мелких деталей.

Зачем в сверлильно-пазовальном станке нужно левое и правое вращение шпинделя?

Реверс шпинделя необходим для безопасного высвобождения инструмента без повреждения сверла или детали, более чистого выхода из паза или отверстия, лучшего контроля при работе с длинными пазами и стабильной работы с разными материалами.

Чем в сверлильно-пазовальном станке отличается глубина сверления от хода по высоте?

Глубина сверления определяет, насколько далеко инструмент заходит в материал, а ход по высоте – где именно по высоте детали будет расположен паз.

Какие параметры наиболее важны при выборе сверлильно-пазовального станка?

Важное значение имеют следующие параметры:

• Ход по ширине – определяет максимальную длину паза без переустановки детали
• Максимальная глубина сверления/пазования – как далеко инструмент может зайти в материал
• Ход по высоте – высота паза от края заготовки
• Мощность двигателя – влияет на возможность глубокого пазования и работы с твердыми материалами
• Наличие реверса (левое/правое вращение)
• Система фиксации заготовки
• Качество направляющих и механизмов подачи
• Возможность подключения аспирации.

Какая мощность сверлильно-пазовального станка нужна для профессиональной мастерской?

Базовый профессиональный уровень – это 3-4 кВт. Для работы с большими заготовками и твердыми породами требуется станок мощностью около 5 кВт.
