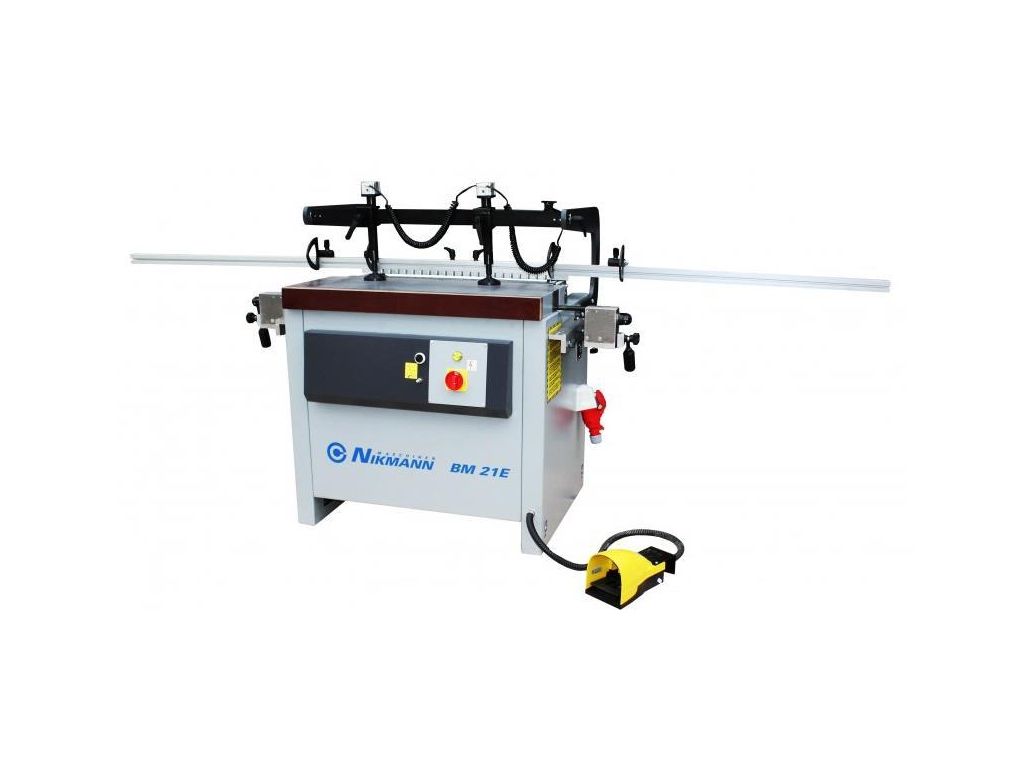

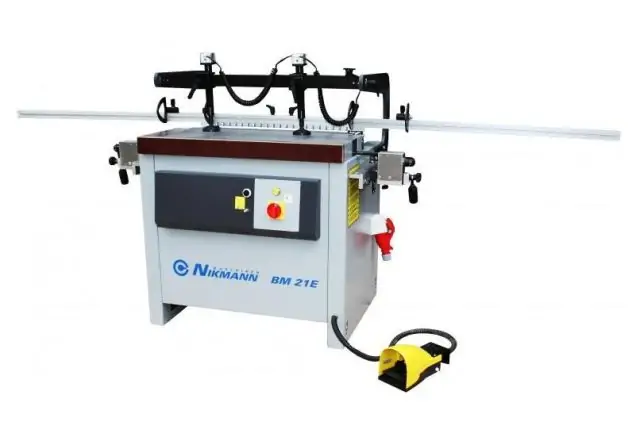

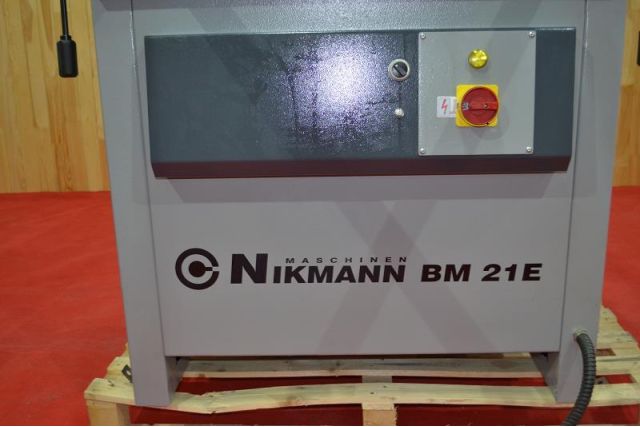

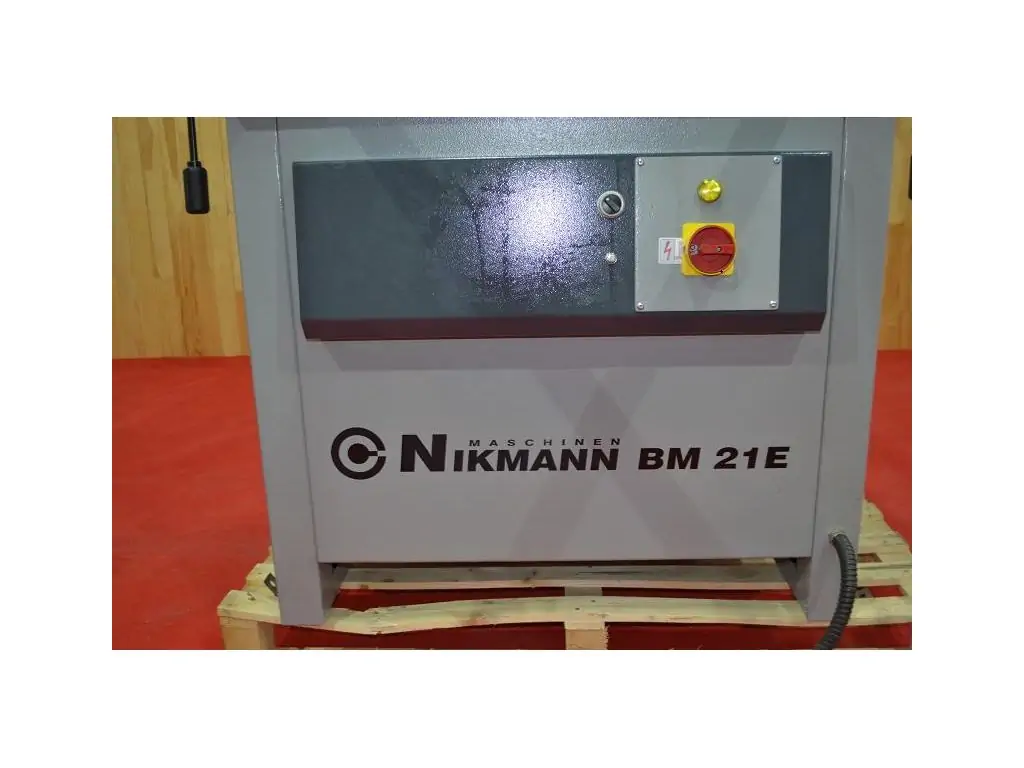

Сверлильно-присадочный станок Stomana BM 21E

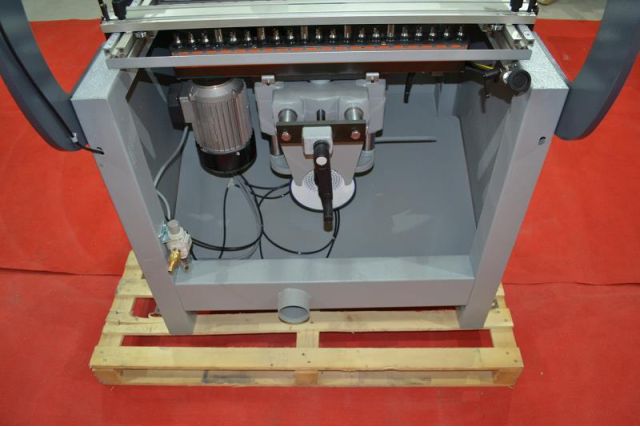

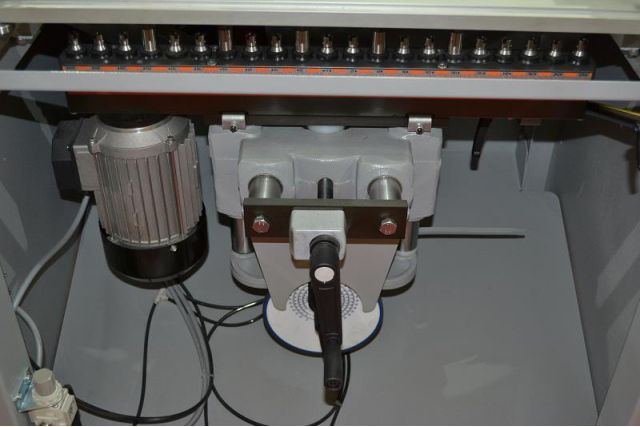

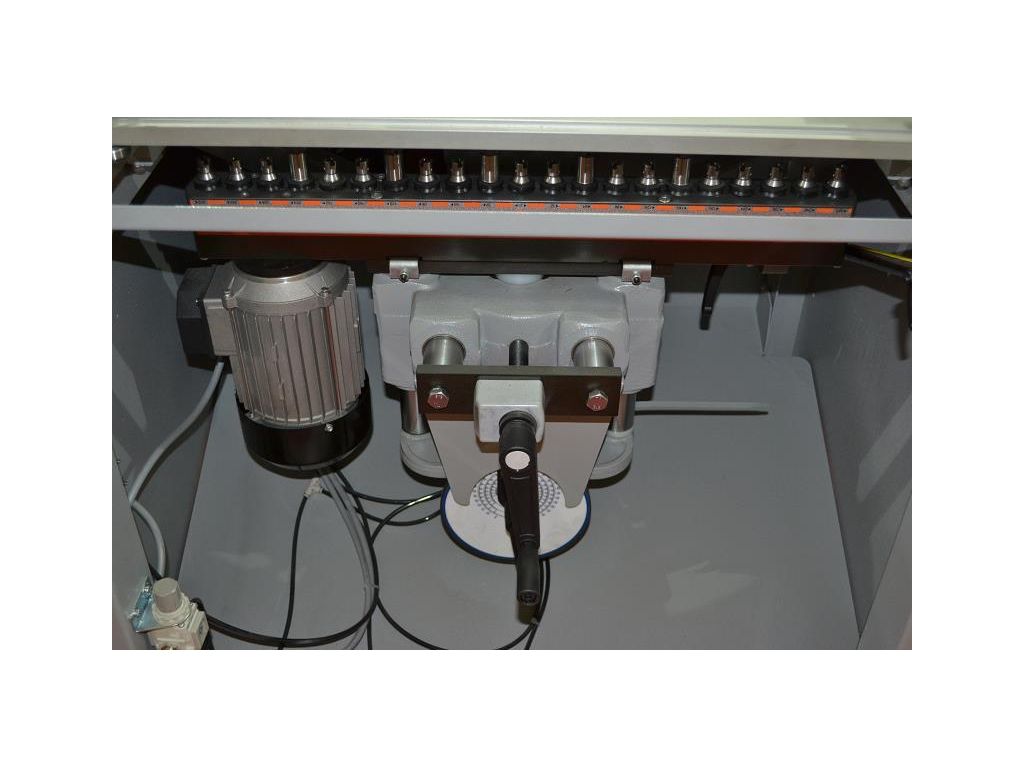

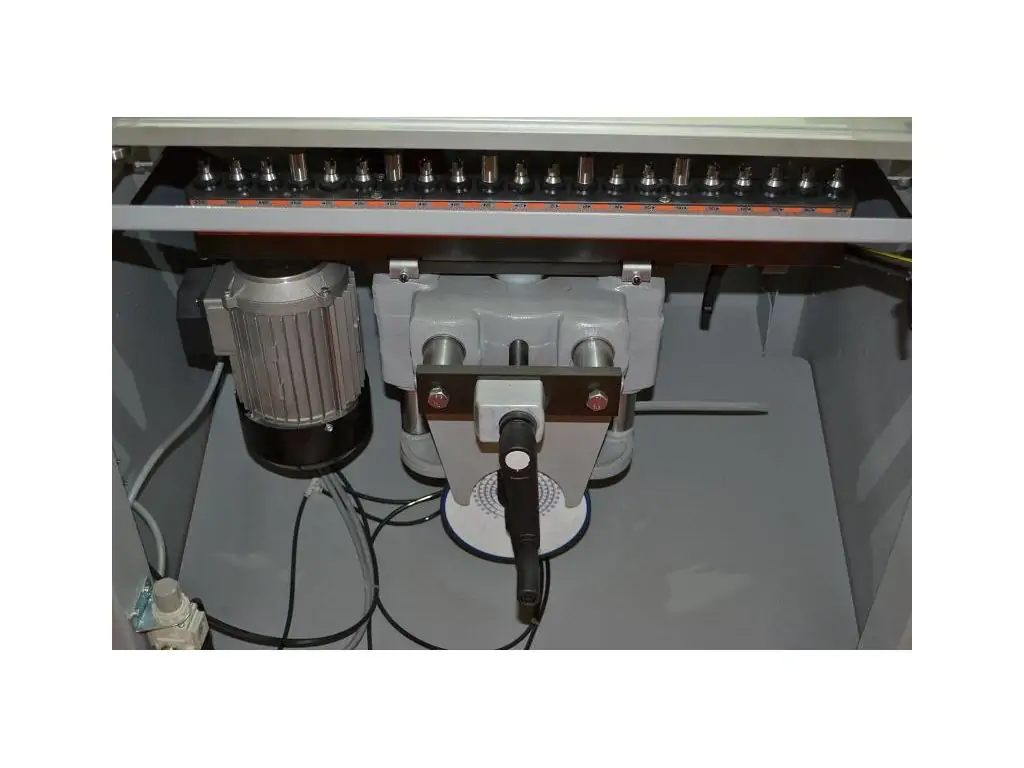

Сверлильно-присадочный станок Stomana BM 21E – это профессиональное оборудование для высокоточного сверления отверстий в плоскостях и торцах мебельных заготовок. Оснащен сверлильной головой на 21 шпиндель, каждый из которых является отдельным узлом с собственными подшипниками. Шаг между центрами шпинделей составляет 32 мм, что соответствует стандартам мебельного производства. Многошпиндельная конструкция обеспечивает высокую производительность станка, синхронность и повторяемость отверстий. Межосевое расстояние между крайними шпинделями 640 мм позволяет обрабатывать заготовки шириной до 850 мм. Максимальная глубина сверления составляет 65 мм. Для настройки глубины сверления есть револьверный механизм.

Поворот сверлильной головы с фиксированными положениями 0° /45°/ 90° обеспечивает быструю настройку станка и повторяемость углов сверления. Изменение положения головы, подача сверлильного узла и фиксация детали производятся с помощью пневматики. Для максимальной точности и удобства настроек этот многошпиндельный сверлильный станок оборудован двумя длинными линейками (левая и правая) с четырьмя передвижными упорами и миллиметровой регулировкой.

Особенности сверлильно-присадочного станка Stomana BM 21E

• Многошпиндельная конструкция (21 шпиндель)
• Шаг между шпинделями – 32 мм
• Отдельные прецизионные подшипники каждого шпинделя
• Синхронное вращение шпинделей со скоростью 2850 об/мин
• Межосевое расстояние - 640 мм
• Максимальная глубина сверления – 65 мм
• Максимальная ширина заготовки – 850 мм
• Мощность двигателя – 1,1 кВт/1,5 кВт
• Трехфазное питание
• Поворот сверлильной головы с фиксированными положениями 0°, 45° и 90°
• Изменение положения головы с помощью пневмопривода
• Пневматическая подача сверлильного узла с регулируемой скоростью
• Изменение скорости подачи регулятором на панели

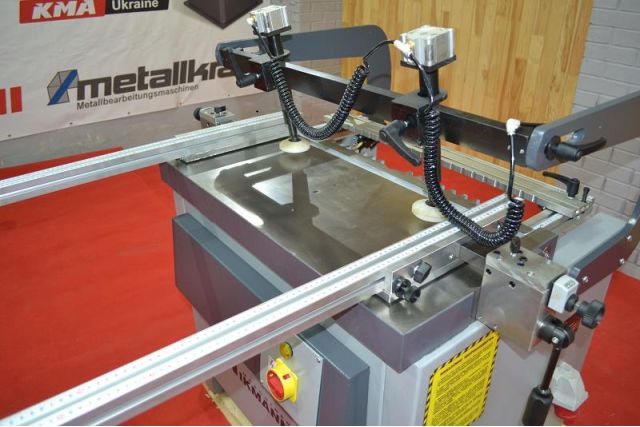

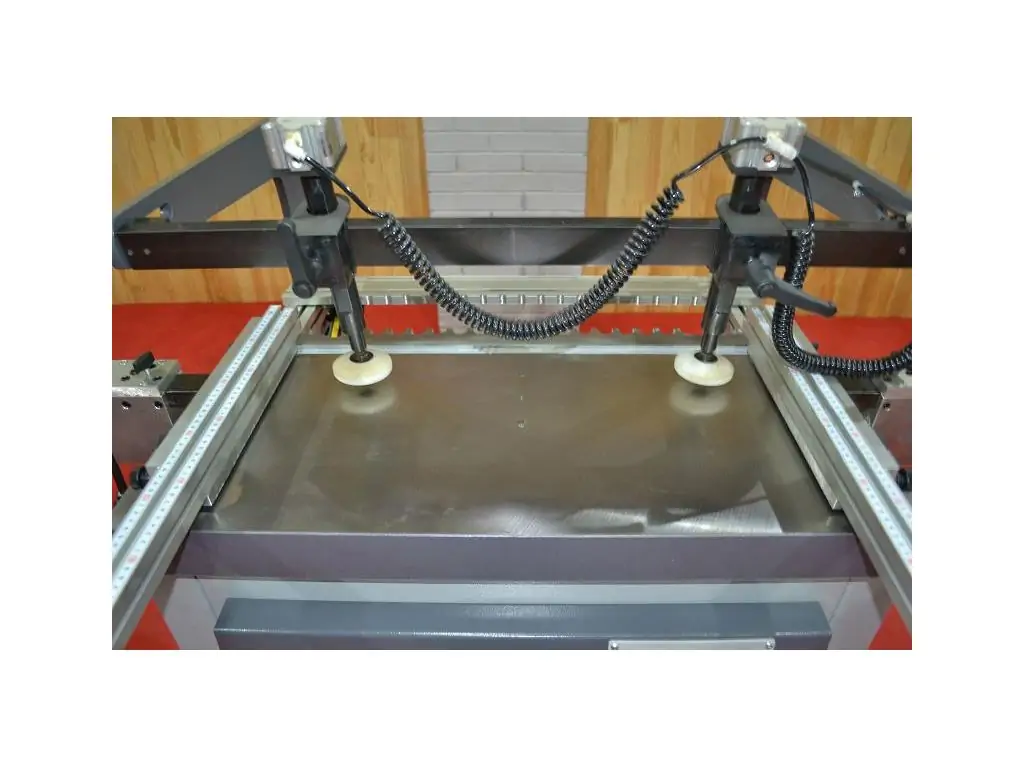

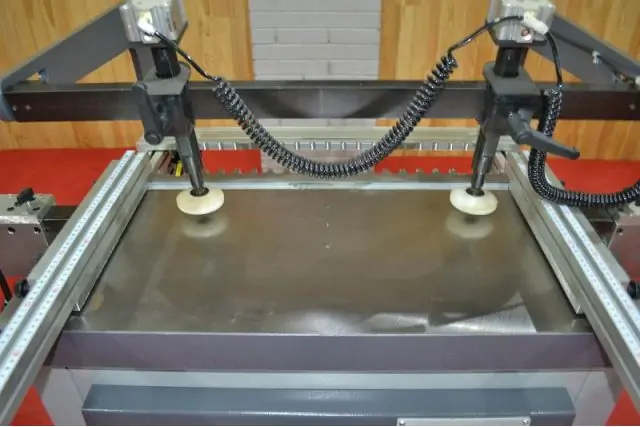

• Пневмоприжим заготовки с регулировкой усилия

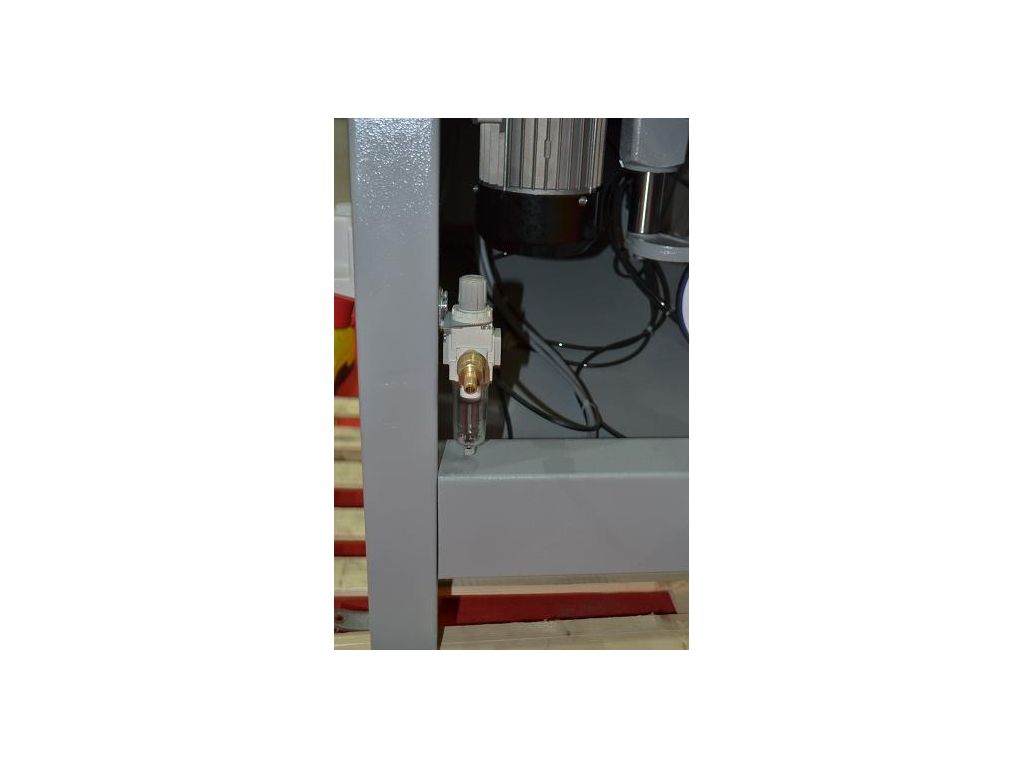

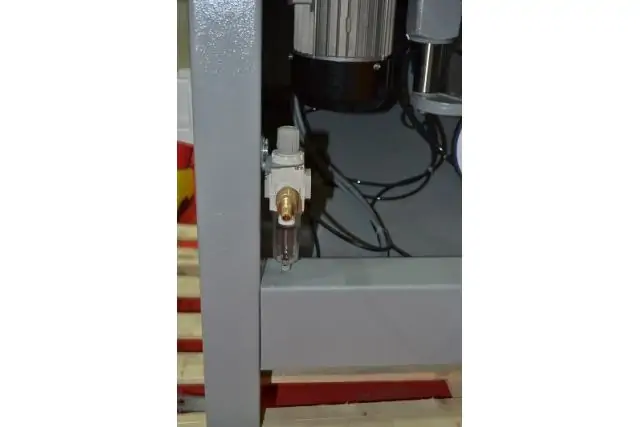

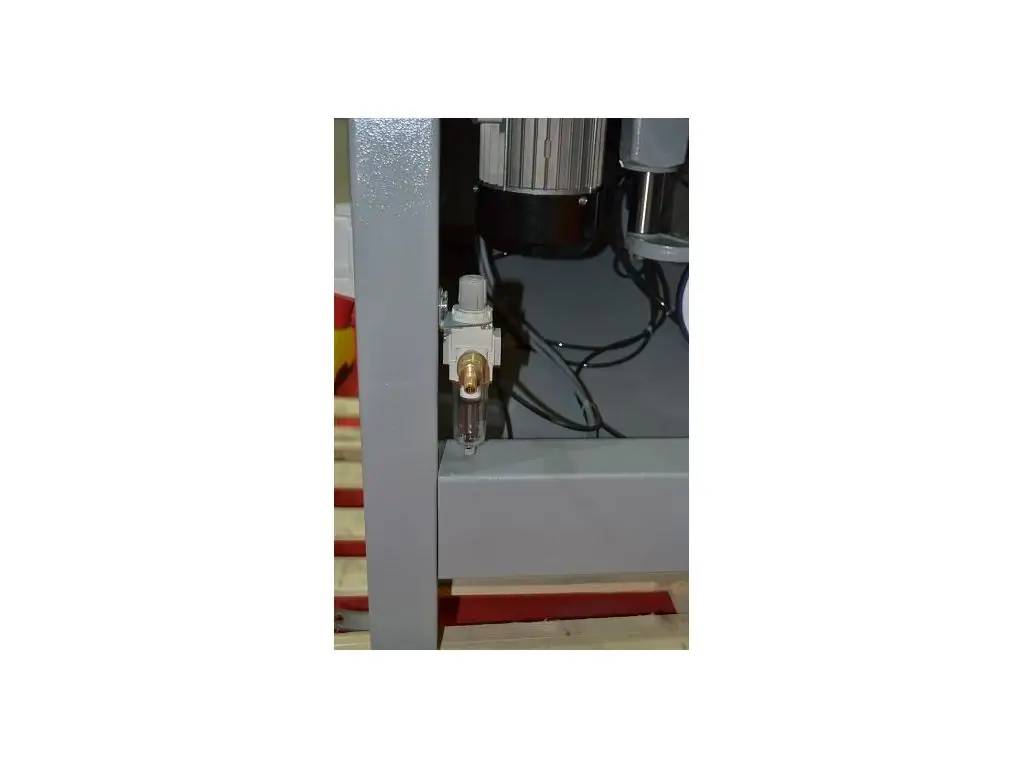

• Рабочее давление - 6 Бар
• Чугунный стол со шлифованной поверхностью

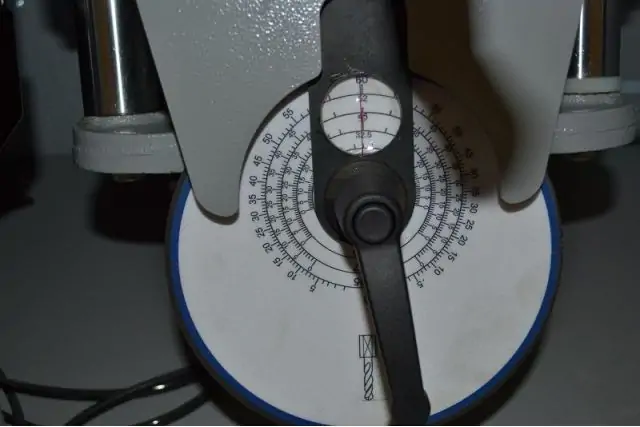

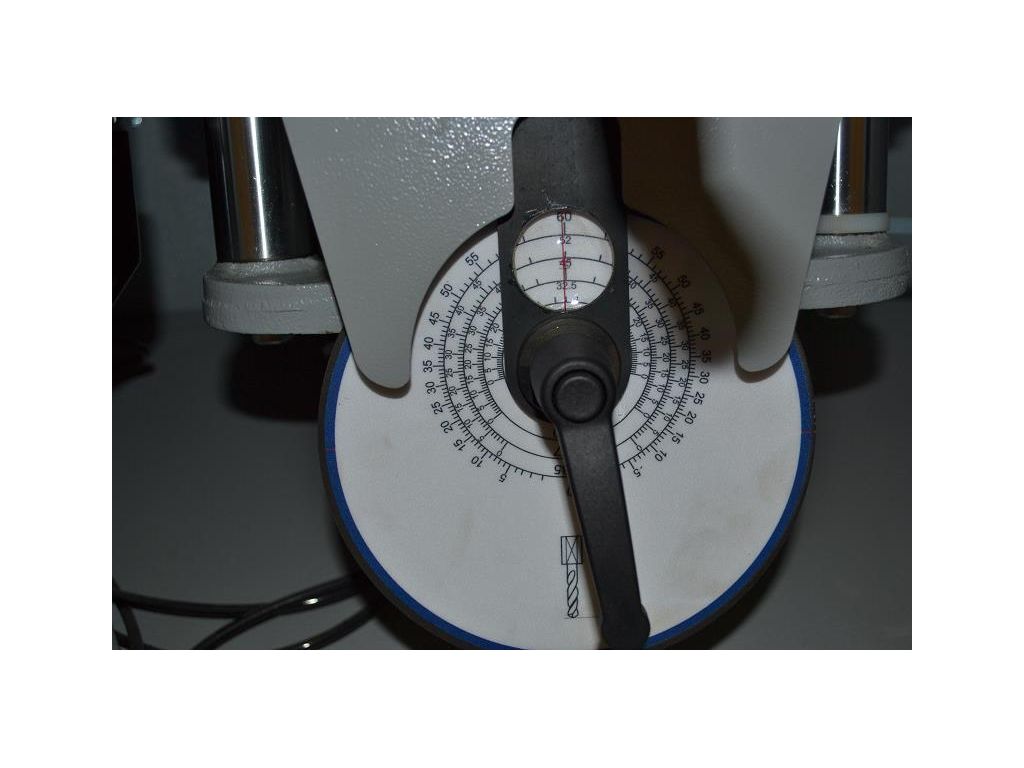

• Револьверный механизм для регулировки глубины сверления

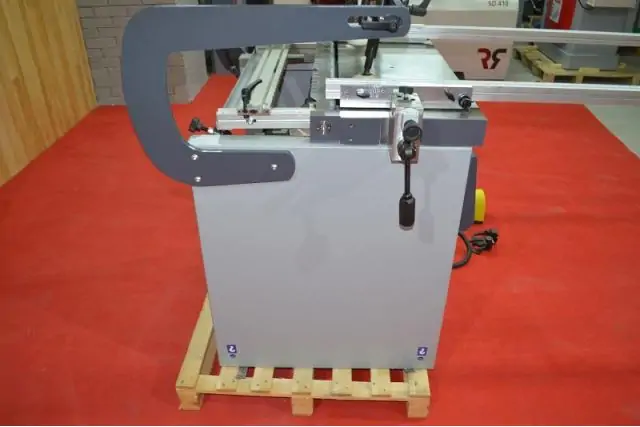

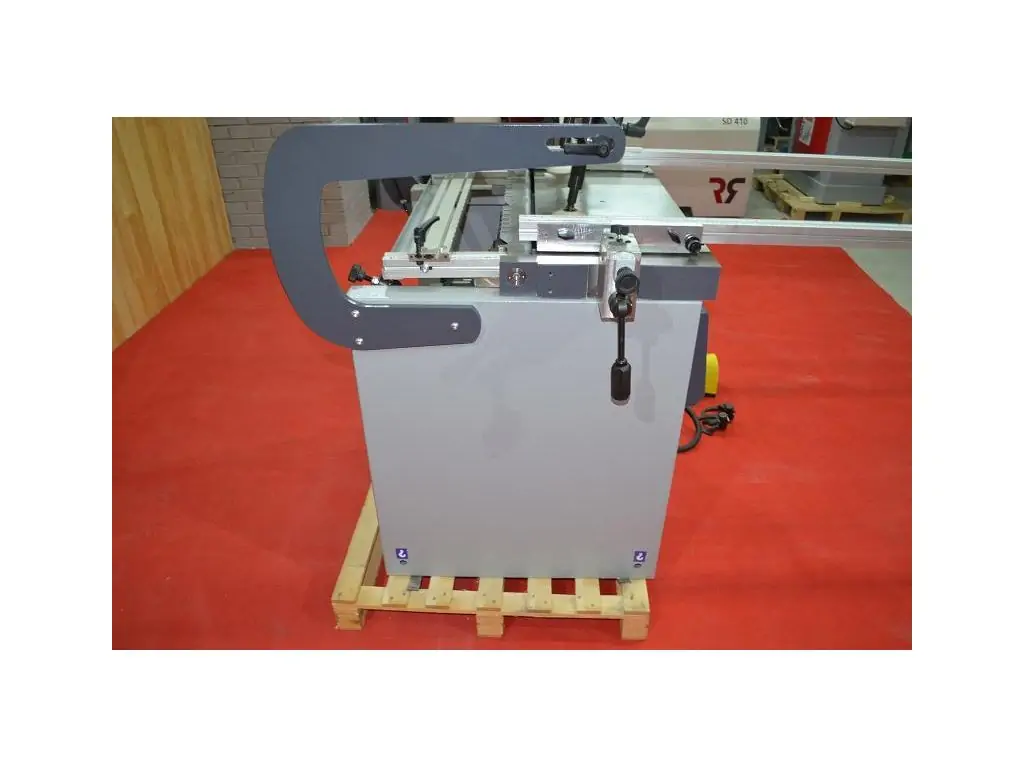

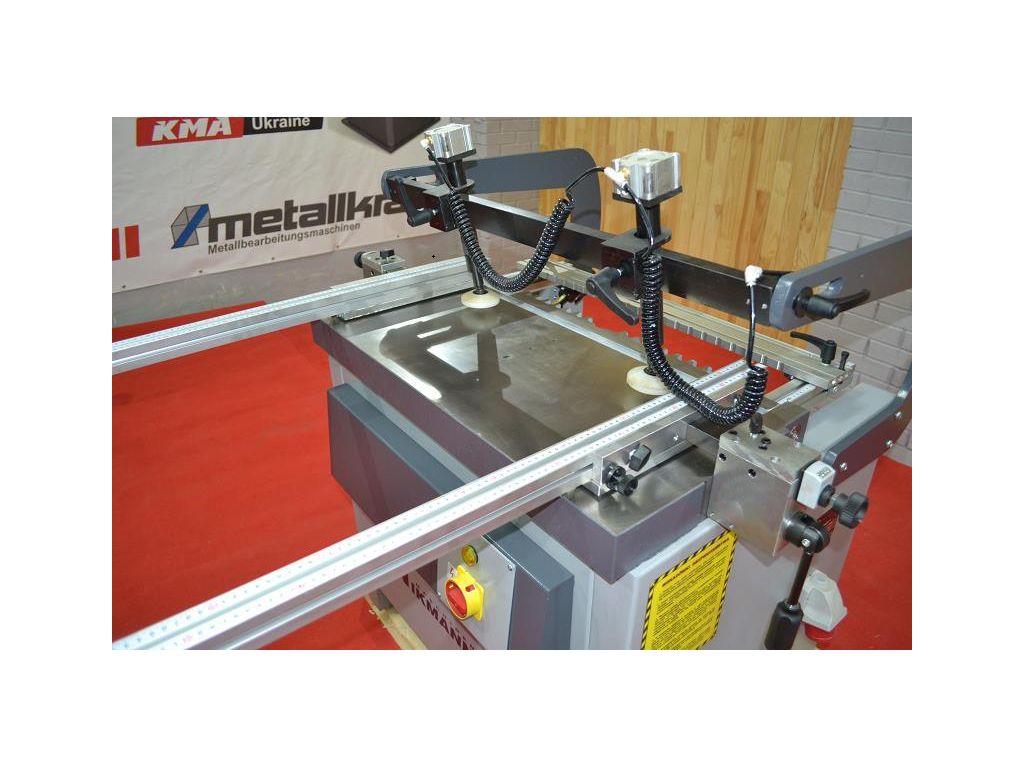

• Длинные поворотные линейки (левая и правая) с 4 упорами и миллиметровой регулировкой

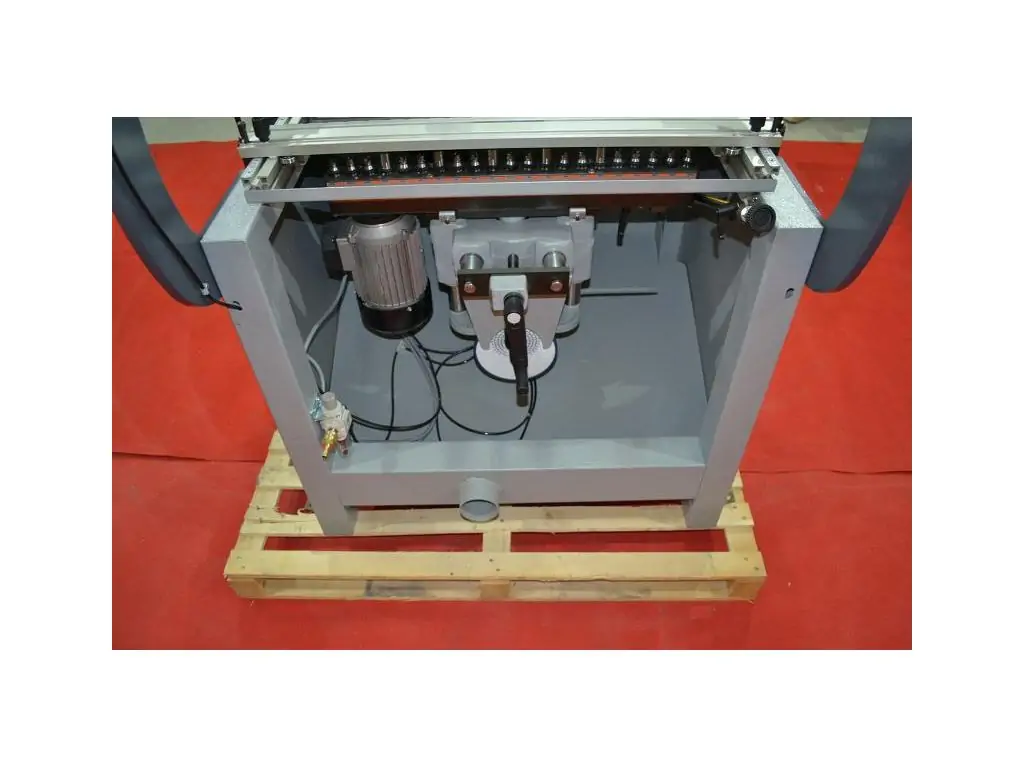

• Литая чугунная станина
• Габаритные размеры – 1320х1220х1400 мм
• Вес – 275 кг.

Частые вопросы

Ответы на вопросы помогут лучше разобраться в особенностях и преимуществах многошпиндельных сверлильно-присадочных станков.

Какие преимущества многошпиндельного станка по сравнению с одношпиндельным?

Многошпиндельные станки обладают значительно более высокой производительностью и точностью, так как они выполняют сверление большого количества отверстий за один цикл без переустановки детали.

Почему многошпиндельные станки работают по системе 32 мм?

Система 32 мм – это европейский стандарт мебельной присадки, который обеспечивает совместимость с большинством фурнитуры. Фиксированный шаг между шпинделями упрощает настройку и гарантирует повторяемость отверстий.

Какие преимущества пневмоприжима заготовки в многошпиндельном станке?

Пневмоприжим обеспечивает несколько важных преимуществ:

• Большое усилие прижатия и надежная фиксация детали
• Равномерное распределение давления
• Автоматическая подстройка под толщину заготовки
• Высокая скорость позиционирования.

Зачем многошпиндельному станку пневмоподача?

Пневмоподача обеспечивает равномерное и повторяющееся движение сверл, независимо от оператора. Это уменьшает вероятность сколов, улучшает чистоту отверстий и увеличивает ресурс инструмента.

Почему станина сверлильно-присадочного станка должна быть массивной?

Потому что массивная станина гасит вибрации, обеспечивает стабильную геометрию и повышает точность сверления.
