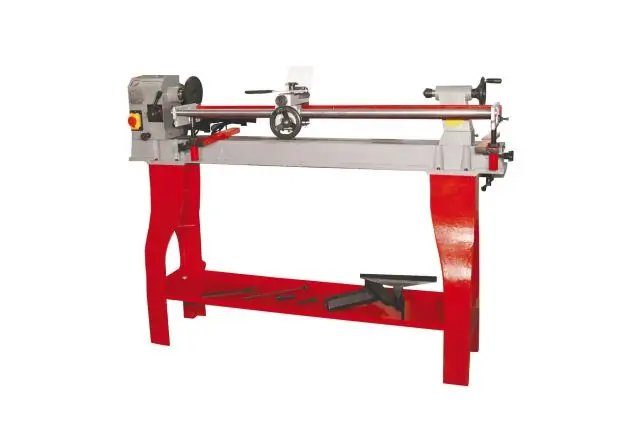

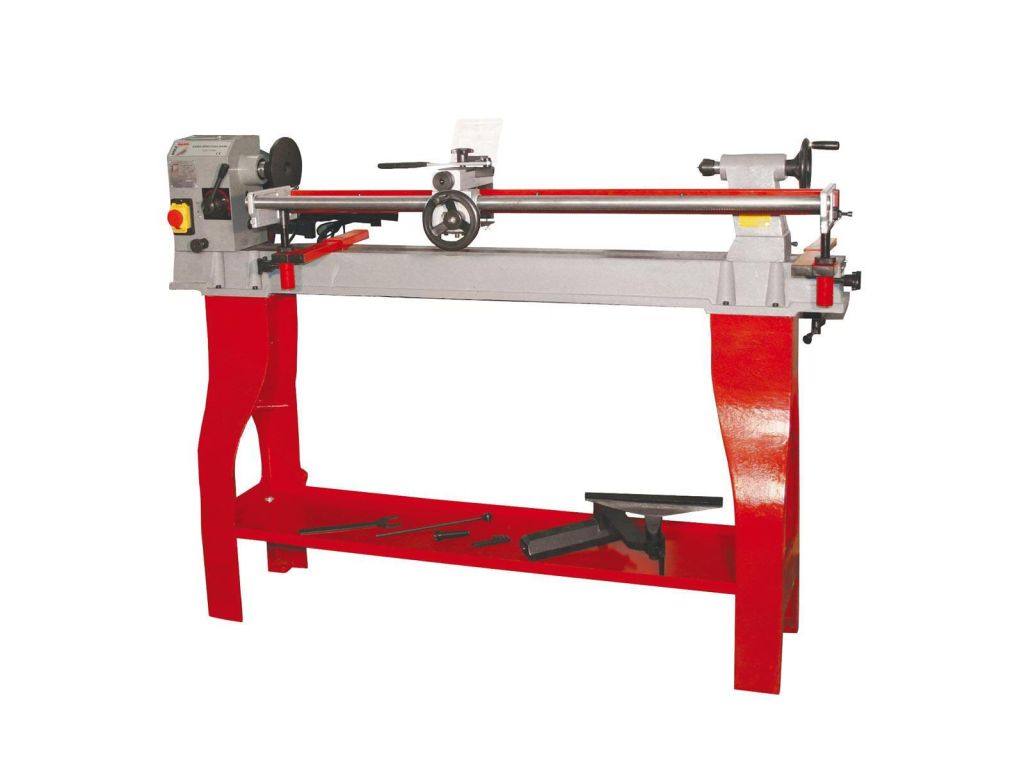

Токарный станок Holzmann VD 1100N 230 В

Токарный станок Holzmann VD 1100N 230 В – это профессиональное оборудование для точения цилиндрических, конических и фасонных заготовок из древесины, нарезания резьбы и изготовления одинаковых деталей по оригиналу или по шаблону. Межцентровое расстояние составляет 1100 мм, максимальный диаметр обработки над станиной – 185 мм. Оснащен копировальным устройством с длиной копирования до 1000 мм.

Поворотная на 90° передняя бабка позволяет обтачивать заготовки больших диаметров вне станины, что существенно повышает универсальность станка. Асинхронный двигатель мощностью 1,1 кВт поддерживает стабильные обороты под нагрузкой, обеспечивая эффективную работу со всеми породами древесины. Плавная регулировка скорости в диапазоне 500-2000 об/мин позволяет максимально оптимизировать режим обработки под материал. Конус шпинделя М33 и задняя бабка с конусом МК2/МТ2 делают этот копировальный токарный станок по дереву совместимым с широким спектром оснастки.

Особенности токарного станка Holzmann VD 1100N 230 В

• Напряжение питания – 230 В
• Мощность двигателя – 1,1 кВт
• Расстояние между центрами – 1100 мм
• Максимальный диаметр обработки над станиной – 185 мм
• Копировальное устройство с длиной работы копира 1000 мм
• Высота центра копирования – 80 мм
• Отверстие шпинделя – 12 мм
• Конус шпинделя М33
• Поворотная на 90° передняя бабка
• Ход пиноли задней бабки - 60 мм
• Конус задней бабки МК2/МТ2
• Быстрая настройка передней и задней бабок
• Станина, передняя и задняя бабки из серого чугуна
• Высокая жесткость конструкции
• Габаритные размеры – 340х1620х430 мм
• Вес – 119 кг.

Комплектация токарного станка Holzmann VD 1100N 230 В

В стандартную комплектацию входят:

• Опорная рама
• 4-зубцовый поводковый патрон
• Вращающийся центр на шарикоподшипниках
• Планшайба
• Копировальное устройство
• Подручник
• Сервисный инструмент.

Частые вопросы

Больше узнать о копировально-токарных станках по дереву, их преимуществах и особенностях можно из ответов на вопросы.

Зачем токарному станку копировальный механизм?

Копировальный механизм в токарном станке по дереву нужен для быстрого и точного изготовления одинаковых деталей сложной формы без необходимости ручной формовки каждой заготовки, что особенно важно для серийного производства.

Как работает копировальный механизм токарного станка по дереву?

Копировальный механизм состоит из трех основных элементов: шаблона, копировального щупа или ролика и резца, повторяющего движение щупа. Когда щуп двигается по шаблону, резец повторяет то же движение и формирует ту же геометрию на заготовке.

Зачем переднюю бабку токарного станка делают поворотной?

В стандартном положении диаметр обработки ограничен расстоянием от шпинделя до станины. При поворотной передней бабке обработка выполняется сбоку станины. Можно установить планшайбу и обрабатывать большие детали, не помещающиеся над станиной.

Какая реальная точность копирования на токарном станке с механическим копиром?

Типичная точность для профессиональных копировально-токарных станков составляет ±0,05-0,15 мм. На точность копирования влияют жесткость станины, точность направляющих, качество копировального механизма и точность шаблона.

Какой материал шаблона будет наилучшим для копировально-токарного станка по дереву?

Для профессионального использования и серийных производств лучше всего подойдет шаблон из стали, который практически не изнашивается и не деформируется. Даже после тысячи копирований форма остается точной. Для малых и средних производств подойдут шаблоны из алюминия или текстолита.
