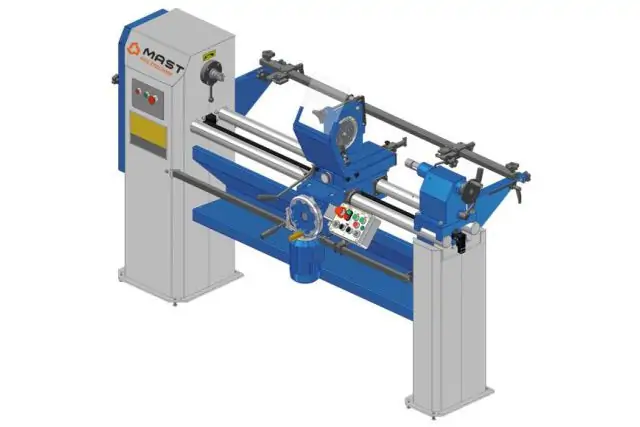

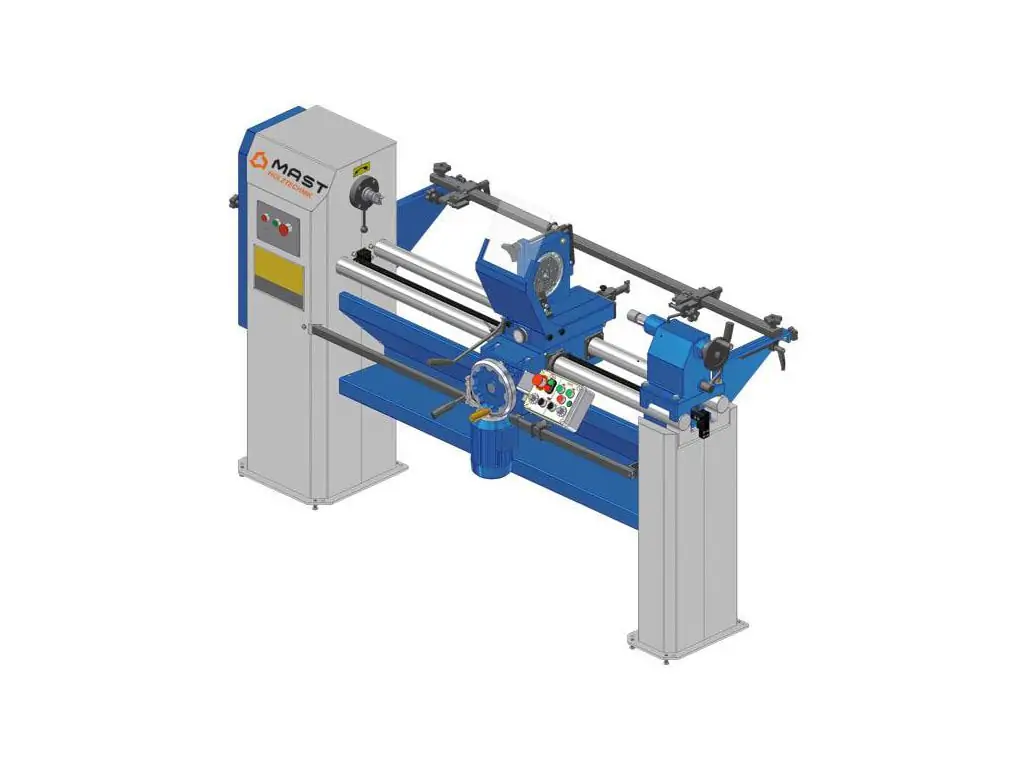

Токарный станок MAST Holztechnik CL 1201A – это профессиональное оборудование для высокоточной обработки заготовок из древесины и серийного изготовления идентичных деталей в мебельном и столярном производствах. В стандартную комплектацию входит копировальное устройство с глубиной обработки 65 мм и длиной обработки 1270 мм. Преимуществом модели является возможность обработки больших диаметров (610 мм над направляющими и 420 мм над суппортом и при копировании). Автоматизированная подача обеспечивает постоянную и равномерную скорость движения суппорта вдоль оси заготовки, а плавная регулировка оборотов шпинделя в диапазоне 375-3250 об/мин с помощью частотного преобразователя позволяет точно подобрать оптимальную скорость обработки.

Резьба M45х4,5 и конус MK3 обеспечивают надежное крепление оснастки и стабильную передачу высокого крутящего момента. Жесткая, массивная конструкция из серого чугуна минимизирует вибрацию и обеспечивает высокую точность обработки. Мощный функционал, надежность и безотказность делают этот копировальный токарный станок отличным выбором для профессиональных работ.

Технические характеристики токарного станка MAST Holztechnik CL 1201A

Преимущества токарного станка MAST Holztechnik CL 1201A

• Трехфазное питание
• Асинхронный двигатель мощностью 1,1 кВт/ 1,5 кВт
• Диаметр обработки над направляющими - 610 мм, над суппортом/копиром - 430 мм
• Максимальная длина детали – 1270 мм
• Копировальное устройство в стандартной комплектации
• Длина копирования – 1270 мм, глубина копирования – 65 мм
• Точность копирования - +/- 0,1 мм
• Автоматизированная подача суппорта
• Движение суппорта по круглым хромированным направляющим
• Резьба шпинделя M45x4.5
• Конус шпинделя MK3
• Плавная регулировка скорости вращения в диапазоне 375-3250 об/мин с помощью частотного преобразователя
• Ножевая опора (подручник) 10'' (254 мм) для ручной обработки
• Передвижные упоры для настройки длины обработки
• Упор-ограничитель для ручной обработки
• Защитный экран
• Защита от перегрузки двигателя
• Конечный выключатель для защиты от запуска при открытой крышке
• Жесткая конструкция из серого чугуна весом 490 кг.

Доступные опции токарного станка MAST Holztechnik CL 1201A

• Механизм для нарезания спиральных канавок с шагом 3”(76), 4”(102), 6”(152), 8”(203), 12”(305), 16”(406), 24”(609 мм)
• Подвижный люнет с резцом
• Недвижимый люнет для круглых заготовок
• Недвижимый люнет для квадратных заготовок.

Конструктивные особенности токарного станка MAST Holztechnik CL 1201A

	КОПИРОВАЛЬНОЕ УСТРОЙСТВО Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону.
	ПОДВИЖНЫЙ ЛЮНЕТ (ОПЦИЯ!!!) Служит дополнительной опорой в процессе обработки, исключая вибрацию заготовки и повышая качество получаемой продукции.
	НЕДВИЖИМЫЙ ЛЮНЕТ (ОПЦИЯ!!!) Служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и улучшает качество продукции.
	ЗАДНЯЯ БАБКА Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки.
	ВЕДУЩИЙ ЦЕНТР Привод вращения заготовки осуществляется с помощью зазубренного центра. Крепление ведущих центров производится по конусу MK3, что позволяет устанавливать любой центр с такой посадкой.
	НАСТРОЙКА ДЛИНЫ ОБРАБОТКИ Длина обработки заготовки настраивается с помощью передвижных упоров. Для работы в ручном режиме с помощью маховика используется упор-ограничитель.
	ПОДРУЧНИК Входит в комплект поставки и позволяет точить заготовки вручную.
	МАССИВНЫЕ НАПРАВЛЯЮЩИЕ Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным направляющим, что обеспечивает длительный срок службы оборудования и сохранение точности обработки на весь период эксплуатации.

Комплектация токарного станка MAST Holztechnik CL 1201A

В стандартную комплектацию входят:

• Копировальное устройство
• 2 копировальных резца 16х16 мм
• Ножевая опора 10” (254 мм)
• Планшайба Ø 10'' (254 мм)
• Ведущий центр MK3
• Вращающийся центр MK3
• Прут для выбивания
• Стойка с гнездами для 4 резцов
• Инструменты для обслуживания.

Частые вопросы

Больше о токарно-копировальных станках и особенностях их конструкции и эксплуатации - в ответах на частые вопросы.

Какие преимущества автоматизированной подачи суппорта в копировально-токарном станке?

При ручной подаче скорость движения суппорта неизбежно изменяется (особенно на большой длине), что приводит к неравномерному съему материала и искажению профиля. Автоматизированная подача гарантирует, что копировальный резец движется стабильно, обеспечивая высокую точность повторяемости формы. Благодаря равномерной подаче и отсутствию микроскопических рывков резца качество обработанной поверхности значительно выше.

Что такое подручник и какая его роль в токарно-копировальном станке?

Подручник (ножевая опора) – это специальная съемная или регулируемая опорная планка, устанавливаемая на станину токарного станка. Его поверхность, как правило, расположена параллельно оси вращения заготовки. Подручник позволяет выполнять обработку в ручном режиме, служа стабильной точкой опоры для ручного резца.

Какие преимущества дает частотный преобразователь в токарно-копировальном станке?

Частотный преобразователь обеспечивает плавную регулировку скорости вращения шпинделя в рабочем диапазоне, а не только несколько фиксированных скоростей. Скорость можно регулировать мгновенно, без необходимости останавливать станок, что значительно повышает производительность и экономит время.

Почему копировально-токарные станки нуждаются в массивной станине?

Копирование создает значительно большие поперечные усилия, чем ручное точение. Легкая станина будет вибрировать, что снизит точность и создаст волны на деталях. Чугун или толстостенная сталь обеспечивают поглощение вибраций и сохраняют геометрию станка в течение всего срока эксплуатации.

Для чего в токарно-копировальном станке используются люнеты?

Люнеты используются в токарно-копировальных станках для поддержания длинных, тонких заготовок в процессе обработки. Их главная роль - предотвратить прогиб и вибрацию заготовки, что обеспечивает высокую точность точения и качество поверхности.
