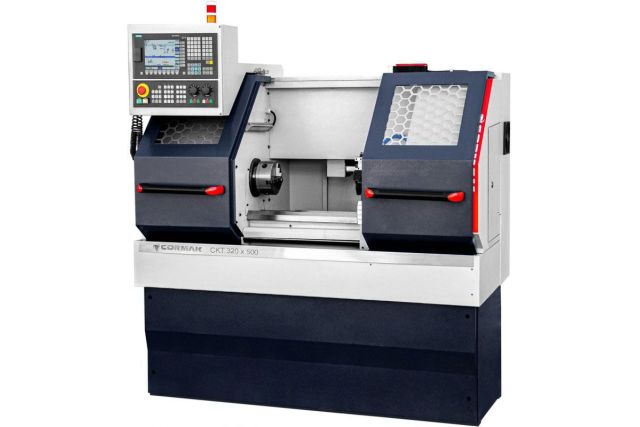

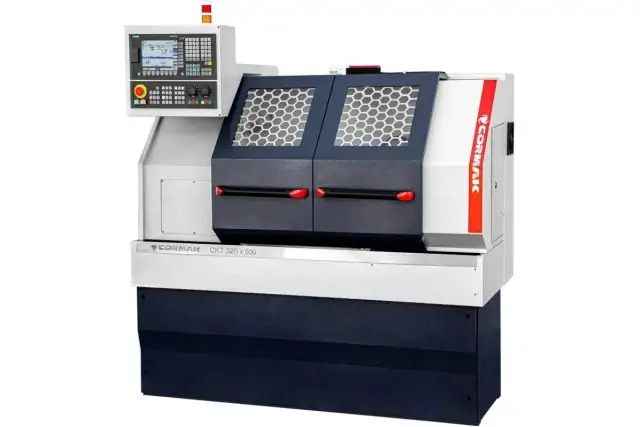

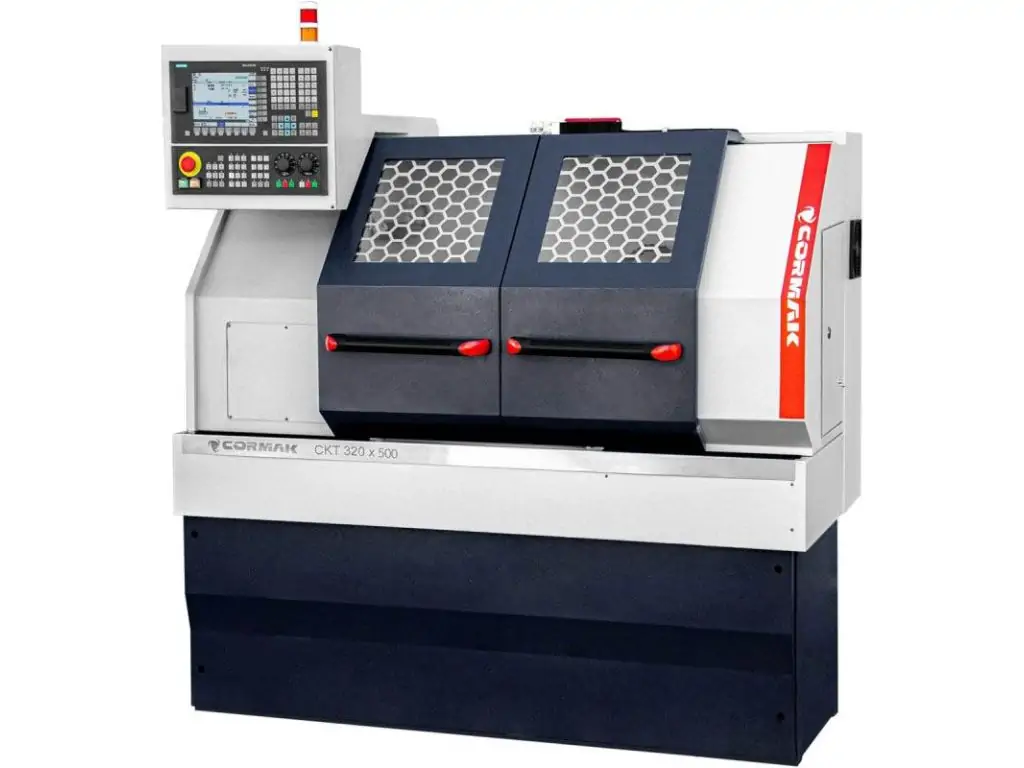

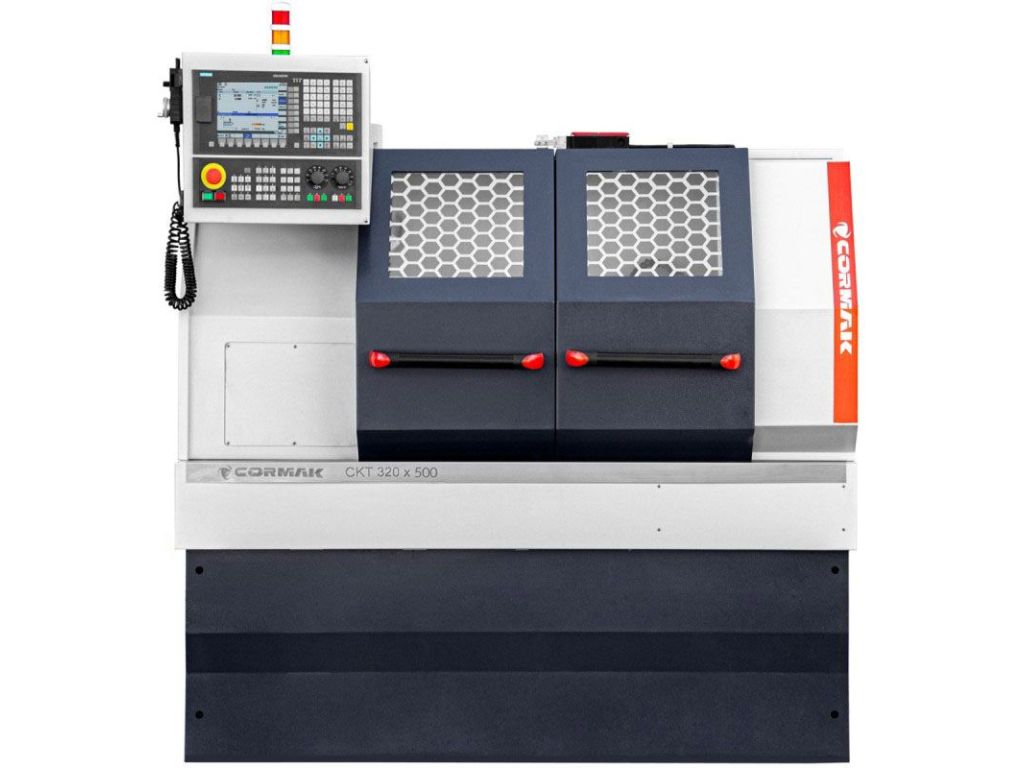

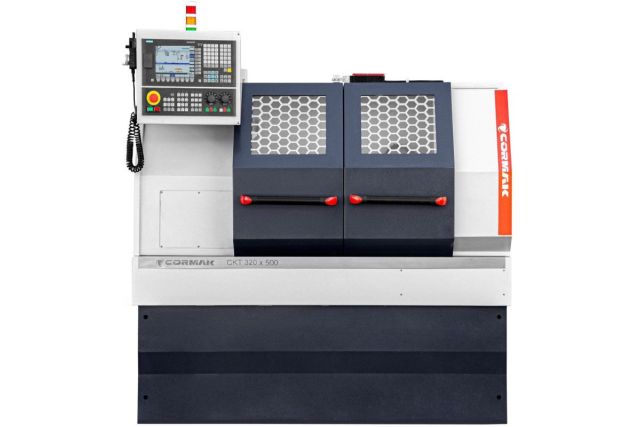

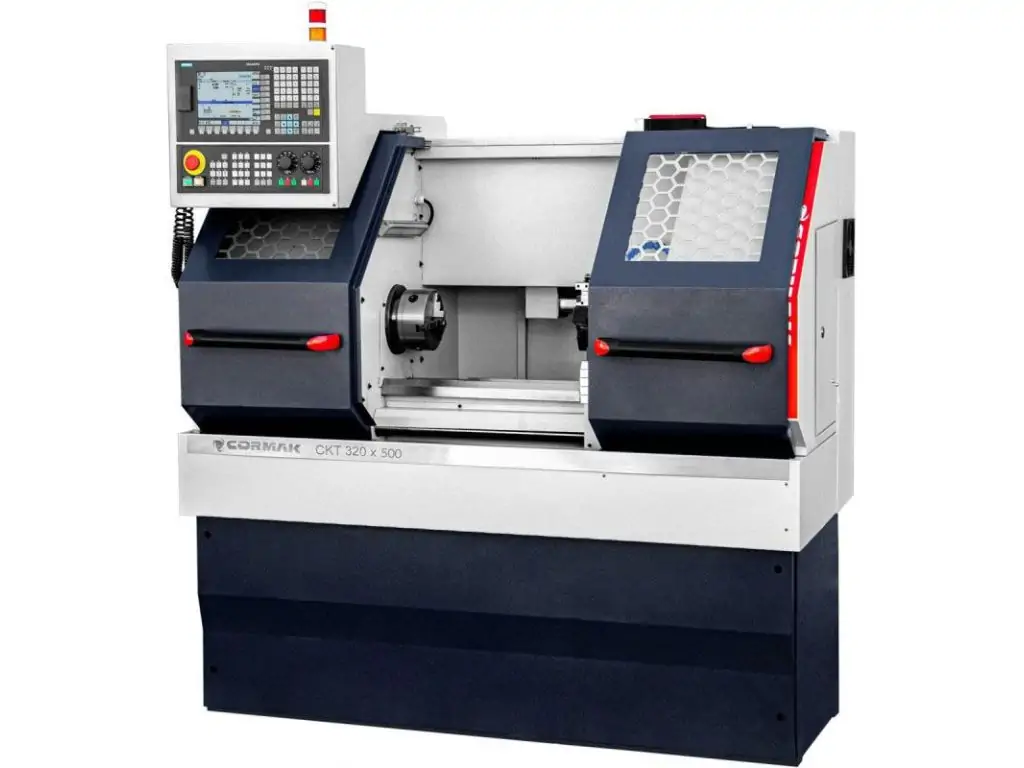

Токарный станок с ЧПУ Cormak 320x500 SAM6

Токарный станок с ЧПУ Cormak 320x500 SAM6 с компактными габаритами и возможностями полноценного промышленного оборудования будет эффективным решением для высокоточной серийной обработки небольших деталей на малых и средних производствах, в ремонтных и сервисных цехах, а также для стартапов, которым нужна гибкость в производственных заданиях и быстрая окупаемость. Оснащен системой управления Siemens Sinumerik 808D, которая обеспечивает высокую точность и повторяемость, простая в освоении и знакома многим операторам ЧПУ. Станок рассчитан на работу с деталями длиной до 500 мм и диаметром до 320 мм. Возможность выполнения широкого спектра токарных работ (наружное и внутреннее точение, торцовка, сверление, зенкование, развертывание, нарезание резьбы и т.п.) делает его универсальным для разных производственных задач.

Шпиндель с отверстием 32 мм и конусом MT5 установлен на прецизионных подшипниках, что минимизирует биение и гарантирует стабильные обороты под нагрузкой. Плавная регулировка оборотов в диапазоне 100-2500 об/мин позволяет адаптировать режим обработки под материал заготовки. Продольная и поперечная подачи реализованы через шариковинтовые пары (ШВП) и управляются серводвигателями Siemens, что обеспечивает плавное движение без рывков, высокую точность позиционирования и повторяемость в серии. Высокоэффективные системы охлаждения и автоматической смазки делают этот компактный токарный ЧПУ станок надежным и безотказным на долгие годы.

Особенности токарного станка с ЧПУ Cormak 320x500 SAM6

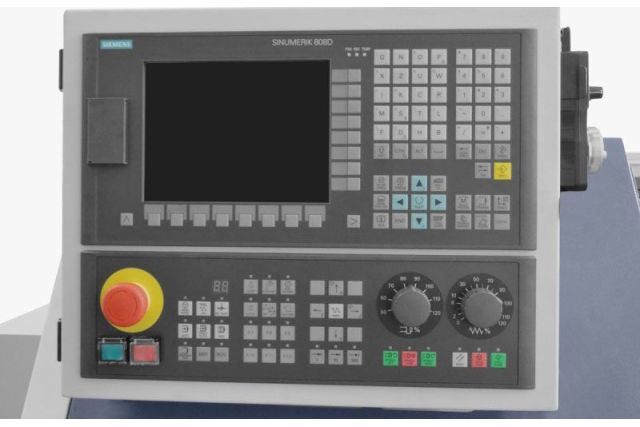

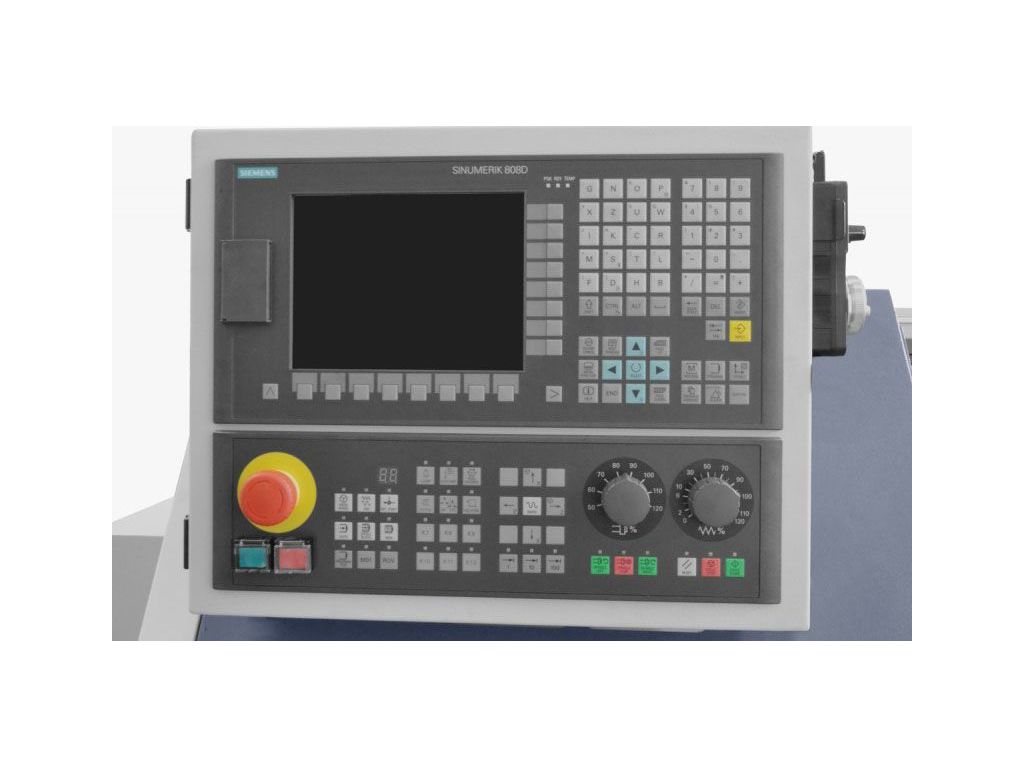

• Система управления Siemens Sinumerik 808D
• Простая, интуитивно понятная панель управления
• Поддержка стандартных G-кодов и CAD/CAM-систем
• Межосевое расстояние - 500 мм
• Максимальный диаметр обработки над станиной – 320 мм
• Максимальный диаметр обработки над суппортом – 90 мм
• Двигатель 2,2 кВт с инверторным управлением
• Плавная регулировка оборотов в диапазоне 100-2500 об/мин
• Прецизионные подшипники шпинделя
• Проходное отверстие шпинделя 32 мм
• Конус шпинделя MT5
• Шариковинтовые пары (ШВП) и серводвигатели Siemens продольной и поперечной осей

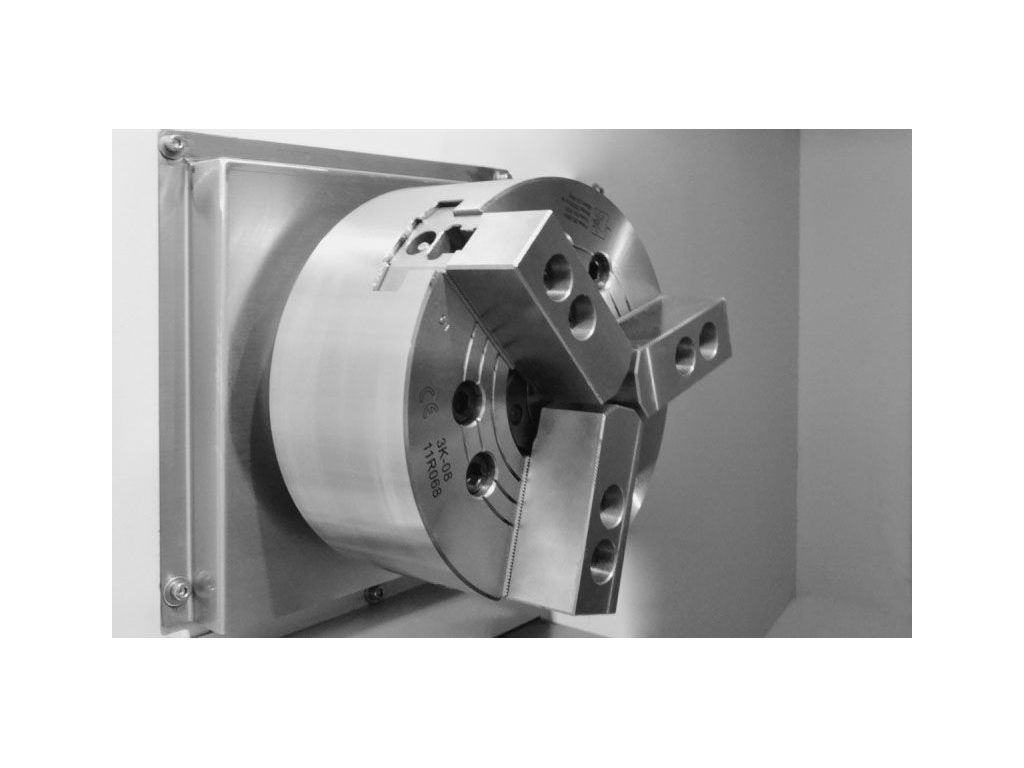

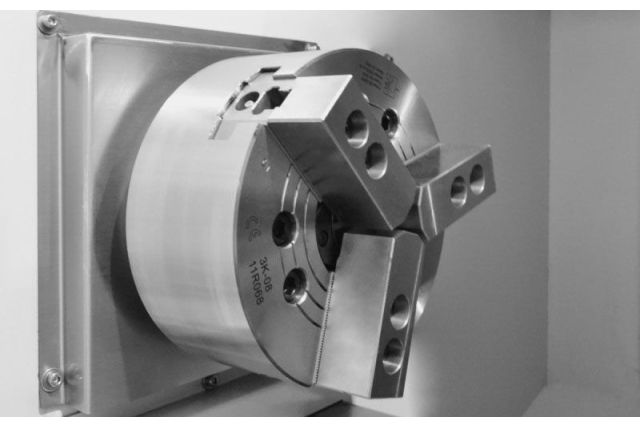

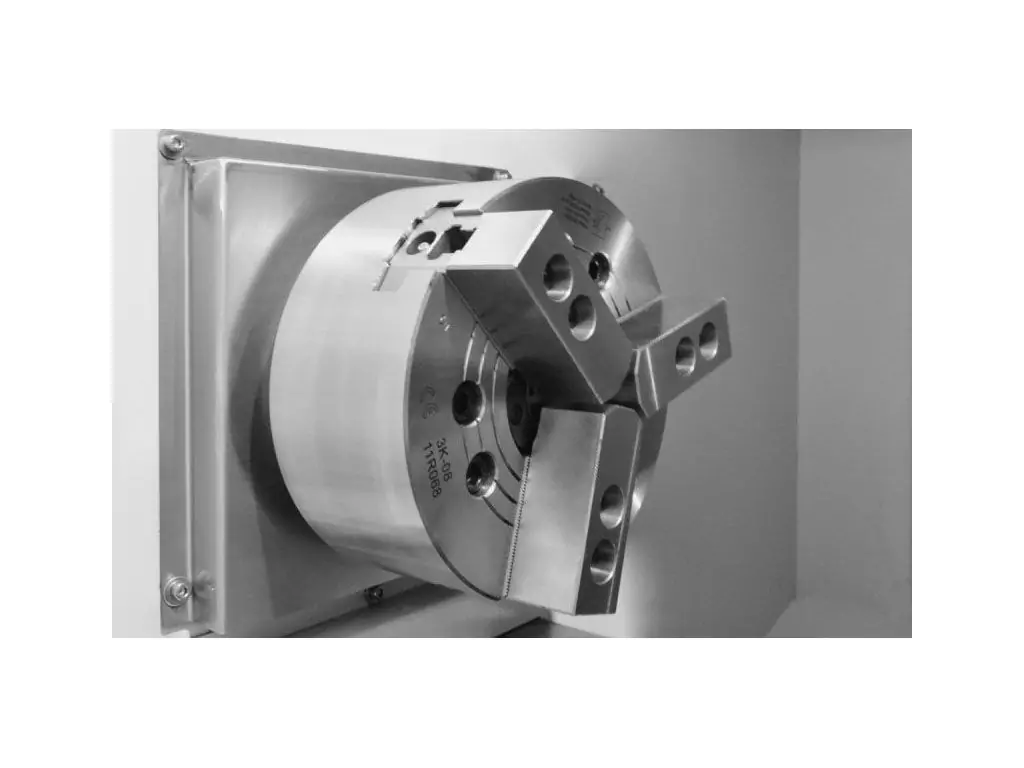

• Ручной 3-кулачковый патрон

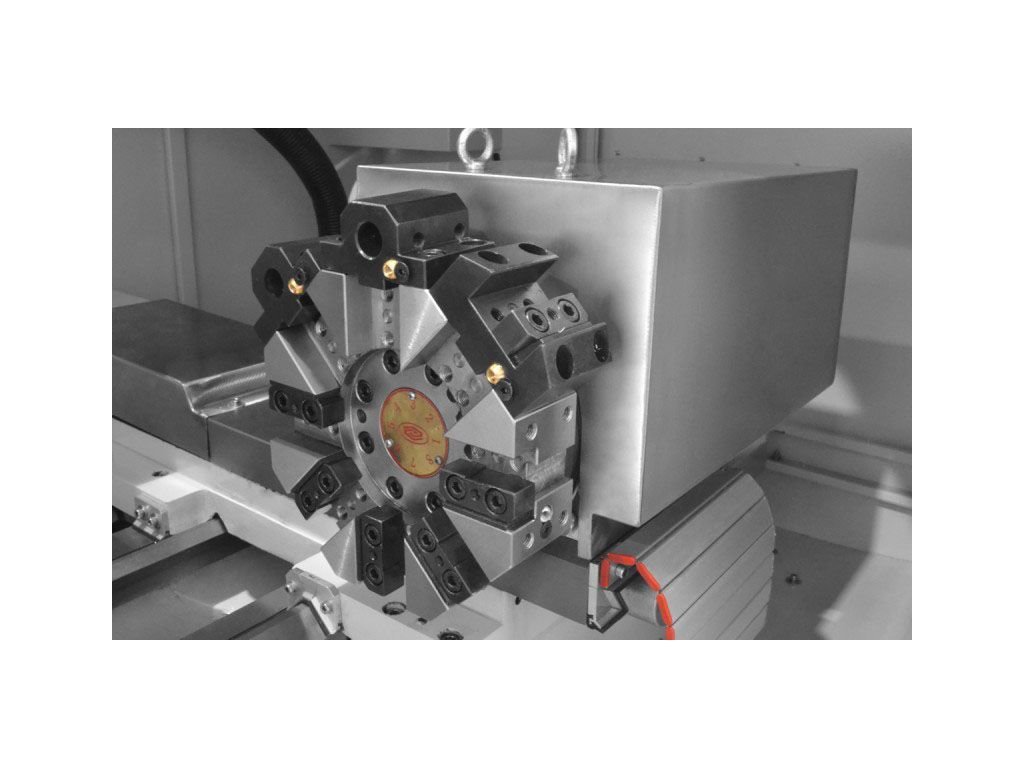

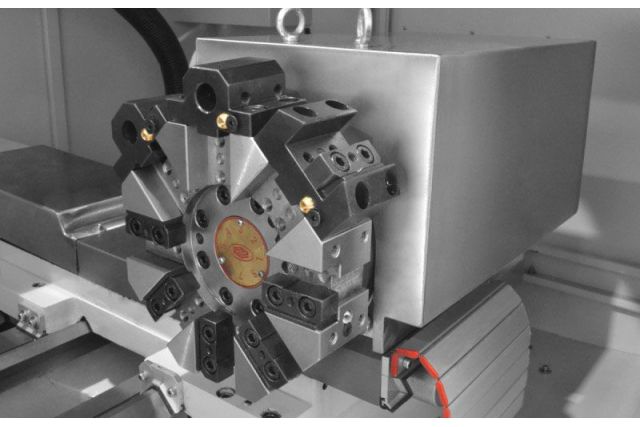

• 6-позиционная револьверная головка под резцы 16х16 мм
• Ручная задняя бабка с конусом MK3 и ходом 100 мм
• Система охлаждения СОЖ

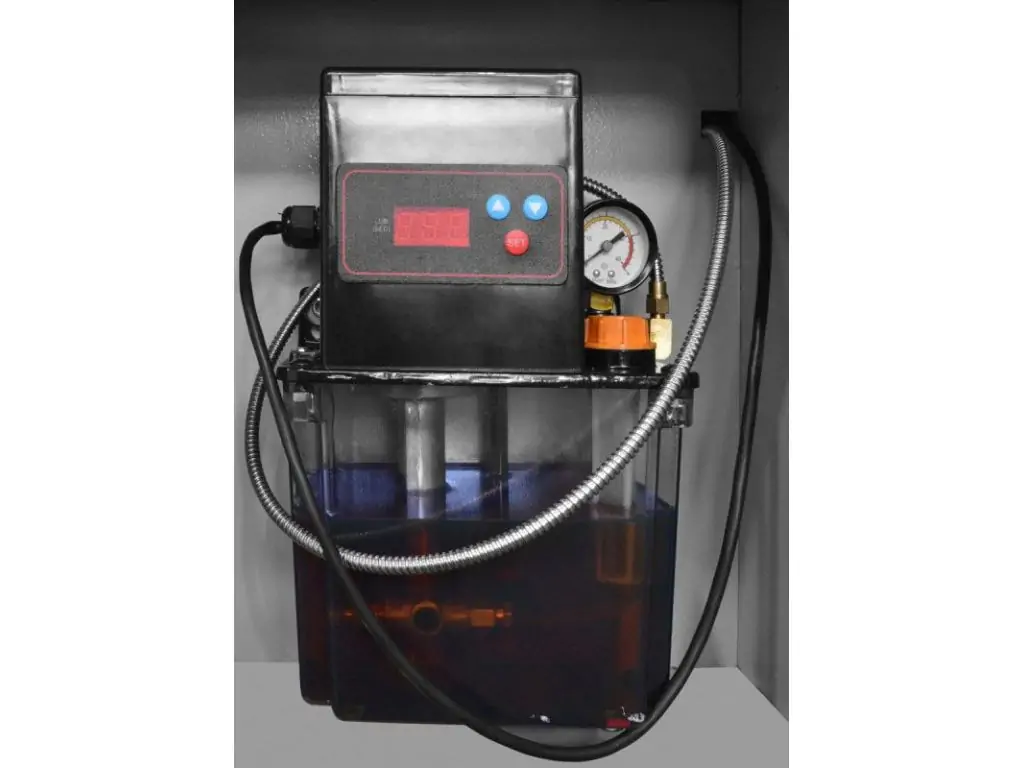

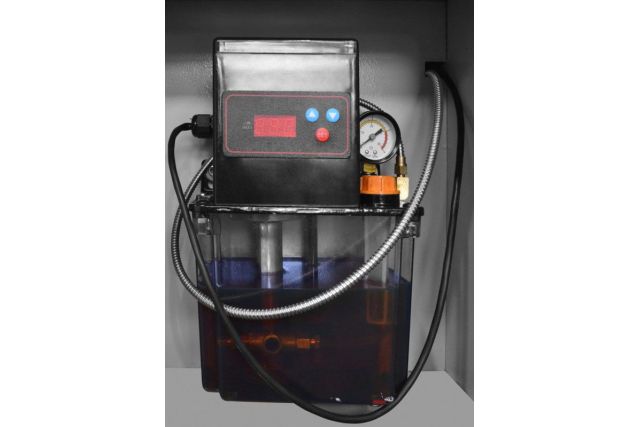

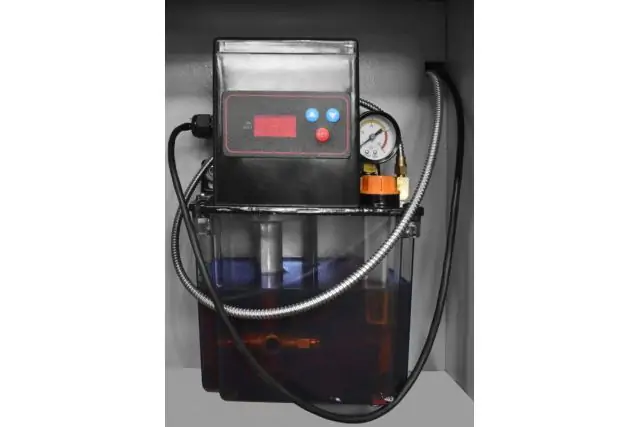

• Автоматическая смазка шестерен и направляющих
• Галогенное освещение 24 В
• Литая чугунная станина с индукционной закалкой
• Габаритные размеры – 1500x1000x1700 мм
• Вес 950 кг.

Комплектация токарного станка с ЧПУ Cormak 320x500 SAM6

В стандартную комплектацию входят:

• Система управления SIEMENS SINUMERIK 808 Advanced
• Сервоприводы Siemens
• Ручной 3-кулачковый патрон
• 6-позиционная револьверная головка
• Комплект мягких кулачков
• Ручная задняя бабка с конусом MK3
• Система охлаждения
• Автоматическая система смазки
• Галогенное освещение 24 В
• Сервисные инструменты.

Доступные опции токарного станка с ЧПУ Cormak 320x500 SAM6

Опционально доступны для заказа:

• Система управления GSK, Siemens Sinumerik 828D или Fanuc Oi-TF
• Гидравлический патрон
• Гидравлическая задняя бабка
• Подвижный люнет
• Фиксированный люнет
• Дополнительные мягкие или твердые кулачки
• Цанговые патроны
• Уловитель деталей
• Податель прутков
• Держатели инструментов
• Программное обеспечение CAD/CAM.

Частые вопросы

Больше о токарных станках с ЧПУ - в ответах на часто задаваемые вопросы.

Чем компактный токарный ЧПУ-станок принципиально отличается от полноразмерного?

Компактный ЧПУ-станок имеет меньшие габариты и массу, но сохраняет полноценную ЧПУ-механику. Он ориентирован не на тяжелую резку больших деталей, а на точность, скорость и гибкость в пределах малых и средних размеров деталей.

Подходят ли компактные токарные станки ЧПУ для серийного производства?

Да, компактные токарные ЧПУ-станки идеально подходят для малых и средних серий (10-1000 деталей) производства деталей малого и среднего размера.

Почему шариковинтовые пары (ШВП) считаются обязательными для ЧПУ станков?

Без ШВП невозможно обеспечить CNC-точность, ведь именно от них зависит точность механического движения станка. ШВП имеют минимальные люфты, работают одинаково в каждом цикле, обеспечивают плавность движения и высокую скорость подач и холостых перемещений, что делает обработку точной, повторяющейся, стабильной и быстрой.

Какие преимущества револьверной головки в токарном ЧПУ станке?

Револьверная головка позволяет изменять инструмент без остановки станка, что значительно сокращает время цикла, повышает точность и повторяемость обработки.

Какие параметры револьверной головки влияют на производительность токарного станка?

Для производительности токарного станка имеют значение следующие параметры револьверной головки:

• Количество позиций инструмента
• Скорость индексации (поворота)
• Точность позиционирования
• Жесткость
• Максимальный допустимый размер инструмента
• Тип крепления инструмента
• Надежность фиксации.
