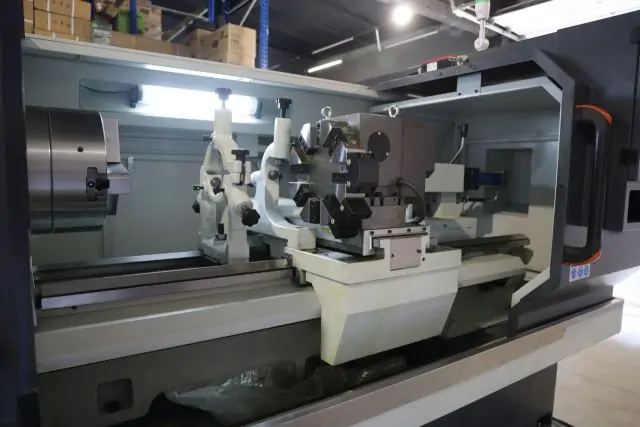

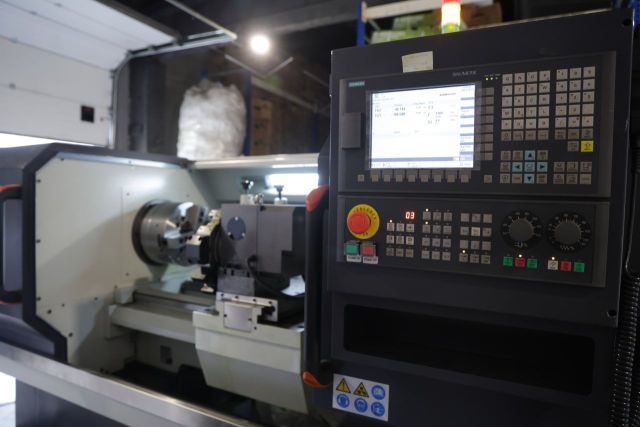

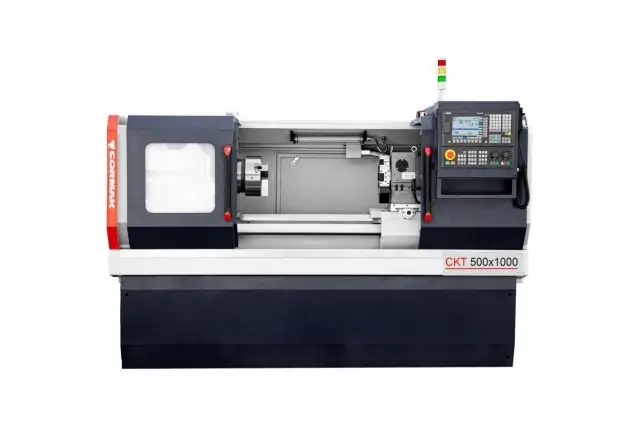

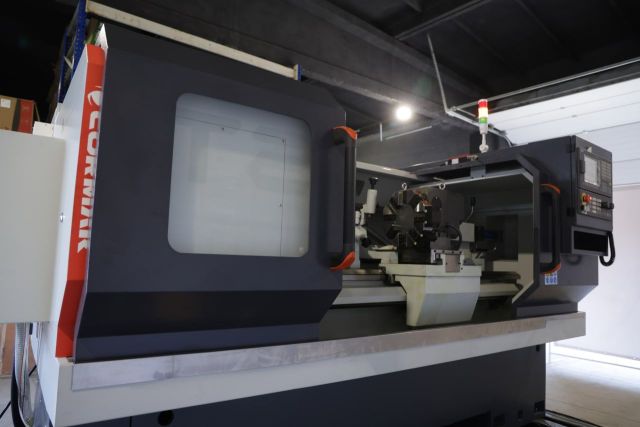

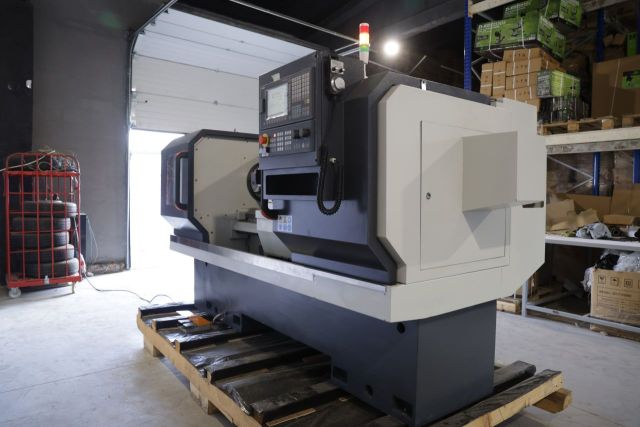

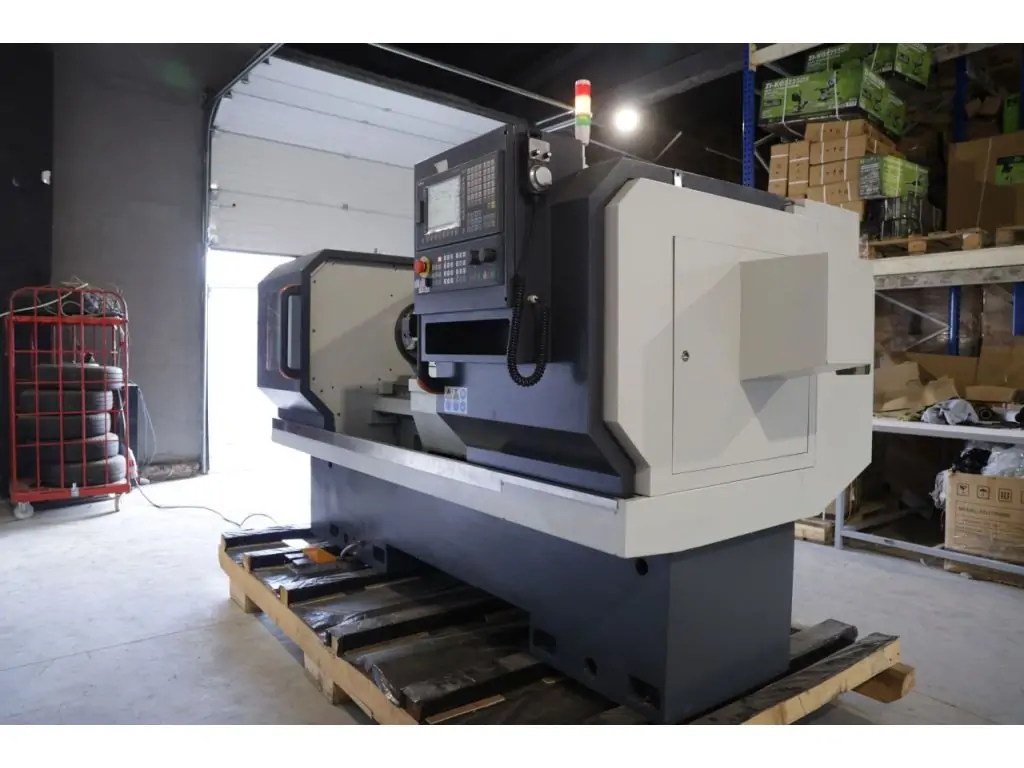

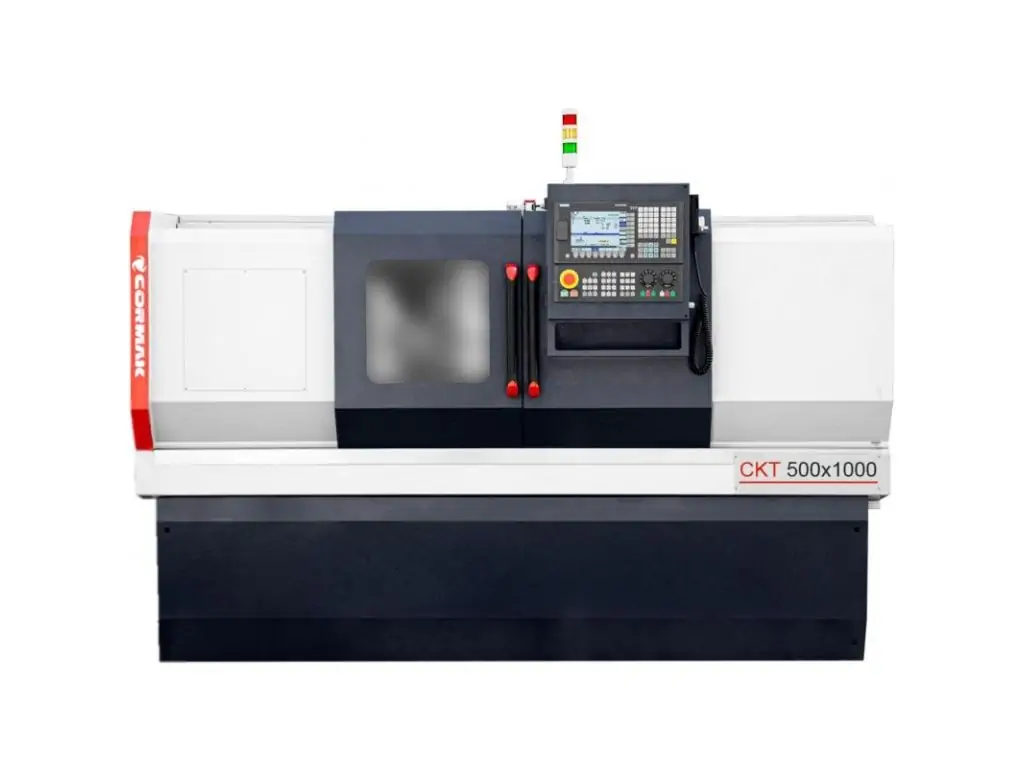

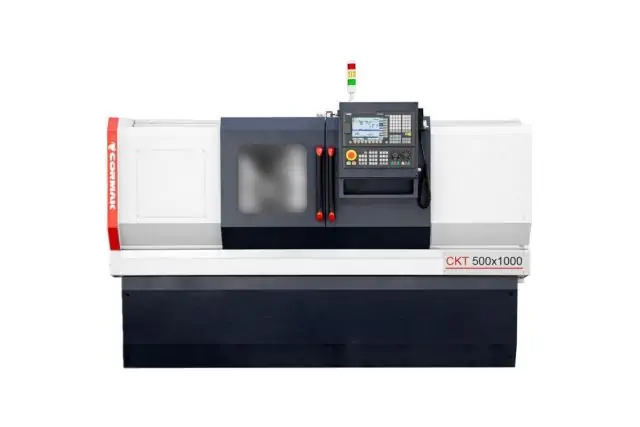

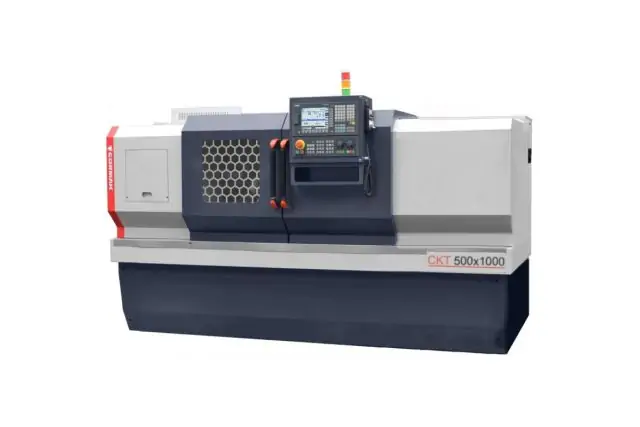

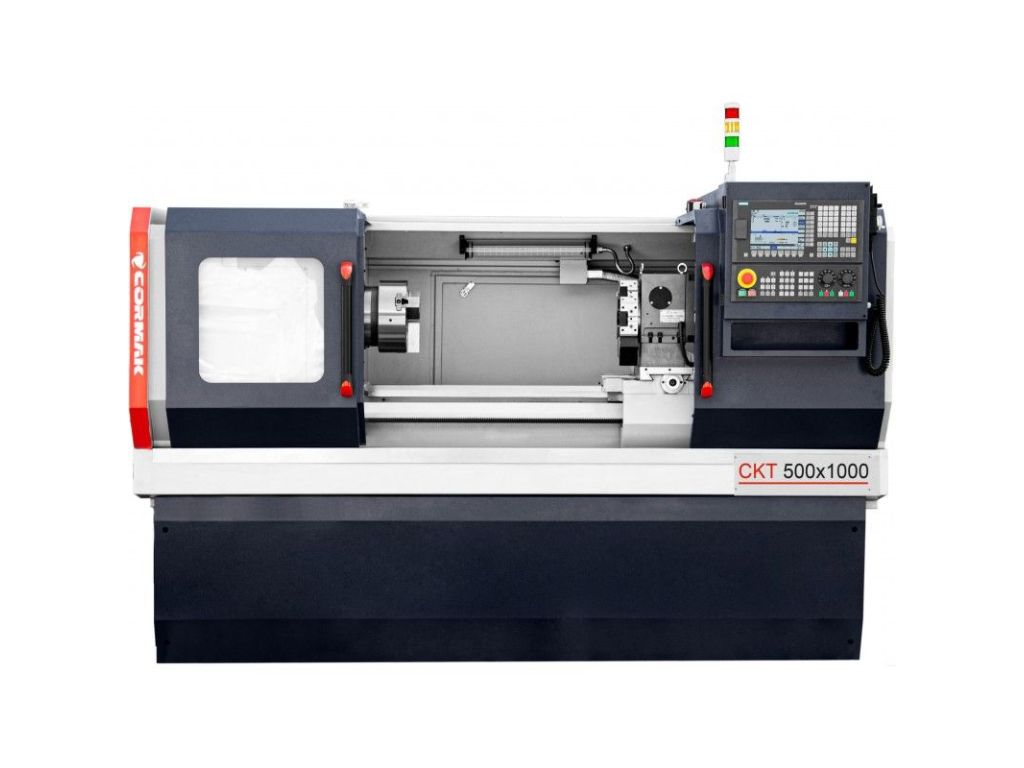

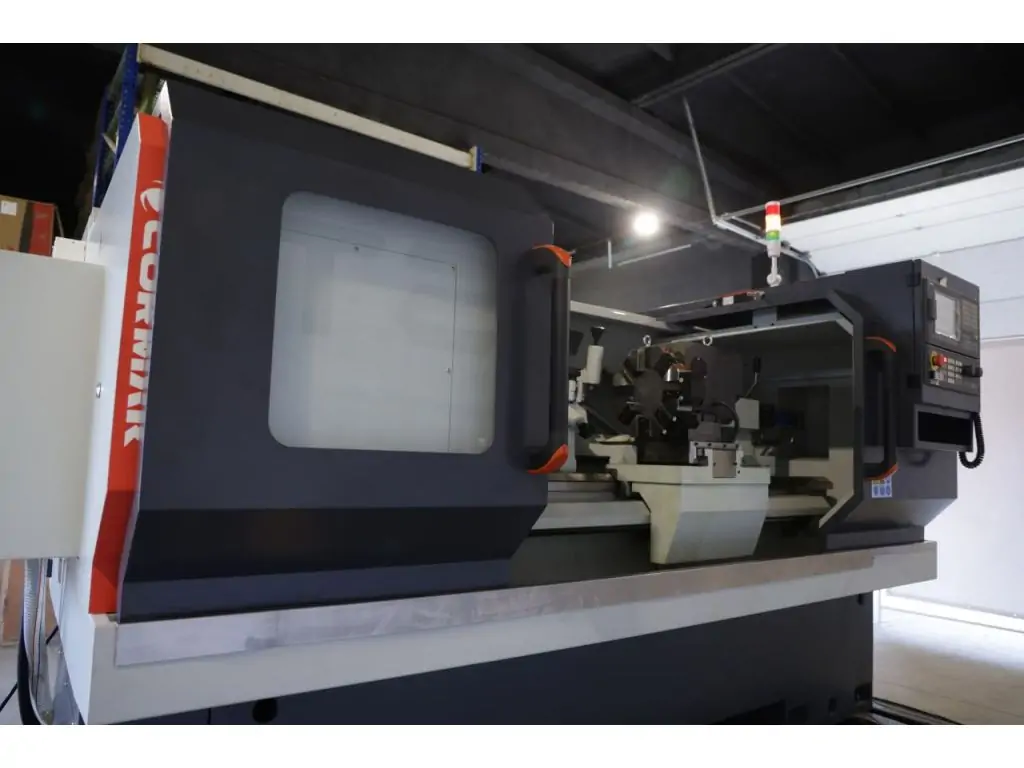

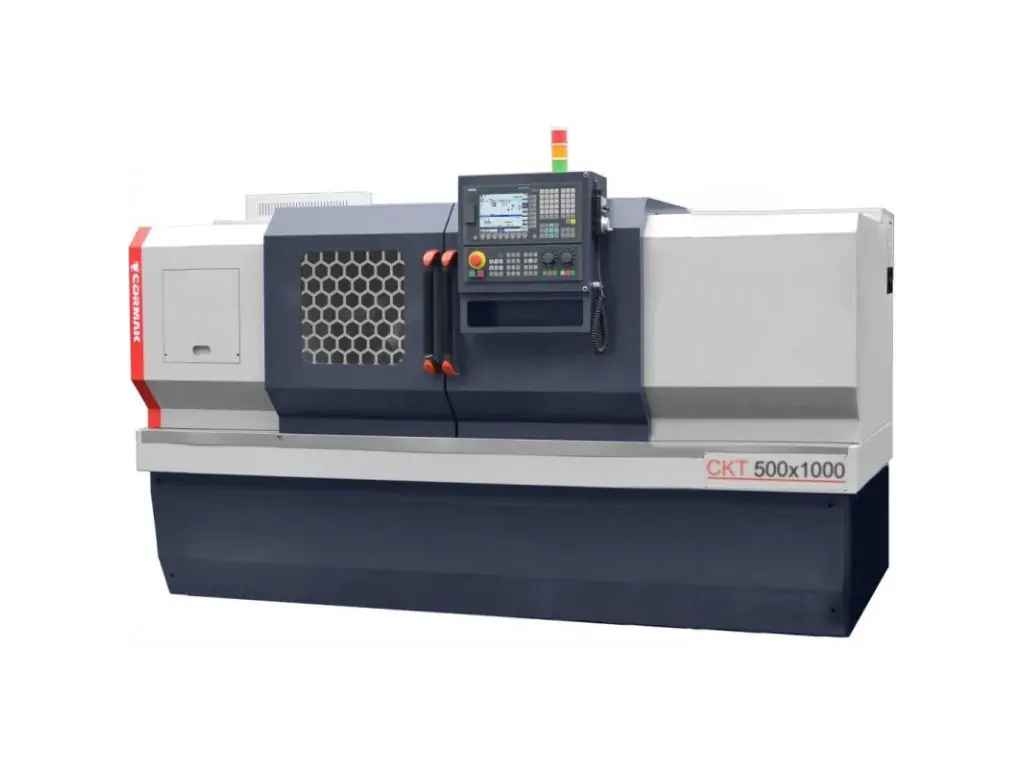

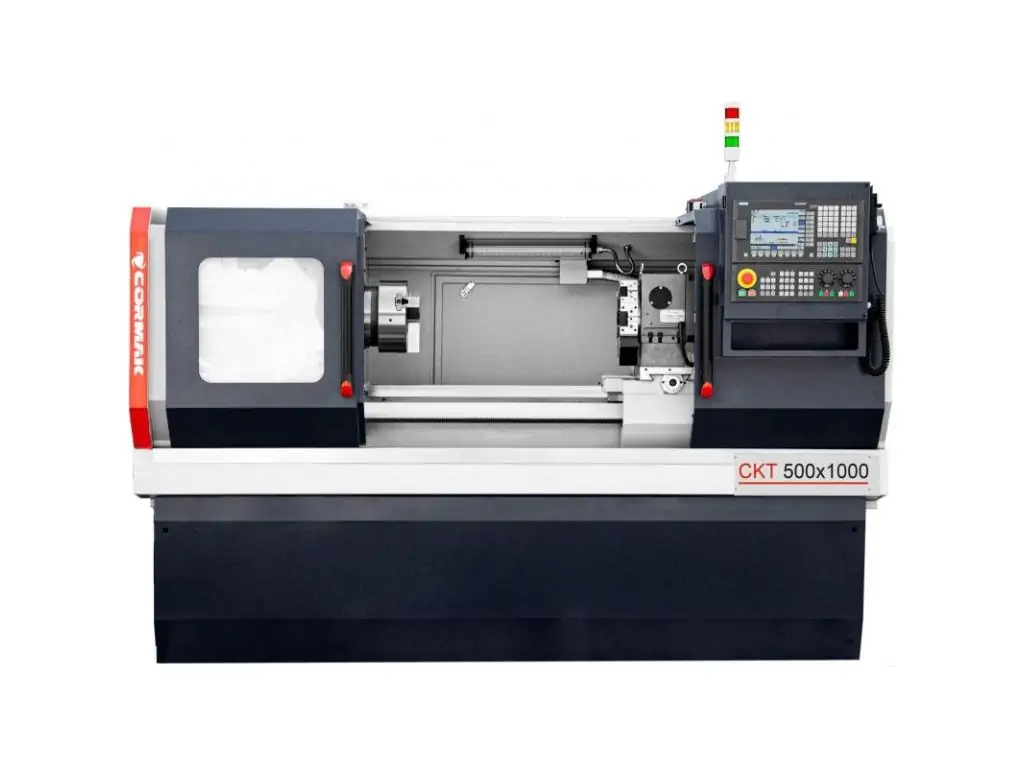

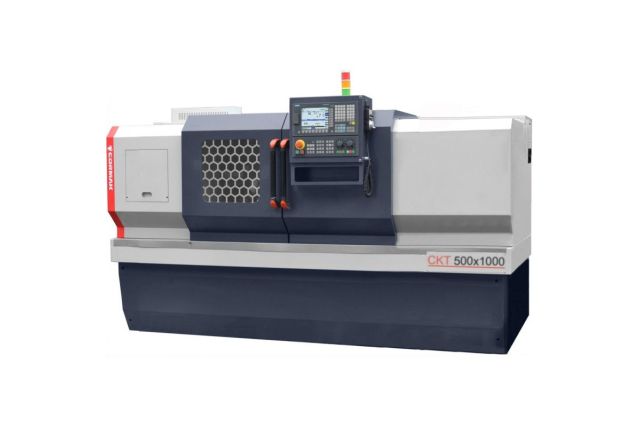

Токарный станок с ЧПУ Cormak 500x1000

с высокой скоростью и точностью  Cormak  –  предназначены для  получистовой и чистовой обработки  разного вида деталей типа: вал, диск, втулка. Они  обеспечивают высокую эффективность, большие объемы и высокую точность обработки.

Функционал:

·  обработка наружных поверхностей;

·  расточка отверстий;

·  расточка внутренних криволинейных поверхностей конической формы;

·  обработка наружной и внутренней резьбы;

·  обработка дуг;

·  развертывание отверстий;

·  скоростная обработка черных и цветных металлов.

Схемы обработки

Контруктивные особенности:

Станина

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

Коробка подач

Все шестеренки механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износостойкостью.

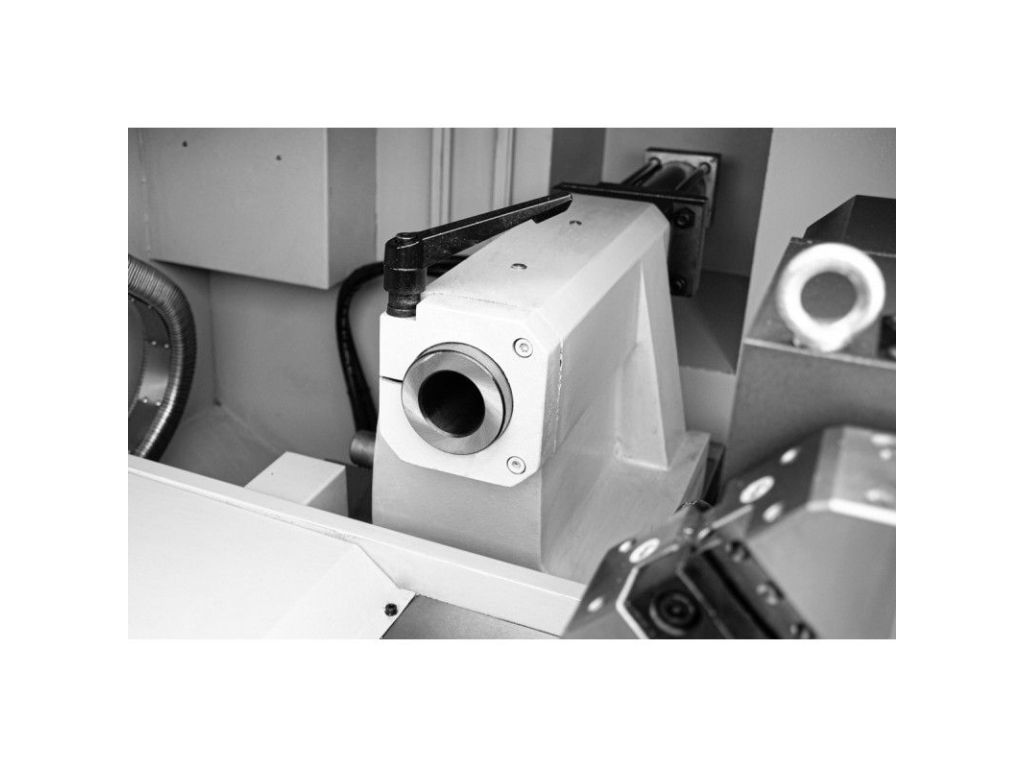

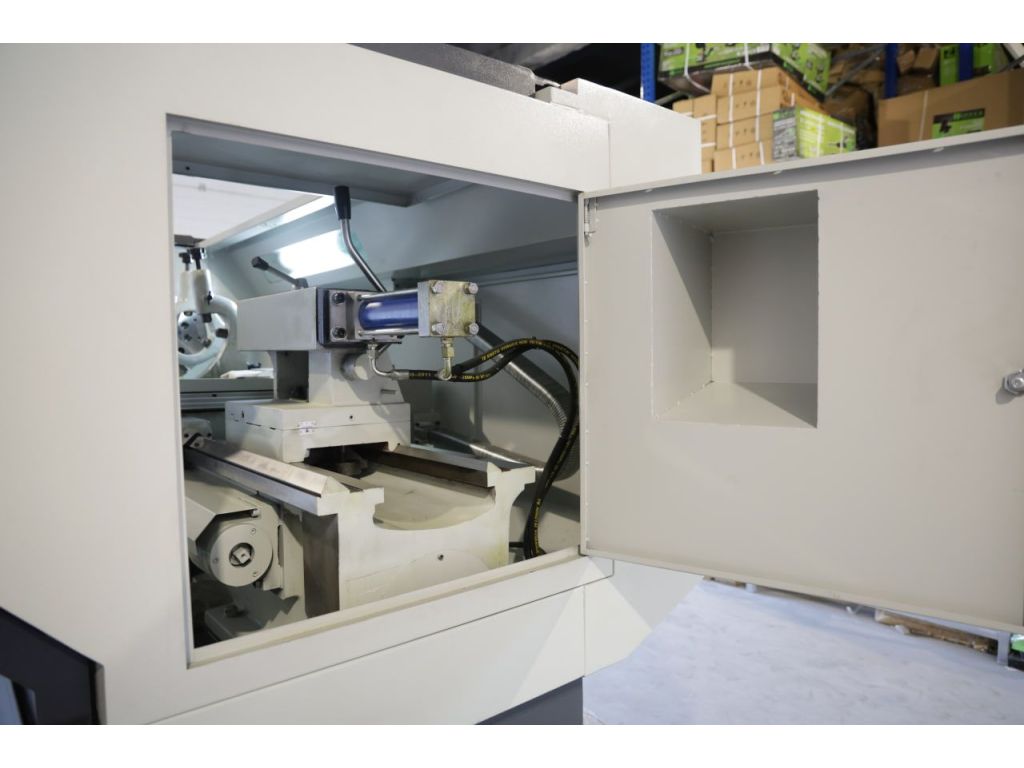

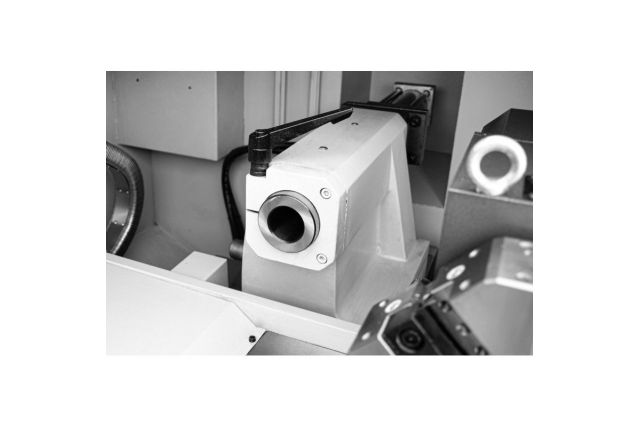

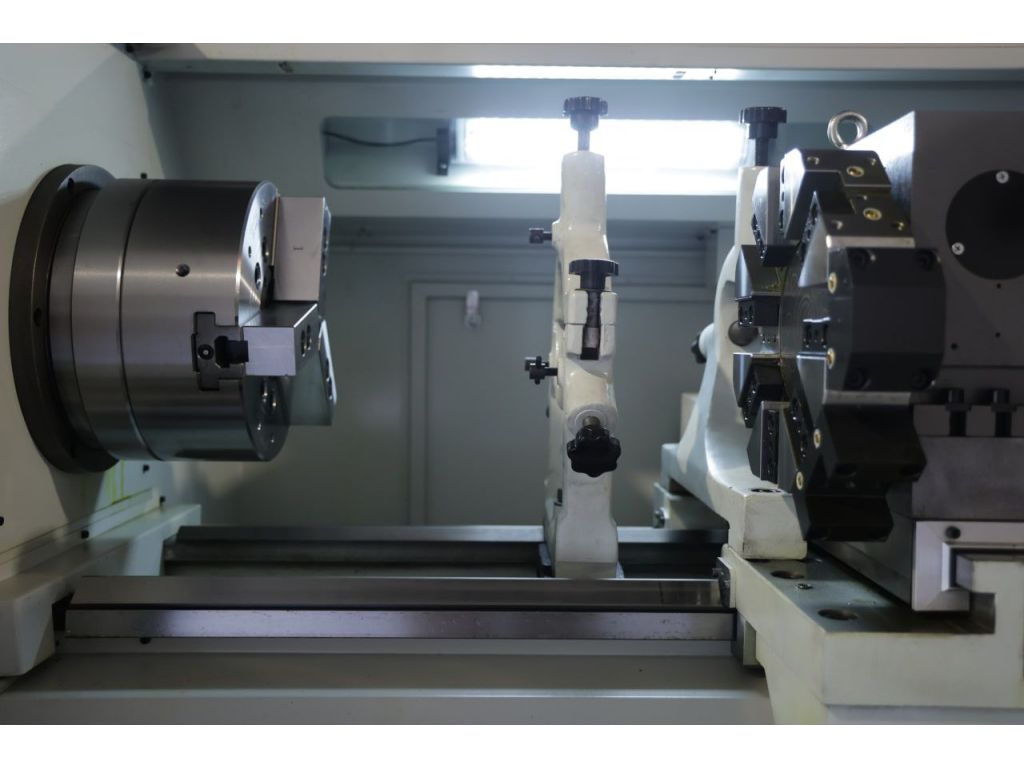

Задняя бабка

Устройство для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезке резьбы; сверл или сверлильного патрона при сверлении отверстий.

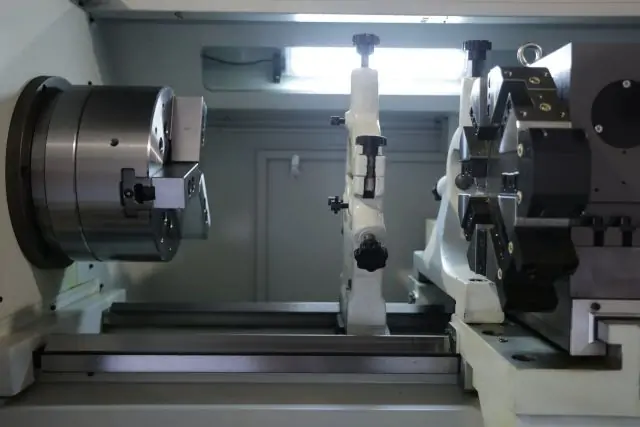

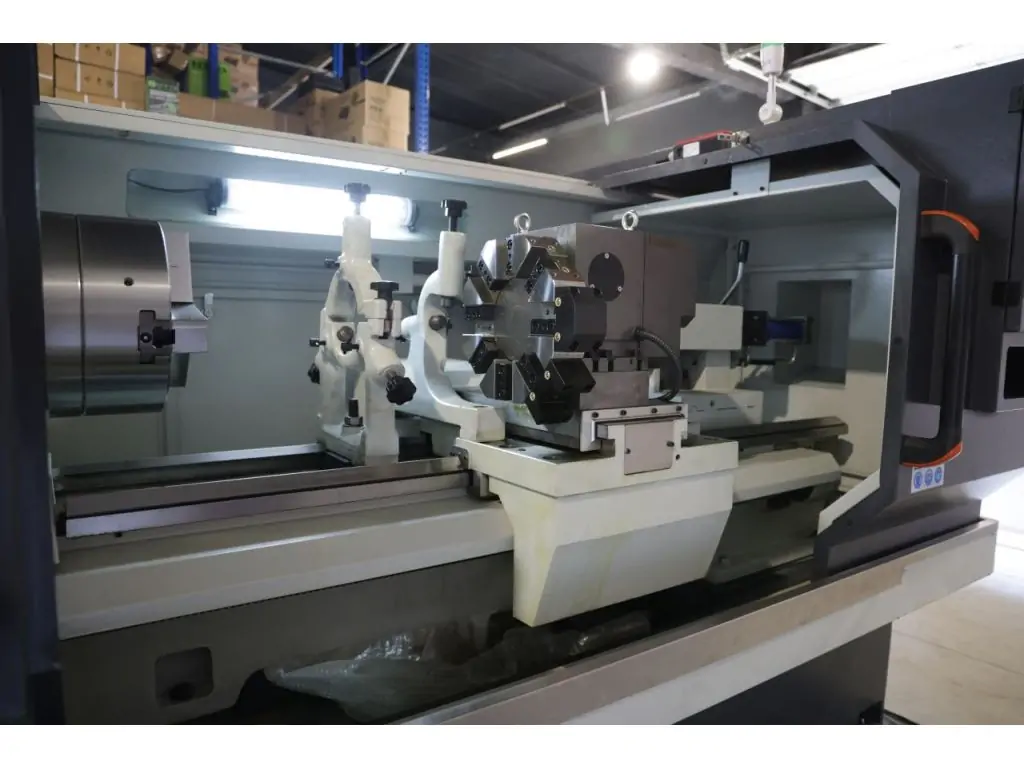

Суппорт

Приспособление для крепления обрабатывающего инструмента и перемещение инструмента по заданным направлениям

Переключатель подач

Многопозиционный рычажок для включения автоматического перемещения режущего инструмента в заданном направлении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диаметр обработки над станиной: 500 мм.

Диаметр обработки над суппортом: 250 мм.

Максимальная длина обработки: 1000 мм.

Скорость вращения шпинделя: 100-1800 об/мин

Диаметр отверстия шпинделя: 66 мм

Шпиндельный конус: A2-11

Количество инструментов: 6 (опция: 8/10)

Размер инструментов: 25 мм

Конус задней стрекозы: MT 5

Скорость подачи осей X/Z: 8/10 м/мин

Максимальный ход пиноли: 200 мм.

Мощность двигателя: 7,5 кВт

Мощность инвертора: 11 кВт

Габариты: 2950x1520x1750 мм

Масса нетто: 2850 кг
