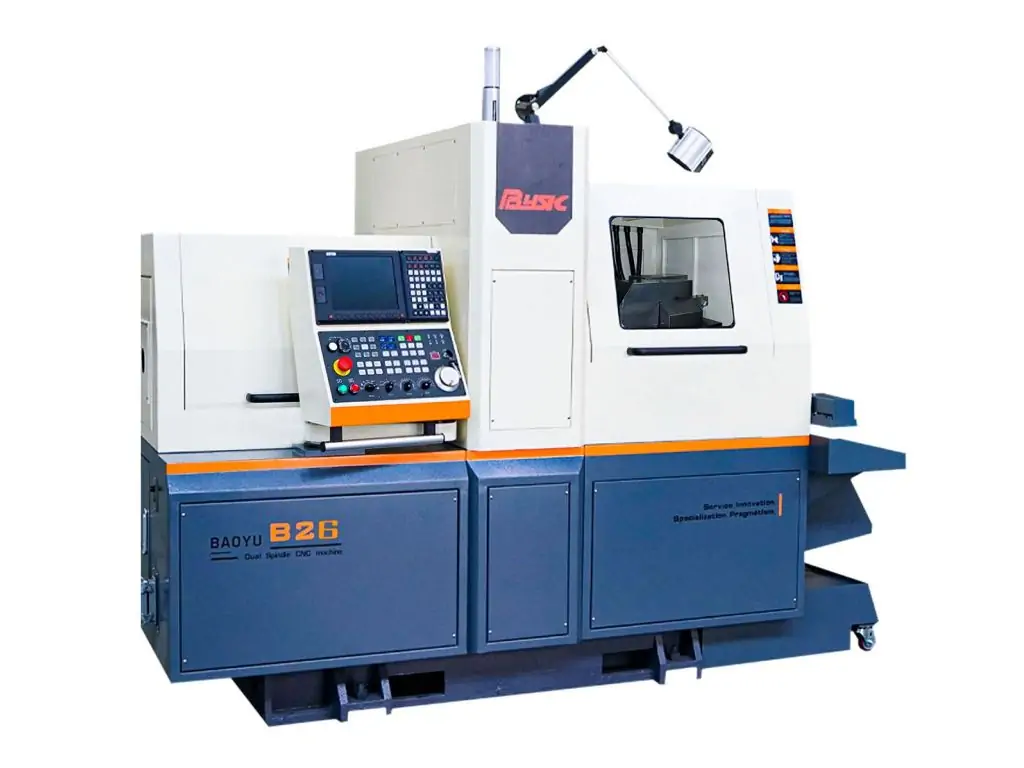

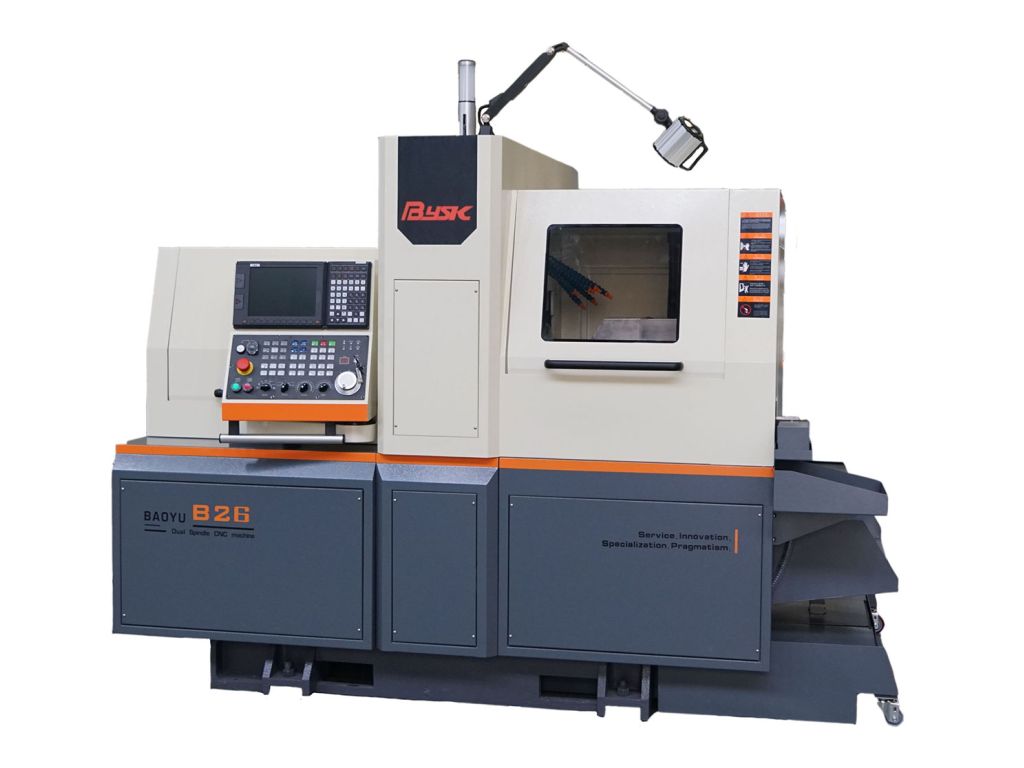

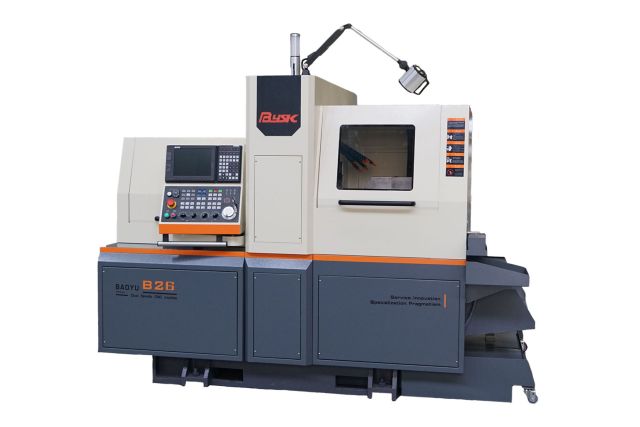

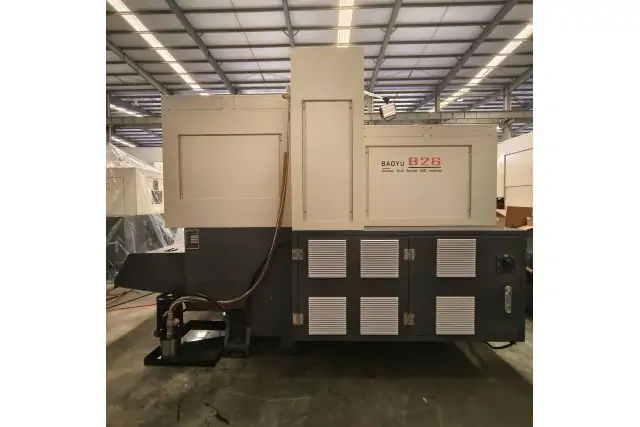

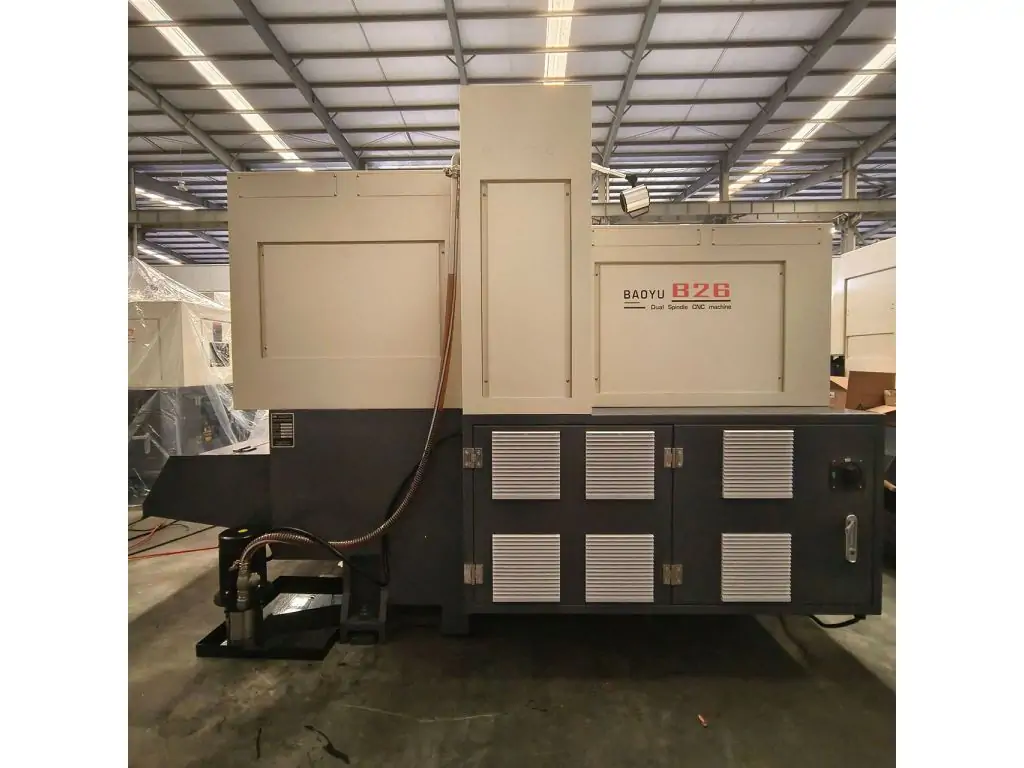

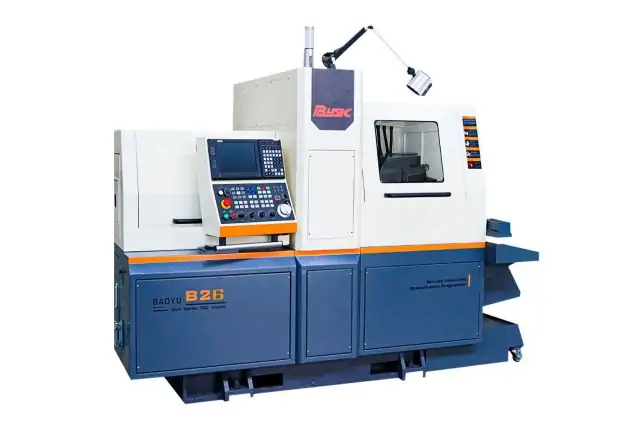

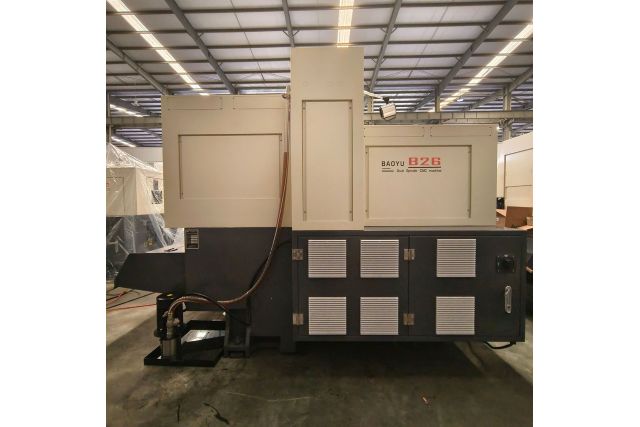

Токарный станок 5-осевой швейцарского типа с ЧПУ B26

Комплектация (входит в стоимость)

• Насос СОЖ высокого давления

• Уловитель масляного "тумана"

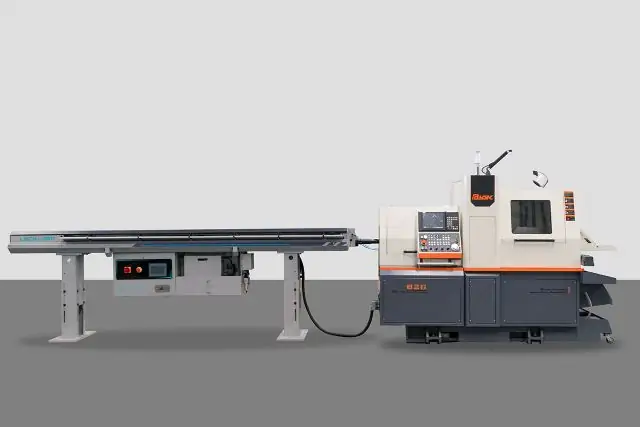

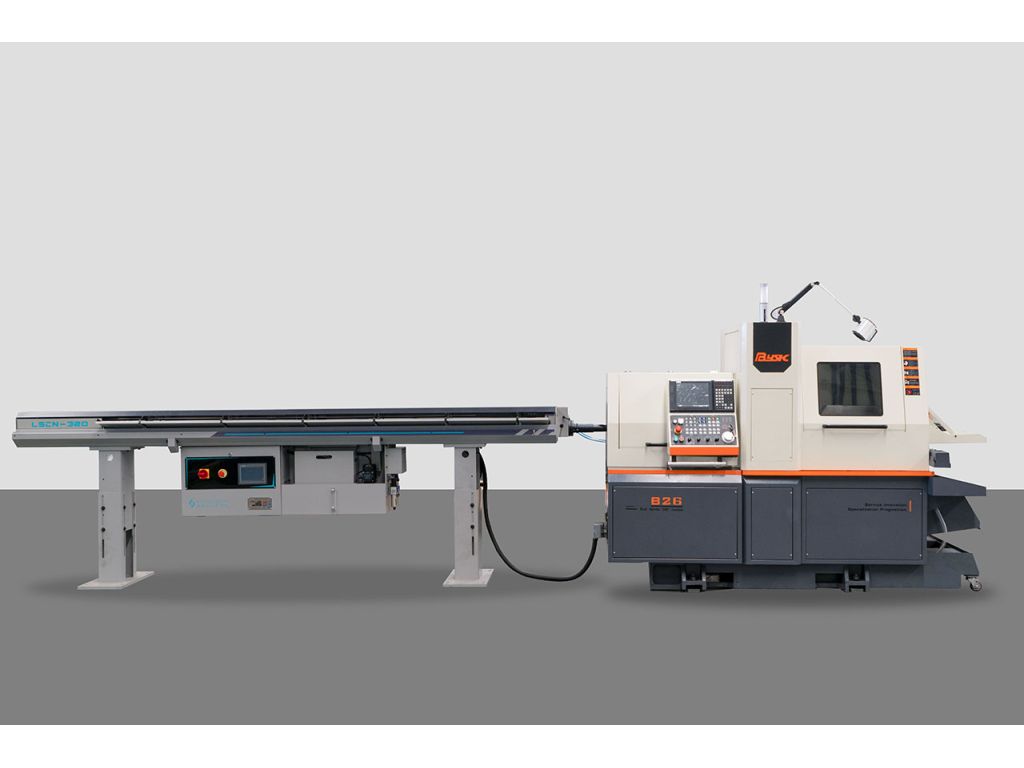

• Автоматический податчик прутка (бар-фидер)

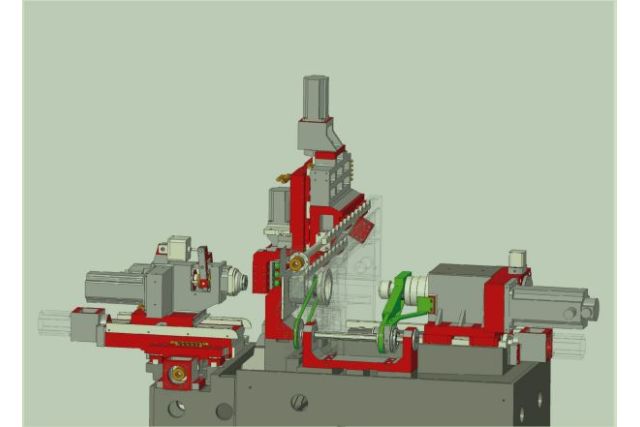

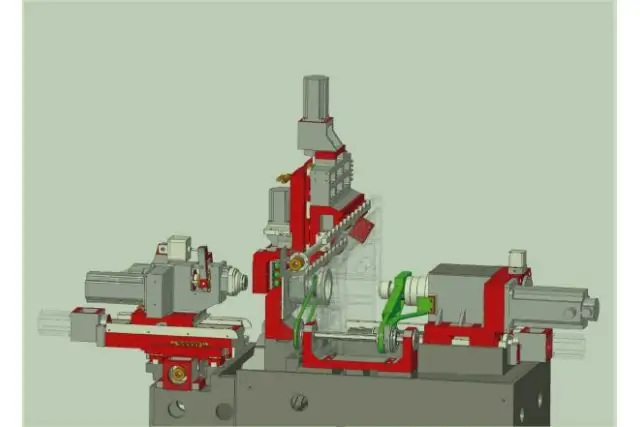

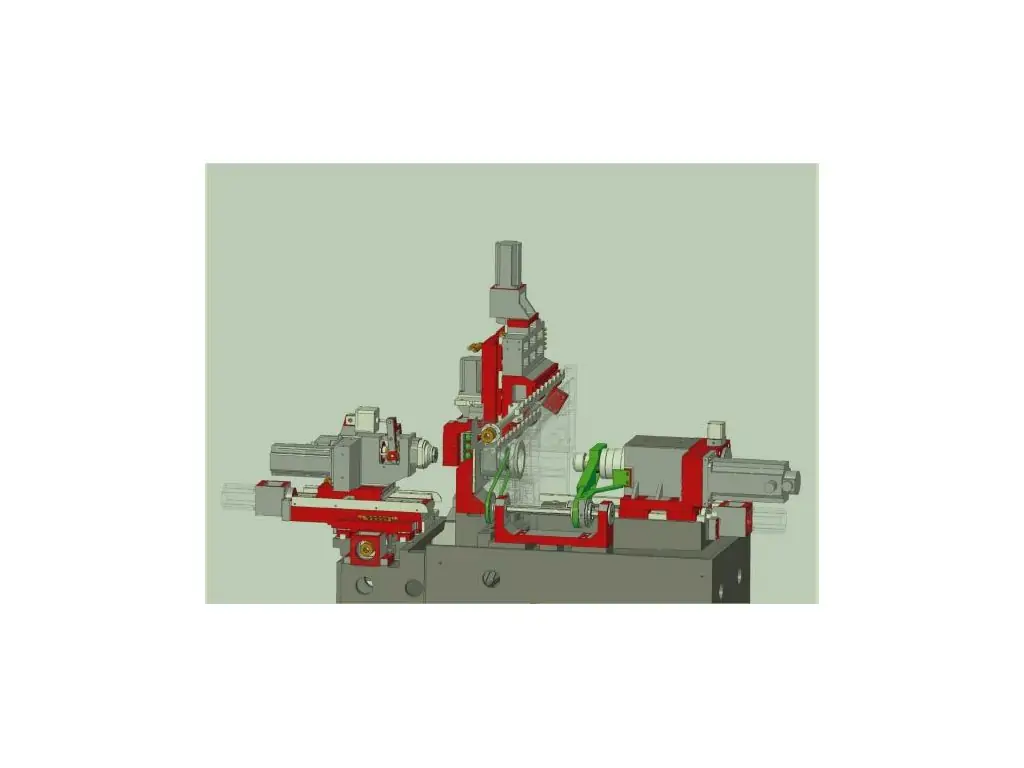

Описание конструкции

В шпинделе используются импортные сверхвысокоточные радиально-упорные шарикоподшипники, обеспечивающие высокую жесткость и долговечность.

Для линейных перемещений применяются:

• импортные высокоточные шарико-винтовые пары

• высокоточные направляющие Rexroth (Германия)

Технические характеристики

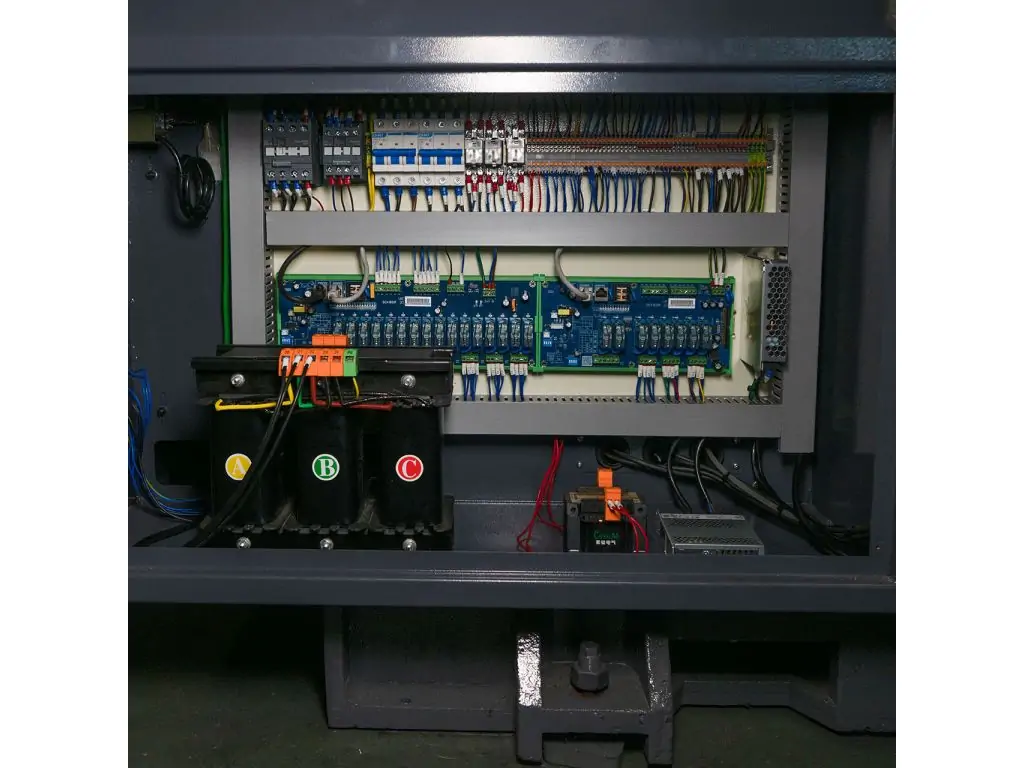

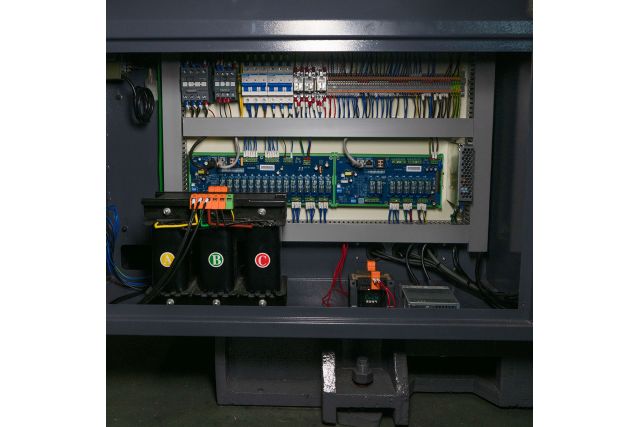

Питание и мощность

• Питание: три фазы AC 380В

• Частота: 50 Гц

• Общая мощность: 15 кВт

Система ЧПУ

• Система ЧПУ: LNC

• Модель: T6850

• Программная точность: 0.001 мм

• Рабочая скорость: 1–4000 мм/мин

Быстрые перемещения осей

• Ось X: 28000 мм/мин

• Ось Y: 28000 мм/мин

• Ось Z: 28000 мм/мин

Основной шпиндель

• Максимальный диаметр заготовки: Φ26 мм

• Отверстие шпинделя: Φ28 мм

• Высота центра от земли: 1070 мм

• Обороты: 0–5000 об/мин

• Мощность двигателя: 5 кВт

Контршпиндель

• Максимальный диаметр заготовки: Φ20 мм

• Обороты: 0–5000 об/мин

• Мощность двигателя: 2 кВт

Перемещения (оси X1, Y1, Z1)

• X1: 180 мм (диаметр)

• Y1: 320 мм

• Z1: 350 мм

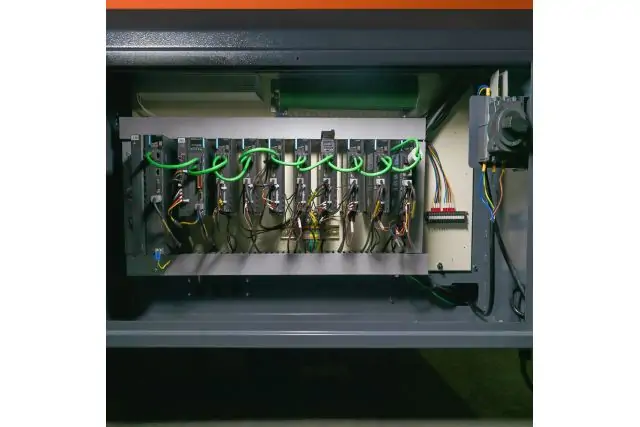

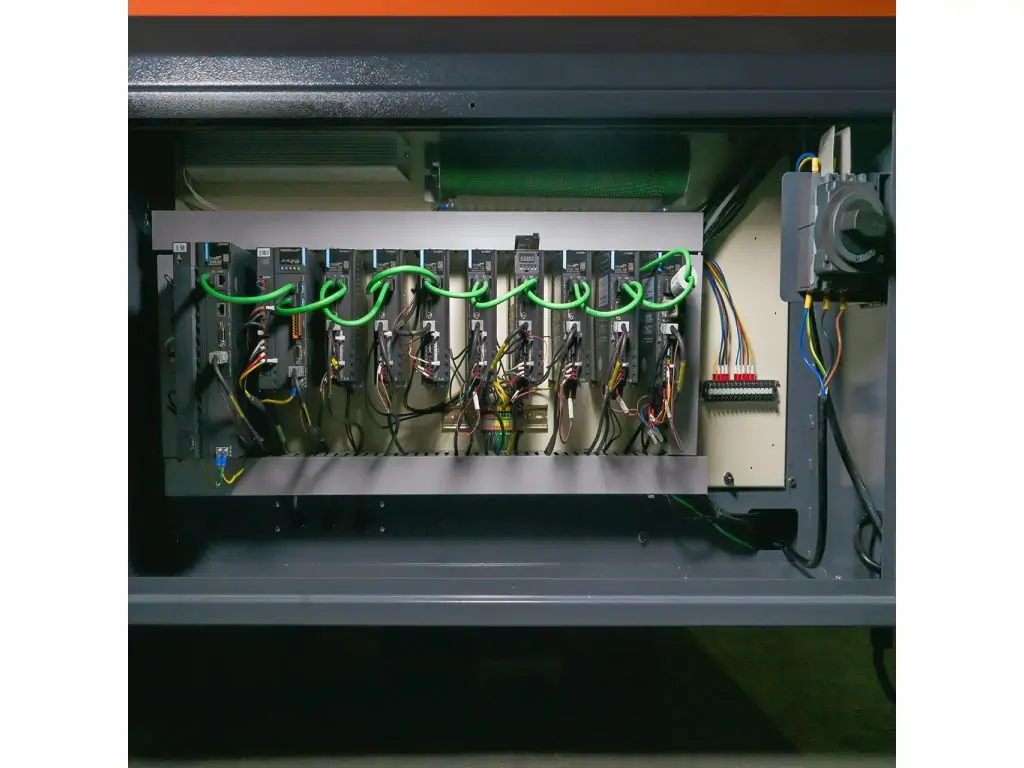

Серводвигатели

• X: 0.75 кВт

• Y: 1 кВт

• Z: 1 кВт

Направляющие

• Тип: реечные прецизионные

Перемещения (оси X2, Z2)

• X2: 670 мм (диаметр)

• Z2: 250 мм

Серводвигатели

• X2: 1 кВт

• Z2: 1 кВт

Система СОЖ

• Мощность двигателя: 0.48 кВт

• Объем бака: 250 л

Система смазки

• Мощность двигателя: 35 Вт

• Объем масла: 2 л

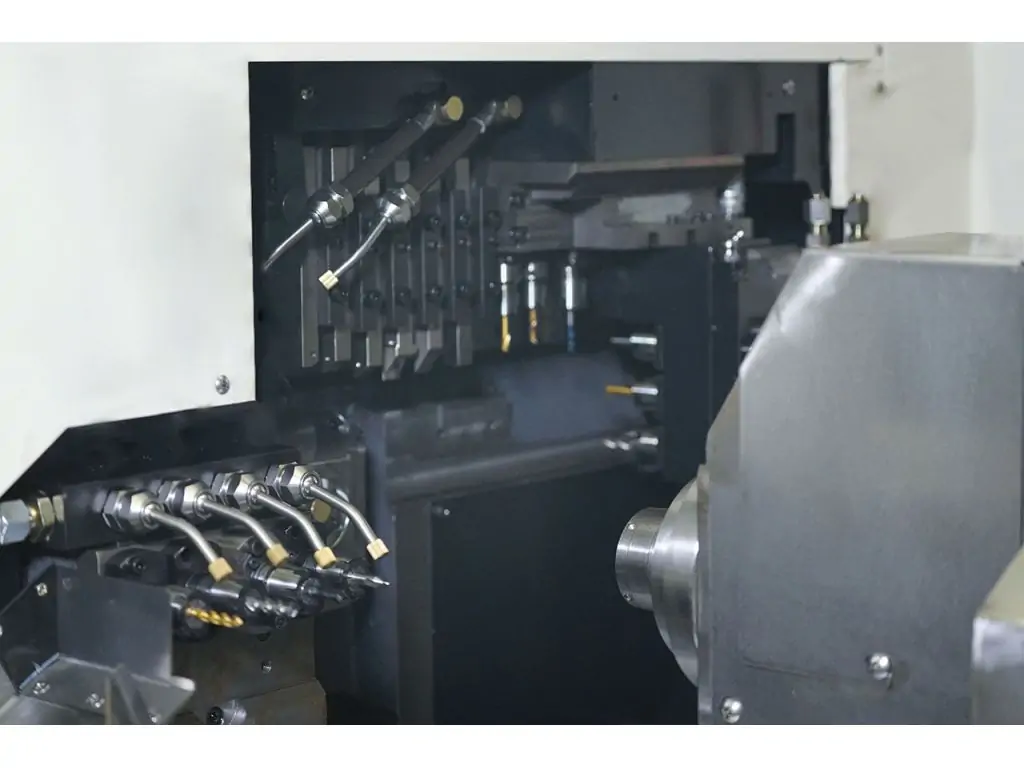

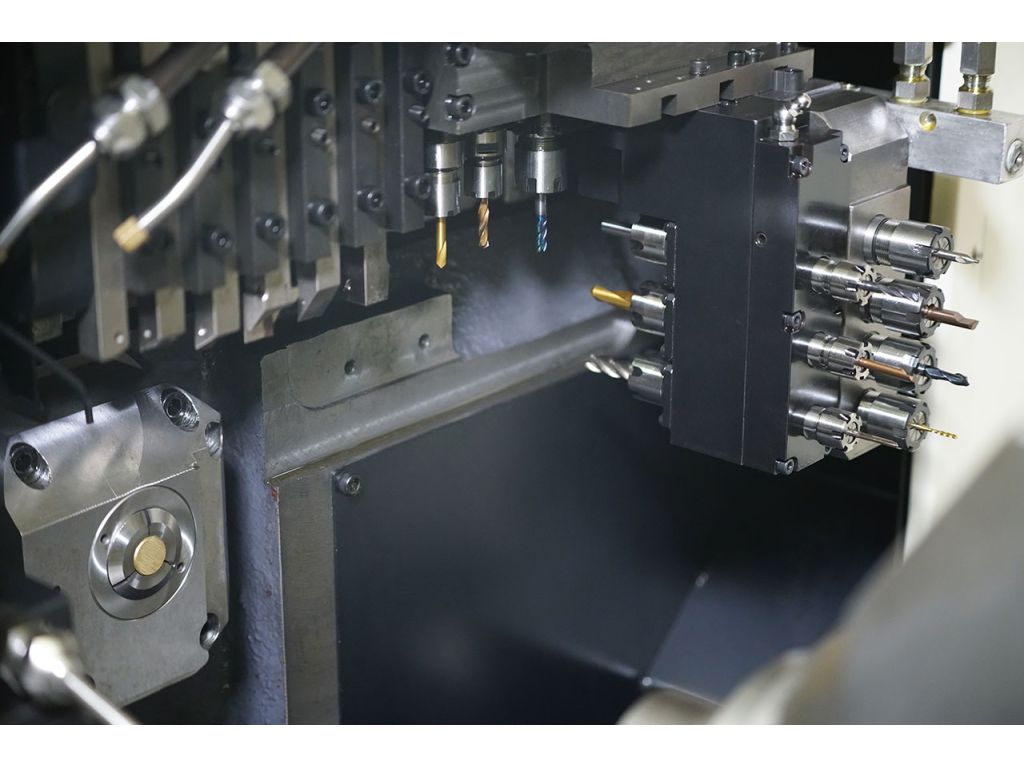

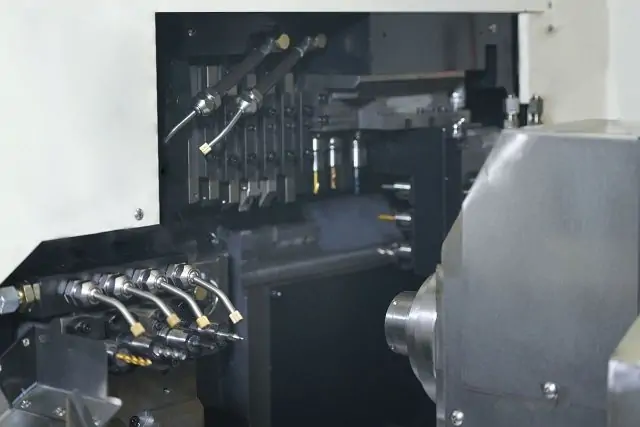

Инструментальная система

Основной шпиндель

• 12×12 квадрат + Ø20 отверстие под держатель

• Количество: 6 шт + 4 шт

Контршпиндель

• Ø16 отверстие под держатель — 2 шт

• Ø20 отверстие под держатель — 2 шт

• ER16 — 2 шт

• 12×12 квадрат — 1 шт

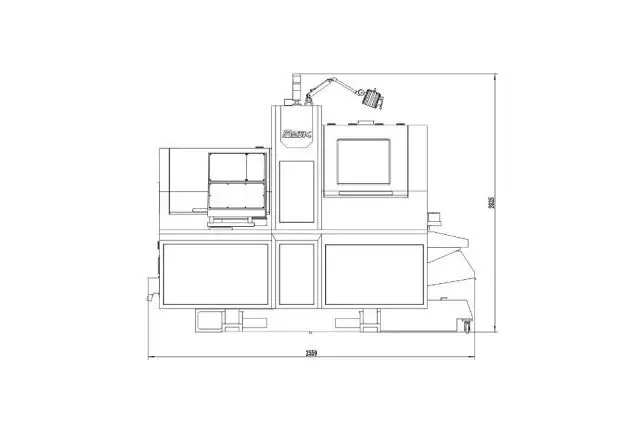

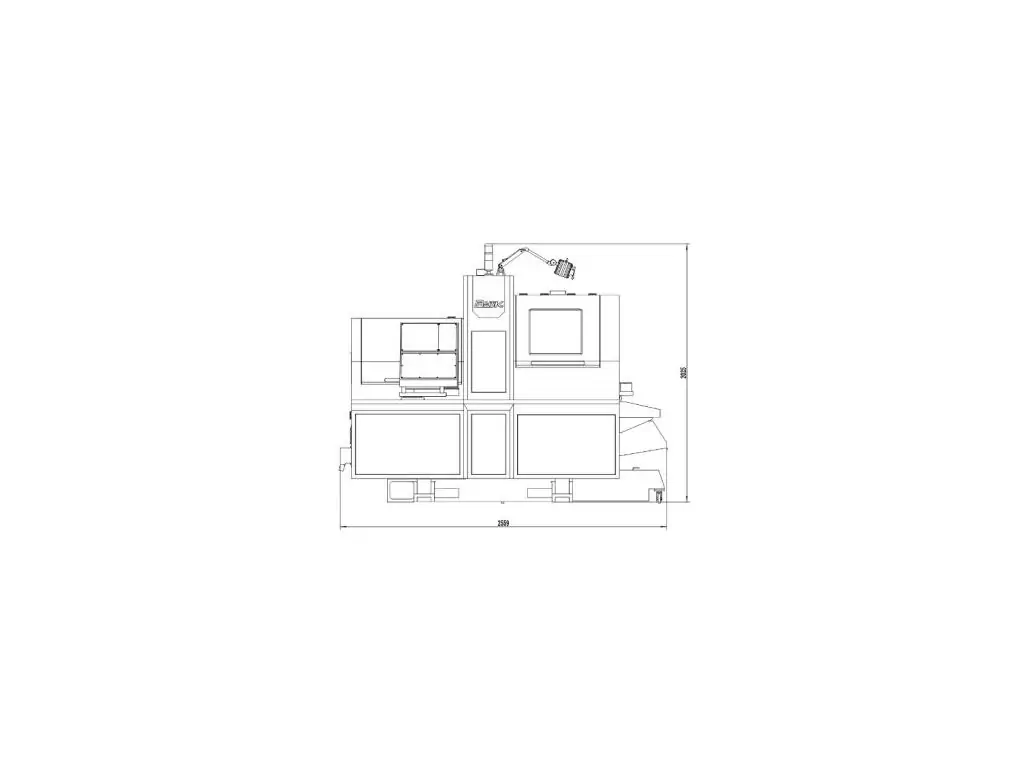

Габариты и вес

• Длина: 2570 мм

• Ширина: 1500 мм

• Высота: 2025 мм

• Вес: 2300 кг

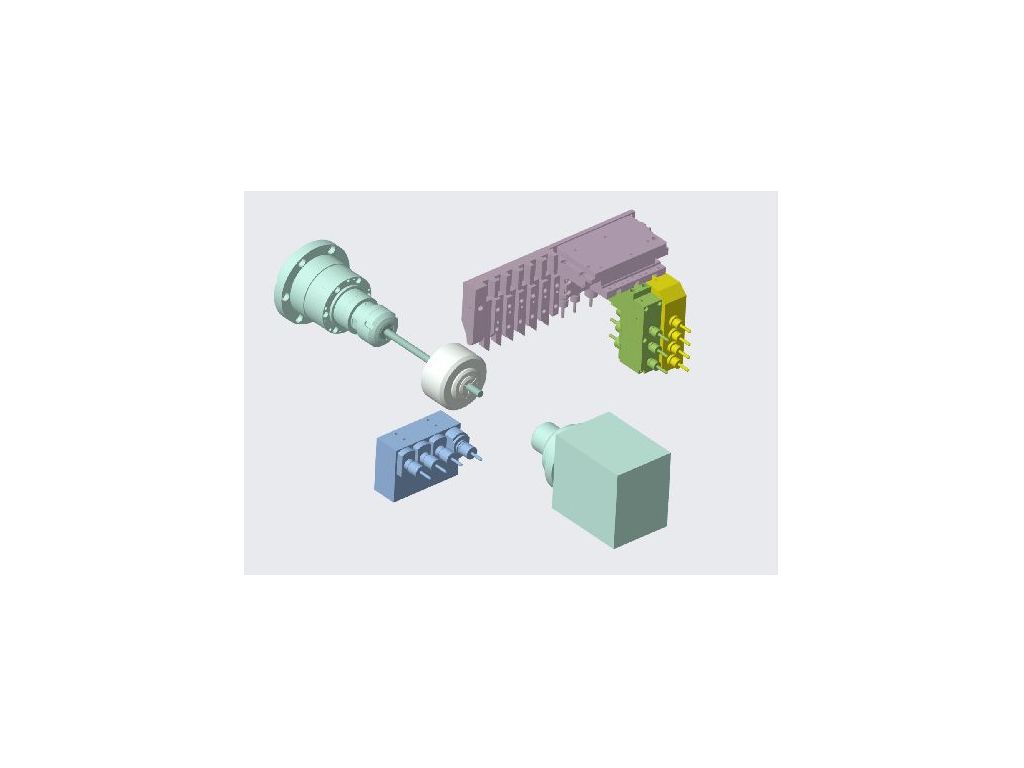

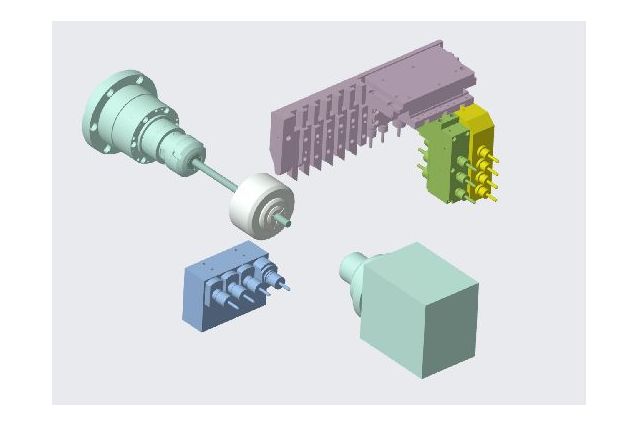

Стандартная комплектация (детализация компонентов)

Опциональная конфигурация

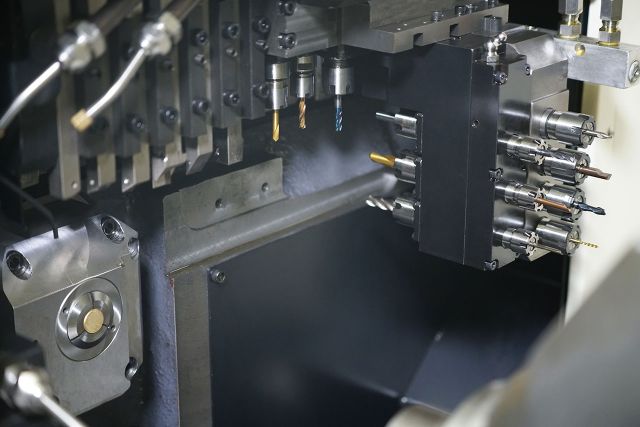

Основной шпиндель с боковой приводной головкой

• Цанговый зажим: ER11 + ER16 (2 шт + 2 шт)

• Мощность: 0.75 кВт

• Обороты: 5000 об/мин

Контршпиндель с торцевой приводной головкой

• Цанговый зажим: ER16 (4 шт)

• Мощность: 0.75 кВт

• Обороты: 5000 об/мин

Дополнительно (описание работы систем)

Насос СОЖ высокого давления

В швейцарских токарных станках обработка происходит на высоких оборотах и в ограниченном пространстве. Высокое давление обеспечивает:

• эффективное удаление стружки из глубоких отверстий

• охлаждение инструмента

• увеличение ресурса инструмента

• улучшение качества поверхности

Уловитель масляного "тумана"

Во время работы СОЖ образует аэрозоль. Система:

• отсасывает воздух из рабочей зоны

• фильтрует масло

• возвращает его в бак

• подает очищенный воздух обратно в помещение
