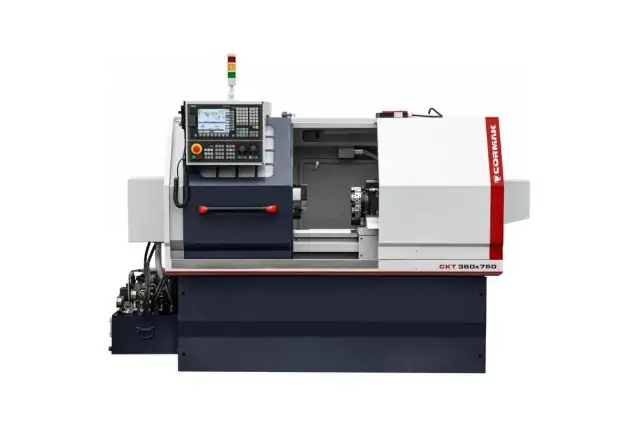

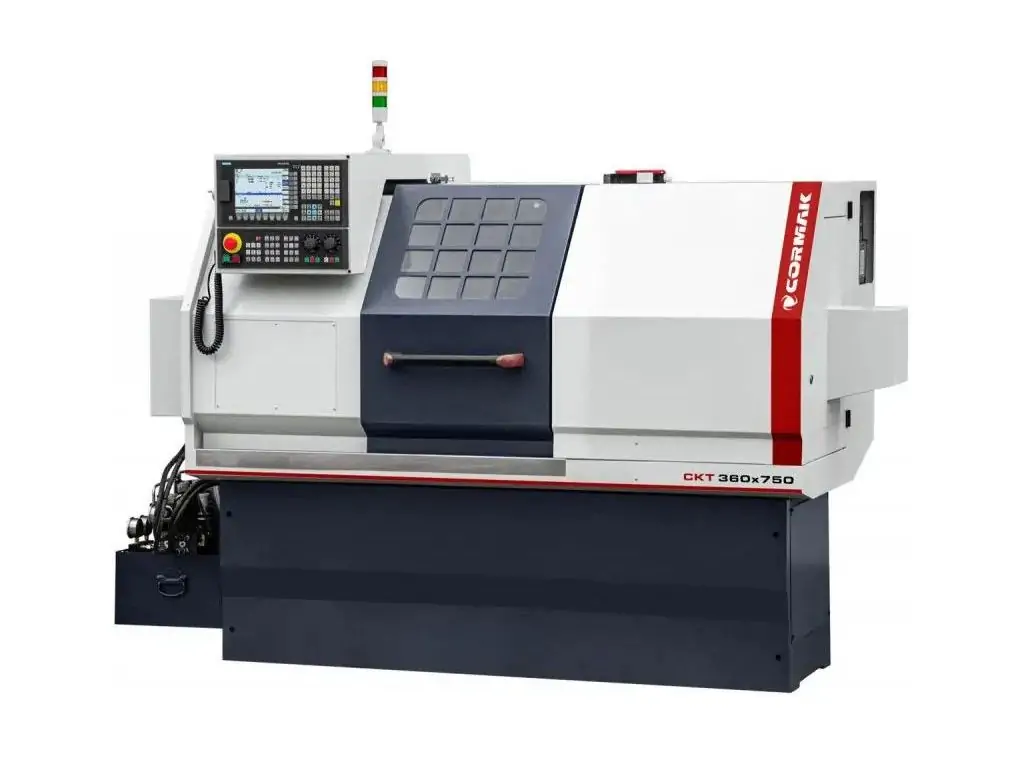

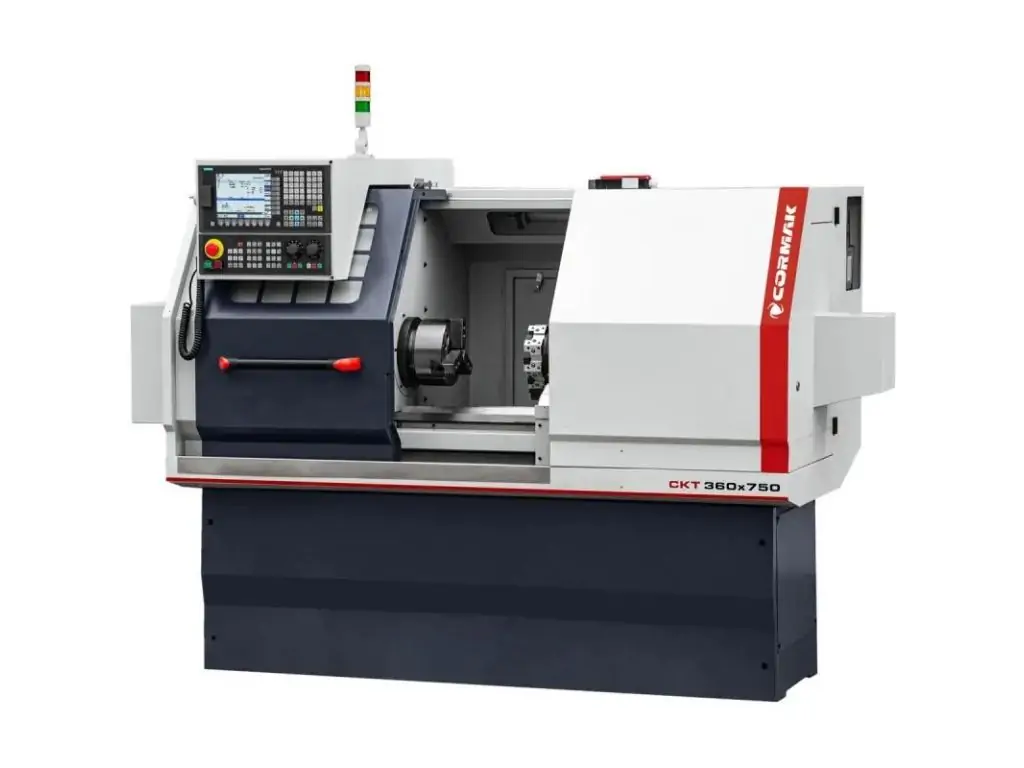

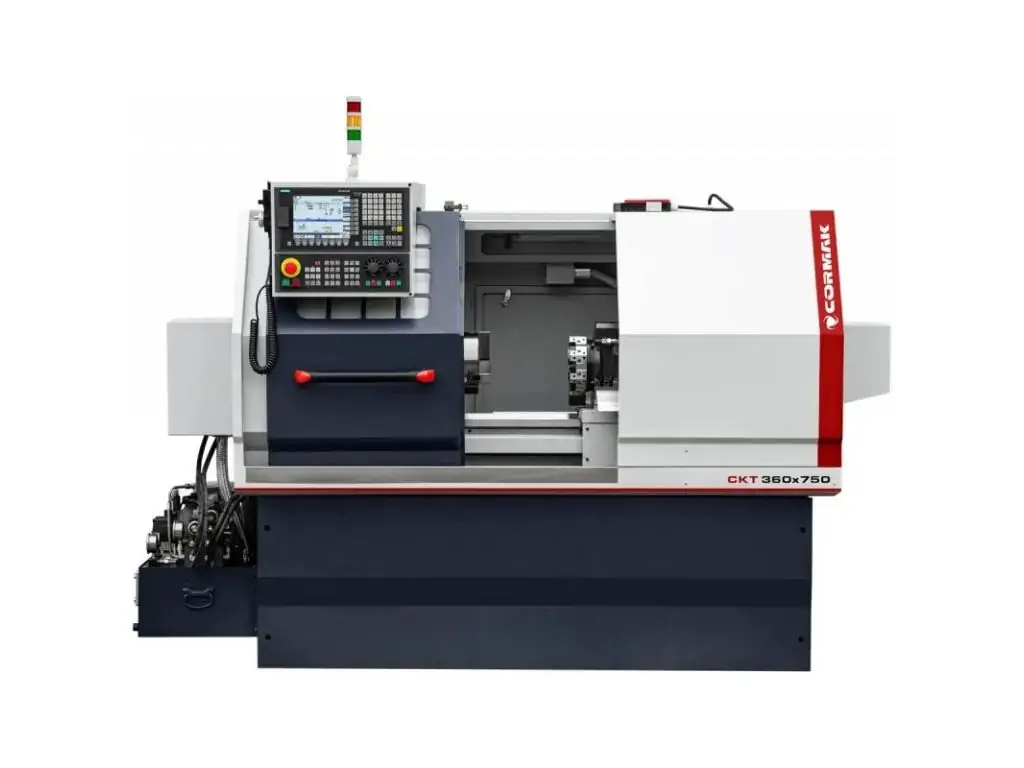

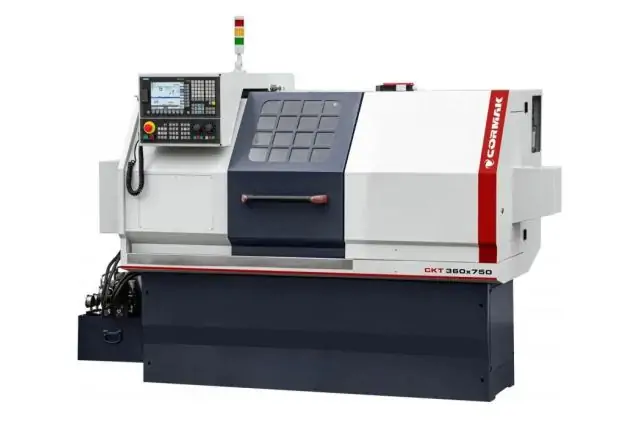

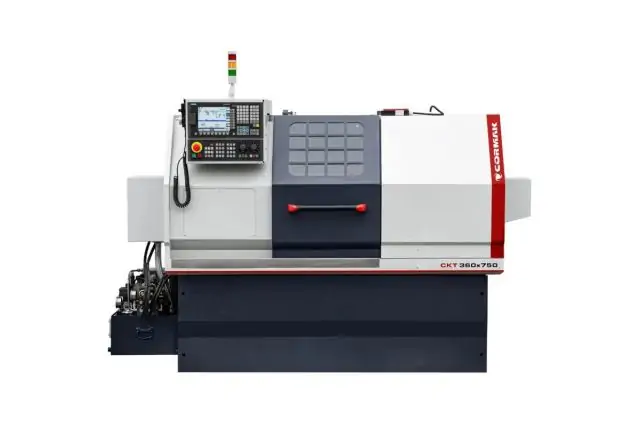

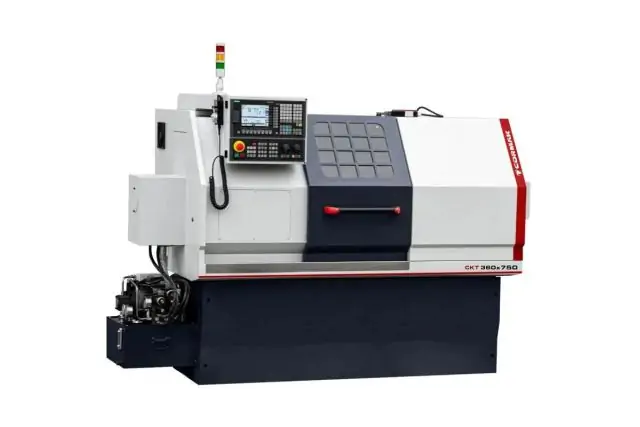

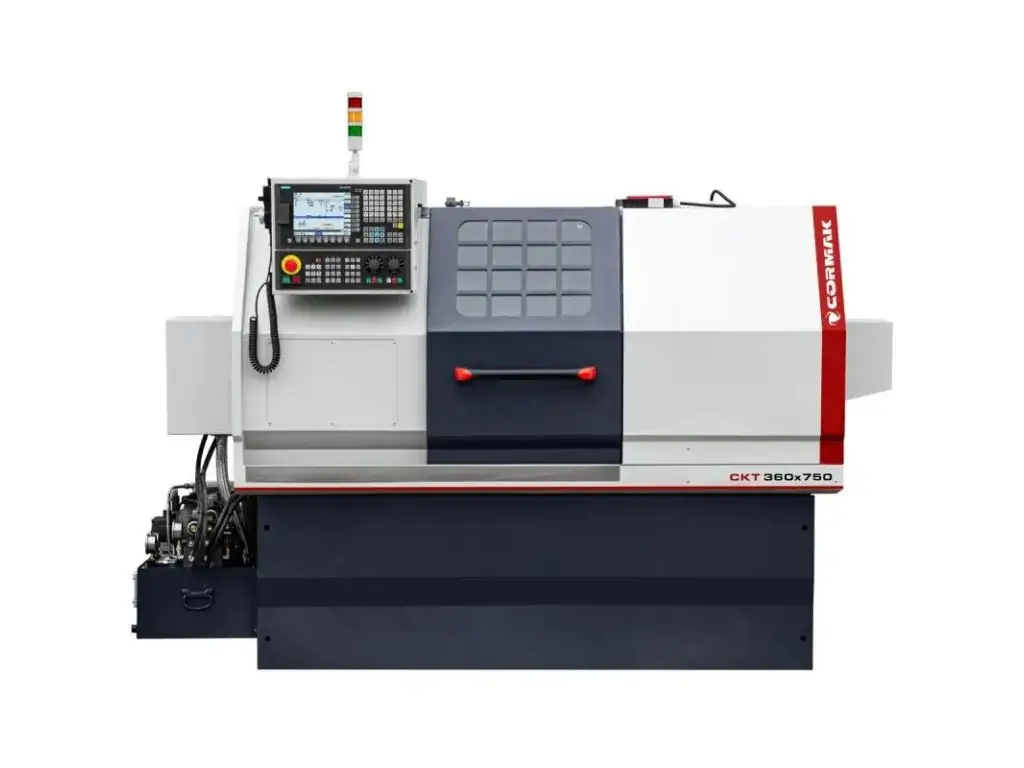

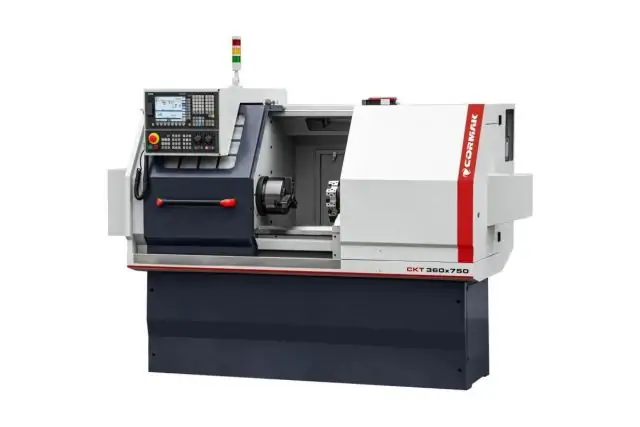

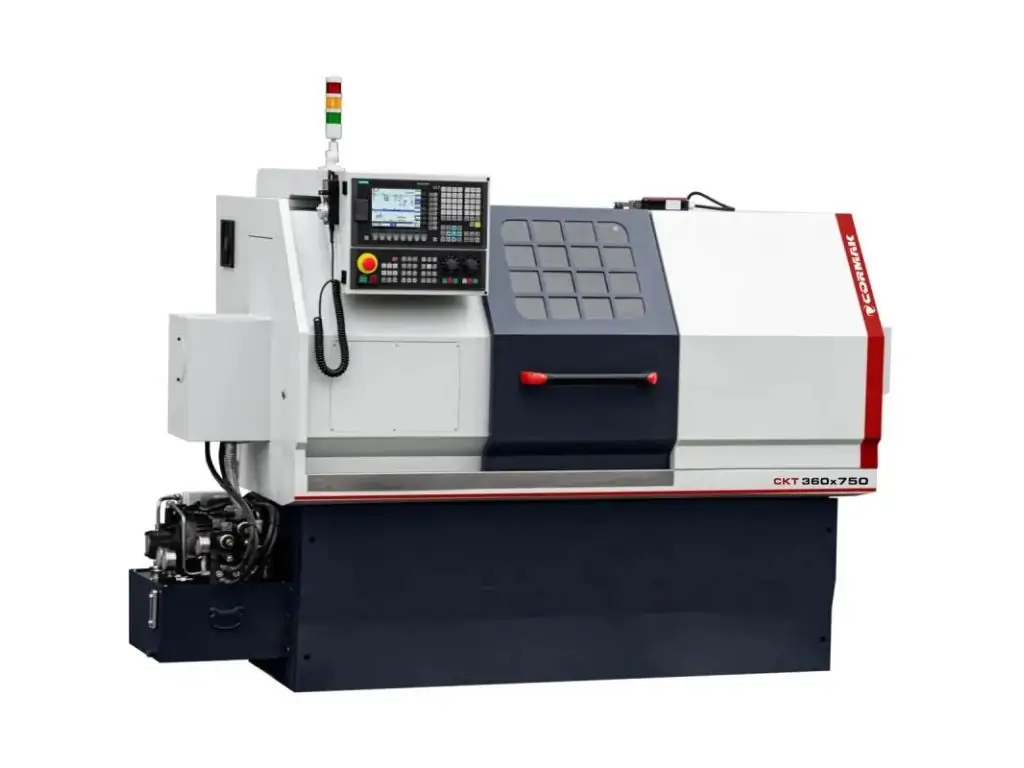

Токарный станок с ЧПУ Cormak 360x750 с гидравлическим патроном

Токарный станок с ЧПУ Cormak 360x750 с гидравлическим патроном – это промышленное оборудование с числовым программным управлением для серийной обработки металла на малых и средних предприятиях. Выполняет точение наружных и внутренних поверхностей, сверление и растачивание отверстий, нарезание резьбы и другие токарные операции. Оснащен системой управления Siemens Sinumerik 808D, которая известна своей эффективностью и надежностью, имеет интуитивно понятный интерфейс и знакома многим операторам ЧПУ.

Станок рассчитан на обработку деталей длиной до 750 мм и диаметром до 360 мм. Шпиндель с конусом MK5 установлен на высокоточных подшипниках качения NSK (Япония). Двигатель шпинделя мощностью 5,1 кВт (S1)/ 3,7 кВт управляется инвертором, что позволяет плавно регулировать обороты в диапазоне 100-2000 об/мин. Продольные и поперечные подачи выполнятся шариковыми винтами, приводимыми в движение серводвигателями Siemens. 8-позиционная револьверная головка под резцы 20х20 мм позволяет быстро менять инструменты без остановки станка.

Этот универсальный токарный станок ЧПУ оснащен гидравлическим патроном, что обеспечивает быстрый зажим заготовок и, по сравнению с ручным патроном, увеличивает производительность в 1,5-2 раза. Гидравлическая задняя бабка с конусом MK3 и максимальным ходом 100 мм обеспечивает точную поддержку длинных деталей, стабильность при резке и минимизацию человеческого фактора. Система охлаждения СОЖ и автоматическая смазка редуктора и направляющих делают этот станок надежным и долговечным.

Особенности токарного станка с ЧПУ Cormak 360x750 с гидравлическим патроном

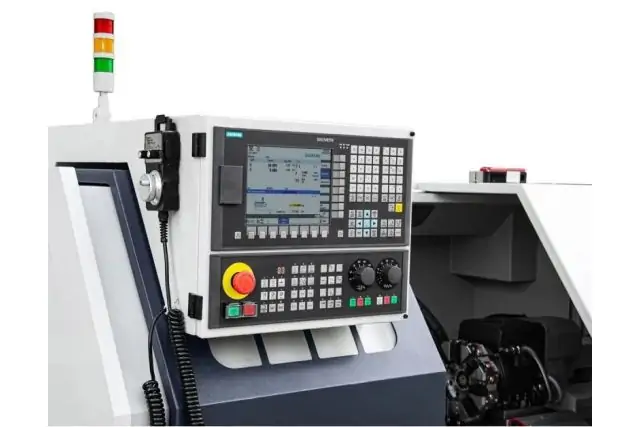

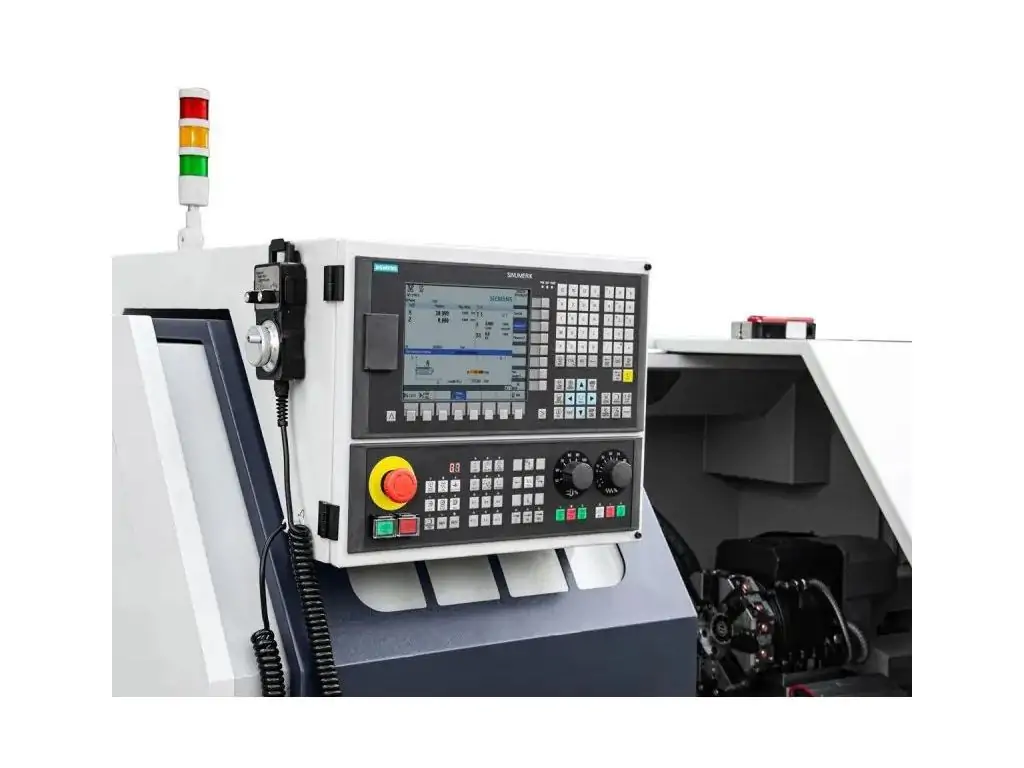

• Система управления Siemens Sinumerik 808D
• Удобная панель управления с интуитивно понятным интерфейсом
• Поддержка стандартных G-кодов и CAD/CAM-систем
• Межцентровое расстояние – 750 мм
• Максимальный диаметр обработки над станиной – 360 мм
• Максимальный диаметр обработки над суппортом – 150 мм
• Прецизионно обработанный шпиндель с отверстием 52 мм и конусом MK5
• Высокоточные подшипники качения NSK (Япония)
• Промышленный двигатель мощностью 5,1 кВт (S1)/ 3,7 кВт с инверторным управлением
• Диапазон оборотов – 100-2000 об/мин
• Продольные и поперечные подачи с помощью шариковых винтов и серводвигателей Siemens

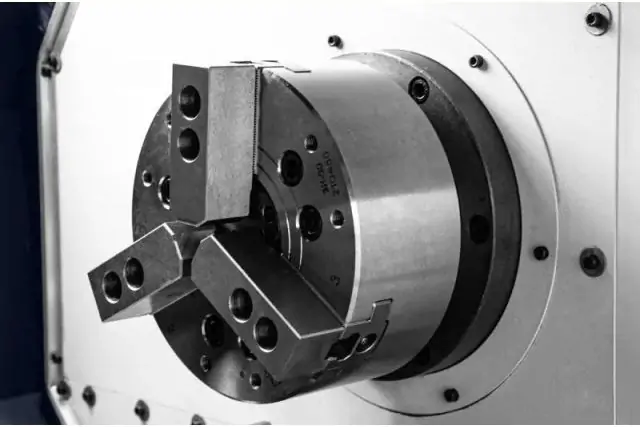

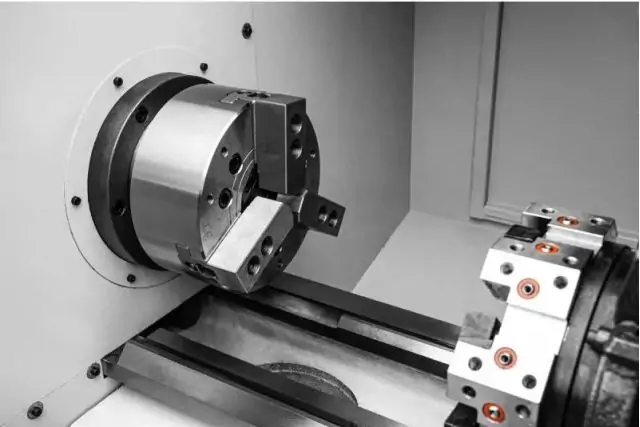

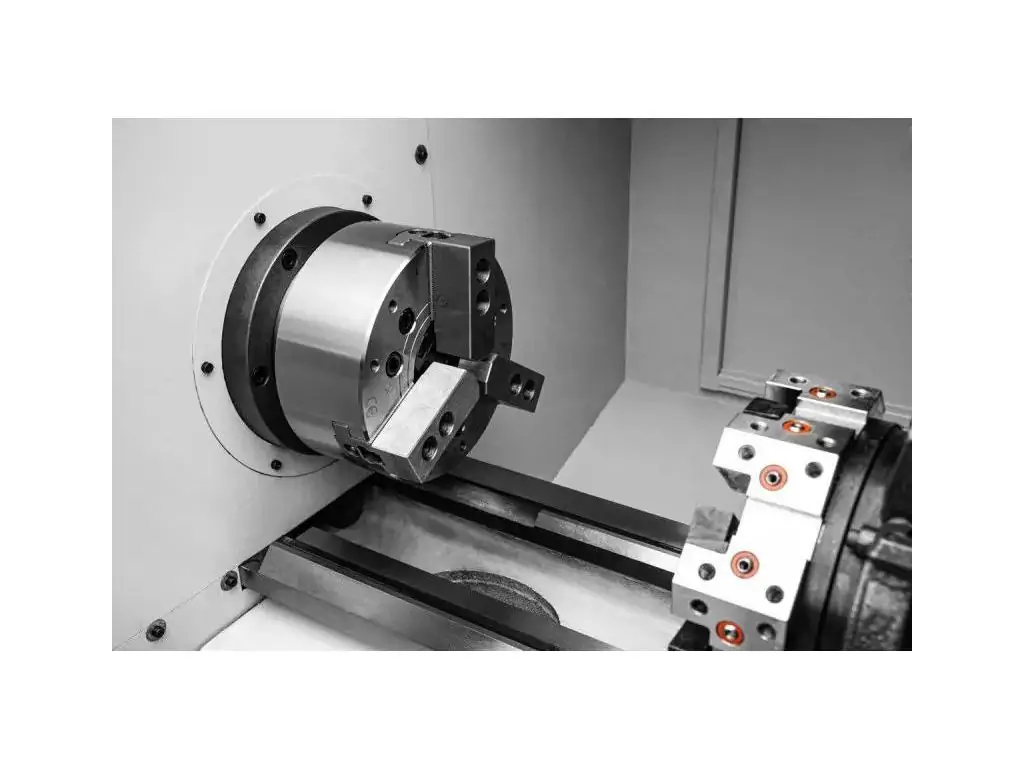

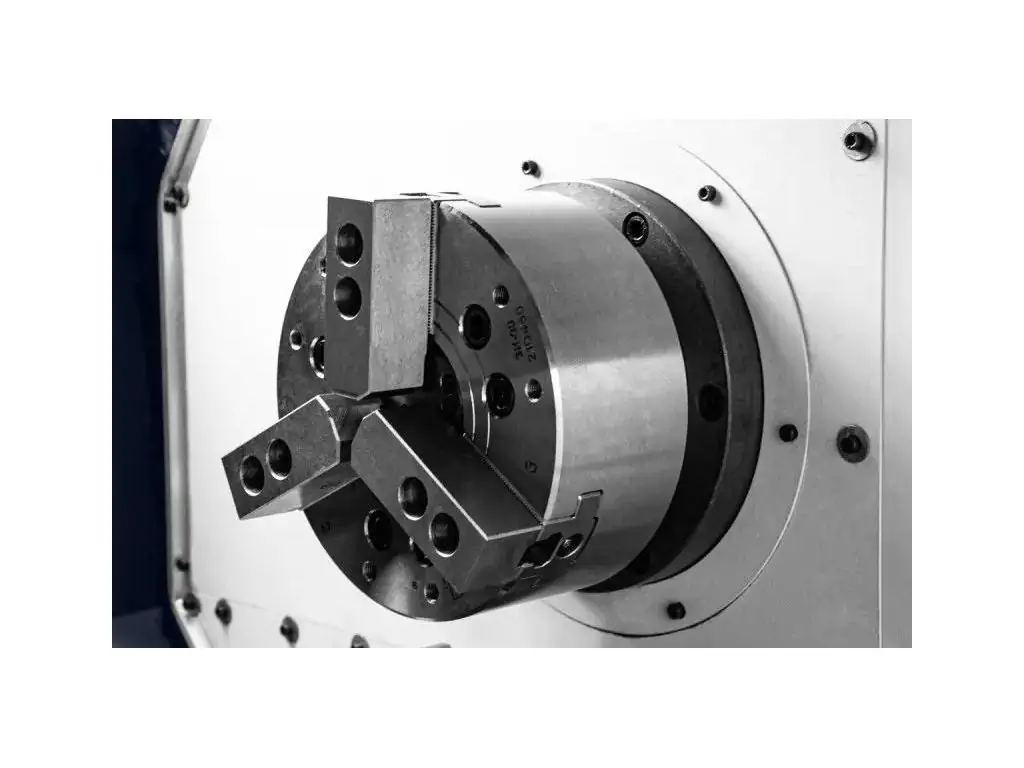

• Гидравлический 3-кулачковый патрон

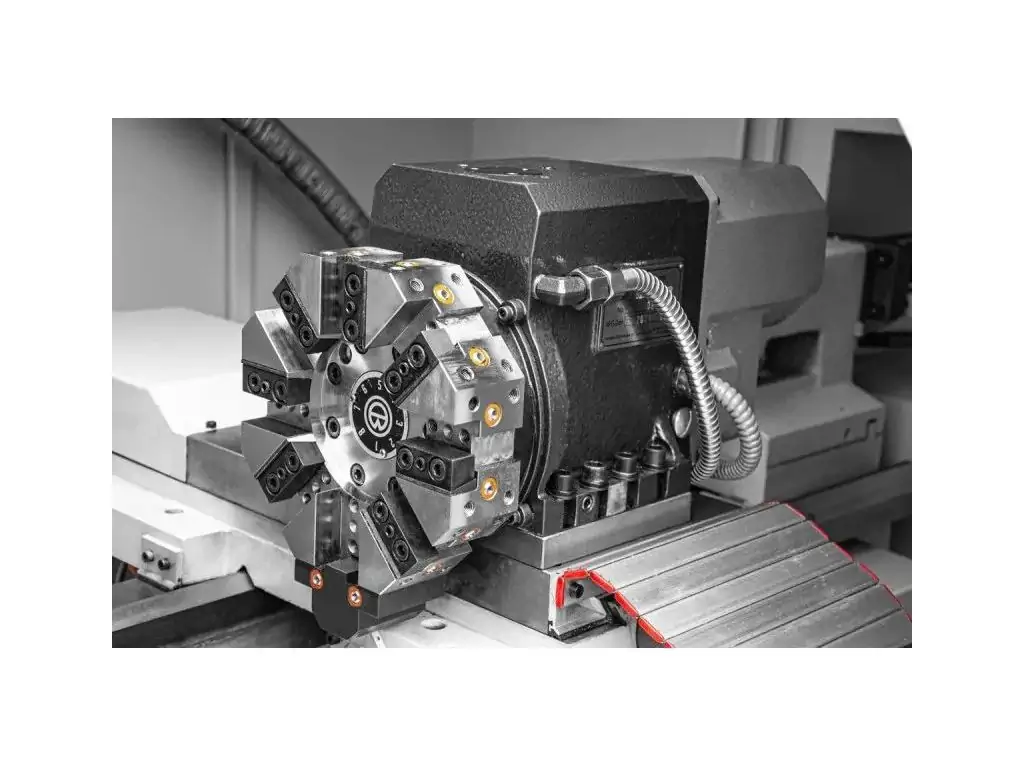

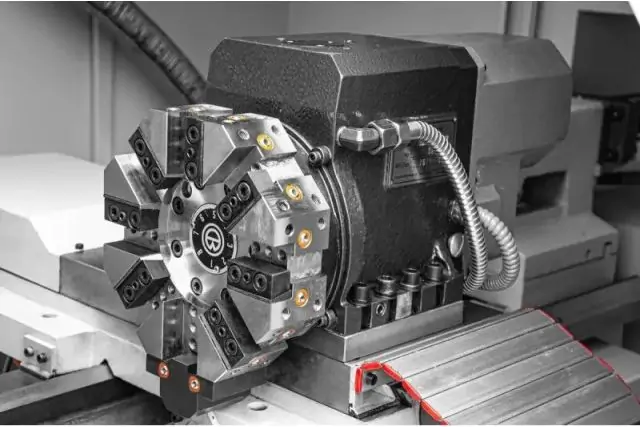

• 8-позиционная револьверная головка
• Размер резцов 20х20 мм

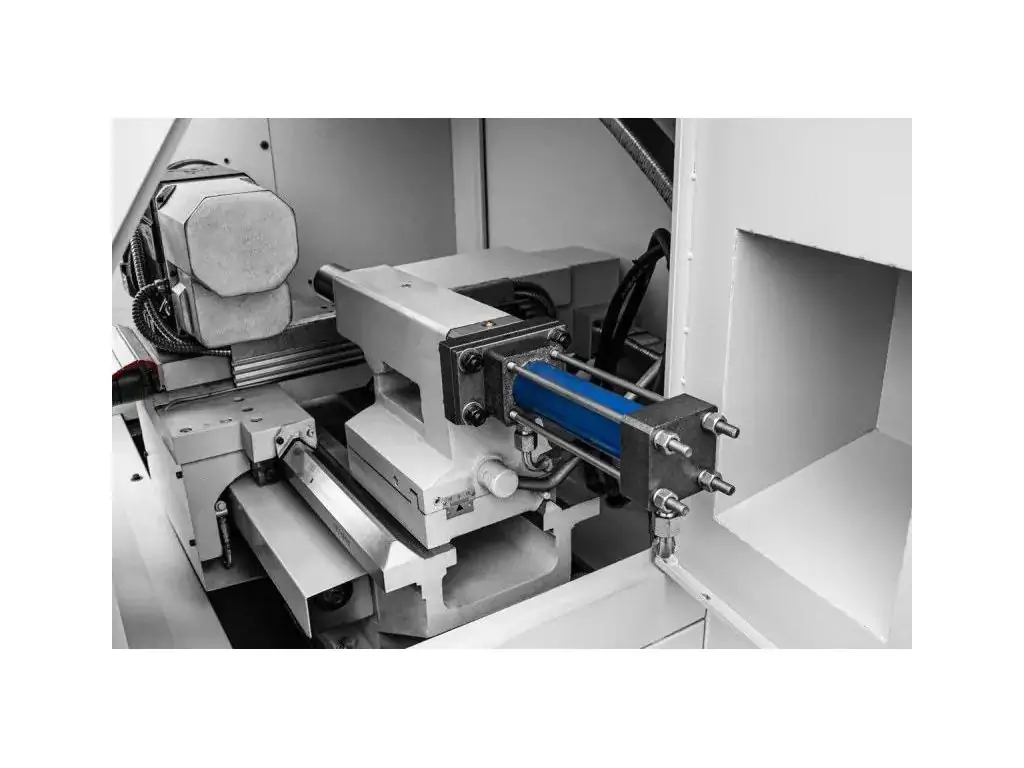

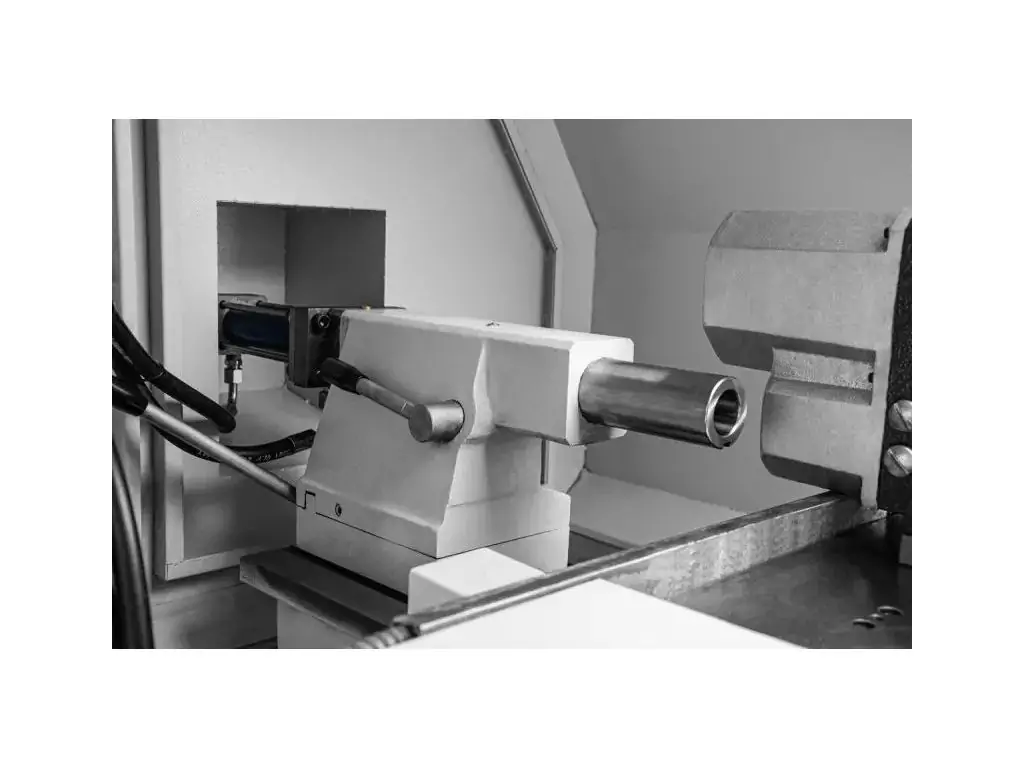

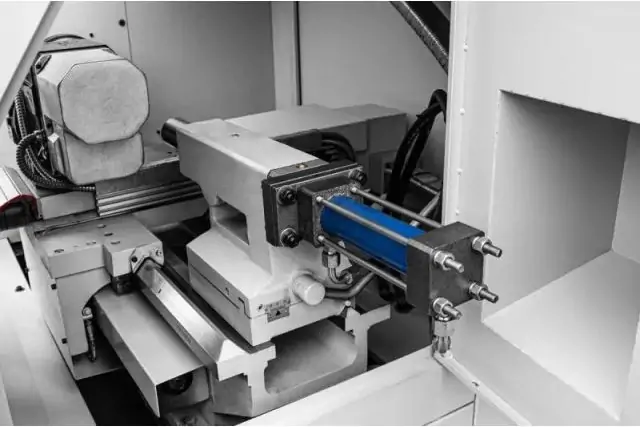

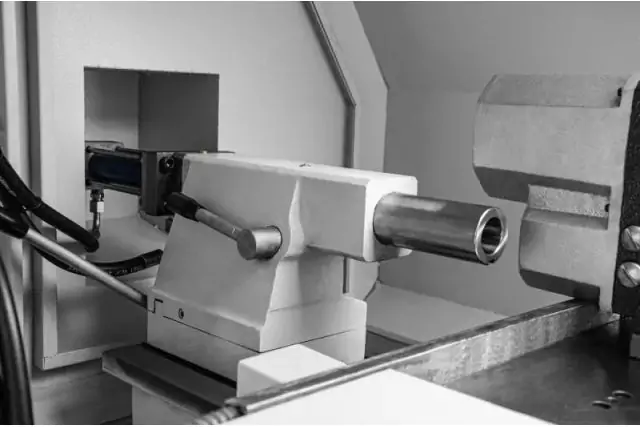

• Гидравлическая задняя бабка с конусом MK3
• Ход пиноли задней бабки - 100 мм

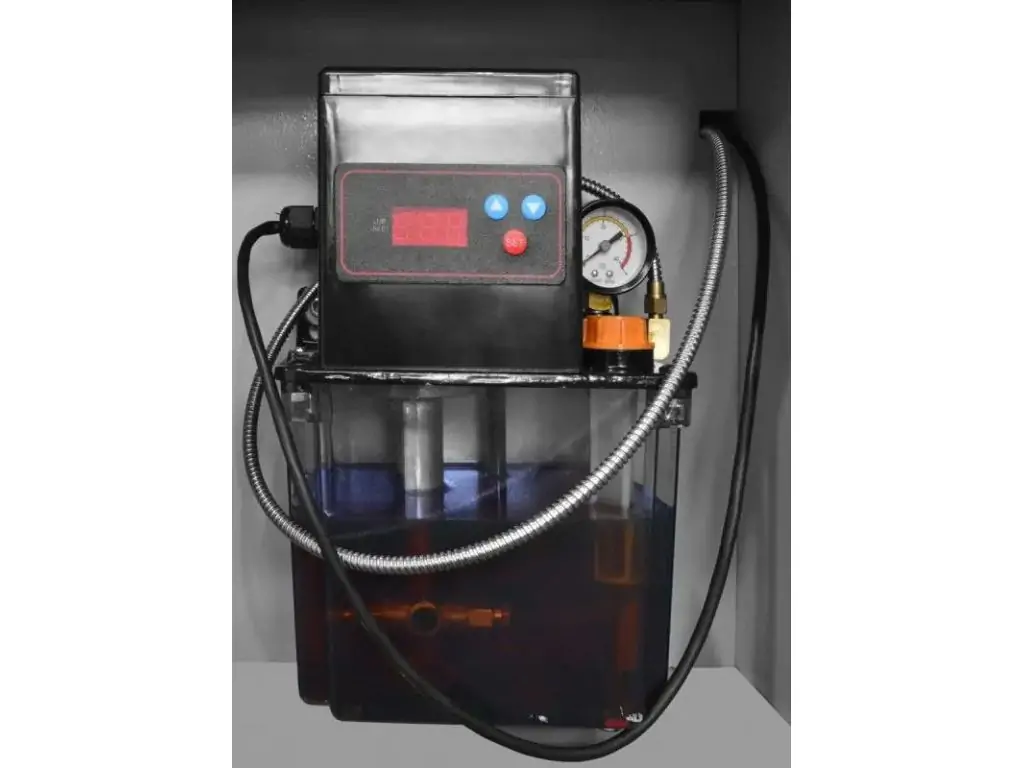

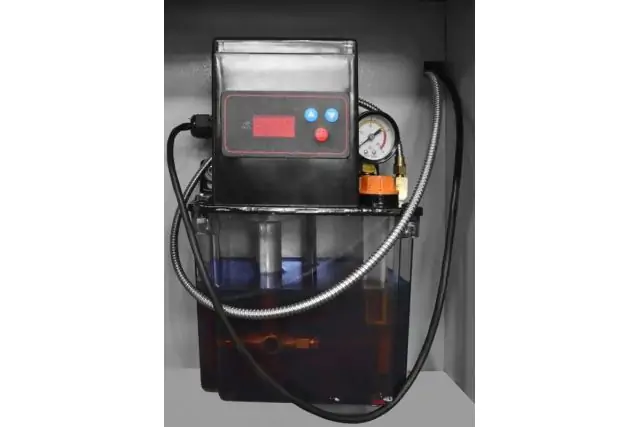

• Автоматическая централизованная смазка редуктора и направляющих
• Система охлаждения СОЖ
• LED освещение 24 В
• Жесткая конструкция весом 1500 кг.

Комплектация токарного станка с ЧПУ Cormak 360x750 с гидравлическим патроном

В стандартную комплектацию входят:

• Система управления SIEMENS SINUMERIK 808 Advanced

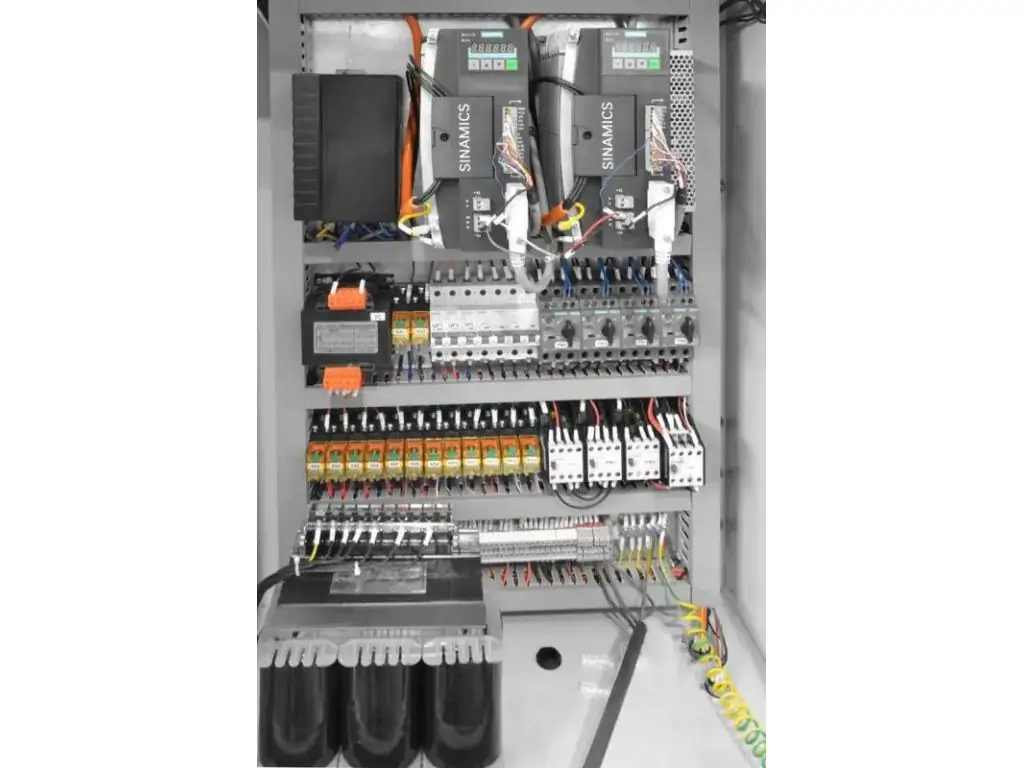

• Сервоприводы Siemens
• Гидравлический 3-кулачковый токарный патрон
• 8-позиционная револьверная головка
• Комплект мягких кулачков
• Гидравлическая задняя бабка с конусом MK3
• Система охлаждения
• Автоматическая система смазки редуктора и направляющих
• LED освещение 24 В
• Сервисные инструменты.

Опционная оснастка токарного станка с ЧПУ Cormak 360x750 с гидравлическим патроном

Опционально доступны:

• Устройство для автоматической подачи прутка
• Цанговый патрон
• Набор мягких кулачков
• Движимый и неподвижный люнеты
• Программное обеспечение CAD/CAM.

Частые вопросы

Для лучшего ознакомления с токарными ЧПУ станками просмотрите ответы на частые вопросы.

Какие основные преимущества системы управления Siemens SINUMERIK 808D в токарном станке?

Система управления Siemens SINUMERIK 808D известна своей надежностью и стабильной работой в течение долгих лет. Интуитивно понятное меню и логическая структура управления обеспечивают быстрое обучение и простую эксплуатацию, а полная совместимость с международными стандартами CNC – легкий импорт программ из CAM-систем и возможность работы с разными постпроцессорами. Система работает с серводвигателями Siemens, что гарантирует точное позиционирование, плавность перемещений и стабильную геометрию деталей.

Какие преимущества гидравлической задней бабки в токарном ЧПУ станке перед ручной?

Гидравлическая задняя бабка обеспечивает одинаковое усилие прижима, лучшую повторяемость в серии, работает в автоматическом цикле и управляется с пульта ЧПУ. Это значительно ускоряет рабочий цикл, увеличивает производительность и минимизирует брак.

Какие преимущества дает гидравлический патрон в токарном ЧПУ станке?

Гидравлический патрон обеспечивает одинаковое усилие на все кулачки и создает больший и более стабильный момент зажима, чем механический. Это дает уверенную работу с твердыми сталями, возможность более глубокой резки, минимальное биение, стабильную геометрию детали и высокую повторяемость в серии. Также гидравлика сокращает время на смену детали, что способствует росту производительности.

Почему в современных токарных ЧПУ станках используют шариковые винты (ШВП)?

Шаровые винты ШВП имеют высокий КПД, минимальные люфты и обеспечивают точное позиционирование суппорта в течение всего срока эксплуатации, что позволяет сохранить точность станка на долгие годы.

Почему токарные станки 360х750 мм считаются золотым стандартом для средних производств?

Потому что такие станки компактные, достаточно мощные, универсальные, не слишком дорогие и закрывают подавляющее большинство типовых токарных задач.
