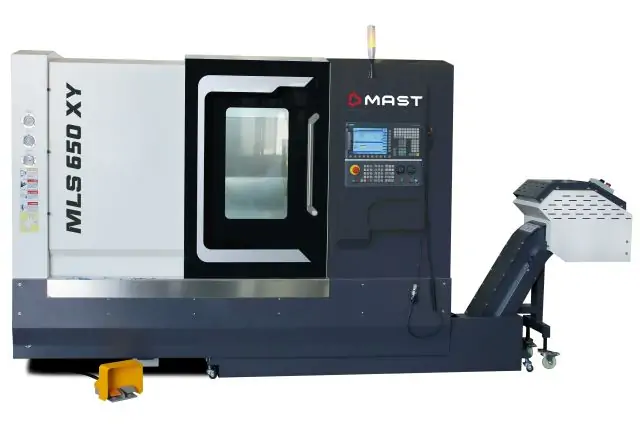

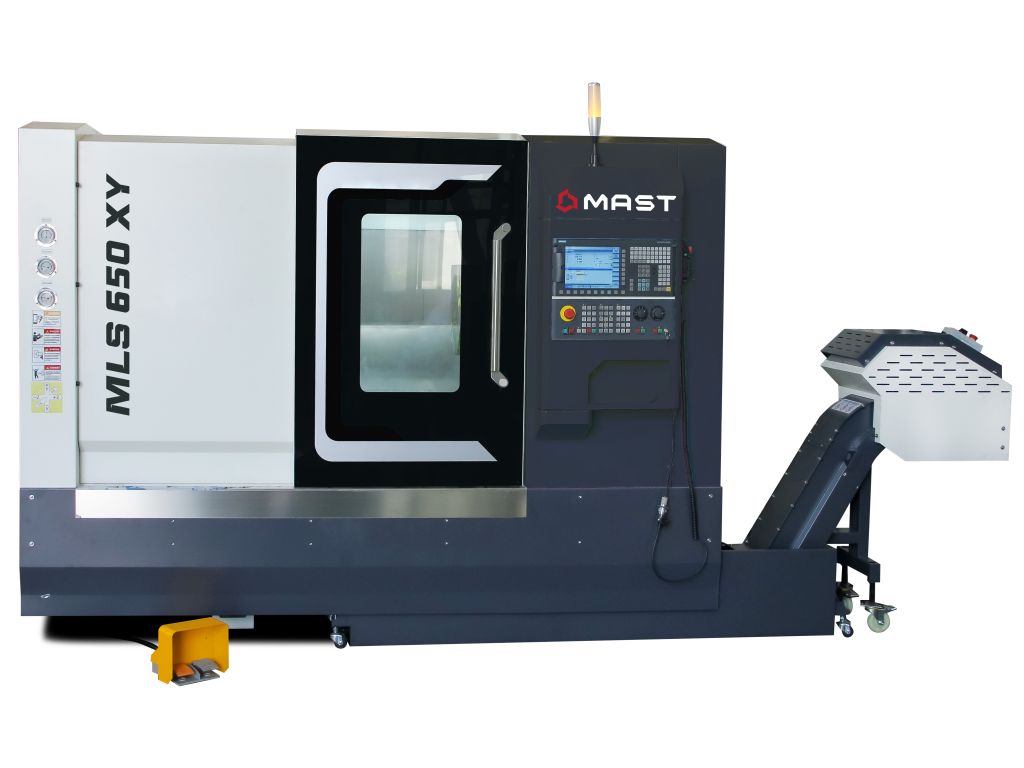

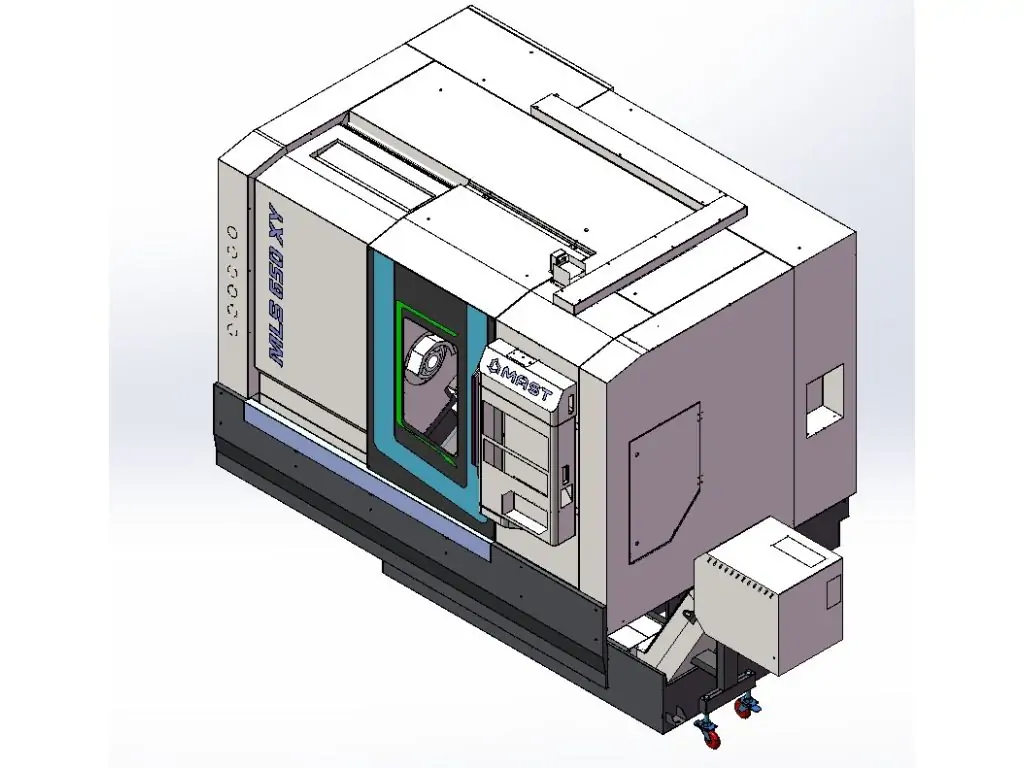

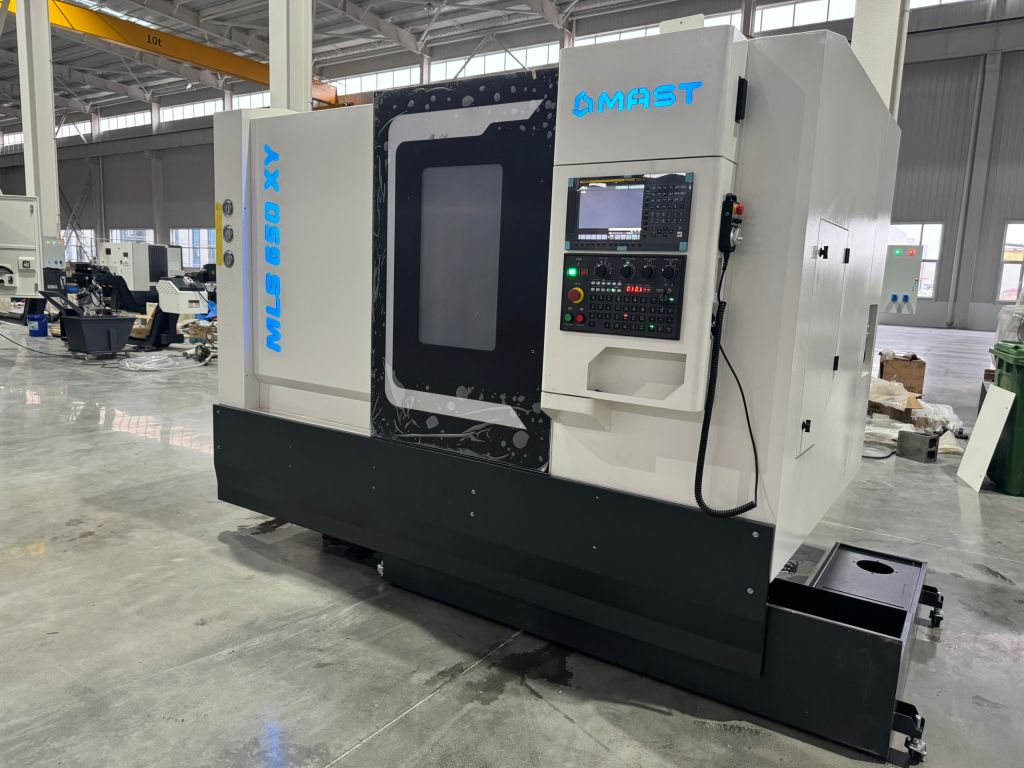

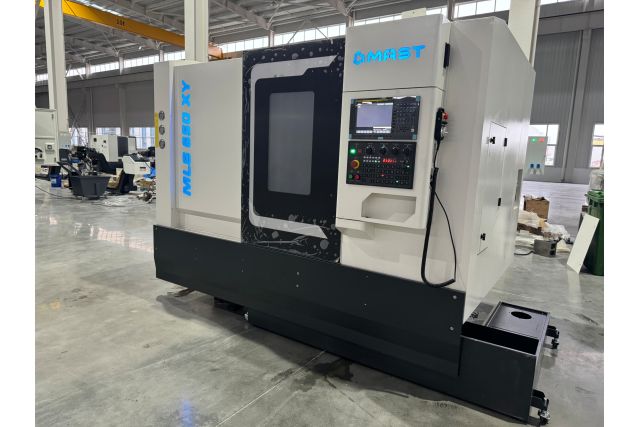

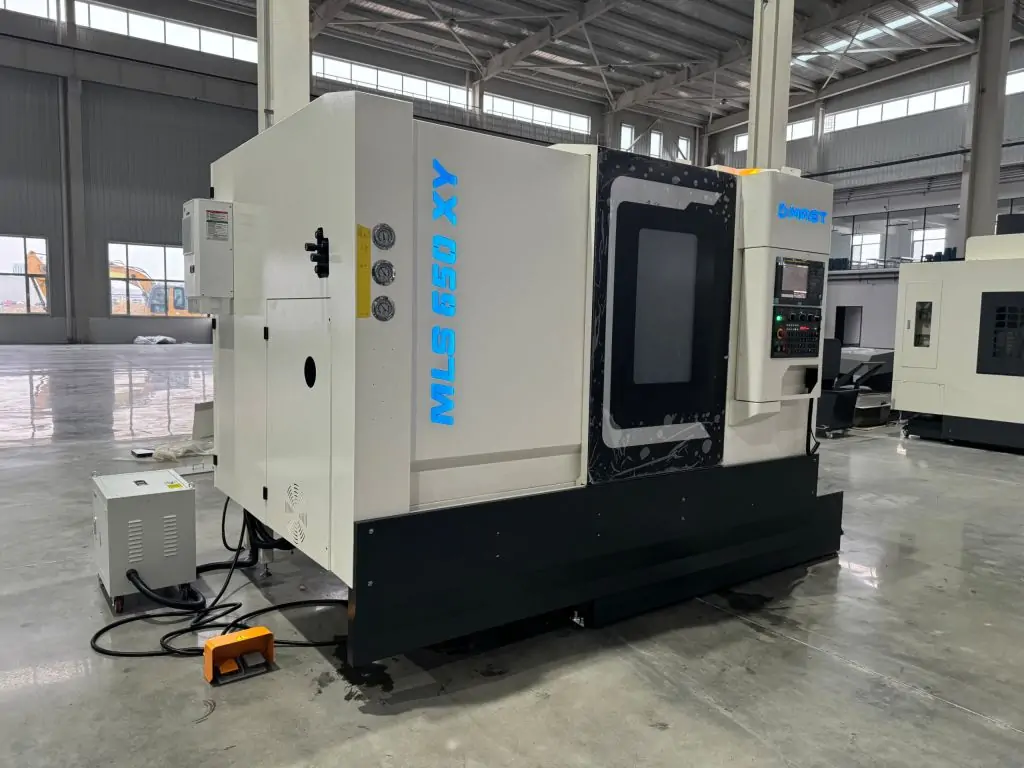

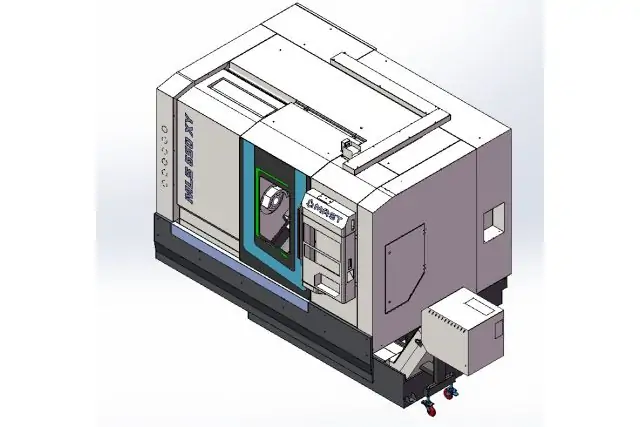

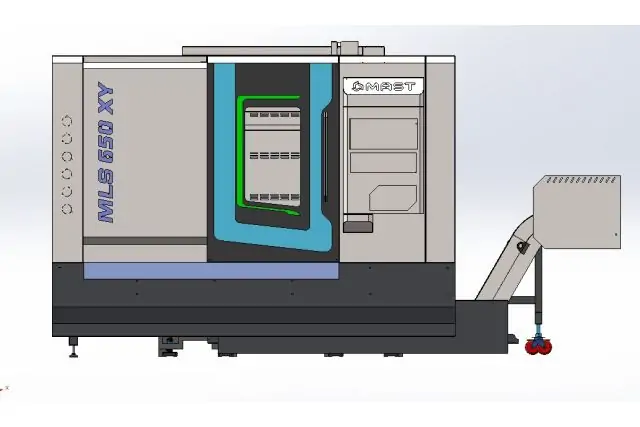

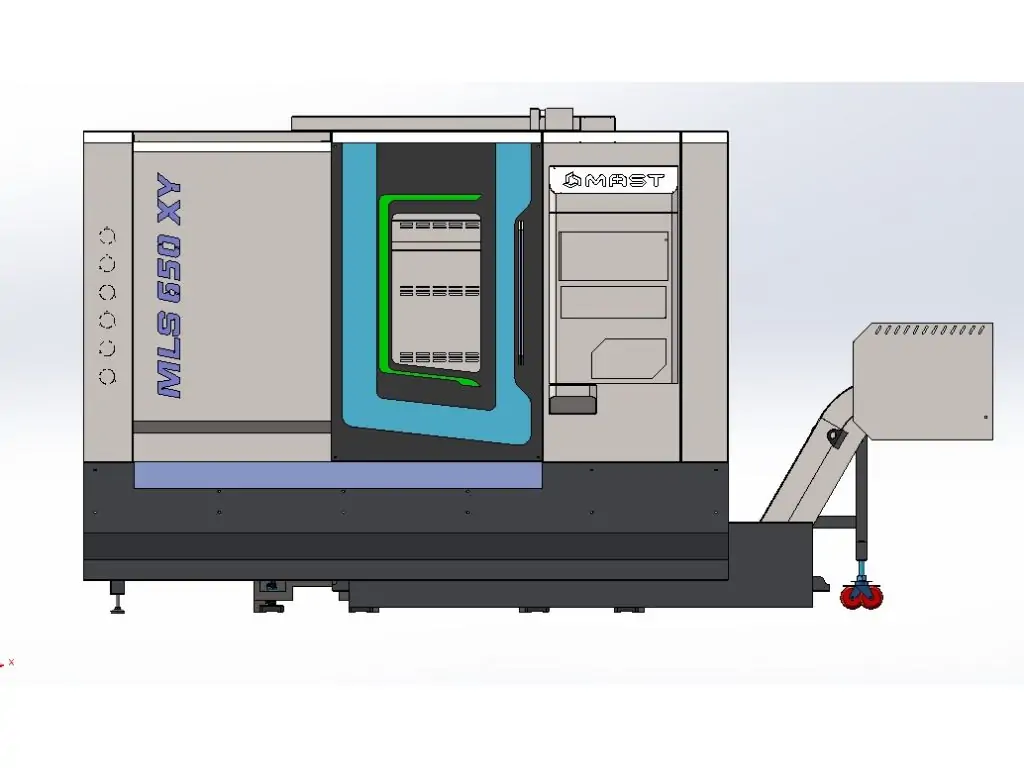

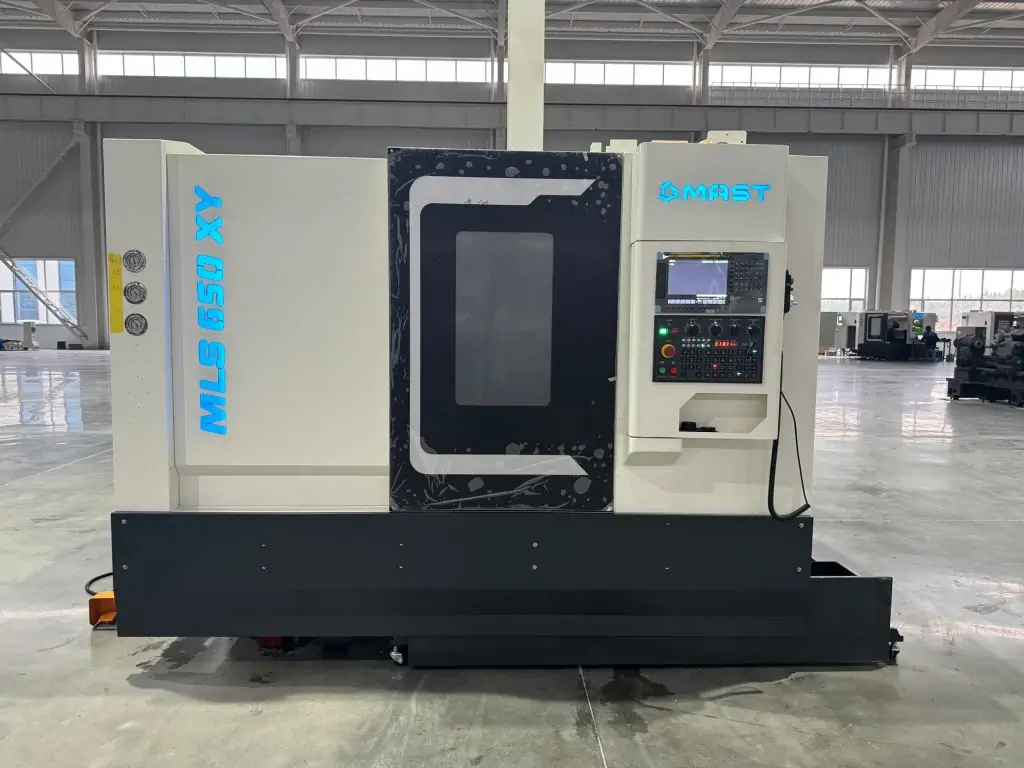

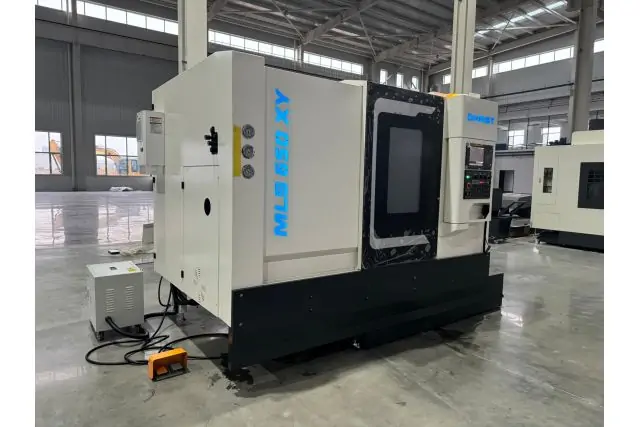

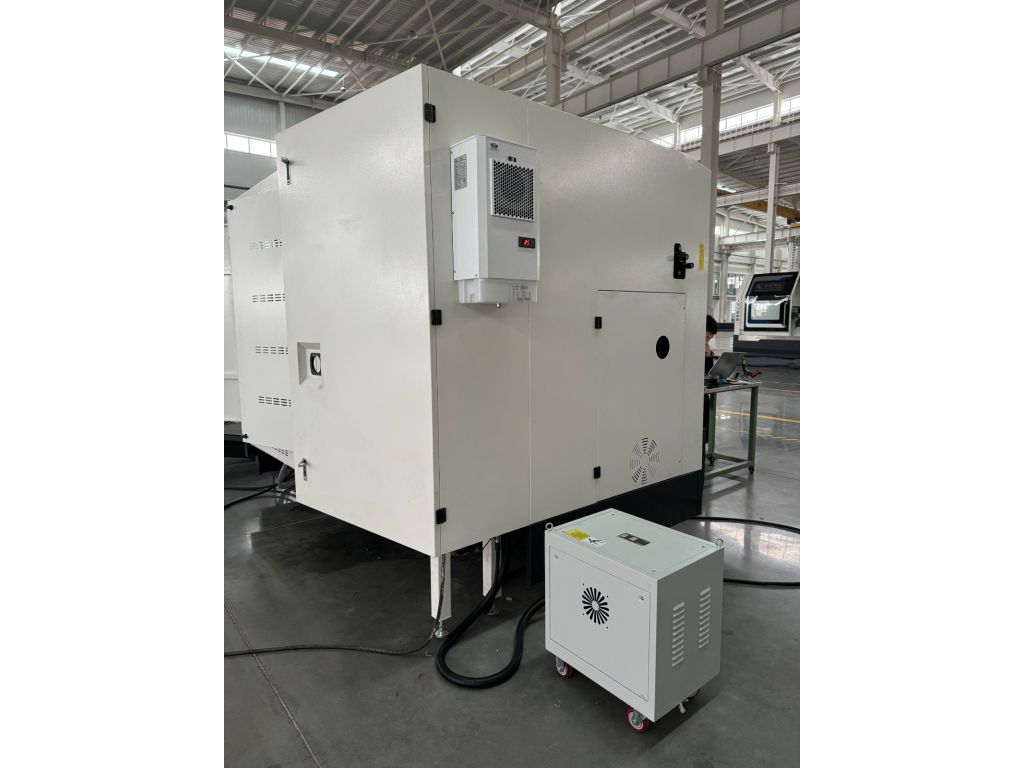

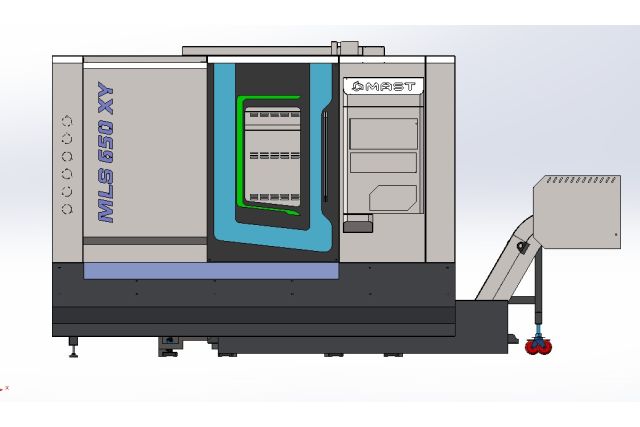

Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500

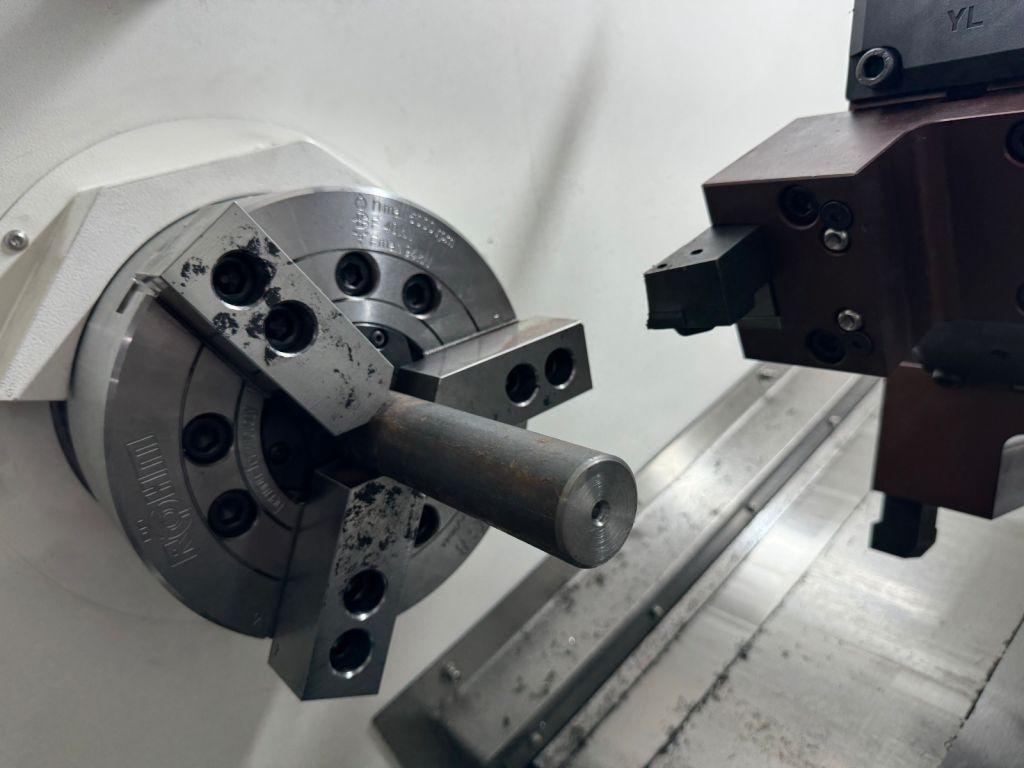

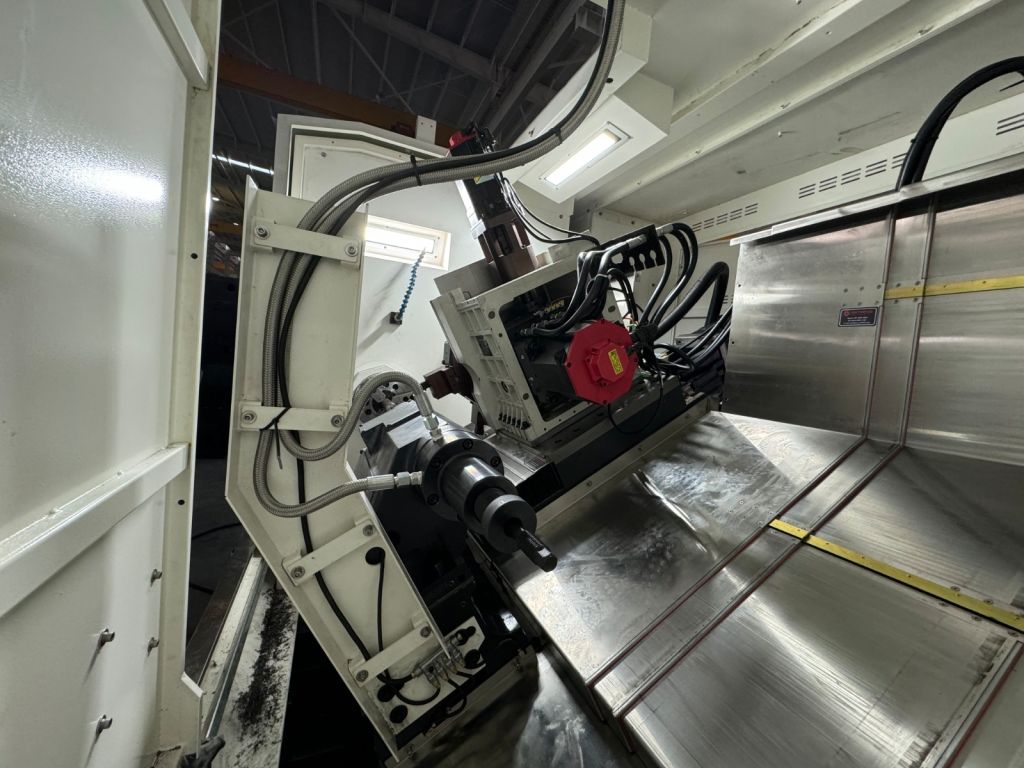

Токарно-фрезерный станок ЧПУ с осью Y MAST MLS 650XY-500 – это высокотехнологичное оборудование, предназначенное для изготовления деталей сложной геометрической формы за один рабочий цикл. Может выполнять полный спектр токарных операций и сразу переходить к фрезерным работам без снятия заготовки. Особенностью модели является полноценная ось Y с ходом 100 мм (±50 мм), реализуемая с помощью дополнительных направляющих на каретке, которая дает возможность фрезерования идеально плоских поверхностей (лисок) на цилиндрических деталях, внецентрового сверления и фрезерования, а также нарезки шпоночных пазов без дополнительных приспособлений и переустановки заготовки.

Высокоточный шпиндель с двигателем мощностью 11 кВт установлен на прецизионных подшипниках большого диаметра, что гарантирует устойчивость к радиальным и осевым нагрузкам и высокую точность вращения. Дискретность оси C позволяет позиционировать шпиндель с высокой точностью. Станок использует прецизионные линейные направляющие качения и ШВП класса точности C3, что обеспечивает высокую скорость перемещений, отсутствие люфтов и повторяемость размеров в пределах ±0,003 мм.

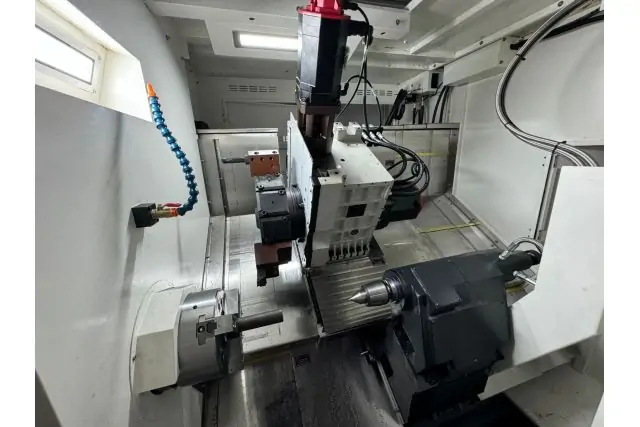

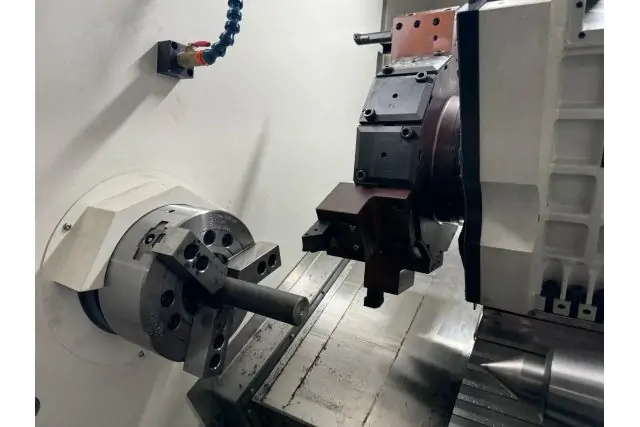

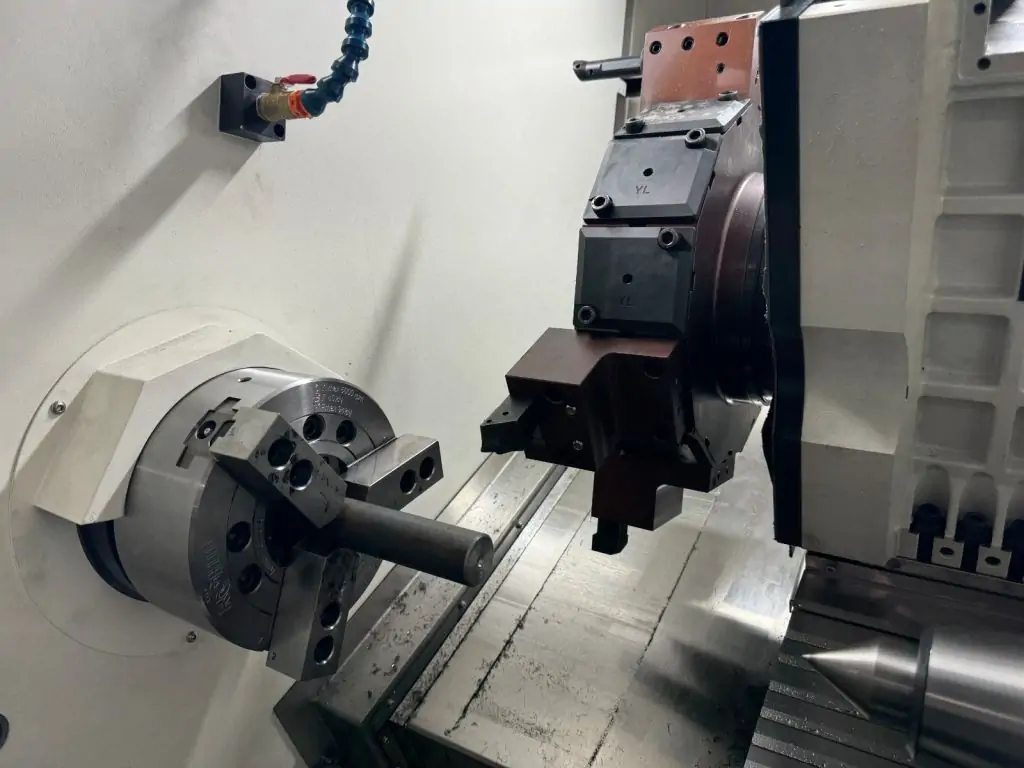

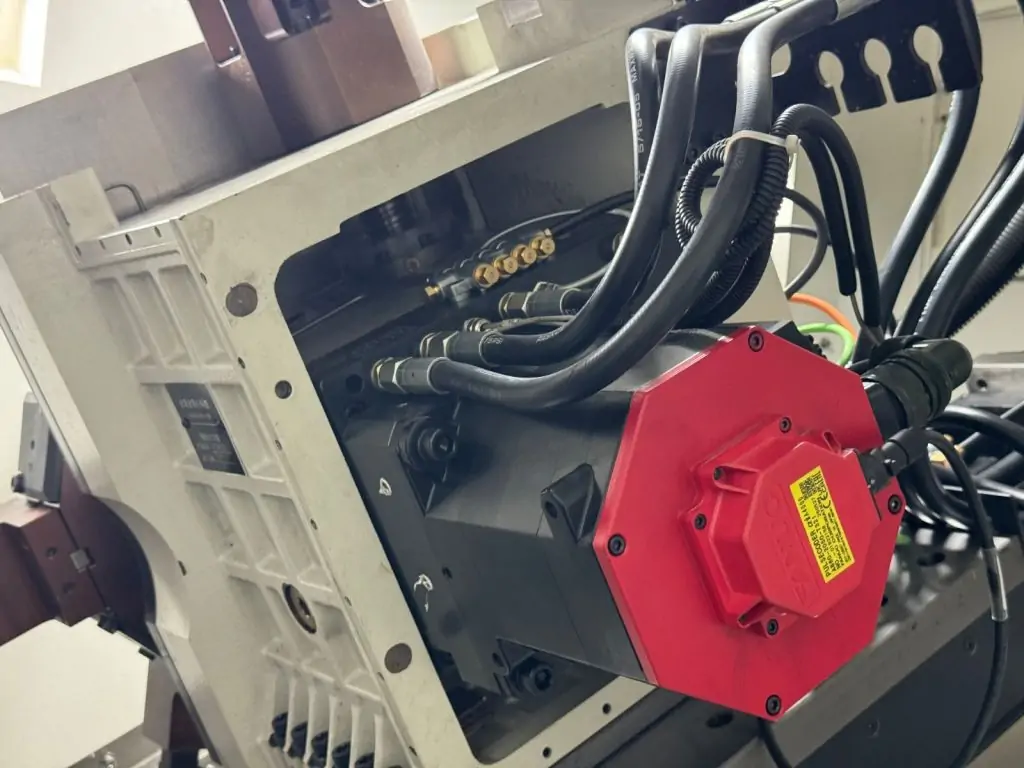

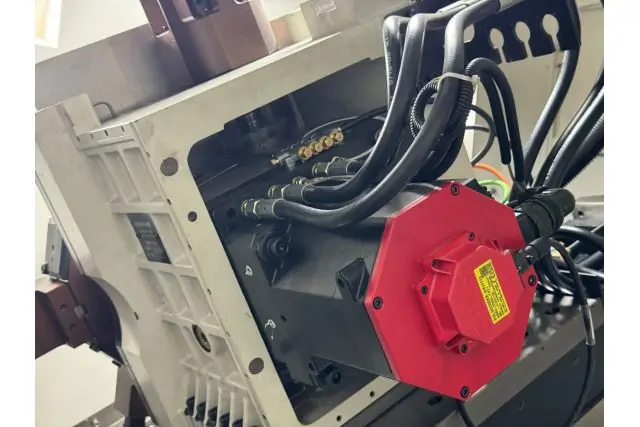

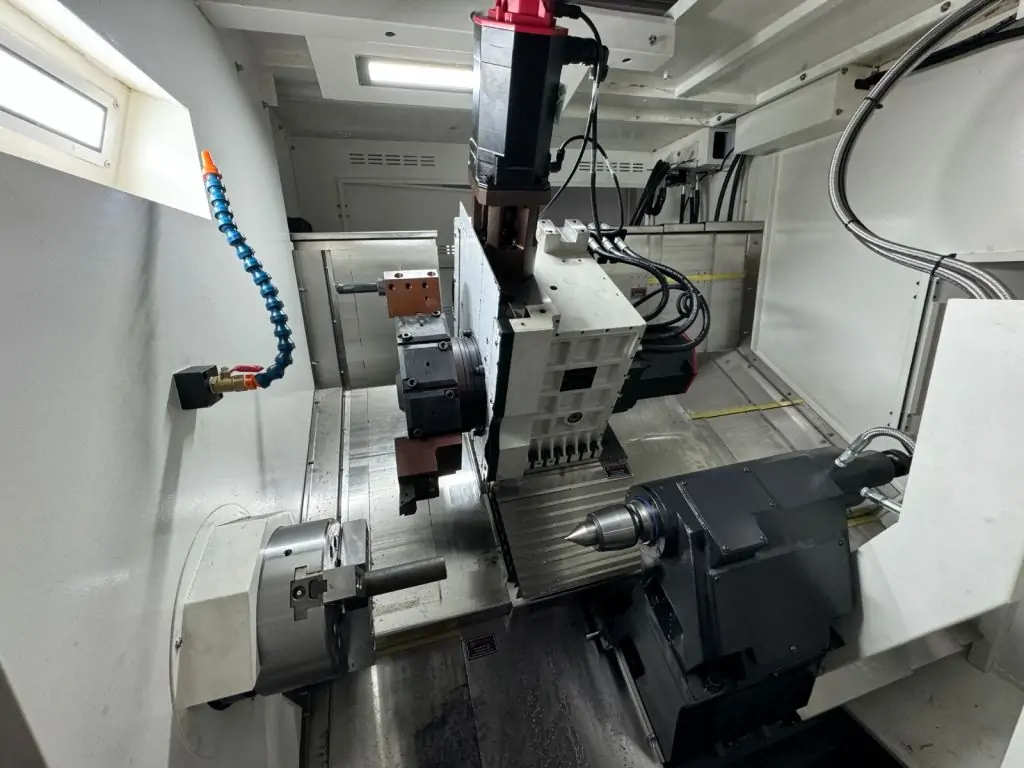

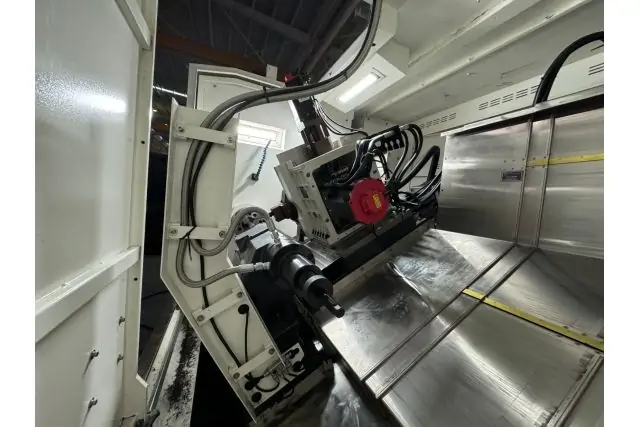

12-позиционная револьверная головка типа BMT55 с системой крепления ER32 обеспечивает максимальную жесткость, высокую точность центровки и быструю замену инструмента и позволяет работать с большими подачами и глубиной резки. Приводной инструмент мощностью 4,5 кВт позволяет выполнять сверление, нарезание резьбы и фрезерование прямо на токарном центре. Смена инструмента происходит с помощью мощного серводвигателя, что обеспечивает очень высокую скорость поворота (индексации). Двунаправленность револьверной головки значительно сокращает время цикла. Каждая позиция оснащена каналами для подачи охлаждающей жидкости непосредственно в зону резки.

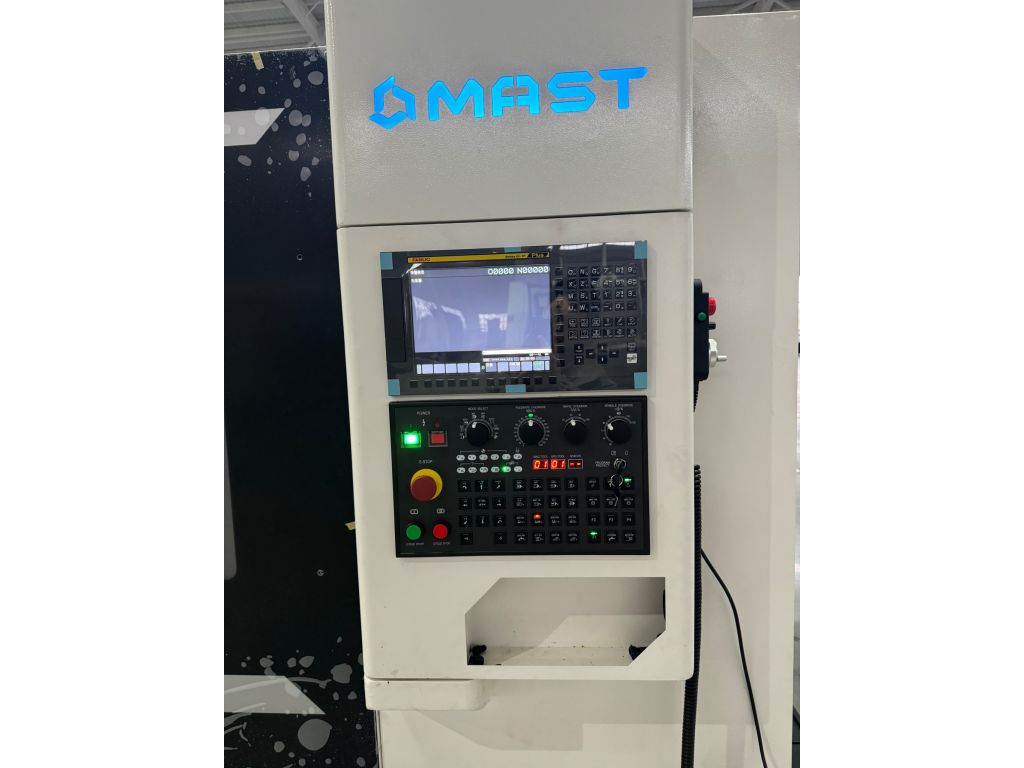

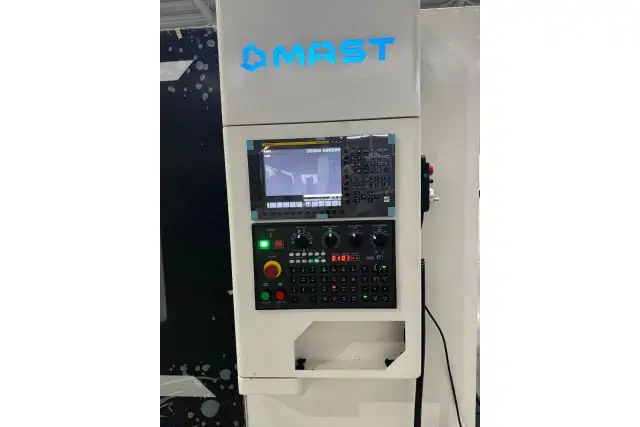

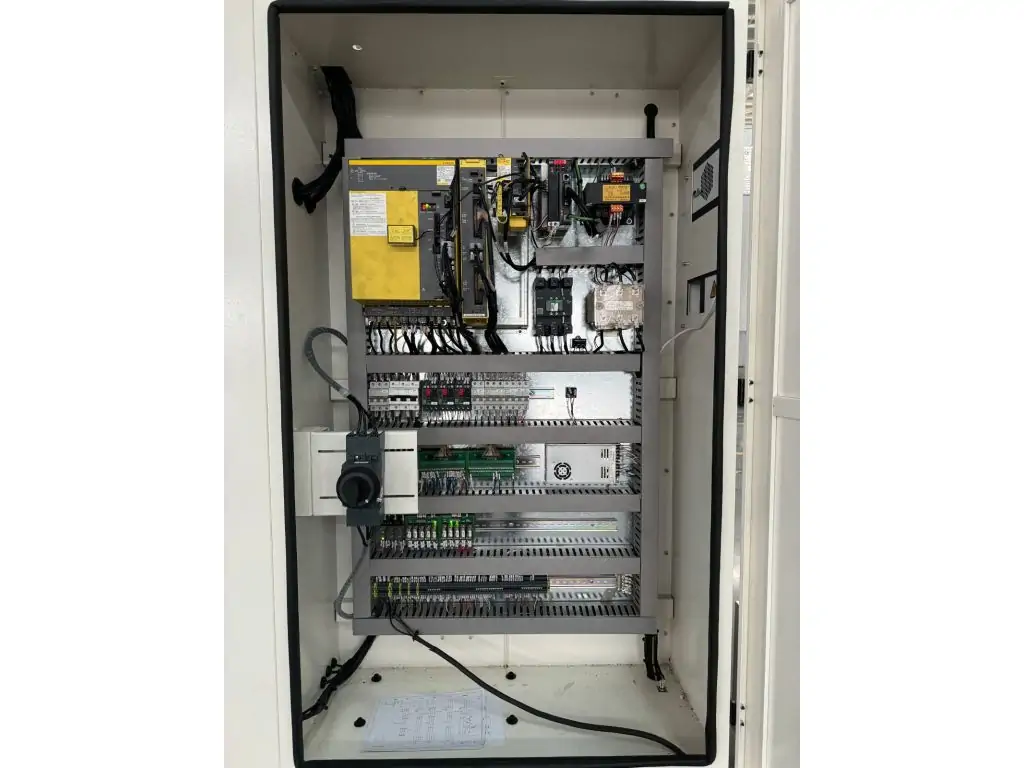

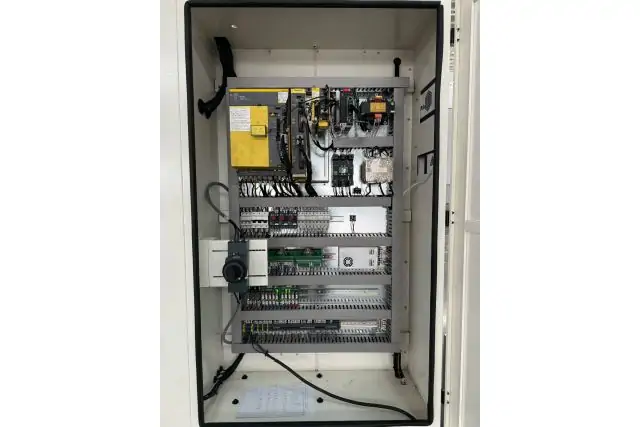

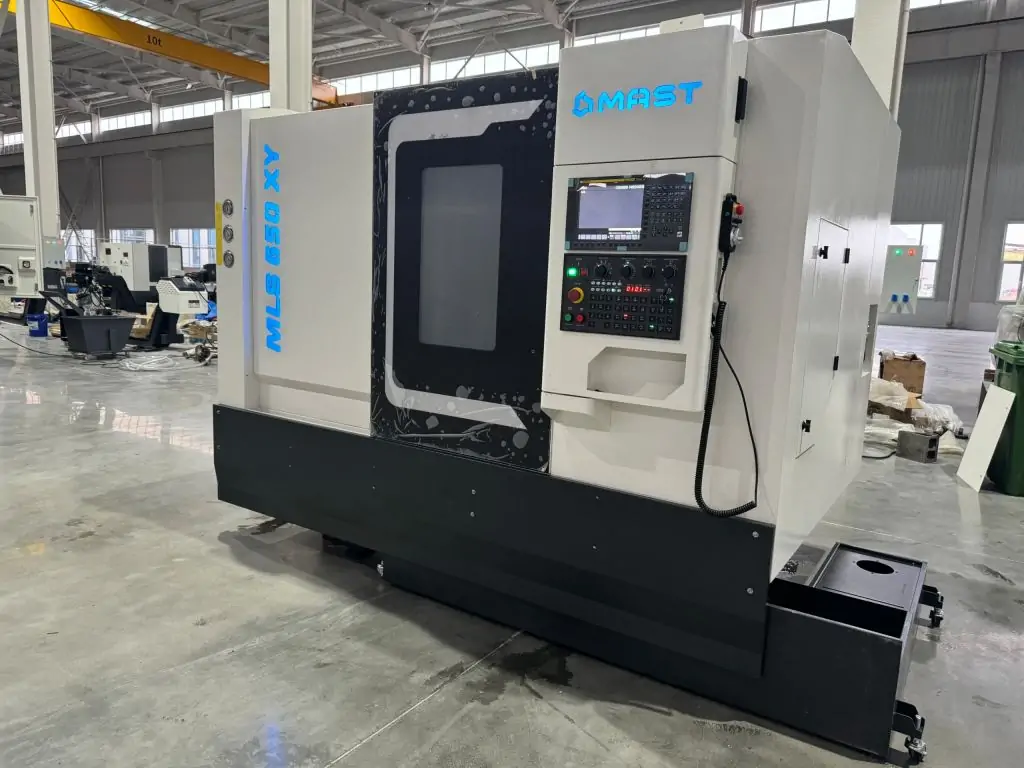

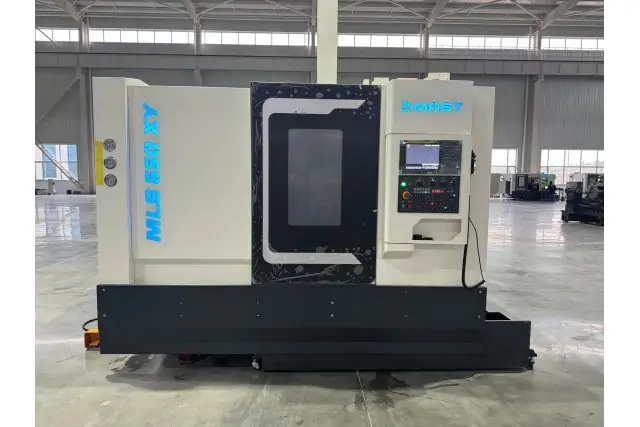

Токарно-фрезерный станок с осью Y MAST MLS 650XY-500 работает на базе системы управления FANUC 0I MF5, которая адаптирована для работы с осью Y и приводным инструментом, поддерживает многоэтапные операции, обеспечивает одновременное управление всеми параметрами обработки без лишних переходов, содержит набор стандартных циклов для сверления, нарезания резьбы, фасок и обработки контуров, имеет широкую совместимость с CAM-системами и может интегрироваться с промышленной сетью. Логический, интуитивно понятный интерфейс, поддержка диалогового программирования Manual Guide и четкая демонстрация ошибок и неисправностей делают эксплуатацию станка простой и удобной.

Особенности токарно-фрезерного станка ЧПУ с осью Y MAST MLS 650XY-500

• Максимальный диаметр обработки над станиной – 560 мм
• Максимальный диаметр наружного точения – 360 мм
• Длина точения – 470 мм
• Ось Y с ходом 100 мм (±50 мм)
• Ход по оси Х – 260 мм, по оси Z – 610 мм
• Полностью серво-управляемая система по всем осям (X, Y, Z)
• Крутящий момент серводвигателей X/Z – 22/ 22 Нм
• Прецизионные линейные направляющие качения и ШВП класса точности C3
• Быстрое перемещение по осям X и Z (20/ 20 м/мин)
• Повторяемость размеров – ±0,003 мм
• Серводвигатель шпинделя мощностью 11 кВт
• Отверстие шпинделя – 66 мм, проходное отверстие – 52 мм

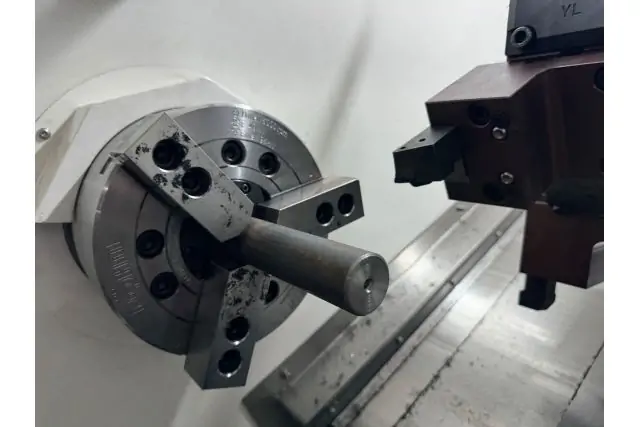

• Крепление шпинделя А2-6 (патрон 8”)
• Двунаправленная револьверная головка BMT55/ER32
• Мощность приводных инструментов – 4,5 кВт

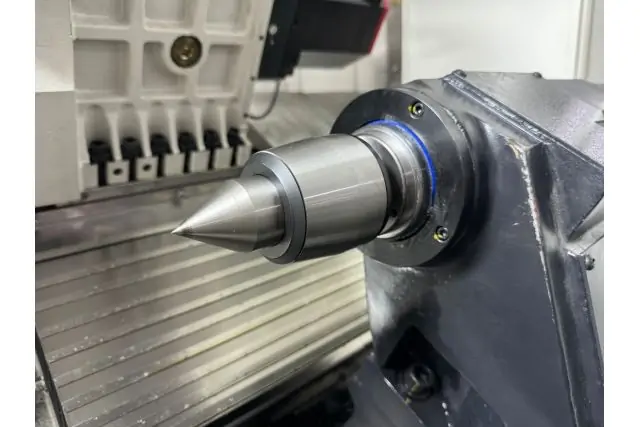

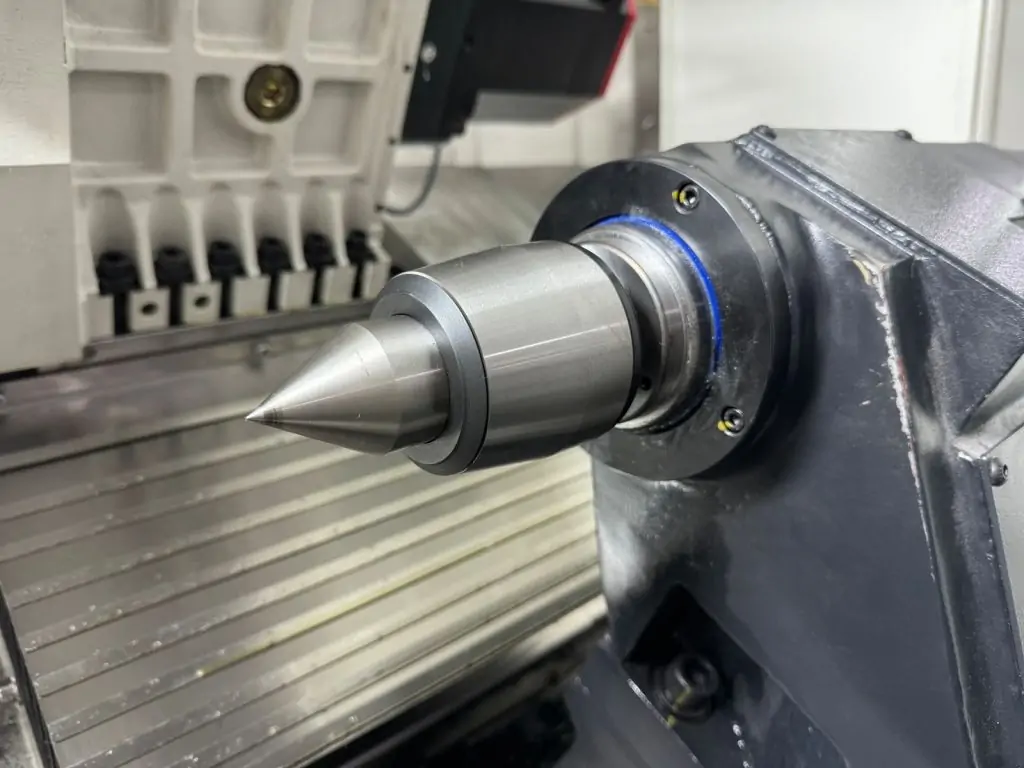

• Конус задней бабки MT5
• Диаметр пиноли – 80 мм
• Ход задней бабки – до 500 мм
• Система управления FANUC 0I MF5
• Совместимость с комплексными траекториями
• Логический, интуитивно понятный интерфейс
• Поддержка диалогового программирования Manual Guide
• Набор стандартных циклов обработки
• Возможность хранить и восстанавливать программы
• Интеграция с промышленной сетью (Ethernet, FTP и т.д.)
• Демонстрация ошибок в коде, причин остановки и позиции, где возникла проблема
• Высокая ремонтоспособность
• Система охлаждения СОЖ
• Подача охлаждающей жидкости на каждую позицию револьверной головки

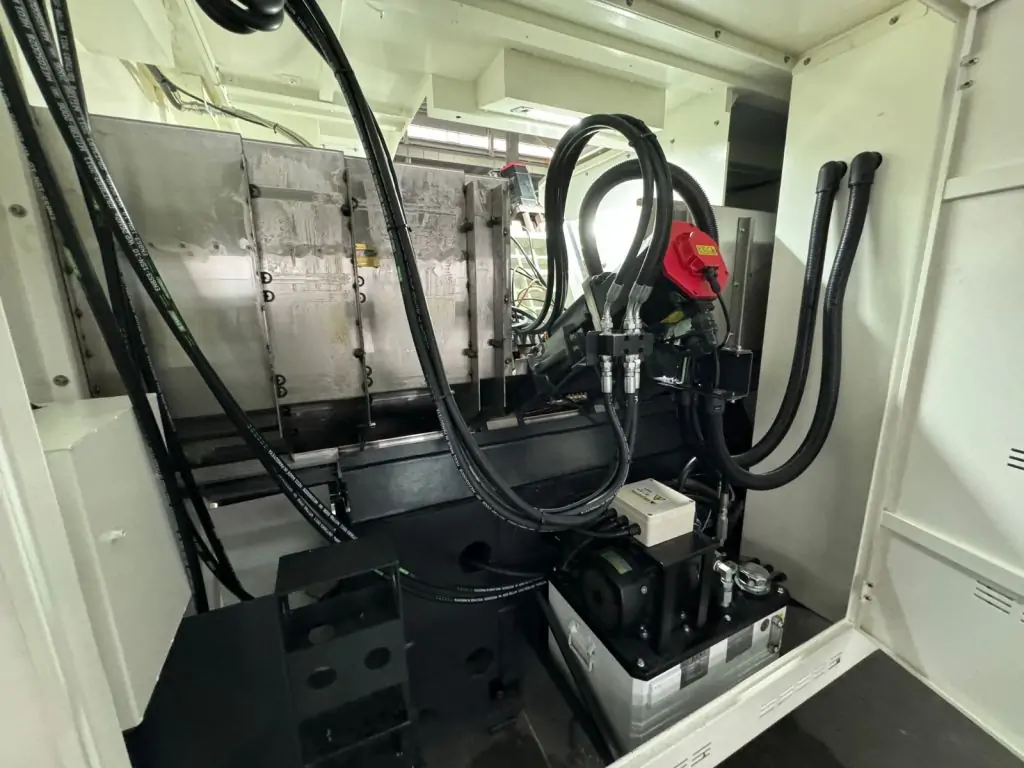

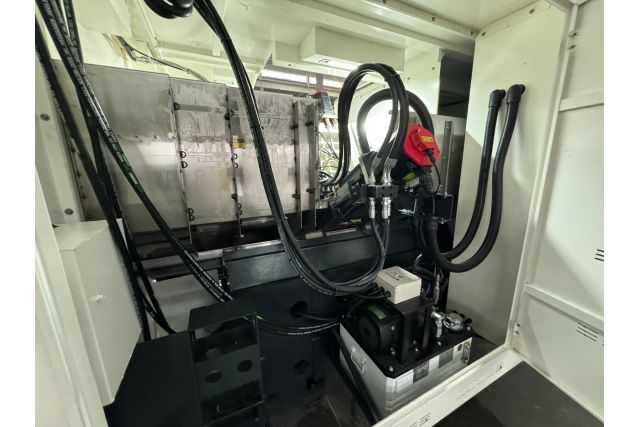

• Автоматическая система смазки направляющих и ШВП
• Сложное лабиринтное уплотнение подшипников
• Наклонная станина из высококачественного чугуна марки Meehanite
• Прецизионные линейные роликовые направляющие тяжелой серии
• Стальные телескопические кожухи всех направляющих и ШВП

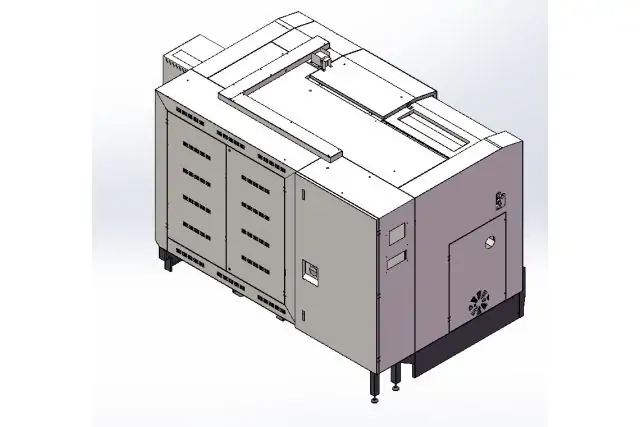

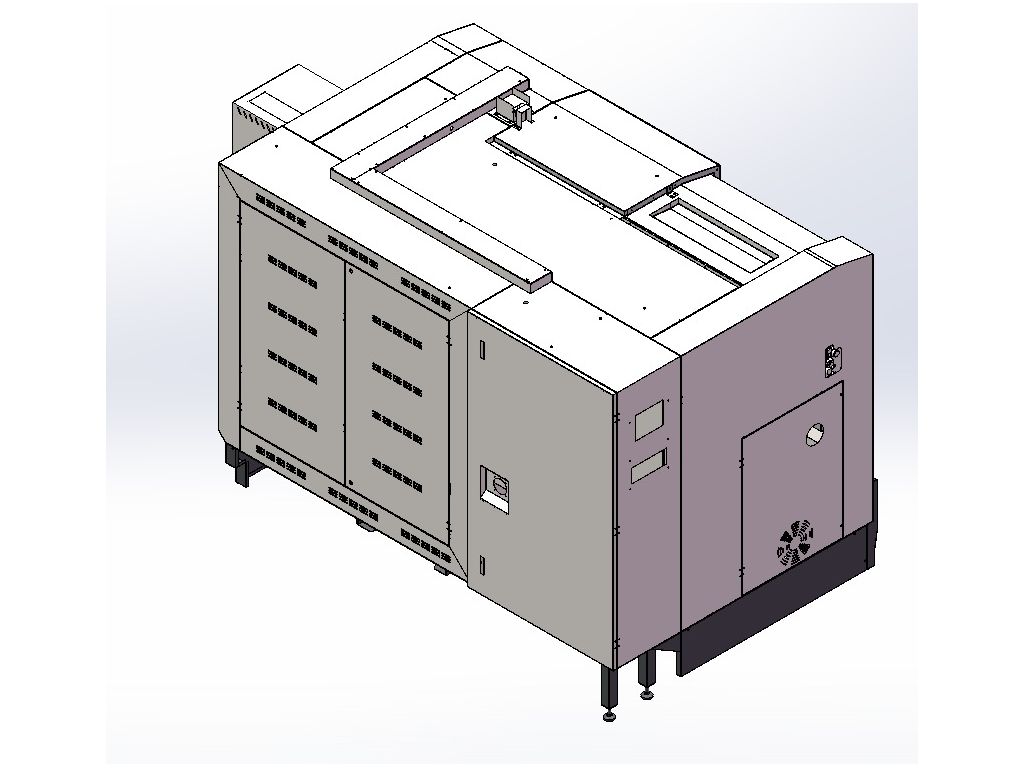

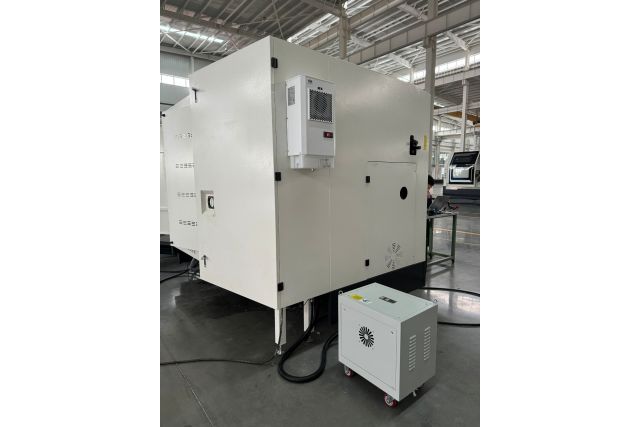

• Габаритные размеры – 3800х1700х1900 мм
• Вес – 3800 кг.

Частые вопросы

Для лучшего понимания особенностей токарно-фрезерных станков с ЧПУ просмотрите ответы на частые вопросы.

Почему ось Y в токарно-фрезерном станке так важна?

Ось Y позволяет выполнять фрезерование и сверление не по оси детали, фрезеровать плоские поверхности, нарезать шпоночные пазы и выполнять полную комплексную обработку заготовки за один установ, что значительно повышает точность, сокращает время обработки и экономит средства на приобретение дополнительного оборудования.

Почему важно, чтобы шпиндель токарно-фрезерного ЧПУ станка был сервоуправляемым?

Сервоуправляемый шпиндель обеспечивает стабильный момент на малых оборотах, жесткое резьбонарезание и точную синхронизацию при фрезеровании и резьбе.

Почему токарно-фрезерные ЧПУ станки практически всегда имеют серводвигатели по всем осям?

Потому что для токарно-фрезерных станков чрезвычайно важна синхронизация осей, и только серводвигатели способны поддерживать идеальную синхронизацию скоростей меж собой.

Почему приводной инструмент токарно-фрезерного станка должен иметь собственную мощность?

Собственная мощность приводного инструмента необходима для выполнения силового фрезерования, жесткого нарезания резьбы, работы с твердосплавным инструментом и обработки тяжело обрабатываемых материалов.

Почему в токарно-фрезерных станках с осью Y используется именно наклонная станина?

Наклонная станина позволяет добавить вертикальное движение инструмента, не нарушая жесткость узла и не увеличивая излишне высоту станка. Также наклонная станина переносит силы резки ближе к основанию станка, уменьшает плечи нагрузки и снижает вибрации при фрезеровании пазов и плоскостей.
