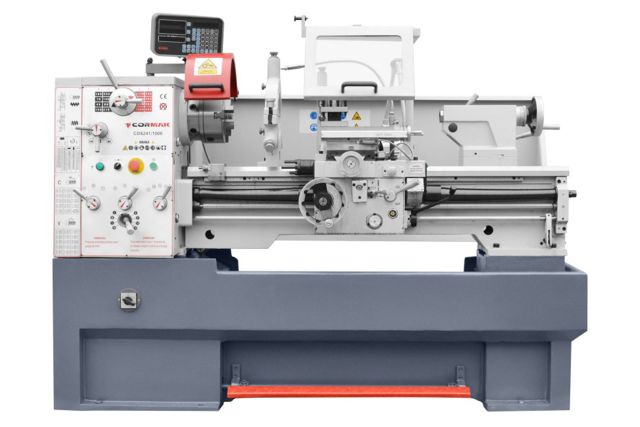

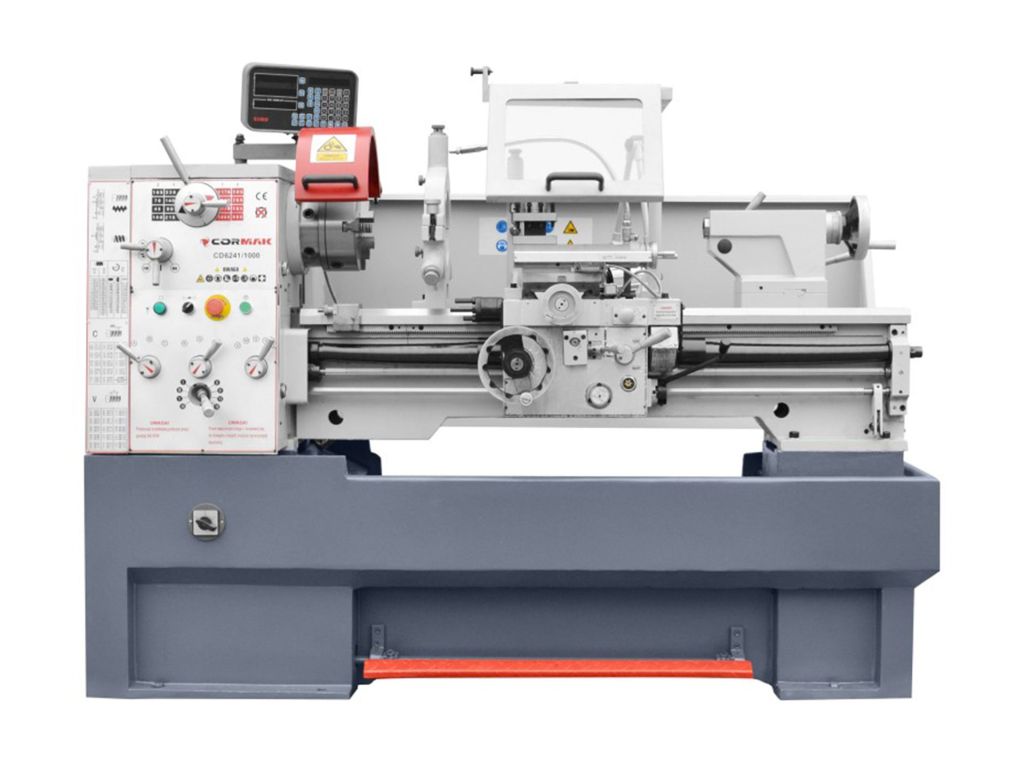

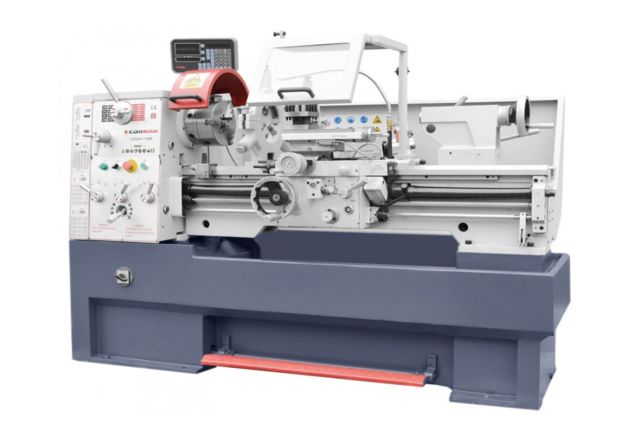

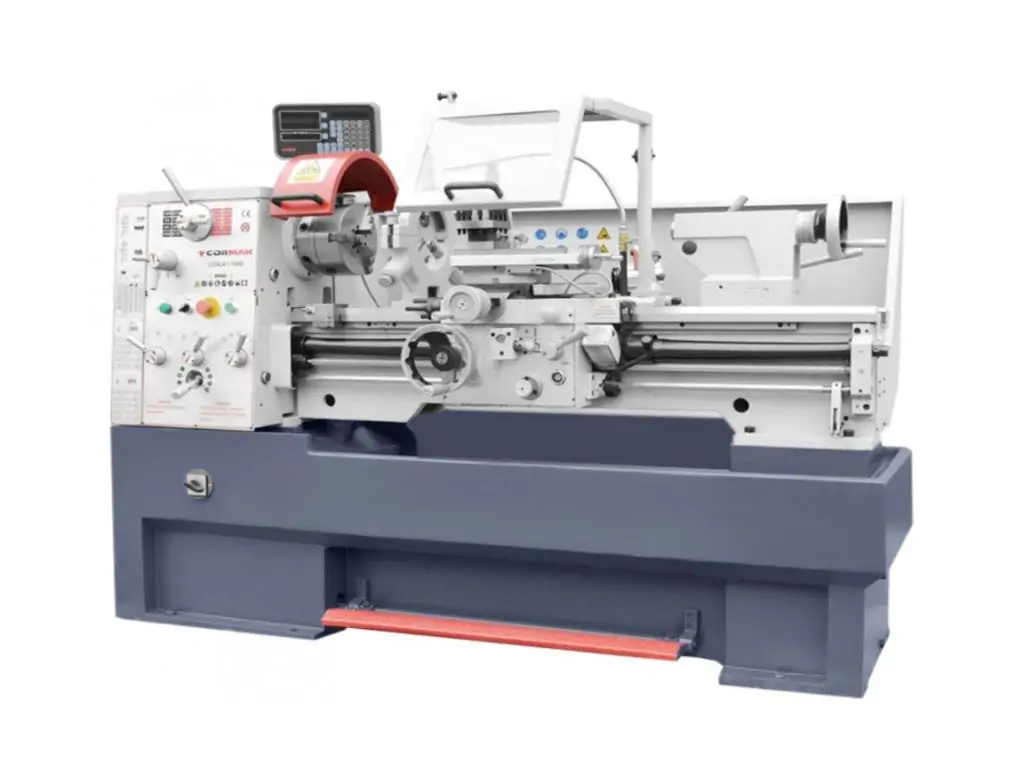

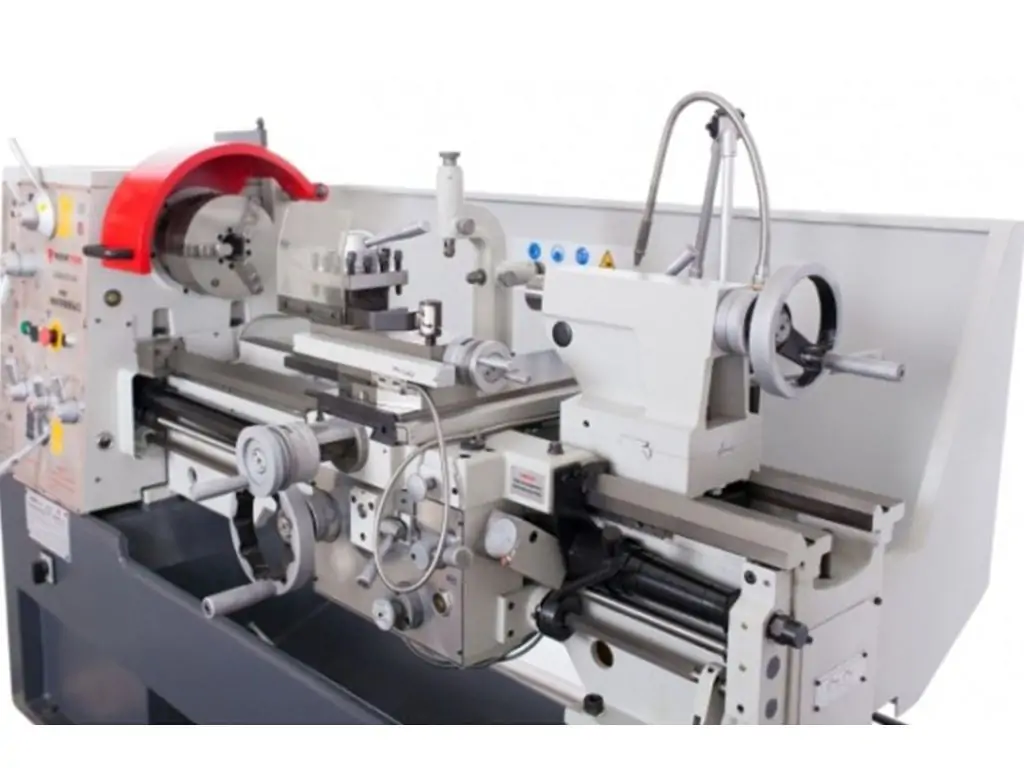

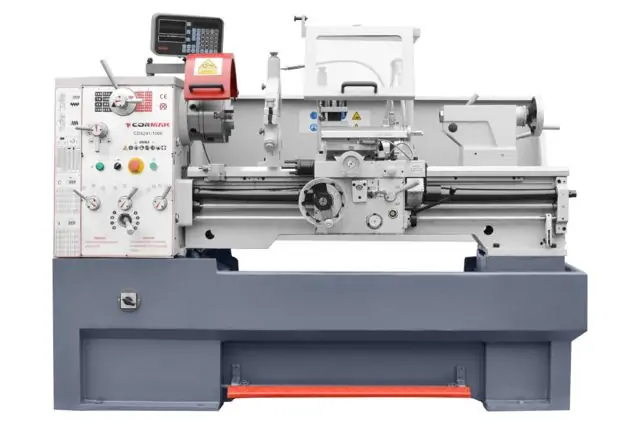

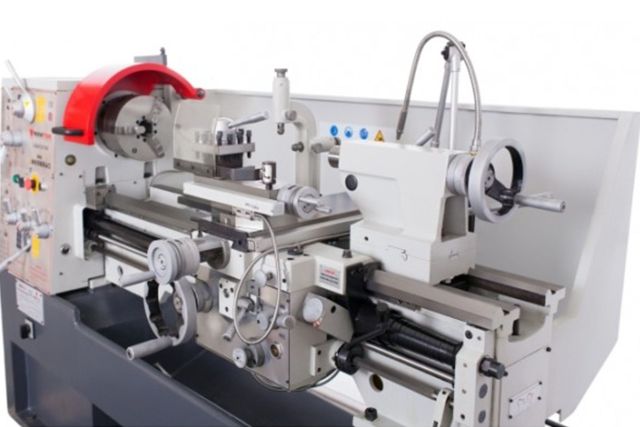

Универсальный токарный станок CORMAK 410x1000

Универсальный токарный станок CORMAK 410x1000 разработан для широкого спектра токарных работ: точения наружных и внутренних поверхностей, сверления, зенкерования и развертывания отверстий, а также нарезания резьбы (метрической, дюймовой, модульной, DP). Межцентровое расстояние составляет 1000 мм, максимальный диаметр обработки над станиной – 410 мм. Съемная часть станины увеличивает диаметр обработки до 580 мм.

Шпиндель установлен на прецизионных подшипниках, что гарантирует высокую точность вращения. Отверстие шпинделя 52 мм позволяет обрабатывать длинные детали без предварительной нарезки заготовок. Диапазон оборотов 45-1800 об/мин позволяет адаптировать режим обработки под разные материалы и операции. Универсальная коробка подач дает возможность нарезать резьбу без необходимости частой замены шестерен в гитаре. Чугунная станина с закаленными и отшлифованными направляющими, цифровая индикация по 3 осям, система охлаждения СОЖ и система централизованной смазки делают этот токарный станок 1000 мм точным, надежным и безотказным.

Особенности универсального токарного станка CORMAK 410x1000

• Расстояние между центрами – 1000 мм
• Максимальный диаметр обработки над станиной – 410 мм
• Максимальный диаметр обработки над суппортом – 255 мм
• Максимальный диаметр обработки в станине – 580 мм
• Мощность двигателя – 3/ 4,5 кВт (400 В)
• Закаленный, прецизионно отшлифованный шпиндель на высокоточных подшипниках
• Отверстие шпинделя – 52 мм
• Конус шпинделя МК6
• Обороты шпинделя - 45-1800 об/мин

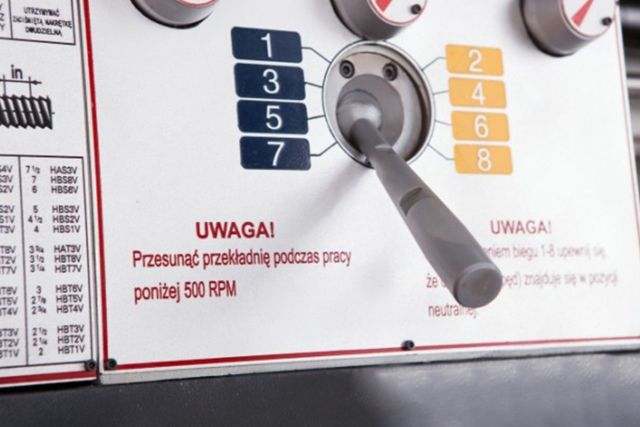

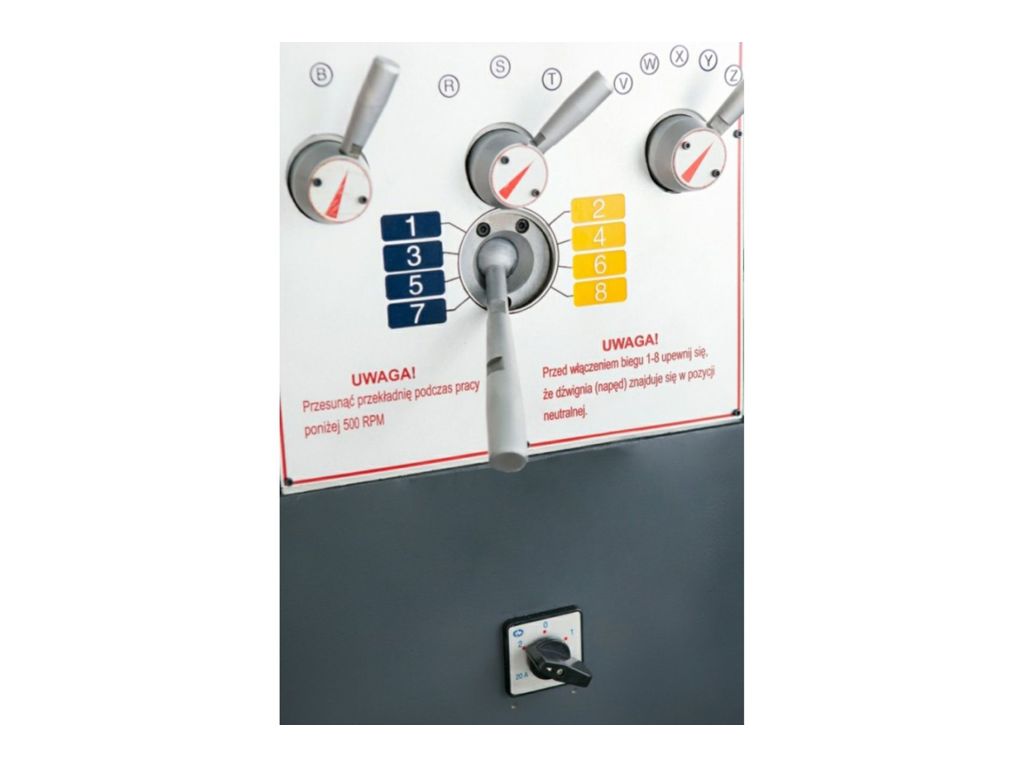

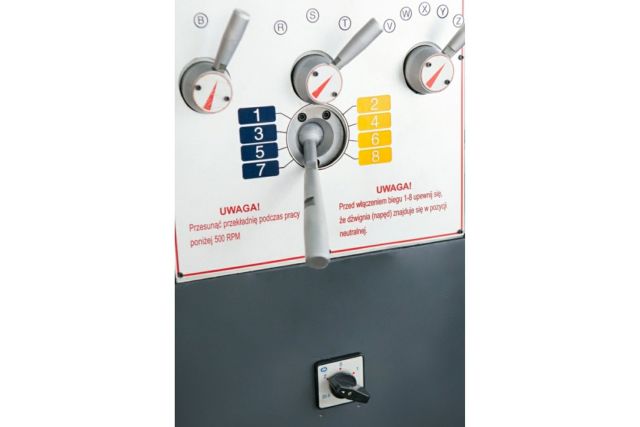

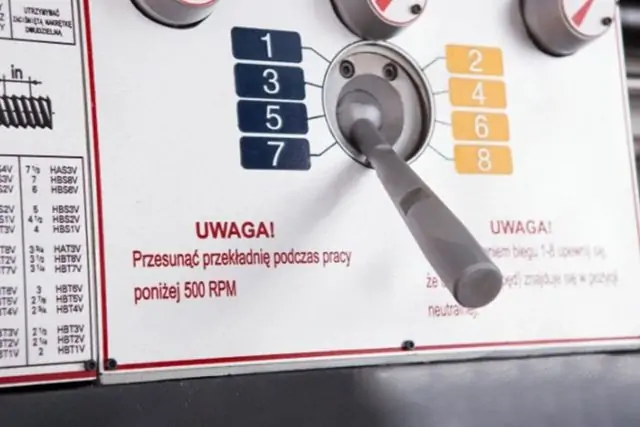

• Механическая коробка скоростей в масляной ванне
• Закаленные шестерни из легированной стали
• Массивный суппорт с регулируемыми клиньями
• Автоматическая продольная подача в диапазоне 0,05-1,7 мм/об
• Автоматическая поперечная подача в диапазоне 0,025-0,85 мм/об
• Цифровая индикация по 3 осям
• Ходовый винт и ходовой вал
• Поддержка метрической, дюймовой, модульной, DP резьб

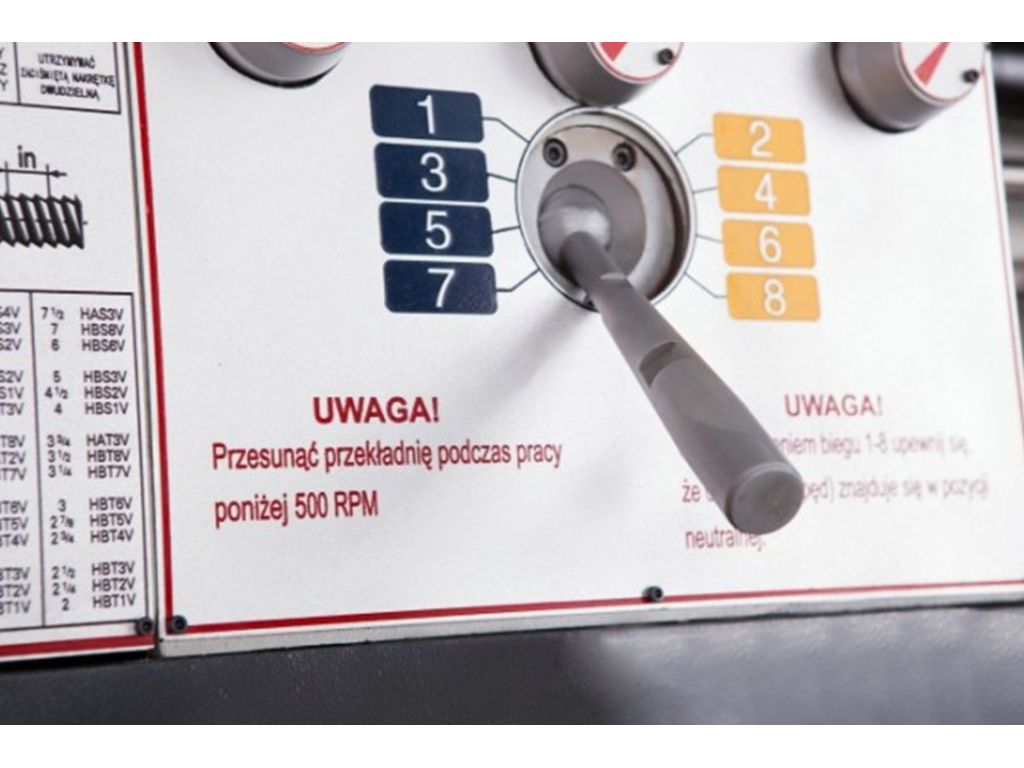

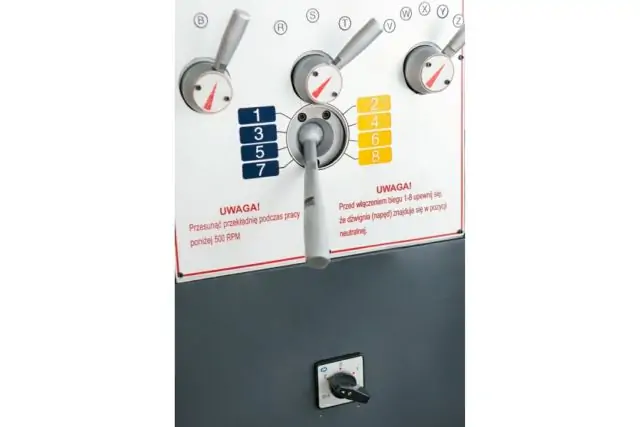

• Нарезка резьбы без частой замены шестерен
• Предохранительная муфта
• Инструментодержатель под резцы 25х25 мм
• Ход пиноли задней бабки - 120 мм
• Конус задней бабки МК4
• Система охлаждения СОЖ
• Централизованная система смазки
• Тормоз шпинделя
• Реле защиты от перегрузки
• Кнопка аварийной остановки
• Тяжелая литая чугунная станина
• Закаленные и прецизионно отшлифованные V-образные направляющие
• Габаритные размеры – 1940x850x1320 мм
• Вес – 1550 кг.

Комплектация универсального токарного станка CORMAK 410x1000

В комплект поставки входят:

• Цифровая индикация на 3 оси
• 3-кулачковый патрон
• 4-кулачковый патрон
• Планшайба
• Подвижный люнет
• Недвижимый люнет
• 4-позиционный резцедержатель
• Комплект сменных шестерен
• Недвижимый центр МК4
• Переходная втулка МК6/МК4
• Система охлаждения СОЖ
• Освещение 24 В
• Ножной тормоз

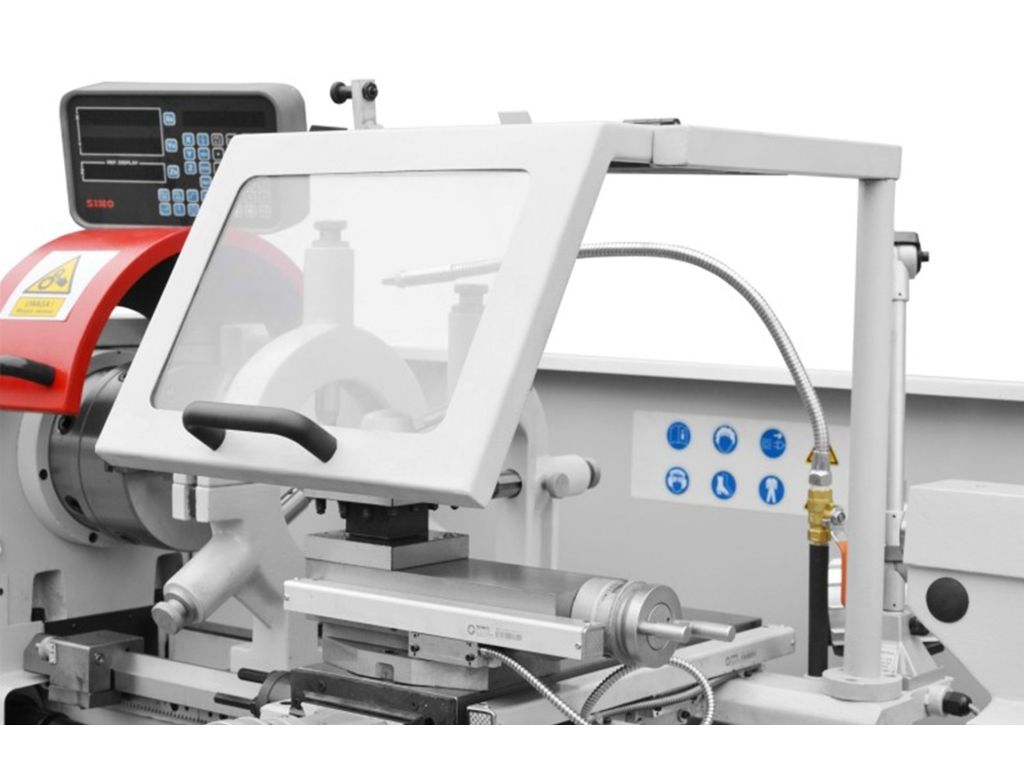

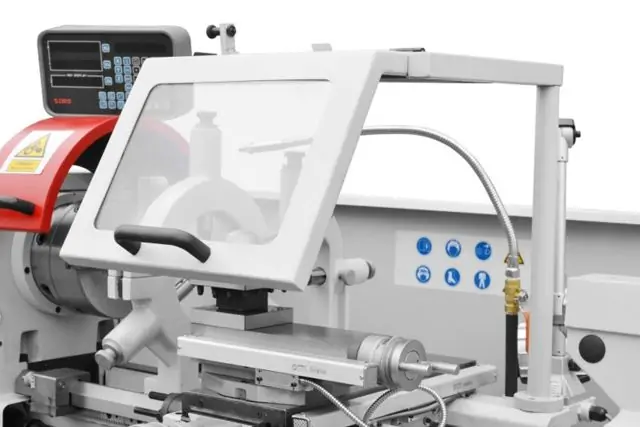

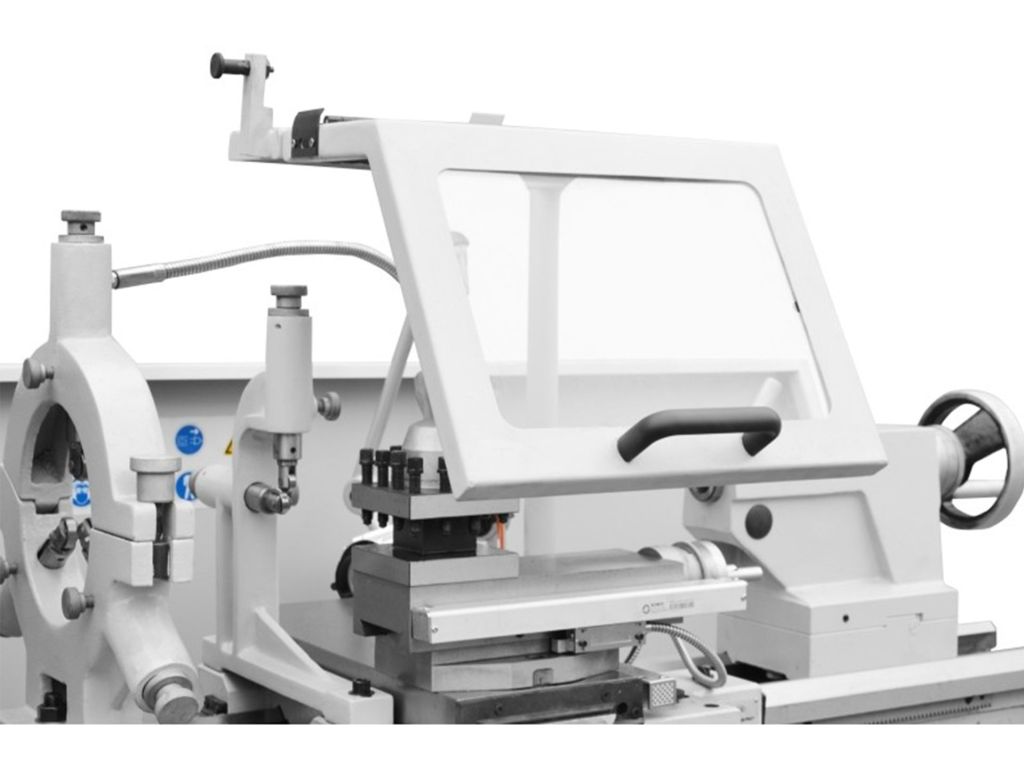

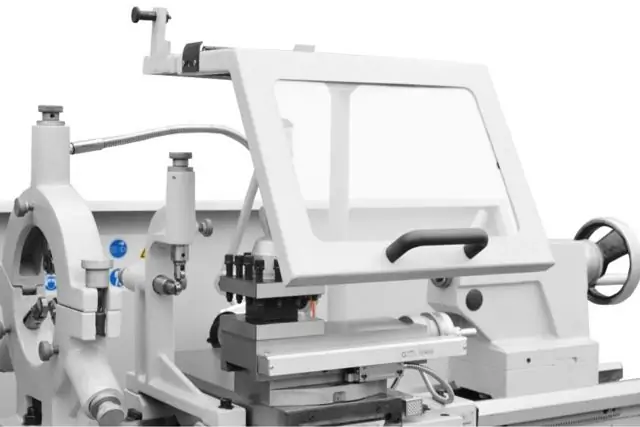

• Защитный экран.

Частые вопросы

Больше узнать о токарных станках по металлу помогут ответы на вопросы.

Почему важна закалка направляющих станины токарного станка?

Индукционно закаленные направляющие имеют гораздо более высокую твердость поверхности, что уменьшает их износ и позволяет сохранить геометрию станка и стабильную точность даже при длительной интенсивной эксплуатации.

Какое значение имеет точность подшипников шпинделя токарного станка?

Точные подшипники обеспечивают минимальное радиальное и осевое биение, стабильные обороты шпинделя и равномерную нагрузку на инструмент. Без этого невозможно добиться высокой чистоты поверхности.

Зачем на суппорте токарного станка устанавливают регулируемые клиновые вставки?

Регулируемые клиновые вставки позволяют устранить люфты, компенсировать износ и обеспечить плавное движение суппорта.

Зачем коробку скоростей токарного станка устанавливают в масляной ванне?

Установка коробки скоростей в масляной ванне обеспечивает постоянную и равномерную смазку ее узлов, эффективный отвод тепла, защиту от коррозии, снижение шума и вибраций, уменьшение износа и увеличение срока службы.

Почему в токарных станках коробка подач часто отделена от коробки скоростей шпинделя?

Такое разделение позволяет независимо настраивать обороты и подачи, снизить нагрузку на шестерни и повысить универсальность станка.
