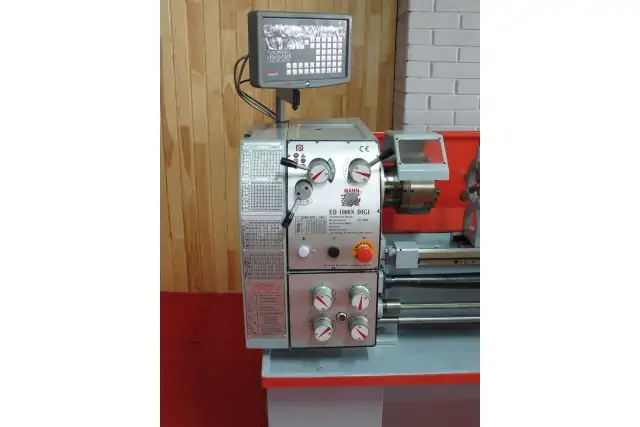

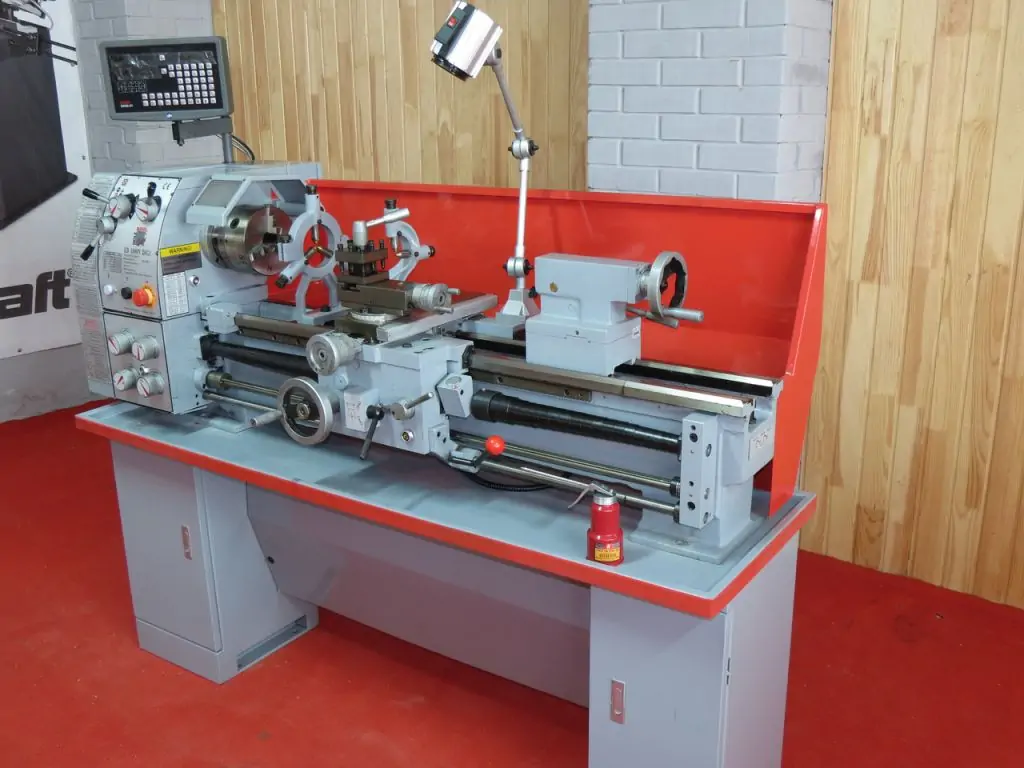

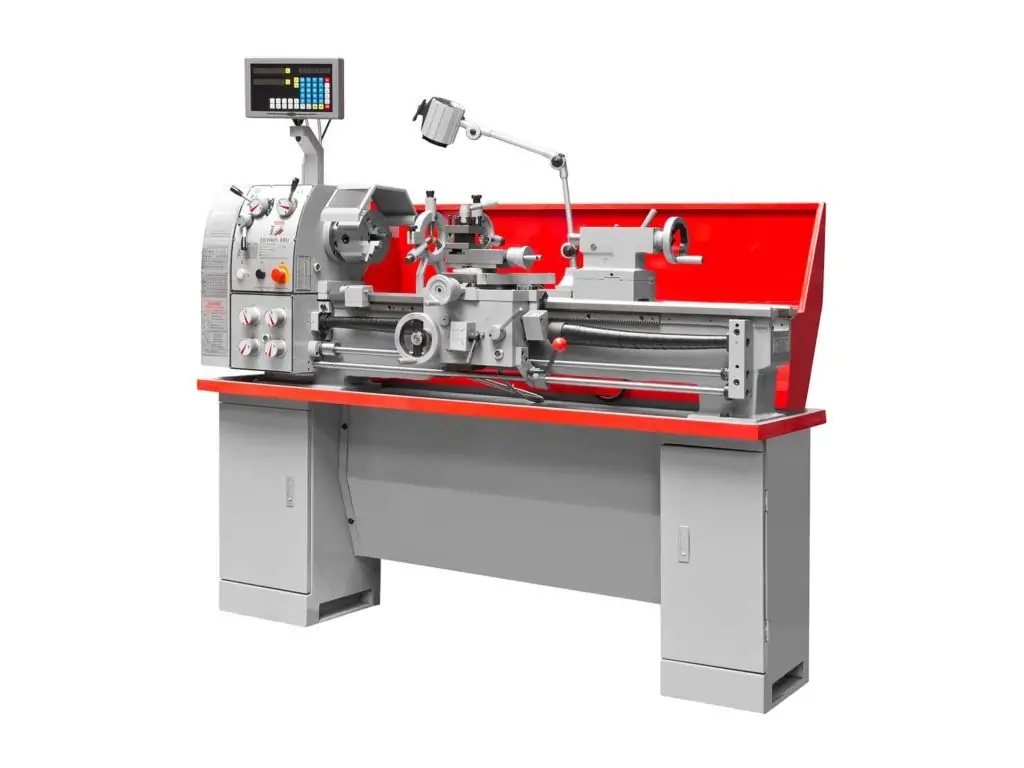

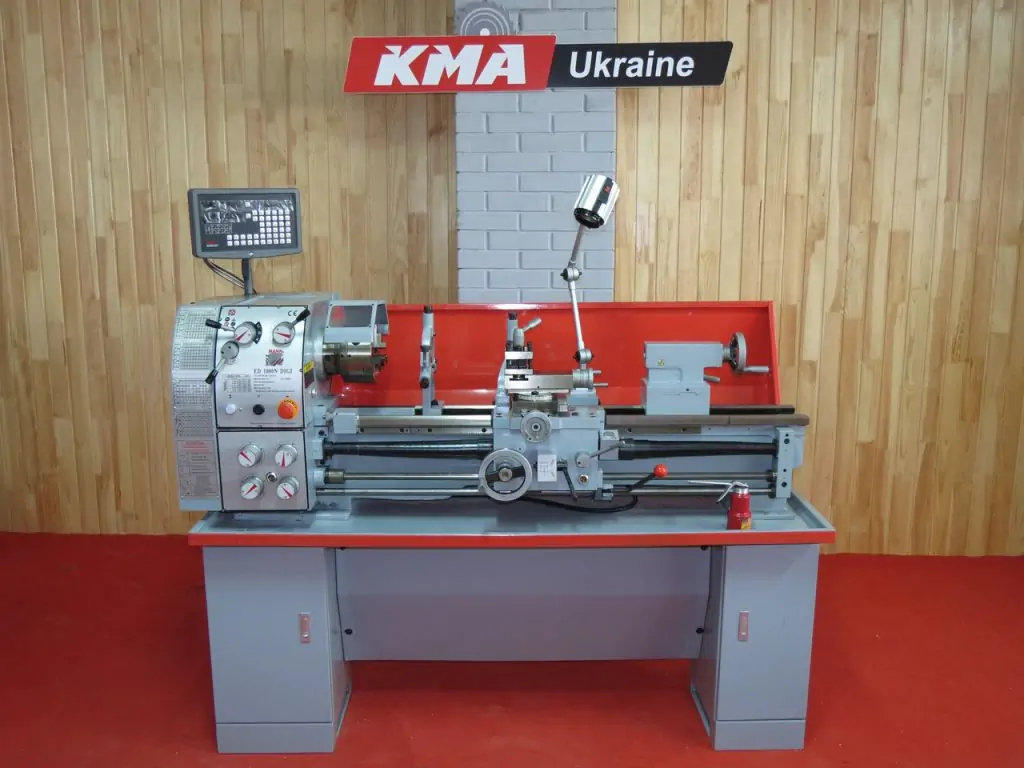

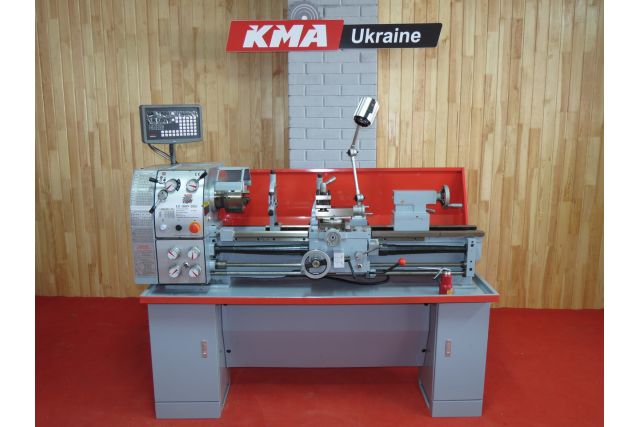

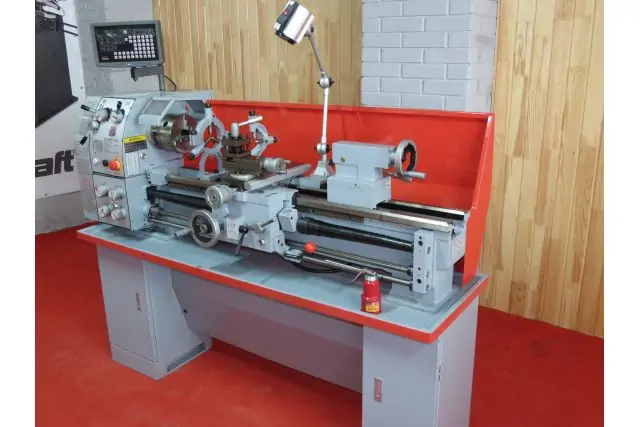

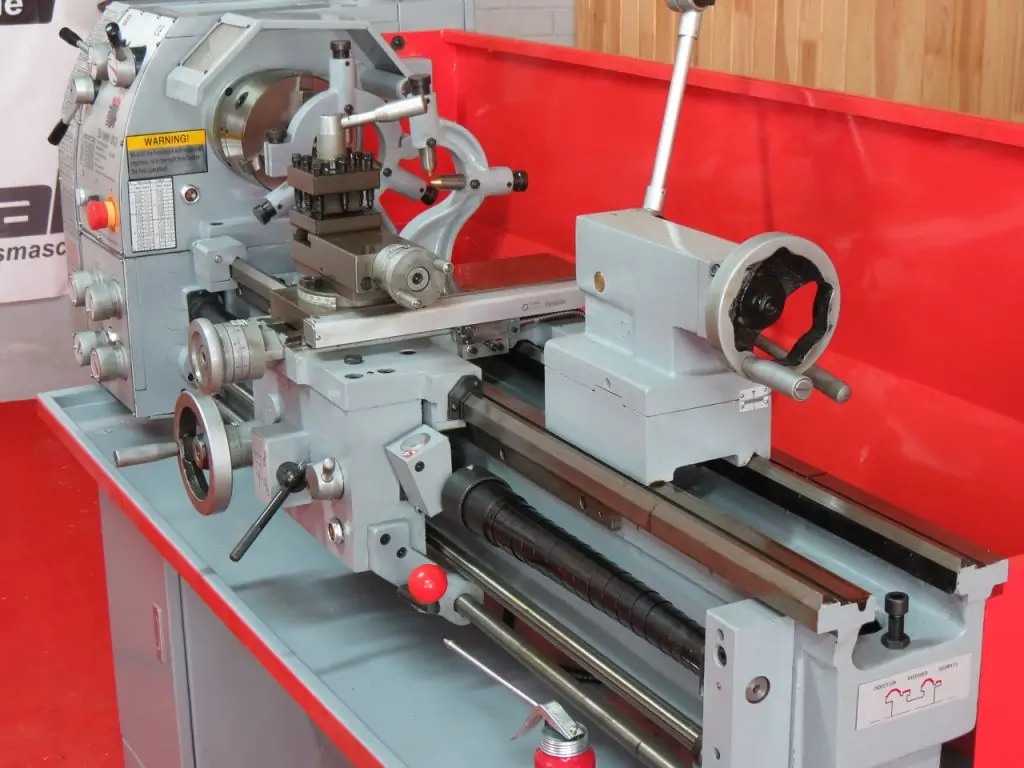

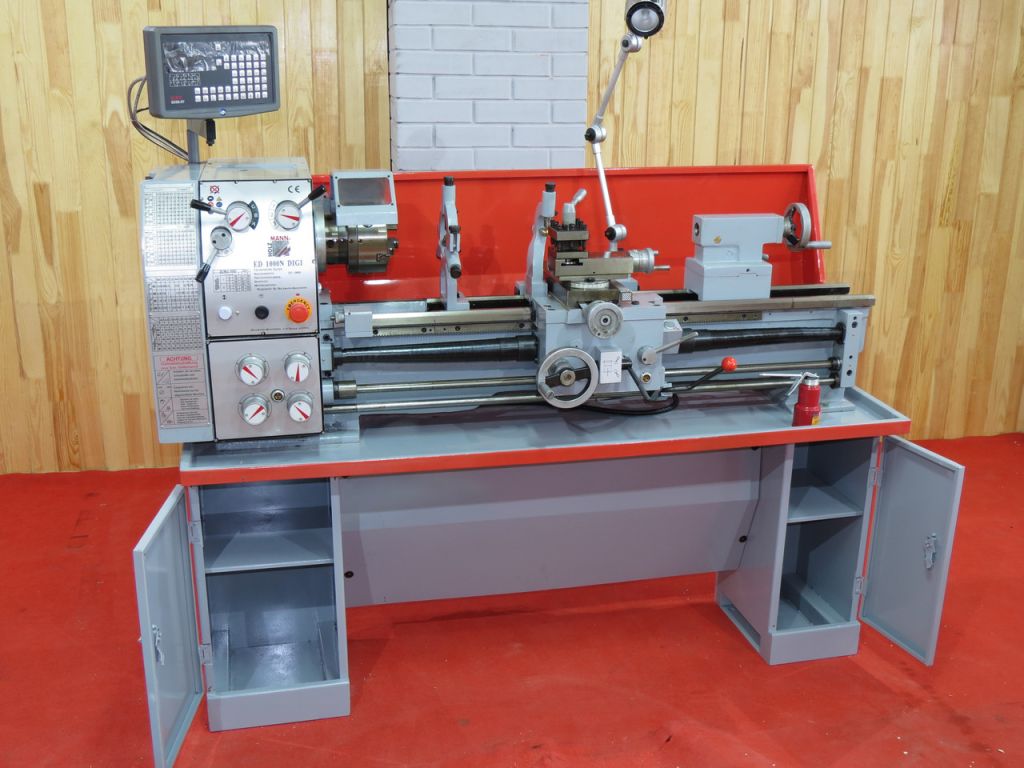

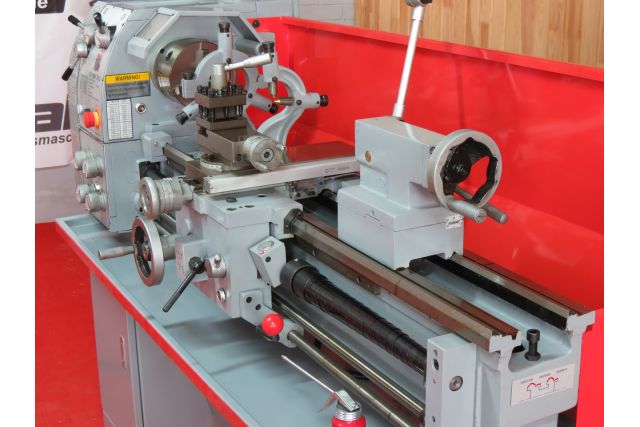

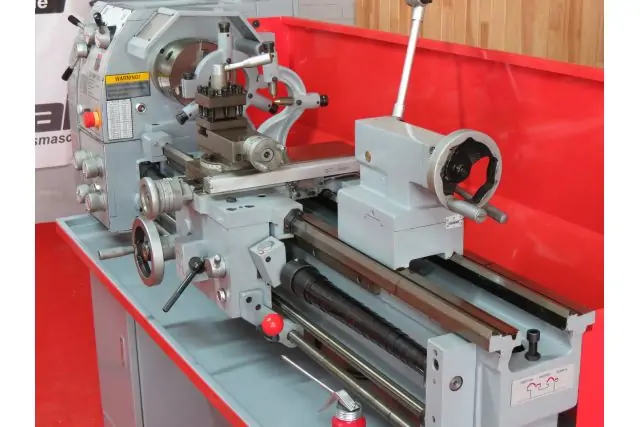

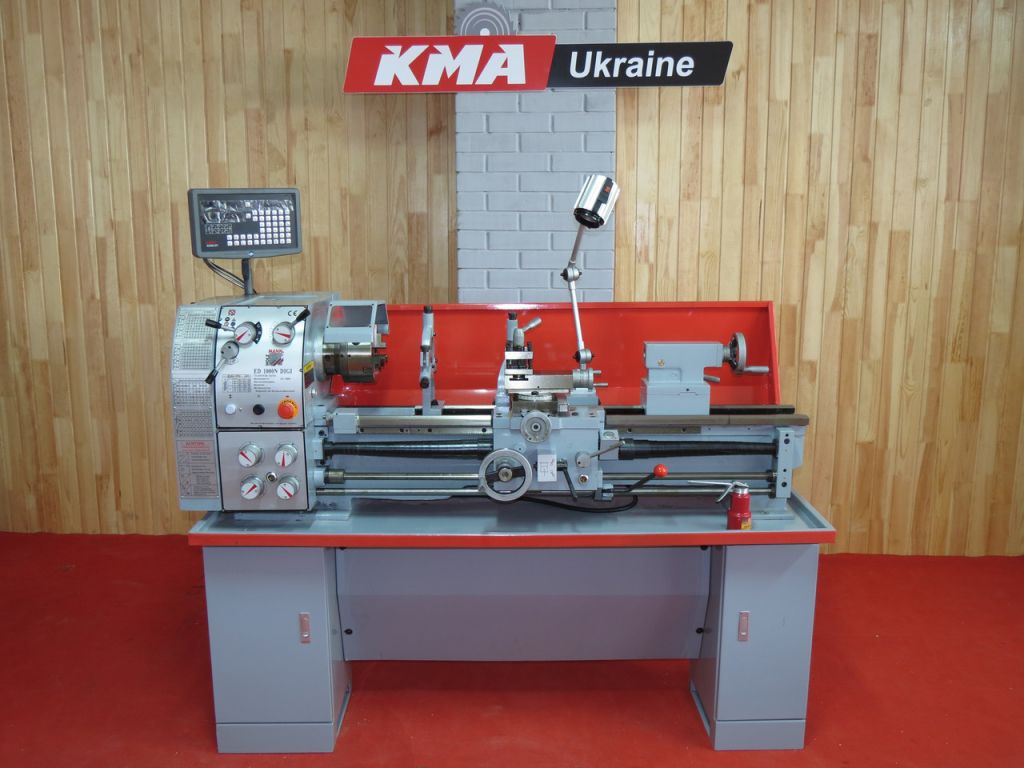

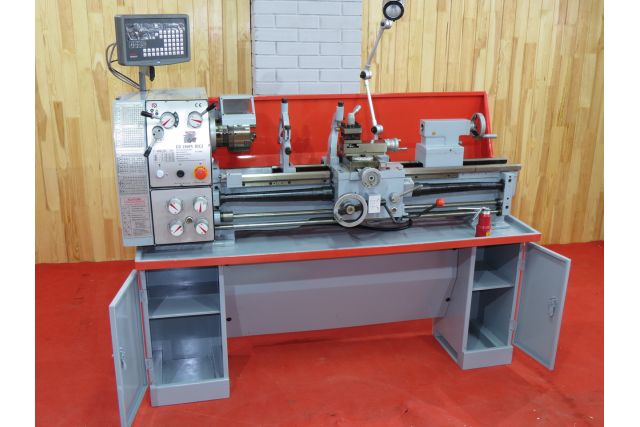

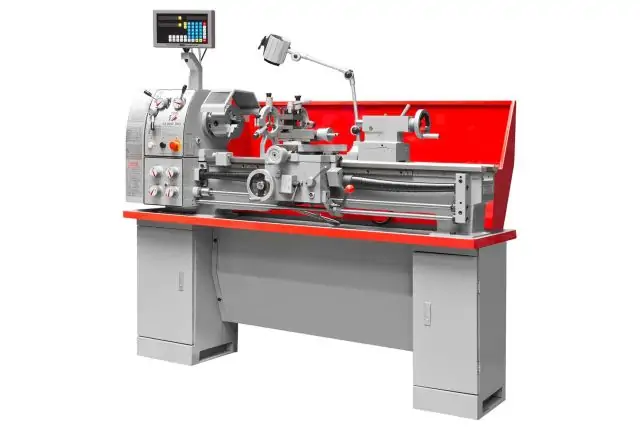

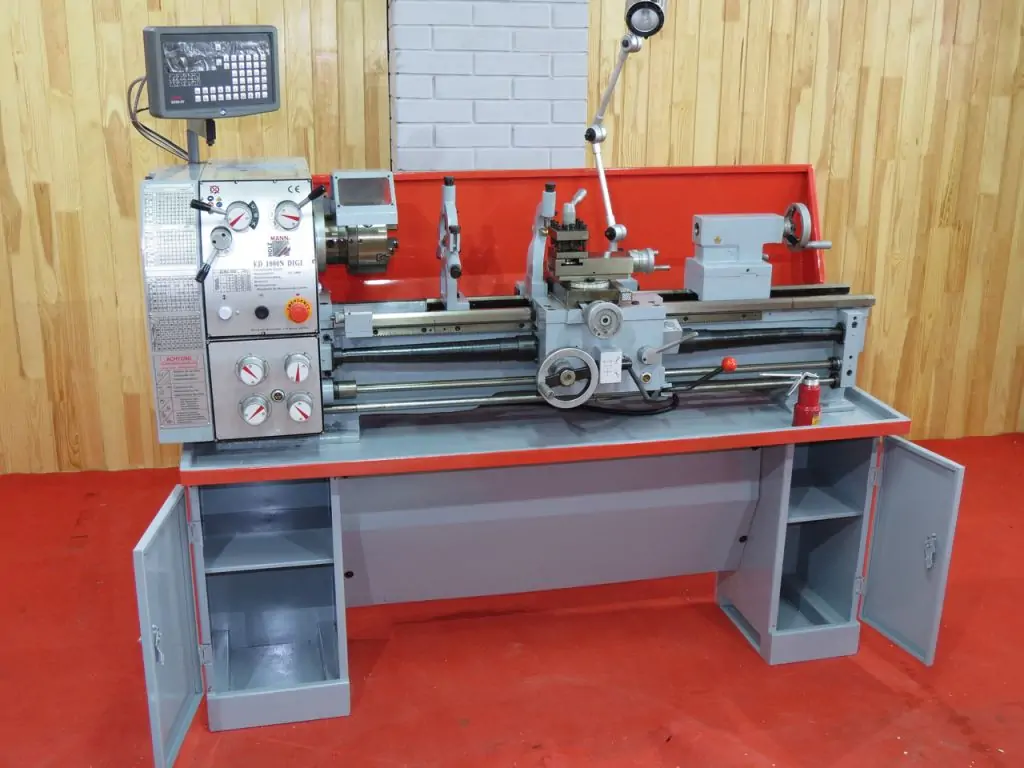

Токарно-винторезный станок Holzmann ED 1000NDIG

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК HOLZMANN ED 1000NDIG

НАЗНАЧЕНИЕ:

Токарно-винторезные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

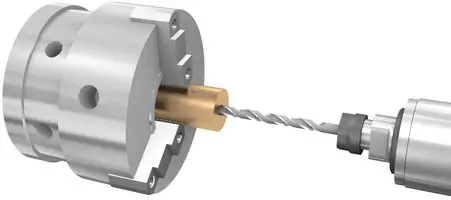

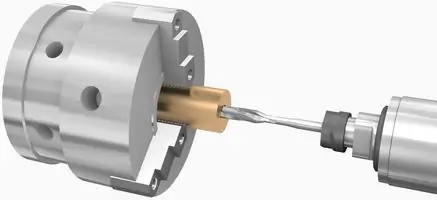

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

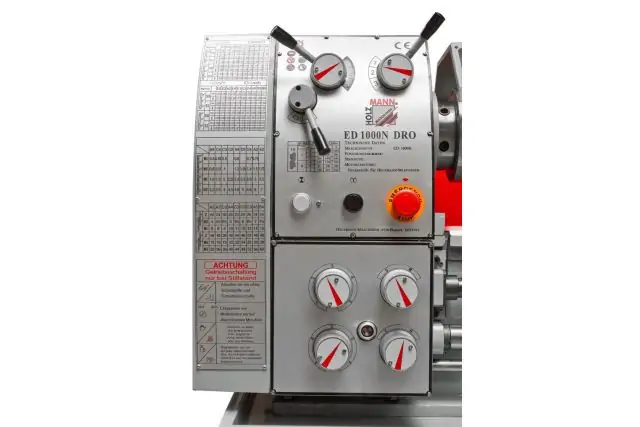

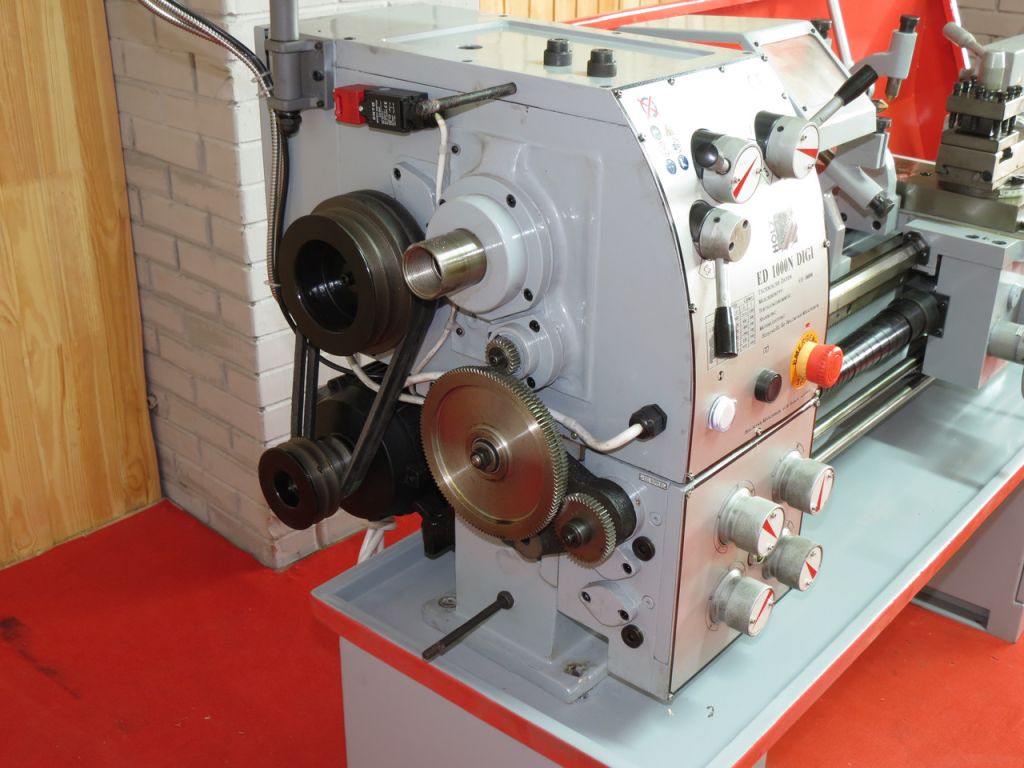

	КОРОБКА ПОДАЧ Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

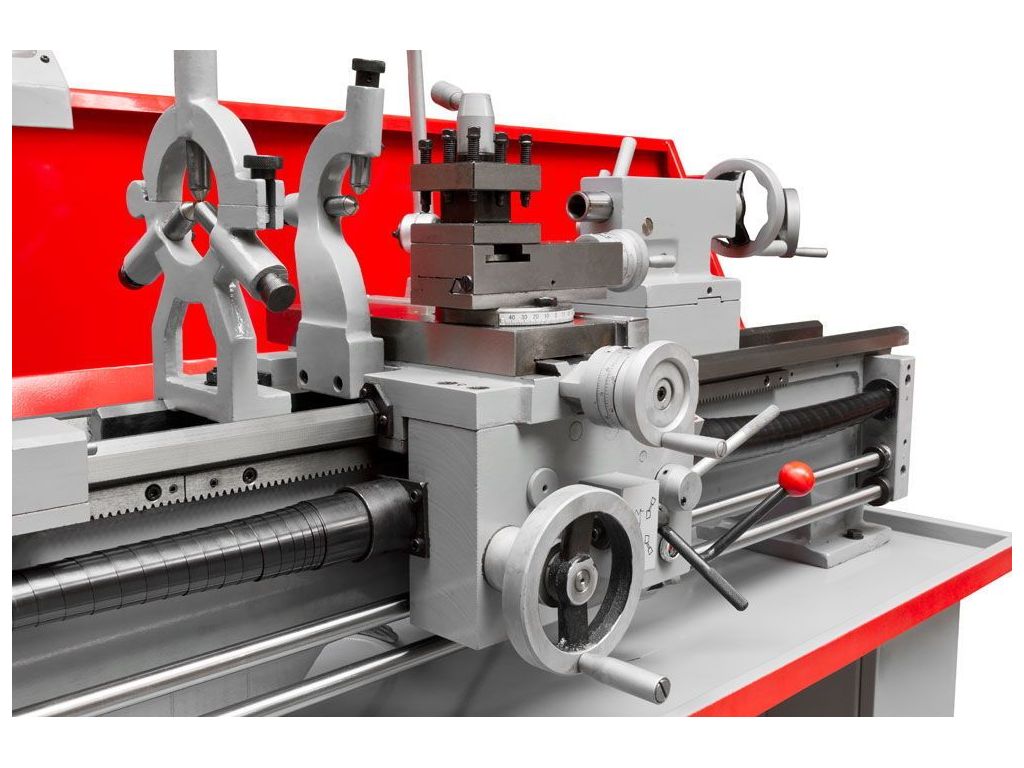

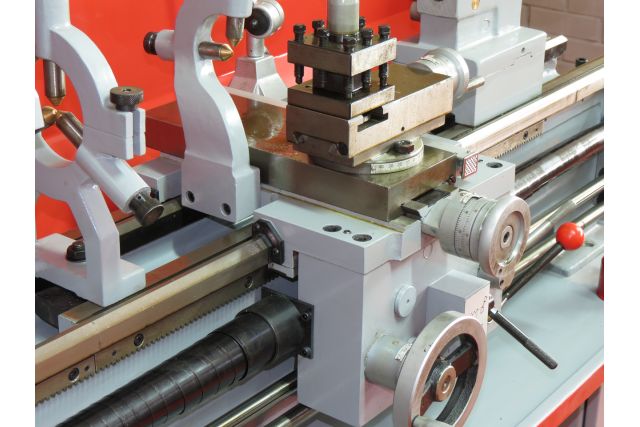

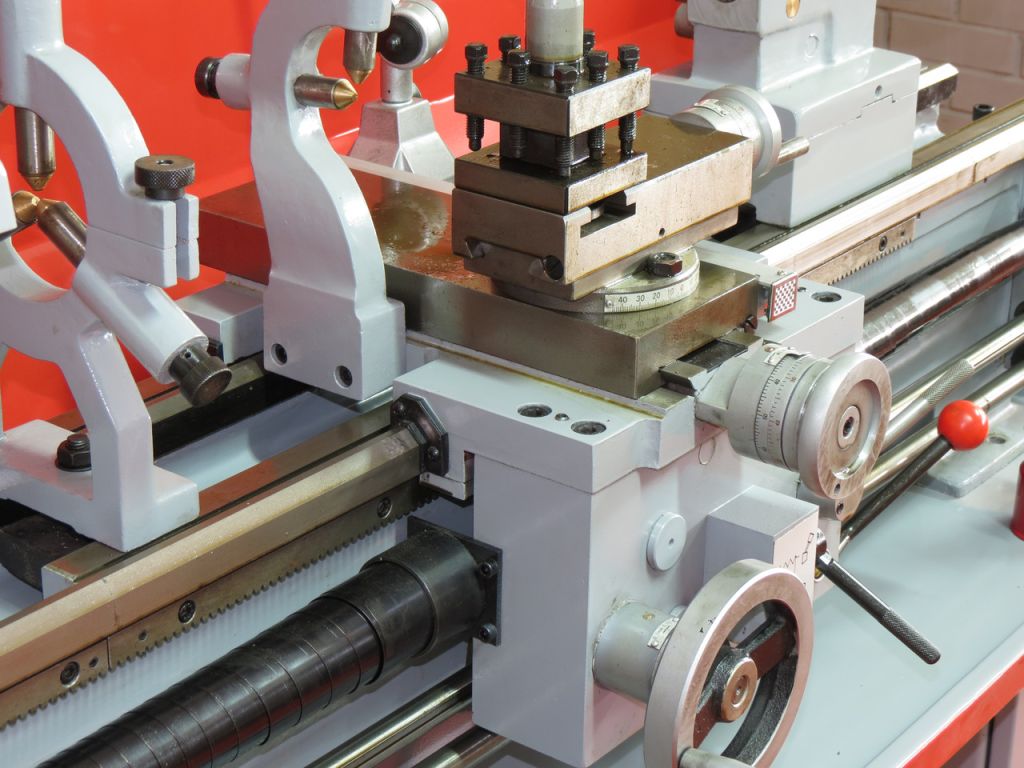

	СУППОРТ Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях

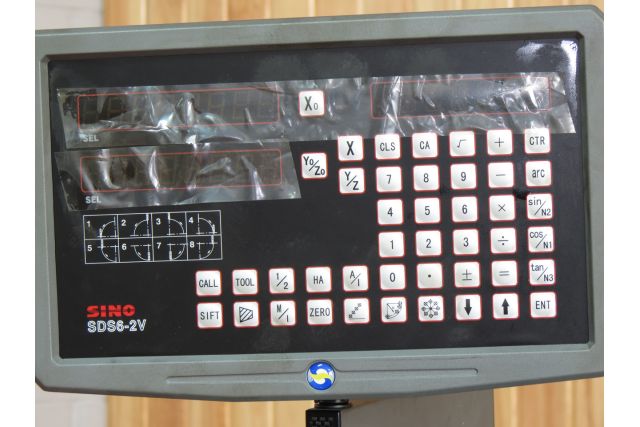

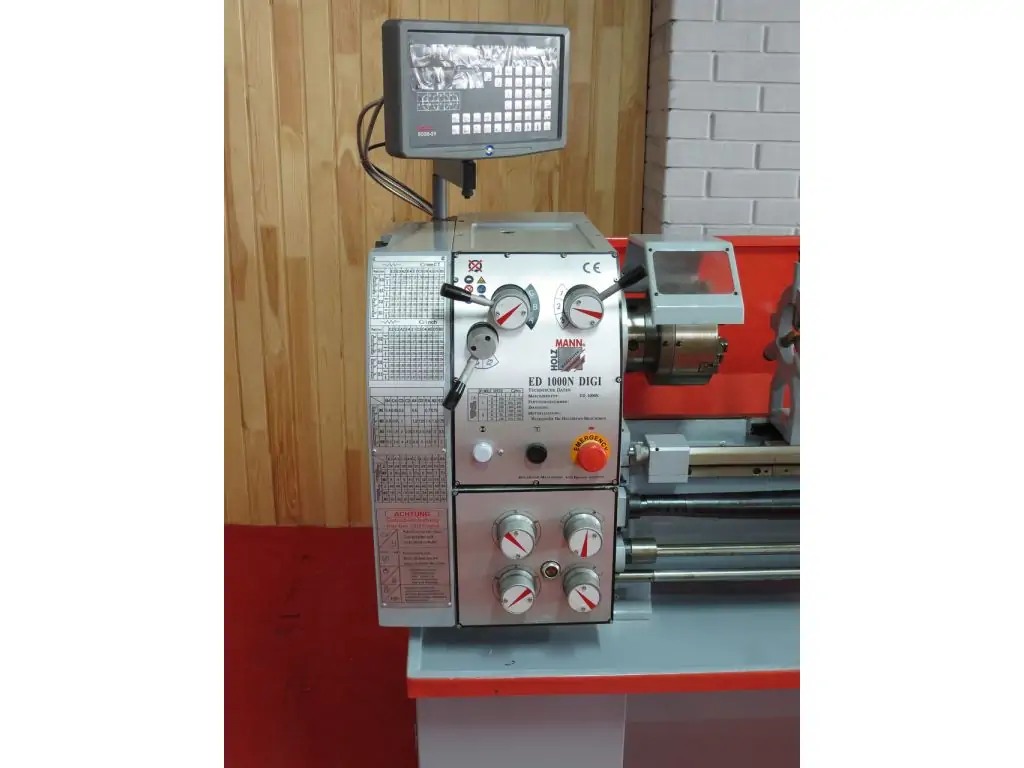

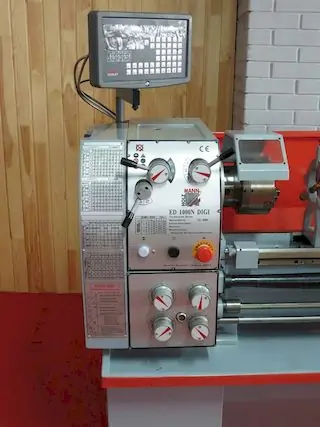

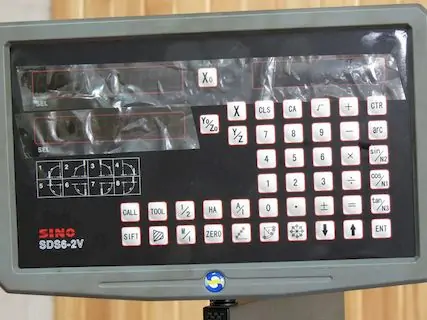

	Цифровая индикация

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

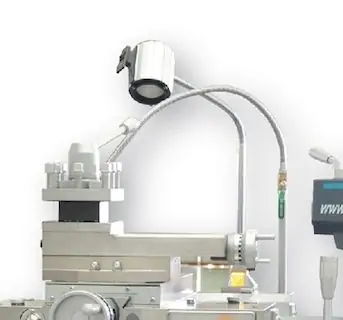

	ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

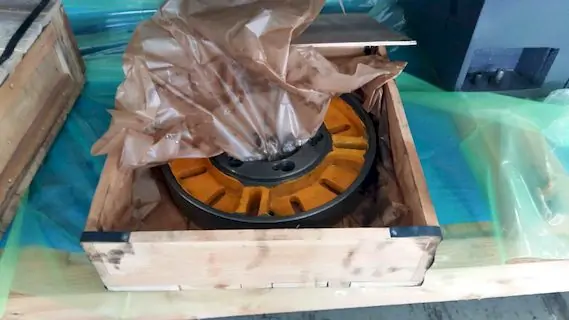

	ПЛАНШАЙБА Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.

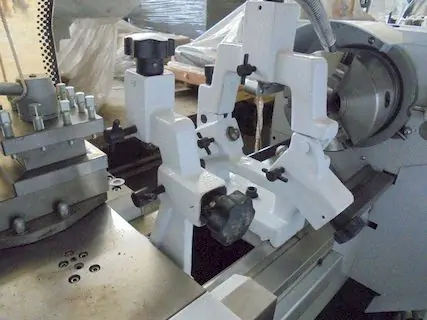

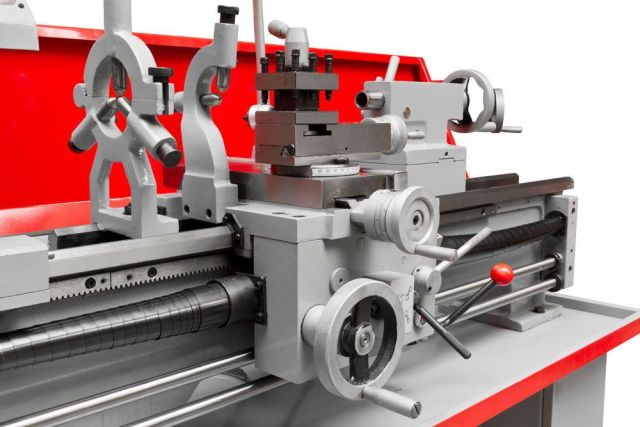

	ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
3-Х КУЛАЧКОВЫЙ ПАТРОН Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.
ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ
НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПРЕСС-МАСЛЕНКА

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	4-Х КУЛАЧКОВЫЙ ПАТРОН Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.
	ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ Holzmann ED 1000NDIG:

• cтанок прошел европейскую сертификацию CE

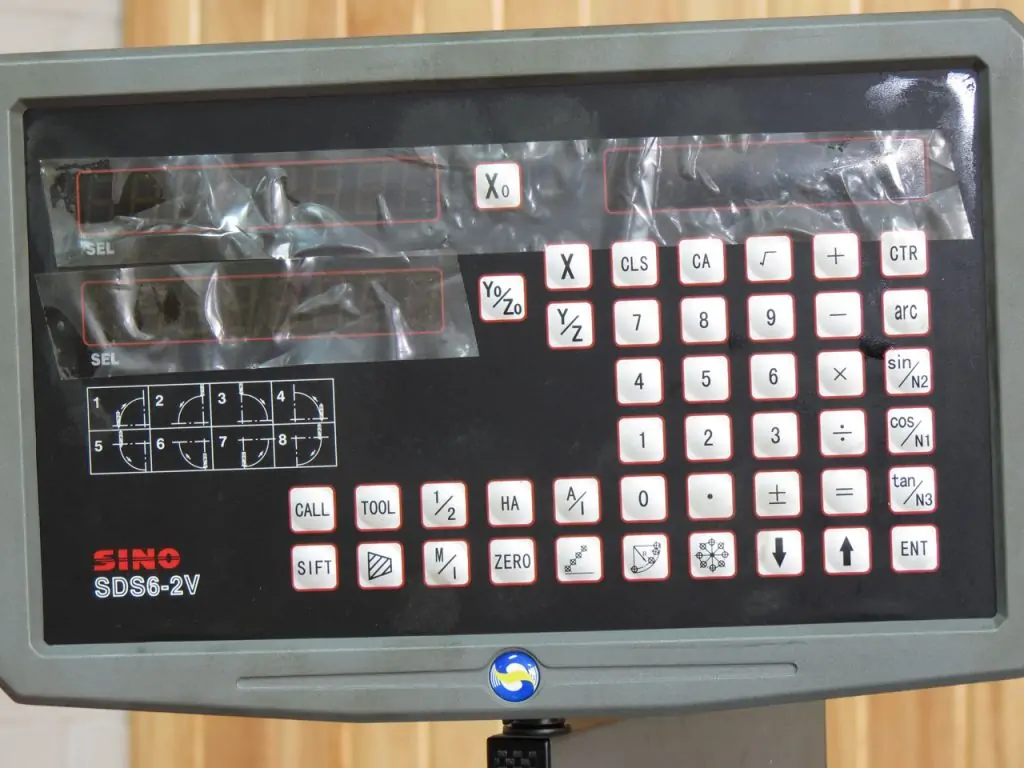

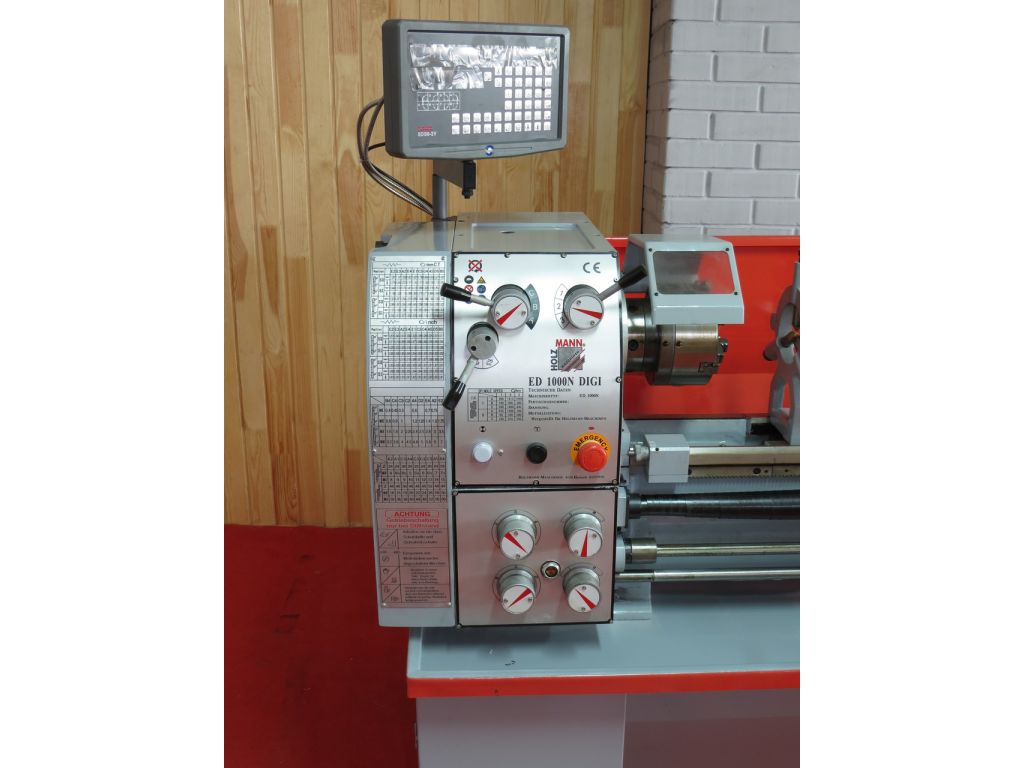

• устройство цифровой индикации (УЦИ) на 3 оси

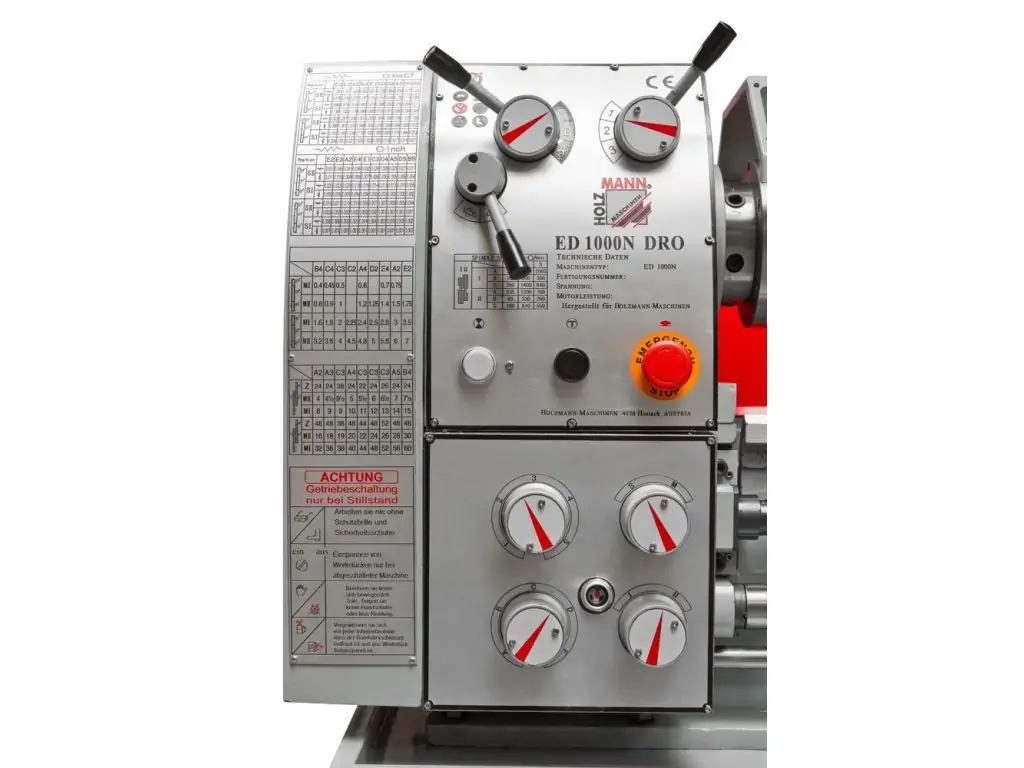

• простое и быстрое изменение частоты вращения с помощью механизма переключения передач
• чугунная станина, усиленная ребрами жесткости, с закаленными токами высокой частоты и отшлифованными призматическими направляющими
• съемная перемычка позволяет обрабатывать большие заготовки
• закаленный и отшлифованный главный шпиндель обеспечивает высокую точность по радиальному биению

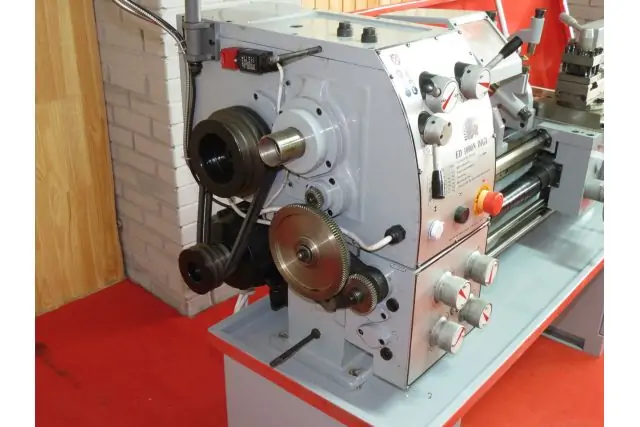

• зубчатый редуктор и коробка подач с масляной ванной обеспечивают длительный срок службы
• простое отключение ходового винта и ходового вала
• направляющие легко регулируются с помощью клиньев
• 4-позиционный резцедержатель для зажима различных токарных резцов
• закаленные и отшлифованные зубчатые колеса обеспечивают абсолютную плавность хода
• в комплект поставки входит фрикционная муфта, галогенная лампа и защитное ограждение шпинделя
• посадочная поверхность шпинделя CAMLOCK D1-4, DIN 55029

Комплект поставки: 3-кулачковый патрон со сменными кулачками 160 мм, зажимная шайба, защитное ограждение патрона, опорное основание станка, защитное ограждение от стружки, неподвижный люнет, подвижный люнет, поддон для стружки, 4-позиционный резцедержатель, комплект сменных колес, 2 неподвижных упорных центра КМ3, резьбоуказатель, инструмент для технического обслуживания, переходная втулка КМ5/КМ3, галогенная лампа
