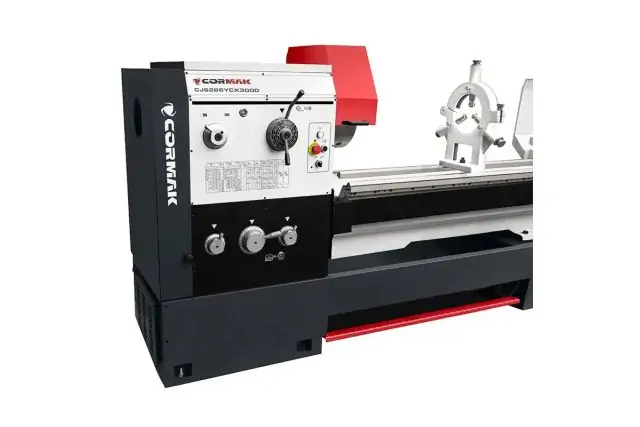

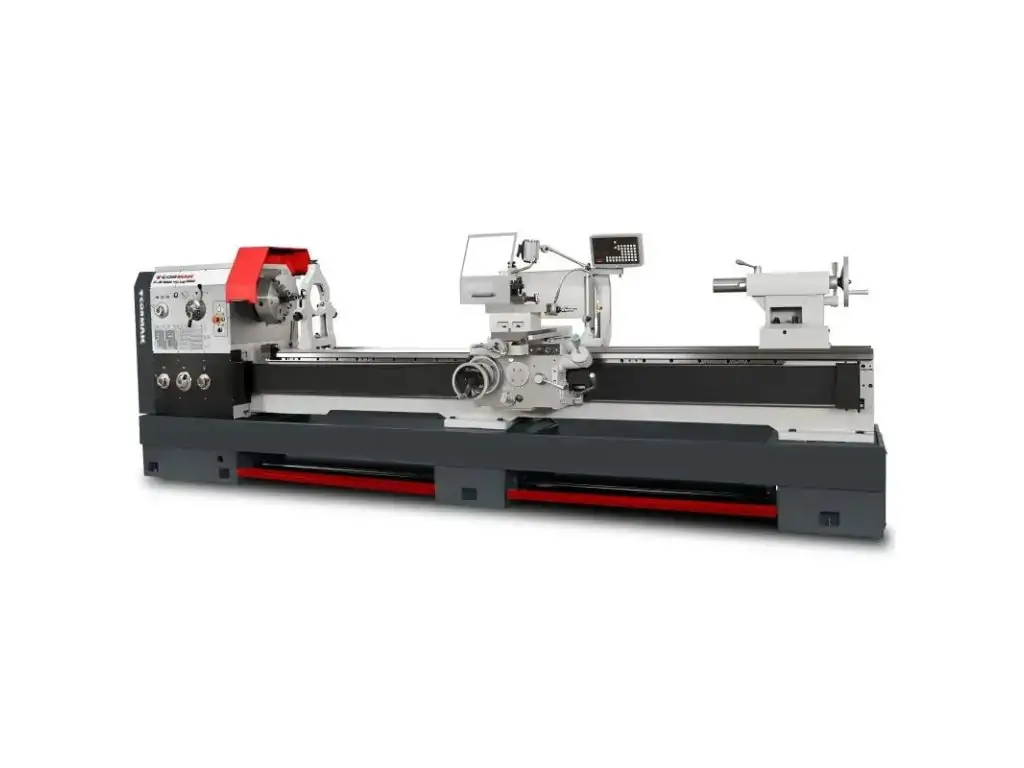

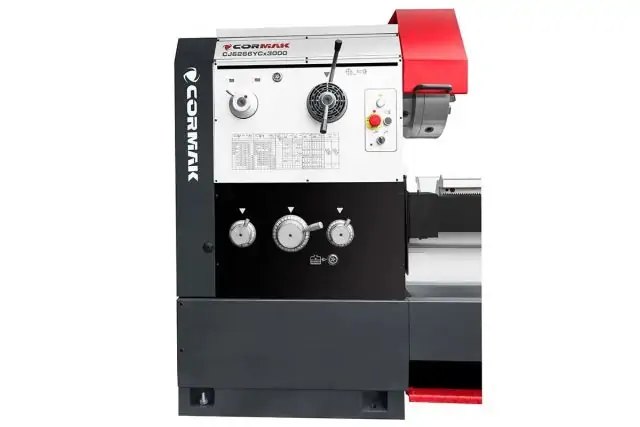

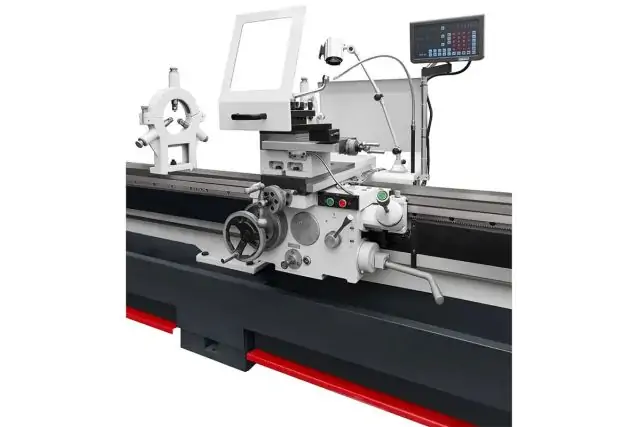

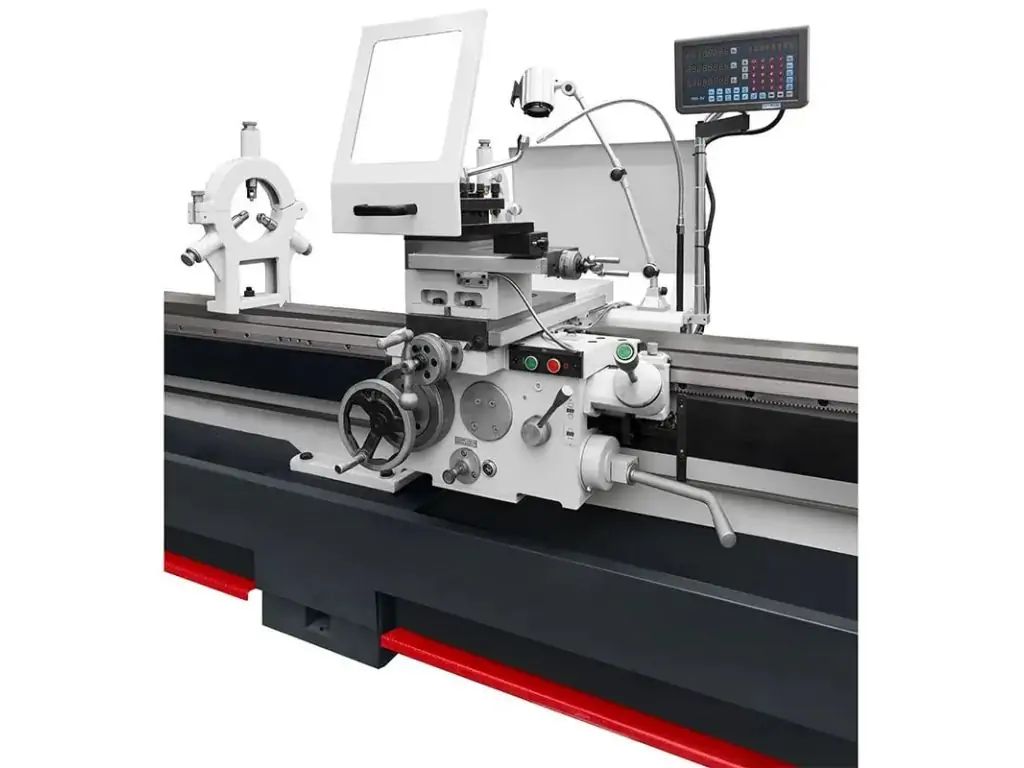

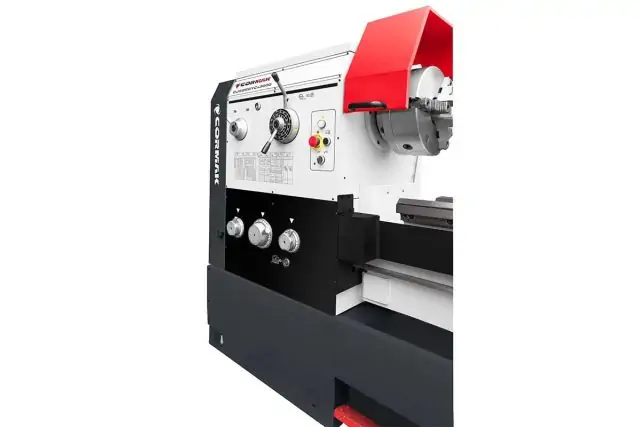

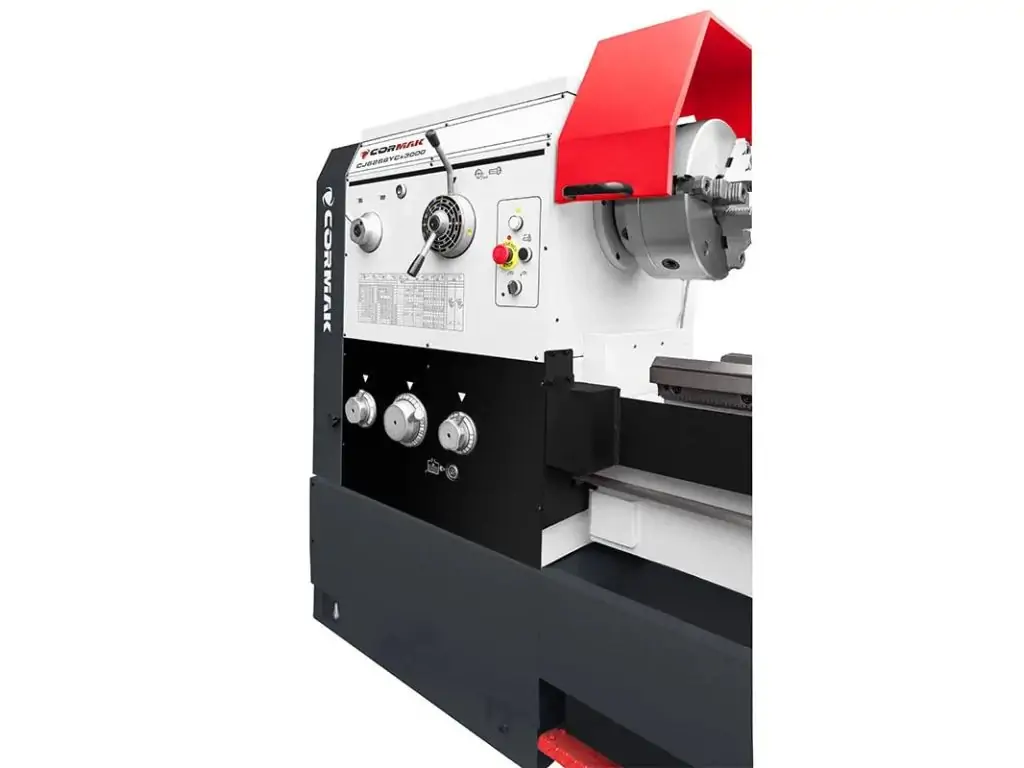

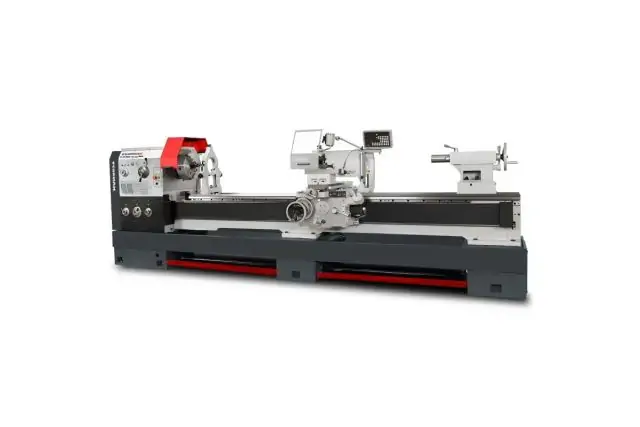

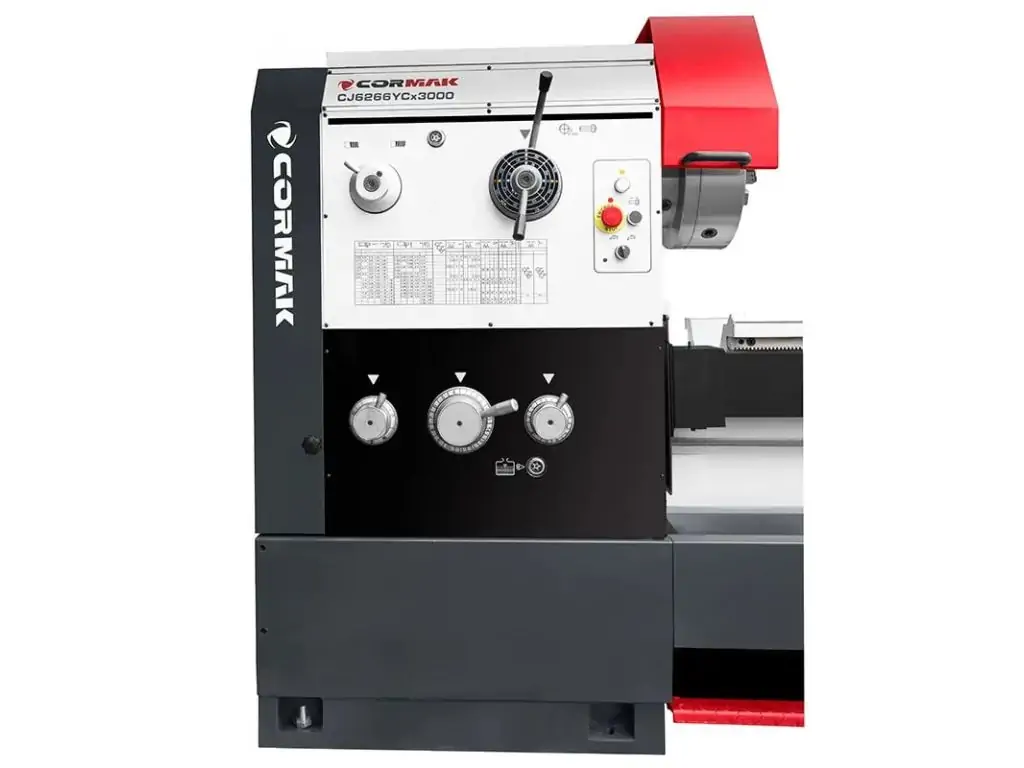

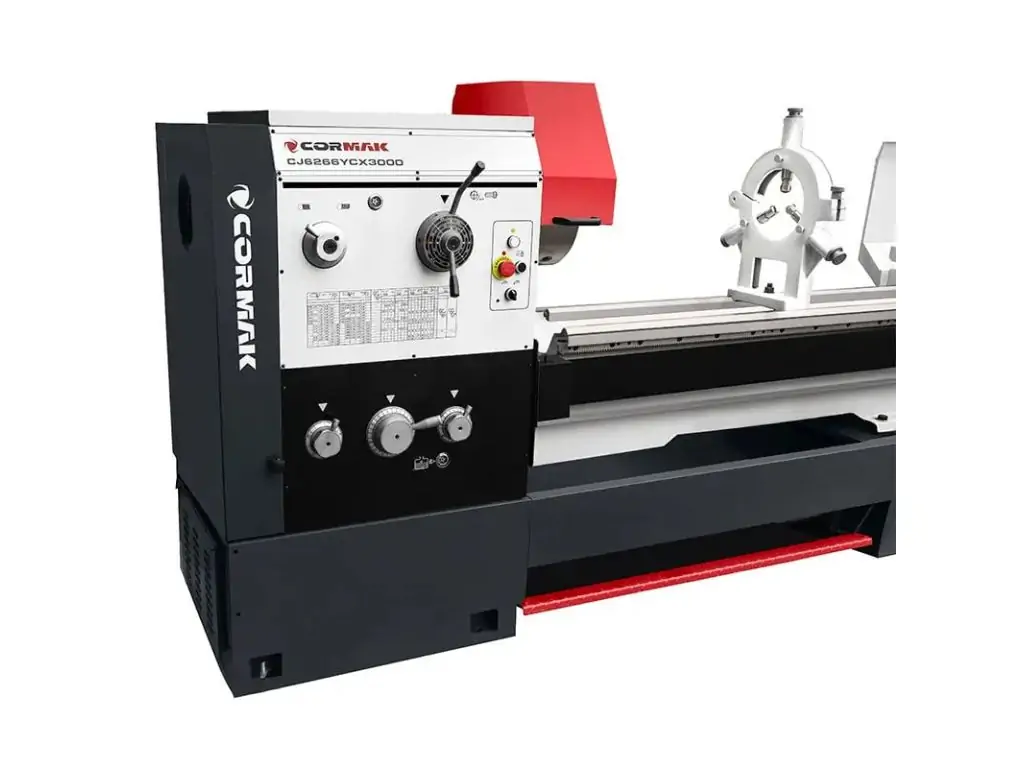

Универсальный токарный станок CORMAK GOLIAT 660x3000

Универсальный токарный станок CORMAK GOLIAT 660x3000 – это промышленное оборудование для высокоточной обработки больших, тяжелых и длинномерных металлических деталей. Расстояние между центрами составляет 3000 мм, максимальный диаметр обработки над станиной – 660 мм. Съемная часть станины позволяет обрабатывать заготовки диаметром до 870 мм. Шпиндель с проходным отверстием 105 мм установлен на высокоточных подшипниках, что дает возможность добиться высокого класса точности обработки. 12-ступенчатая коробка передач с набором стальных шестерен дает возможность регулировать обороты в диапазоне 36-1600 об/мин.

Коробка подач с концевыми выключателями и индикатором резьбы позволяет нарезать разные типы резьбы (метрическая, дюймовая, модульная, DP) в широком диапазоне. Отдельные валы подач для продольного и поперечного движения обеспечивают равномерное движение и стабильность обработки, а система быстрой подачи ускоряет настройку станка. Для точности позиционирования и максимального контроля за процессом обработки этот тяжелый токарный станок оснащен цифровой индикацией по 3 осям. Литая чугунная станина, прошедшая термическую стабилизацию, обеспечивает максимальную жесткость и виброустойчивость.

Особенности универсального токарного станка CORMAK GOLIAT 660x3000

• Мощность двигателя – 7,5/9 кВт
• Напряжение питания – 400 В
• Цифровая индикация по 3 осям
• Расстояние между центрами – 3000 мм
• Максимальный диаметр обработки над станиной – 660 мм
• Максимальный диаметр обработки над суппортом – 420 мм
• Максимальный диаметр обработки без съемной части – 870 мм
• Длина съемной части – 240 мм
• Высокоточные радиально-упорные подшипники шпинделя
• Отверстие шпинделя – 105 мм
• Конус шпинделя D1-8
• 12-ступенчатая регулировка оборотов шпинделя в диапазоне 36-1600 об/мин
• Механическая коробка скоростей со стальными шестернями
• Задняя бабка тяжелого класса
• Ход пиноли задней бабки - 150 мм
• Конус задней бабки MT5
• Поперечное движение задней бабки - +/- 15 мм
• Максимальный размер резцов – 25х25 мм
• Массивный нижний суппорт с большой площадью контакта
• Точно регулируемые автоматические продольная и поперечная подачи
• Отдельные валы подач для продольного и поперечного движения
• Точные винты подач с минимальным люфтом
• Механизм быстрой продольной и поперечной подачи
• Нарезка широкого диапазона метрической, дюймовой, модульной и DP резьб
• Шаг ходового винта – 12 мм
• Автоматические концевые выключатели подачи
• Индикатор резьбы
• Литая станина из термически стабилизированного чугуна
• Закаленные и прецизионно отшлифованные направляющие
• Габаритные размеры – 4632x975x1450 мм
• Вес – 3790 кг.

Комплектация универсального токарного станка CORMAK GOLIAT 660x3000

В стандартную комплектацию станка входят:

• 3-кулачковый патрон
• 4-кулачковый патрон
• Планшайба
• Фиксированный люнет
• Подвижный люнет
• Цифровой индикатор для 3 осей
• Переходная втулка
• Фиксированный центр
• Сменные шестерни
• Система охлаждения
• Галогенное освещение 24 В
• Индикатор резьбы
• Набор инструментов.

Частые вопросы

Ответы на частые вопросы помогут больше узнать об особенностях конструкции и эксплуатации тяжелых токарных станков.

Чем тяжелый токарный станок отличается от обычного?

Тяжелые токарные станки имеют более широкую и жесткую станину, более мощные шпиндель и коробку передач, больший диаметр пиноли задней бабки и возможность снимать большой припуск за один проход.

Почему тяжелые токарные станки обычно имеют механическую коробку скоростей?

Механическая коробка обеспечивает высокий крутящий момент на малых оборотах. Это критично для черновой обработки больших деталей, где частотные преобразователи часто не выдерживают нагрузки.

Какие преимущества отдельных валов подач в тяжелых токарных станках?

Отдельные валы для продольной и поперечной подач позволяют работать с большими нагрузками без потери стабильности, повышают точность и уменьшают износ механизмов.

Чем полезна большая ширина станины тяжелого токарного станка?

Широкая станина уменьшает прогиб при нагрузке, повышает стабильность суппорта и снижает вибрации при длинных проходах, что напрямую влияет на точность и шероховатость поверхности.

Подходят ли тяжелые токарные станки для единичного производства?

Да, тяжелые токарные станки идеально подходят для единичного производства, особенно если речь идет о больших, длинномерных или уникальных деталях. Такие станки высокоуниверсальные, что позволяет изготовить сложную единичную деталь от начала до конца.
