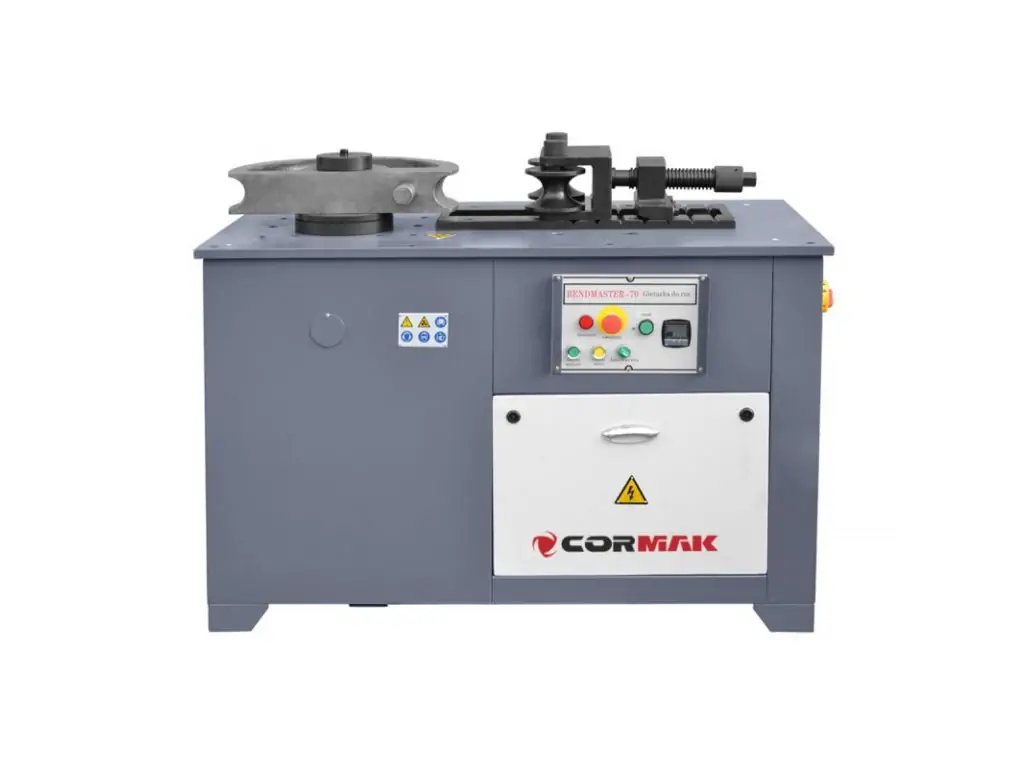

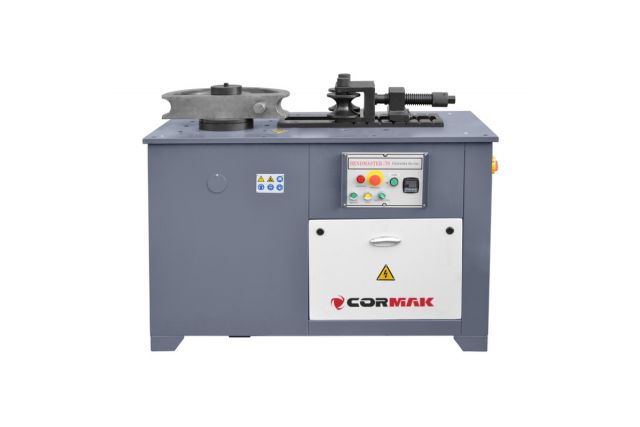

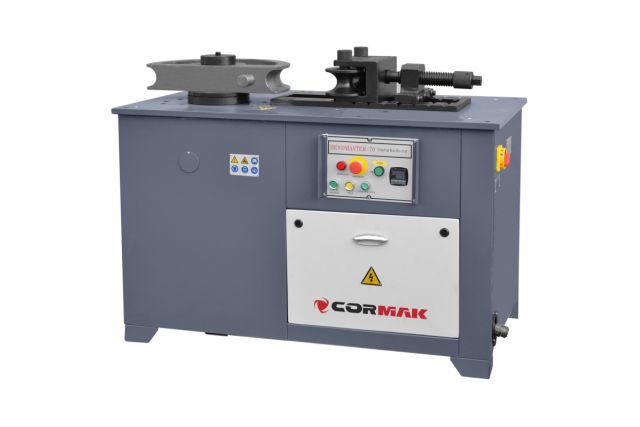

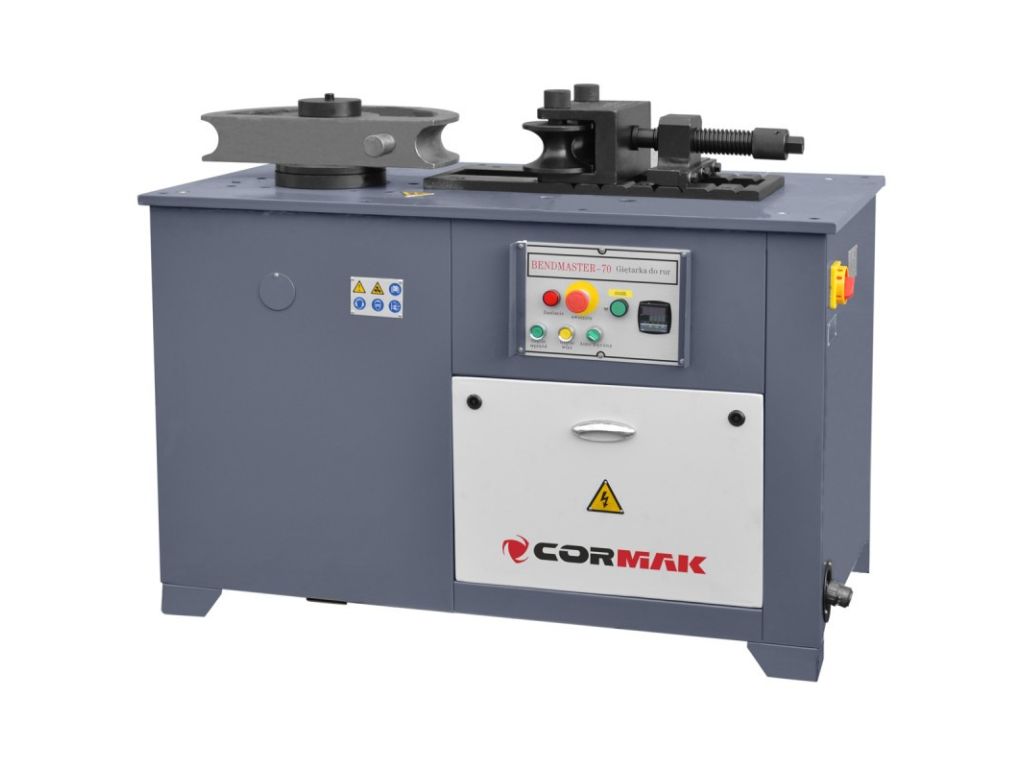

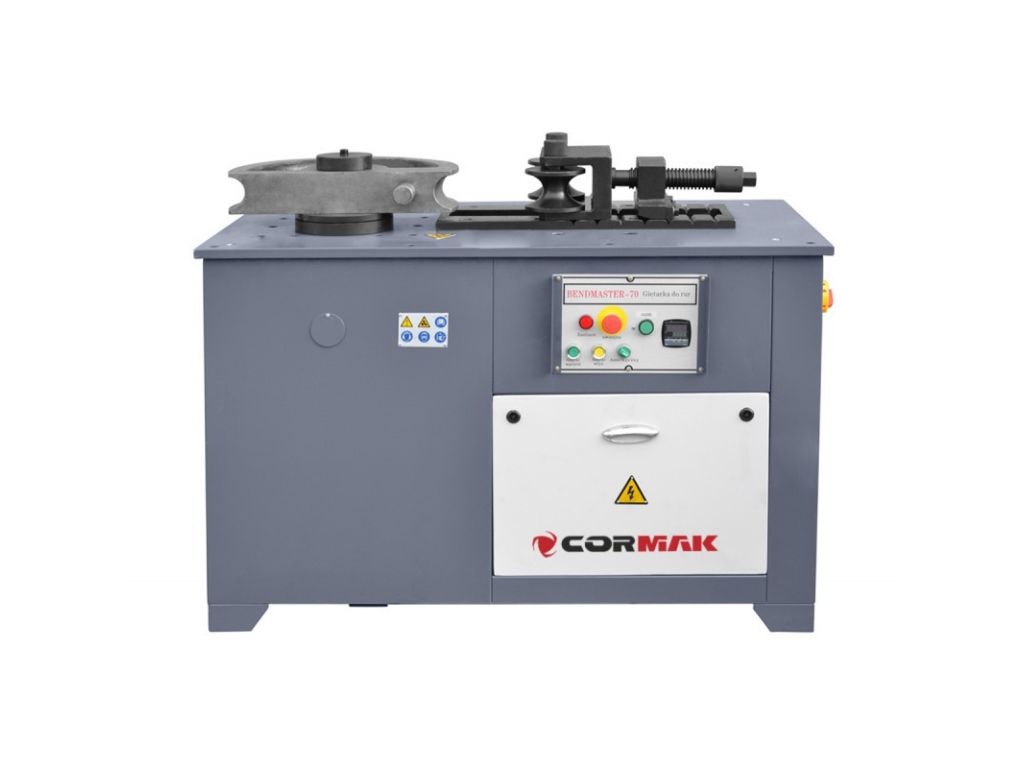

Бездорновый трубогиб Cormak BENDMASTER 70

Бездорновый трубогиб Cormak BENDMASTER 70 – это промышленный станок для гибки стальных, медных, алюминиевых и латунных труб и профилей без использования внутренней оправы (дорна). Рассчитан на трубы диаметром до 70х5 мм и квадратные профили размером до 50х50х2 мм. Угол гибки до 180°. Цифровое отображение угла гибки позволяет точно контролировать процесс и достигать высокой повторяемости изгибов.

Станок оснащен электродвигателем мощностью 5 кВт с редукторной передачей, что обеспечивает большой крутящий момент и стабильную, равномерную гибку толстостенных труб большого диаметра. Два скоростных режима, медленный (1,2 об/мин) для гибки и быстрый (2,4 об/мин) для возврата, оптимизируют рабочий цикл. В комплект поставки входят матрицы для диаметров 38,1 мм, 48,3 мм и 70 мм, что позволяет использовать этот электрический трубогиб без дорна для большинства популярных размеров труб.

Особенности бездорнового трубогиба Cormak BENDMASTER 70

• Максимальный диаметр трубы – 70х5 мм
• Максимальный размер квадратного профиля – 50х50х2 мм
• Бездорновый механизм гибки
• Угол гибки – 0-180°
• Цифровое отображение угла гибки
• Электродвигатель мощностью 5 кВт
• Редукторная передача
• Два скоростных режима – быстрый (2,4 об/мин) и медленный (1,2 об/мин)

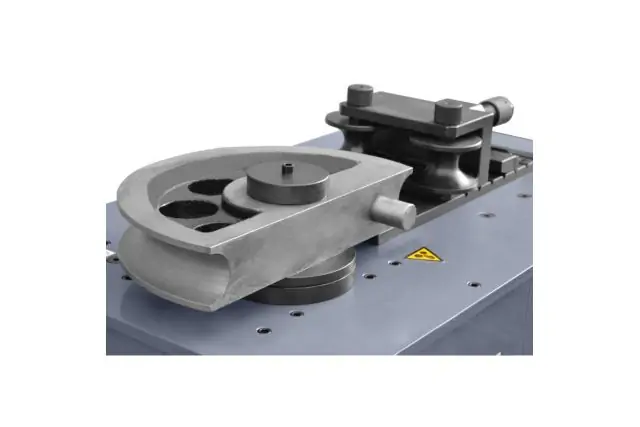

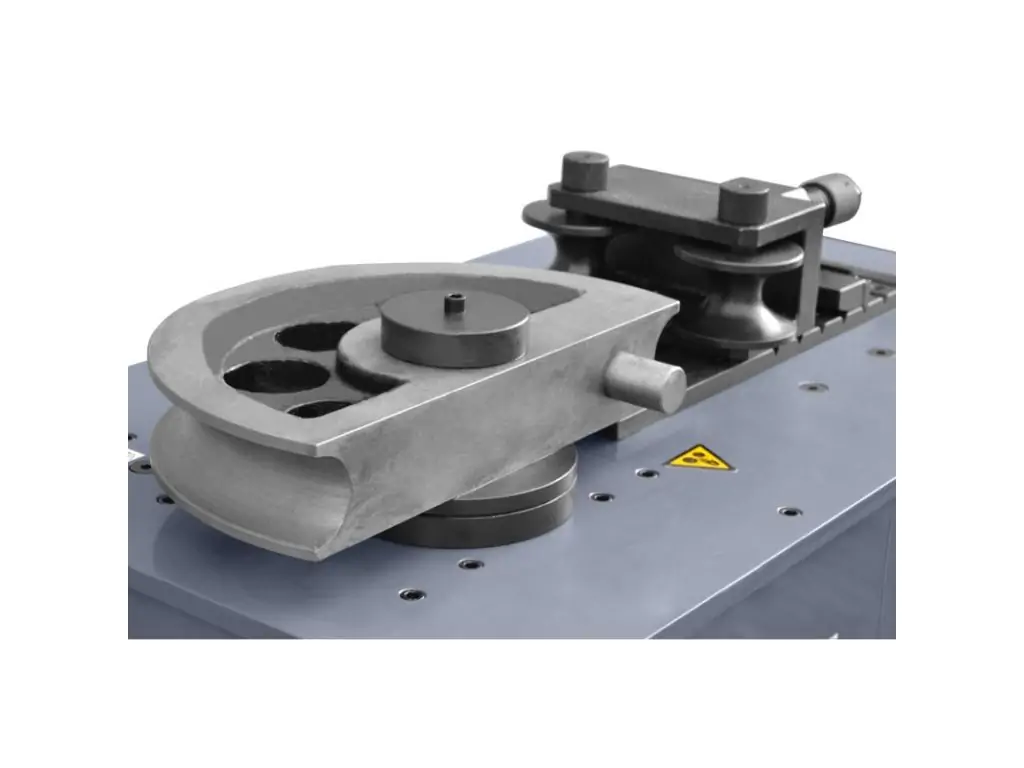

• Матрицы для диаметров 38,1 мм, 48,3 мм и 70 мм
• Быстрая замена оснастки
• Ручной и полуавтоматический режимы работы

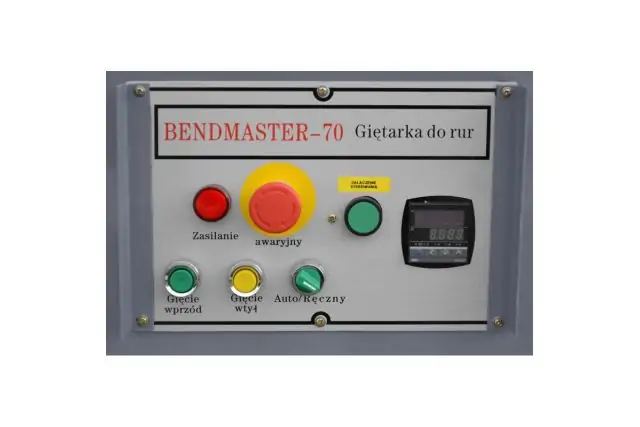

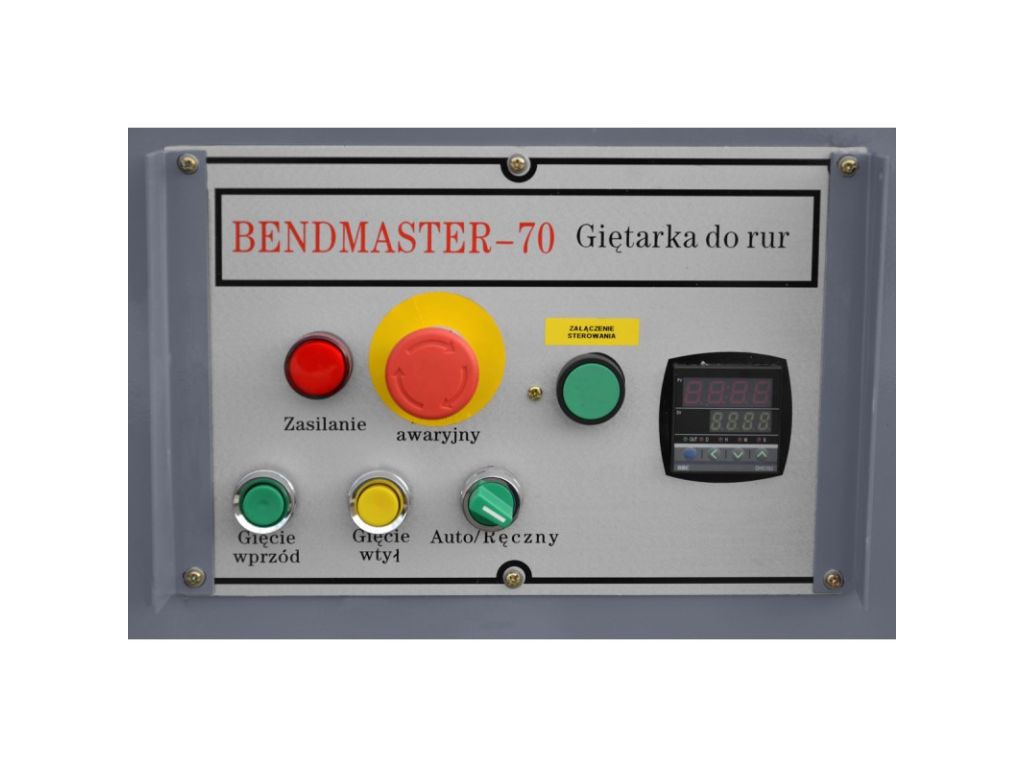

• Удобная панель управления на передней панели

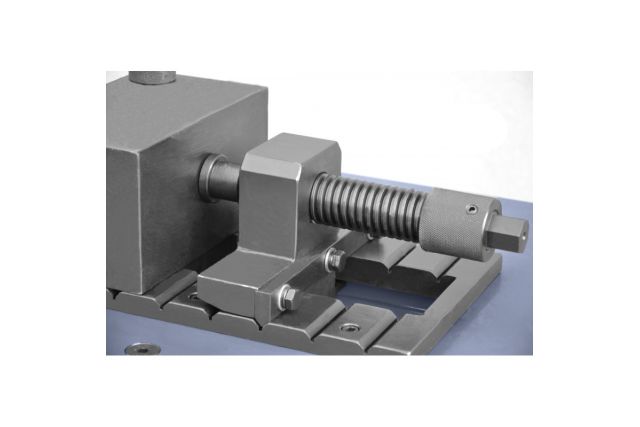

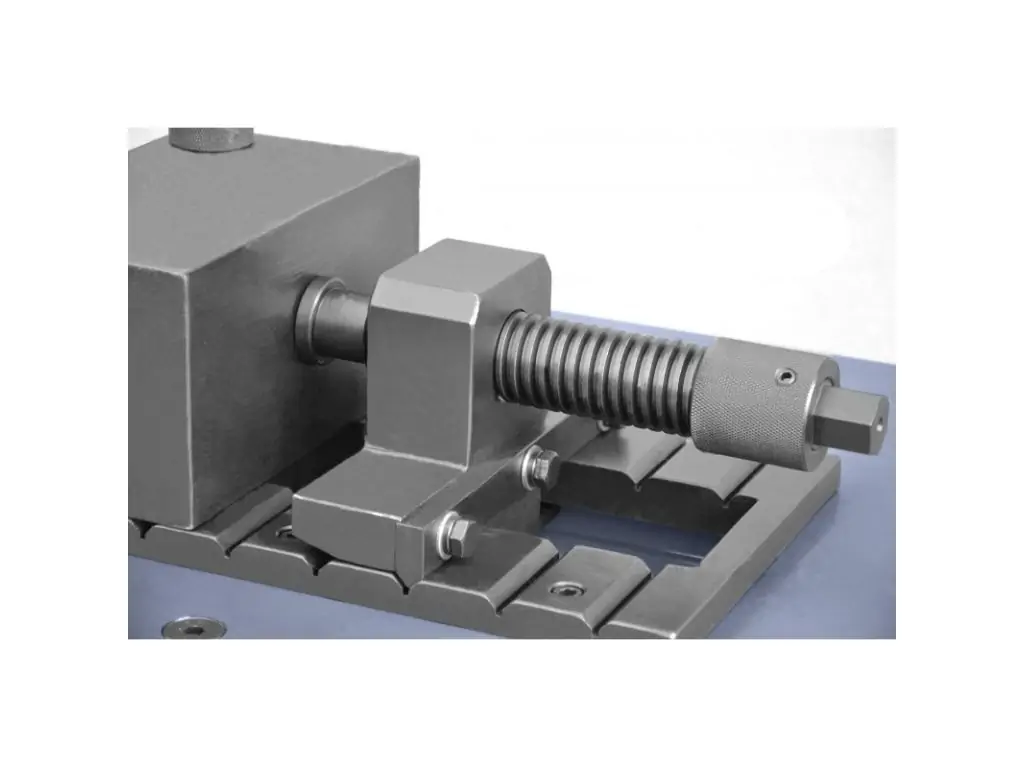

• Трехточечная фиксация заготовки (зажим между матрицей и прижимным блоком, поддерживающий и направляющий ролики)
• Жесткая станина с низким центром тяжести и широкой опорной площадью.

Частые вопросы

Больше узнать о станках такого типа помогут ответы на часто задаваемые вопросы.

Чем бездорновый трубогиб отличается от дорнового?

В бездорновом трубогибе внутри трубы нет поддержки (дорна), поэтому гибка происходит только за счет наружного прижима и роликов.

Какие преимущества бездорновых трубогибов?

По сравнению с дорновыми моделями, бездорновые трубогибы имеют следующие преимущества:

• Отсутствие ограничений по длине заготовки
• Быстрая переналадка под другой диаметр
• Компактность и экономия рабочей площади
• Простая, надежная и легкая в обслуживании конструкция
• Меньше затрат на оснастку.

Почему бездорновые трубогибочные станки подходят не для всех труб?

Главная причина – отсутствие внутренней поддержки трубы. Если стенка трубы слишком тонкая, возможно сплющение, морщины на внутренней стороне изгиба и локальные изломы. Чем меньше радиус – тем больше риск деформации.

Почему бездорновые трубогибы часто имеют сменные матрицы?

Каждый диаметр трубы нуждается в своем радиусе матрицы. Правильная оснастка минимизирует деформацию и улучшает качество изгиба.

В каких случаях бездорновый трубогиб лучше дорнового?

Бездорновый трубогиб будет лучшим выбором в следующих случаях:

• Работа с толстостенными трубами (3-6 мм)
• Когда важна форма изделий, а не идеальная внутренняя геометрия
• Когда требуется быстрая переналадка под разные диаметры труб
• Когда нужно гнуть большие радиусы
• Когда заготовки очень длинные.
