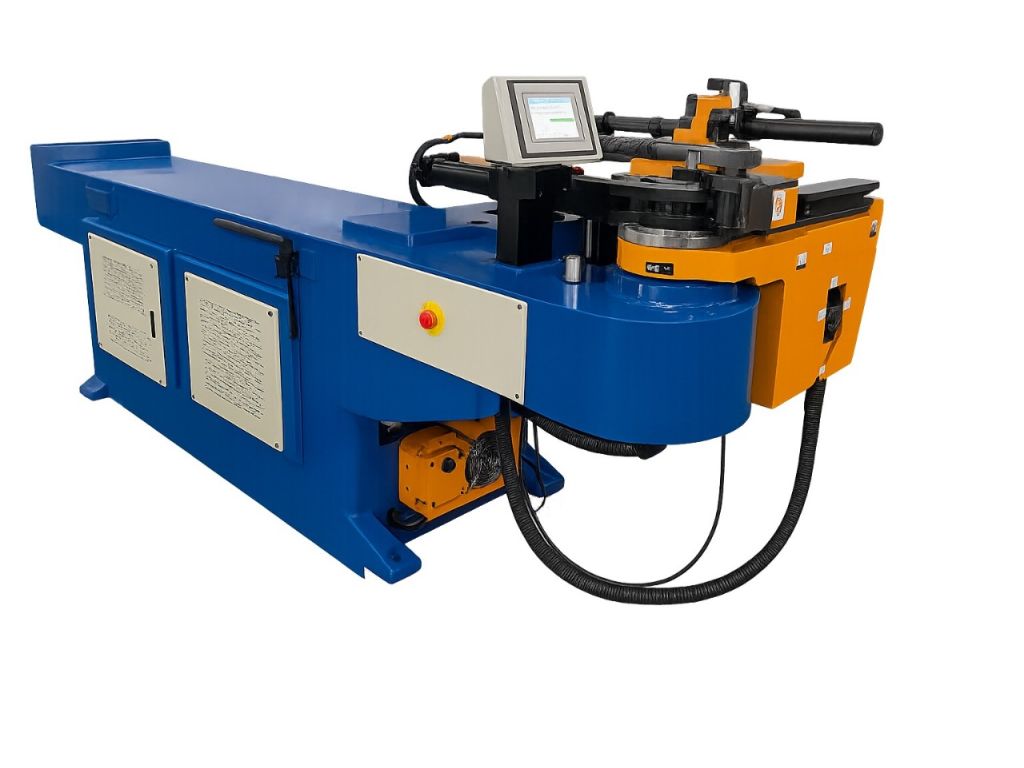

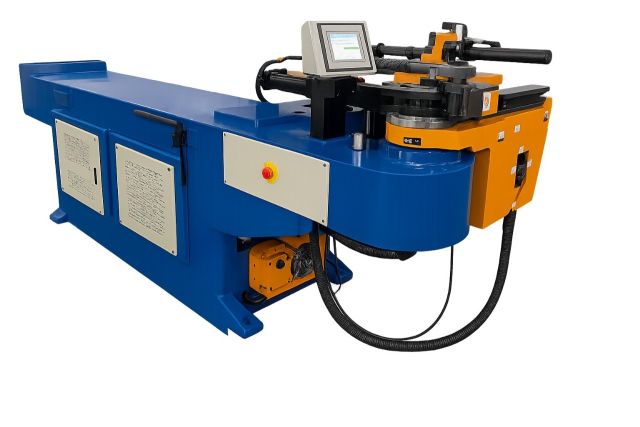

Полуавтоматический трубогибочный станок DW50NC

Полуавтоматический трубогибочный станок DW50NC предназначен для гибки стальных, алюминиевых и медных труб диаметром до 50 мм и с толщиной стенки до 2 мм. Гибка осуществляется с помощью гидравлического привода с мощностью двигателя 5,5 кВт, что обеспечивает стабильность и плавность работы даже на небольших угловых перемещениях. Подача и позиционирование трубы производятся вручную. Максимальный радиус гибки составляет 260 мм, угол гибки - до 190°.

На станке установлен электронный контроллер NC, синхронизированный с гидравлической системой. Контроллер автоматически настраивает усилие и регулирует скорость гибки, что обеспечивает отсутствие рывков и снижение риска вмятин или изменения овальности трубы. Может хранить несколько программ и последовательностей гибки, что значительно сокращает время настроек. Высокая точность работы, а также повторяемость и стабильность обработки делают этот трубогиб с электронным контроллером эффективным решением для мелкосерийного производства и изготовления сложных деталей.

Особенности полуавтоматического трубогибочного станка DW50NC

• Максимальный диаметр трубы – 50 мм
• Толщина стенки трубы – до 2 мм
• Материалы труб – сталь, алюминий, медь
• Угол гибки – 0-190°
• Максимальный радиус гибки – 260 мм
• Скорость гибки - 35˚/с
• Дорновая система со штангой и гидравлическим экстрактором дорна
• Гидравлическая силовая система с двигателем 5,5 кВт и гидронасосом
• Рабочее давление – 12 МПа
• NC-контроллер
• Контроль угла через энкодер
• Возможность программирования последовательности сгибов для одной детали
• Установка коэффициента коррекции для автоматической компенсации пружинения
• Автоматическая гибка, остановка и возврат в исходную позицию
• Ручная подача и оборот трубы
• Память до 16 программ по 16 углов каждая
• Ручной и полуавтоматический режимы работы
• Автоматический возврат матрицы после достижения угла
• Ножная педаль для запуска и остановки цикла
• Защитный кожух педали
• Сварная стальная рама с ребрами жесткости
• Усиленная конструкция гибочной головы
• Массивная, жесткая конструкция.

Частые вопросы

Чтобы больше узнать о полуавтоматических трубогибочных станках с числовым управлением, просмотрите ответы на частые вопросы.

Чем полуавтоматический трубогибочный станок отличается от ручного?

Полуавтоматический станок имеет гидравлический привод, создающий усиленное усилие гибки, тогда как в ручном всю силу формирует оператор.

Какие преимущества в трубогибочном станке обеспечивает электронный контроллер?

Электронный контроллер позволяет точно выставить угол гибки, сохранить программы для разных деталей и обеспечить высокую точность и повторяемость результатов. Без него оператору пришлось бы каждый раз вручную контролировать угол, что снижает точность и производительность.

Какие преимущества для трубогибочного станка дает автоматический контроль скорости гибки?

Автоматический контроль скорости гибки обеспечивает точное достижение угла гибки и его безопасное завершение, позволяет избежать перегиба и изменения овальности трубы.

Какие операции в полуавтоматическом трубогибочном станке выполняются вручную?

В полуавтоматических станках вручную выполняются подача трубы и ее вращение между шагами.

Может ли полуавтоматический трубогибочный станок работать с профильными трубами?

Да, но при наличии специальных матриц для квадратного или прямоугольного профиля. Также профильная труба требует более точной поддержки, чтобы избежать складки на внутренней стороне изгиба.
