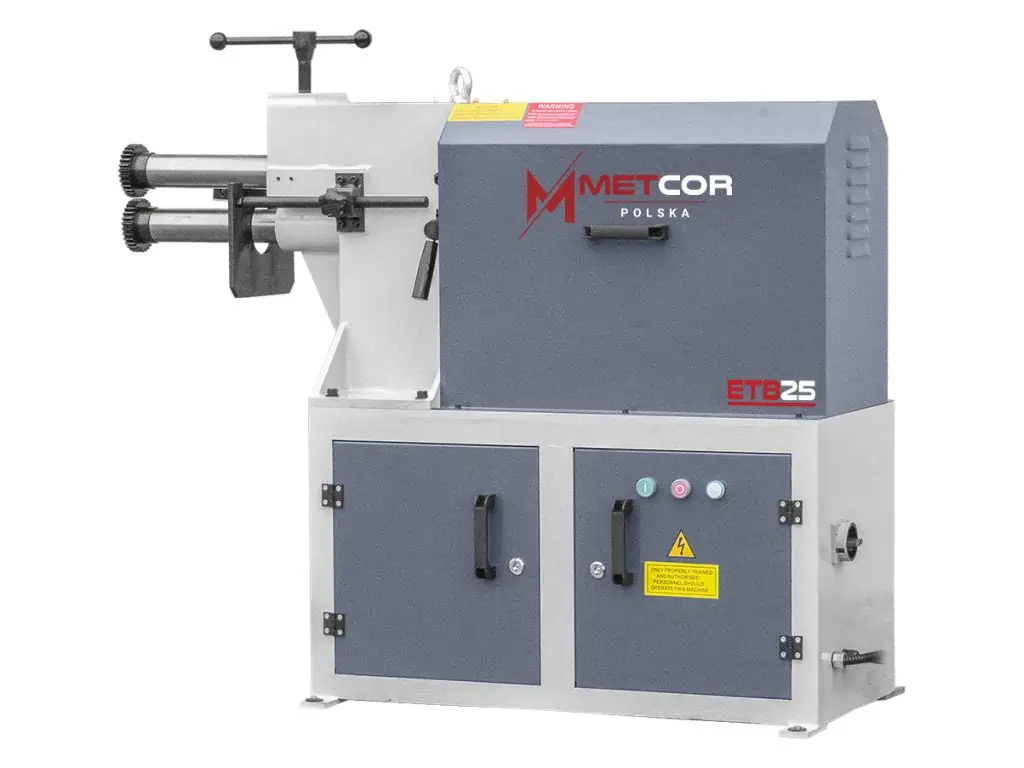

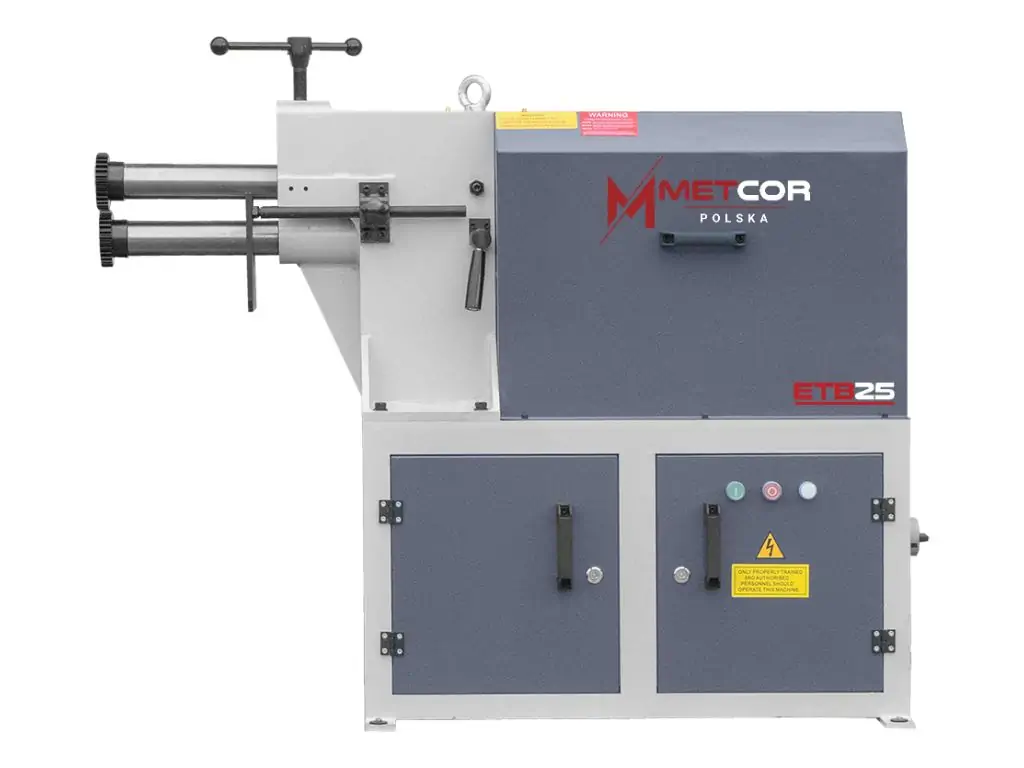

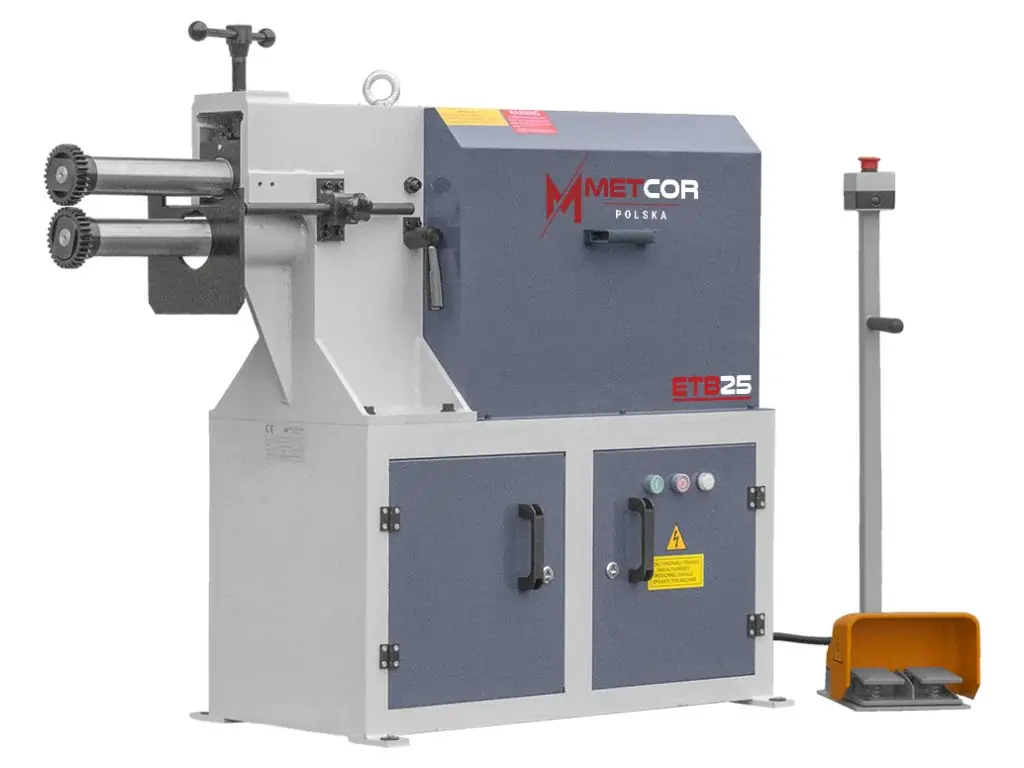

Зиговочный станок METCOR ETB25

Зиговочный станок METCOR ETB25 – это электромеханическое оборудование для формирования ребер жесткости (зигов), бортов и фальцев, гофрирования и закатки швов на листовом металле толщиной до 2,5 мм. Электродвигатель мощностью 1,5 кВт и редуктор обеспечивают стабильный крутящий момент и постоянную скорость вращения роликов 20 об/мин. Это гарантирует качественную и контролируемую деформацию металла.

Управление выполняется с помощью ножной педали, что освобождает руки оператора для подачи и удержания листа. Положение верхнего вала регулируется вручную маховиком. Глубина горла 280 мм позволяет профилировать середину листа, а не только его край. Массивная сварная станина обеспечивает высокую жесткость, что важно для точной формовки. Четыре набора сменных роликов позволяют использовать этот зиговочный станок с электроприводом для операций разного типа.

Особенности зиговочного станка METCOR ETB25

• Максимальная толщина листового металла – 2,5 мм
• Мощность двигателя – 1,5 кВт
• Напряжение питания – 230 В
• Скорость вращения роликов – 20 об/мин
• Глубина горла – 280 мм
• Диаметр валов – 120 мм

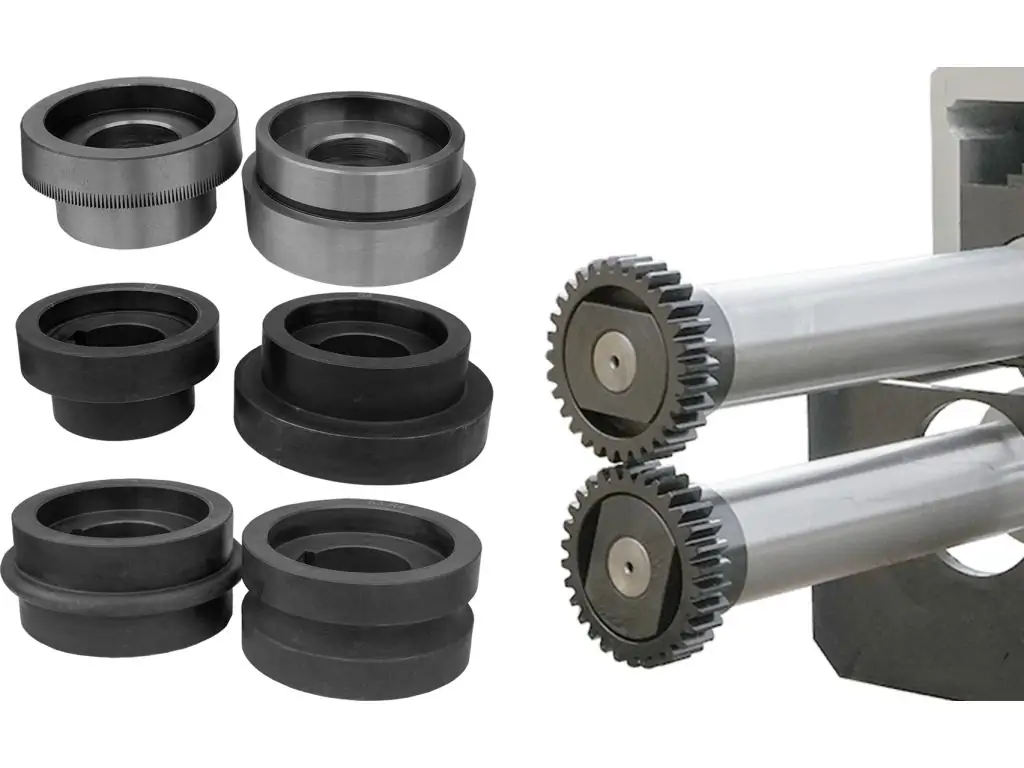

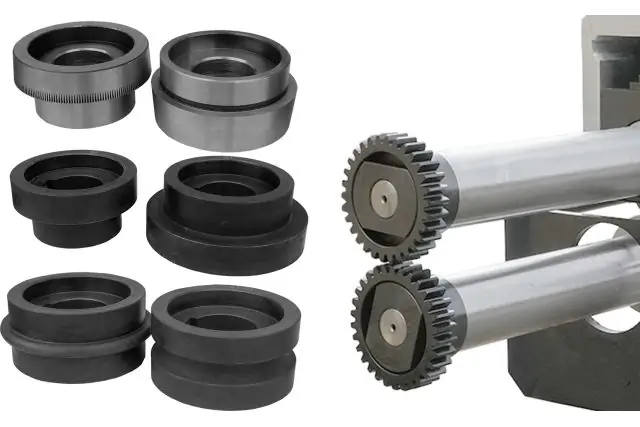

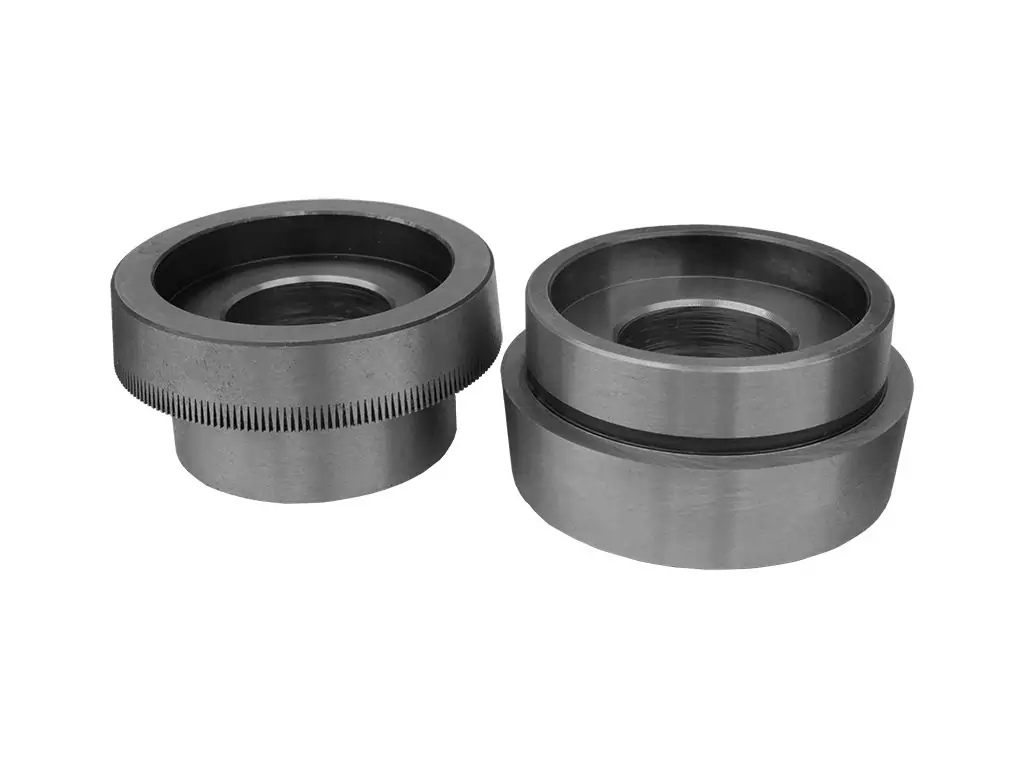

• 4 набора сменных роликов
• Быстрая смена роликов

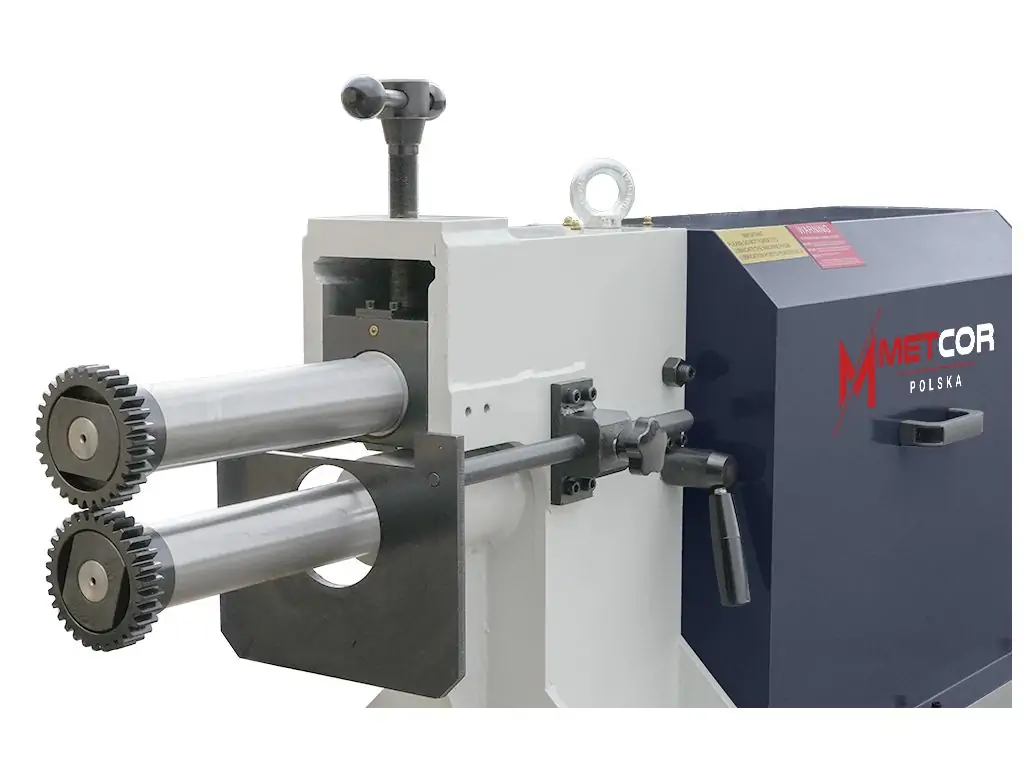

• Ручная регулировка положения верхнего вала с помощью маховика

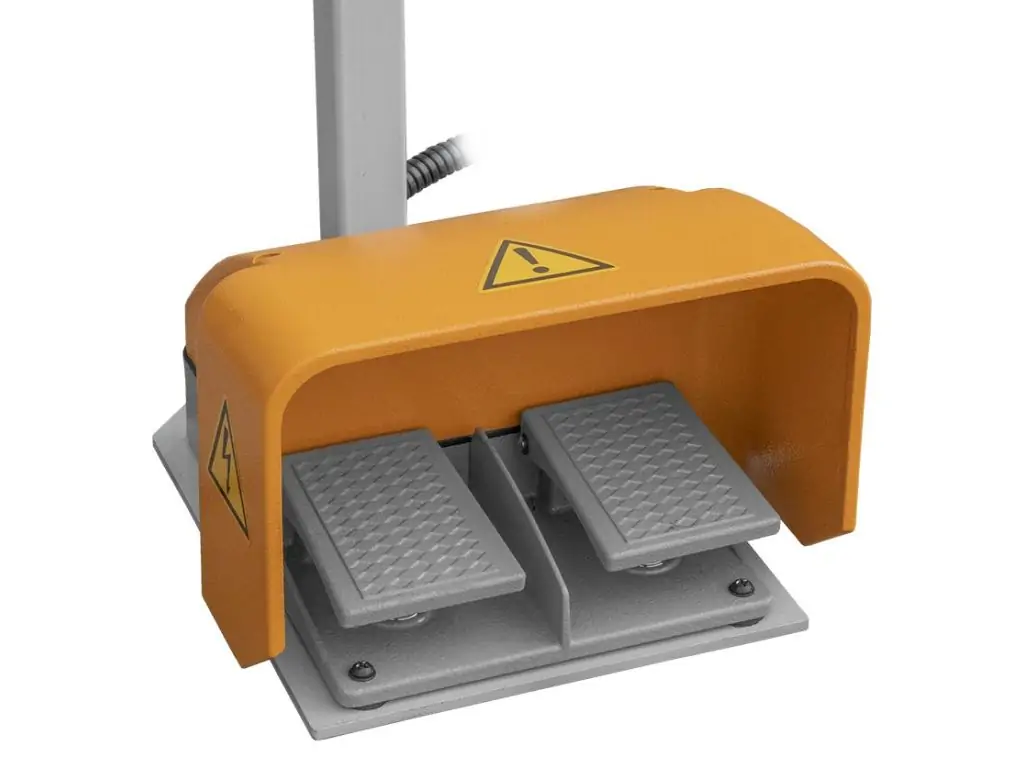

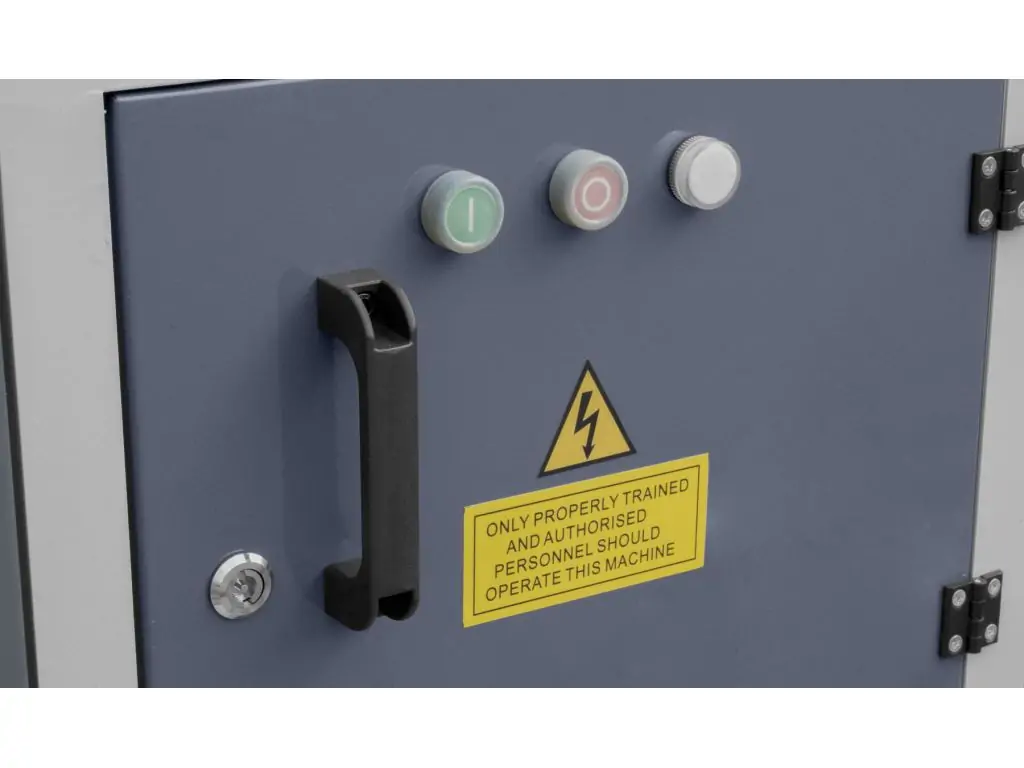

• Выносная панель управления с ножной педалью и кнопкой аварийной остановки

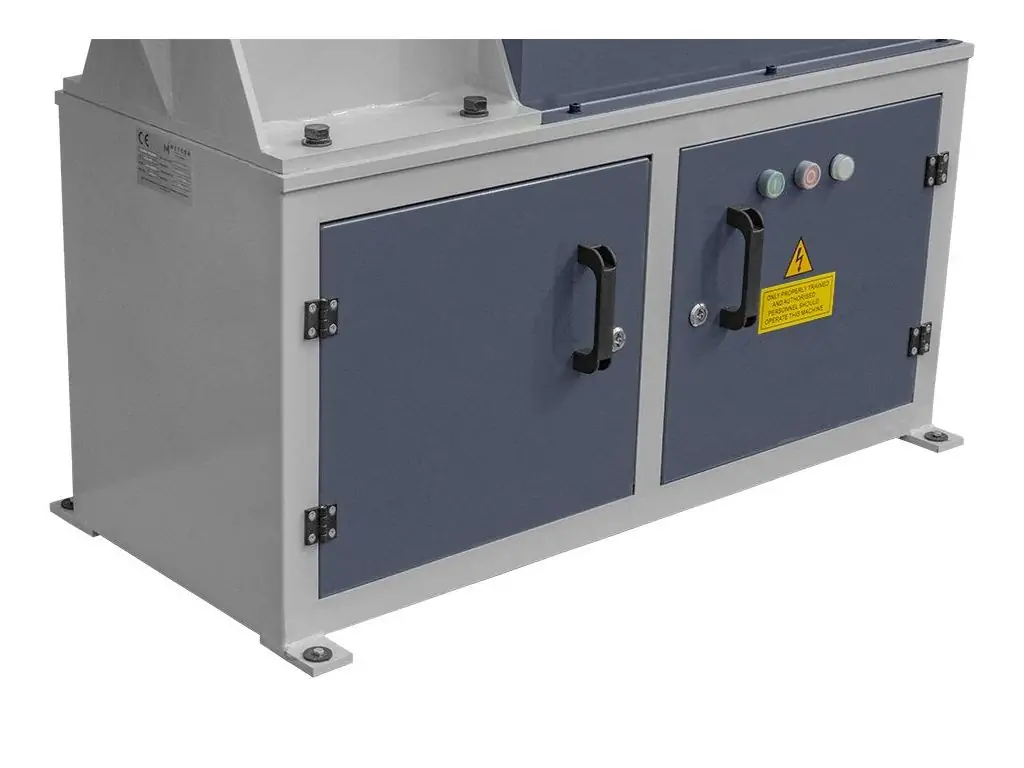

• Жесткая сварная станина
• Вес – 235 кг.

Частые вопросы

Ответы на частые вопросы помогут больше узнать о типах и особенностях зиговочных станков.

Какие есть типы зиговочных станков по приводу?

По типу привода зиговочные станки бывают:

• Ручные – приводятся в действие ручным маховиком или педалью
• Электромеханические – валки приводятся в действие электродвигателем через редуктор
• Пневматические – валки вращает пневмопривод
• Гидравлические – валки управляются гидроцилиндром
• Сервоприводные – валки двигаются серводвигателем с точным контролем позиции.

Почему важна глубина горла зиговочного станка?

Глубина горла определяет, на какое расстояние от края листа можно выполнять формовку. Малый вылет (100-150 мм) подходит только для обработки краев или небольших деталей. Универсальными считаются станки с вылетом 200-300 мм, которые позволяют как обрабатывать края, так и создавать ребра жесткости на заготовках среднего размера, что достаточно для большинства стандартных труб и воздуховодов.

Какие преимущества для зиговочного станка обеспечивает ножная педаль?

Ножная педаль позволяет оператору свободно управлять вращением роликов, используя обе руки для точной подачи и маневрирования крупногабаритными листами.

Какие конструктивные особенности отличают качественный зиговочный станок?

Качественный зиговочный станок должен иметь:

• Жесткую станину
• Точную регулировку прижима
• Качественные стальные валы с твердым напылением
• Усиленные подшипники валов
• Удобный, быстросменный узел роликов

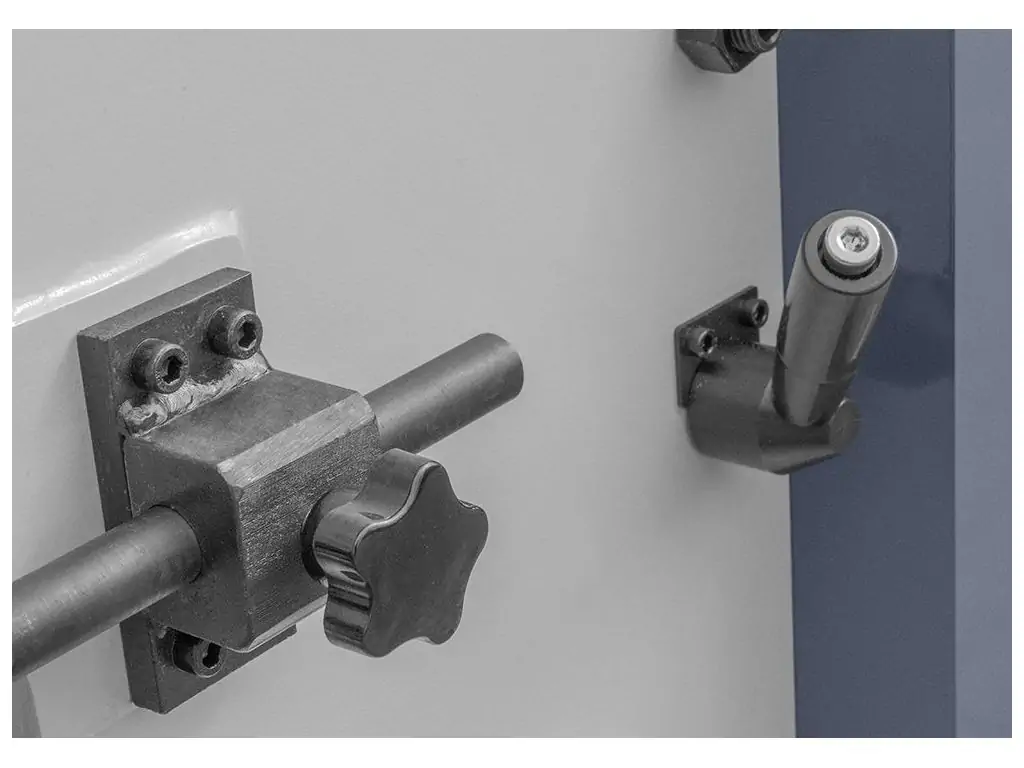

• Упоры/направляющие для повторяемости операций.

Какие преимущества электромеханических зиговочных станков по сравнению с ручными?

Преимуществами электромеханических станков являются:

• Стабильная скорость и качество формирования
• Возможность работы с большей толщиной металла
• Высокая точность и повторяемость
• Меньшая физическая нагрузка на оператора
• Возможность серийной работы.
