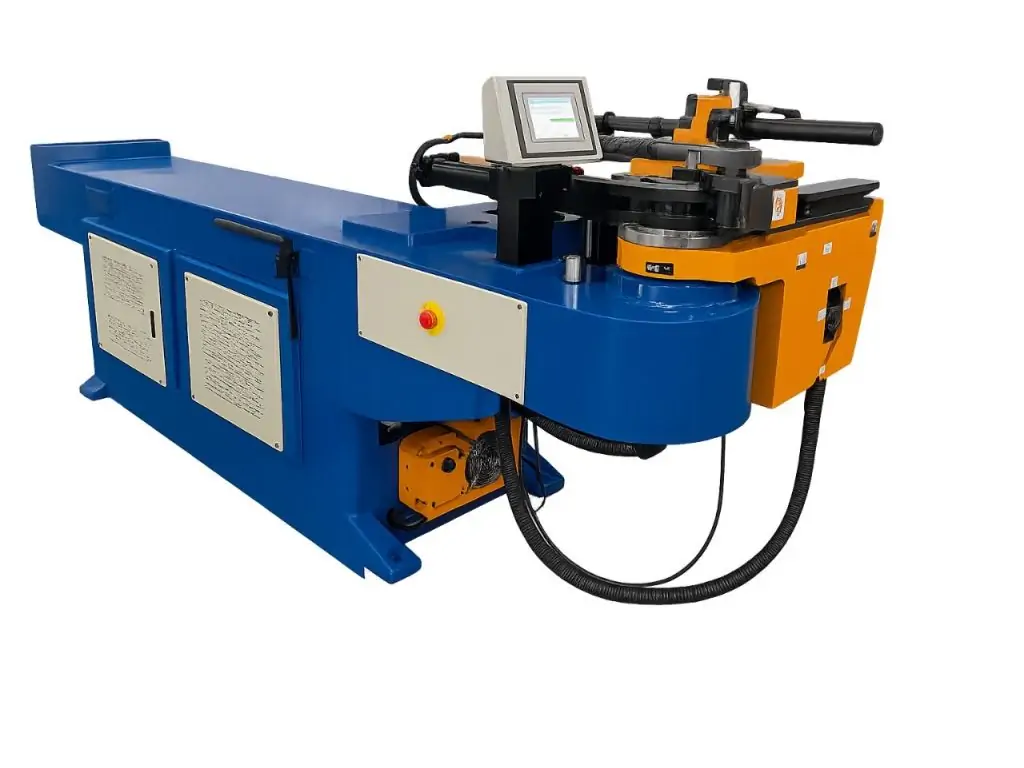

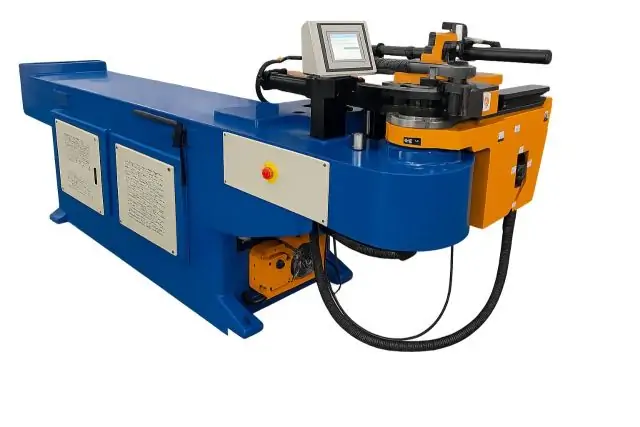

Напівавтоматичний трубозгинальний верстат DW50NC призначений для згинання сталевих, алюмінієвих і мідних труб діаметром до 50 мм і з товщиною стінки до 2 мм. Згинання здійснюється за допомогою гідравлічного приводу з потужністю двигуна 5,5 кВт, що забезпечує стабільність і плавність роботи навіть на невеликих кутових переміщеннях. Подача і позиціонування труби виконуються вручну. Максимальний радіус гнуття становить 260 мм, кут вигину - до 190°.
На верстаті встановлений електронний контролер NC, який синхронізований з гідравлічною системою. Контролер автоматично налаштовує зусилля згину і регулює швидкість згинання, що забезпечує відсутність ривків та зниження ризику вм’ятин або зміни овальності труби. Може зберігати кілька програм і послідовностей згинання, що значно скорочує час налаштувань. Висока точність роботи, а також повторюваність і стабільність обробки роблять цей трубогиб з електронним контролером ефективним рішенням для дрібносерійного виробництва і виготовлення складних деталей.
Особливості напівавтоматичного трубозгинального верстата DW50NC
- Максимальний діаметр труби - 50 мм
- Товщина стінки труби - до 2 мм
- Матеріали труб - сталь, алюміній, мідь
- Кут вигину - 0-190°
- Максимальний радіус гнуття - 260 мм
- Швидкість згинання - 35˚/с
- Дорнова система зі штангою та гідравлічним екстрактором дорна
- Гідравлічна силова система з двигуном 5,5 кВт і гідронасосом
- Робочий тиск - 12 МПа
- NC-контролер
- Контроль кута через енкодер
- Можливість програмування послідовності згинів для однієї деталі
- Встановлення коефіцієнту корекції для автоматичної компенсації пружинення
- Автоматичне згинання, зупинка і повернення у вихідну позицію
- Ручна подача та оберт труби
- Пам’ять до 16 програм по 16 кутів кожна
- Ручний і напівавтоматичний режими роботи
- Автоматичне повернення матриці після досягнення кута
- Ножна педаль для запуску і зупинки циклу
- Захисний кожух педалі
- Зварна сталева рама з ребрами жорсткості
- Посилена конструкція згинальної голови
- Масивна, жорстка конструкція.
Часті запитання
Щоб більше дізнатися про напівавтоматичні трубозгинальні верстати з числовим керуванням, перегляньте відповіді на часті запитання.
Чим напівавтоматичний трубозгинальний верстат відрізняється від ручного?
Напівавтоматичний верстат має гідравлічний привід, який створює посилене зусилля згину, тоді як у ручному всю силу формує оператор.
Які переваги в трубозгинальному верстаті забезпечує електронний контролер?
Електронний контролер дозволяє точно виставити кут згину, зберегти програми для різних деталей і забезпечити високу точність і повторюваність результатів. Без нього оператору довелося б кожного разу вручну контролювати кут, що знижує точність і продуктивність.
Які переваги для трубозгинального верстата дає автоматичний контроль швидкості гнуття?
Автоматичний контроль швидкості згинання забезпечує точне досягнення кута згину і його безпечне завершення, дозволяє уникнути перегину та зміни овальності труби.
Які операції в напівавтоматичному трубозгинальному верстаті виконуються вручну?
В напівавтоматичних верстатах вручну виконується подача труби і її обертання між кроками.
Чи може напівавтоматичний трубозгинальний верстат працювати з профільними трубами?
Так, але при наявності спеціальних матриць для квадратного або прямокутного профілю. Також профільна труба вимагає точнішої підтримки, щоб уникнути складки на внутрішній стороні згину.
