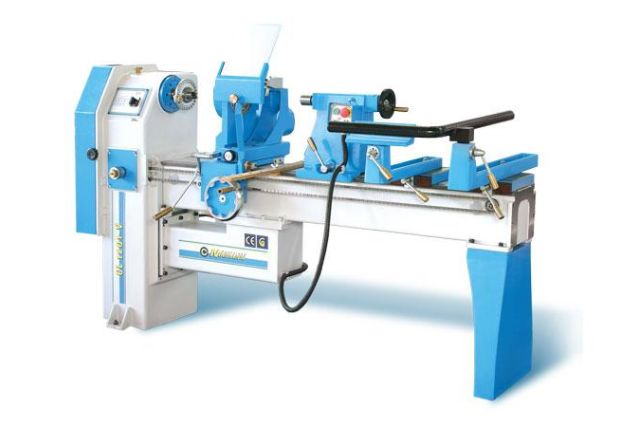

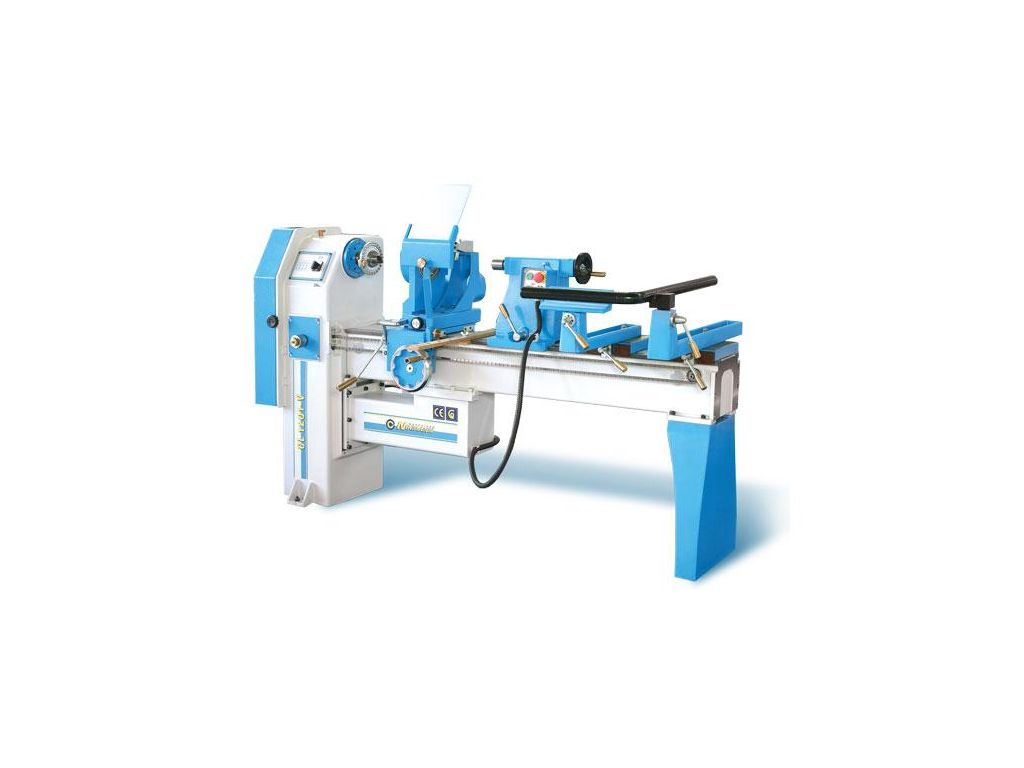

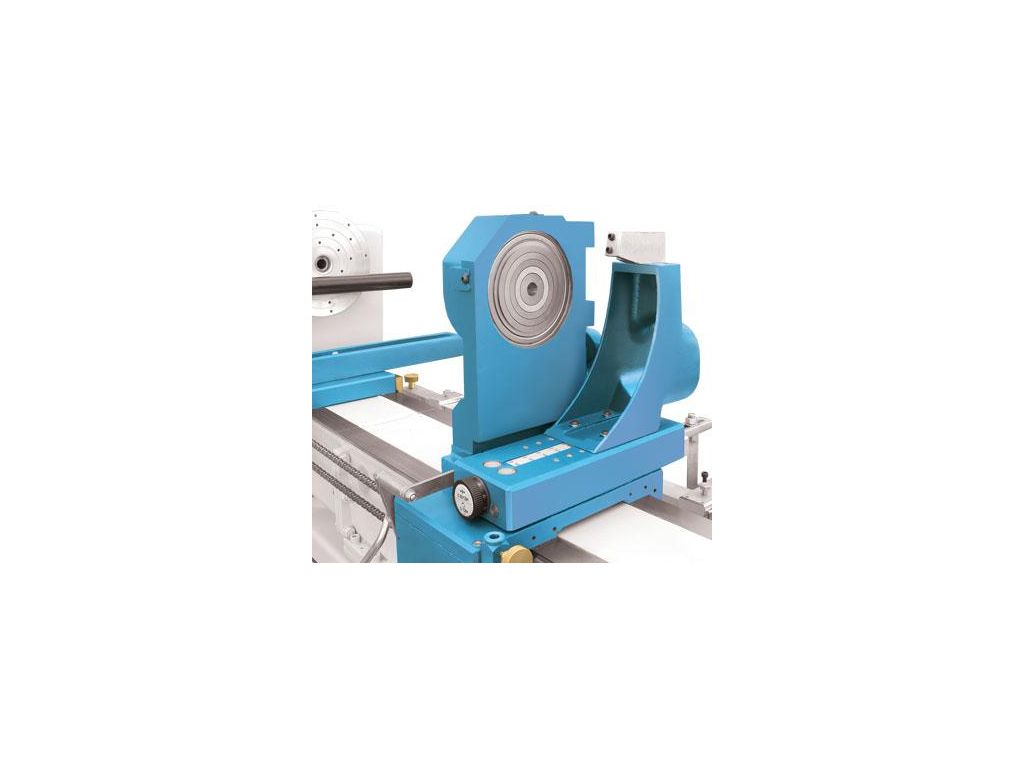

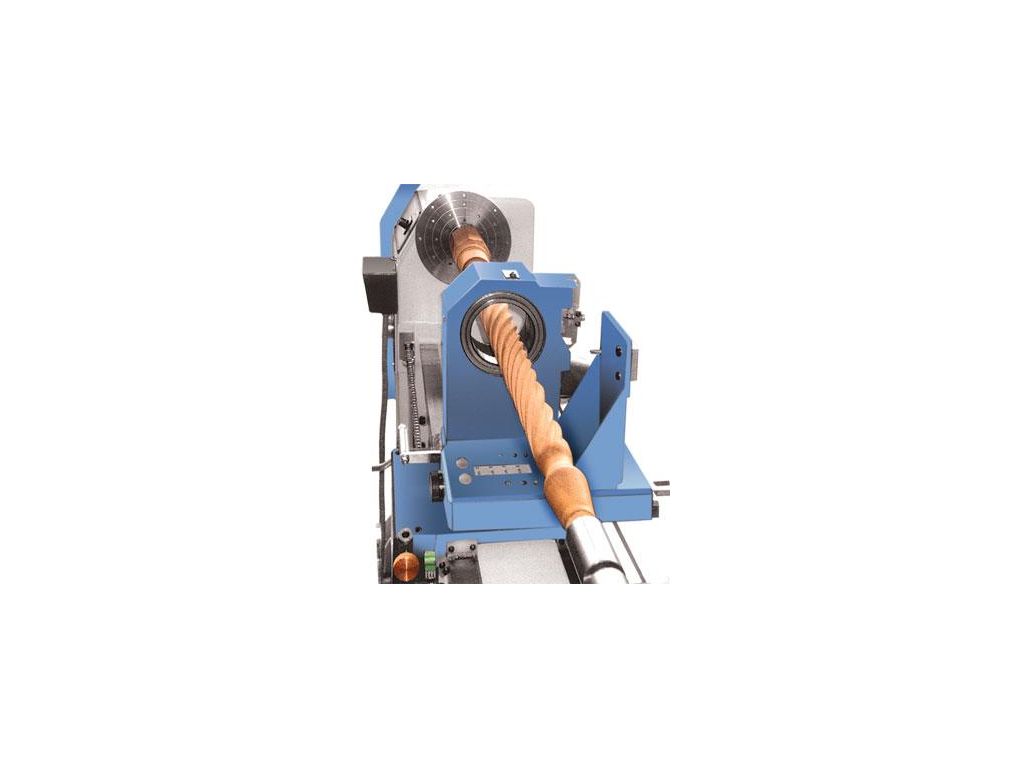

Токарний верстат STOMANA CL 1201

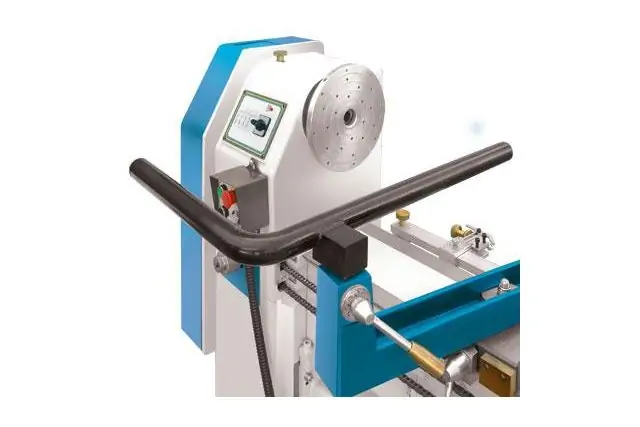

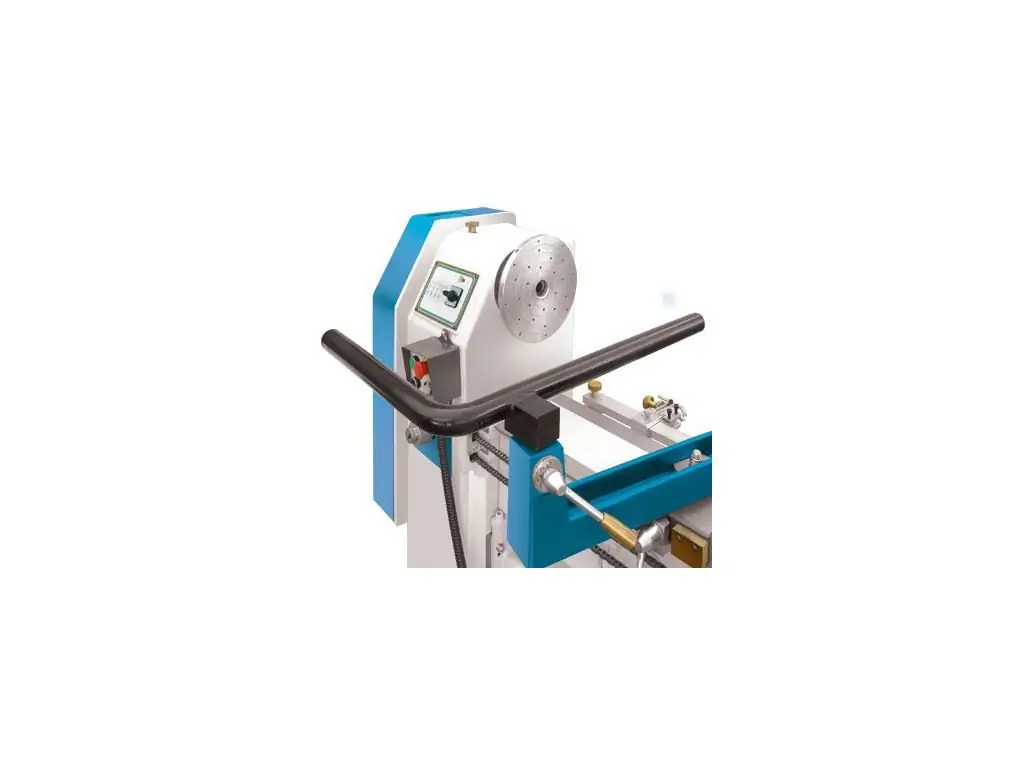

Корпус из серый чугун и сваренные направляющие соединенные с передвижном мостом. Задняя бабка с ведущий центр. Продольный и поперечный суппорт. Приспособление для копирования по шаблон. Станок снабжен со следующие принадлежности : ножевая опора 10” (254 mm), ножевая опора с дуговой частью для обработки дисковых деталей ø48” (ø1200 mm), центр крутящий для заднего седла, центр ведущий для переднего седла, планшайба ø10” (ø254 mm), прут для выбивания, стойка с гнездами для 4 долотом, инструменты для обслуживания.
ХАРАКТЕРИСТИКИ:
Максимальная длинна обрабатываемой деталь | 1270 |
-с удлинением 20`` (508 mm) | 1778 |
-з подовженням 50" (1270 mm) | 2540 |
- при знятому мосту | 300 |
Висота центрів | 1150 |
Висота центрів над напрямними | 305 |
Максимально оброблюваний діаметр |
|
- над напрямними | Ø 610 |
- над ножовий опорою 10" (254 мм) | Ø 430 |
- над супортом | Ø 420 |
- при копіюванні | Ø 420 |
- при знятому мосту | Ø 1200 |

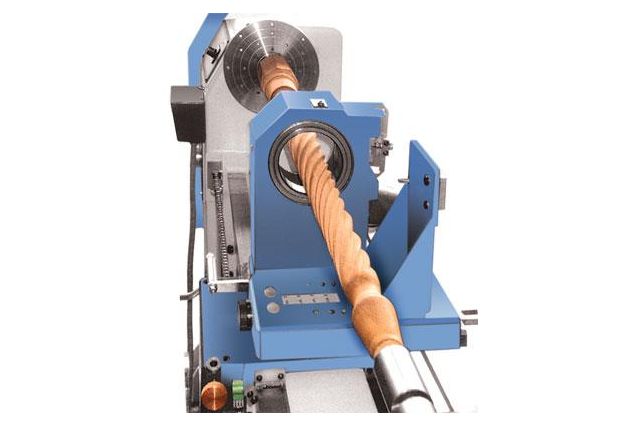

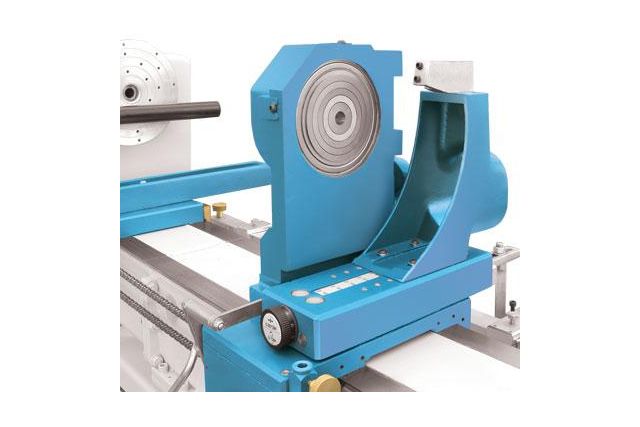

Копіювальний пристрій |
|
- глибина копіювання, макс. | 65 |
- довжина на копіювання, макс. | 1270 |
- з подовженням 20" (508 мм) | 1778 |
- з подовженням 50" (1270 mm) | 2540 |
Еталонна деталь: |
|
- діаметр, макс. | Ø 150 |
- довжина, макс. | 1270 |
- з подовженням 20" (508 мм) | 1778 |
- з подовженням 50` `(1270 mm) | 2540 |
Передній край шпинделя |
|
- зовнішня різьба | M45 x 4.5 |
- отвір | Ø19 / MK3 |
Заднє сідло |
|
- хід пінолі | 140 |
- конус пінолі | MK3 |
Діаметри наконечників для аспірації | Ø 125 / Ø 75 |

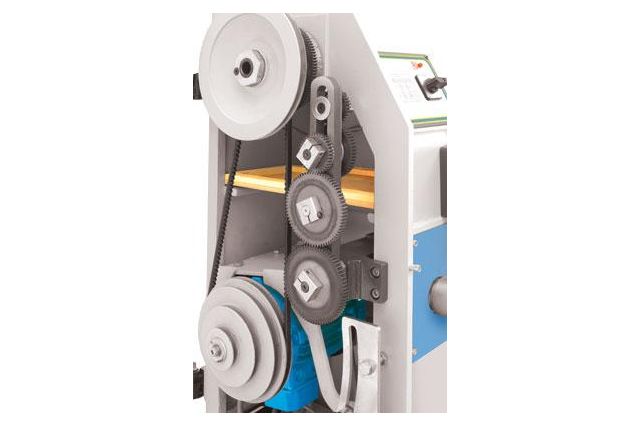

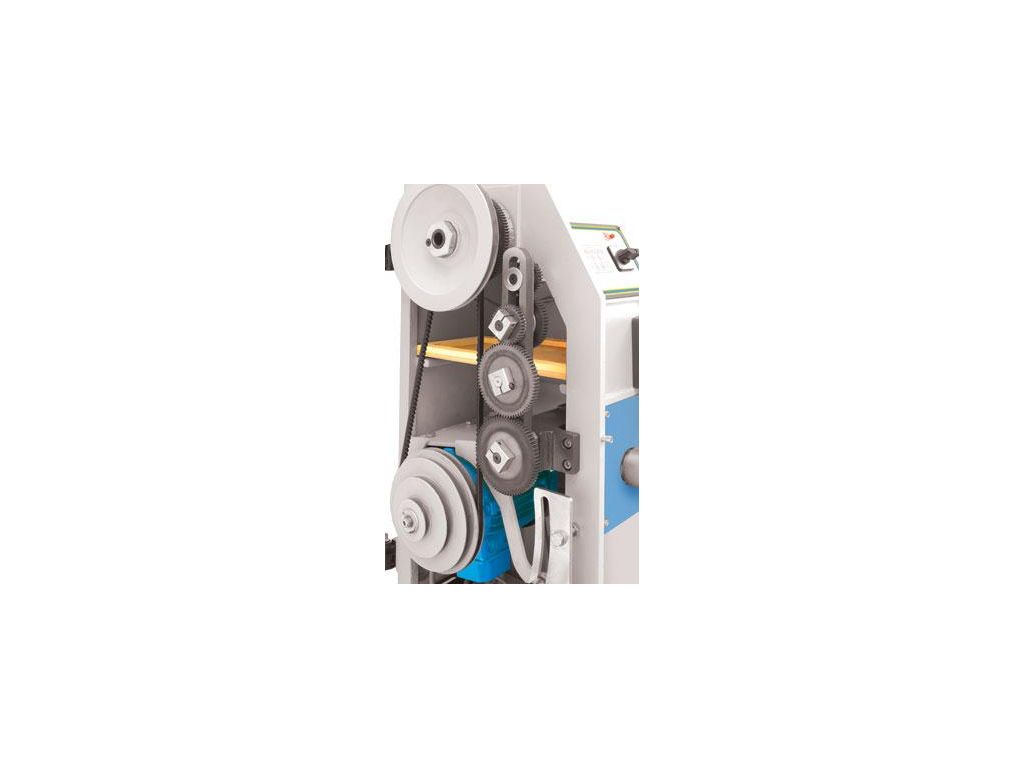

Обороти веретена | 375 / 1000 / 2350 / 3250 |
Потужність двигуна | 1.1 (1.5) |
Габаритні розміри: |
|
Довжина | 2200 |
-з подовженням 20" (508 мм) | 2710 |
-з подовженням 50" (1270 mm) | 3470 |
Висота | 1250 |
Ширина | 1000 |
Необхідна площа | 3000 / 2000 |
-з подовженням 20" (508 мм) | 3510 / 2000 |
-з подовженням 50" (1270 mm) | 4270 / 2000 |
Вага, нетто | 560 |
- з подовженням 20" (508 мм) | 610 |
- з подовженням 50" (1270 mm) | 700 |
