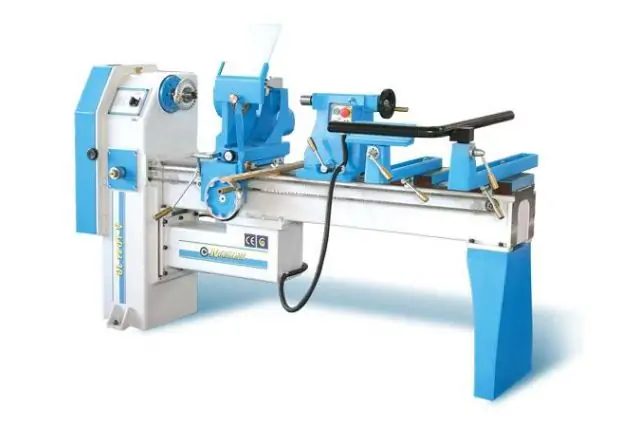

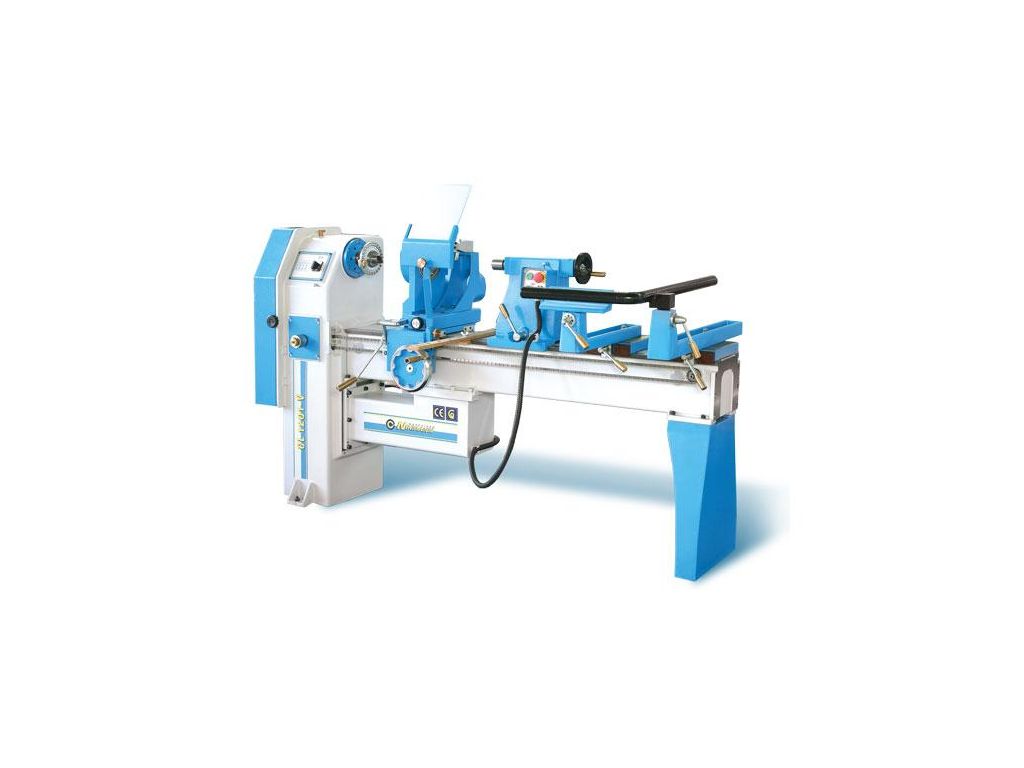

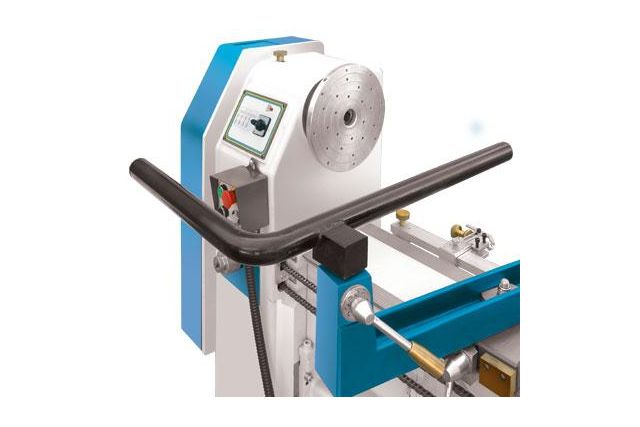

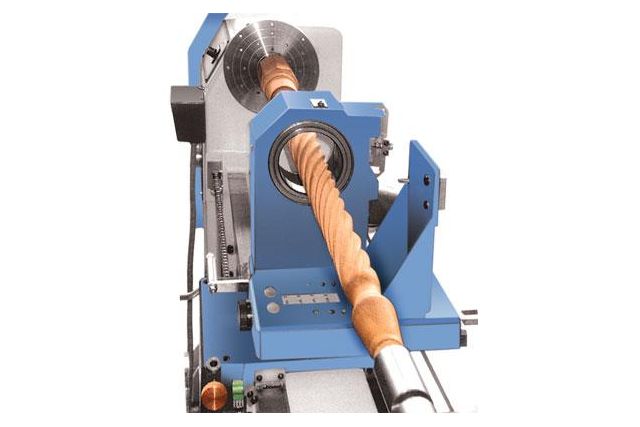

Токарный станок STOMANA CL 1201

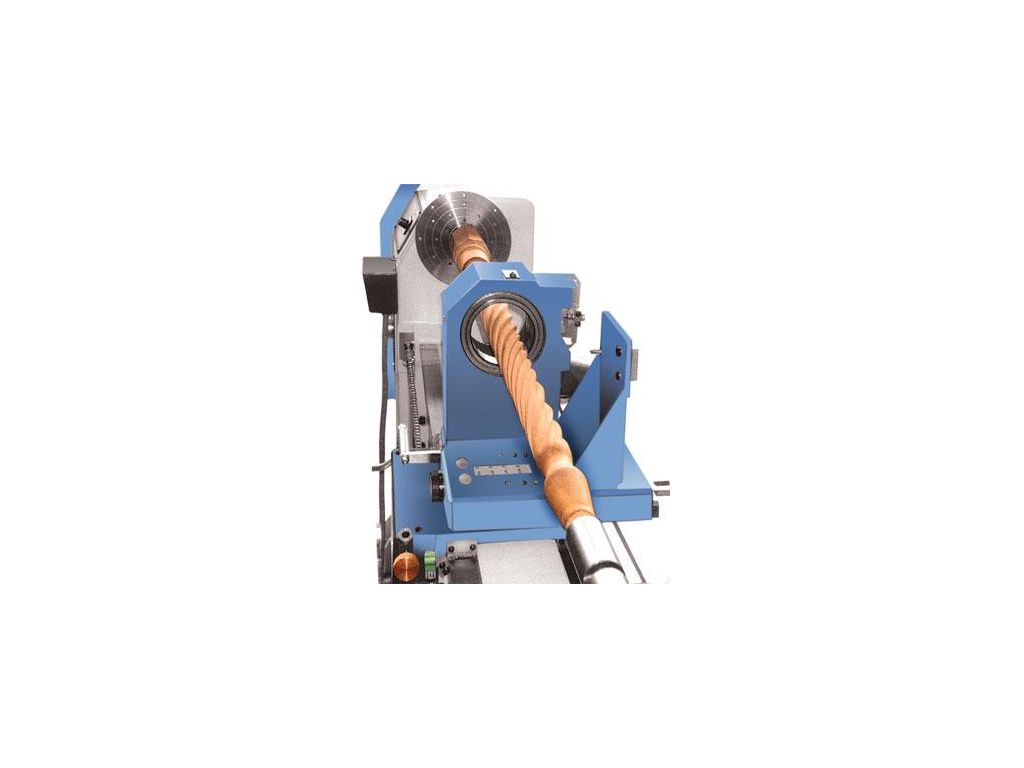

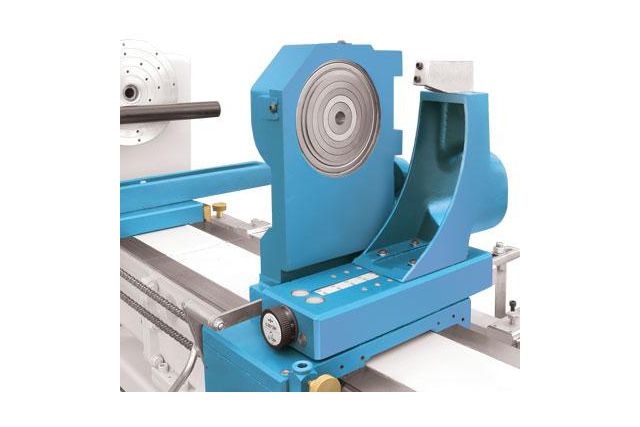

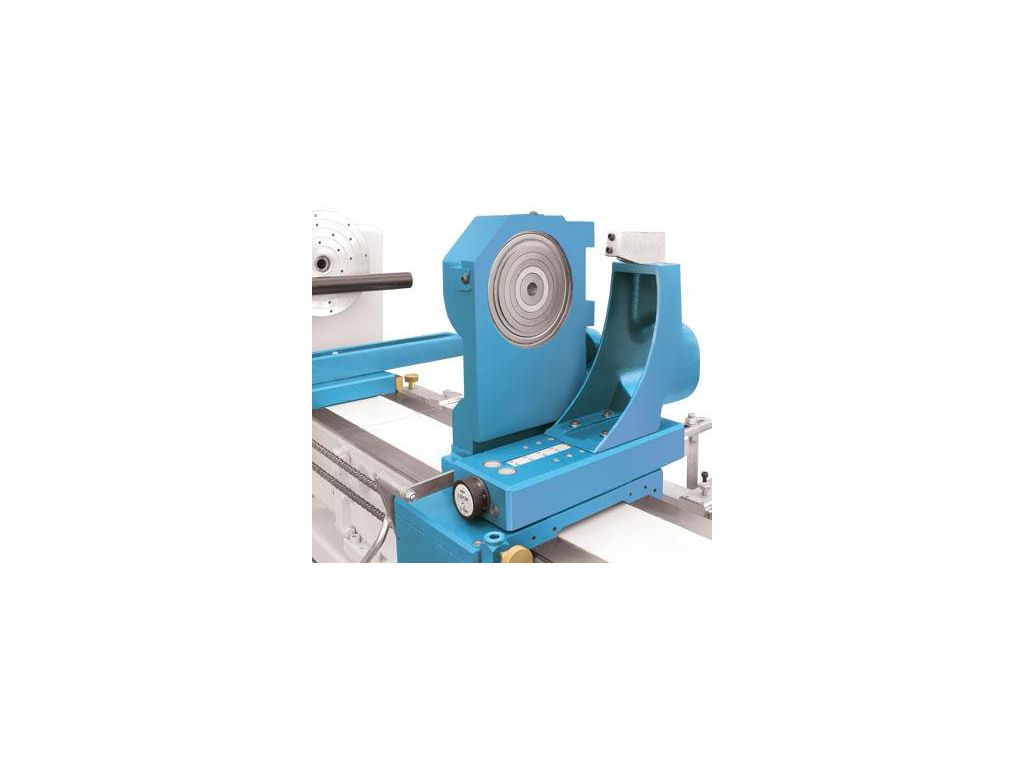

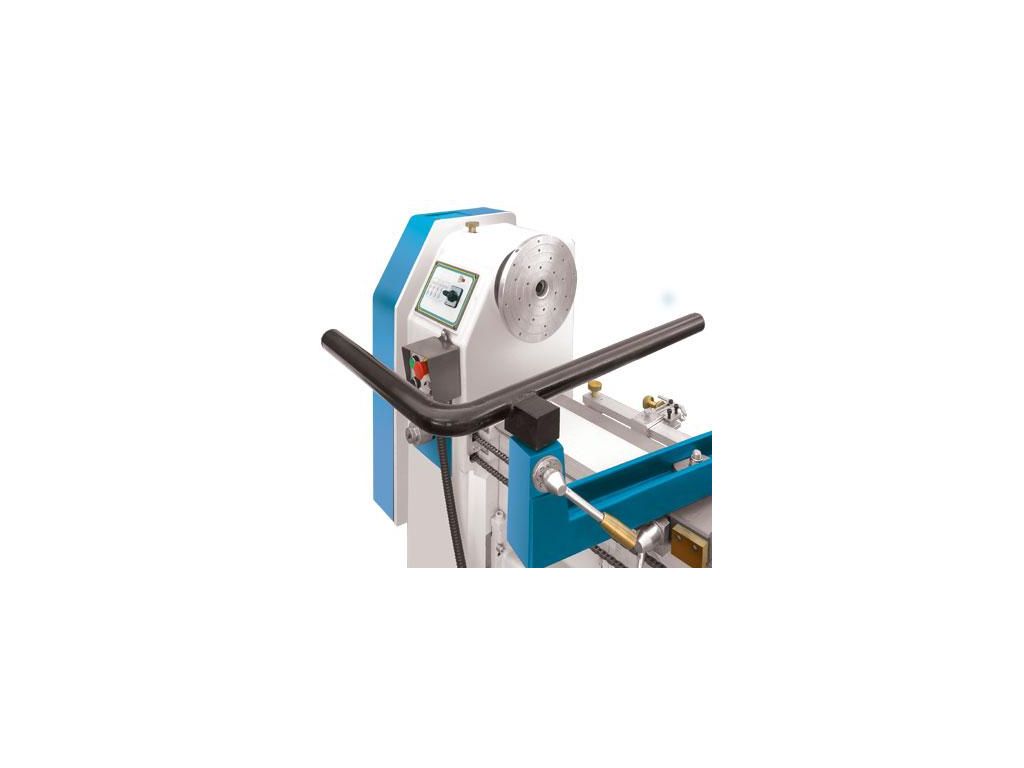

Корпус из серый чугун и сваренные направляющие соединенные с передвижном мостом. Задняя бабка с ведущий центр. Продольный и поперечный суппорт. Приспособление для копирования по шаблон. Станок снабжен со следующие принадлежности : ножевая опора 10” (254 mm), ножевая опора с дуговой частью для обработки дисковых деталей ø48” (ø1200 mm), центр крутящий для заднего седла, центр ведущий для переднего седла, планшайба ø10” (ø254 mm), прут для выбивания, стойка с гнездами для 4 долотом, инструменты для обслуживания.
ХАРАКТЕРИСТИКИ:
Максимальная длинна обрабатываемой деталь | 1270 |
-с удлинением 20'' (508 mm) | 1778 |
-с удлинением 50'' (1270 mm) | 2540 |
- при снятом мосте | 300 |
Высота центров | 1150 |
Высота центров над направляющими | 305 |
Максимально обрабатываемый диаметр |
|
- над направляющими | Ø 610 |
- над ножевой опорой 10” (254 mm) | Ø 430 |
- над суппортом | Ø 420 |
- при копировании | Ø 420 |
- при снятом мосте | Ø 1200 |
Копировальное устройство |
|
- глубина копирования, макс. | 65 |
- длина на копирования, макс. | 1270 |
- с удлинением 20'' (508 mm) | 1778 |
- с удлинением 50'' (1270 mm) | 2540 |
Эталонная деталь: |
|
- диаметр, макс. | Ø 150 |
- длина, макс. | 1270 |
- с удлинением 20'' (508 mm) | 1778 |
- с удлинением 50' '(1270 mm) | 2540 |
Передний край шпинделя |
|
- внешняя резьба | M45 x 4.5 |
- отверстие | Ø19 / MK3 |
Заднее седло |
|
- ход пиноли | 140 |
- конус пиноли | MK3 |
Диаметры наконечников для аспирации | Ø 125 / Ø 75 |
Обороты веретена | 375 / 1000 / 2350 / 3250 |
Мощность двигателя | 1.1 (1.5) |
Габаритные размеры: |
|
Длина | 2200 |
-с удлинением 20” (508 mm) | 2710 |
-с удлинением 50” (1270 mm) | 3470 |
Высота | 1250 |
Ширина | 1000 |
Необходимая площадь | 3000 / 2000 |
-с удлинением 20” (508 mm) | 3510 / 2000 |
-с удлинением 50” (1270 mm) | 4270 / 2000 |
Вес, нетто | 560 |
- с удлинением 20” (508 mm) | 610 |
- с удлинением 50” (1270 mm) | 700 |
