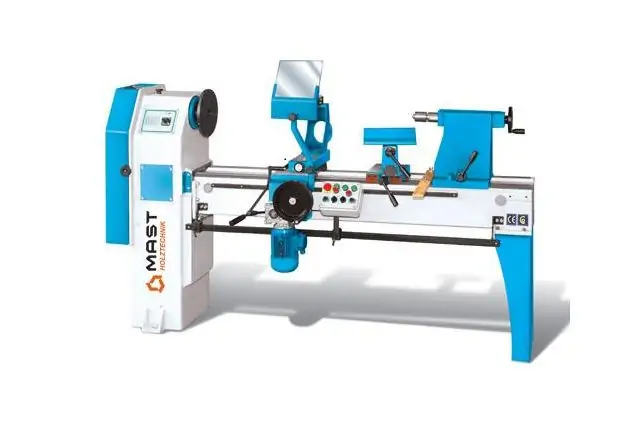

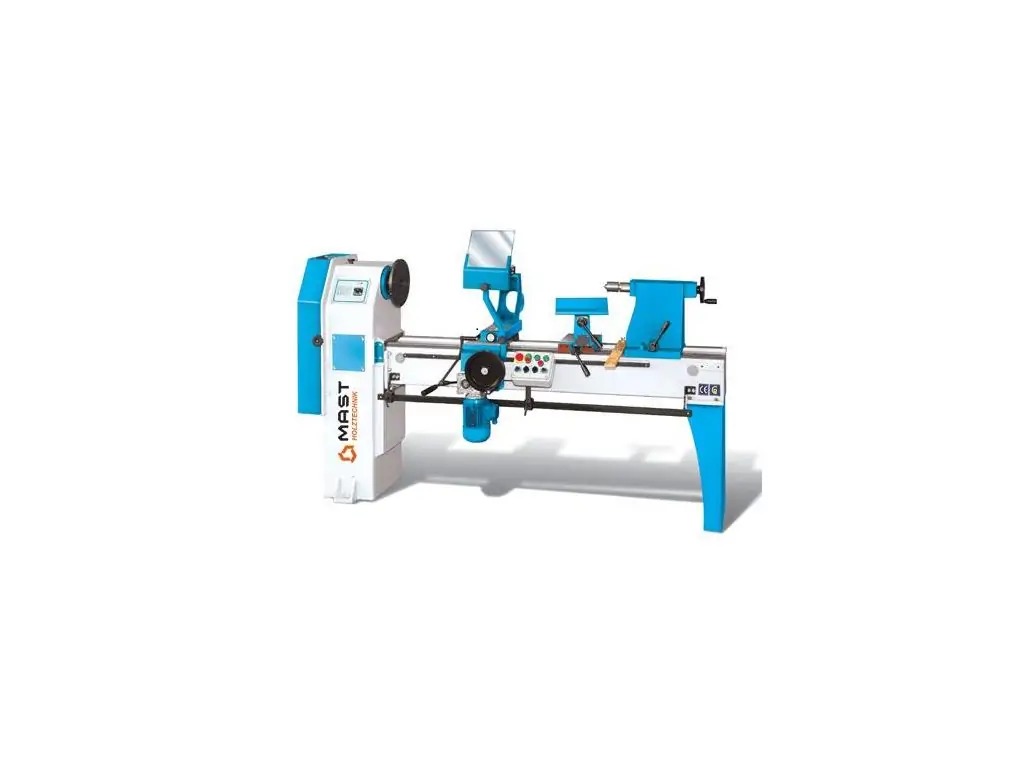

Токарний верстат MAST Holztechnik CL 1200M

Токарний верстат MAST Holztechnik CL 1200M призначений для обробки заготовок з деревини довжиною до 1200 мм. Максимальний діаметр обробки над станиною становить 450 мм, над супортом /копіром - 215 мм. Копіювальний пристрій у стандартній комплектації дозволяє здійснювати профільне та поперечне копіювання за шаблоном або зразком, що дає можливість серійного виробництва ідентичних фасонних деталей без необхідності постійного ручного вимірювання.

Верстат оснащений супортом для поздовжньої та поперечної подачі, рух якого здійснюється по хромованих круглих напрямних за допомогою передачі шестерня-рейка. Комплектується кронштейном для встановлення ручного фрезера, що суттєво розширює можливості обладнання. Чотири швидкості обертання шпинделя (500/ 1000/ 2000/ 2800 об/хв) дозволяють оптимально налаштувати режим різання під різні породи деревини та діаметри заготовок. Також цей деревообробний токарно-копіювальний верстат дає можливість одночасної обробки двома різцями, що суттєво підвищує продуктивність роботи.

Технічні характеристики токарного верстата MAST Holztechnik CL 1200M

Переваги токарного верстата MAST Holztechnik CL 1200M

• Копіювальний пристрій в стандартній комплектації
• Точність копіювання - 0,03 мм
• Налаштування глибини ходу копіра та копіювального різця за допомогою важеля
• Максимальна довжина заготовки - 1200 мм
• Максимальний діаметр обробки - 450 мм над станиною, 215 мм над супортом/копіром
• Асинхронний двигун потужністю 1,1 кВт
• Живлення від трифазної мережі
• 4 швидкості обертання шпинделя (500, 1000, 2000, 2800 об/хв)
• Супорт для поздовжньої і поперечної подачі
• Рух супорта по хромованих круглих напрямних за допомогою передачі шестерня-рейка
• Можливість одночасного використання 2 різців
• Кронштейн для встановлення ручного фрезера
• Можливість встановлення 3-х кулачкового патрона і використання свердл
• Піноля з міліметровою шкалою
• Пересувні упори для налаштування довжини обробки
• Упор-обмежувач для роботи в ручному режимі
• Підручник для ручної обробки
• Проста і зручна панель керування
• Захисний екран
• Кінцевий вимикач для запобігання запуску при відкритій кришці
• Зручна і зрозуміла панель керування
• Висока жорсткість конструкції
• Вага - 395 кг.

Конструктивні особливості токарного верстата MAST Holztechnik CL 1200M

	КОПІЮВАЛЬНИЙ ПРИСТРІЙ Входить до комплекту постачання. Дозволяє точити заготовки однакової форми за заданим шаблоном. Налаштування глибини ходу копіра та копіювального різця здійснюється важелем на передній панелі. Точність - 0,03 мм.
	РУХОМИЙ ЛЮНЕТ (ОПЦІЯ!!!) Служить додатковою опорою у процесі обробки, виключаючи вібрації заготовки та підвищуючи якість одержуваної продукції. У люнеті набір кілець різного діаметра під різні розміри заготовок.
	РІЗЕЦЬ ПЕРЕД ЛЮНЕТОМ Різець зі знімною твердосплавною пластиною, встановлений перед люнетом, служить для калібрування деталі під внутрішнє кільце. Це необхідно для щільної фіксації, щоб унеможливити вібрацію при обробці.
	НЕРУХОМИЙ ЛЮНЕТ Входить у комплект поставки та служить для додаткової фіксації заготовки в процесі обробки. Це збільшує жорсткість заготовки при обробці і підвищує якість продукції.
	КРОНШТЕЙН ДЛЯ ФРЕЗЕРА В комплект поставки входить кронштейн для ручного фрезера. Кронштейн встановлюється замість рухомого люнета та дозволяє здійснювати фрезерування за допомогою ручного інструменту. Можлива обробка за копіром. Ручний фрезер у комплект поставки не входить!
	ЗАДНЯ БАБКА Масивний чавунний задній центр забезпечує надійну фіксацію заготовки у процесі обробки. Можливість встановлення 3-кулачкового патрона дозволяє встановлювати свердла та розширити функціонал верстата. Піноля з міліметровою шкалою дозволяє точно висвердлювати отвори.
	МЕХАНІЗМ ПЕРЕМІЩЕННЯ СУПОРТА Переміщення супорта з різцями здійснюється за допомогою передачі шестерня-рейка, що забезпечує плавність і легкість ходу.
	ПРОВІДНИЙ ЦЕНТР Привід обертання заготовки здійснюється за допомогою зазубреного центру. Кріплення провідних центрів здійснюється за універсальним конусом МК2, що дозволяє встановлювати будь-який центр із такою посадкою. Різьблення М33х3,5 дозволяє встановлювати 4-кулачковий патрон.
	ПРИВІД ПРОВІДНОГО ЦЕНТРА Здійснюється від двигуна у вигляді зубчастого ременя. Зручна та швидка зміна частоти обертання заготовки шляхом перестановки ременя. Кінцевий вимикач не дозволяє увімкнути верстат при відкритій кришці, що відповідає вимогам безпеки ЄС.
	НАЛАШТУВАННЯ ДОВЖИНИ ОБРОБКИ Довжина обробки заготовки або зона фрезерування налаштовується за допомогою пересувних упорів. Для роботи в ручному режимі за допомогою маховика використовується упор-обмежувач.
	ПІДРУЧНИК Входить до комплекту постачання та дозволяє точити заготовки вручну.
	МАСИВНІ НАПРЯМНІ Переміщення супорта з різцями здійснюється по суцільнометалевих масивних напрямних, що забезпечує довгий термін служби обладнання та збереження точності обробки на весь період експлуатації.
	КНОПКИ КЕРУВАННЯ На станині розміщені кнопки ввімкнення/вимкнення обертання заготовки та кнопка аварійного вимкнення верстата.
	ЗАХИСНИЙ ЕКРАН Забезпечує безпеку роботи оператора. Відповідає нормам безпеки СЄ.

Комплектація токарного верстата MAST Holztechnik CL 1200M

В стандартну комплектацію входять:

• Набір провідних центрів
• Різці
• Кронштейн для ручного фрезера
• Набір кілець для люнета
• 3-кулачковий патрон із ключем
• Планшайба
• Ділильна головка
• Шток для зміни провідних центрів
• Втулка конусна.

Часті запитання

Щоб більше дізнатися про особливості токарно-копіювальних верстатів по дереву, перегляньте відповіді на часті запитання.

Чим токарно-копіювальний верстат відрізняється від звичайного токарного?

Основна відмінність токарно-копіювального верстата від звичайного токарного полягає в наявності копіювального пристрою (копіра) та супорта для автоматичної або напівавтоматичної подачі різця, що дає можливість виготовляти однакові деталі без втрати точності.

Чи можна використовувати токарно-копіювальний верстат без копіра?

Так, копіювальний механізм можна вимкнути і використовувати верстат як звичайний токарний.

Як працює копіювальний механізм у токарному верстаті?

Паралельно із заготовкою встановлюється шаблон, вздовж якого рухається копіювальний палець. Його переміщення синхронно передається на різець — таким чином профіль шаблону повторюється на заготовці.

Які матеріали можна обробляти на токарно-копіювальних верстатах?

Токарно-копіювальні верстати першочергово призначені для обробки деревини. При правильних налаштуваннях їх також можна використовувати для роботи з деякими полімерами та композитами.

Які деталі найчастіше виготовляють на токарно-копіювальних верстатах?

Токарно-копіювальні верстати незамінні при виготовленні балясин для сходів, ніжок меблів (особливо фігурних), колон, ручок та інших симетричних деталей, які потрібно відтворити у великій кількості з ідентичним профілем.
