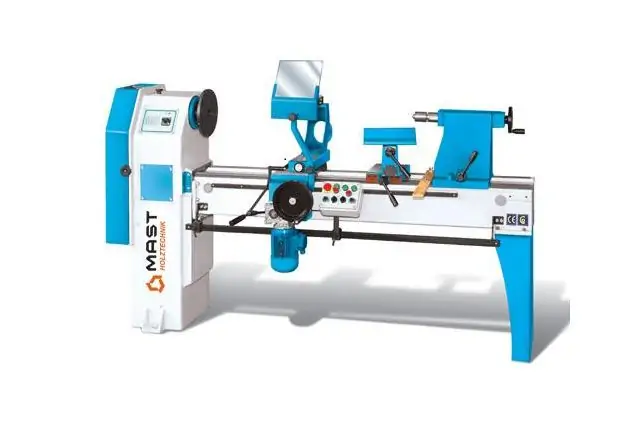

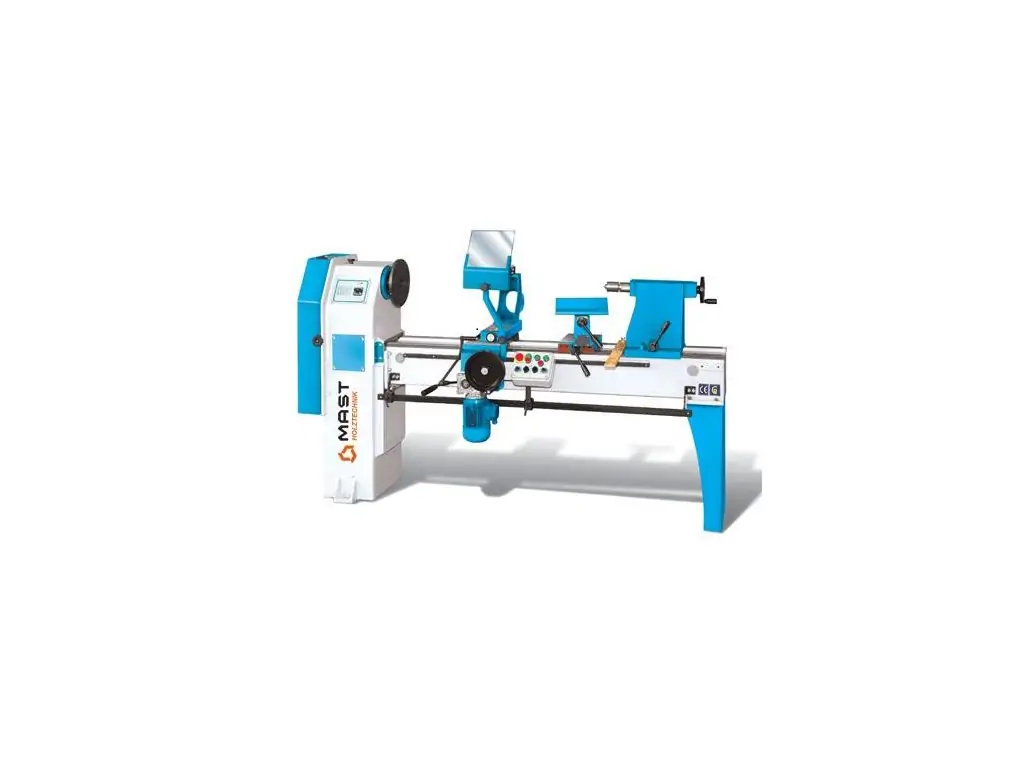

Токарный станок MAST Holztechnik CL 1200M

Токарный станок MAST Holztechnik CL 1200M предназначен для обработки заготовок из древесины длиной до 1200 мм. Максимальный диаметр обработки над станиной составляет 450 мм, над суппортом /копиром - 215 мм. Копировальное устройство в стандартной комплектации позволяет осуществлять профильное и поперечное копирование по шаблону или образцу, что дает возможность серийного производства идентичных фасонных деталей без необходимости постоянного ручного измерения.

Станок оснащен суппортом для продольной и поперечной подачи, движение которого осуществляется по хромированным круглым направляющим с помощью передачи шестерня-рейка. Комплектуется кронштейном для установки ручного фрезера, что существенно расширяет возможности оборудования. Четыре скорости вращения шпинделя (500/ 1000/ 2000/ 2800 об/мин) позволяют оптимально настроить режим резания под разные породы древесины и диаметры заготовок. Также этот деревообрабатывающий токарно-копировальный станок дает возможность одновременной обработки двумя резцами, что существенно повышает производительность работы.

Технические характеристики токарного станка MAST Holztechnik CL 1200M

Преимущества токарного станка MAST Holztechnik CL 1200M

• Копировальное устройство в стандартной комплектации
• Точность копирования - 0,03 мм
• Регулировка глубины хода копира и копировального резца с помощью рычага
• Максимальная длина заготовки - 1200 мм
• Максимальный диаметр обработки - 450 мм над станиной, 215 мм над суппортом/копиром
• Асинхронный двигатель мощностью 1,1 кВт
• Питание от трехфазной сети
• 4 скорости вращения шпинделя (500, 1000, 2000, 2800 об/мин)
• Суппорт для продольной и поперечной подачи
• Движение суппорта по хромированным круглым направляющим с помощью передачи шестерня-рейка
• Возможность одновременного использования 2 резцов
• Кронштейн для установки ручного фрезера
• Возможность установки 3-х кулачкового патрона и использования сверл
• Пиноль с миллиметровой шкалой
• Передвижные упоры для настройки длины обработки
• Упор-ограничитель для работы в ручном режиме
• Подручник для ручной обработки
• Простая и удобная панель управления
• Защитный экран
• Конечный выключатель для предотвращения запуска при открытой крышке
• Удобная и понятная панель управления
• Высокая жесткость конструкции
• Вес - 395 кг.

Конструктивные особенности токарного станка MAST Holztechnik CL 1200M

	КОПИРОВАЛЬНОЕ УСТРОЙСТВО Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону. Настройка глубины хода копира и копировального резца осуществляется рычагом на передней панели. Точность - 0,03 мм.
	ПОДВИЖНЫЙ ЛЮНЕТ (ОПЦИЯ!!!) Служит дополнительной опорой в процессе обработки, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец разного диаметра под разные размеры заготовок.
	РЕЗЕЦ ПЕРЕД ЛЮНЕТОМ Резец со съемной твердосплавной пластиной, установленный перед люнетом, служит для калибровки детали под внутреннее кольцо. Это необходимо для плотной фиксации, чтобы исключить вибрацию при обработке.
	НЕПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество продукции.
	КРОНШТЕЙН ДЛЯ ФРЕЗЕРА В комплект поставки входит кронштейн для ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет выполнять фрезерование с помощью ручного инструмента. Возможна обработка по копиру. Ручной фрезер в комплект поставки не входит!
	ЗАДНЯЯ БАБКА Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки. Возможность установки 3-кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия.
	МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ СУППОРТА Перемещение суппорта с резцами осуществляется с помощью передачи шестерня-рейка, что обеспечивает плавность и легкость хода.
	ВЕДУЩИЙ ЦЕНТР Привод вращения заготовки осуществляется с помощью зазубренного центра. Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой. Резьба М33х3,5 позволяет устанавливать 4-кулачковый патрон.
	ПРИВОД ВЕДУЩЕГО ЦЕНТРА Осуществляется от двигателя в виде зубчатого ремня. Удобная и быстрая смена частоты вращения заготовки путем перестановки ремня. Конечный выключатель не позволяет включить станок при открытой крышке, что соответствует требованиям безопасности ЕС.
	НАСТРОЙКА ДЛИНЫ ОБРАБОТКИ Длина обработки заготовки или зона фрезерования настраивается с помощью передвижных упоров. Для работы в ручном режиме с помощью маховика используется упор-ограничитель.
	ПОДРУЧНИК Входит в комплект поставки и позволяет точить заготовки вручную..
	МАССИВНЫЕ НАПРАВЛЯЮЩИЕ Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным направляющим, что обеспечивает длительный срок службы оборудования и сохранение точности обработки на весь период эксплуатации
	КНОПКИ УПРАВЛЕНИЯ На станине расположены кнопки включения/выключения вращения заготовки и кнопка аварийного выключения станка.
	ЗАЩИТНЫЙ ЭКРАН Обеспечивает безопасность работы оператора. Соответствует нормам безопасности СЕ.

Комплектация токарного станка MAST Holztechnik CL 1200M

В стандартную комплектацию входят:

• Набор ведущих центров
• Резцы
• Кронштейн для ручного фрезера
• Набор колец для люнета
• 3-кулачковый патрон с ключом
• Планшайба
• Делительная головка
• Шток для смены ведущих центров
• Втулка конусная.

Частые вопросы

Чтобы больше узнать об особенностях токарно-копировальных станков по дереву, просмотрите ответы на частые вопросы.

Чем токарно-копировальный станок отличается от обычного токарного?

Основное отличие токарно-копировального станка от обычного токарного состоит в наличии копировального устройства (копира) и суппорта для автоматической или полуавтоматической подачи резца, что дает возможность производить одинаковые детали без потери точности.

Можно ли использовать токарно-копировальный станок без копира?

Да, копировальный механизм можно отключить и использовать станок как обычный токарный.

Как работает копировальный механизм в токарном станке?

Параллельно с заготовкой устанавливается шаблон, вдоль которого движется копировальный палец. Его перемещение синхронно передается на резец – таким образом профиль шаблона повторяется на заготовке.

Какие материалы можно обрабатывать на токарно-копировальных станках?

Токарно-копировальные станки в первую очередь предназначены для обработки древесины. При правильной настройке их можно использовать для работы с некоторыми полимерами и композитами.

Какие детали чаще всего изготавливают на токарно-копировальных станках?

Токарно-копировальные станки незаменимы при изготовлении балясин для лестниц, ножек мебели (особенно фигурных), колонн, ручек и других симметричных деталей, которые нужно воспроизвести в большом количестве с идентичным профилем.
