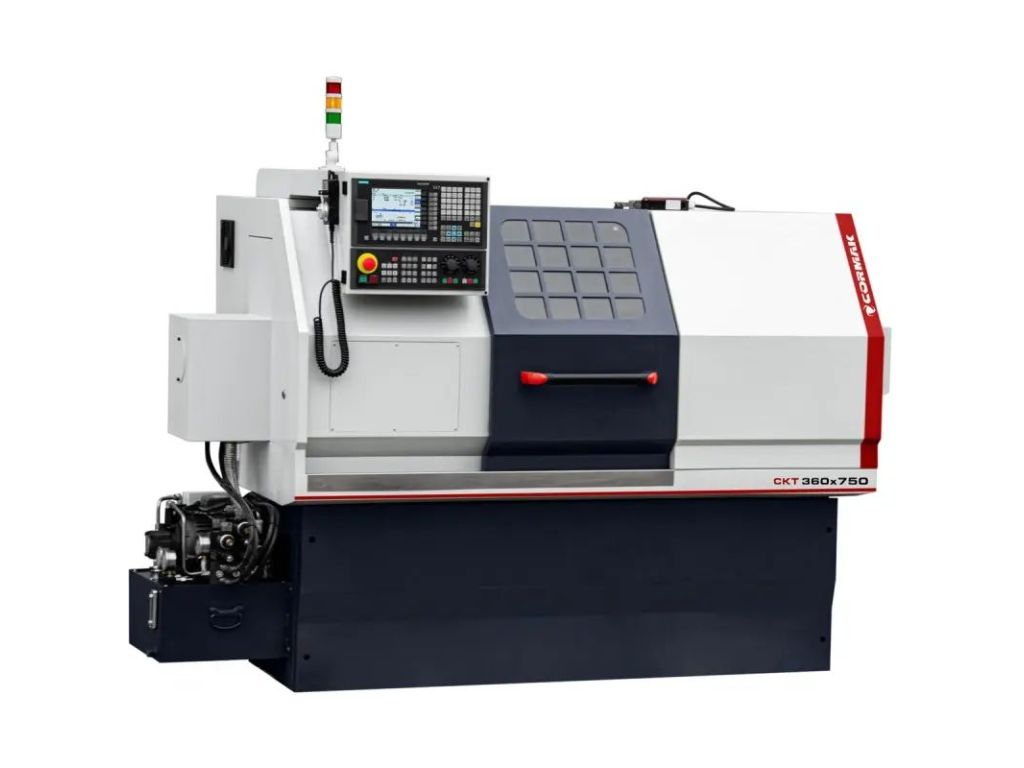

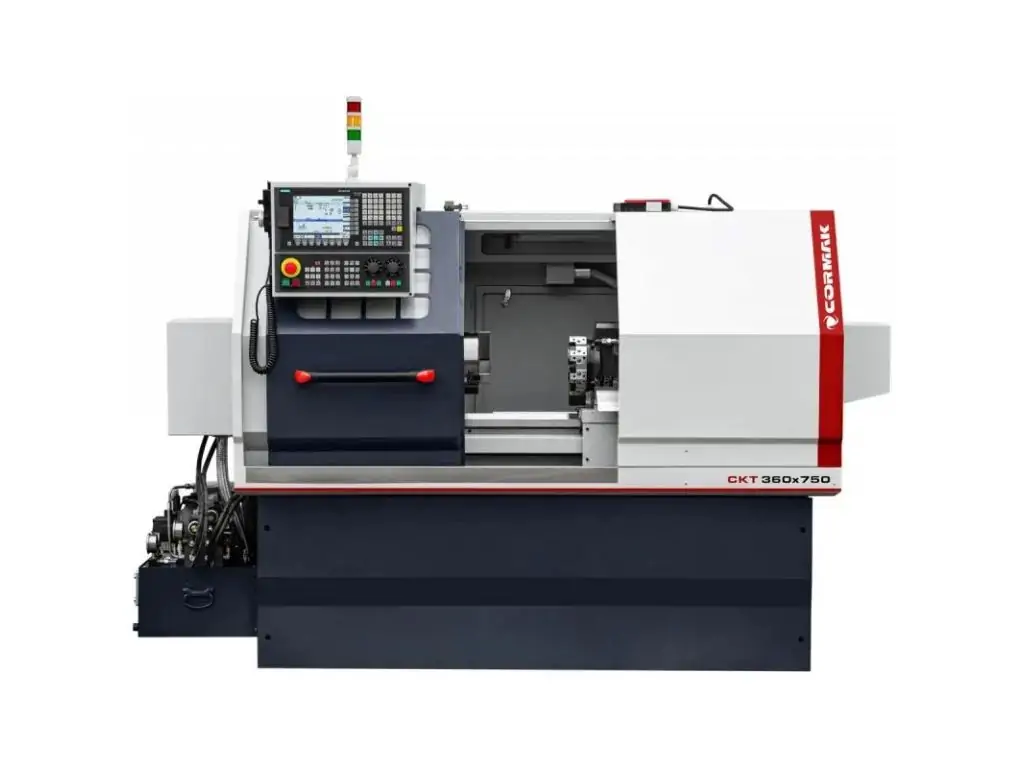

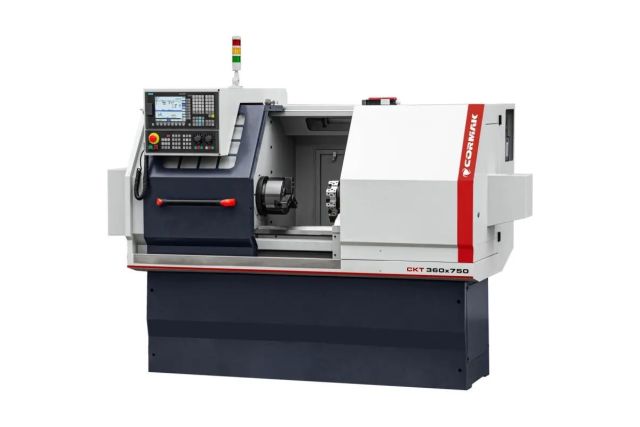

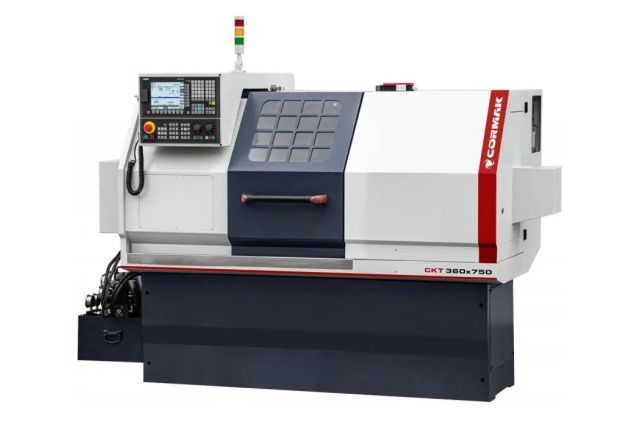

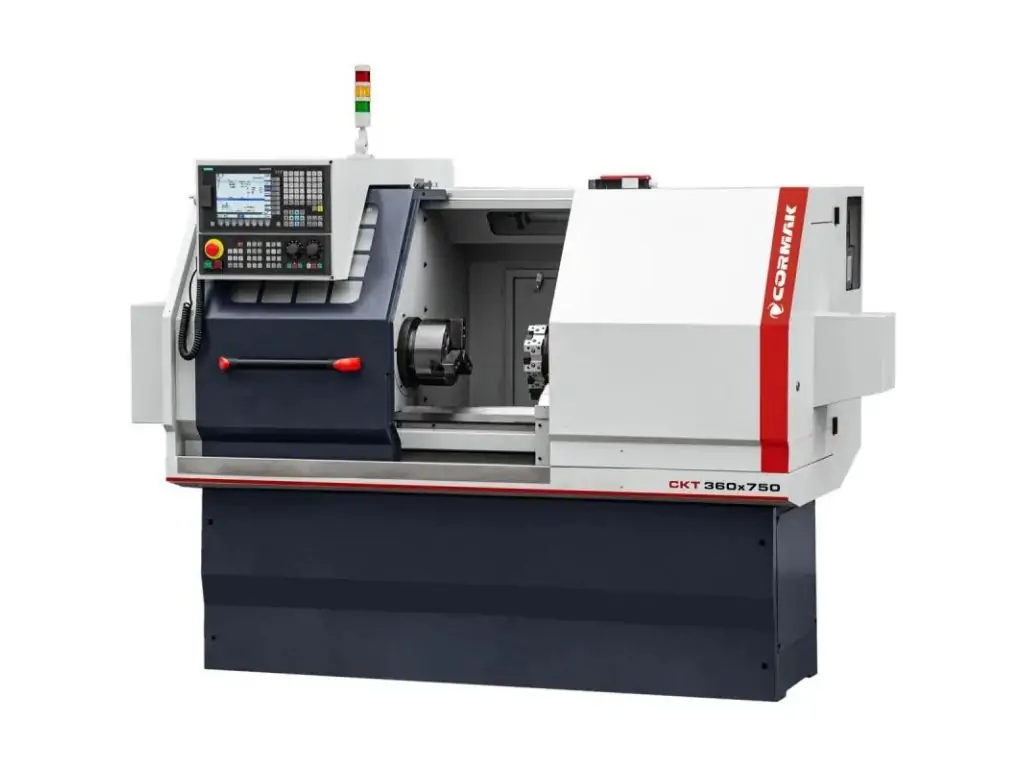

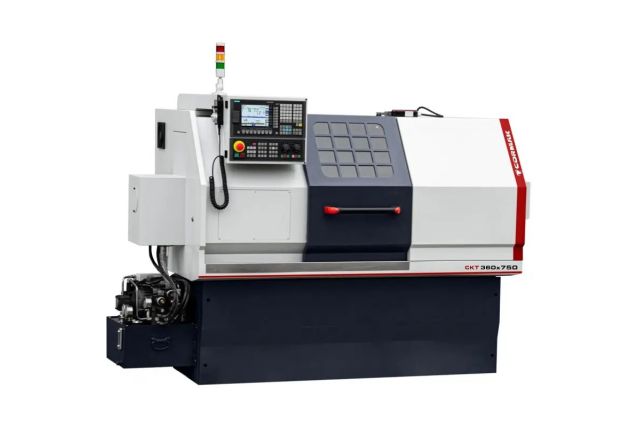

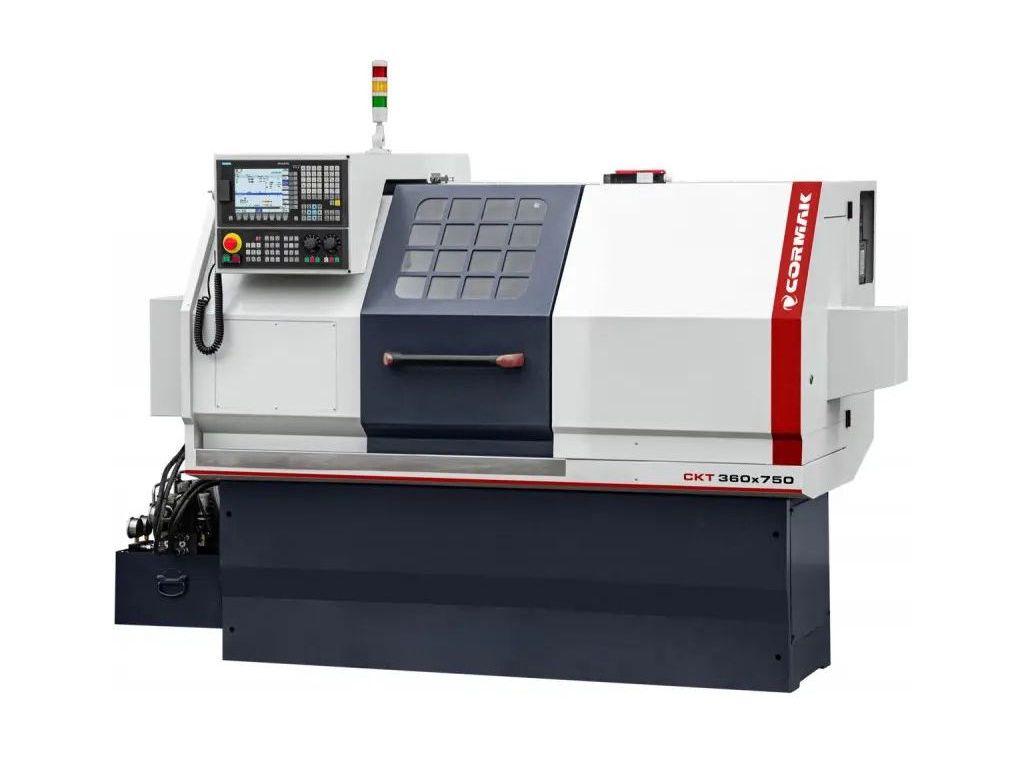

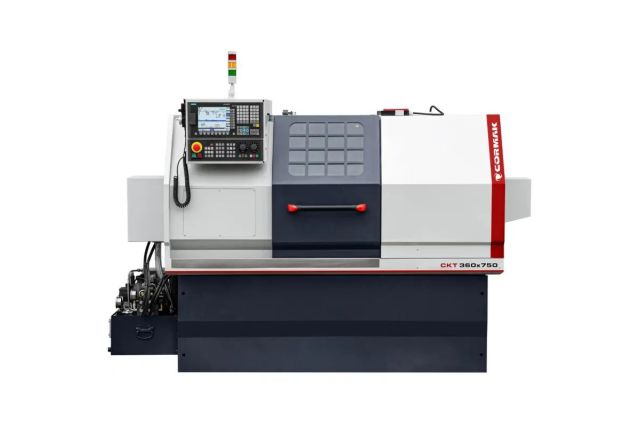

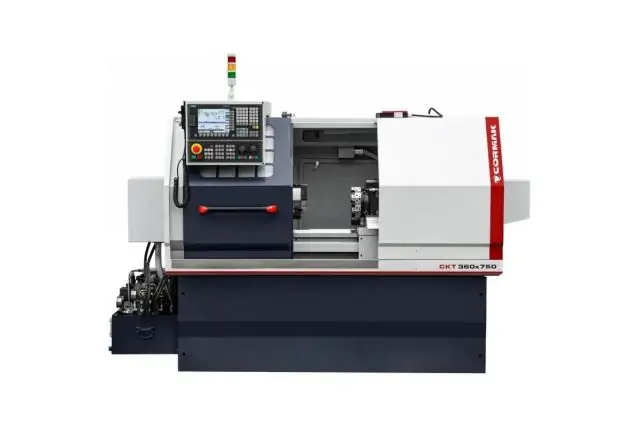

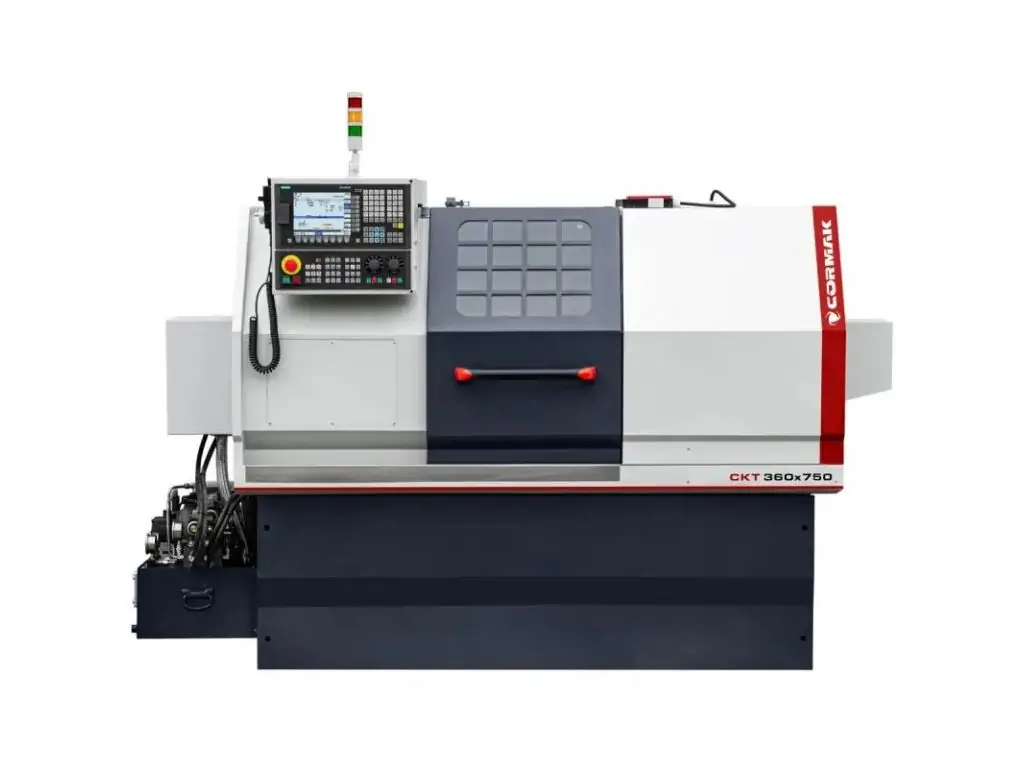

Токарний верстат з ЧПУ Cormak 360x750 з гідравлічним патроном

Токарний верстат з ЧПУ Cormak 360x750 з гідравлічним патроном - це промислове обладнання з числовим програмним керуванням для серійної обробки металу на малих і середніх підприємствах. Виконує точіння зовнішніх і внутрішніх поверхонь, свердління і розточування отворів, нарізання різьби та інші токарні операції. Оснащений системою керування Siemens Sinumerik 808D, яка відома своєю ефективністю та надійністю, має інтуїтивно зрозумілий інтерфейс і знайома багатьом операторам ЧПК.

Верстат розрахований на обробку деталей довжиною до 750 мм і діаметром до 360 мм. Шпиндель з конусом MK5 встановлений на високоточних підшипниках кочення NSK (Японія). Двигун шпинделя потужністю 5,1 кВт (S1) / 3,7 кВт керується інвертором, що дозволяє плавно регулювати оберти у діапазоні 100-2000 об/хв. Поздовжні та поперечні подачі здійснюються кульковими гвинтами, що приводяться в рух серводвигунами Siemens. 8-позиційна револьверна головка під різці 20х20 мм дозволяє швидку зміну інструментів без зупинки верстата.

Цей універсальний токарний верстат ЧПК оснащений гідравлічним патроном, що забезпечує швидкий затиск заготовок і, у порівнянні з ручним патроном, збільшує продуктивність в 1,5-2 рази. Гідравлічна задня бабка з конусом MK3 та максимальним ходом 100 мм забезпечує точну підтримку довгих деталей, стабільність при різанні і мінімізацію людського фактора. Система охолодження ЗОР і автоматичне змащування редуктора та напрямних роблять цей верстат надійним і довговічним.

Особливості токарного верстата з ЧПУ Cormak 360x750 з гідравлічним патроном

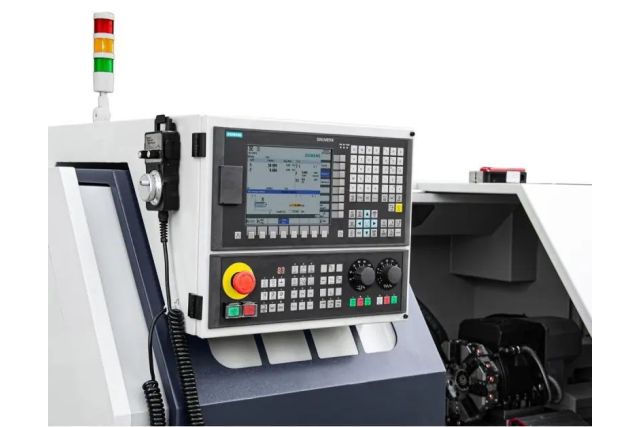

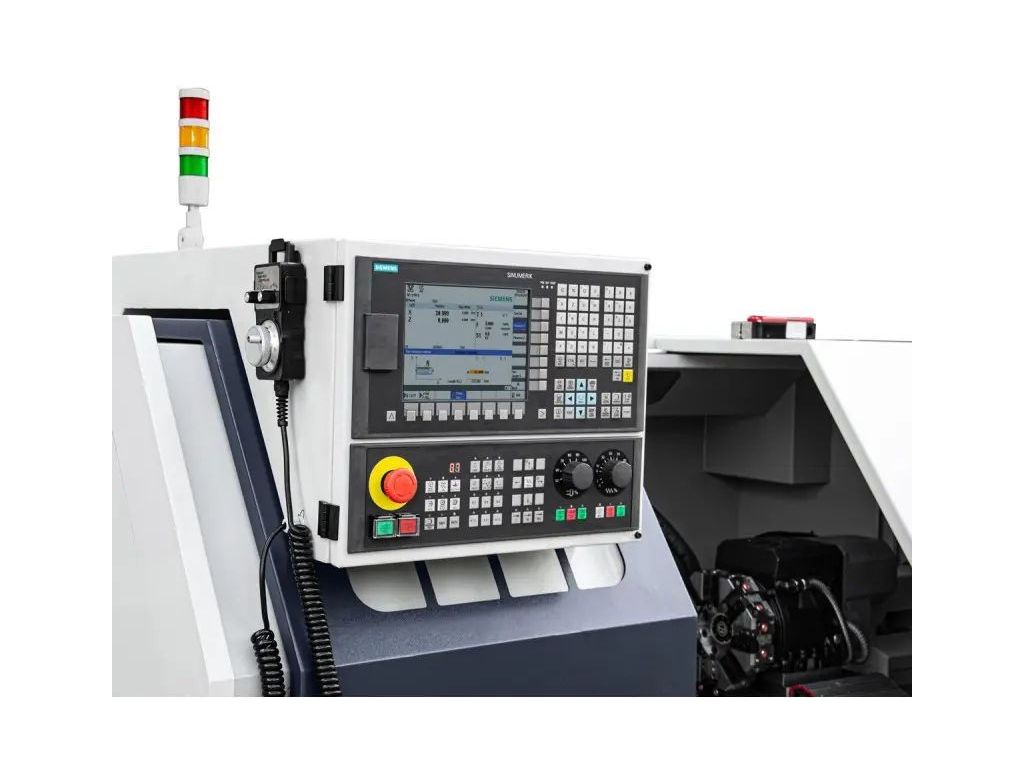

• Система керування Siemens Sinumerik 808D
• Зручна панель керування з інтуїтивно зрозумілим інтерфейсом
• Підтримка стандартних G-кодів і CAD/CAM-систем
• Міжцентрова відстань - 750 мм
• Максимальний діаметр обробки над станиною - 360 мм
• Максимальний діаметр обробки над супортом - 150 мм
• Прецизійно оброблений шпиндель з отвором 52 мм і конусом MK5
• Високоточні підшипники кочення NSK (Японія)
• Промисловий двигун потужністю 5,1 кВт (S1) / 3,7 кВт з інверторним керуванням
• Діапазон обертів - 100-2000 об/хв
• Поздовжні і поперечні подачі за допомогою кулькових гвинтів і серводвигунів Siemens

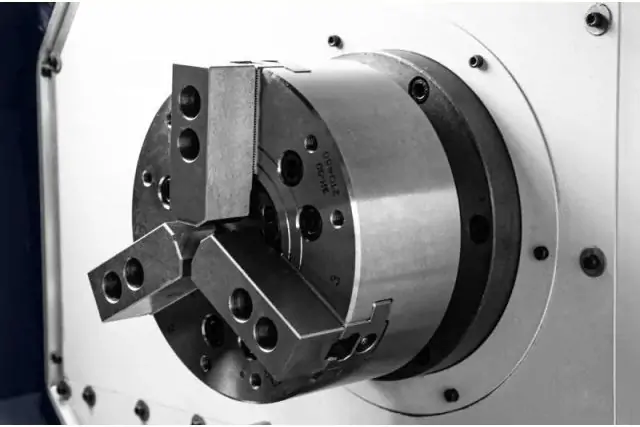

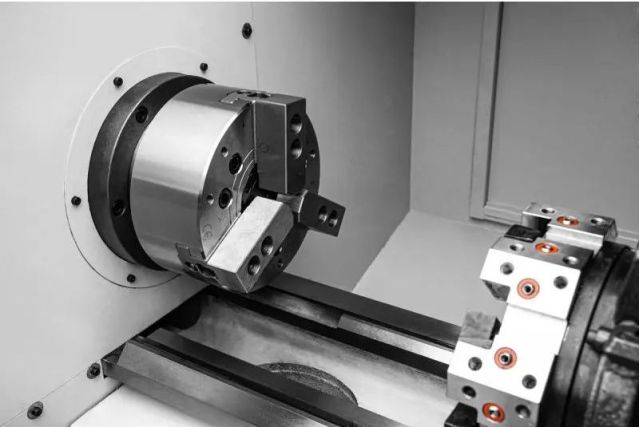

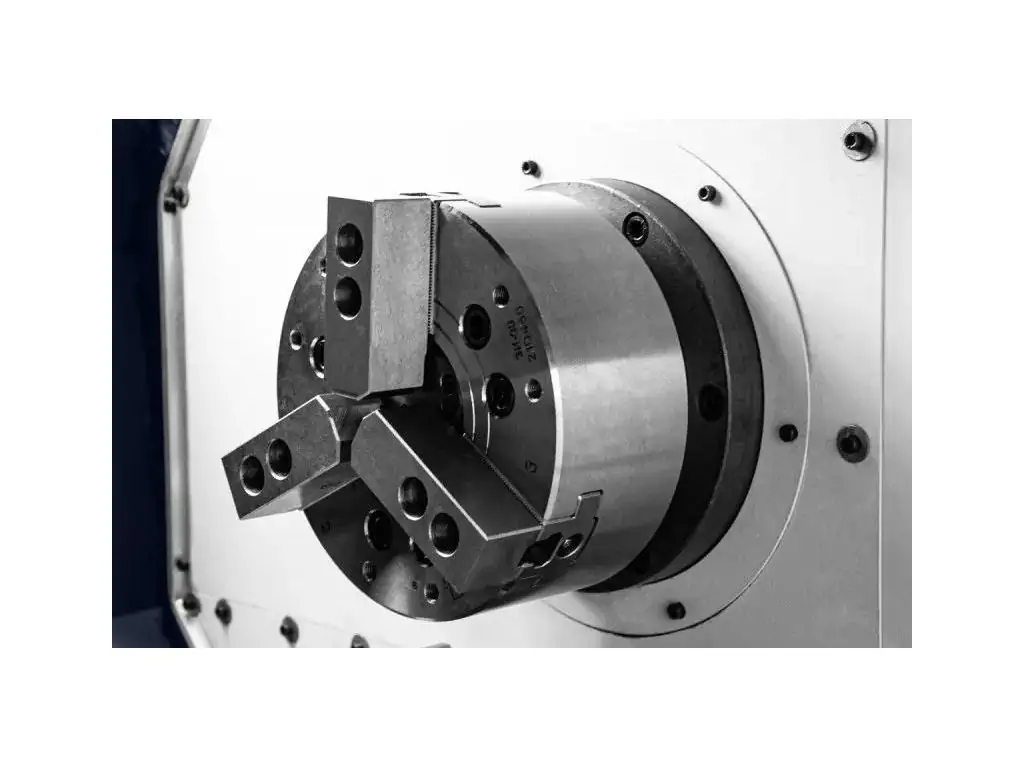

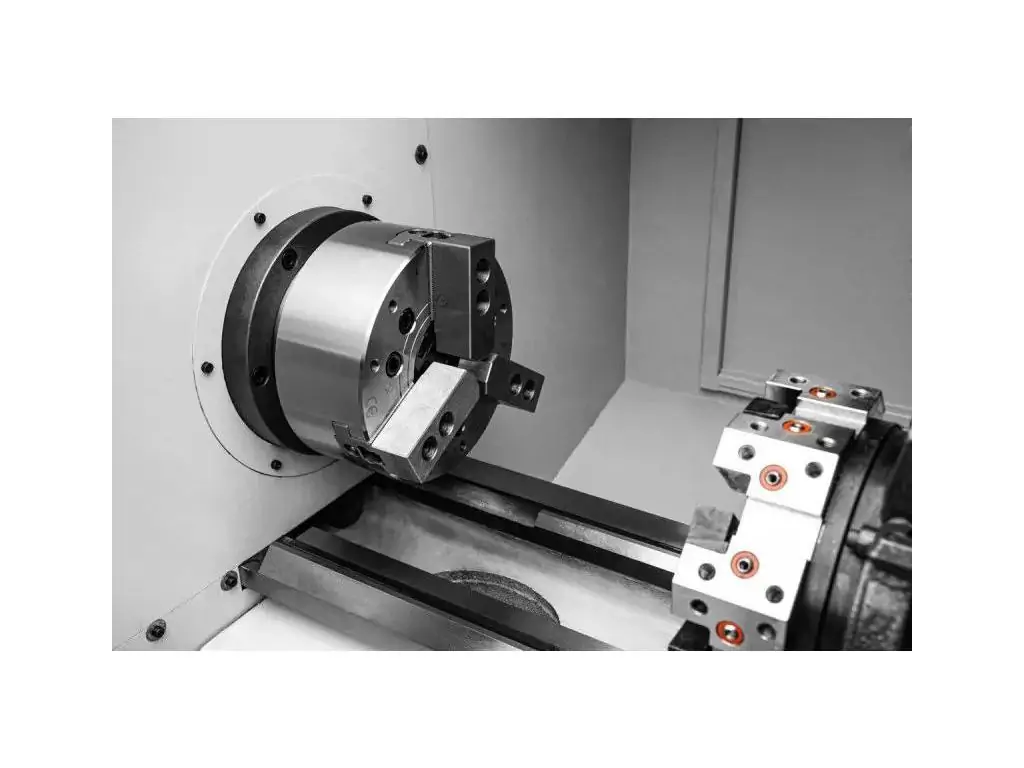

• Гідравлічний 3-кулачковий патрон

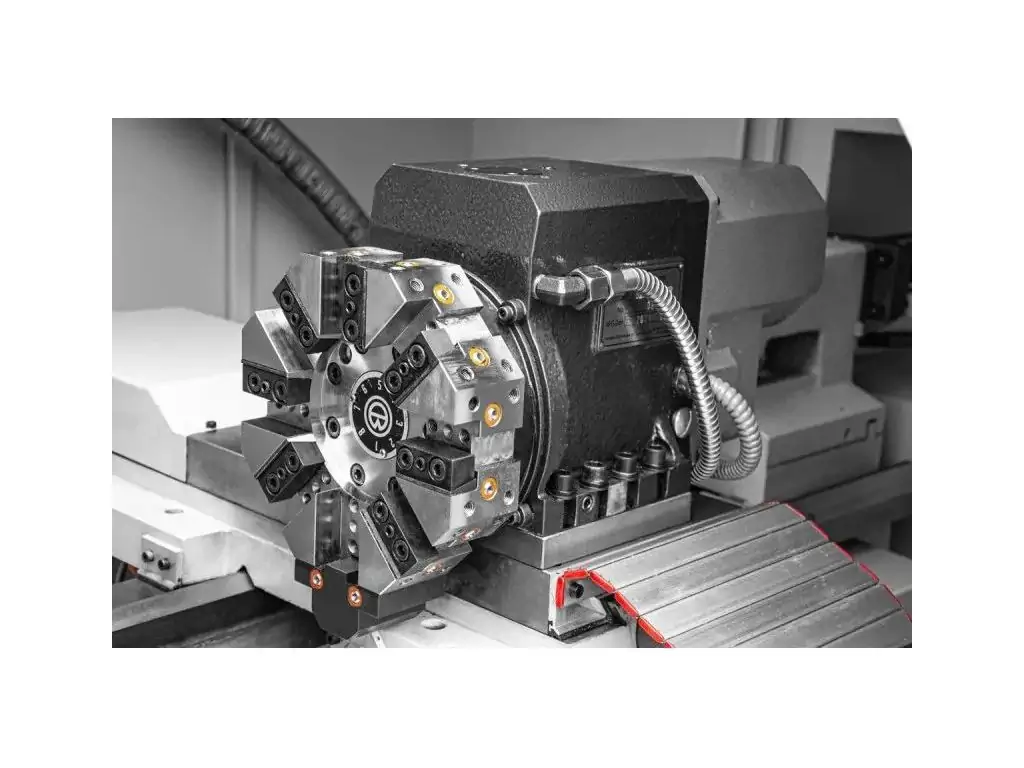

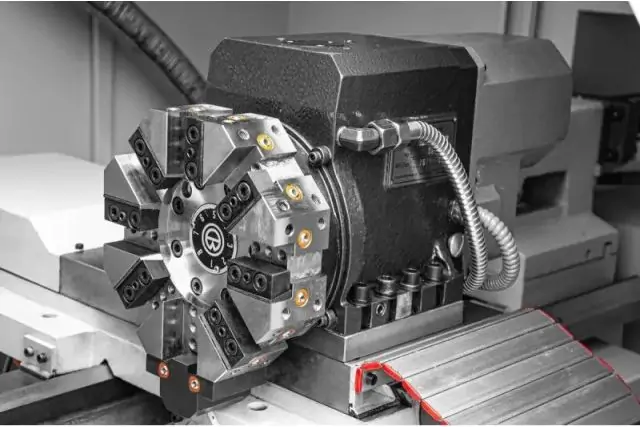

• 8-позиційна револьверна головка
• Розмір різців 20х20 мм

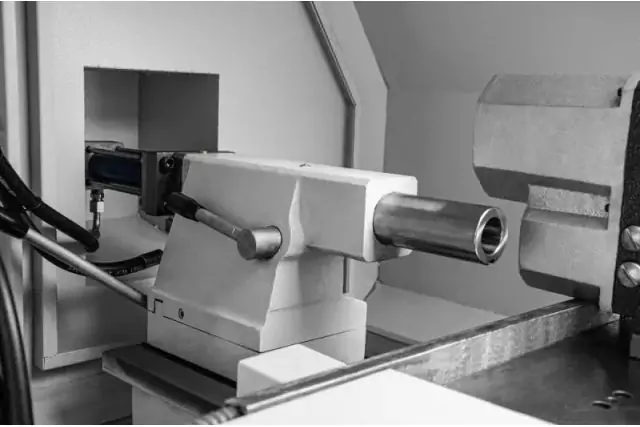

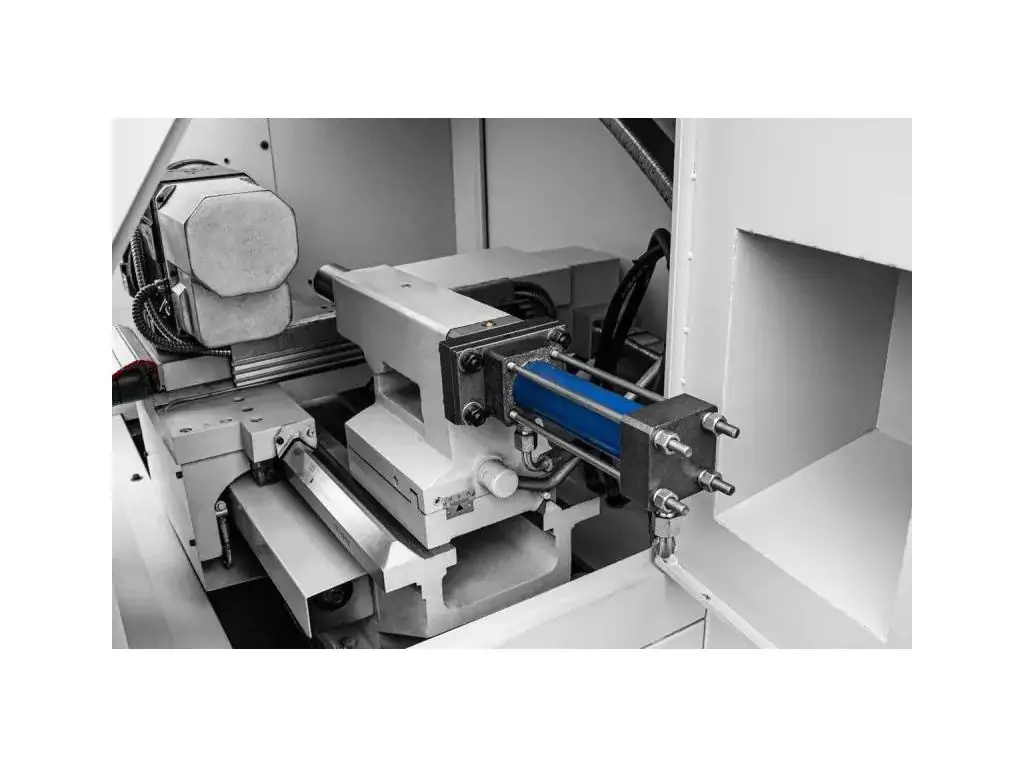

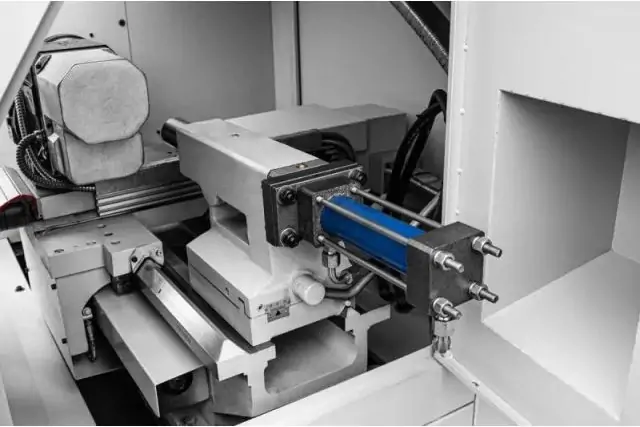

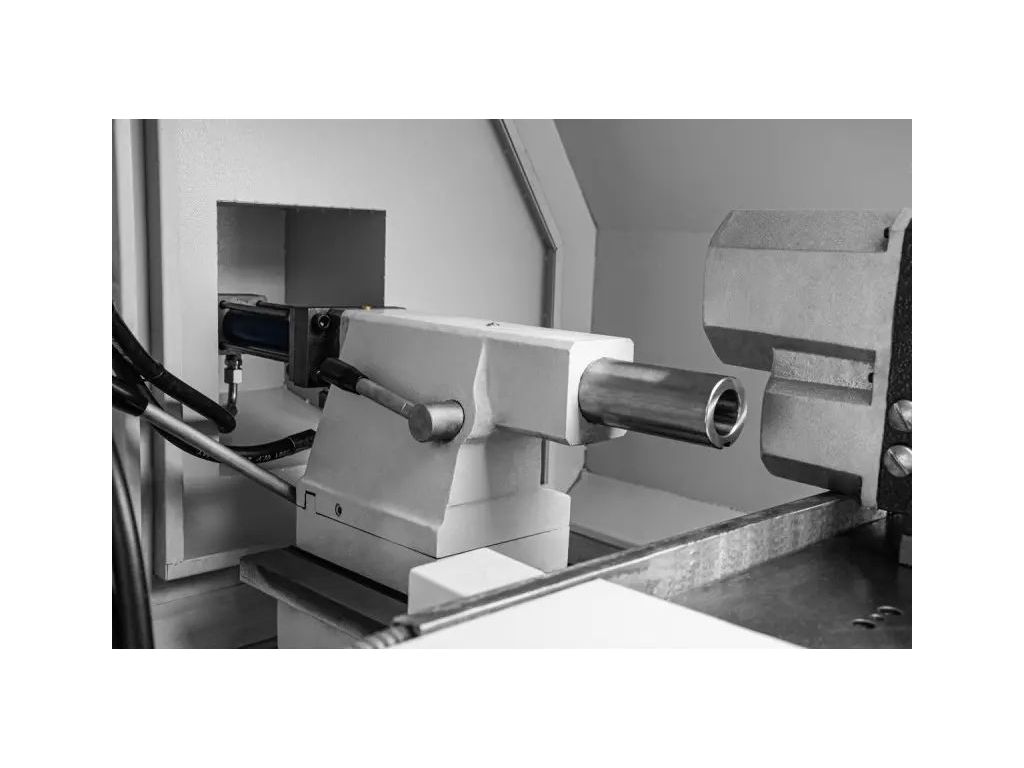

• Гідравлічна задня бабка з конусом MK3
• Хід пінолі задньої бабки - 100 мм

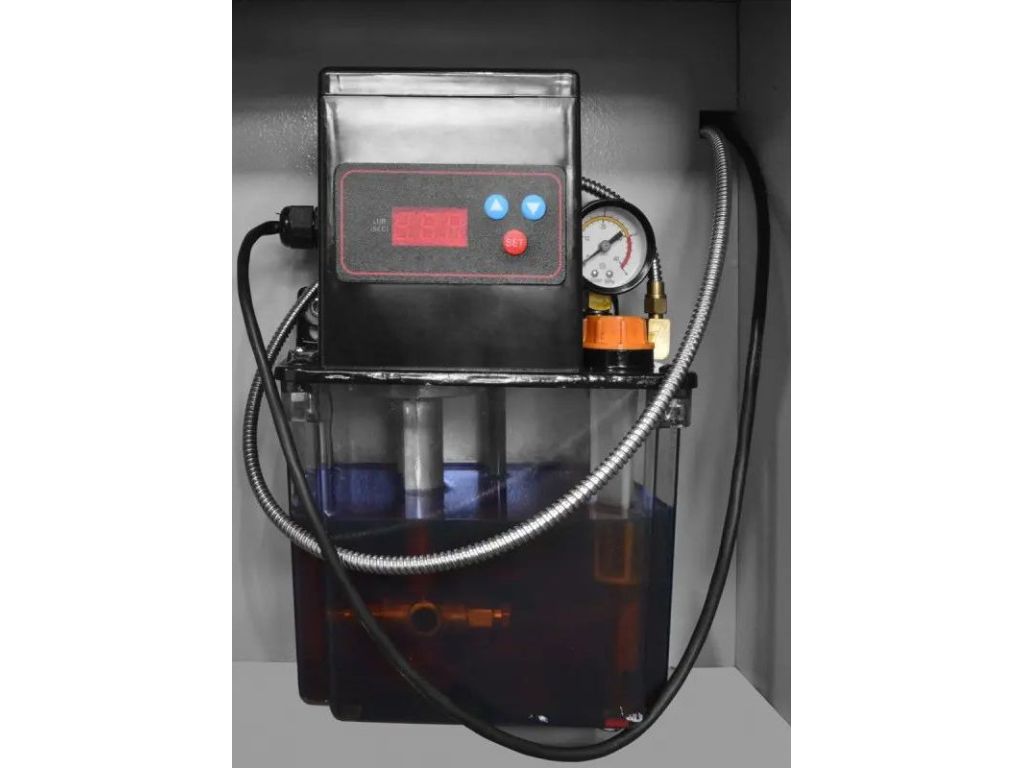

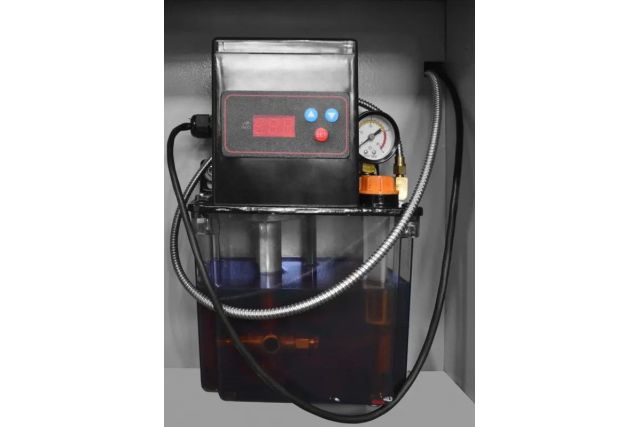

• Автоматичне централізоване змащування редуктора і напрямних
• Система охолодження ЗОР
• LED освітлення 24 В
• Жорстка конструкція вагою 1500 кг.

Комплектація токарного верстата з ЧПУ Cormak 360x750 з гідравлічним патроном

В стандартну комплектацію входять:

• Система керування SIEMENS SINUMERIK 808 Advanced

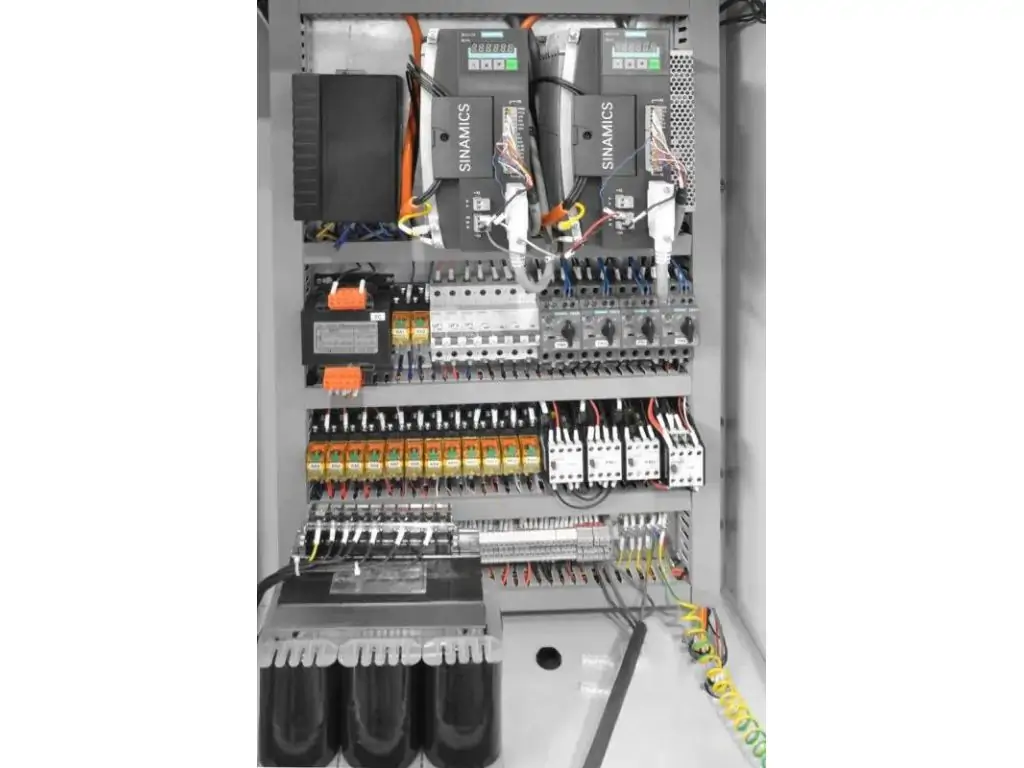

• Сервоприводи Siemens
• Гідравлічний 3-кулачковий токарний патрон
• 8-позиційна револьверна головка
• Комплект м’яких кулачків
• Гідравлічна задня бабка з конусом MK3
• Система охолодження
• Автоматична система змащення редуктора та напрямних
• LED освітлення 24 В
• Сервісні інструменти.

Опційне оснащення токарного верстата з ЧПУ Cormak 360x750 з гідравлічним патроном

Опційно доступні:

• Пристрій для автоматичної подачі прутка
• Цанговий патрон
• Набір м'яких кулачків
• Рухомий та нерухомий люнети
• Програмне забезпечення CAD/CAM.

Часті запитання

Для кращого ознайомлення з токарними ЧПК верстатами перегляньте відповіді на часті запитання.

Які основні переваги системи управління Siemens SINUMERIK 808D у токарному верстаті?

Система управління Siemens SINUMERIK 808D відома своєю надійністю та стабільною роботою протягом довгих років. Інтуїтивно зрозуміле меню та логічна структура керування забезпечують швидке навчання і просту експлуатацію, а повна сумісність з міжнародними стандартами CNC - легкий імпорт програм з CAM-систем і можливість роботи з різними постпроцесорами. Система працює з серводвигунами Siemens, що гарантує точне позиціювання, плавність переміщень і стабільну геометрію деталей.

Які переваги гідравлічної задньої бабки у токарному ЧПК верстаті перед ручною?

Гідравлічна задня бабка забезпечує однакове зусилля притиску, кращу повторюваність у серії, працює в автоматичному циклі і керується з пульта ЧПК. Це суттєво прискорює робочий цикл, збільшує продуктивність і мінімізує брак.

Які переваги дає гідравлічний патрон у токарному ЧПК верстаті?

Гідравлічний патрон забезпечує однакове зусилля на всі кулачки і створює більший і стабільніший момент затиску, ніж механічний. Це дає впевнену роботу з твердими сталями, можливість глибшого різання, мінімальне биття, стабільну геометрію деталі та високу повторюваність у серії. Також гідравліка скорочує час на зміну деталі, що сприяє зростанню продуктивності.

Чому в сучасних токарних ЧПК верстатах застосовують кулькові гвинти (ШВП)?

Кулькові гвинти ШВП мають високий ККД, мінімальні люфти та забезпечують точне позиціонування супорта протягом усього терміну експлуатації, що дозволяє зберегти точність верстата на довгі роки.

Чому токарні верстати 360х750 мм вважають золотим стандартом для середніх виробництв?

Тому що такі верстати компактні, достатньо потужні, універсальні, не надто дорогі і закривають переважну більшість типових токарних задач.
