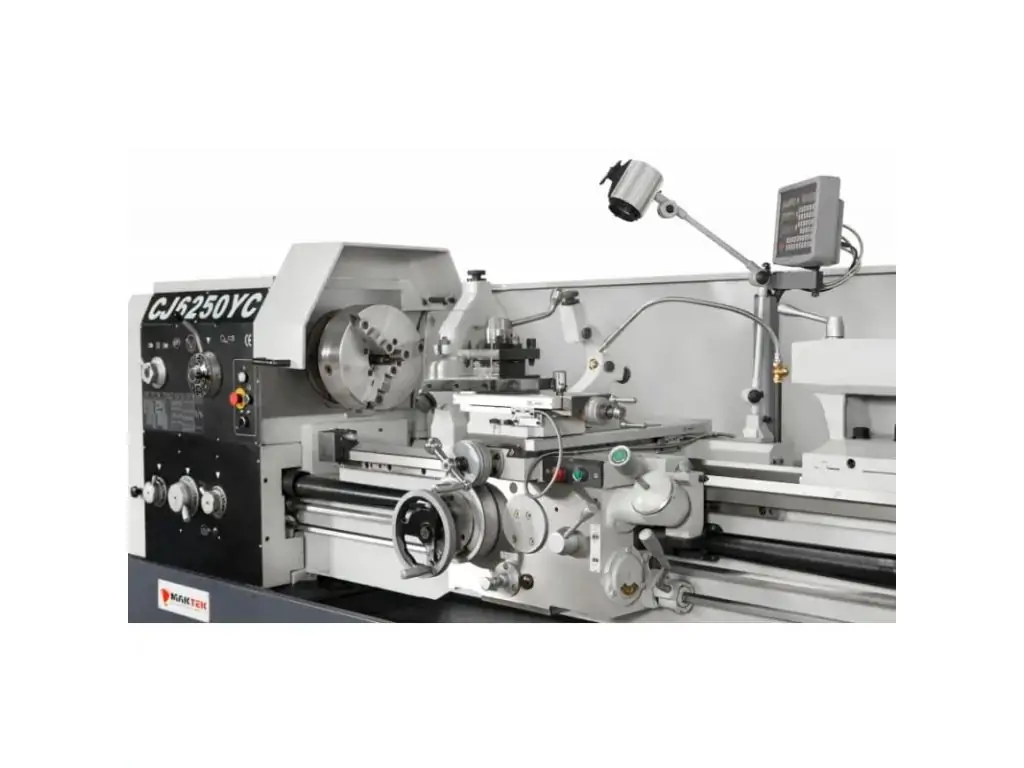

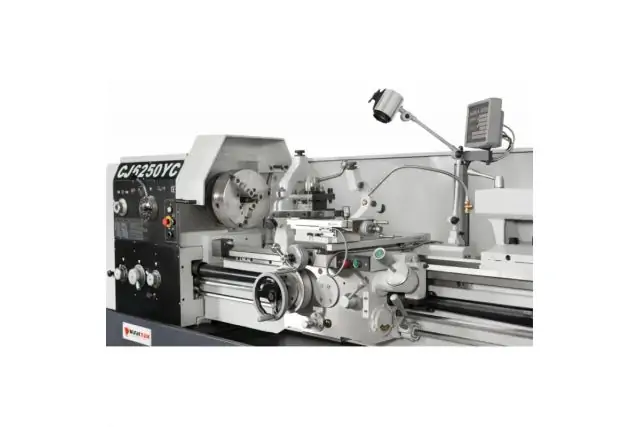

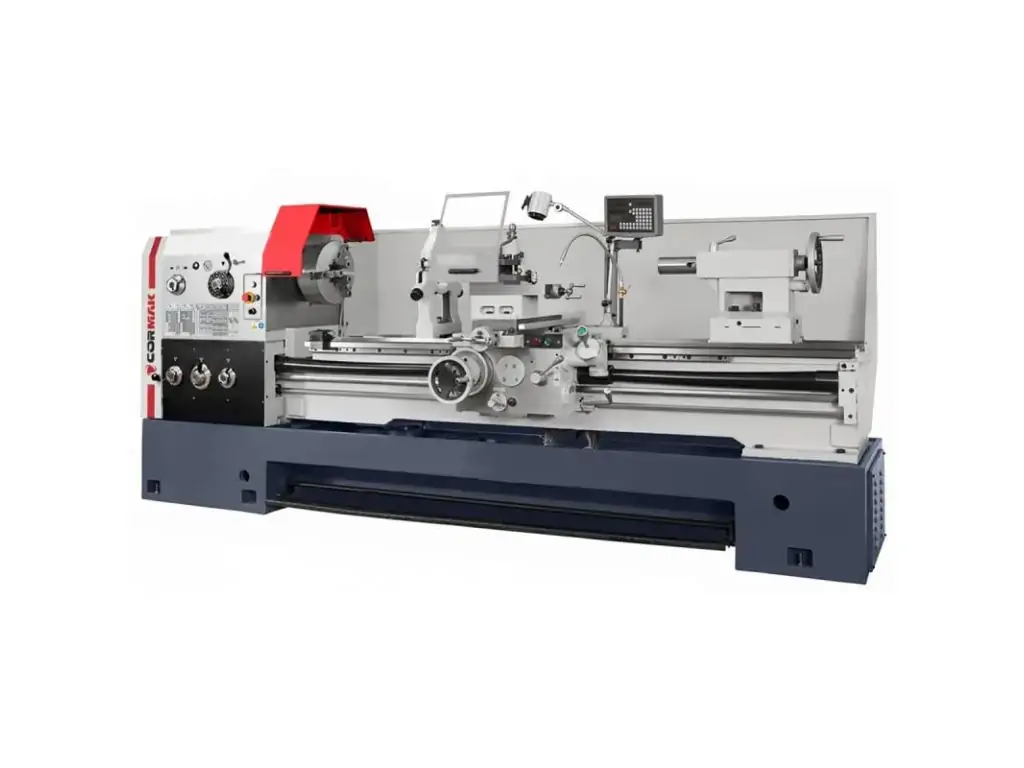

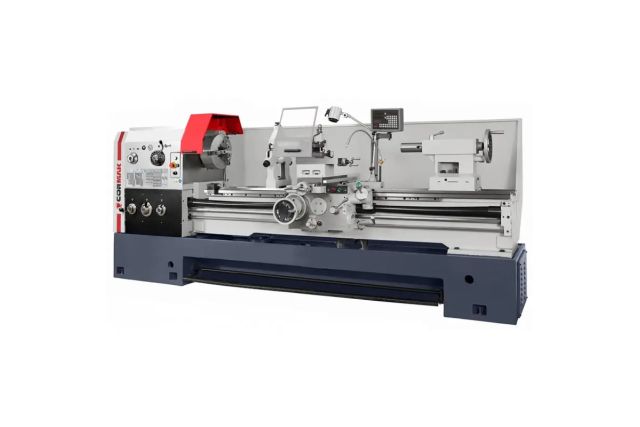

Токарний верстат по металу CORMAK 500x1500YB

Токарний верстат по металу CORMAK 500x1500YB - це промислове обладнання важкого класу для обробки деталей з різних металів і сплавів довжиною до 1500 мм та діаметром до 500 мм над станиною і до 710 мм в станині. Виконує точіння зовнішніх і внутрішніх поверхонь, торцювання, свердління і розточування отворів, нарізання різних типів різьби та інші токарні операції. Асинхронний двигун потужністю 7,5 кВт з редукторною передачею та діапазоном обертів 9-1600 об/хв робить модель надзвичайно ефективною для прецизійної металообробки, роботи з твердими сталями, великими перерізами та важкими, незбалансованими деталями.

Механічна коробка подач з ходовими гвинтом і валом та великим набором передаточних відношень забезпечує стабільні подачі у широкому діапазоні і точність нарізання різьби. Завдяки масивному супорту з великою площею опори і клиновим регулюванням, литій чавунній станині коробчастого типу та індукційно загартованим, шліфованим напрямним цей токарний верстат з низькими обертами зберігає жорсткість і точність на весь період експлуатації.

Особливості токарного верстата по металу CORMAK 500x1500YB

• Міжцентрова відстань - 1500 мм
• Максимальний діаметр обробки над станиною - 500 мм
• Максимальний діаметр обробки над супортом - 300 мм
• Максимальний діаметр обробки в станині - 710 мм
• Максимальна довжина обробки в станині - 240 мм

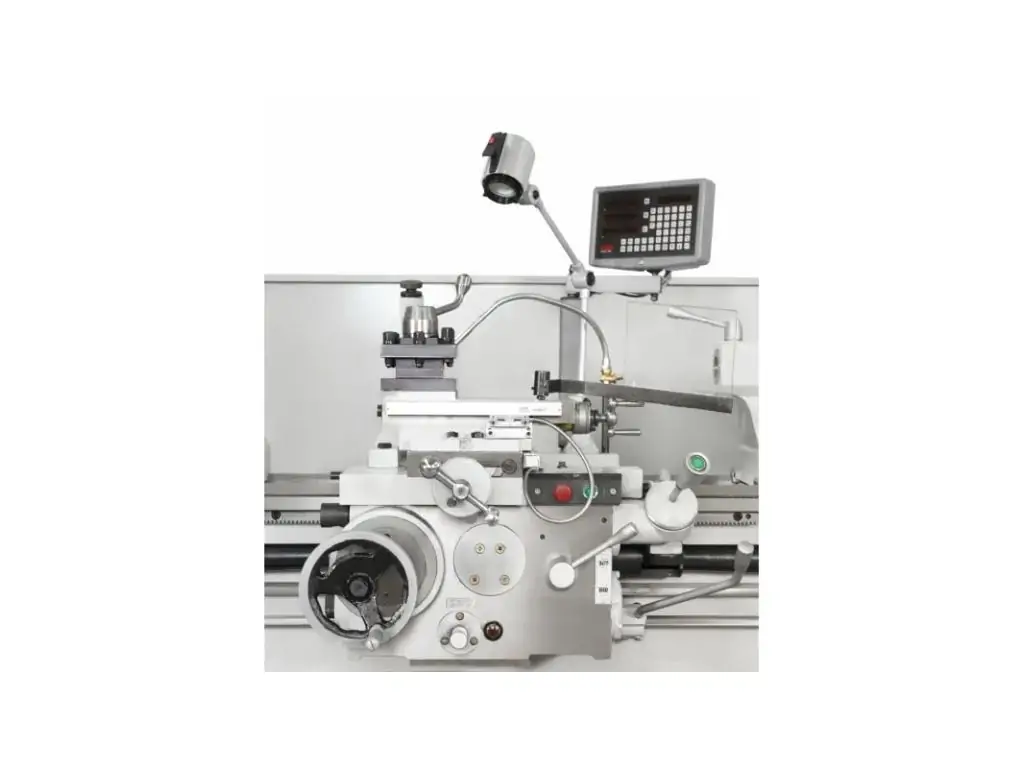

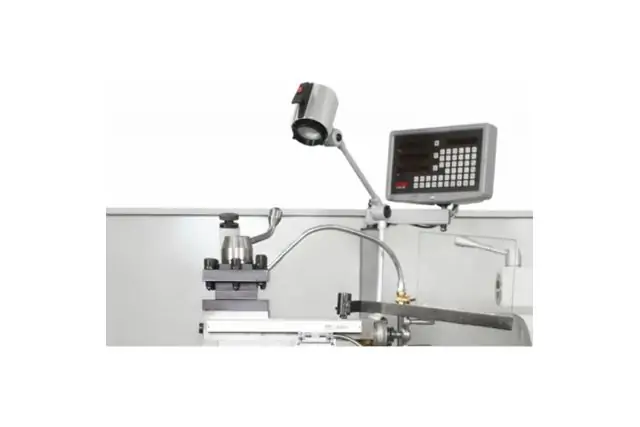

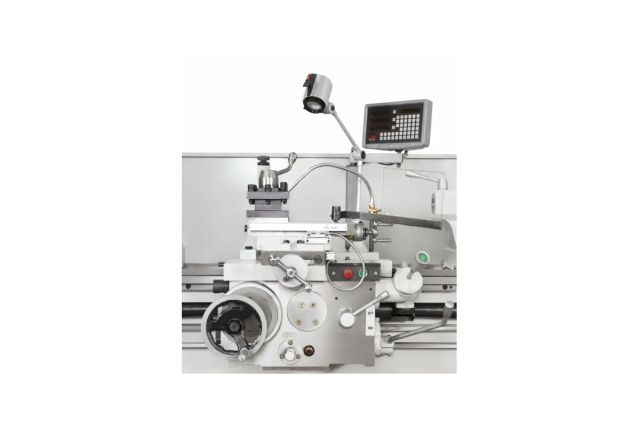

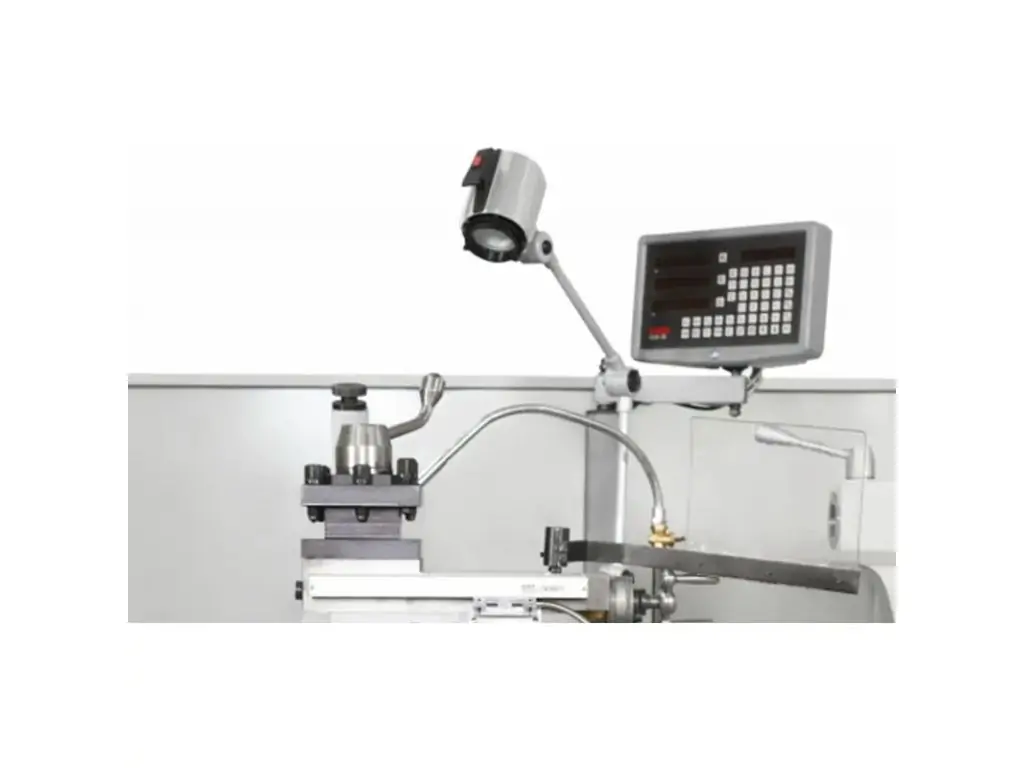

• Цифрова індикація по 3 осях
• Трифазне живлення
• Асинхронний двигун потужністю 7,5/ 9 кВт (S1/S6)
• Жорсткий шпиндельний вузол з багатоточковою опорою
• Отвір шпинделя - 82 мм
• Конус шпинделя - 90 мм/ 1:20
• Механічна багатоступінчаста коробка передач
• Оберти шпинделя - 9-1600 об/хв (24-ступеневе регулювання)
• Окрема механічна коробка подач
• Ходовий гвинт і ходовий вал
• Великий набір передаточних відношень
• Автоматична поздовжня подача у діапазоні 0,063-2,52 мм/об
• Автоматична поперечна подача у діапазоні 0,027-1,07 мм/об
• Механізм швидкого ходу
• Підтримка метричної, дюймової, модульної і DP різьб

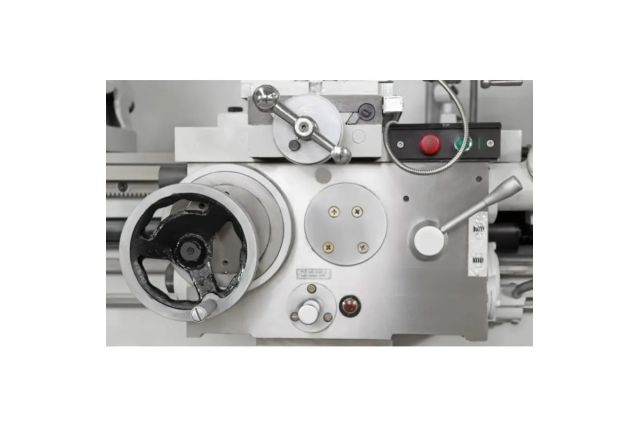

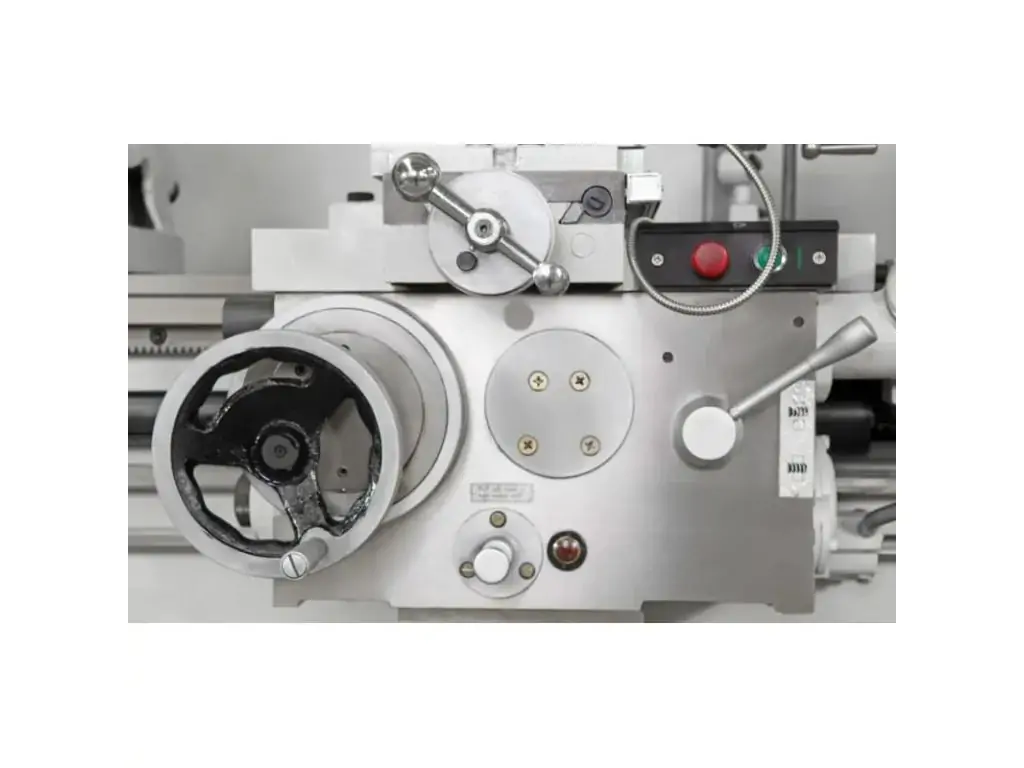

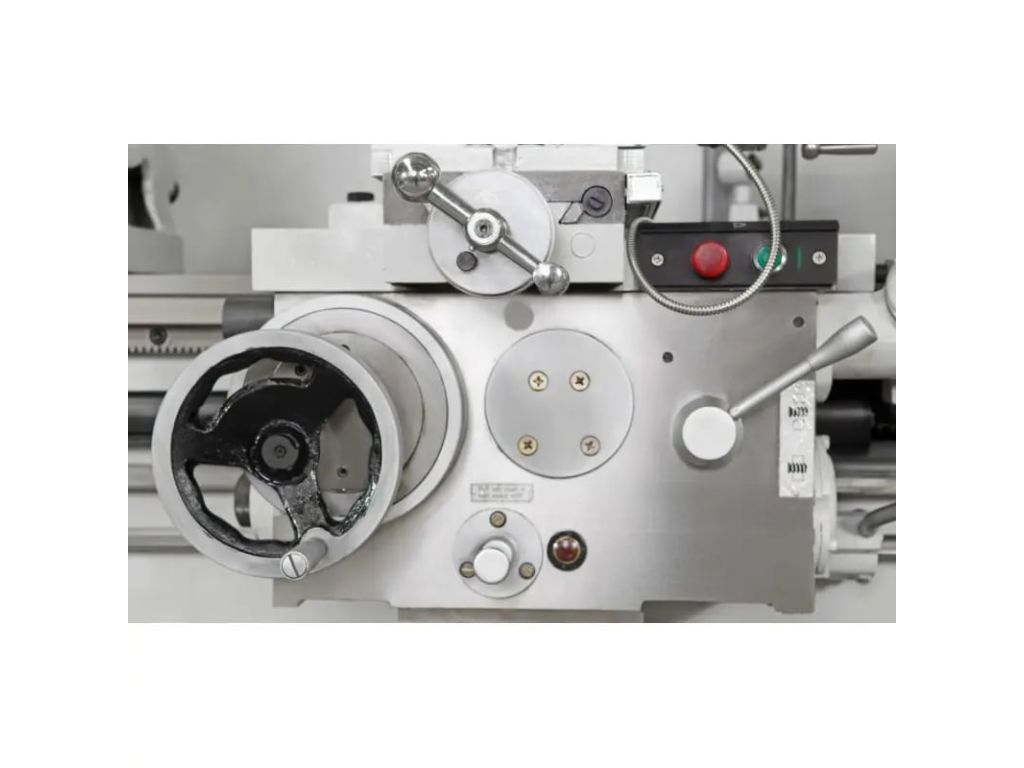

• Масивний супорт з великою площею опори і клиновим регулюванням
• Максимальний розмір різців - 25х25 мм
• Хід пінолі задньої бабки - 150 мм
• Регулювання співвісності задньої бабки
• Система охолодження ЗОР
• Централізовані точки змащення
• Захисний кожух патрона
• Кінцеві вимикачі
• Кнопка аварійної зупинки
• Індукційно загартовані, відшліфовані призматичні і плоскі напрямні
• Лита чавунна станина з широкою базою
• Вага 3300 кг.

Часті запитання

Більше про важкі токарні верстати по металу - у відповідях на поширені запитання.

Чим механічна коробка передач краща за частотний привід у важких токарних верстатах?

Механічна коробка передач забезпечує максимальний крутний момент і стабільні оберти незалежно від навантаження. На частотнику при малих обертах момент падає, двигун гріється і знижується тяга. Тому для важкого чорнового точіння механічна коробка значно надійніша і довговічніша.

Навіщо у токарних верстатах розділяють вал подач і ходовий гвинт?

Ходовий гвинт - це прецизійна деталь із дуже точною геометрією, призначена для нарізання різьби. Якщо використовувати його для звичайного точіння, це призведе до швидкого зносу профілю гвинта та маточної гайки і, відповідно, втрати точності різьби. Розділення функцій між двома різними вузлами дозволяє зберегти точність верстата на роки.

Чому великий отвір шпинделя вважається перевагою токарного верстата?

Великий отвір дозволяє пропускати заготовку крізь шпиндель і працювати з довгим прутком без його попереднього нарізання. Це скорочує час переналадки, підвищує продуктивність і дає змогу обробляти труби та вали великого діаметра без додаткових пристроїв.

Навіщо деякі токарні верстати мають дуже низькі мінімальні оберти?

Низькі оберти потрібні для прецизійної обробки, роботи з великими діаметрами і незбалансованими деталями, важкого чорнового точіння і нарізання великого кроку різьби. Це ознака справжнього промислового верстата.

Навіщо на токарних верстатах поєднують призматичні і плоскі напрямні?

Комбіновані напрямні забезпечують високу точність на довгих заготовках, кращу стійкість при силовому точінні, простіше регулюються, мають менший знос і довший ресурс.
