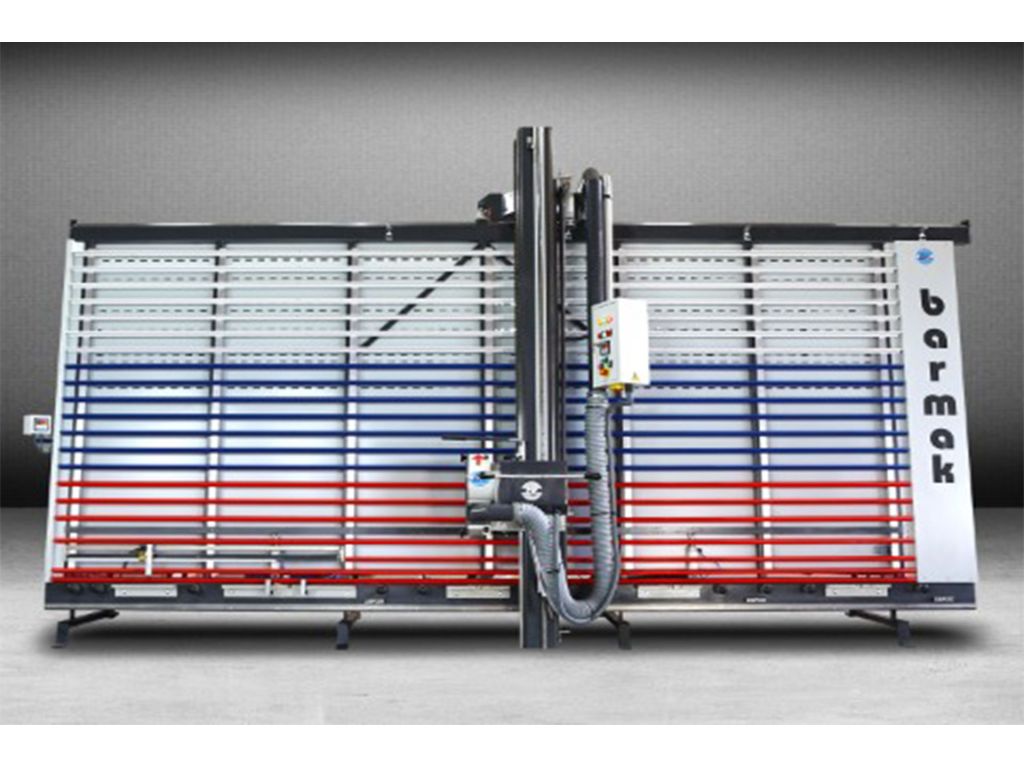

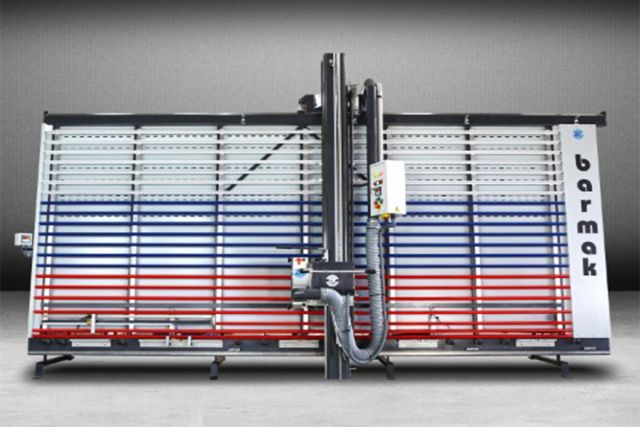

Вертикальний автоматичний форматно-розкрійний верстат Barmak BM-M6000

ОСОБЛИВОСТІ:

Вертикальний форматно-розкрійний верстат Barmak BM-M6000 призначений для розкрою облицьованих шпоном дсп і мдф, облицьованої меламіном ДСП, пластику, щитів з масиву деревини, комбінованих матеріалів

Висувна конструкція підрізної пилки дозволяє швидко, точно і без сколів розкроювати облицьовані плитні матеріали та помітно полегшує роботу оператора, при необхідності пила може бути відключена. Верстат обладнаний автоматичною рамою для догляду напрямних від пропилу, системою аспірації і роликами для полегшення подачі матеріалу, що дозволяє збільшити продуктивність обладнання.

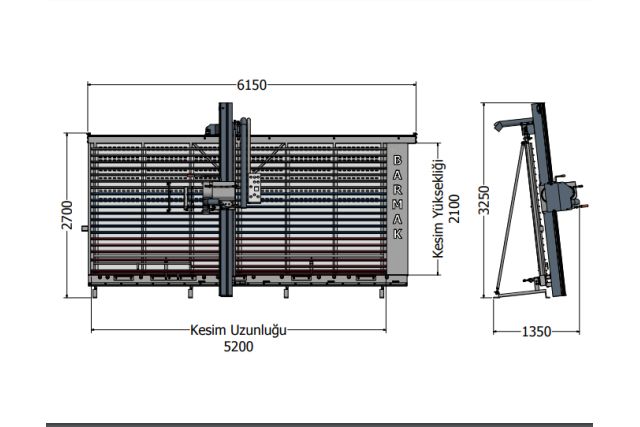

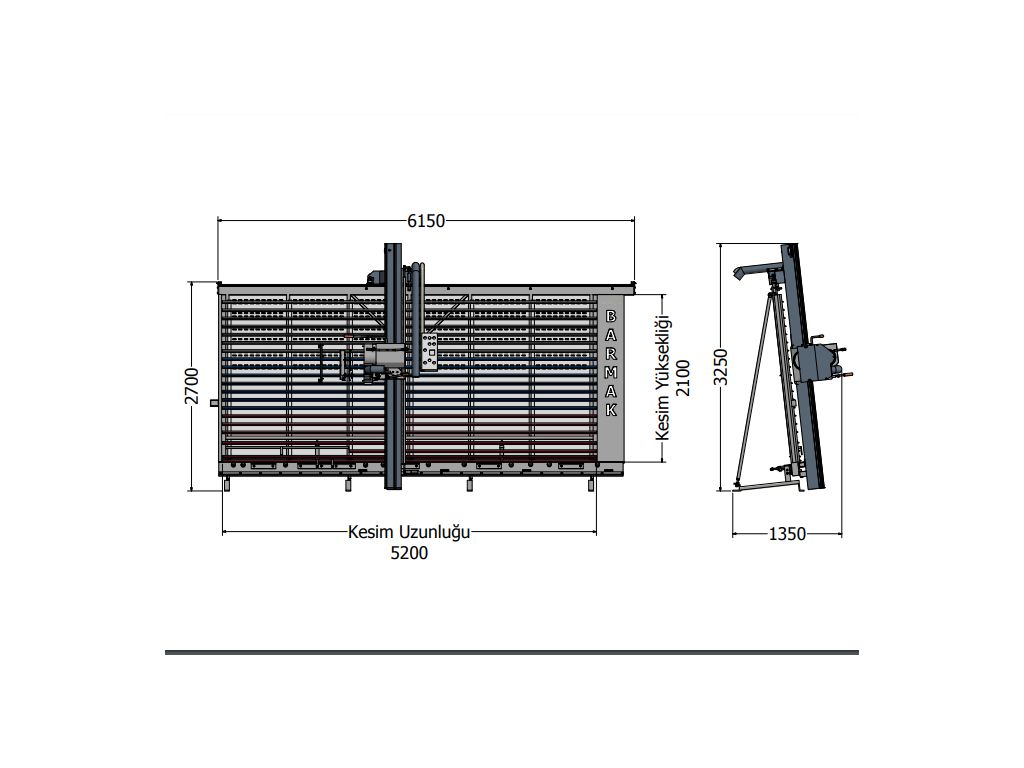

Головною перевагою верстата є довжина розкрою до 5.0 м. І ширина до 2.1 м., що дозволяє розкроювати листи збільшеного розміру. Вертикальна компоновка дозволяє економити виробничі площі, а також витримувати точну геометрію пропилу завдяки переміщенню пильного вузла замість переміщення заготовки.

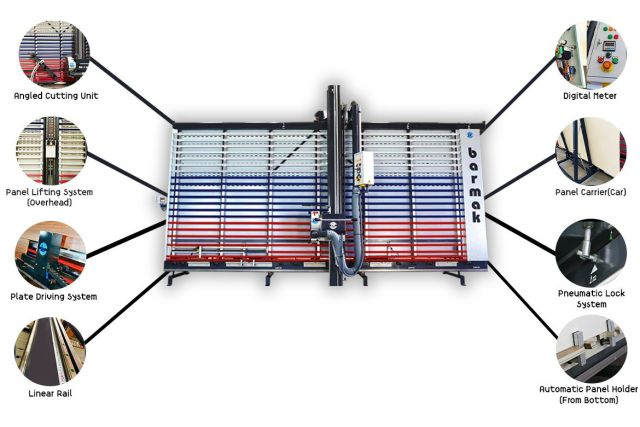

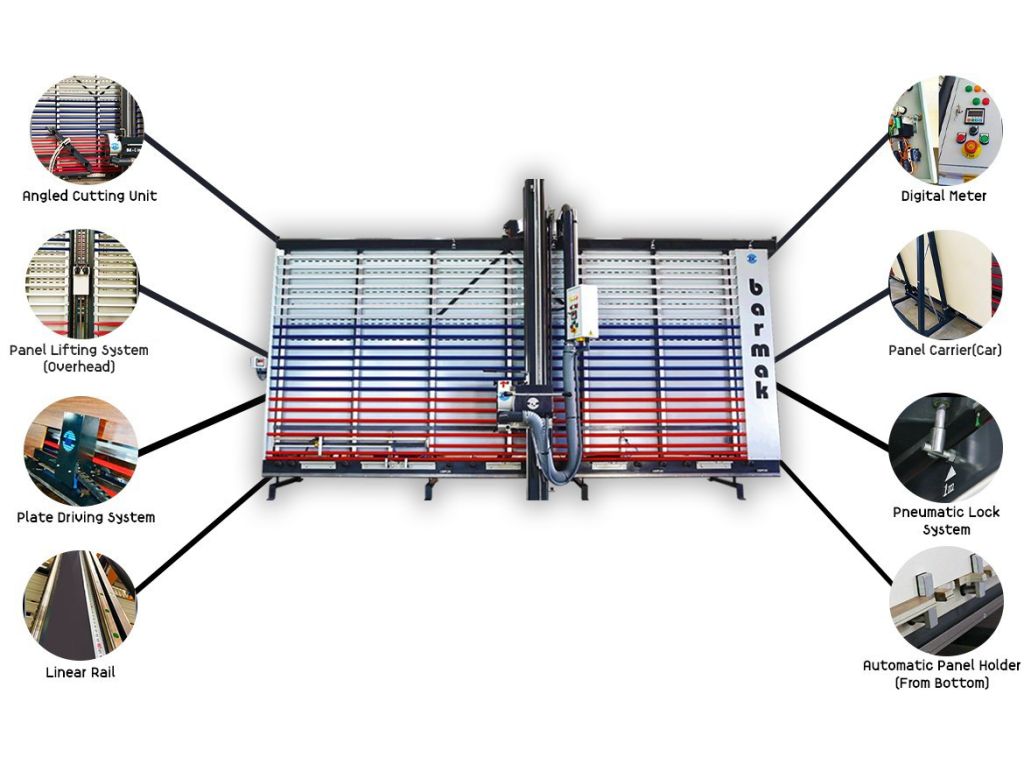

КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

ПЕРЕВАГИ Barmak BM-M6000:

• Висока універсальність: можлива обробка великої кількості матеріалів: ДСП, «ламінат», МДФ, полімери, акрил, ПВХ, OSB і т.д. Завдяки використанню спеціалізованих пил, фрез;

• Висока продуктивність праці: завдяки оптимальній робочій зоні розкрій до 150 листів ДСП за 8-годинну робочу зміну;

• Проста фіксація пильного вузла на робочій висоті з точним регулюванням для горизонтальних і вертикальних пропилів;

• Пильний вузол обладнаний основною та підрізною пилами;

• Переміщення пильного вузла по осі x, y відбувається по профільованій плоскій направляючій Hiwin, пильний вузол обладнаний пневмофіксатором по осі х;

• Нижні опори являють собою алюмінієві ролики;

• Пильний вузол переміщається вертикально і горизонтально. Переналаштування положень легко здійснюється вручну;

• Висока точність розкрою і фрезерування - відхилення не більше 0,1 мм на 1 м різу (відповідає європейському стандарту DIN 875/1);

• Потужний електродвигун 4,0 кВт (5 800 об / хв);

• Можливість розкрою декількох плит одночасно, глибина різу становить 55 мм .;

• Економія робочого простору;

• Пересувається в автоматичному режимі рама для запобігання пропила напрямних, за допомогою пневматичної системи;

• Зручна настройка на розмір за допомогою лінійок (горизонтальна і вертикальна);

• Система аспірації - циклон (пильний вузол обладнаний вбудованою системою відводу стружки з висновком через аспіраційний патрубок в мішок для збору);

• Посилена конструкція верстата, який представляє собою замкнутий сталевий короб;

• Пневматичний фіксатор (пневмобалка) утримання заготовки на місці;

• Посилені горизонтальні нижні опори.

• Вертикальні і горизонтальні лінійки. Дозволяють швидко і точно налаштувати розмір розкроюють заготовки.

• Пильний вузол. Пильний вузол переміщається горизонтально і вертикально. Завдяки цьому Ви можете швидко отримати розкрій заготовки.

• Нижні опорні ролики і Пневматичний фіксатор. - Алюмінієві опорні ролики на нижній базі на двох підшипниках. Переміщення заготівки проводиться по обертовим роликам.

• Пневматичний фіксатор з двох притисків на нижній базі запобігає зміщення заготовки під час пиляння.

• Пильний вузол. Пильний вузол обладнаний основної і підрізної пилкою на різних шпинделях, завдяки чому можливий розкрій облицьованих поверхонь, управління здійснюється за допомогою пульта управління. При розкритий не облицьованих поверхонь підрізної вузол відключається.

• Переміщення пильного вузла по осі x, y відбувається по профільованою плоскою направляючої Hiwin

• Електронна (цифрова) лінійка (опція)

• Електронне вимірювання координат по осях X, Y; точність 0,1 мм .; з цифровою індикацією на табло.

Комплект поставки Barmak BM-M6000:

• Вертикальний форматно-розкрійний верстат мод. BM-M6000;

• Система аспірації - циклон;

• Комплект ріжучого інструменту (пильні диски основної і підрізної пилки);

• Інструкція російською мовою і CD диск з відео.

Додаткові опції:

• Вузол косокутного різу (обробка під кутом до 55o, в обидві сторони)

• Електронна лінійка з цифровою індикацією осей x, y.

• Пневматичне фіксування пильного вузла по висоті та довжині

• Циклон (пилосос) для збору тирси продуктив. 3000 м3 / год, 2 мішка, 3 входу d = 100 мм.

• Автоматичне підрізування нижньої кромки матеріалу

• Компресор поршневий 10 bar з ресивером на 100 л., З ремінним приводом продуктивністю 320 л / хв.

• Варіанти верстата по площі розкрою ДxВ мм. (Осі x, y) - 1600x3200; 2100х6200; і будь-яка на спец. замовлення.

Додатковий ріжучий інструмент:

• Ріжучий диск 250x30x3,2 мм. Z80; профіль зуба - прямий і трапеція

• Ріжучий диск 260x30x3,2 мм. Z84; профіль зуба - прямий і трапеція

• Ріжучий диск 125x20x3 мм. Z24; профіль зуба - конічний
