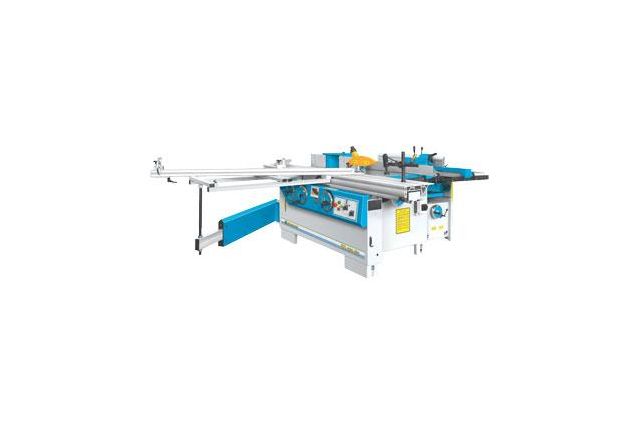

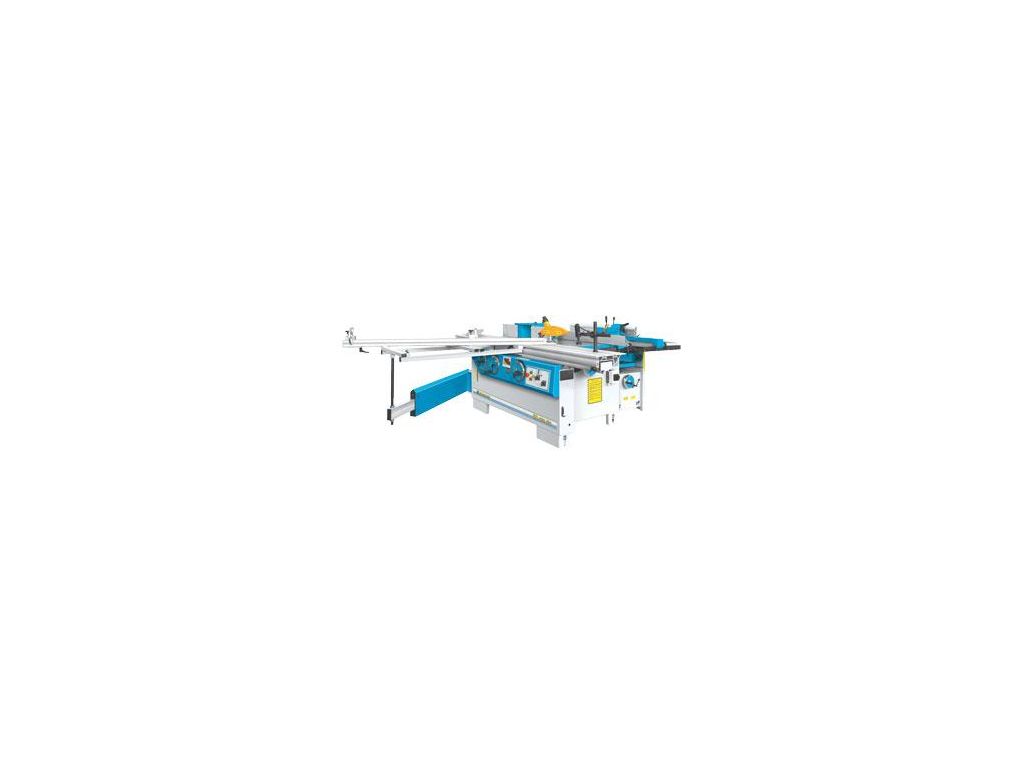

Комбінований верстат ZMM STOMANA CU320N2

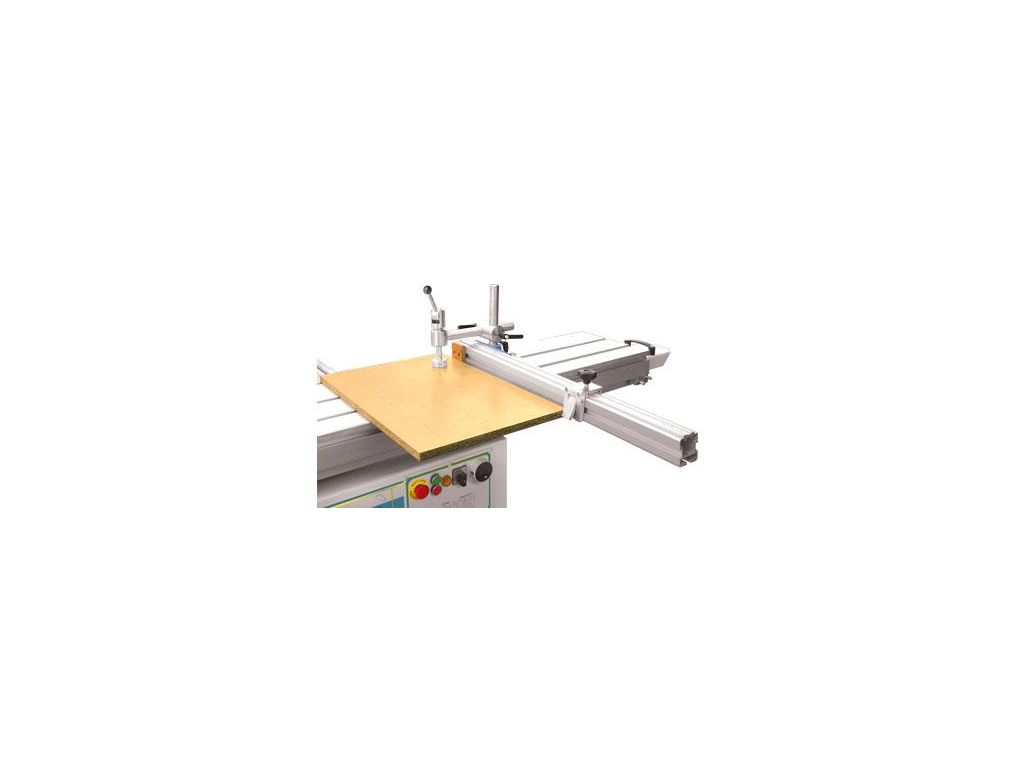

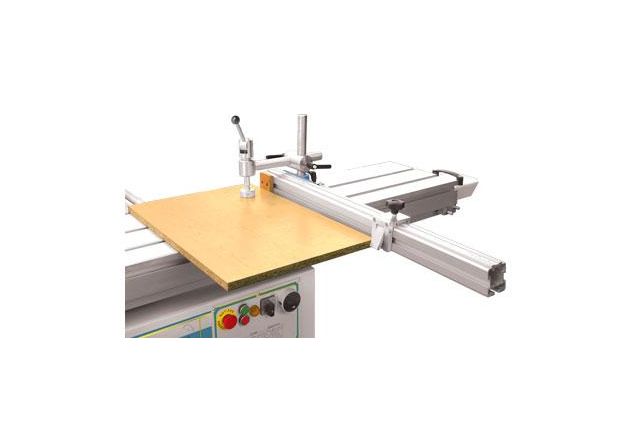

Форматний алюмінієвий стіл із загартованими сталевими напрямними. Телескопічна лінійка 1800 мм із двох повертаються упорів. Лінійка для паралельна різка з микрометрическая налаштування. Способу диска до 45° зі зчитування по шкалу. Діаметр отвору в столі ø260 mm з аспіраційна патрубка під робочого столу. Фрезерний шпиндель нахиляється ззаду Запобіжник для фрези діаметром ø250 mm. Стіл рейсмуса з ролики /CU 410/.
ХАРАКТЕРИСТИКИ:
ФУГУВАЛЬНИЙ ВУЗОЛ |
|
Розміри робочого столу, мм | 1500 х 320 |
Максимальна товщина шару, що знімається, mm | 5 |
Опорна лінійка, розміри, mm | 1100х155 |
Способу опорну лінійку, (°) | 0°÷45° |
Діаметр ножового вала, мм | Ø 100 |
Кількість ножів | 3 |
РЕЙСМУСОВИЙ ВУЗОЛ |
|
Розміри робочого столу, мм | 700 x 316 |
Максимальна товщина шару, що знімається, mm | 4 |
Швидкість подачі, m/min | 8 |
Товщина оброблюваної деталі, min/max, mm | 4 - 225 |
Потужність двигуна, квт (HP) | 3.0 (4.0) |
Потужність подає групі, kW | - |
Діаметр наконечника для аспірації, мм | Ø 120 |

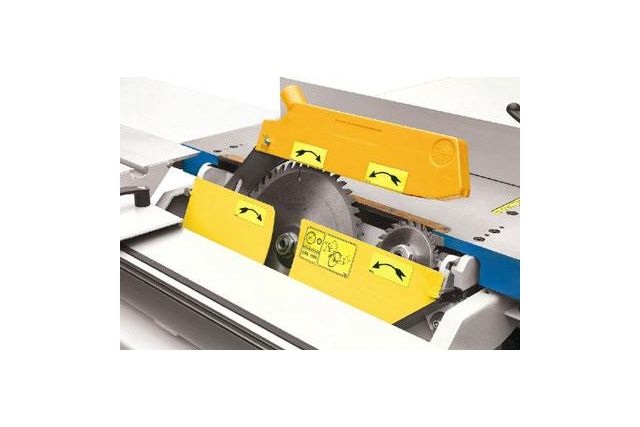

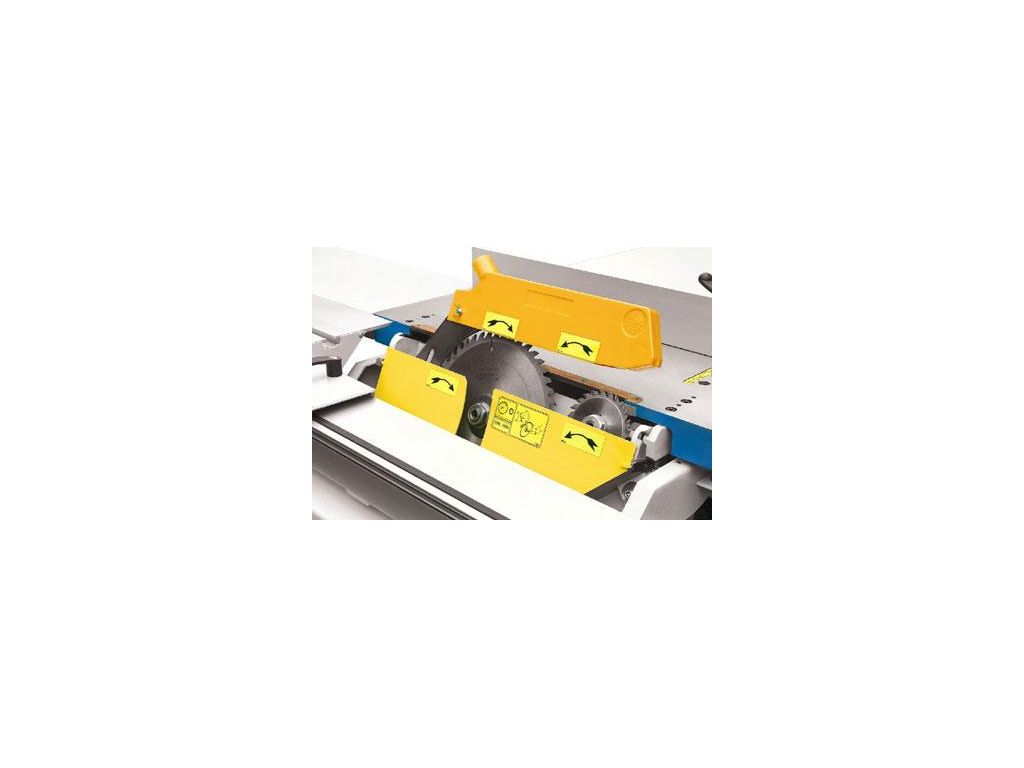

ПИЛЬНОЇ ВУЗОЛ | |
Діаметр пильного диска – макс./ хв., mm | Ø 315/ Ø 250 |
Діаметр валу, мм | Ø 30 |
Оберти вала, min-1 | 4000 |
Довжина паралельна лінійка | 1100 |
Макс. ширина пропилу з паралельною лінійкою, мм | 750 |
Максимальна довжина пропилу, мм | 2200 |
Способу циркулярного диска (°) | 0° до 45° |
Макс. висота пропилу, 90°/45°, мм |
|
- при діаметр диску Ø 315 mm | 103 / 72 |
- при діаметр диску Ø 250 mm | 70 / 49 |
Потужність двигуна, квт (HP) | 3.0 (4.0) |
Діаметр наконечника для аспірації, мм | Ø 120 |

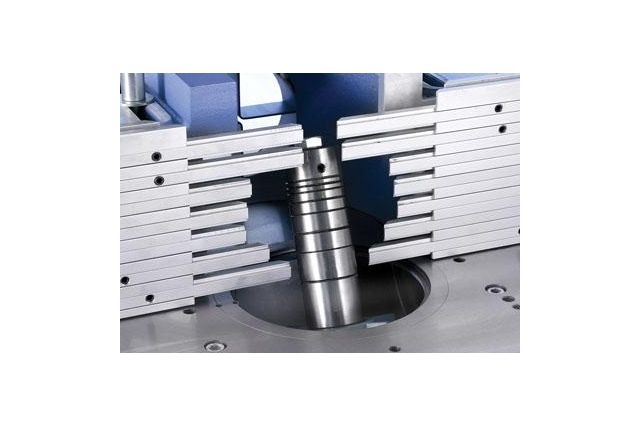

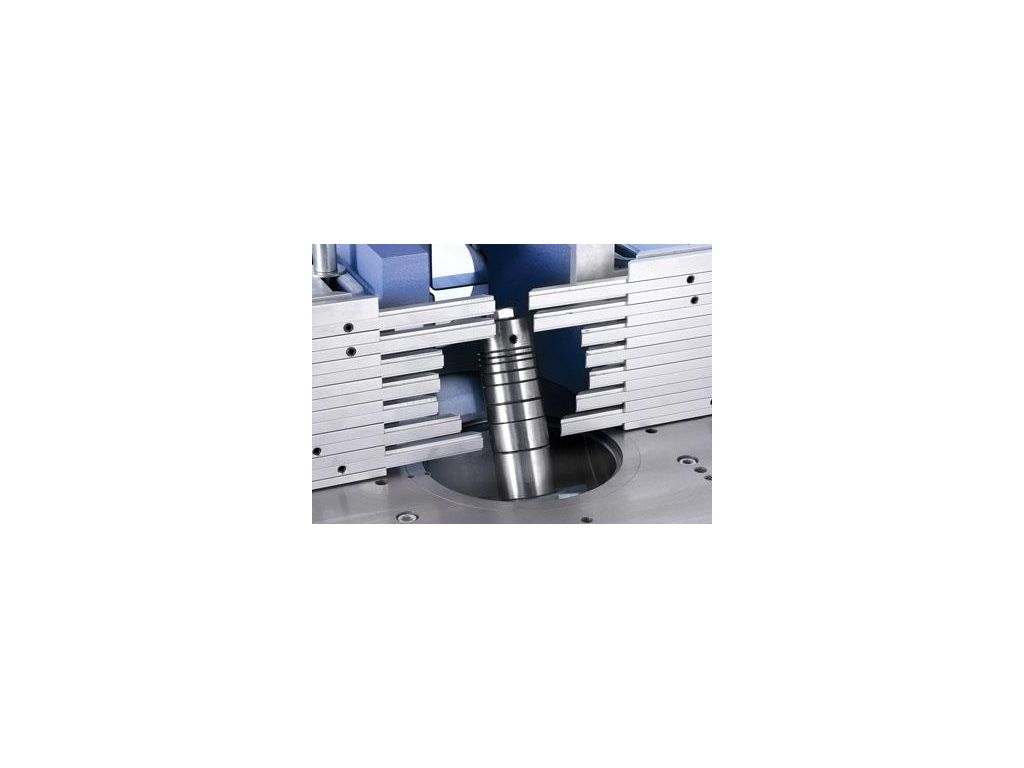

ФРЕЗЕРНИЙ ВУЗОЛ | |
Діаметр шпинделя, мм | Ø 30 |
Нахил шпинделя, (°) | 90°/45° |
Вертикальний хід шпинделя, мм | 175 |
Корисна довжина шпинделя, мм | 125 |
Максимальний діаметр інструмента, мм: - при профілюванні - при шипорезания |
Ø250 Ø300 |

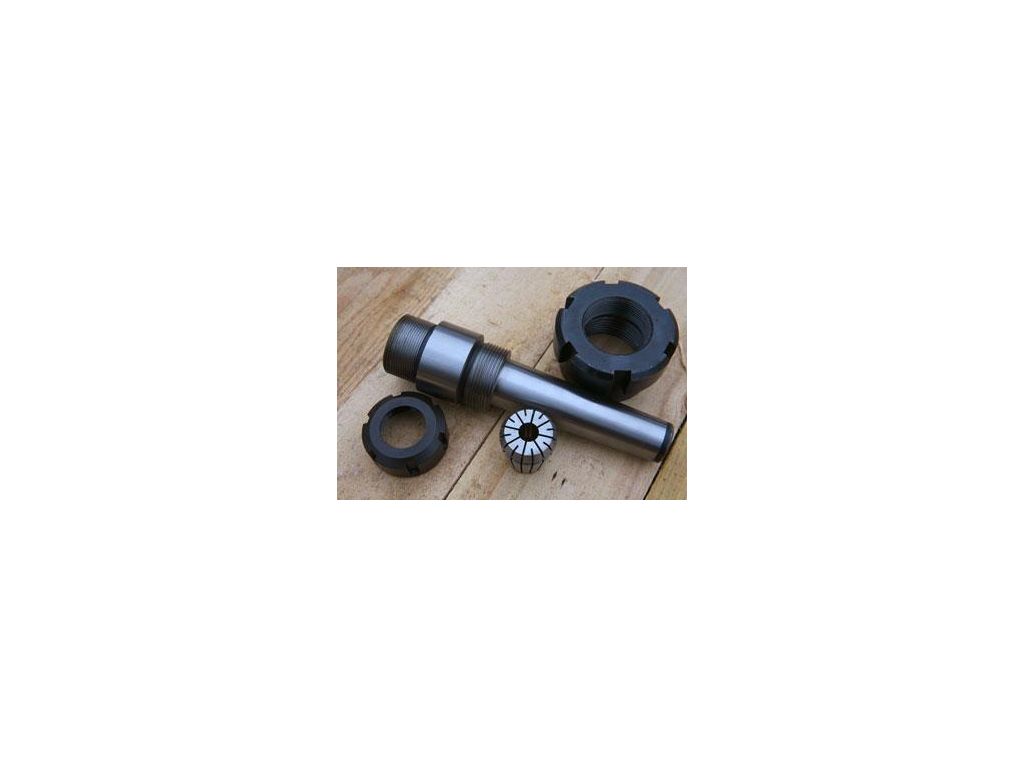

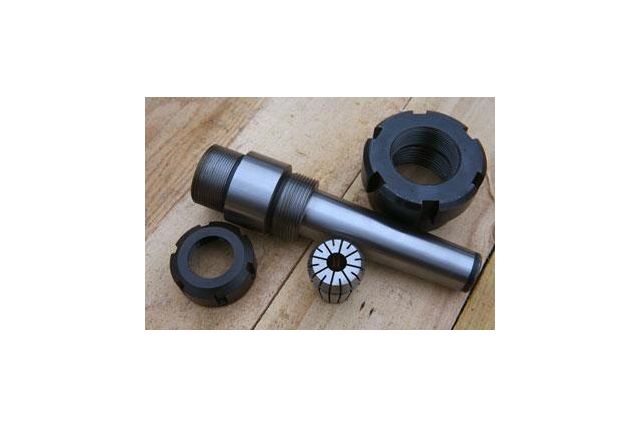

Шпиндель з Морозової конус для замінні дорники | MK4 |
Відстань від вісь шпинделя до переднього канта на пересувного столу | 550 |
Діаметр на отвір у робочого столу, max | Ø260 |
Максимальний діаметр / глибина відпускання інструменту під робочого столу | Ø250 / 60 |
Обороты шпинделя (двухскоростной мотор ), min-1 | 10000/8000/ 6000/ 5000/ 4000/3000 |
Мотор (двухскоростной, 3-фазен, 400V, 50Hz), kW | 3.2/4.2 (4.3/5.5) |
Диаметры наконечники для аспирации, mm - под рабочего стола - на защитный предохранитель |
Ø 100 Ø 120 |
Фрезерный упор с опорные линейки с длина 2 х L, mm | L=500 |
СВЕРЛИЛЬНЫЙ УЗЕЛ | |
Максимальный диаметр сверло, mm | 16 |
Размеры рабочего стола, mm | 250х370 |
продольный ход, mm | 160 |
Поперечный ход, mm | 160 |
Вертикальный ход, mm | 120 |
ОБЩЕЕ ДЛЯ СТАНКА |
|
Длина, mm | 2500 |
Ширина, mm | 2900 |
Висота робочого столу, mm | 850 |
Розміри робочого стола | 1450х650 |
Розміри форматного столу, мм | 2300х350 |
Вага машини, близько, kg | 1030 |
Необхідна площа, m | 6.5 х 7.0 |
