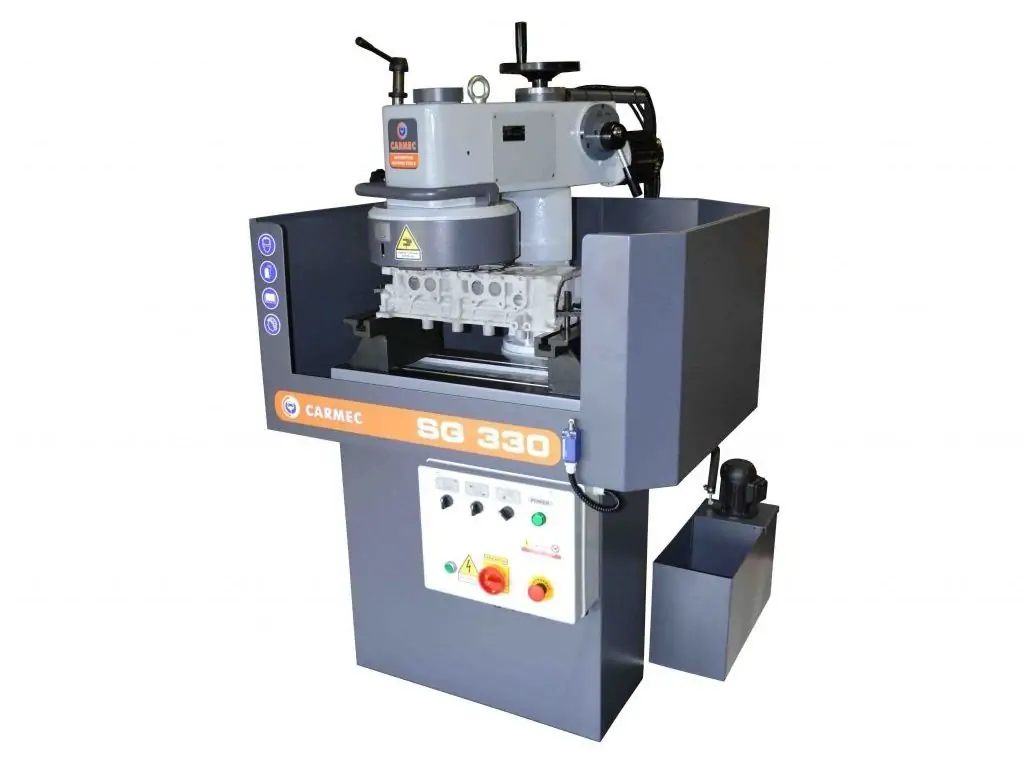

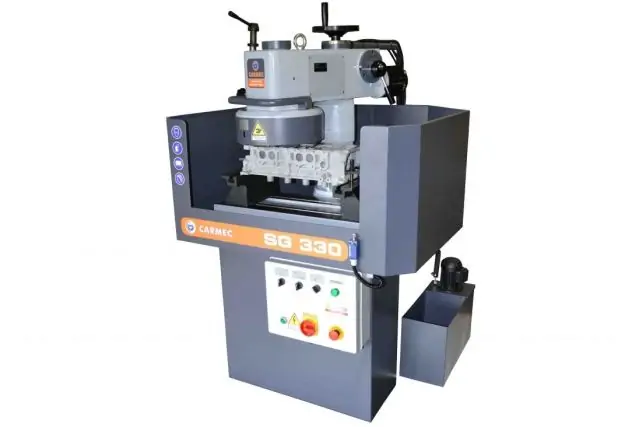

Верстат для шліфування та фрезерування ГБЦ і БЦ Carmec SG-330

Верстат для шліфування і фрезерування ГБЦ та БЦ Carmec SG-330 призначений для високоточної обробки площини головок блоку циліндрів (ГБЦ) та блоків циліндрів (БЦ) з метою відновлення площинності і герметичності прилягання. Дозволяє виконувати як шліфування, так і фрезерування. Підходить для відновлення поверхонь алюмінієвих і чавунних ГБЦ та БЦ, у тому числі дизельних зі сталевими камерами попереднього згоряння. Максимальна довжина обробки становить 700 мм.

Шпиндель має вертикальний хід 205 мм з ручною подачею і 2 фіксовані швидкості обертання (900 об/хв та 1400 об/хв). Горизонтальне переміщення столу виконується автоматично від окремого двигуна потужністю 0,12 кВт. В комплект поставки входять шліфувальний круг з сегментами Ø330 мм та різець для обробки алюмінію 12x70 мм. Функціонал та технічні характеристики роблять цей фрезерно-шліфувальний верстат для ГБЦ і БЦ ефективним рішенням для обслуговування бензинових і дизельних двигунів на СТО середнього розміру.

Особливості верстата для шліфування і фрезерування ГБЦ та БЦ Carmec SG-330

• 2 методи обробки - шліфування і фрезерування
• Підходить для алюмінієвих і чавунних ГБЦ та БЦ, у тому числі дизельних зі сталевими камерами попереднього згоряння
• Максимальна площа обробки - 700х180/ 600х225/ 500х260/ 400х285/ 350х300 мм
• Живлення від трифазної мережі
• Асинхронний двигун потужністю 1,5 кВт

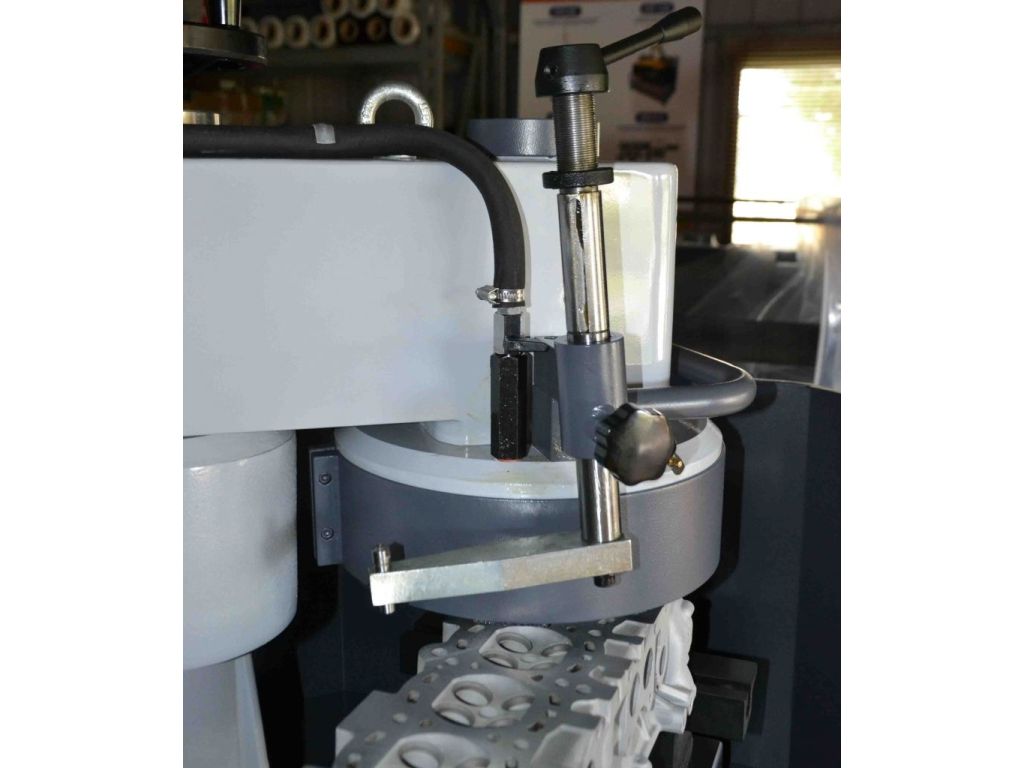

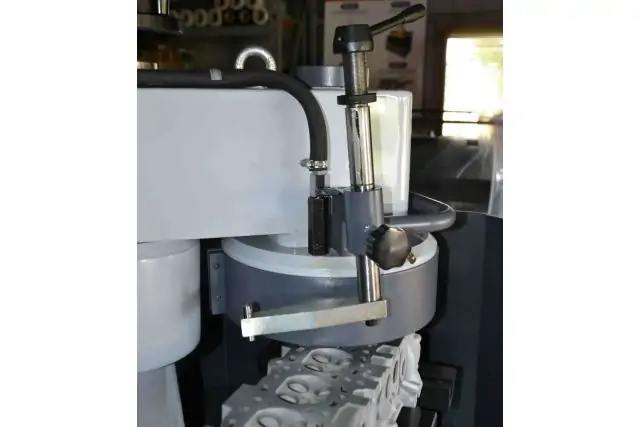

• Ручна вертикальна подача за допомогою маховика
• Автоматичне горизонтальне переміщення столу від окремого двигуна потужністю 0,12 кВт
• Швидкість подачі столу - 190 мм/хв
• Розмір столу - 295х750 мм

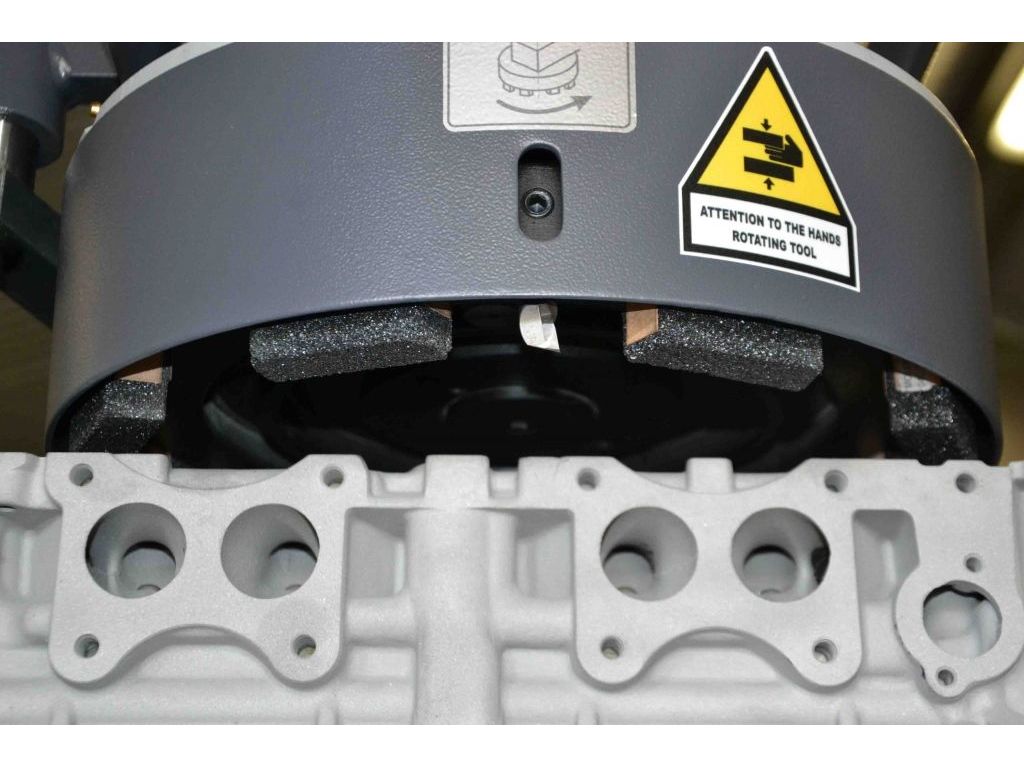

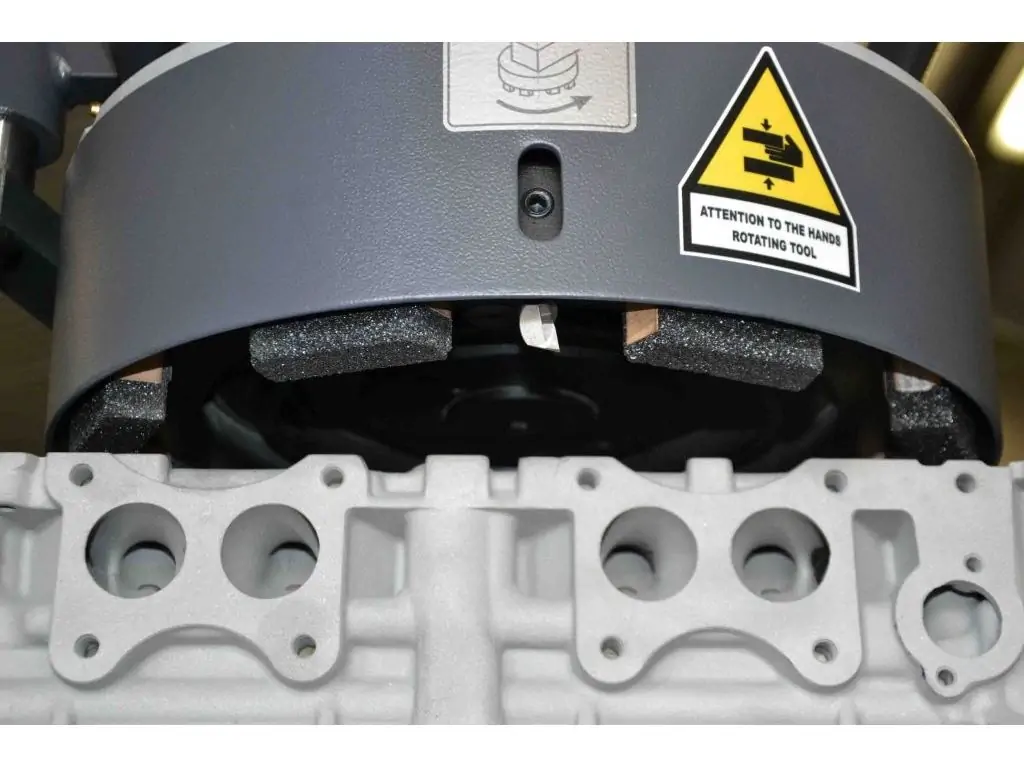

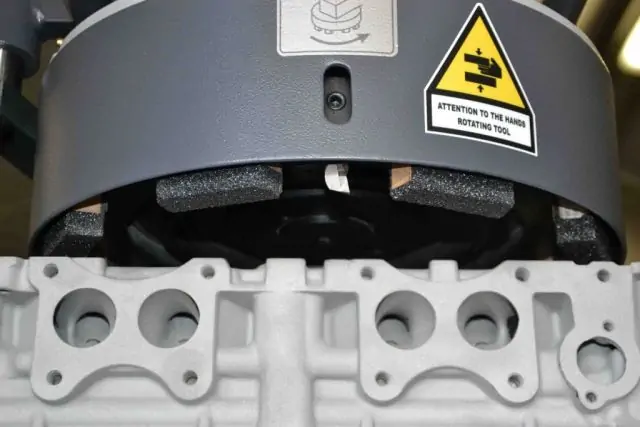

• Шліфувальний круг з сегментами Ø330 мм
• Різець 12x70 мм для обробки алюмінію
• Система охолодження ЗОР з окремим двигуном потужністю 0,11 кВт
• Прецизійні підшипники шпинделя
• Високоточні напрямні
• Захисний екран
• Жорстка чавунна станина
• Допоміжні опори для кріплення різних типів ГБЦ і БЦ
• Габаритні розміри (ДхШхВ) - 100х1100х1560 мм
• Вага - 430 кг.

Комплектація верстата для шліфування і фрезерування ГБЦ та БЦ Carmec SG-330

В стандартну комплектацію входять:

• Низьковольтні електричні елементи керування (24 В)
• Шліфувальна сегментна пластина в комплекті з 8 шліфувальних сегментів для чавуну
• Знімач для шліфування сегментної пластини
• Інструмент для шліфування алюмінієвих головок 12x70 мм
• 2 паралельні опори 352x140 мм, укомплектовані гвинтами та невеликими затискними блоками
• Набір гвинтів, гайок, затискачів та ключів

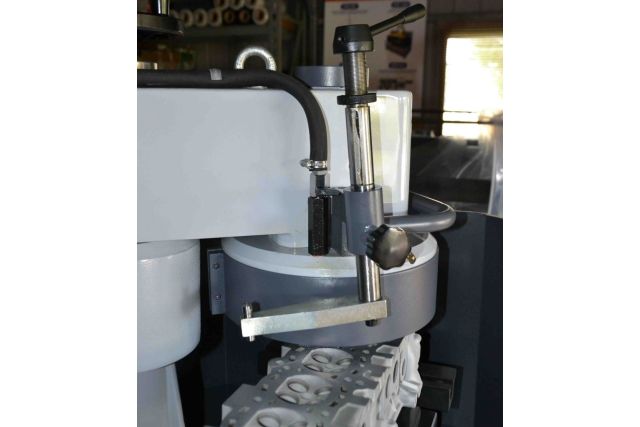

• Блок правки колеса
• Алмазний правник для шліфувального круга
• Металева нижня шафа
• Бризкозахисний екран
• Система охолодження з електричним насосом та відстійником
• Набір сервісних інструментів.

Часті запитання

Детальніше про верстати для шліфування і фрезерування ГБЦ та БЦ - у відповідях на часті запитання.

Які є види верстатів для обробки площин ГБЦ та БЦ?

Верстати для обробки площин ГБЦ і БЦ бувають шліфувальні, фрезерні та універсальні (можуть працювати в обох режимах).

Чи можна обробляти блок циліндрів на верстаті, призначеному для головок?

Можна за таких умов:

• Розміри столу дозволяють
• Є достатній хід по висоті
• Верстат має відповідні фіксатори
• Маса блока не перевищує допустиме навантаження.

Яка роль прецизійних підшипників шпинделя у верстаті для обробки площин ГБЦ і БЦ?

Високоточні підшипники забезпечують ідеальну осьову і радіальну точність шпинделя, що прямо впливає на якість фінішної обробки поверхні.

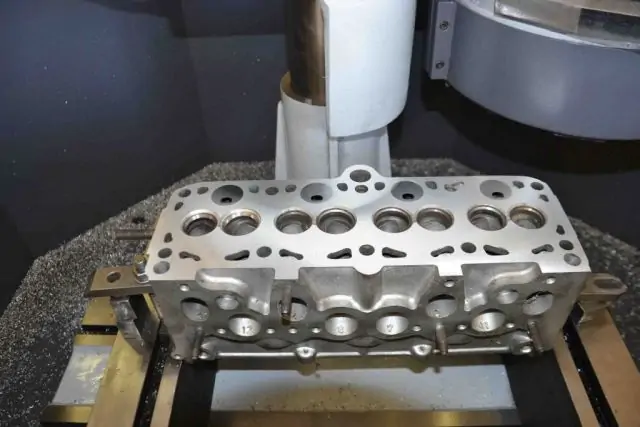

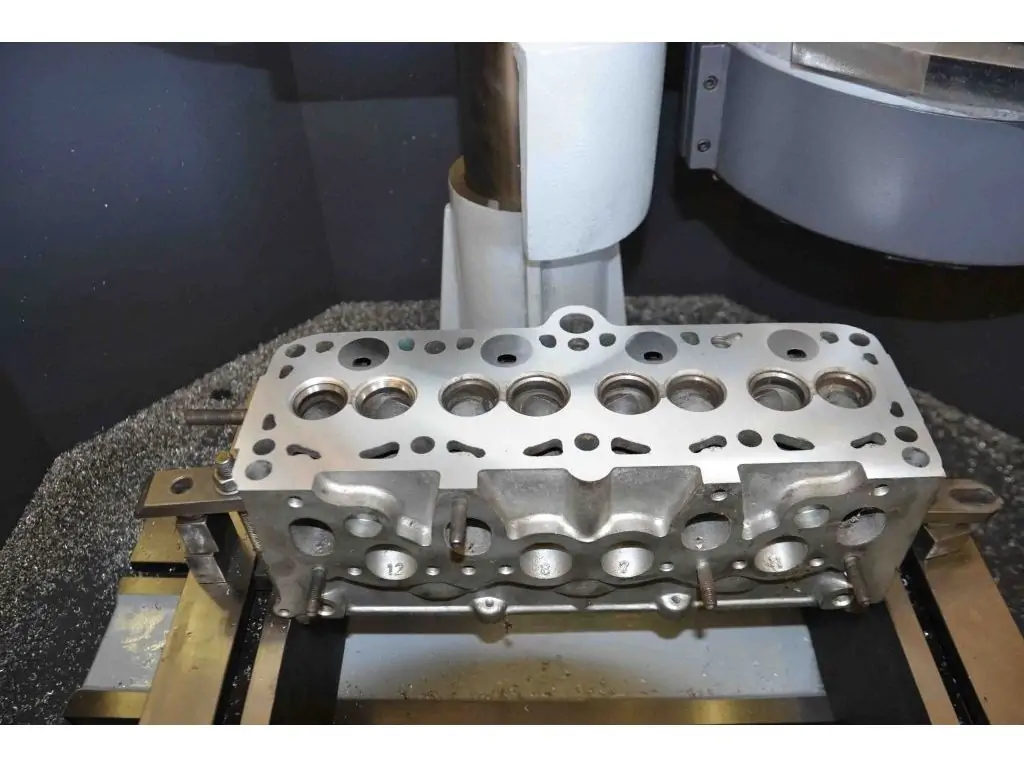

Як фіксується ГБЦ на верстаті для шліфування і фрезерування?

Для кріплення ГБЦ використовуються спеціальні універсальні та регульовані кронштейни і затискачі. Деталь фіксується лише за технологічні або штатні місця кріплення (наприклад, отвори під болти ГБЦ). Кріплення має бути достатньо жорстким, щоб утримати деталь, але не настільки сильним, щоб спричинити її вигин.

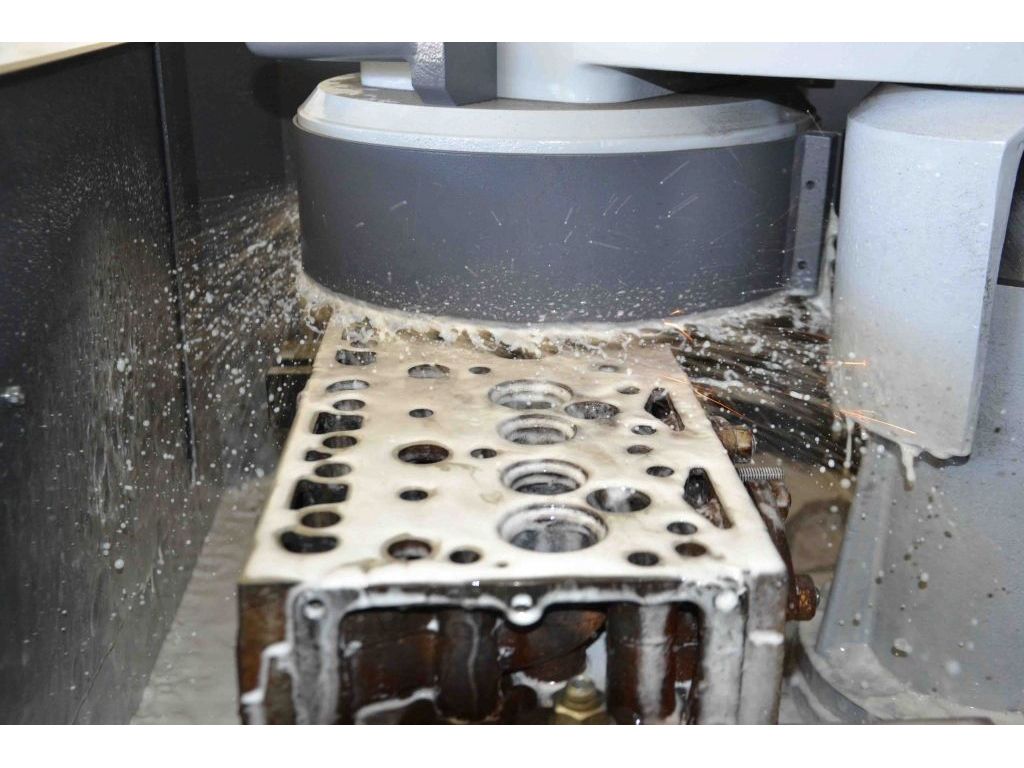

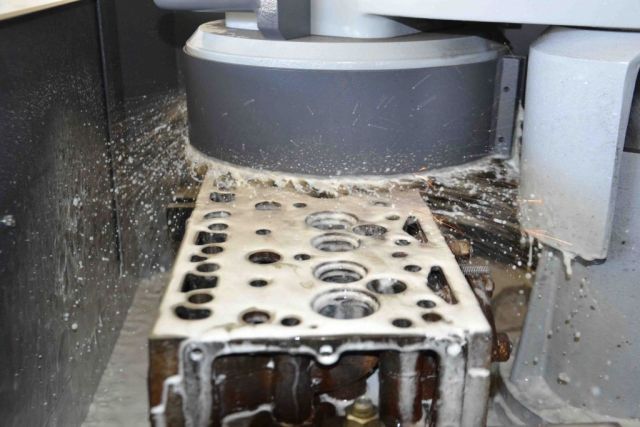

Яка функція системи ЗОР у верстаті для обробки площин ГБЦ і БЦ?

Система ЗОР запобігає перегріву деталі та шліфувального круга (забиванню абразиву), а також видаляє дрібний шлам і стружку із зони обробки, забезпечуючи чисту та точну роботу.
