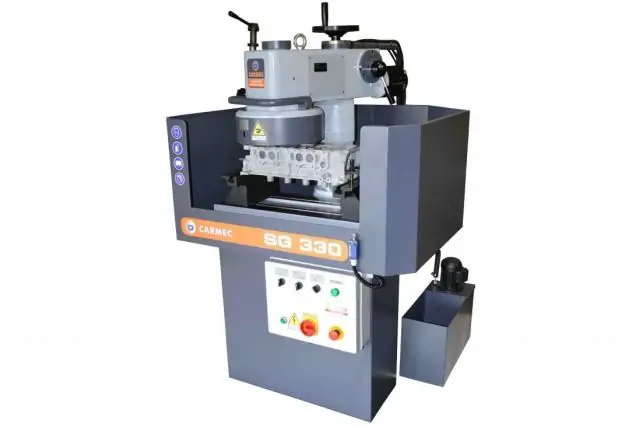

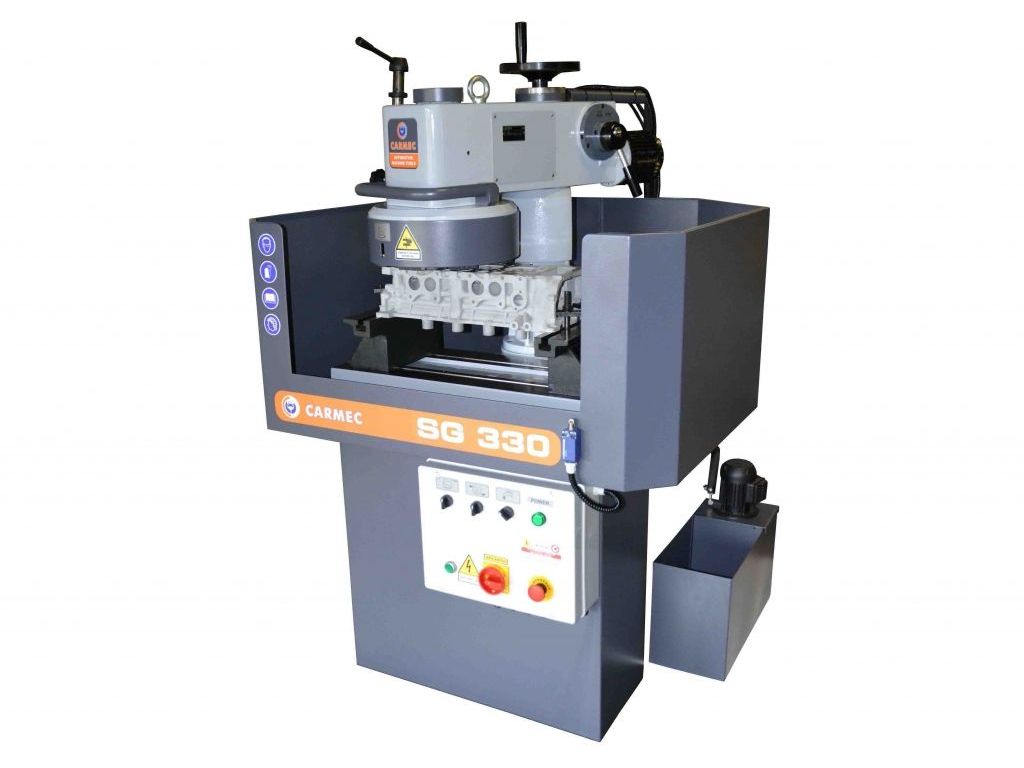

Станок для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330

Станок для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330 предназначен для высокоточной обработки плоскостей головок блока цилиндров (ГБЦ) и блоков цилиндров (БЦ) с целью восстановления плоскостности и герметичности прилегания. Позволяет выполнять как шлифование, так и фрезерование. Подходит для восстановления поверхностей алюминиевых и чугунных ГБЦ и БЦ, в том числе дизельных со стальными камерами предварительного сгорания. Максимальная длина обработки составляет 700 мм.

Шпиндель имеет вертикальный ход 205 мм с ручной подачей и 2 фиксированных скорости вращения (900 об/мин и 1400 об/мин). Горизонтальное перемещение стола производится автоматически от отдельного двигателя мощностью 0,12 кВт. В комплект поставки входят шлифовальный круг с сегментами Ø330 мм и резец для обработки алюминия 12x70 мм. Функционал и технические характеристики делают этот фрезерно-шлифовальный станок для ГБЦ и БЦ эффективным решением для обслуживания бензиновых и дизельных двигателей на СТО среднего размера.

Особенности станка для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330

• 2 метода обработки - шлифование и фрезерование
• Подходит для алюминиевых и чугунных ГБЦ и БЦ, в том числе дизельных со стальными камерами предварительного сгорания
• Максимальная площадь обработки – 700х180/ 600х225/ 500х260/ 400х285/ 350х300 мм
• Питание от трехфазной сети
• Асинхронный двигатель мощностью 1,5 кВт

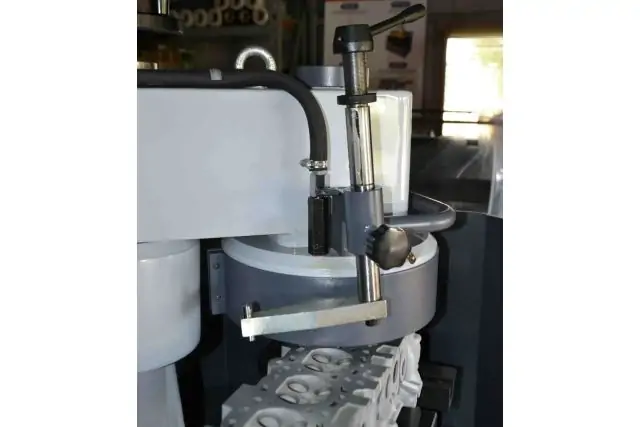

• Ручная вертикальная подача с помощью маховика
• Автоматическое горизонтальное перемещение стола от отдельного двигателя мощностью 0,12 кВт
• Скорость подачи стола – 190 мм/мин
• Размер стола – 295х750 мм
• Шлифовальный круг с сегментами Ø330 мм
• Резец 12x70 мм для обработки алюминия
• Система охлаждения СОЖ с отдельным двигателем мощностью 0,11 кВт
• Прецизионные подшипники шпинделя
• Высокоточные направляющие
• Защитный экран
• Жесткая чугунная станина
• Вспомогательные опоры для крепления разных типов ГБЦ и БЦ
• Габаритные размеры (ДхШхВ) – 100х1100х1560 мм
• Вес – 430 кг.

Комплектация станка для шлифования и фрезерования ГБЦ и БЦ Carmec SG-330

В стандартную комплектацию входят:

• Низковольтные электрические элементы управления (24 В)

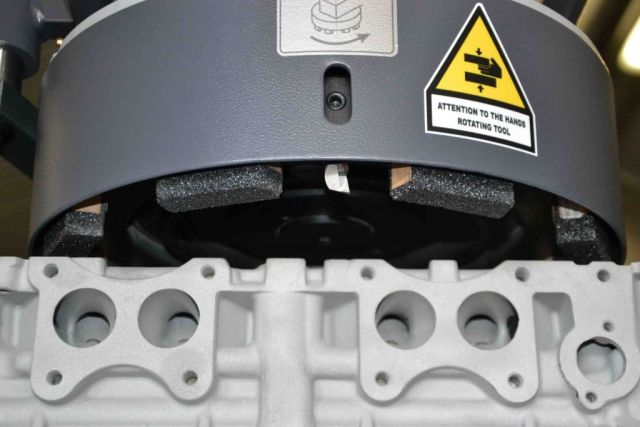

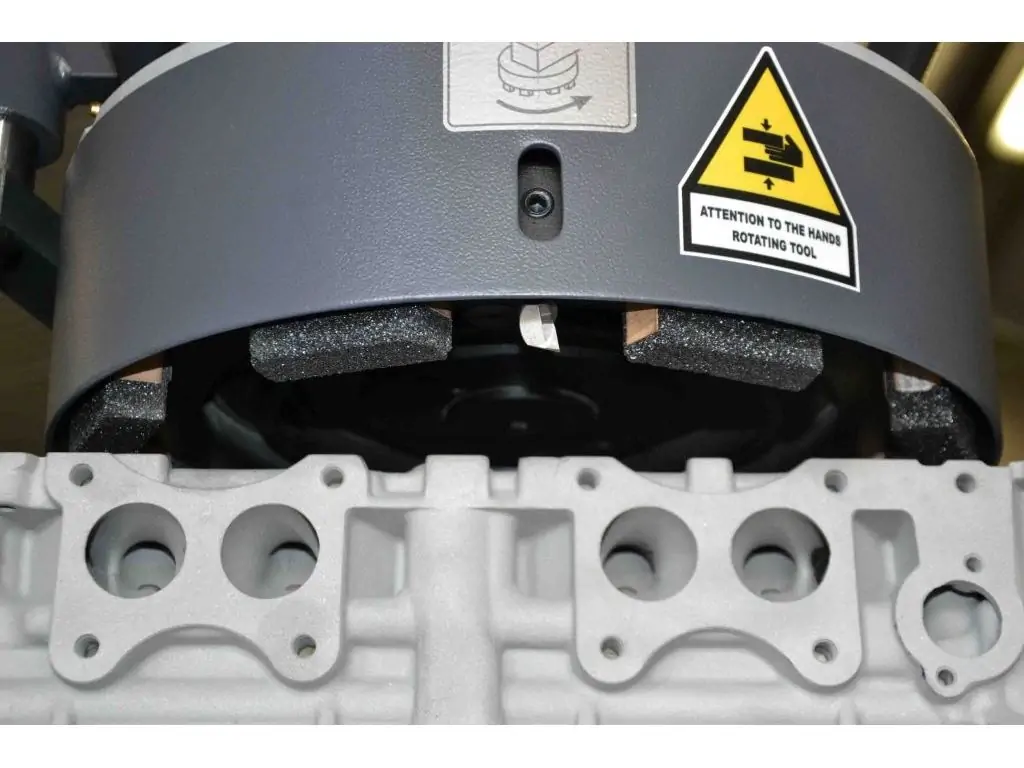

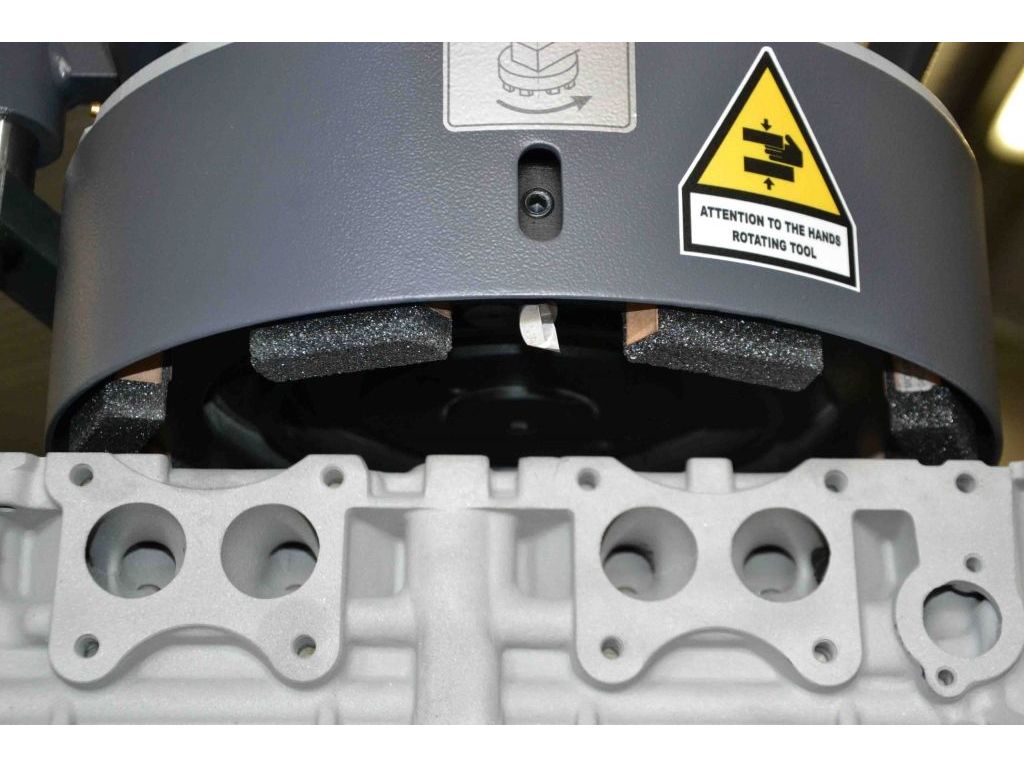

• Шлифовальная сегментная пластина в комплекте из 8 шлифовальных сегментов для чугуна
• Съемник для шлифовки сегментной пластины
• Инструмент для шлифования алюминиевых головок 12x70 мм
• 2 параллельные опоры 352x140 мм, укомплектованные винтами и небольшими зажимными блоками
• Набор винтов, гаек, зажимов и ключей
• Блок правки колеса

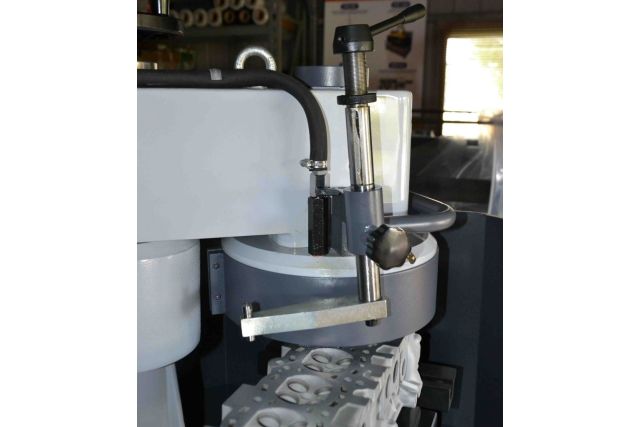

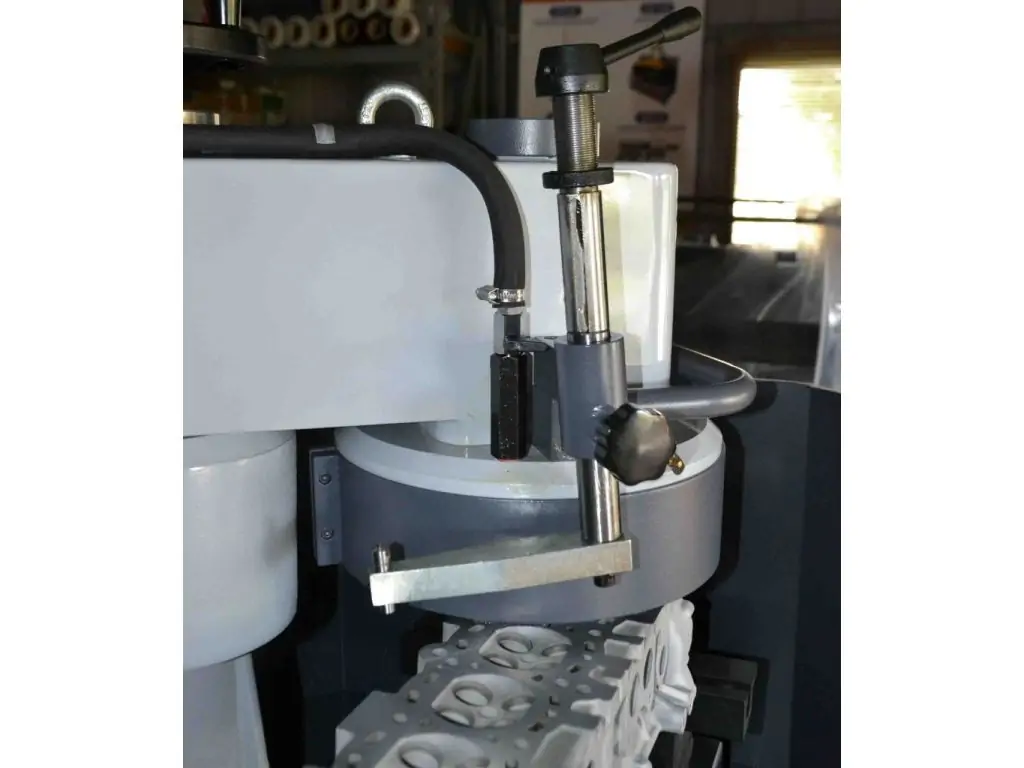

• Алмазный правщик для шлифовального круга
• Металлический нижний шкаф
• Брызгозащитный экран
• Система охлаждения с электрическим насосом и отстойником
• Набор инструментов.

Частые вопросы

Подробнее о станках для шлифования и фрезерования ГБЦ и БЦ – в ответах на частые вопросы.

Какие есть виды станков для обработки плоскостей ГБЦ и БЦ?

Станки для обработки плоскостей ГБЦ и БЦ бывают шлифовальные, фрезерные и универсальные (могут работать в обоих режимах).

Можно ли обрабатывать блок цилиндров на станке, предназначенном для головок?

Можно при следующих условиях:

• Размеры стола позволяют
• Есть достаточный ход по высоте
• Станок имеет соответствующие фиксаторы
• Масса блока не превышает допустимую нагрузку.

Какая роль прецизионных подшипников шпинделя в станке для обработки плоскостей ГБЦ и БЦ?

Высокоточные подшипники обеспечивают идеальную осевую и радиальную точность шпинделя, что прямо влияет на качество финишной обработки поверхности.

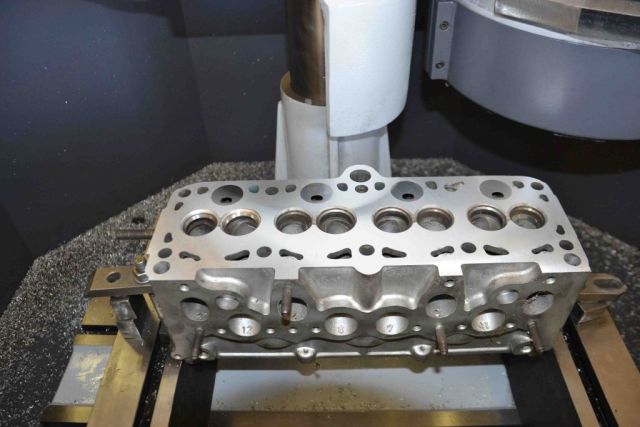

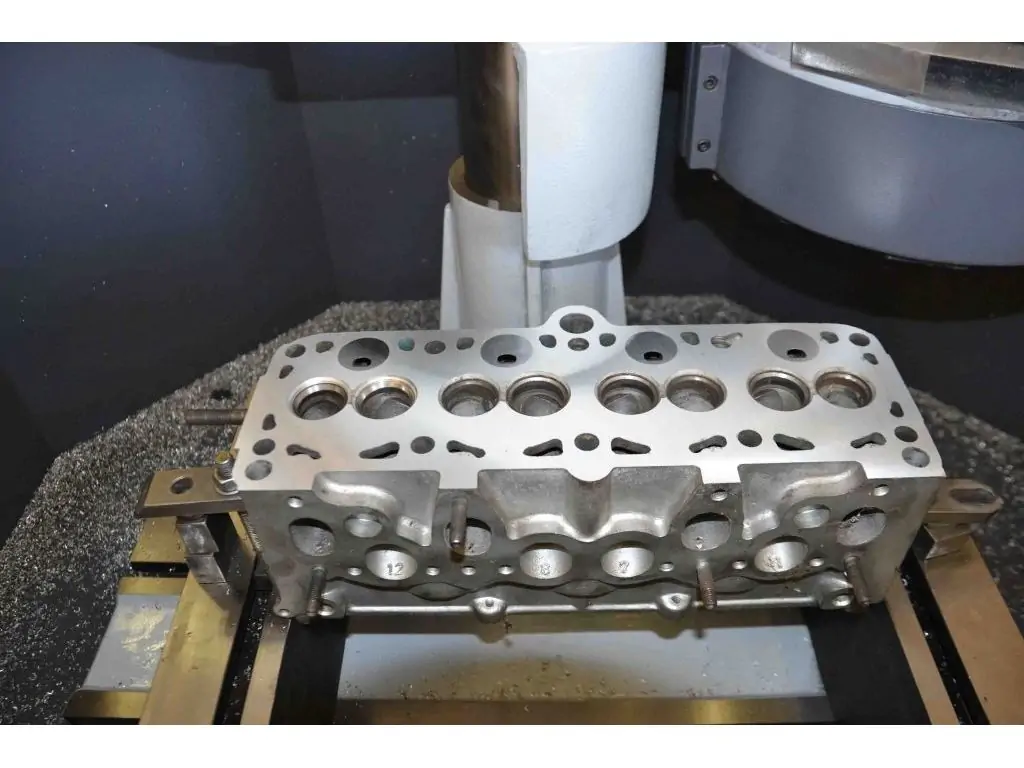

Как фиксируется ГБЦ на станке для шлифования и фрезерования?

Для крепления ГБЦ используются специальные универсальные и регулируемые кронштейны и зажимы. Деталь фиксируется только за технологические или штатные места крепления (например, отверстия под болты ГБЦ). Крепление должно быть достаточно жестким, чтобы удержать деталь, но не настолько сильным, чтобы вызвать ее изгиб.

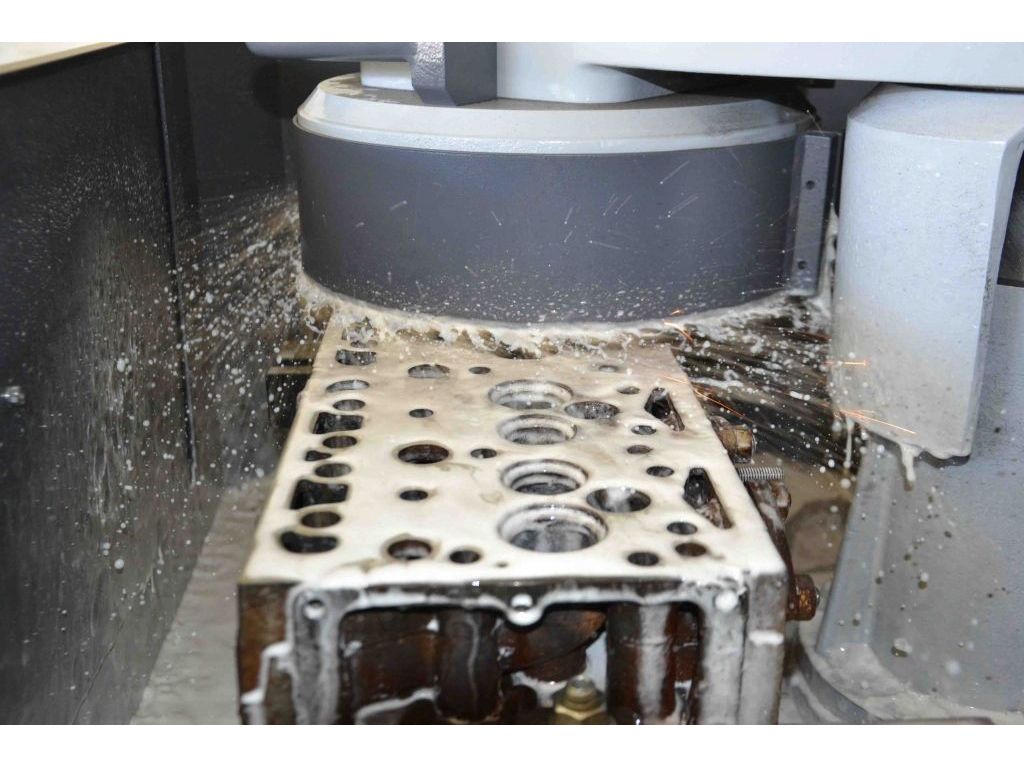

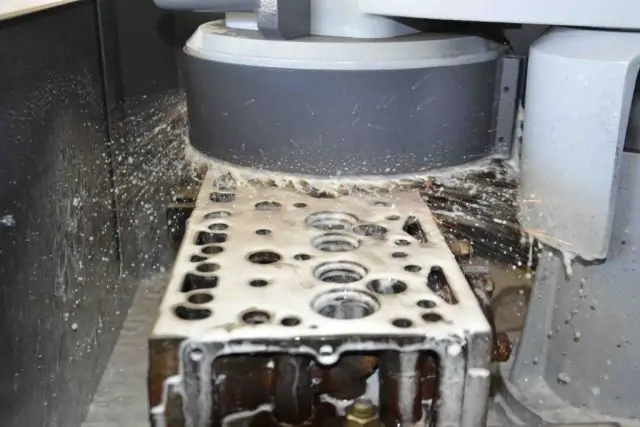

Какая функция системы СОЖ в станке для обработки плоскостей ГБЦ и БЦ?

Система СОЖ предотвращает перегрев детали и шлифовального круга (забивание абразива), а также удаляет мелкий шлам и стружку из зоны обработки, обеспечивая чистую и точную работу.
