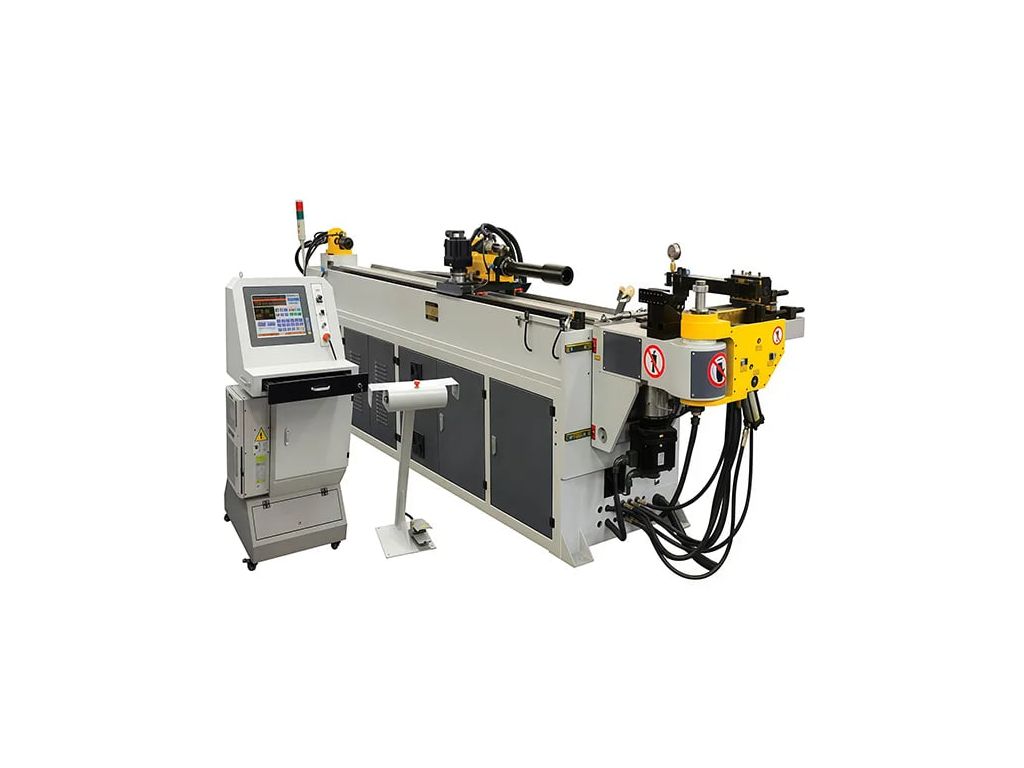

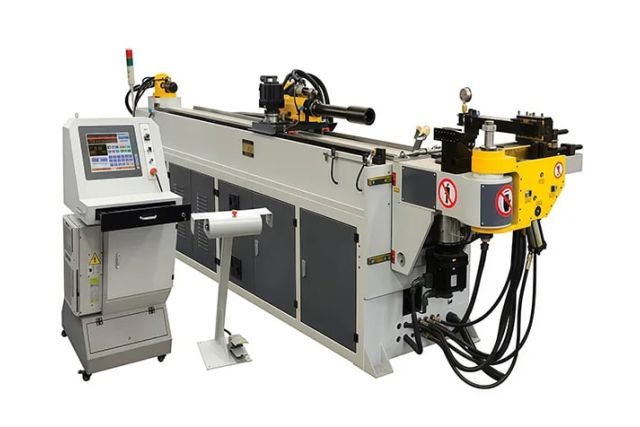

Автоматический дорновый трубогиб с ЧПУ MAST CNC MACHINEN DW50CNC-3A-1SV

Автоматический дорновый трубогиб с ЧПУ MAST CNC MACHINEN DW50CNC-3A-1SV – это высокотехнологичное оборудование для высокоточной гибки труб при серийном производстве сложных трубных деталей. Рассчитан на работу с трубами диаметром до 50 мм (в зависимости от материала и толщины стенки). Угол гибки – до 190°. Гибка осуществляется за счет комплекта пресс-форм с дорновой оправкой, который предотвращает сплющивание трубы, сохраняет внутреннее сечение и обеспечивает идеальную геометрию сгиба даже на малых радиусах.

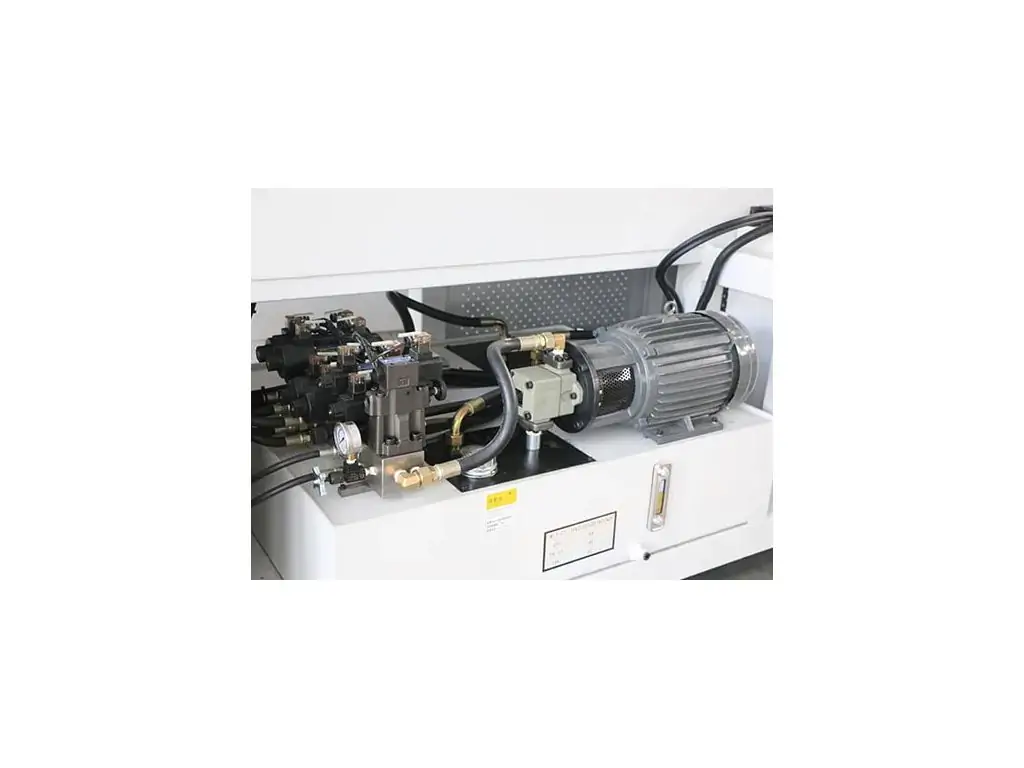

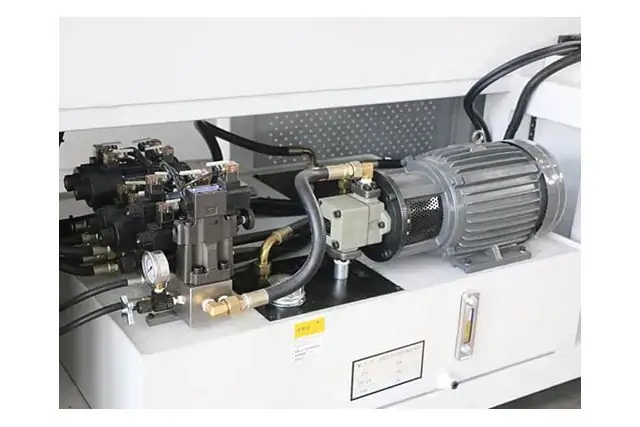

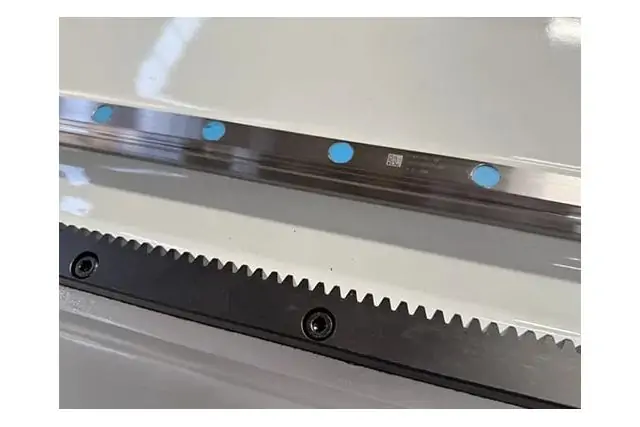

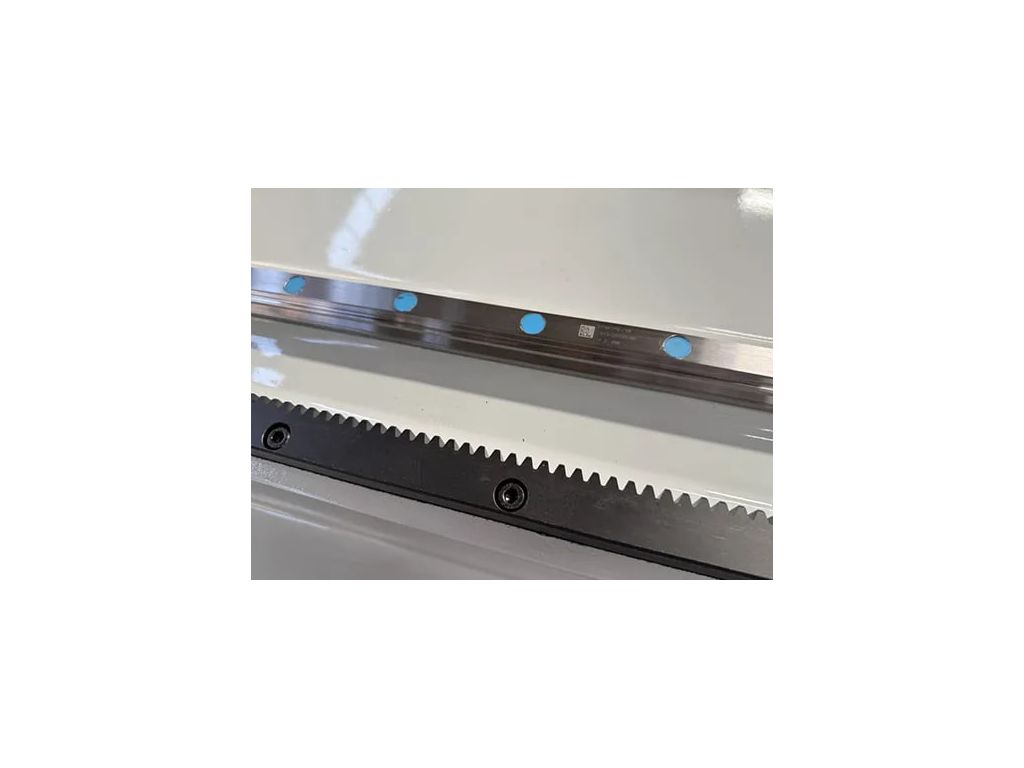

Подача трубы (ось Х), оборот трубы вокруг оси (ось Y), угол и радиус гибки (ось С) сервоприводные и управляются системой ЧПУ. Программирование последовательности сгибов, компенсация пружинного возврата, диагностика ошибок и память программ обеспечивают чрезвычайно высокую точность, повторяемость и производительность. Сервопривод по оси Х обеспечивает высокую точность позиционирования и плавное движение без рывков. Сервопривод вращающейся оси Y позволяет получать пространственные детали без переустановки заготовки. Благодаря промышленной гидравлике с пропорциональными клапанами этот автоматический трубогиб с ЧПУ обеспечивает плавную и контролируемую гибку.

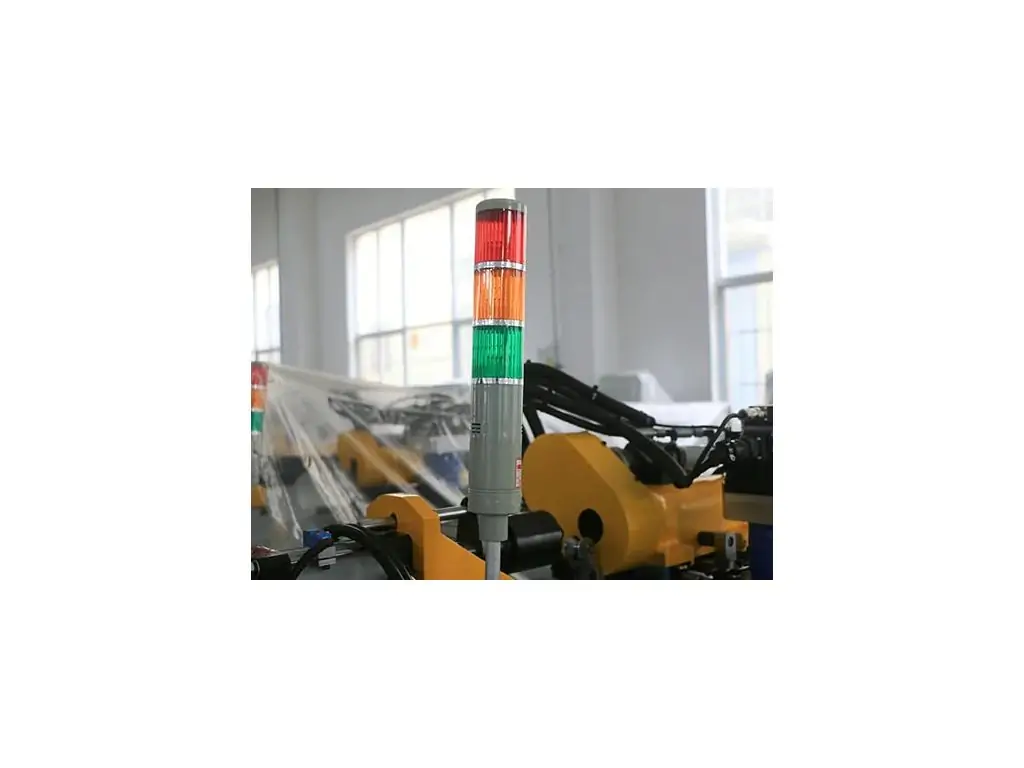

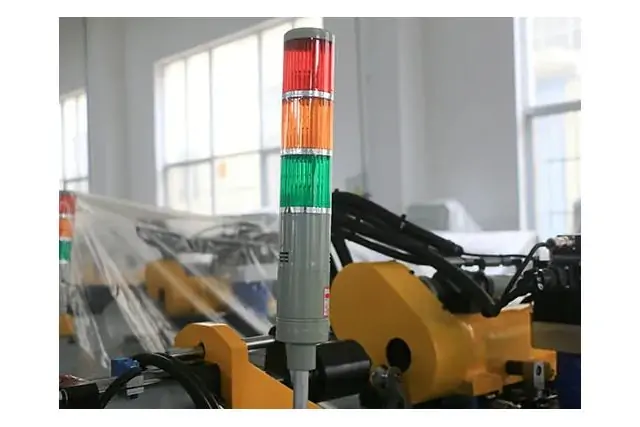

Особенности автоматического дорнового трубогиба с ЧПУ MAST CNC MACHINEN DW50CNC-3A-1SV

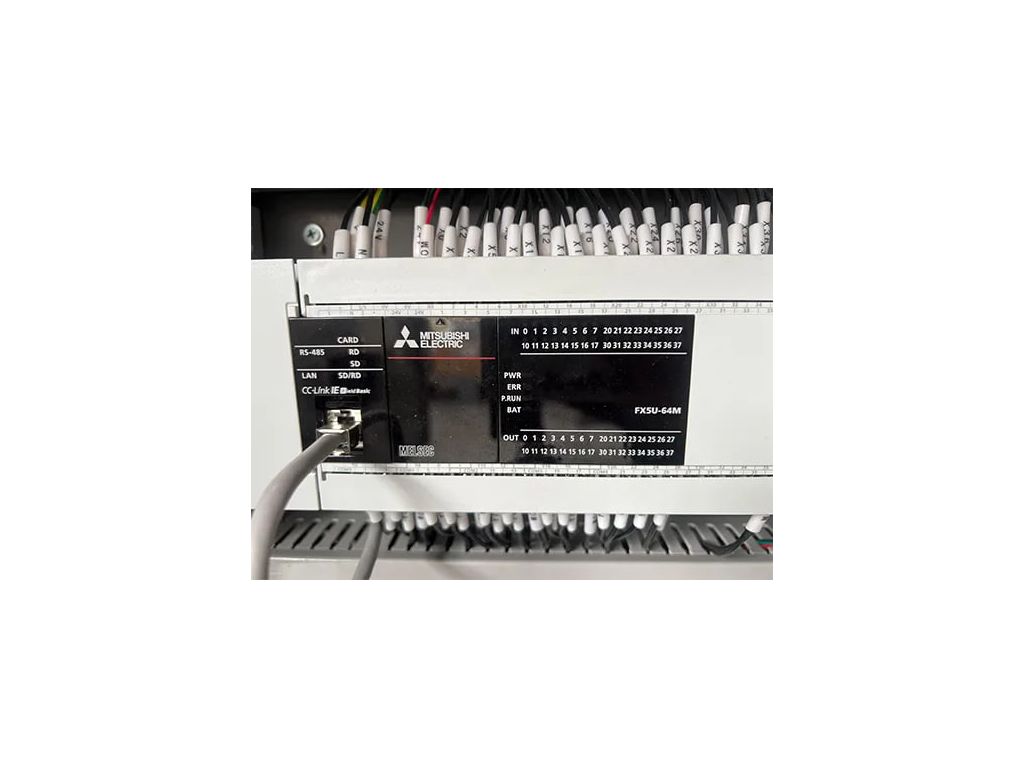

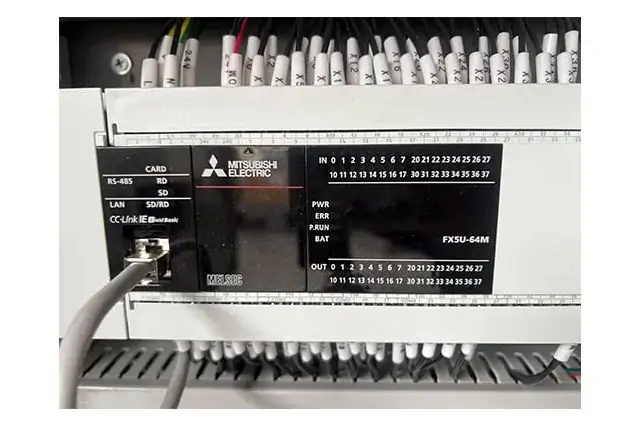

• Система управления PLC обеспечивает легкий доступ к автоматическому и ручному режимам работы

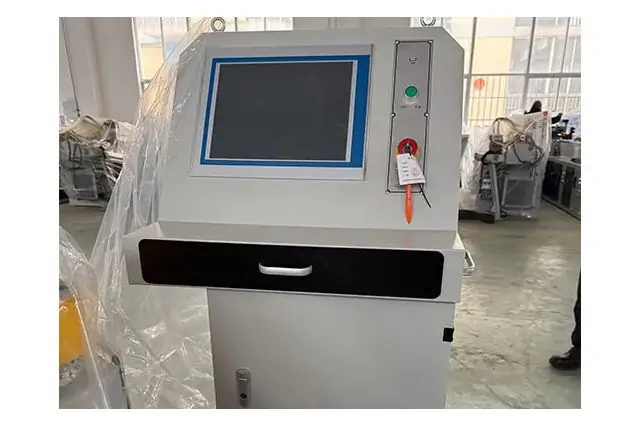

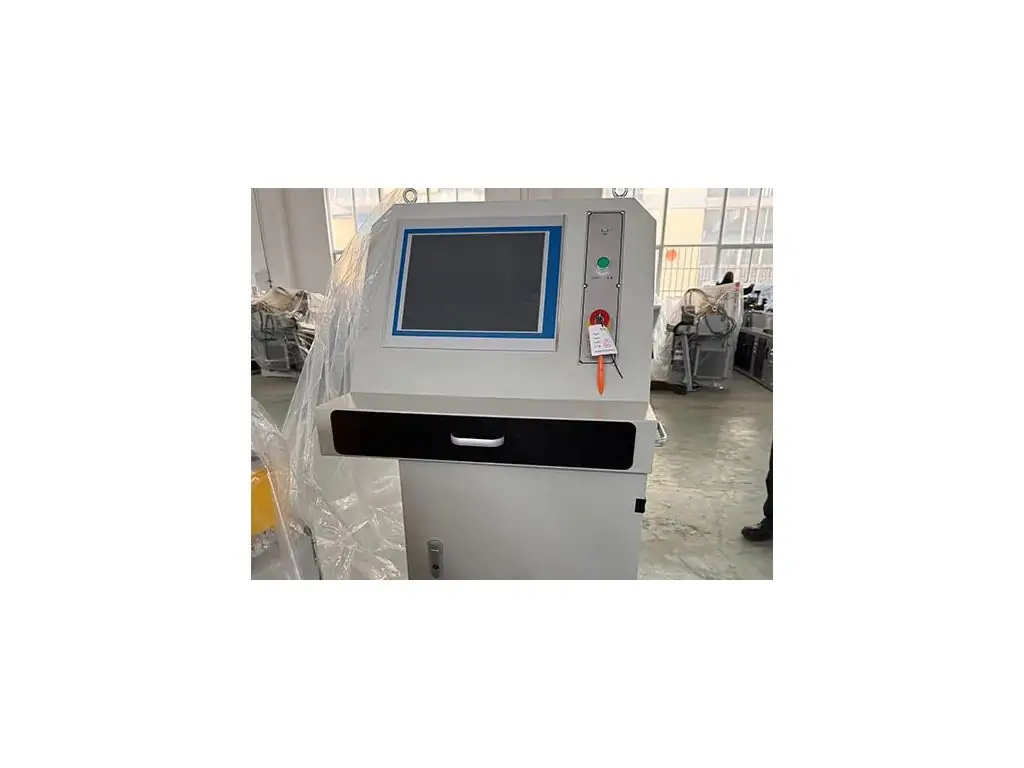

• Интерактивный сенсорный экран позволяет оператору легко и быстро управлять машиной
• Гибридное управление – электрическое (сервопривод) + гидравлическое
• ЧПУ управление осями: гибка, подача, вращение + функция проталкивания (метод гибки, при котором пресс-форма (гибочный ролик) перемещается на несколько градусов, а затем труба проталкивается через набор роликов для создания изгиба большого радиуса)
• Зажимная матрица, основной зажим и вспомогательный зажим с гидравлическим приводом
• Ножная педаль цикл Start-E-Stop

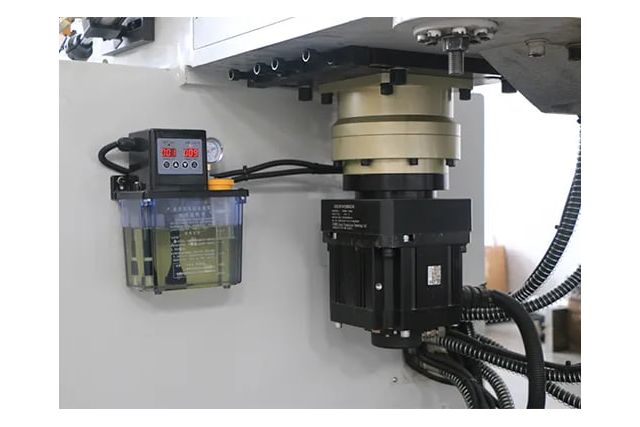

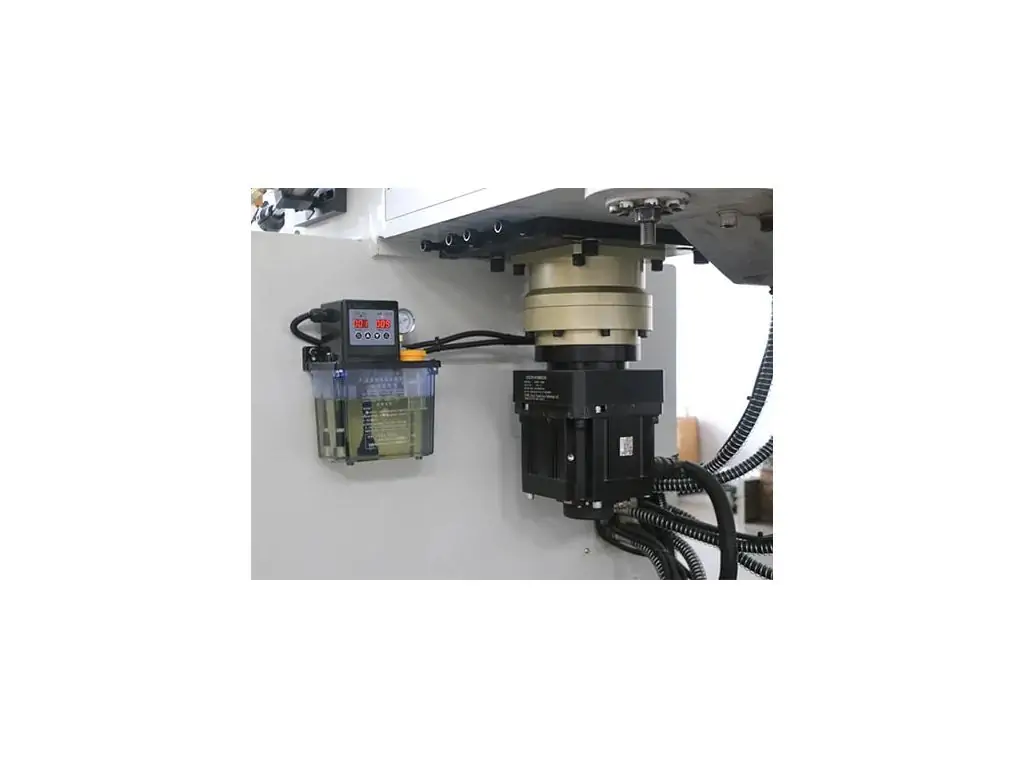

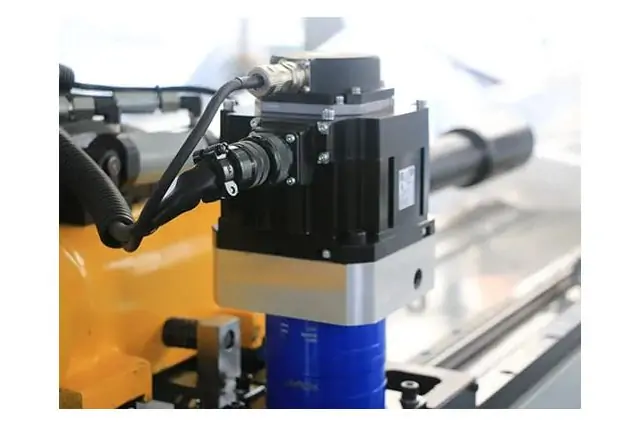

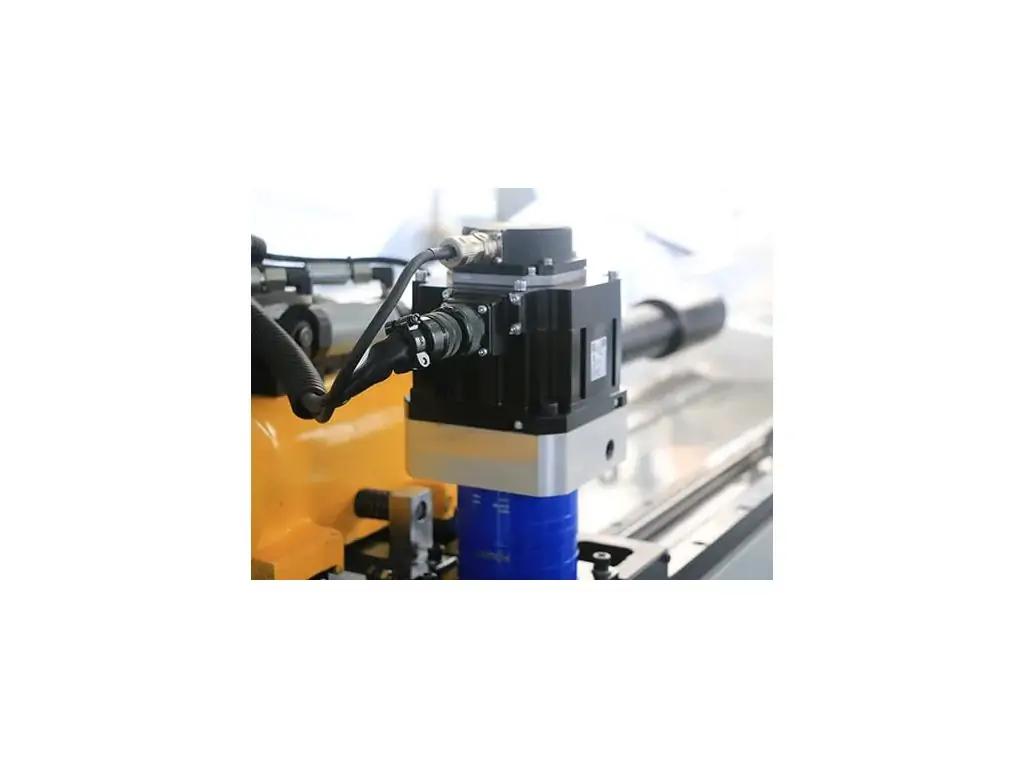

• Ось С (гибка) управляется серводвигателем с редукторной передачей, точность ±0,1°

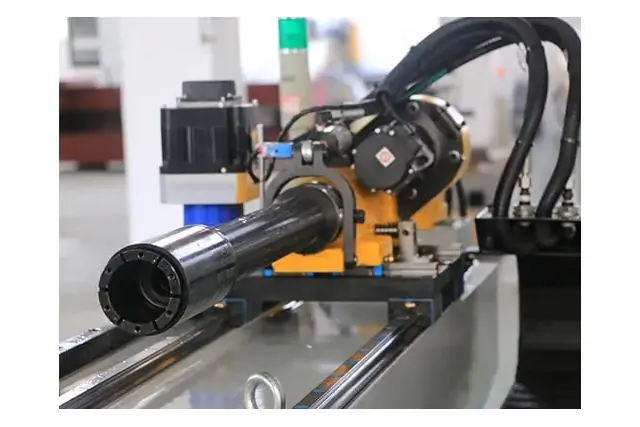

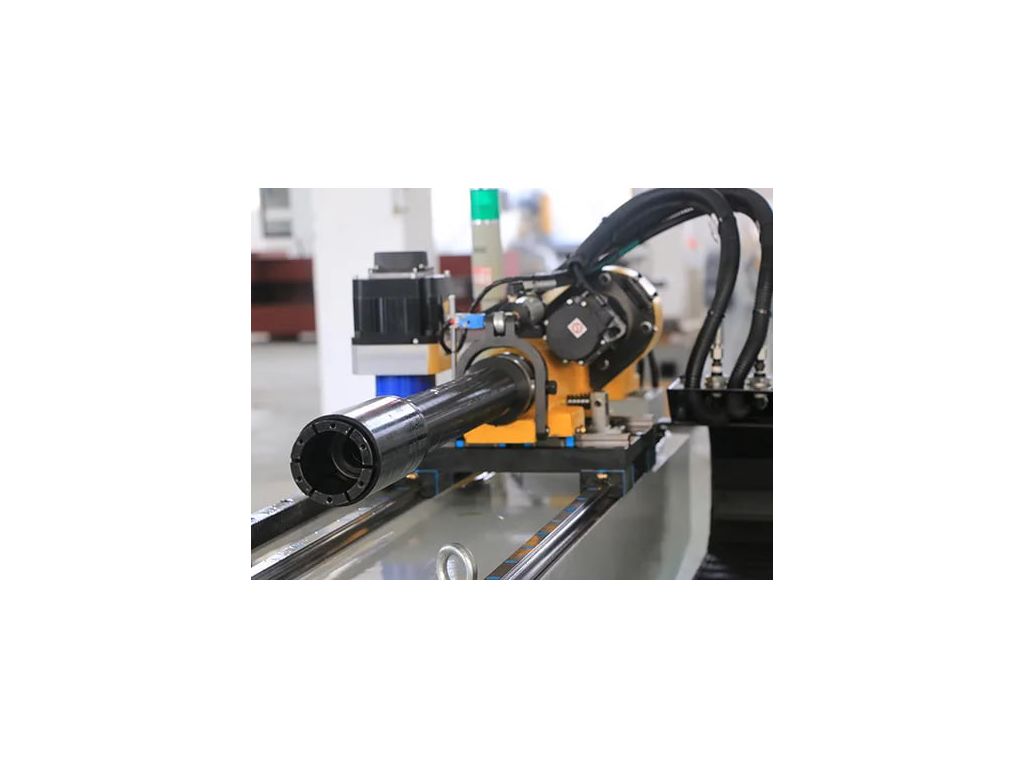

• Гидравлический цанговый зажим трубы, оборот (ось В) за счет сервопривода.

Частые вопросы

Лучше разобраться в особенностях трубогибов с ЧПУ помогут ответы на вопросы.

Чем дорновый трубогиб отличается от бездорнового?

Дорновый трубогиб имеет внутреннюю опору (дорн), которая поддерживает трубу изнутри во время гибки. Это позволяет избежать сплющивания, изломов и волн, особенно на тонкостенных трубах и малых радиусах.

Как трубогиб с ЧПУ достигает точно заданного угла гибки?

Угол гибки контролируется энкодером или датчиком положения, а ЧПУ останавливает процесс точно в заданной точке с учетом компенсации пружинного возврата материала.

Что такое складковыглаживатель и какая его роль в трубогибе?

Складковыглаживатель – это специальная деталь, устанавливаемая непосредственно перед гибочным роликом. Его предназначение – предотвратить образование складок на внутреннем радиусе изгиба, особенно при малых радиусах и тонких стенках.

Зачем трубогибу нужна ось оборота?

Ось оборота позволяет поворачивать трубу между сгибами и изготавливать пространственные (3D) детали за одну установку, без ручного переворачивания заготовки.

Зачем в трубогибе прижимная матрица?

Прижимная матрица фиксирует трубу от проворачивания и обеспечивает точное позиционирование. Работает синхронно с формирующей матрицей.
