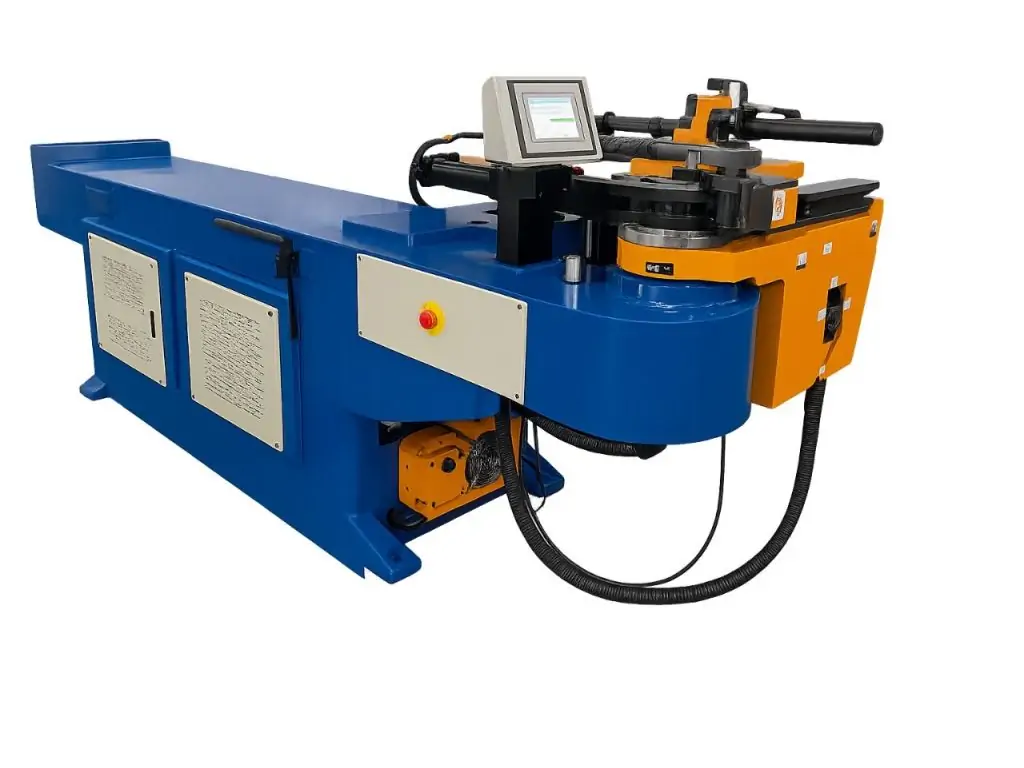

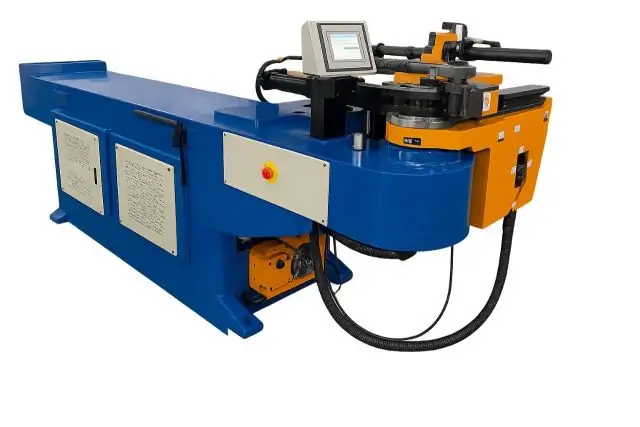

Полуавтоматический трубогибочный станок DW38NC

Полуавтоматический трубогибочный станок DW38NC предназначен для холодной гибки металлических труб диаметром до 38 мм под углом до 190˚. Максимальная толщина стенки трубы – 3 мм для цветных металлов, 2 мм для низкоуглеродистой стали и 1 мм для нержавеющей стали. Гибка осуществляется с помощью гидравлического привода, что обеспечивает стабильность и плавность работы даже на небольших угловых перемещениях. Подача и позиционирование трубы выполняются вручную.

На станке установлен электронный контроллер NC, синхронизированный с гидравлической системой. Контроллер автоматически настраивает усилие и регулирует скорость гибки, что обеспечивает отсутствие рывков и снижение риска вмятин или изменения овальности трубы. Может сохранять несколько программ и последовательностей гибки, что значительно сокращает время настроек. В комплект поставки входит набор матриц, дорнов и клиньев, благодаря чему можно быстро изменять конфигурации для разных диаметров и радиусов. Высокая точность работы, а также повторяемость и стабильность обработки делают этот трубогиб с электронным контроллером эффективным решением для серийного производства и изготовления сложных деталей.

Особенности полуавтоматического трубогибочного станка DW38NC

• Максимальный диаметр трубы – 38 мм
• Максимальная длина трубы – 1600 мм
• Толщина стенки трубы – 3 мм цветные металлы/ 2 мм низкоуглеродистая сталь/1 мм нержавеющая сталь
• Угол гибки – 0-190˚
• Максимальный радиус гибки – 260 мм
• Скорость гибки - 30-150˚/с
• Гибка с помощью гидравлического привода
• Мощность двигателя – 4 кВт
• Ручная подача и позиционирование трубы
• Автоматическая гибка, остановка и возврат в исходную позицию
• Электронный контроллер NC
• Синхронизация контроллера с гидравлической системой
• Автоматическая настройка усилия гибки
• Высокая точность установки угла гибки
• Высокая повторяемость в серийной работе
• Автоматический контроль скорости гибки
• Память программ и последовательностей
• Отображение параметров обработки на сенсорном экране
• Усиленная опора гидравлического цилиндра
• Жесткие направляющие для движущихся элементов
• Жесткая сварная станина из толстостенного листового металла
• Вес – 900 кг.

Частые вопросы

Чтобы больше узнать о полуавтоматических трубогибочных станках с числовым управлением, просмотрите ответы на частые вопросы.

Чем полуавтоматический трубогибочный станок отличается от ручного?

Полуавтоматический станок имеет гидравлический привод, создающий усиленное усилие гибки, тогда как в ручном всю силу формирует оператор.

Какие преимущества в трубогибочном станке обеспечивает электронный контроллер?

Электронный контроллер позволяет точно выставить угол гибки, сохранить программы для разных деталей и обеспечить высокую точность и повторяемость результатов. Без него оператору пришлось бы каждый раз вручную контролировать угол, что снижает точность и производительность.

Какие преимущества для трубогибочного станка дает автоматический контроль скорости гибки?

Автоматический контроль скорости гибки обеспечивает точное достижение угла гибки и его безопасное завершение, позволяет избежать перегиба и изменения овальности трубы.

Какие операции в полуавтоматическом трубогибочном станке выполняются вручную?

В полуавтоматических станках вручную выполняются подача трубы и ее вращение между шагами.

Может ли полуавтоматический трубогибочный станок работать с профильными трубами?

Да, но при наличии специальных матриц для квадратного или прямоугольного профиля. Также профильная труба требует более точной поддержки, чтобы избежать складки на внутренней стороне сгиба.
