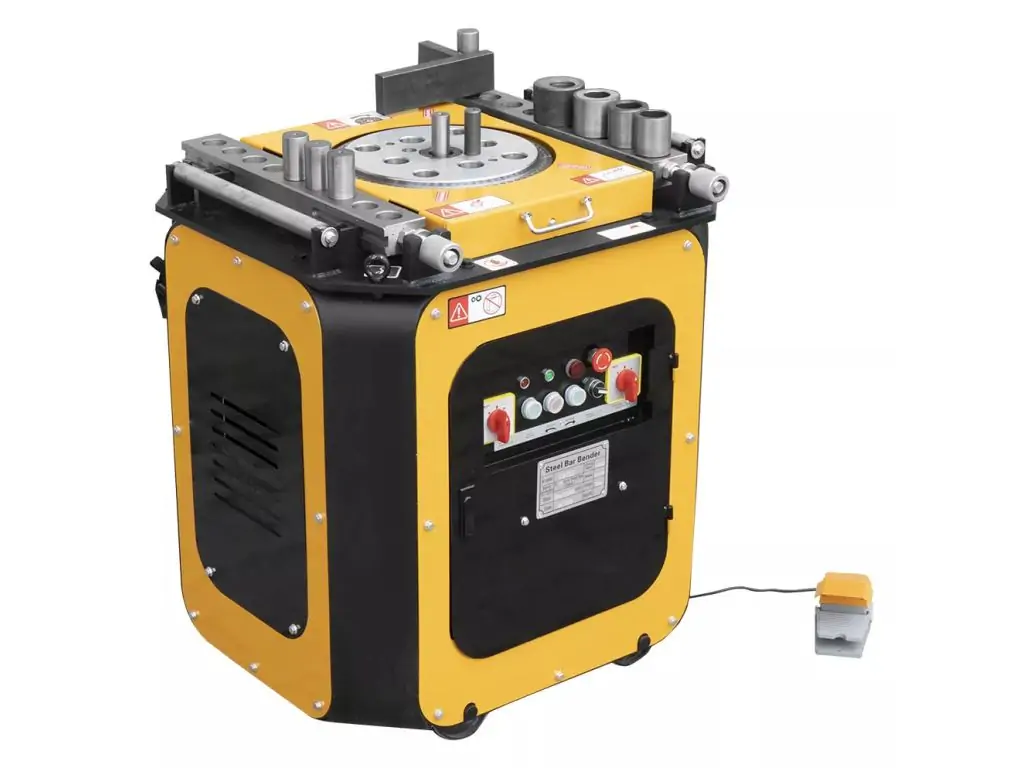

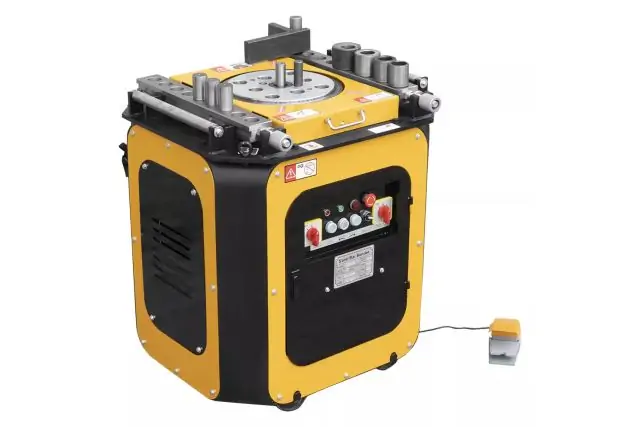

Станок для гибки арматуры METCOR GW42E 6-40 мм

Станок для гибки арматуры METCOR GW42E 6-40 мм - это профессиональное электромеханическое оборудование для быстрой и точной гибки стальной арматуры разных диаметров. Электродвигатель мощностью 3 кВт работает через редуктор, что обеспечивает высокий крутящий момент на рабочем диске и позволяет сгибать арматурные прутки диаметром 6-40 мм при прочности до 450 Н/мм² и диаметром до 32 мм при прочности до 650 Н/мм².

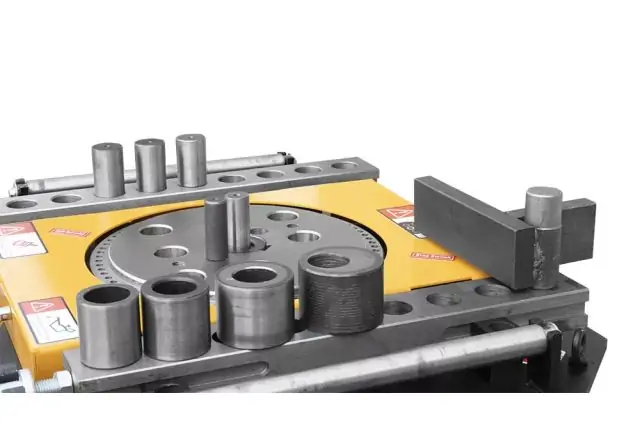

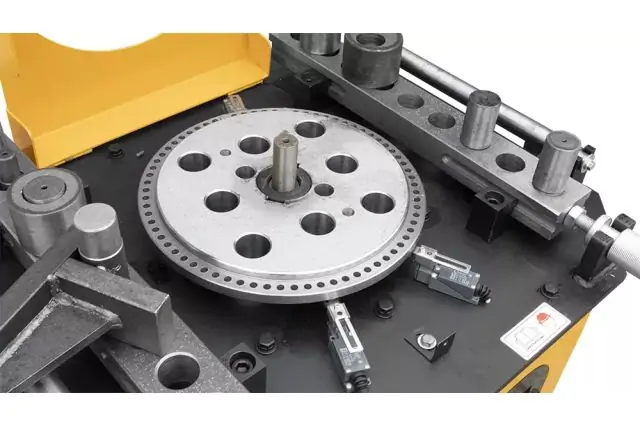

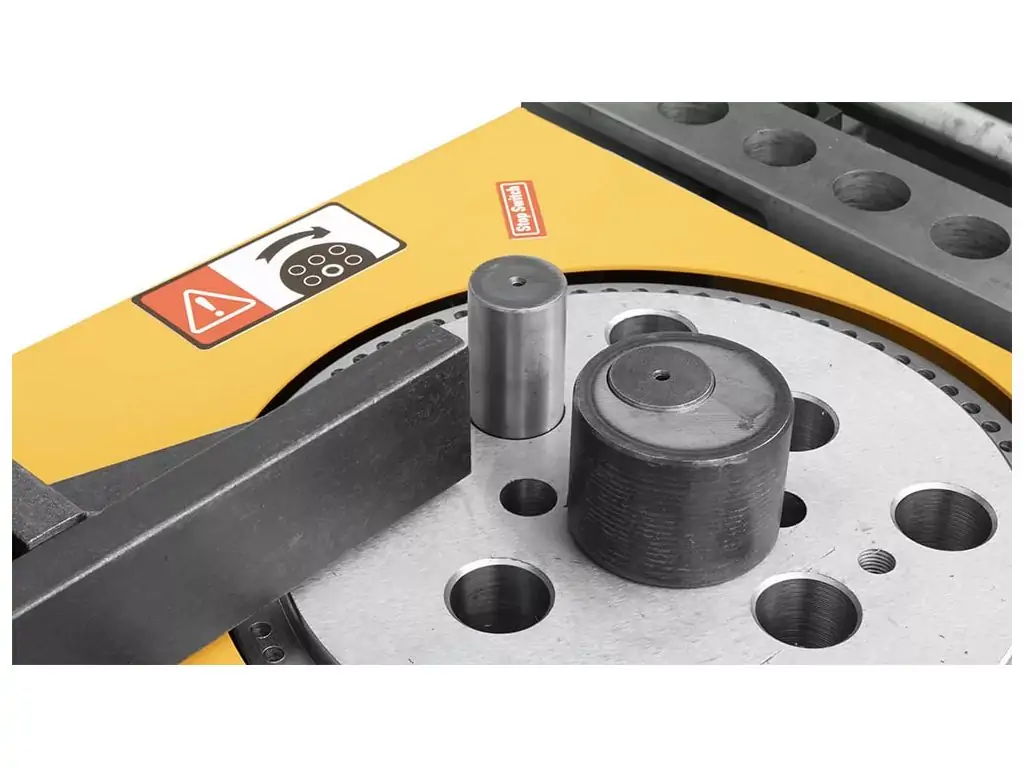

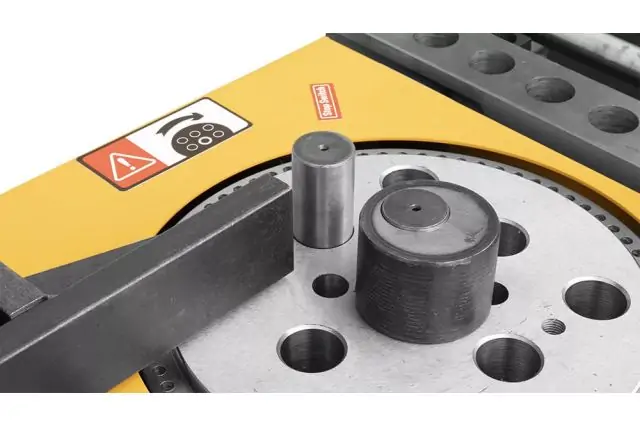

Массивный горизонтальный гибочный диск имеет систему отверстий, в которые вставляются центральный, гибочный и упорный штифты. Переставляя их, можно изменять радиус гибки и схему опоры (одинарный, двойной изгиб и т.д.). Система концевых выключателей обеспечивает высокую повторяемость и точность углов. Возможность предварительной установки нескольких фиксированных углов гибки и одновременной гибки нескольких прутков меньшего диаметра существенно повышает производительность, что делает этот арматурогиб электрический эффективным для серийного производства.

Особенности станка для гибки арматуры METCOR GW42E 6-40 мм

• Диаметр арматуры - 6-40 мм при 450 Н/мм²; до 32 мм при 650 Н/мм²
• Электромеханический привод
• Мощность двигателя - 3 кВт
• Напряжение питания - 400 В
• Редукторная передача
• Полностью закрытый редуктор

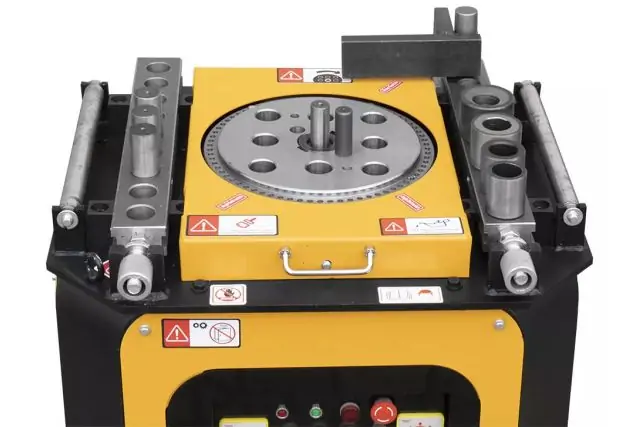

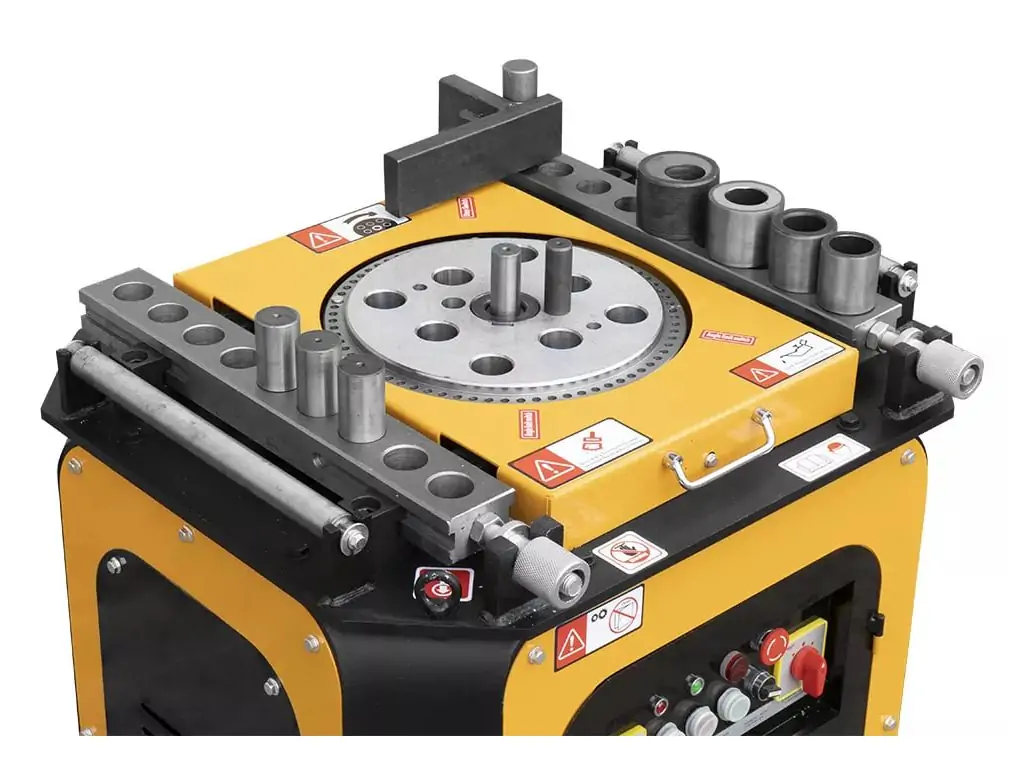

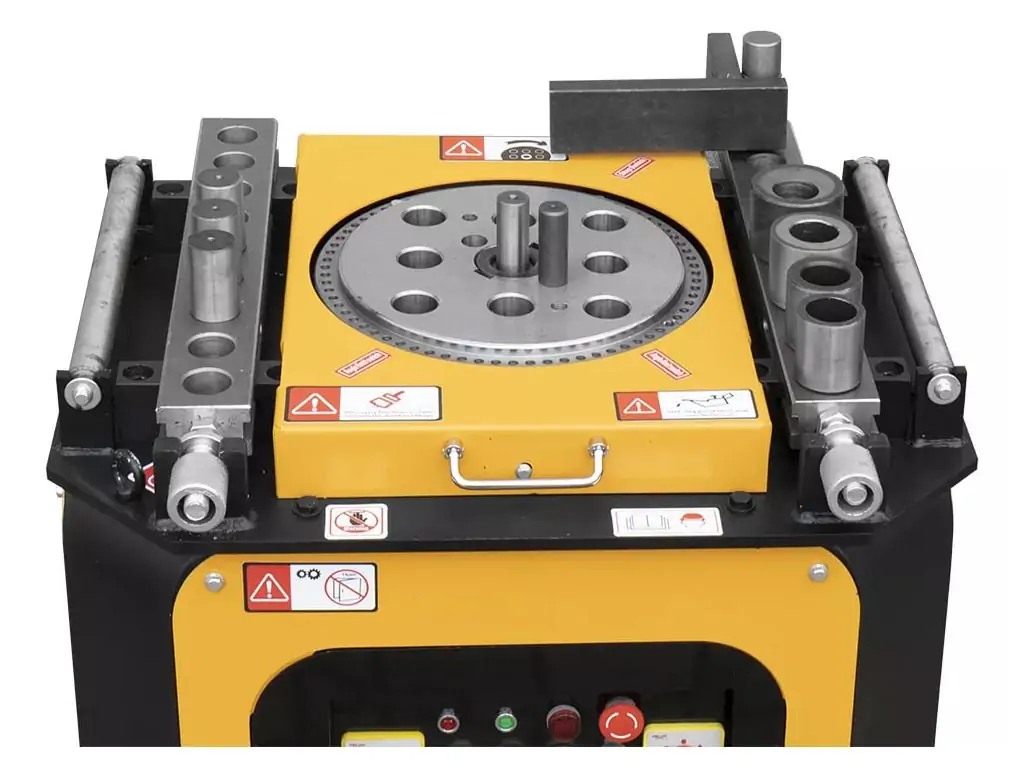

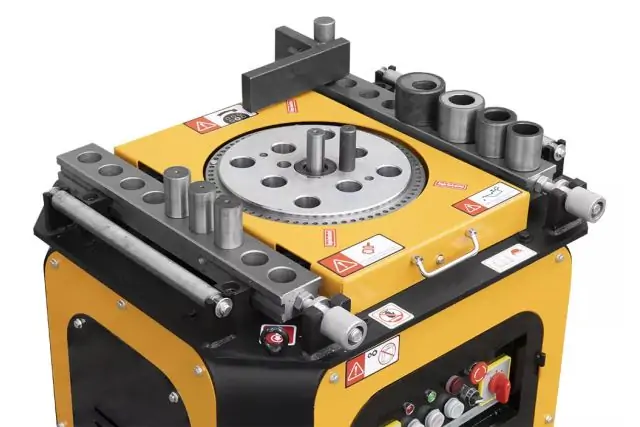

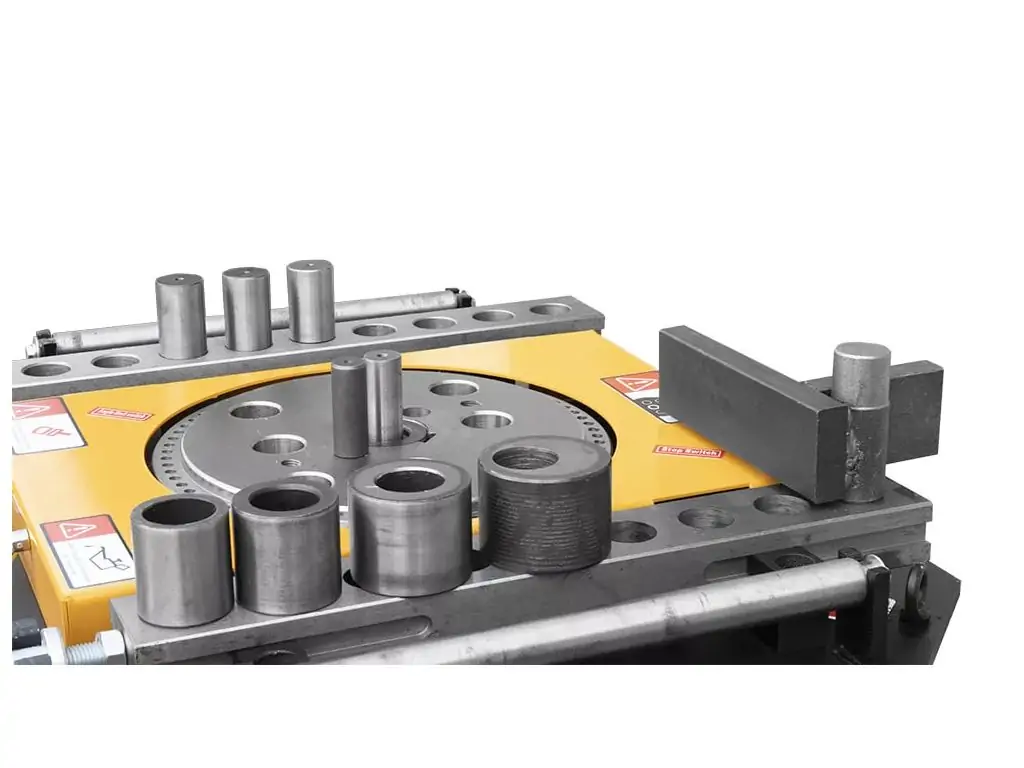

• Массивный горизонтальный гибочный диск с отверстиями для штифтов
• Изменение радиуса и схемы обработки путем перестановки штифтов
• Возможность предварительной установки нескольких фиксированных углов гибки
• Возможность одновременной гибки нескольких прутков меньшего диаметра

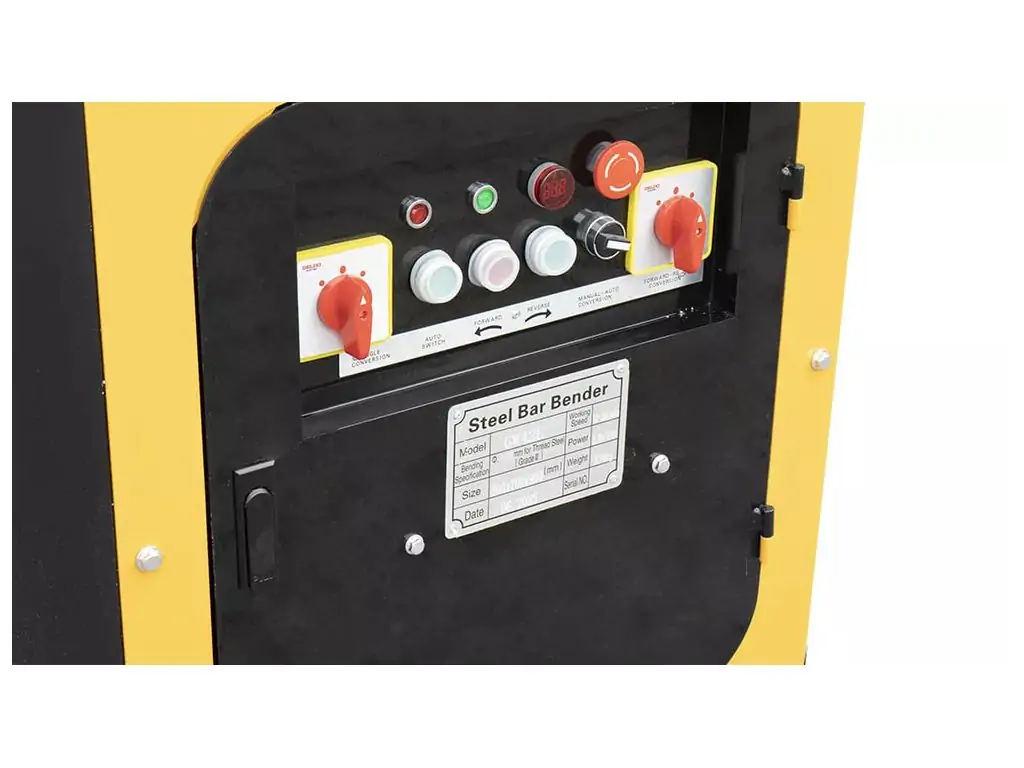

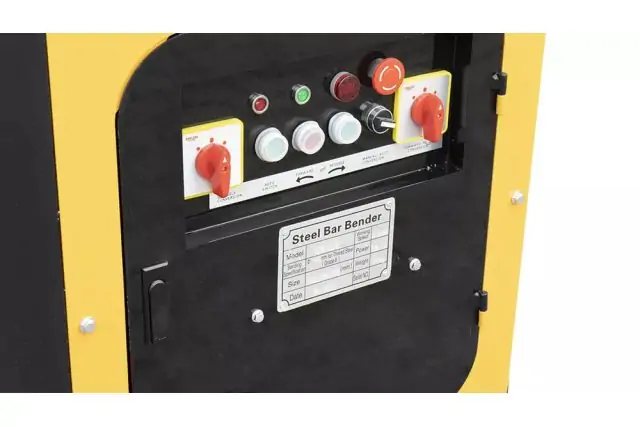

• Панель управления с кнопками запуска и остановки и выбором направления вращения диска
• Ножная педаль управления

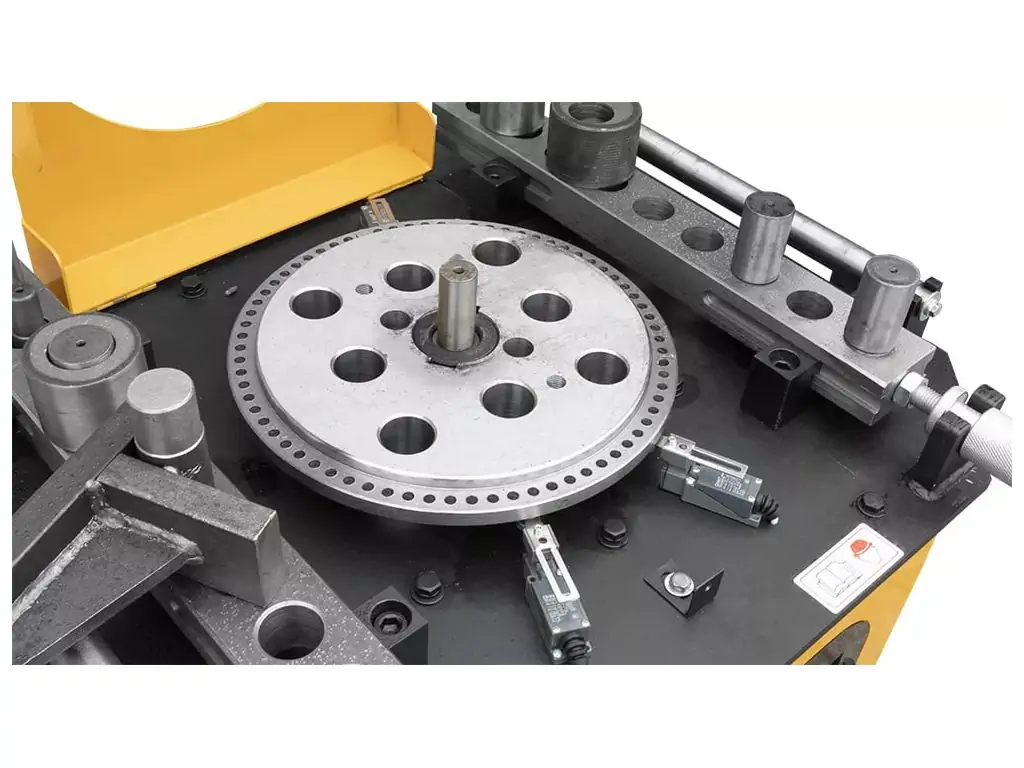

• Конечные выключатели
• Тепловая защита двигателя от перегрузки
• Кнопка аварийной остановки
• Жесткий корпус из толстостенной стали
• Вес - 320 кг.

Частые вопросы

Ответы на часто задаваемые вопросы дадут лучшее представление о конструкции и работе арматурогибочных станков.

Как на электромеханических арматурогибочных станках контролируется угол гибки?

Для контроля угла гибки электромеханические станки используют регулируемые упорные штифты, каждый из которых отвечает за один программируемый угол, и концевые выключатели, которые останавливают вращение диска при достижении нужного угла.

Как в электромеханическом арматурогибе реализуется возможность одновременной гибки нескольких прутков?

Рабочий диск равномерно передает усилие по всей своей площади, и при его вращении гибочный штифт давит не на один, а на всю группу прутков сразу. Поскольку сила прикладывается в одной точке, прутки гнутся одновременно, с одинаковой скоростью и под одинаковым углом. Но важно, чтобы суммарный диаметр прутков не превышал максимально допустимый для станка.

Почему важно, чтобы редуктор в арматурогибочном станке был закрытого типа?

Арматурогибочные станки часто используются в полевых условиях, и закрытый редуктор значительно увеличивает их ресурс, так как не пропускает пыль, частицы бетона и металла. К тому же закрытая конструкция предотвращает утечку масла и снижает уровень шума.

Как в электромеханическом арматурогибочном станке фиксируется угол гибки?

Угол гибки в таких станках фиксируется с помощью механических упоров, шкалы угла и регулируемых ограничителей хода диска.

Зачем в электромеханическом арматурогибочном станке ножная педаль, если есть кнопки на панели?

Это вопрос безопасности и эргономики. При работе с длинными прутами оператор должен держать арматуру обеими руками, чтобы контролировать ее положение и предотвратить опасный «хлыстовой» удар при повороте планшайбы. Педаль позволяет мгновенно остановить или запустить цикл, не отпуская заготовку.
