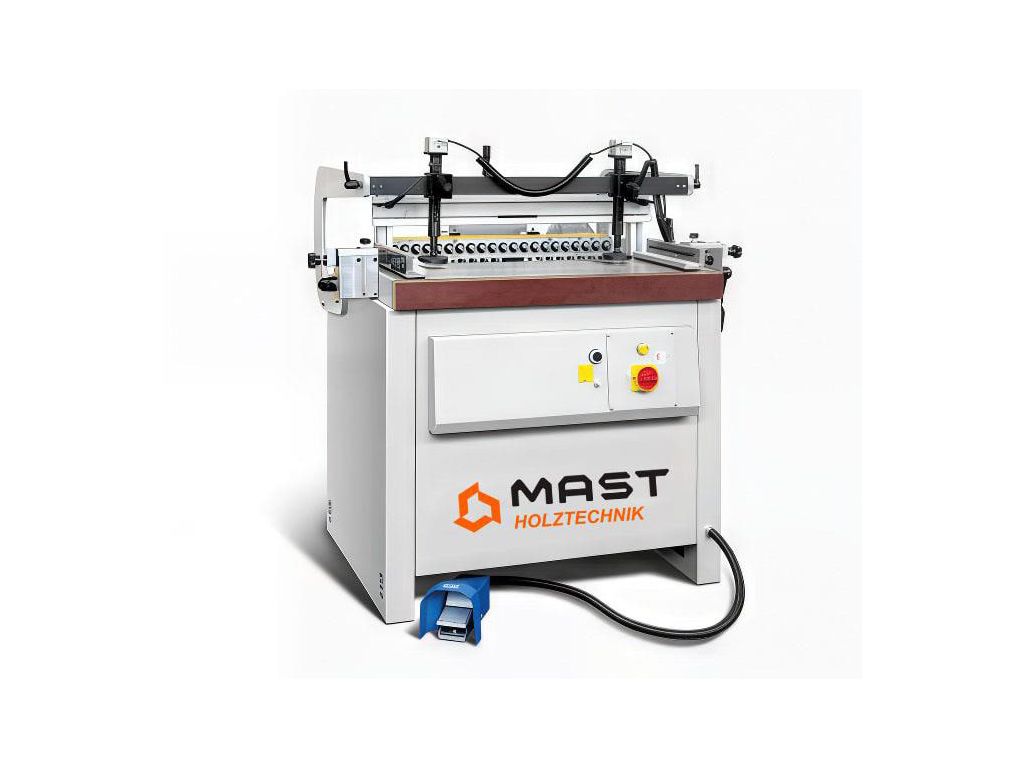

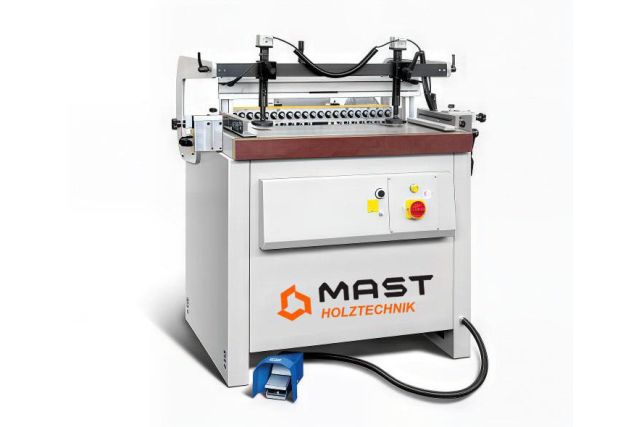

Свердлильно-присадний верстат MAST Holztechnik BM 21E

Свердлильно-присадний верстат MAST Holztechnik BM 21E - це багатошпиндельне обладнання професійного класу, призначене для швидкого і точного свердління монтажних отворів у меблевих деталях. Свердлильна головка оснащена 21 шпинделем, відстань між шпинделями становить 32 мм. Міжосьова відстань між крайніми шпинделями - 640 мм, що дозволяє обробляти заготовки до 850 мм.

Можливість вертикального та горизонтального позиціонування, а також швидкого пневматичного повороту свердлильної головки та її фіксації у трьох положеннях (0°,45°,90°) дозволяє свердлити отвори у пласті, торці заготовки та під кутом для з’єднання деталей. 2 вертикальні пневматичні притиски забезпечують надійну фіксацію деталі при свердлінні. Механічний упор та мікрометричні гвинти дозволяють точно регулювати глибину свердління з контролем по шкалі. Жорстка чавунна конструкція вагою 275 кг ефективно гасить вібрації, що покращує стабільність і точність обробки. Пневматичне керування знижує навантаження на оператора і мінімізує ризик похибок, що робить цей верстат свердлильно присадочний надзвичайно зручним в експлуатації.

Технічні характеристики свердлильно-присадного верстата MAST Holztechnik BM 21E

Переваги свердлильно-присадного верстата MAST Holztechnik BM 21E

• Потужність двигуна - 1,1 кВт/ 1,5 кВт
• 21 шпиндель
• Відстань між шпинделями - 32 мм
• Загальна довжина свердління - 640 мм
• Рух свердлильної головки за допомогою пневматичного приводу
• Максимальний тиск - 6 Бар
• Вертикальне та горизонтальне позиціонування свердлильної головки
• Фіксація свердлильної головки у 3 положеннях - 0°,45°,90°
• 2 вертикальні пневматичні притиски для фіксації деталі
• Можливість регулювання сили притиску
• Можливість встановлення модуля для присадки петель (спеціальне фрезерування у гребінці)
• Зручний механізм налаштування глибини свердління
• Дві поворотні алюмінієві лінійки з чотирма упорами та міліметровою шкалою
• Довжина лінійок - 1500 мм кожна
• Блок підготовки повітря
• 5 швидкозмінних цанг
• Вихід під аспірацію Ø100 мм
• Зручне пневматичне керування
• Жорстка чавунна конструкція вагою 275 кг.

Конструктивні особливості свердлильно-присадного верстата MAST Holztechnik BM 21E

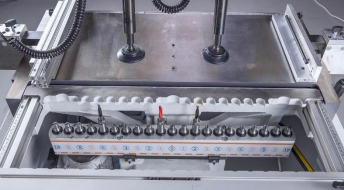

	ФРЕЗЕРУВАННЯ ПІД МОДУЛЬ ПРИСАДКИ ПЕТЕЛЬ Спеціальне фрезерування у гребінці дає можливість встановлення модуля для присадки петель без додаткових маніпуляцій.

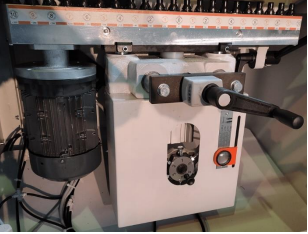

	СИСТЕМА РЕГУЛЮВАННЯ ГЛИБИНИ СВЕРДЛІННЯ Зручний механізм налаштування глибини свердління з урахуванням розмірів свердла та товщини заготовки дає можливість швидкого і точного налаштування глибини свердління та забезпечує максимальний хід свердлильної головки у горизонтальному та вертикальному напрямках.

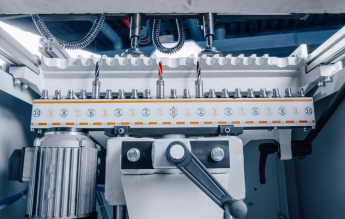

	СВЕРДЛИЛЬНА ГРУПА Присадна група має можливість вертикального та горизонтального позиціонування з функцією фіксації у проміжних положеннях, що дозволяє виконувати вертикальну та горизонтальну присадку, а також присадку під кутом.

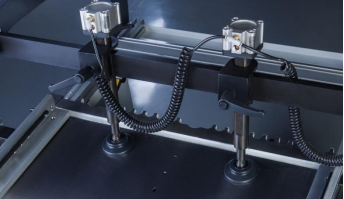

	ПНЕВМОПРИТИСКИ Надійна фіксація деталі будь-якого розміру двома вертикальними пневматичними притисками.

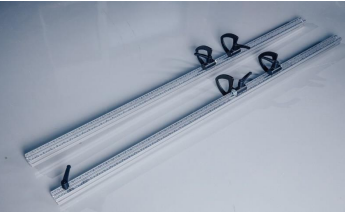

	НАПРЯМНІ УПОРНІ ЛІНІЙКИ Дві поворотні алюмінієві лінійки з чотирма упорами та міліметровою шкалою довжиною 1500 мм кожна (загальна довжина 3000 мм), з можливістю установки як уздовж траверси, так і поперек неї на фронтальних упорах, збільшують швидкість позиціонування заготовок, дозволяють виконувати карти.<

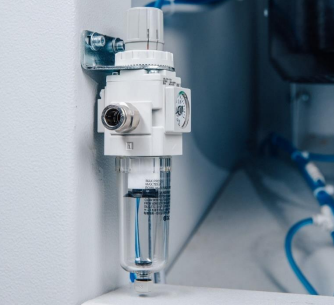

	БЛОК ПІДГОТОВКИ ПОВІТРЯ Створює мінімальні втрати тиску  Легка заміна фільтруючого елемента  Автоматичне відведення конденсату Стабільна робота всієї системи та вузлів верстата Захист елементів системи від закисання.

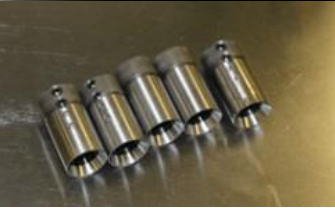

	ШВИДКОЗМІННІ ЦАНГИ Разом із верстатом поставляються швидкозатискні патрони у кількості 5 штук. Застосування швидкозатискних цанг зменшує час на зміну конфігурації присадної траверси до мінімуму.

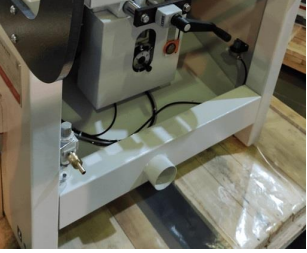

	АСПІРАЦІЯ Система аспірації з виходом у нижній частині верстата. Стружка та тирса під дією сили тяжіння і повітряного потоку ефективно видаляються з робочої зони верстата, що гарантує довгострокову та стабільну роботу всіх елементів.

Часті запитання

Більше про свердлильно-присадні верстати - у відповідях на часті запитання.

У чому перевага багатошпиндельних свердлильно-присадних верстатів?

Багатошпиндельна головка дозволяє одночасно свердлити кілька отворів на заданій відстані, що суттєво прискорює роботу й знижує похибку позиціонування. Це особливо важливо у серійному меблевому виробництві.

Які бувають типи свердлильно-присадних верстатів за напрямком обробки?

За напрямком обробки свердлильно-присадні верстати бувають:

• Горизонтальні — для свердління торців під шканти
• Вертикальні — для отворів на площині
• Комбіновані — дозволяють працювати в обох напрямках, часто з поворотною головкою.

Які конструктивні особливості забезпечують універсальність свердлильно-присадного верстата?

Універсальність свердлильно-присадного верстата забезпечується такими конструктивними особливостями:

• Поворотна свердлильна головка з фіксацією у 3 положеннях (0°,45°,90°)
• Багатошпиндельна система
• Регульована система позиціонування (лінійки та упори)
• Механізм регулювання глибини.

Яким приводом оснащуються свердлильно-присадні верстати?

Свердлильно-присадні верстати оснащуються 2 типами приводів, кожен з яких відповідає за свою функцію:

• Електричний - для обертання шпинделів
• Пневматичний - для руху свердлильної головки та фіксації заготовок.

Яке значення має потужність двигуна свердлильно-присадного верстата?

Двигун повинен мати достатню потужність, щоб одночасно і без значного падіння обертів забезпечити обертання всіх шпинделів при зануренні у матеріал. Також від потужності двигуна залежить можливість верстата працювати з твердими породами деревини та товстою фанерою.
