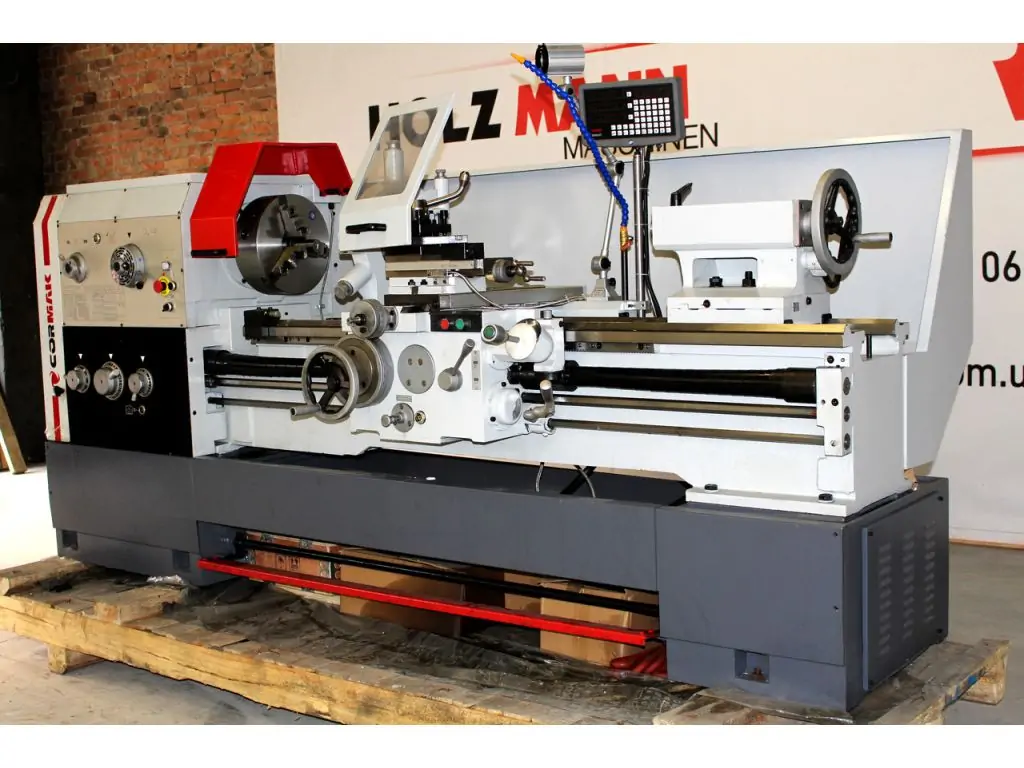

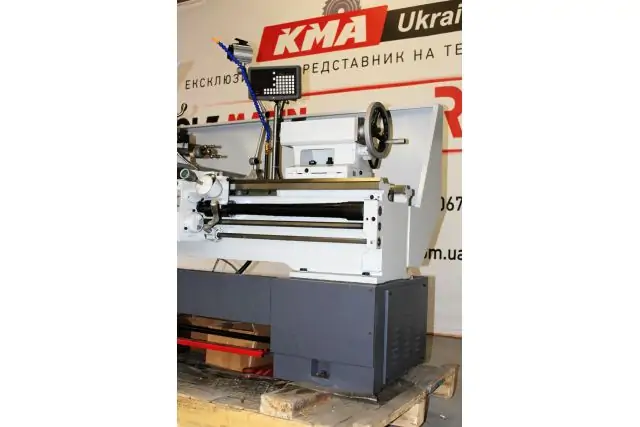

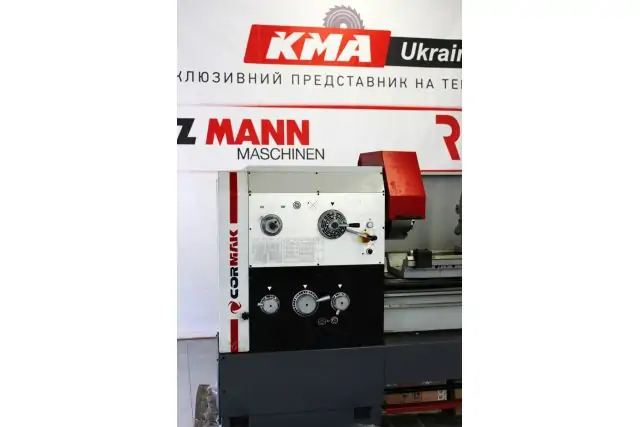

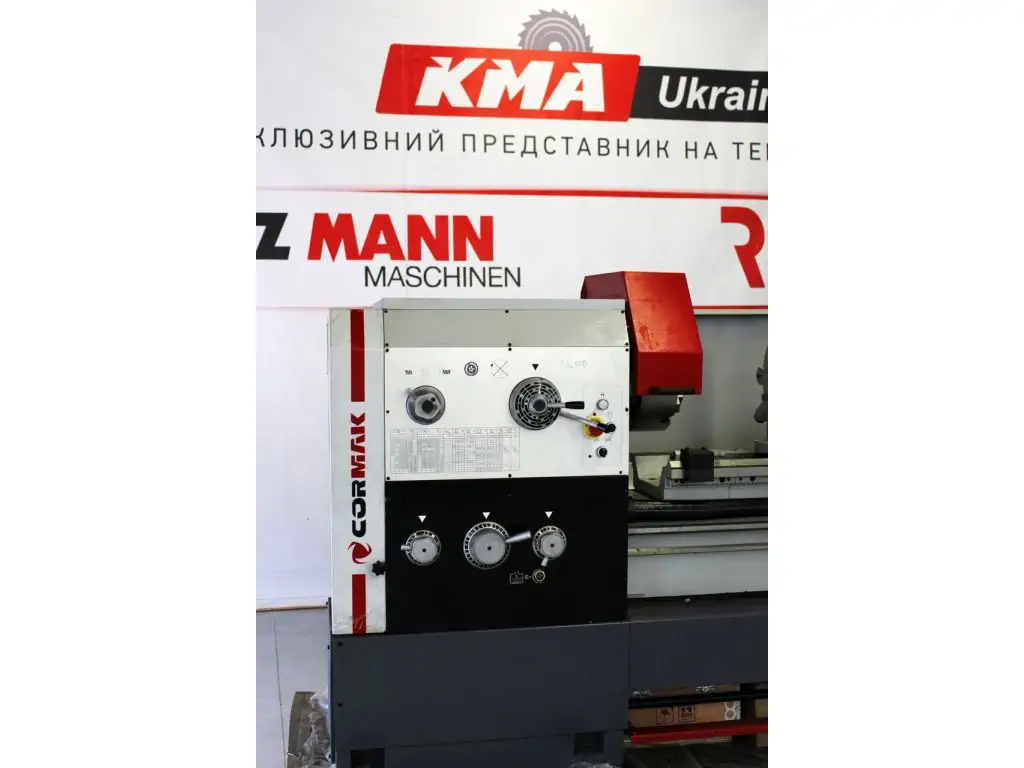

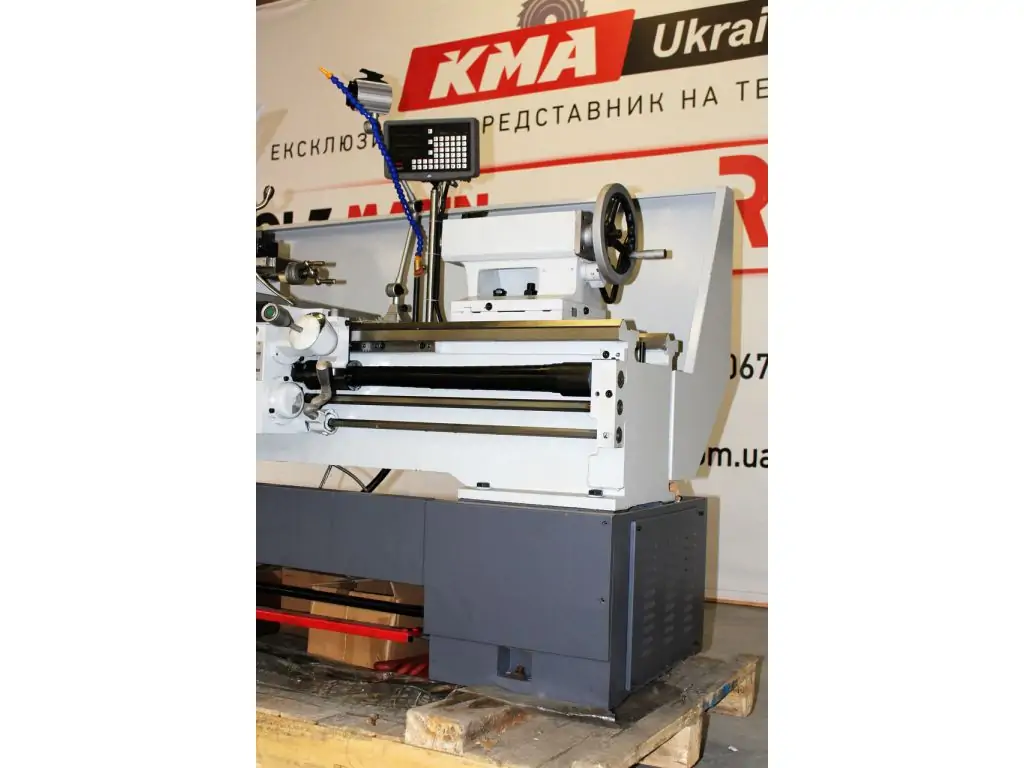

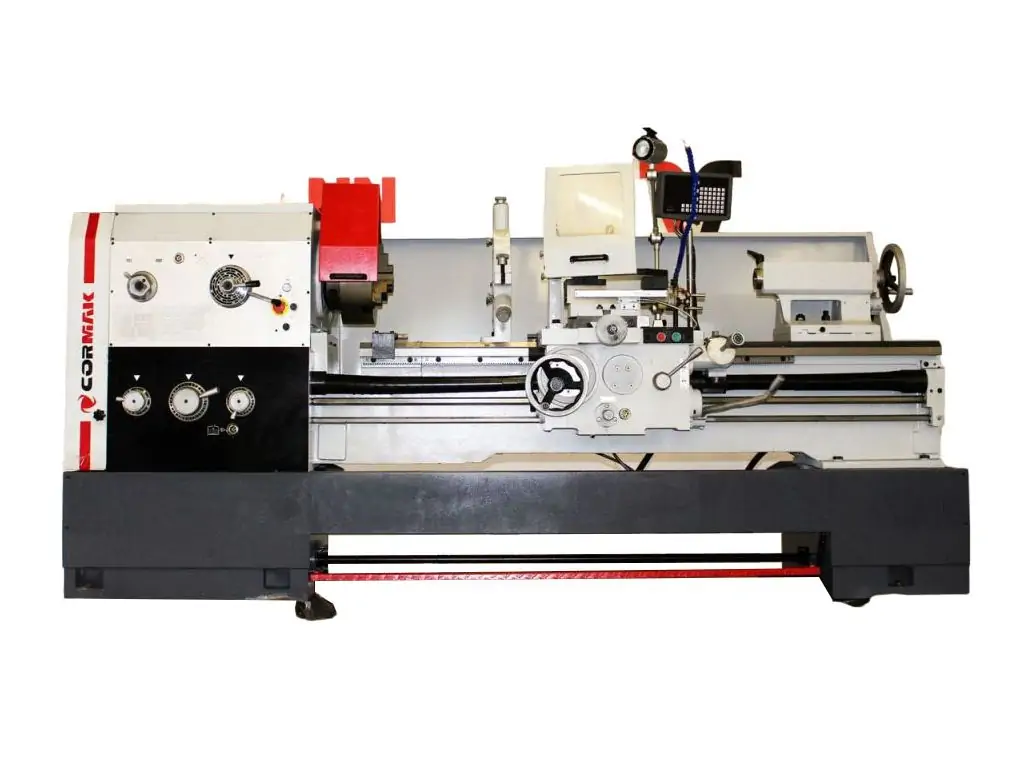

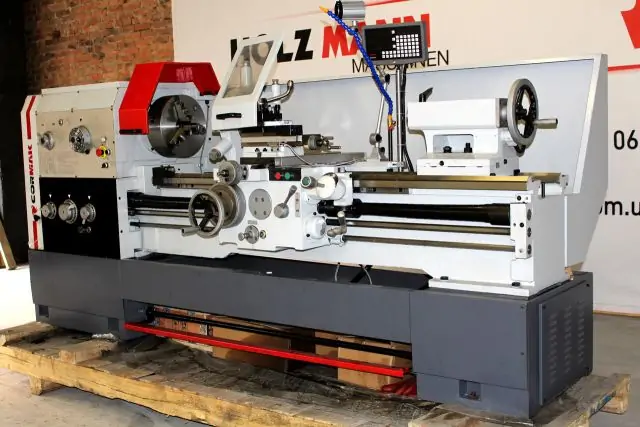

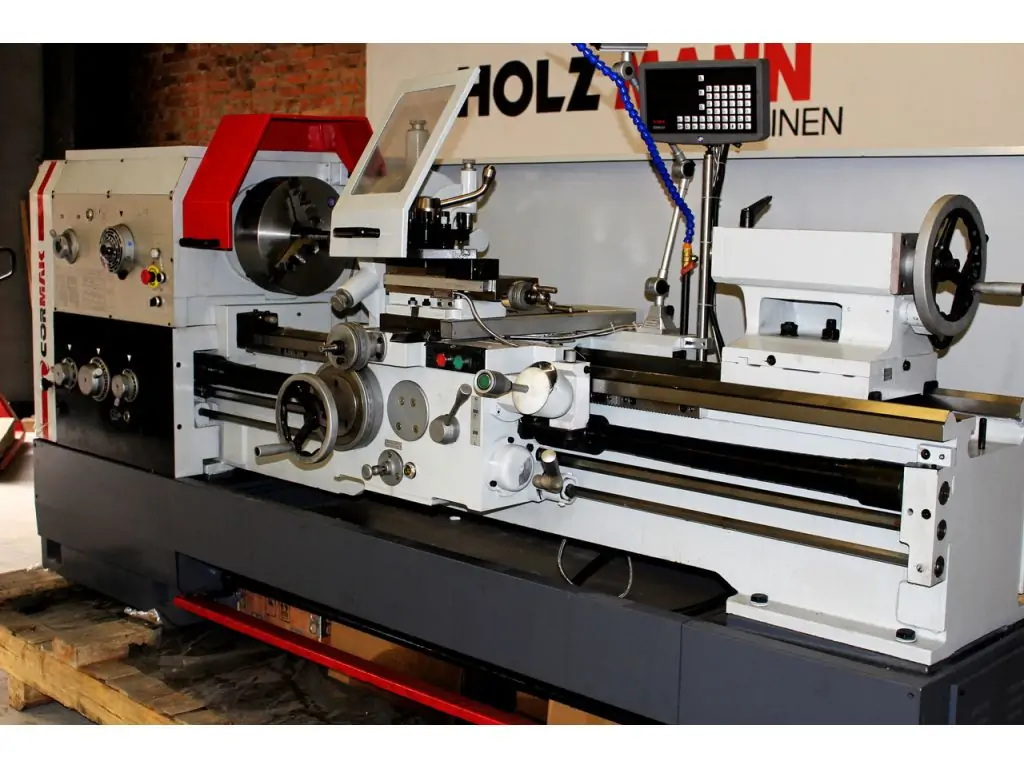

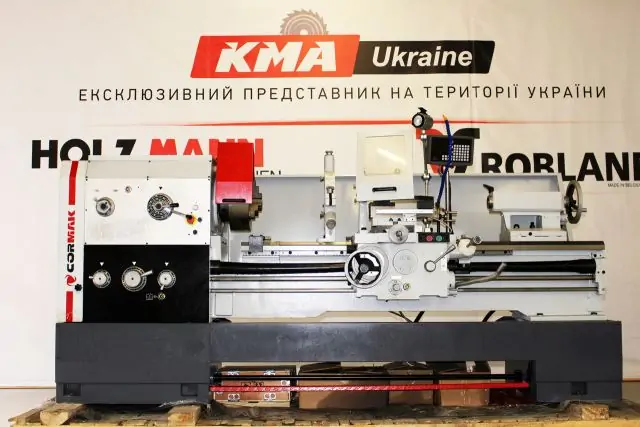

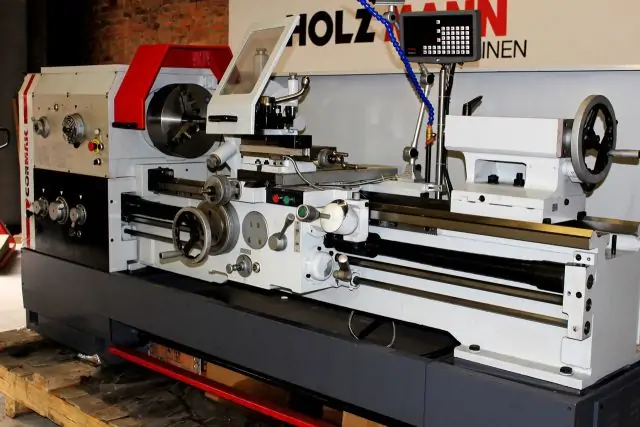

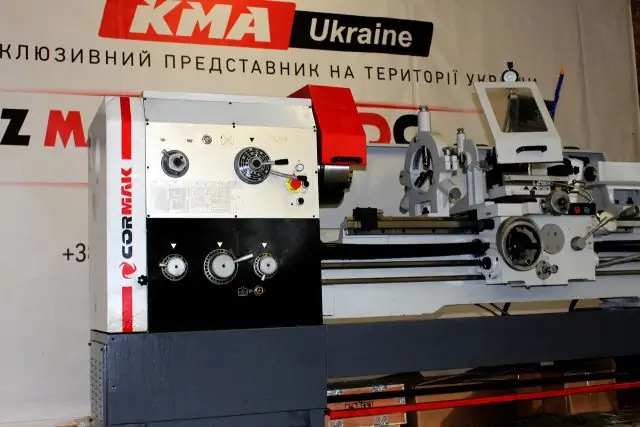

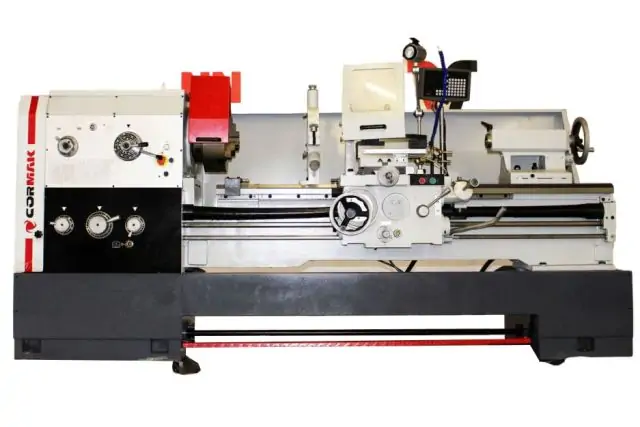

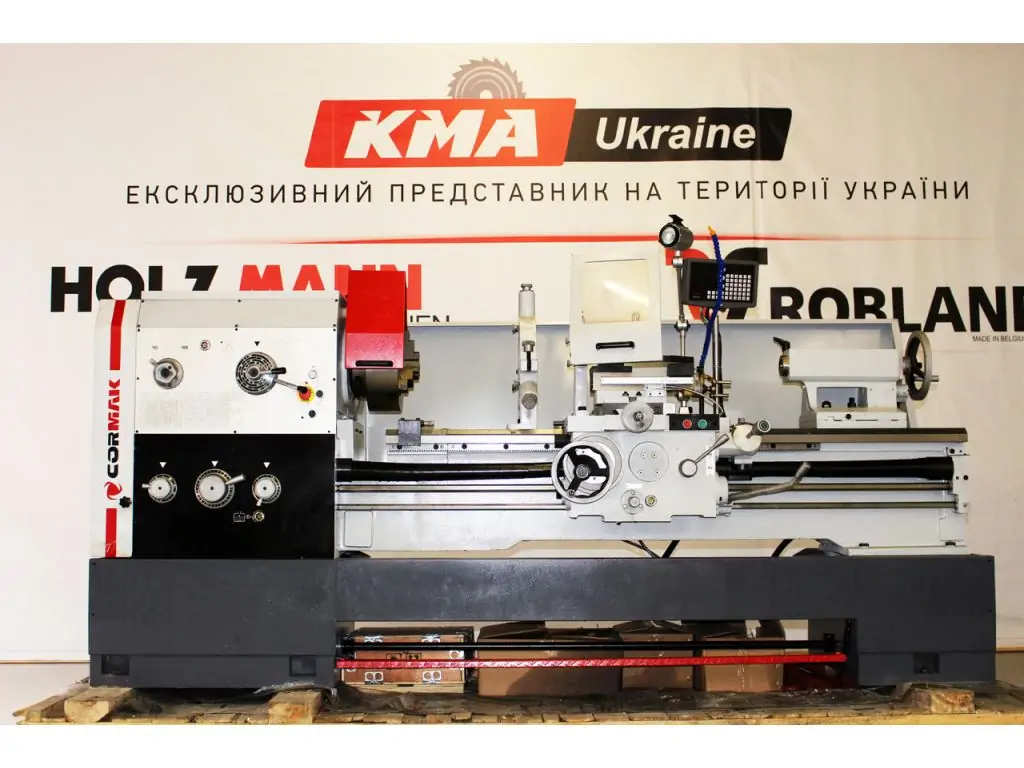

Токарно-гвинторізний верстат CORMAK 500х1500/65 mm - це універсальне металообробне обладнання для зовнішнього і внутрішнього точіння, торцювання, зняття фасок, свердління, розточування, зенкування та нарізання різних типів різьби (метрична, дюймова, модульна, DP). Розрахований на роботу з деталями довжиною до 1500 мм. Максимальний діаметр обробки над станиною становить 500 мм, знімна частина станини дозволяє точити заготовки діаметром до 630 мм. Отвір шпинделя 65 мм дає змогу обробляти довгі вали та прутки без необхідності їх попереднього розрізання.
Потужність двигуна 5,5 кВт дозволяє працювати з твердими і легованими сталями без перевантаження. Механічна коробка забезпечує широкий діапазон швидкостей шпинделя у межах 22-1800 об/хв. Цифрова індикація по 3 осях, лита чавунна станина і загартовані та прецизійно відшліфовані призматичні напрямні роблять цей токарний верстат для валів 1500 мм надзвичайно точним, стабільним і надійним.
Особливості токарно-гвинторізного верстата CORMAK 500х1500/65 mm
- Цифрова індикація по 3 осях
- Трифазне живлення
- Потужність двигуна - 5,5 кВт
- Відстань між центрами - 1500 мм
- Максимальний діаметр обробки над станиною - 500 мм
- Максимальний діаметр обробки над супортом - 325 мм
- Максимальний діаметр обробки в станині - 630 мм
- Шпиндель з високоякісної сталі, встановлений на прецизійних роликових підшипниках
- Отвір шпинделя - 65 мм
- Конус шпинделя - Camlock D1-6

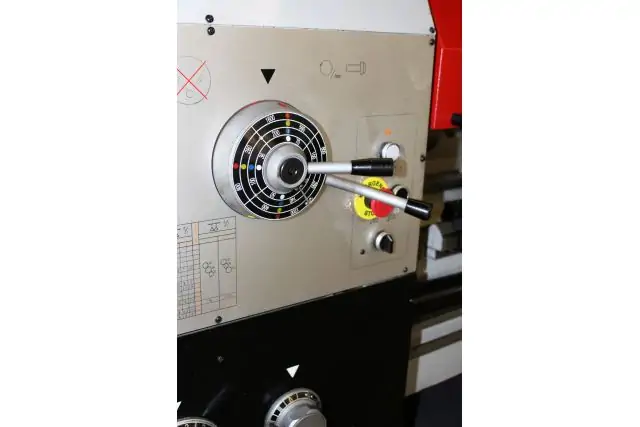

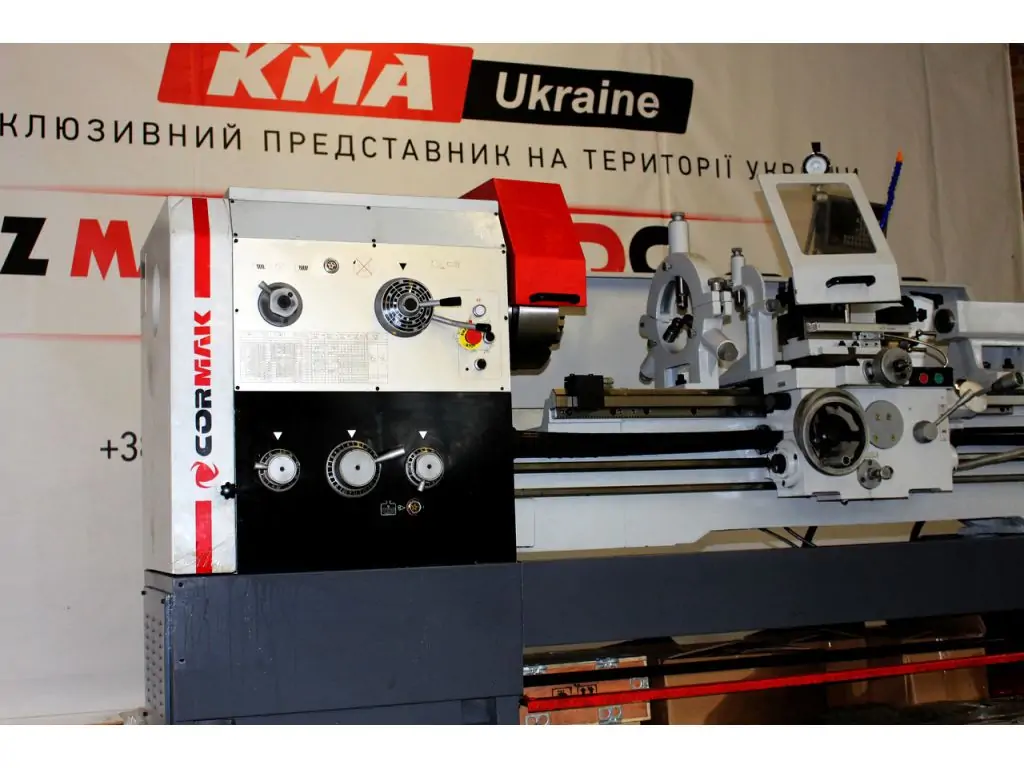

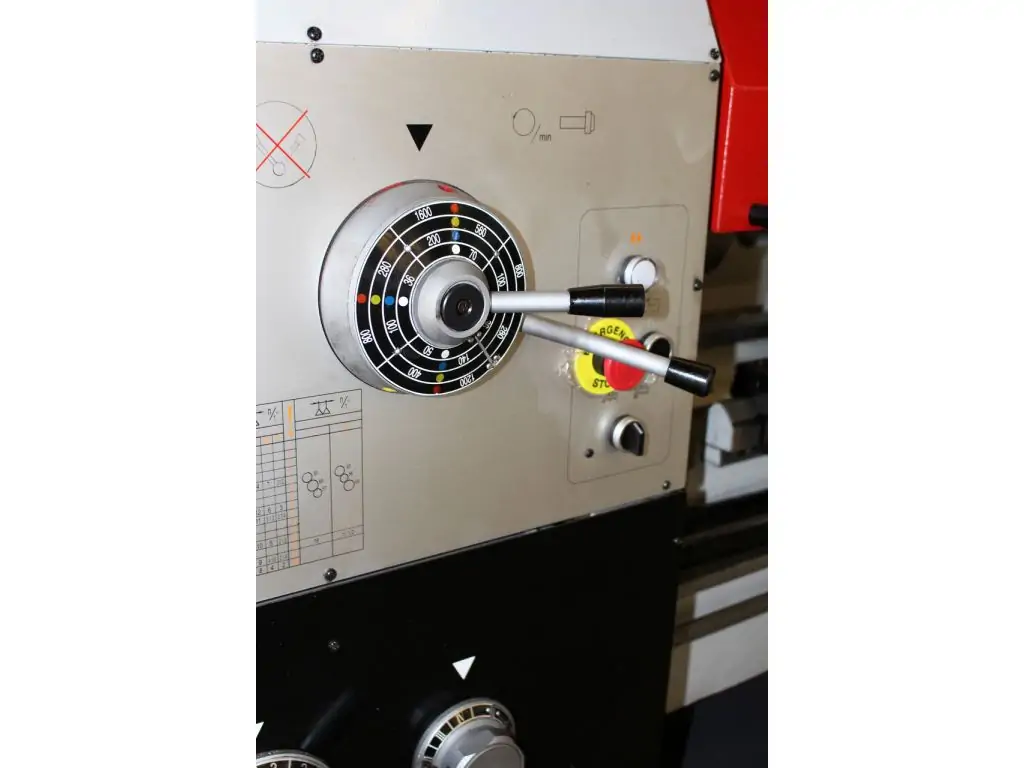

- Механічна коробка швидкостей
- Діапазон обертів шпинделя - 22-1800 об/хв

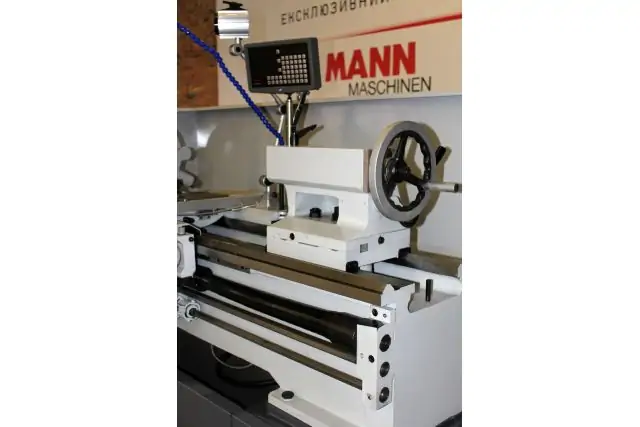

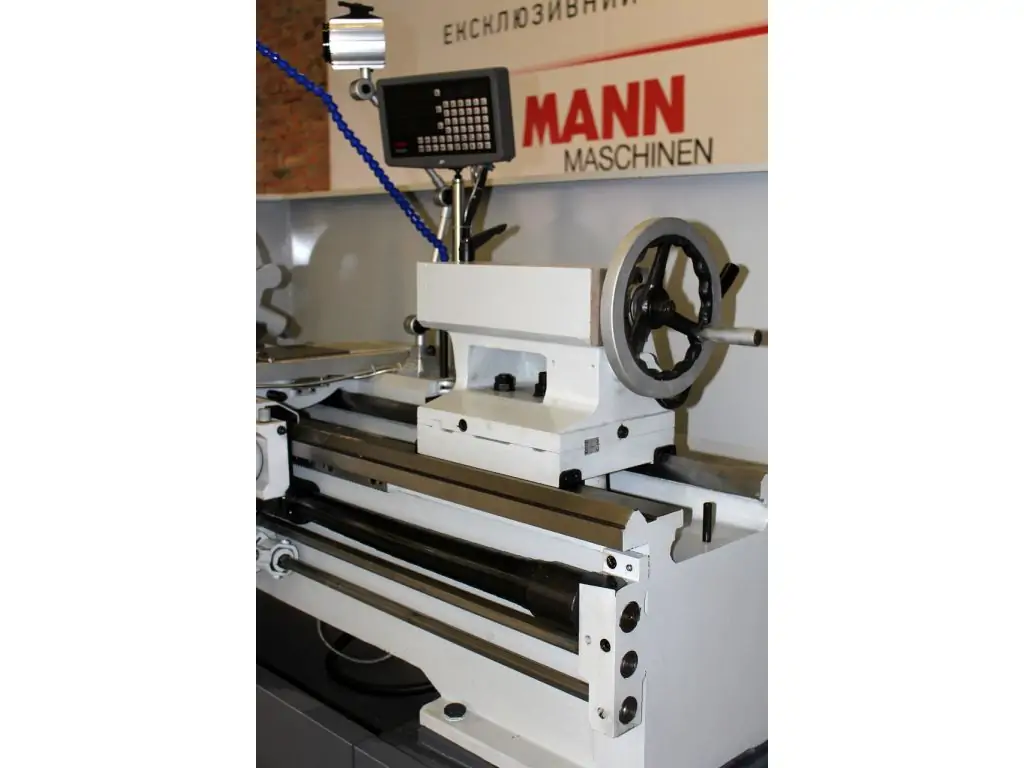

- Хід пінолі задньої бабки - 150 мм
- Діаметр пінолі - 75 мм
- Конус пінолі - МК5
- Максимальний розмір різців - 25х25 мм
- Ходовий гвинт і ходовий вал
- Синхронізація шпинделя з ходовим гвинтом
- Підтримка метричної, дюймової, модульної і DP різьб
- Нарізання різьби без заміни шестерень
- Поздовжній і поперечний супорт з регульованими клинами
- Автоматичні багатоступеневі поздовжня і поперечна подачі
- Прискорене переміщення супорта
- Система охолодження ЗОР
- Ергономічна панель керування
- Індукційно загартовані та прецизійно відшліфовані призматичні напрямні
- Лита чавунна станина високої жорсткості
- Габаритні розміри - 2500x1100x1380 мм
- Вага - 2580 кг.
Комплектація токарно-гвинторізного верстата CORMAK 500х1500/65 mm
В комплект поставки входять:
- Цифрова індикація для 3 осей
- 3-кулачковий патрон 250 мм
- 4-кулачковий патрон

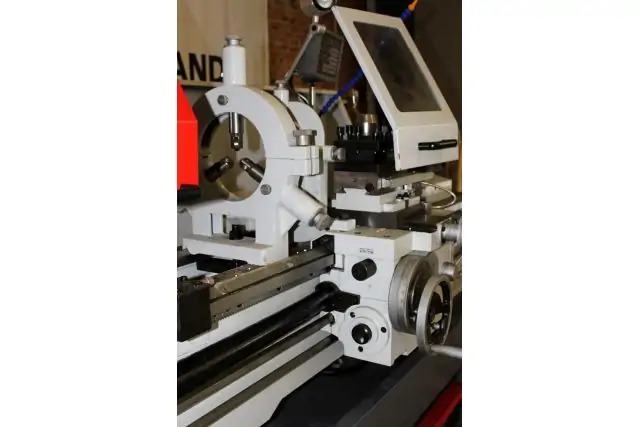

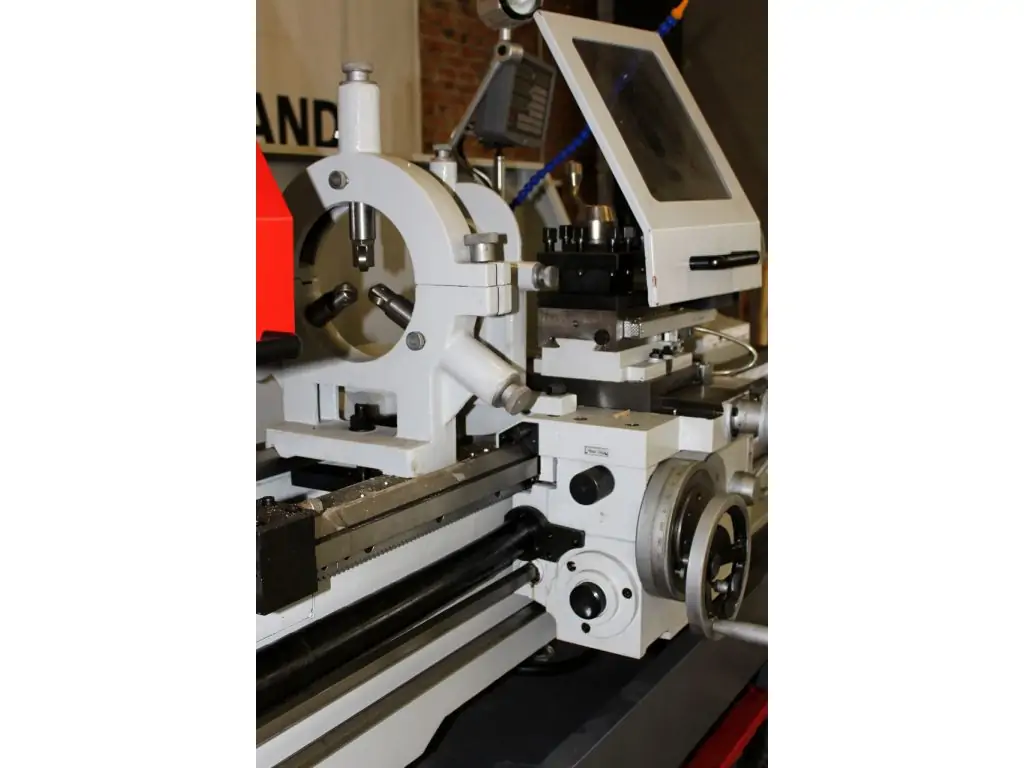

- Нерухомий люнет 130 мм
- Рухомий люнет 260 мм
- Перехідна втулка для шпинделя
- Прискорена подача супорта
- Ножна педаль безпеки
- Захист від стружки по всій довжині верстата
- Система охолодження ЗОР
- Галогенне освітлення 24 В
- Різьбовказівник
- Комплект інструментів.
Часті запитання
Для кращого ознайомлення з конструктивними особливостями і роботою токарних верстатів по металу перегляньте відповіді на запитання.
Чому промислові токарні верстати використовують механічну коробку швидкостей?
Механічна коробка передає крутний момент без втрат, особливо на низьких обертах. Це важливо для різьбонарізання та чорнового точіння, де потрібна стабільна тяга.
Які значення має розмір різців токарного верстата?
Розмір різців визначає максимальну глибину різання, допустиму подачу та потужність, яку можна реалізувати без вібрацій. Чим більший переріз різця, тим вища його жорсткість і тим менше він прогинається під навантаженням та стабільніше тримає геометрію. Це дозволяє знімати більший шар металу без втрати стабільності і забезпечує кращу якість поверхні при чистовому проході, особливо при точінні довгих валів.
Яка перевага регульованих клинів супорта токарного верстата?
Регульовані клини дозволяють усунути люфти, які з’являються в ході експлуатації, і зберегти точність верстата без необхідності складного ремонту.
Що таке діаметр обробки над супортом в токарному верстаті, і чому він менший, ніж діаметр обробки над станиною?
Діаметр обробки над станиною - це максимальний діаметр деталі, яка може бути закріплена на верстаті, а діаметр над супортом - це максимальний діаметр деталі, яку можна обробити, коли поперечний супорт розташований під нею. Супорт з інструментальним тримачем виступає над станиною. На великих верстатах ця різниця значна, оскільки супорт досить масивний. Це обмежує розмір деталей, які можна обробляти по всій довжині.
Яку роль відіграє загартування напрямних токарного верстата?
Індукційно загартовані та шліфовані напрямні значно повільніше зношуються, зберігаючи точність верстата протягом багатьох років інтенсивної експлуатації.
