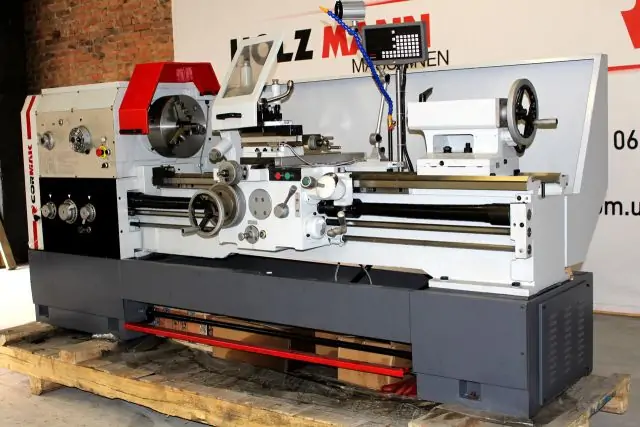

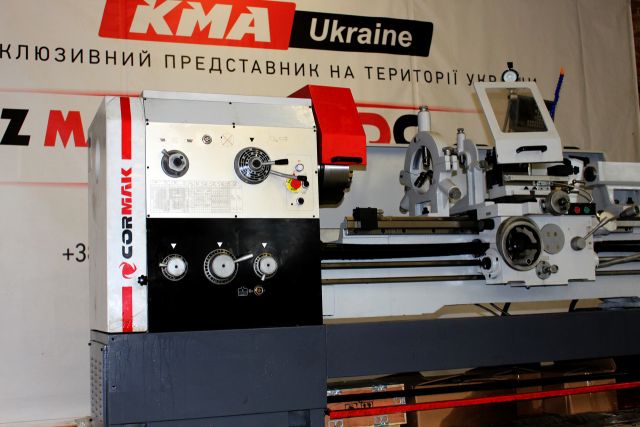

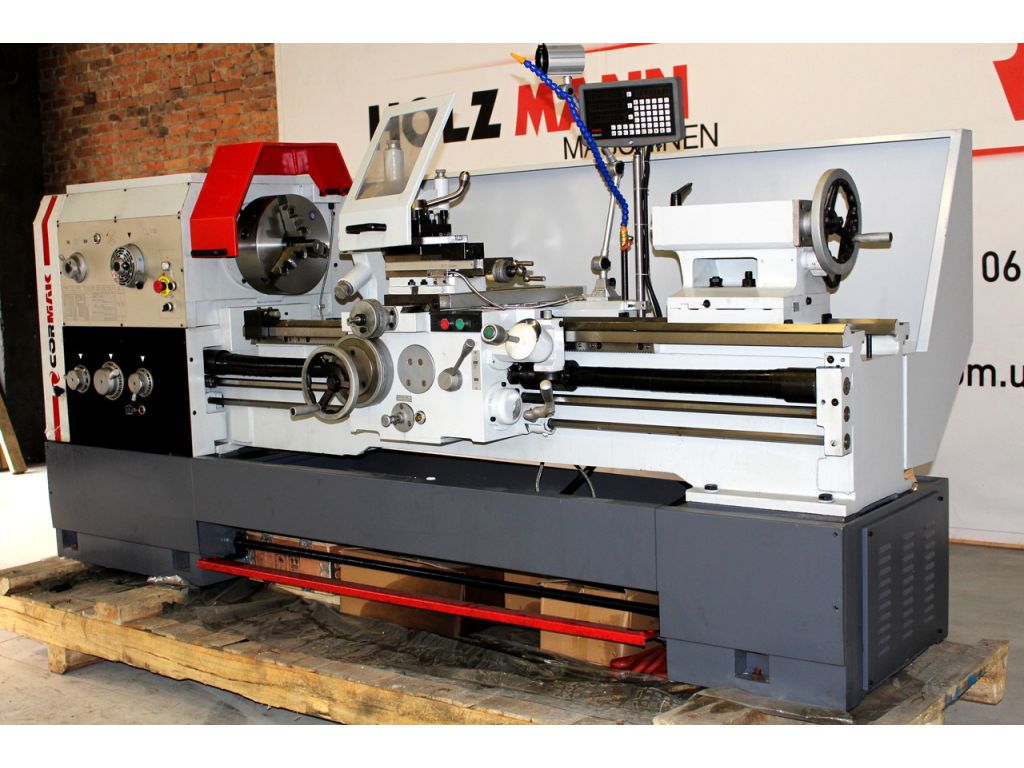

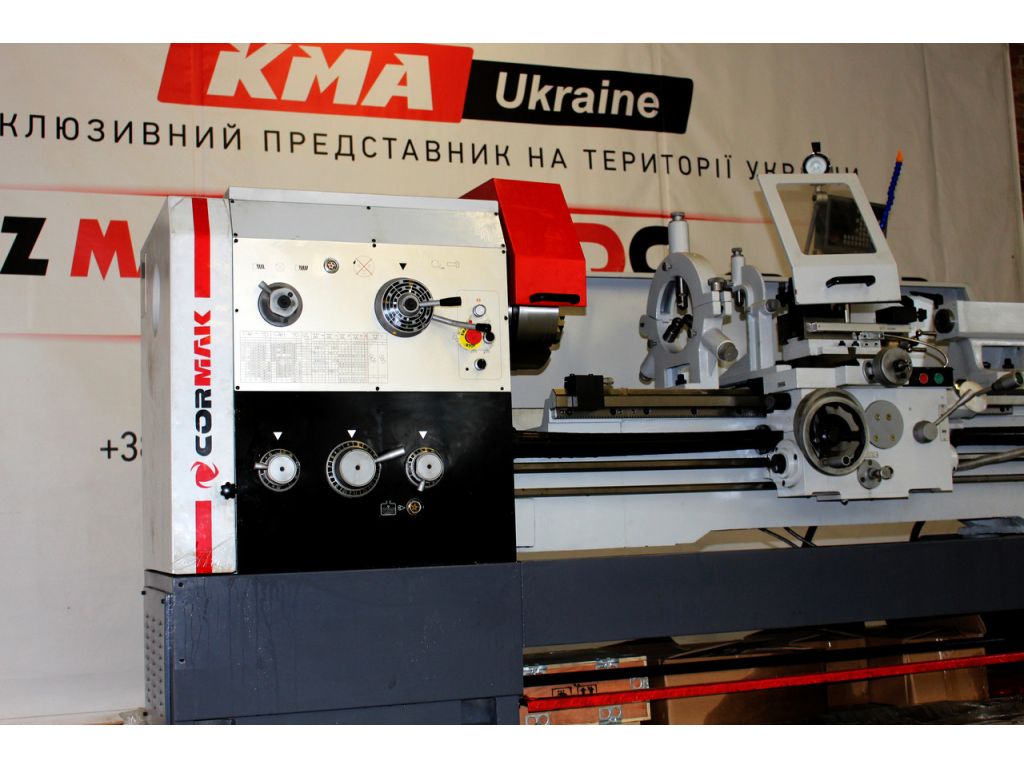

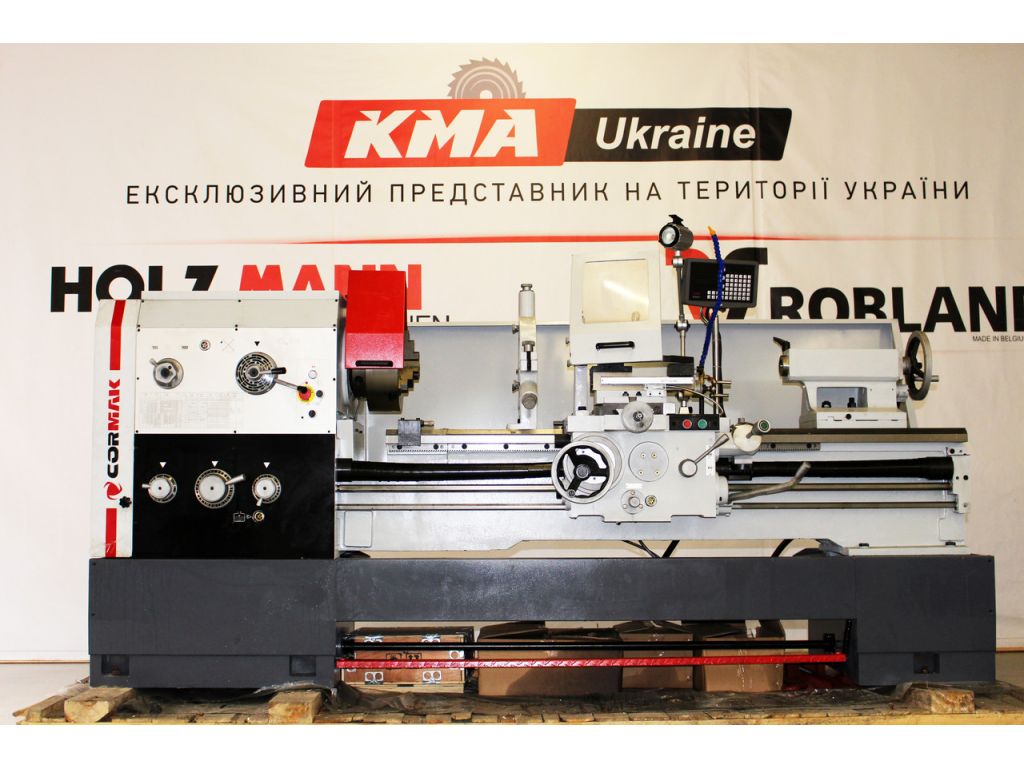

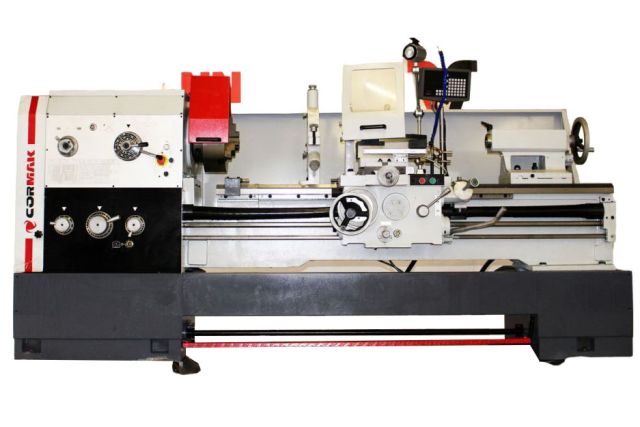

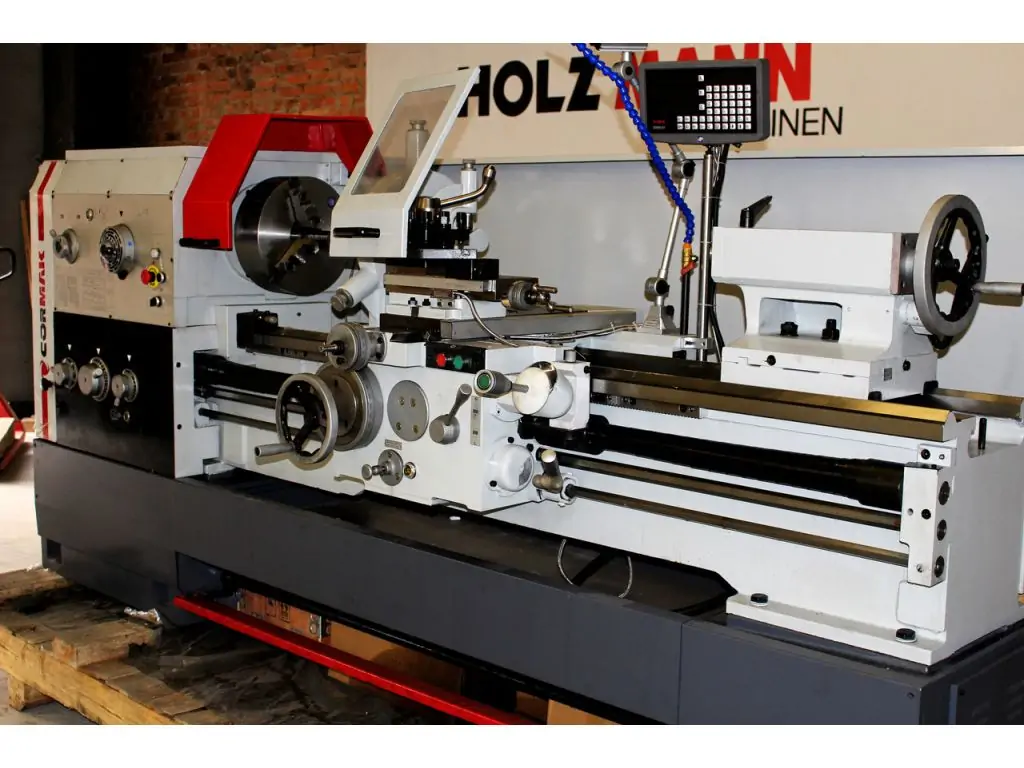

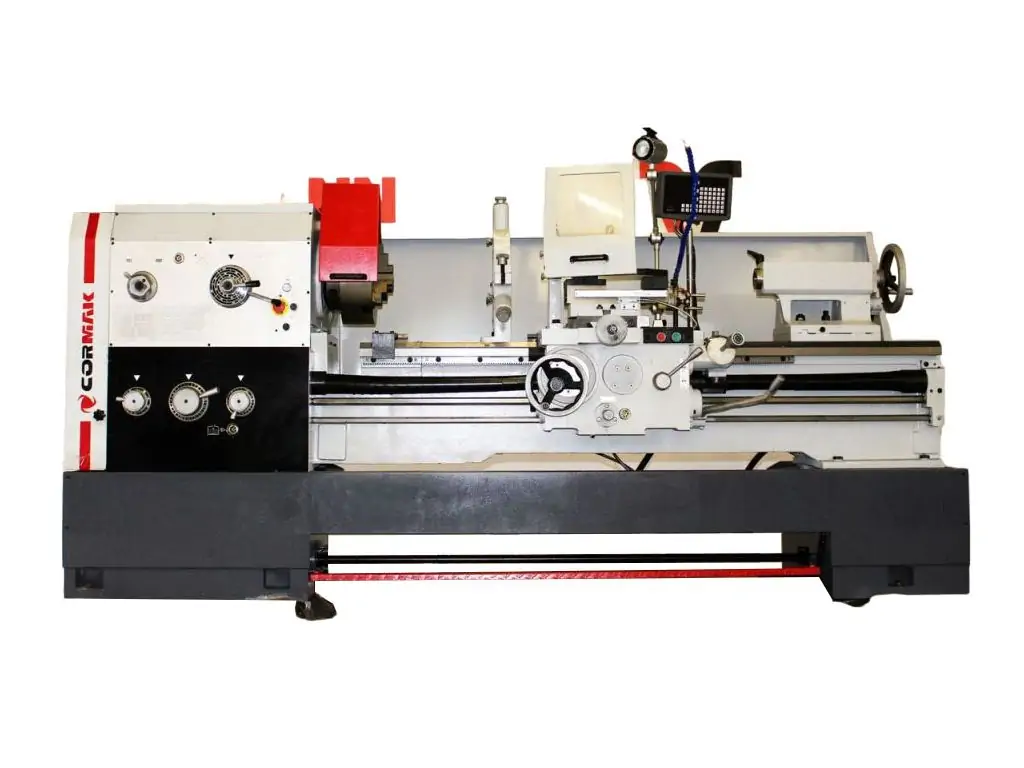

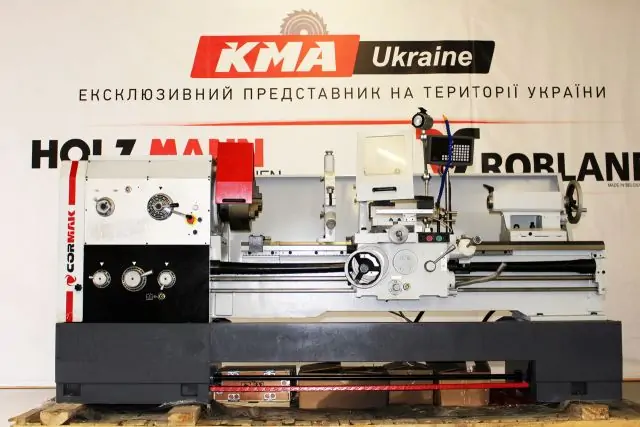

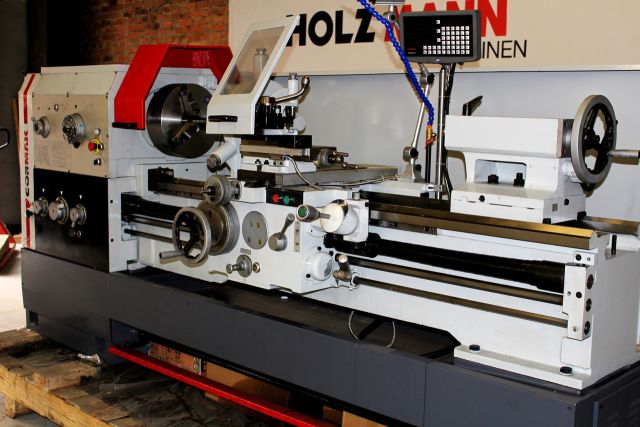

Токарно-винторезный станок CORMAK 500X1500/65 mm

Токарно-винторезный станок CORMAK 500х1500/65 mm - это универсальное металлообрабатывающее оборудование для наружного и внутреннего точения, торцовки, снятия фасок, сверления, растачивания, зенкования и нарезания разных типов резьбы (метрическая, дюймовая, модульная, DP). Рассчитан на работу с деталями длиной до 1500 мм. Максимальный диаметр обработки над станиной составляет 500 мм, съемная часть станины позволяет точить заготовки диаметром до 630 мм. Отверстие шпинделя 65 мм дает возможность обрабатывать длинные валы и прутки без необходимости их предварительного разрезания.

Мощность двигателя 5,5 кВт позволяет работать с твердыми и легированными сталями без перегрузки. Механическая коробка обеспечивает широкий диапазон скоростей шпинделя в пределах 22-1800 об/мин. Цифровая индикация по 3 осям, литая чугунная станина и закаленные и прецизионно отшлифованные призматические направляющие делают этот токарный станок для валов 1500 мм чрезвычайно точным, стабильным и надежным.

Особенности токарно-винторезного станка CORMAK 500х1500/65 mm

• Цифровая индикация по 3 осям
• Трехфазное питание
• Мощность двигателя – 5,5 кВт
• Расстояние между центрами – 1500 мм
• Максимальный диаметр обработки над станиной – 500 мм
• Максимальный диаметр обработки над суппортом – 325 мм
• Максимальный диаметр обработки в станине – 630 мм
• Шпиндель из высококачественной стали, установленный на прецизионных роликовых подшипниках
• Отверстие шпинделя – 65 мм
• Конус шпинделя - Camlock D1-6

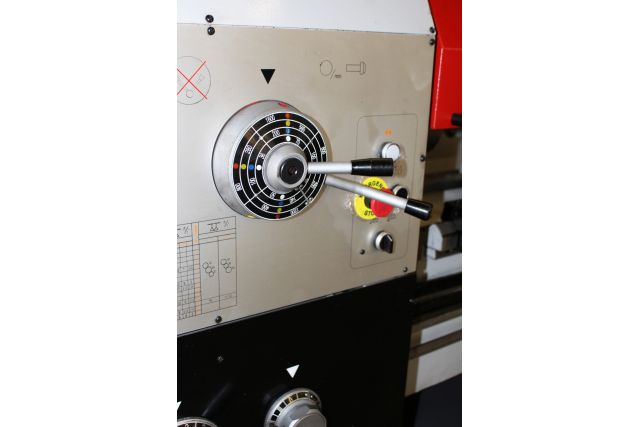

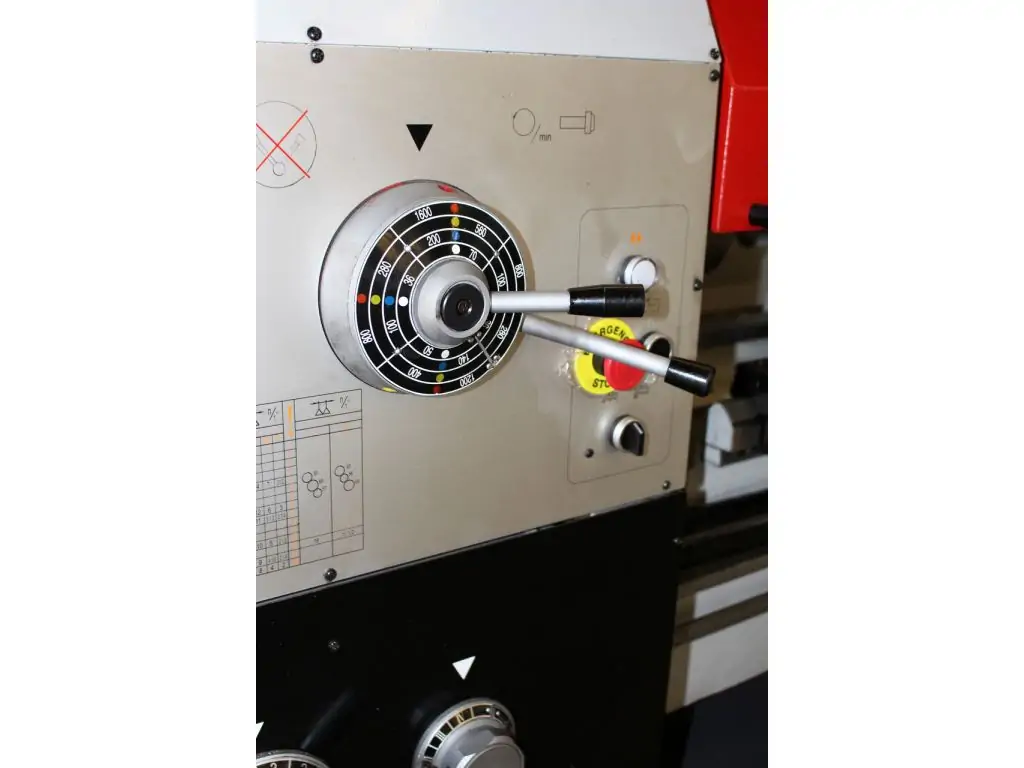

• Механическая коробка скоростей
• Диапазон оборотов шпинделя – 22-1800 об/мин

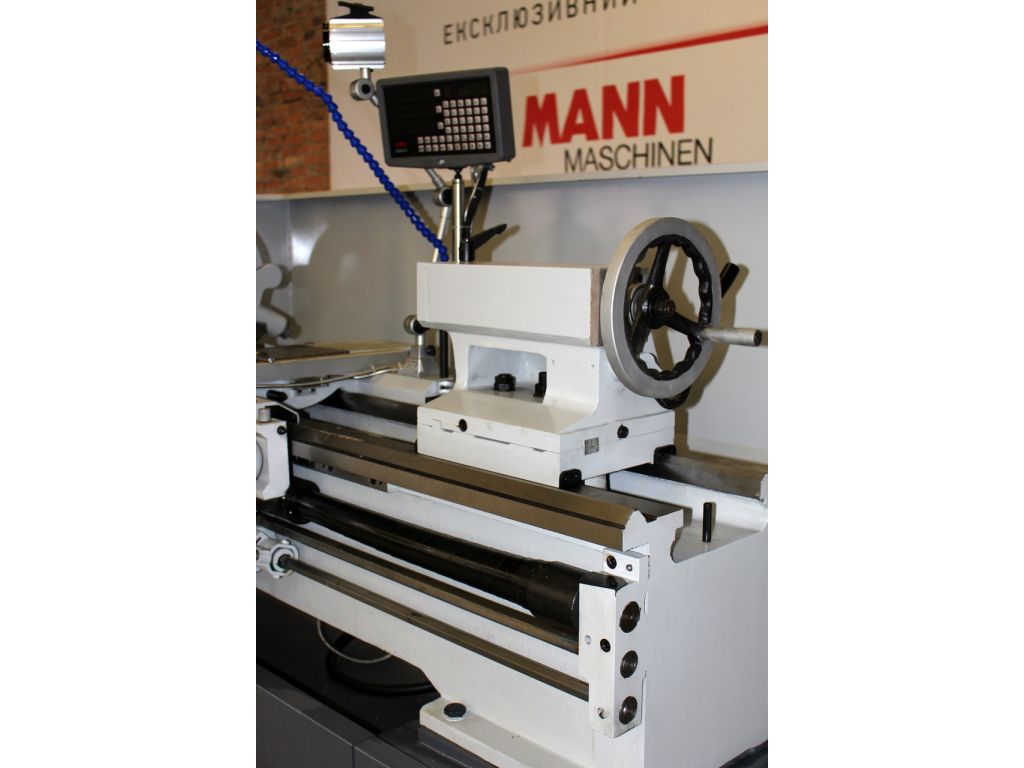

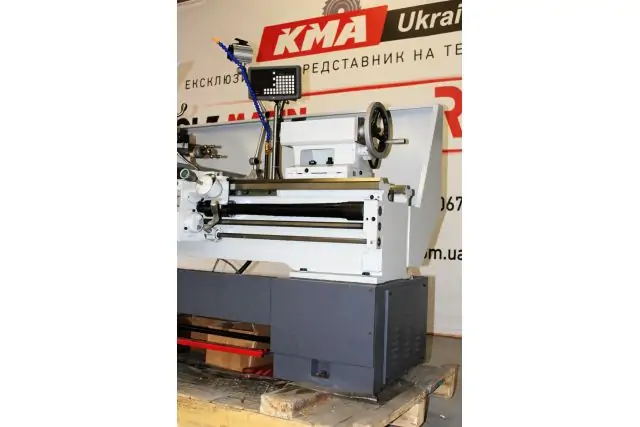

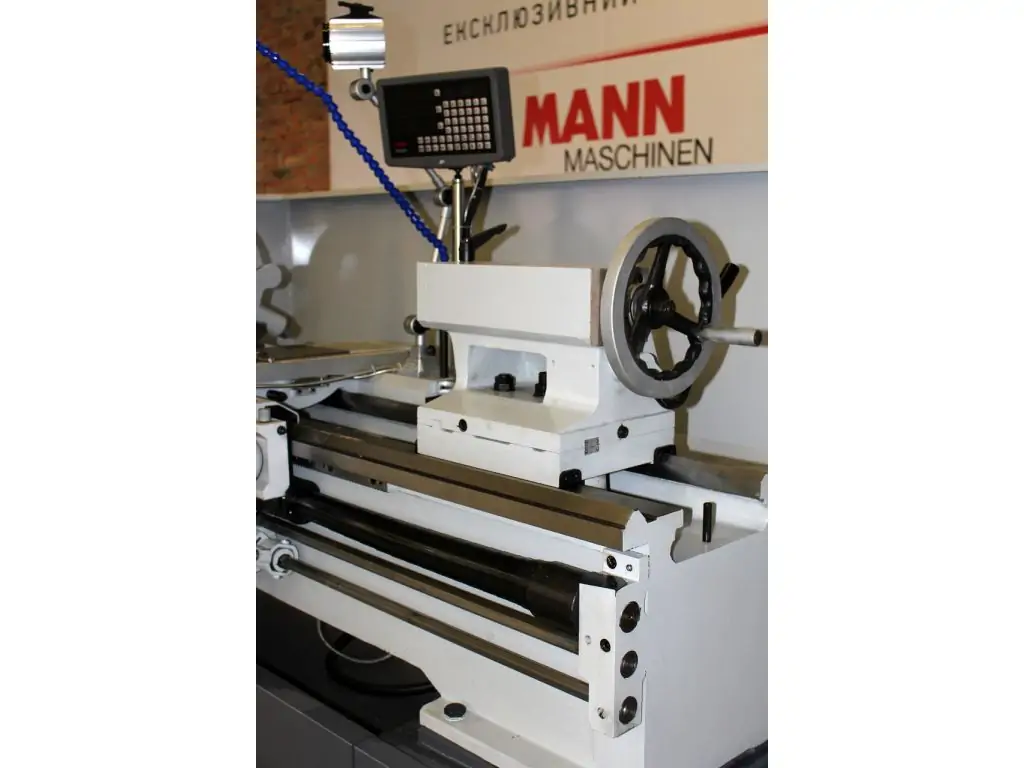

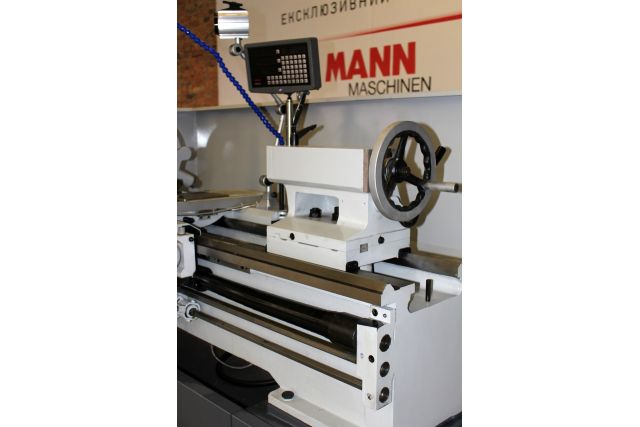

• Ход пиноли задней бабки - 150 мм
• Диаметр пиноли – 75 мм
• Конус пиноли - МК5
• Максимальный размер резцов – 25х25 мм
• Ходовый винт и ходовой вал
• Синхронизация шпинделя с ходовым винтом
• Поддержка метрической, дюймовой, модульной и DP резьб
• Нарезание резьбы без замены шестерен
• Продольный и поперечный суппорт с регулируемыми клиньями
• Автоматические многоступенчатые продольная и поперечная подачи
• Ускоренное перемещение суппорта
• Система охлаждения СОЖ
• Эргономичная панель управления
• Индукционно закаленные и прецизионно отшлифованные призматические направляющие
• Литая чугунная станина высокой жесткости
• Габаритные размеры – 2500x1100x1380 мм
• Вес – 2580 кг.

Комплектация токарно-винторезного станка CORMAK 500х1500/65 mm

В комплект поставки входят:

• Цифровая индикация для 3 осей
• 3-кулачковый патрон 250 мм
• 4-кулачковый патрон

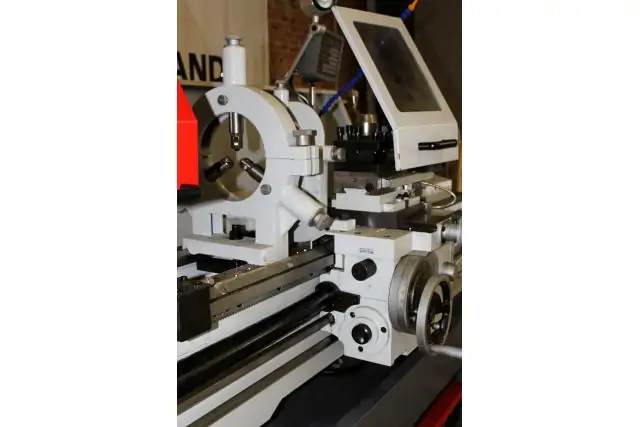

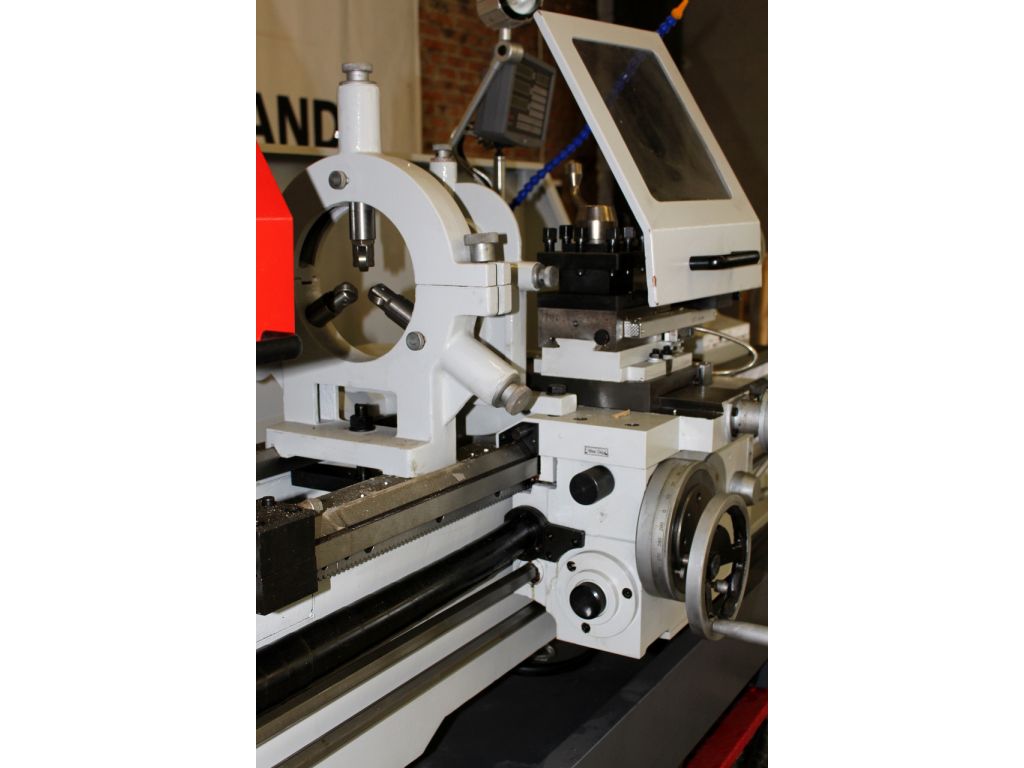

• Недвижимый люнет 130 мм
• Подвижный люнет 260 мм
• Переходная втулка для шпинделя
• Ускоренная подача суппорта
• Ножная педаль безопасности
• Защита от стружки по всей длине станка
• Система охлаждения СОЖ
• Галогенное освещение 24 В
• Резьбоуказатель
• Набор инструментов.

Частые вопросы

Для лучшего ознакомления с конструктивными особенностями и работой токарных станков по металлу просмотрите ответы на вопросы.

Почему промышленные токарные станки используют механическую коробку скоростей?

Механическая коробка передает крутящий момент без потерь, особенно на низких оборотах. Это важно для резьбонарезания и чернового точения, где требуется стабильная тяга.

Какое значение имеет размер резцов токарного станка?

Размер резцов определяет максимальную глубину резки, допустимую подачу и мощность, которые можно реализовать без вибраций. Чем больше сечение резца, тем выше его жесткость и тем меньше он прогибается под нагрузкой и стабильнее держит геометрию. Это позволяет снимать больший слой металла без потери стабильности и обеспечивает лучшее качество поверхности при чистовом проходе, особенно при точении длинных валов.

Какие преимущества регулируемых клиньев суппорта токарного станка?

Регулируемые клинья позволяют устранить появляющиеся в ходе эксплуатации люфты и сохранить точность станка без необходимости сложного ремонта.

Что такое диаметр обработки над суппортом в токарном станке, и почему он меньше диаметра обработки над станиной?

Диаметр обработки над станиной – это максимальный диаметр детали, которая может быть закреплена на станке, а диаметр над суппортом – это максимальный диаметр детали, которую можно обработать, когда поперечный суппорт расположен под ней. Суппорт с инструментальным держателем выступает над станиной. На больших станках эта разница значительная, поскольку суппорт достаточно массивный. Это ограничивает размер деталей, обрабатываемых по всей длине.

Какую роль играет закалка направляющих токарного станка?

Индукционно закаленные и шлифованные направляющие значительно медленнее изнашиваются, сохраняя точность станка в течение многих лет интенсивной эксплуатации.
