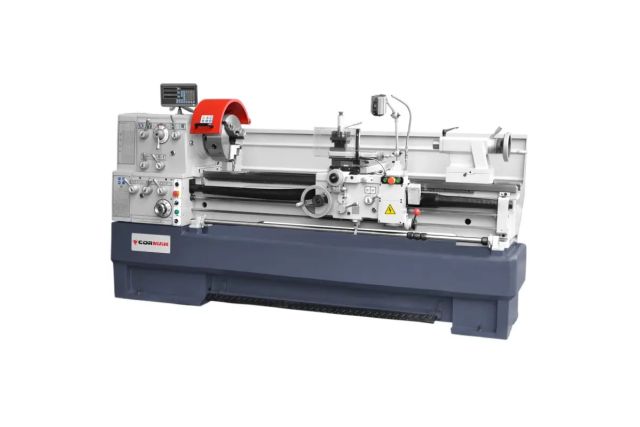

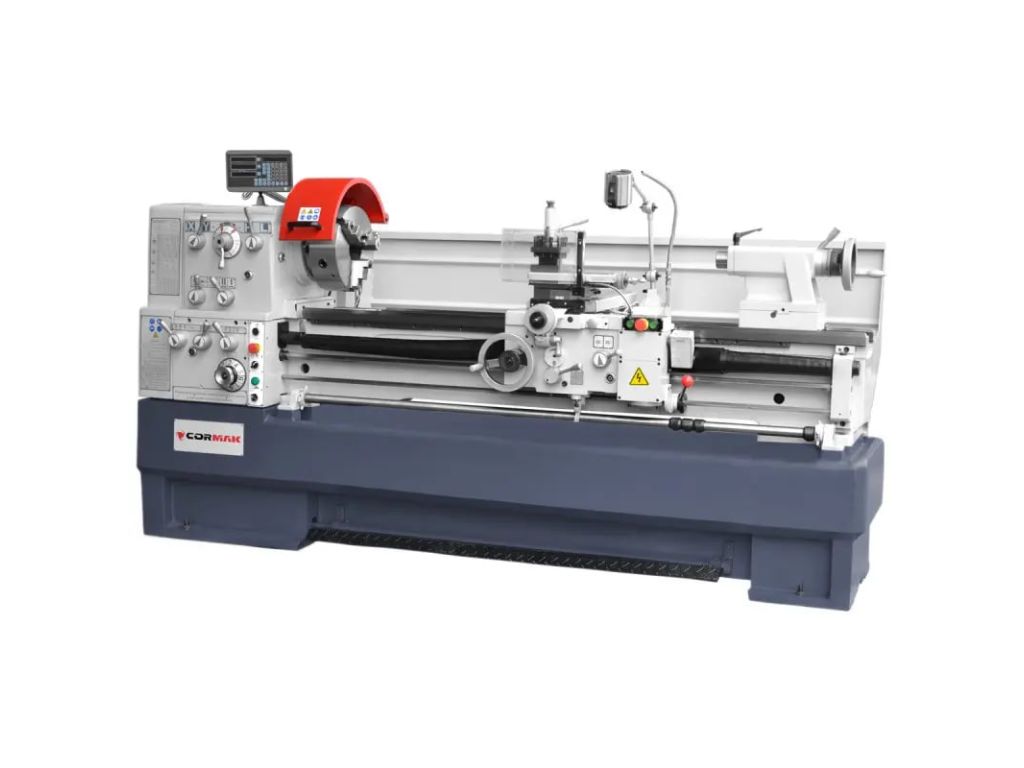

Универсальный токарный станок CORMAK 460x1500

Универсальный токарный станок CORMAK 460x1500 предназначен для широкого спектра токарных работ: точения наружных и внутренних поверхностей, подрезки торцов, растачивания, сверления, нарезания резьбы и т.д. Межцентровое расстояние 1500 мм подходит для обработки длинных валов. Диаметр обработки 460 мм над станиной обеспечивает универсальность для большинства типов деталей. Съемная часть станины дает возможность обрабатывать короткие габаритные заготовки диаметром до 690 мм. Отверстие шпинделя 80 мм позволяет обрабатывать длинные прутки большого сечения без предварительного разрезания.

Двигатель мощностью 5,5 кВт поддерживает высокий крутящий момент даже при низких оборотах, что важно при тяжелой резке. 12-ступенчатая механическая коробка обеспечивает широкий диапазон оборотов шпинделя (25-1700 об/мин). Широкий диапазон подач позволяет точно подобрать режим обработки под конкретный материал и тип операции. Благодаря литой чугунной станине и индукционно закаленным, шлифованным направляющим, этот токарный станок для производства сохраняет точность и стабильность при высоких нагрузках, а цифровая индикация по 3 осям ускоряет настройки и обеспечивает максимальный контроль обработки.

Особенности универсального токарного станка CORMAK 460x1500

• Цифровая индикация по 3 осям
• Мощность двигателя – 5,5 кВт
• Напряжение питания – 400 В
• Расстояние между центрами – 1500 мм
• Максимальный диаметр обработки над станиной – 460 мм
• Максимальный диаметр обработки над суппортом – 270 мм
• Максимальный диаметр обработки в станине – 690 мм
• Отверстие шпинделя – 80 мм
• Конус шпинделя - MК7
• Крепление патрона D1-8
• Прецизионные подшипники шпинделя
• Электромагнитный тормоз шпинделя

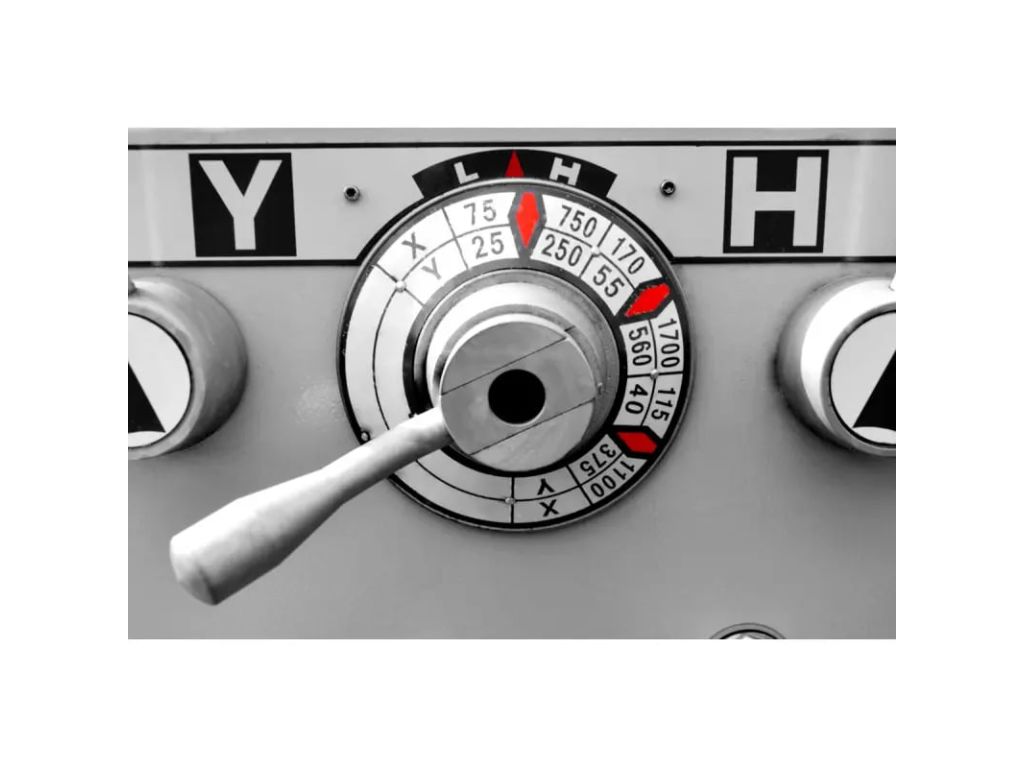

• 12-ступенчатая механическая коробка передач
• Закаленные, шлифованные шестерни из легированной стали

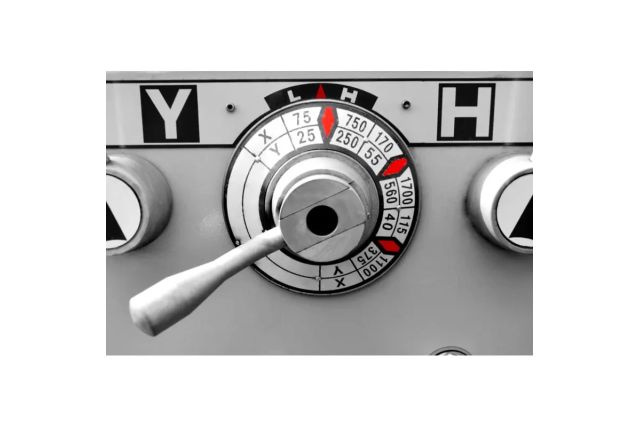

• Диапазон оборотов шпинделя – 25-1700 об/мин
• Ходовый винт и ходовой вал
• Система механических подач
• Централизованная система переключения подач
• Автоматические многоступенчатые продольная и поперечная подачи
• Ускоренные продольная и поперечная подачи с джойстиковым управлением
• Предохранительная фрикционная муфта в коробке подач
• 4-позиционный резцедержатель под резцы 25х25 мм
• Поддержка метрической, дюймовой, модульной и DP резьбы
• Нарезание резьбы без замены шестерен
• Ход пиноли задней бабки – 130 мм
• Диаметр пиноли – 60 мм
• Конус пиноли задней бабки - МК4
• Индукционно закаленные, шлифованные направляющие V-образной формы
• Литая чугунная станина, усиленная ребрами жесткости
• Габаритные размеры – 2500x1100x1380 мм
• Вес – 1820 кг.

Комплектация универсального токарного станка CORMAK 460x1500

В комплект поставки входят:

• Цифровая индикация для 3 осей

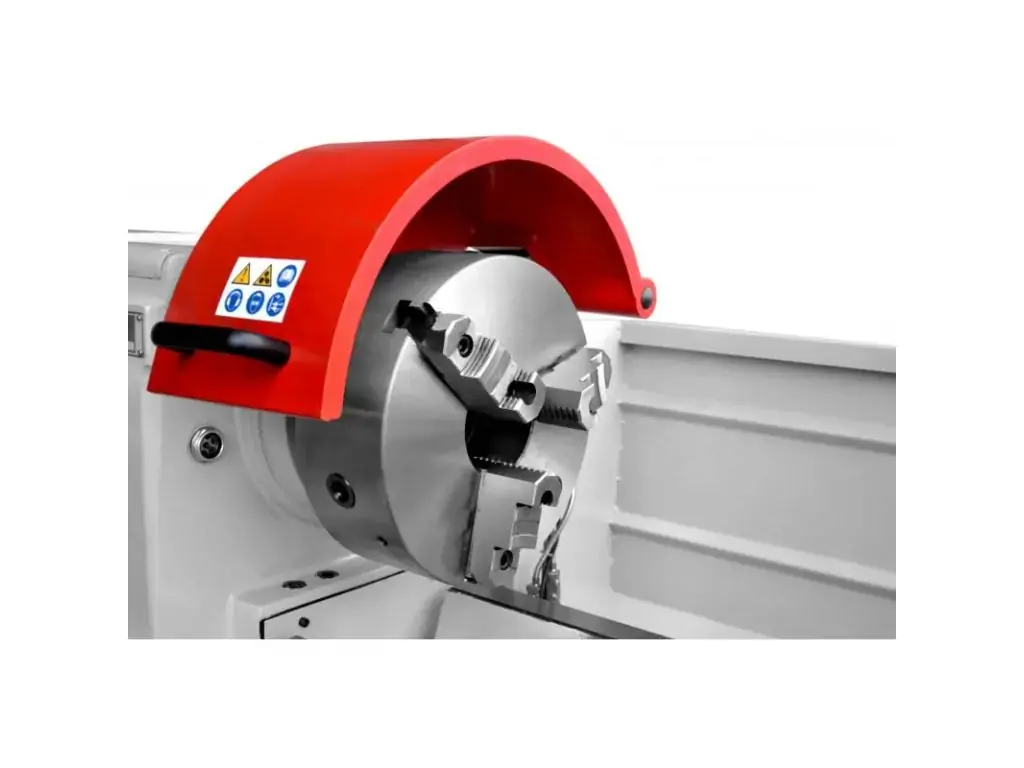

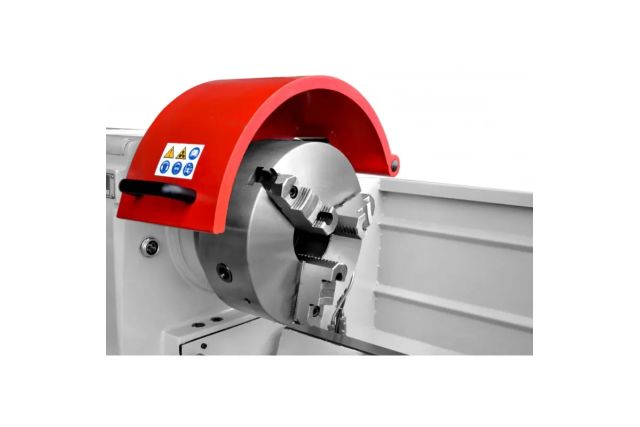

• 3-кулачковый патрон
• 4-кулачковый патрон
• Недвижимый люнет
• Подвижный люнет
• Ножная педаль безопасности
• Система охлаждения
• Освещение рабочей зоны
• Индикатор нарезки резьбы
• Защитный щиток
• Набор инструментов.

Частые вопросы

В ответах на вопросы вы найдете больше полезной информации об универсальных токарных станках.

Почему в универсальных токарных станках отдельно используют подающий вал и ходовой винт?

Такое конструктивное решение уменьшает износ механизмов. Ходовый винт имеет прецизионную резьбу и используется только для нарезания резьбы. Если использовать его для обычного точения, он быстро износится и точность резьбы существенно ухудшится. А замена ходового винта – это достаточно дорогая и трудоемкая операция.

Почему важны тип и качество подшипников шпинделя токарного станка?

Для точного и качественного точения шпиндель должен вращаться с минимальным радиальным и осевым биением. В профессиональных станках используются высокоточные роликовые или конические подшипники, обеспечивающие минимальное биение шпинделя, что влияет на чистоту поверхности и точность круглости детали.

Целесообразно ли оснащать универсальный токарный станок цифровой индикацией (DRO)?

Да. Цифровая индикация уменьшает влияние человеческого фактора, повышает точность позиционирования и ускоряет серийные операции без перехода на ЧПУ.

Как влияет на работу токарного станка индукционная закалка направляющих?

Индукционная закалка значительно повышает износостойкость направляющих, сохраняя геометрию станка в течение всего срока эксплуатации.

Какие критерии указывают на профессиональный уровень токарного станка?

Профессиональные токарные станки должны иметь массивную станину, закаленные направляющие, отдельные ходовой винт и подающий вал, мощный двигатель, качественные шпиндельные подшипники и стабильную коробку подач.
