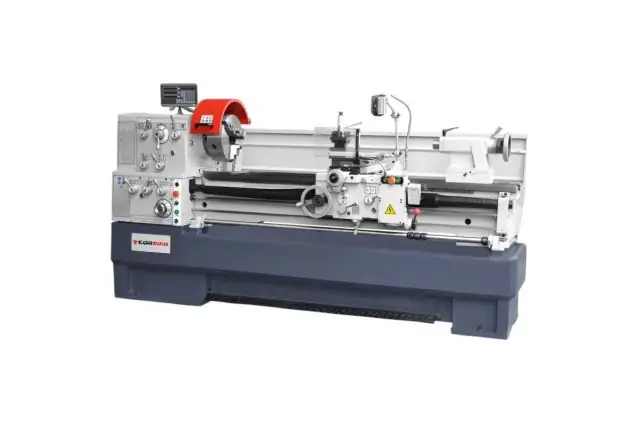

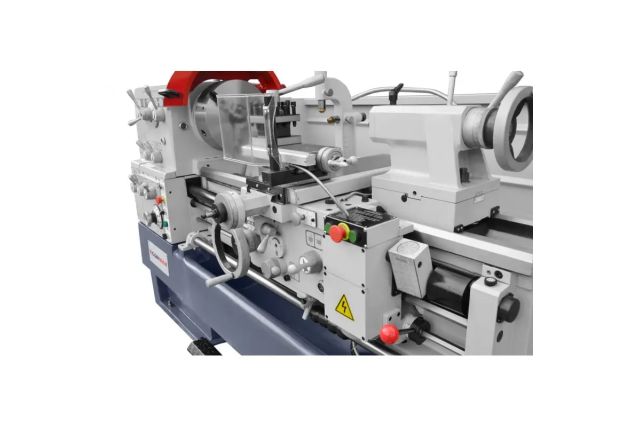

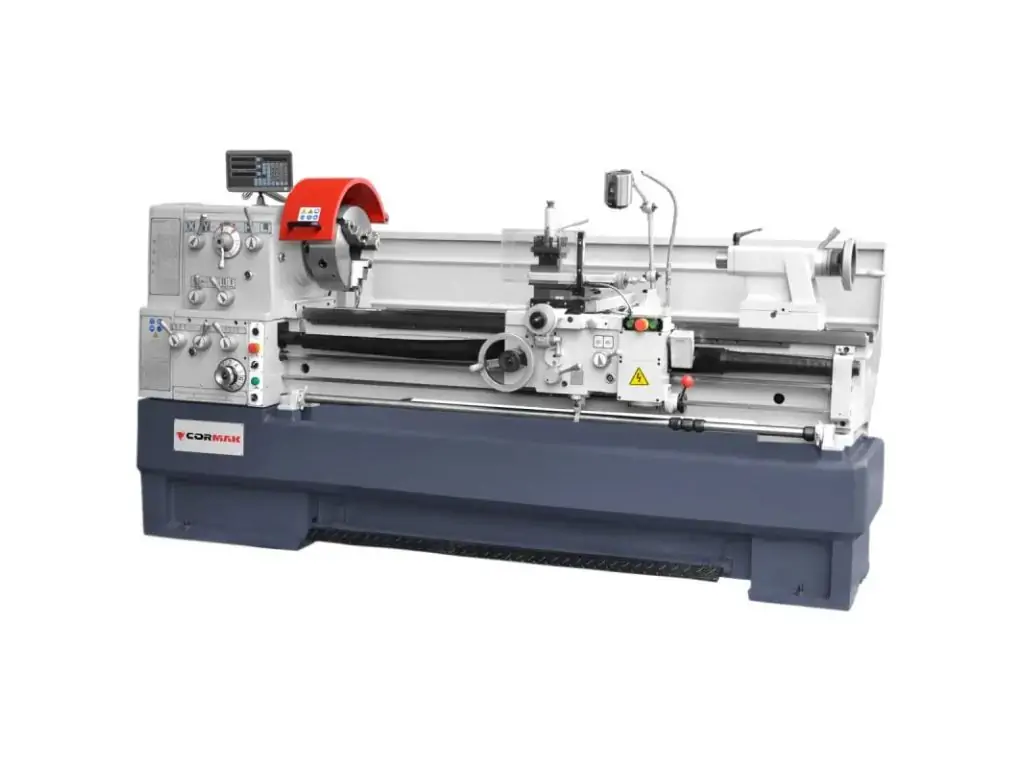

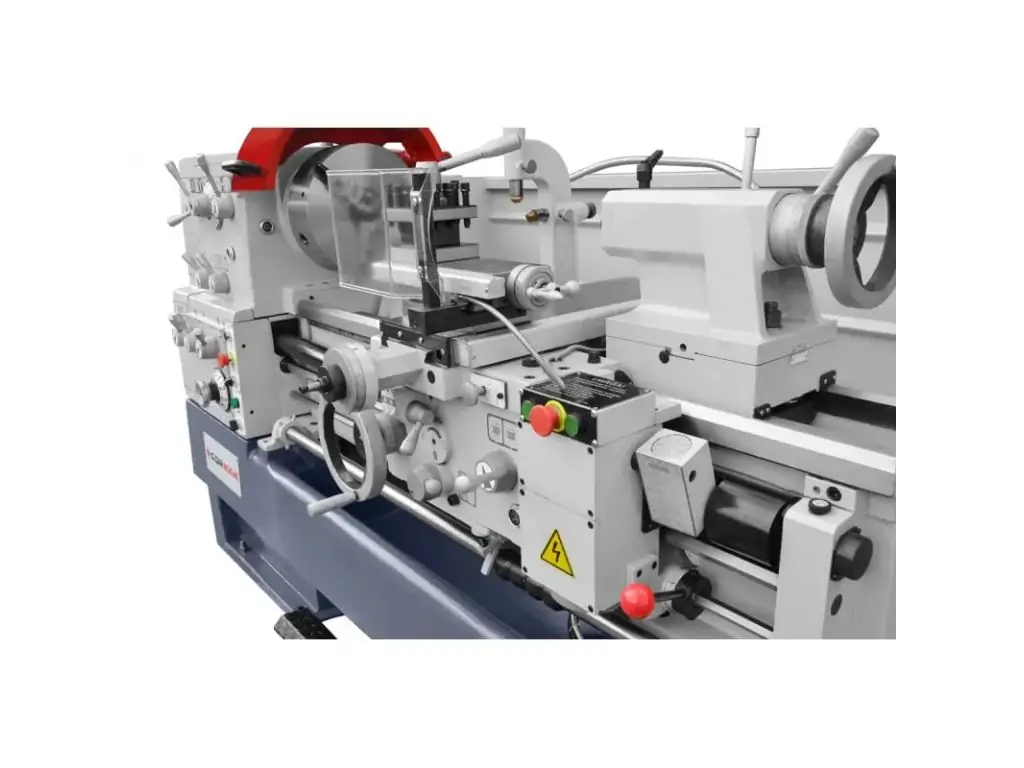

Універсальний токарний верстат CORMAK 460x1500

Універсальний токарний верстат CORMAK 460x1500 призначений для широкого спектра токарних робіт: точіння зовнішніх і внутрішніх поверхонь, підрізання торців, розточування, свердління, нарізання різьби тощо. Міжцентрова відстань 1500 мм підходить для обробки довгих валів. Діаметр обробки 460 мм над станиною забезпечує універсальність для більшості типів деталей. Знімна частина станини дає змогу обробляти короткі, габаритні заготовки діаметром до 690 мм. Отвір шпинделя 80 мм дозволяє обробляти довгі прутки великого перерізу без попереднього розрізання.

Двигун потужністю 5,5 кВт підтримує високий крутний момент навіть при низьких обертах, що важливо при важкому різанні. 12-ступенева механічна коробка передач забезпечує широкий діапазон обертів шпинделя (25-1700 об/хв). Широкий діапазон подач дозволяє точно підібрати режим обробки під конкретний матеріал і тип операції. Завдяки литій чавунній станині та індукційно загартованим, шліфованим напрямним, цей токарний верстат для виробництва зберігає точність і стабільність при високих навантаженнях, а цифрова індикація по 3 осях прискорює налаштування і забезпечує максимальний контроль обробки.

Особливості універсального токарного верстата CORMAK 460x1500

• Цифрова індикація по 3 осях
• Потужність двигуна - 5,5 кВт
• Напруга живлення - 400 В
• Відстань між центрами - 1500 мм
• Максимальний діаметр обробки над станиною - 460 мм
• Максимальний діаметр обробки над супортом - 270 мм
• Максимальний діаметр обробки в станині - 690 мм
• Отвір шпинделя - 80 мм
• Конус шпинделя - MК7
• Кріплення патрона D1-8
• Прецизійні підшипники шпинделя
• Електромагнітне гальмо шпинделя
• 12-ступінчаста механічна коробка передач
• Загартовані, шліфовані шестерні з легованої сталі

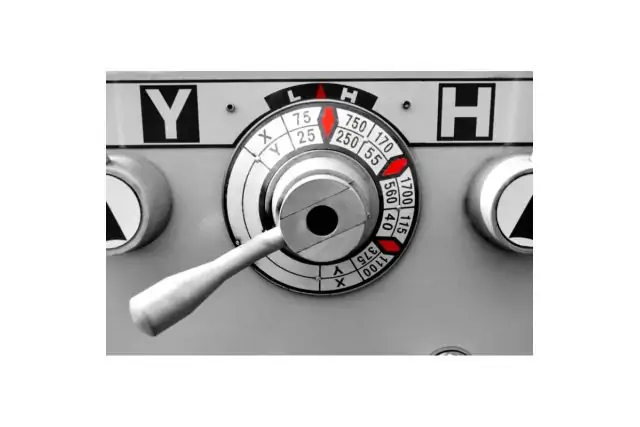

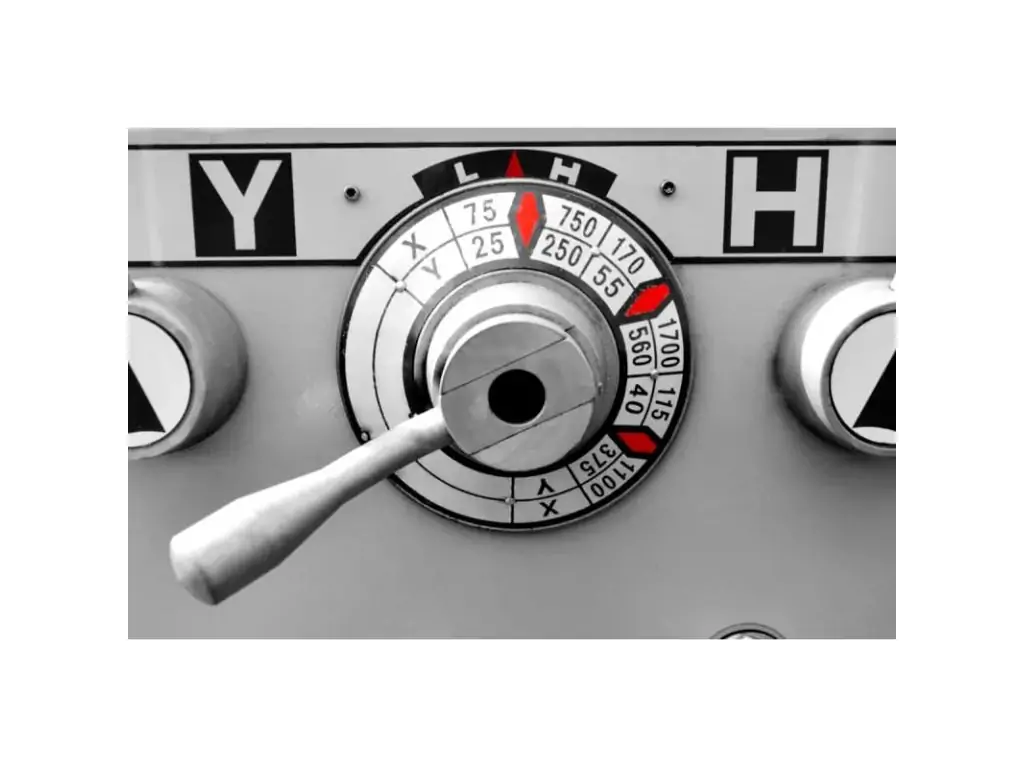

• Діапазон обертів шпинделя - 25-1700 об/хв
• Ходовий гвинт і ходовий вал
• Система механічних подач
• Централізована система перемикання подач
• Автоматичні багатоступеневі поздовжня і поперечна подачі

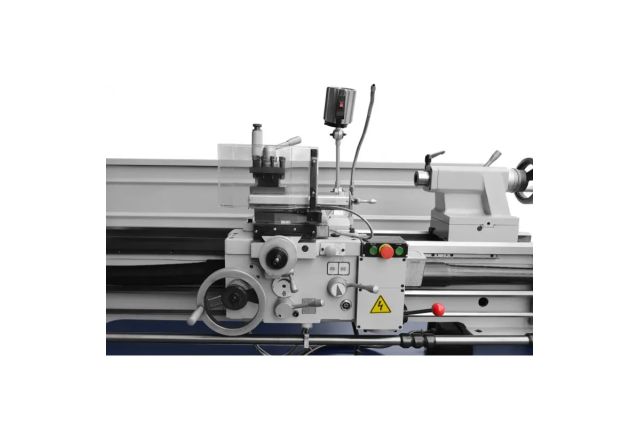

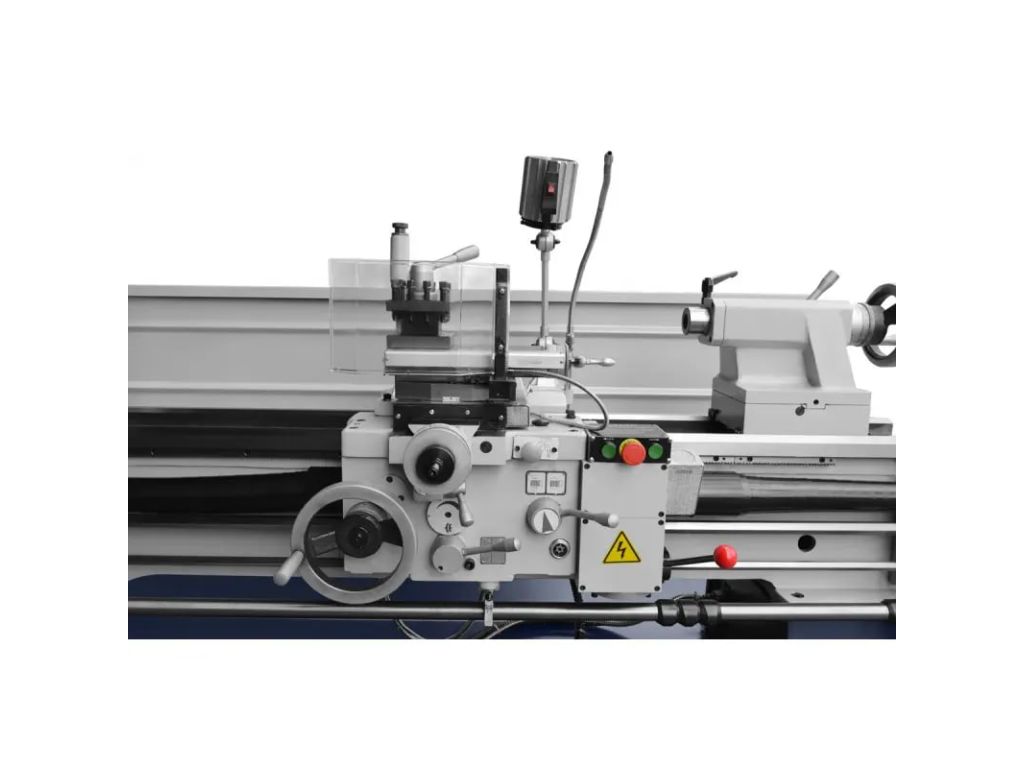

• Прискорені поздовжня і поперечна подачі з джойстиковим керуванням
• Запобіжна фрикційна муфта в коробці подач
• 4-позиційний різцетримач під різці 25х25 мм
• Підтримка метричної, дюймової, модульної і DP різьби
• Нарізання різьби без зміни шестерень
• Хід пінолі задньої бабки - 130 мм
• Діаметр пінолі - 60 мм
• Конус пінолі задньої бабки - МК4
• Індукційно загартовані, шліфовані напрямні V-подібної форми
• Лита чавунна станина, посилена ребрами жорсткості
• Габаритні розміри - 2500x1100x1380 мм
• Вага - 1820 кг.

Комплектація універсального токарного верстата CORMAK 460x1500

В комплект поставки входять:

• Цифрова індикація для 3 осей

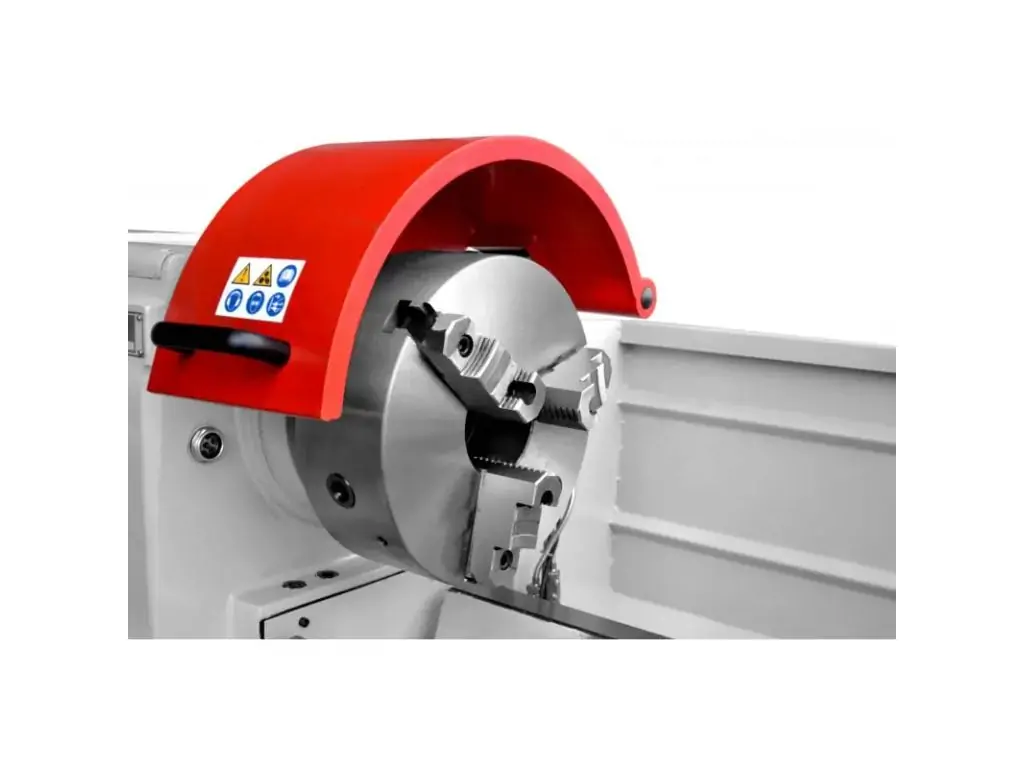

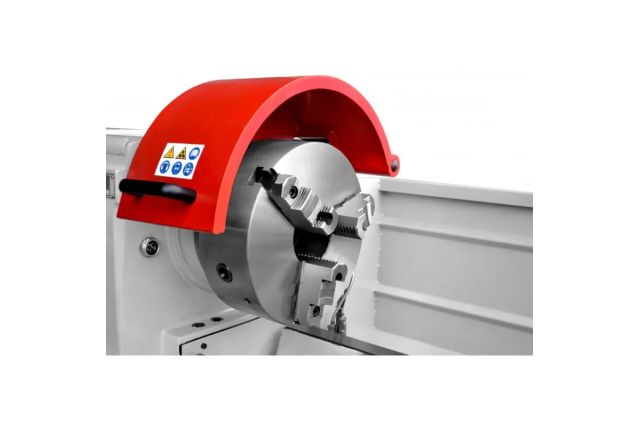

• 3-кулачковий патрон
• 4-кулачковий патрон
• Нерухомий люнет
• Рухомий люнет
• Ножна педаль безпеки
• Система охолодження
• Освітлення робочої зони
• Індикатор нарізання різьби
• Захисний щиток
• Комплект інструментів.

Часті запитання

У відповідях на запитання ви знайдете більше корисної інформації про універсальні токарні верстати.

Чому в універсальних токарних верстатах окремо застосовують подаючий вал і ходовий гвинт?

Таке конструктивне рішення зменшує знос механізмів. Ходовий гвинт має прецизійну різьбу і використовується тільки для нарізання різьби. Якщо використовувати його для звичайного точіння, він швидко зноситься і точність різьби суттєво погіршиться. А заміна ходового гвинта - це досить дорога і трудомістка операція.

Чому важливі тип і якість підшипників шпинделя токарного верстата?

Для точного і якісного точіння шпиндель повинен обертатися з мінімальним радіальним та осьовим биттям. У професійних верстатах використовуються високоточні роликові або конічні підшипники, які забезпечують мінімальне биття шпинделя, що напряму впливає на чистоту поверхні та точність круглості деталі.

Чи доцільно оснащувати універсальний токарний верстат цифровою індикацією (DRO)?

Так. Цифрова індикація зменшує вплив людського фактора, підвищує точність позиціювання і значно прискорює серійні операції без переходу на ЧПУ.

Який вплив на роботу токарного верстата має індукційне загартування напрямних?

Індукційне загартування значно підвищує зносостійкість напрямних, зберігаючи геометрію верстата протягом всього терміну експлуатації.

Які критерії вказують на професійний рівень токарного верстата?

Професійні токарні верстати повинні мати масивну станину, загартовані напрямні, окремі ходовий гвинт і подаючий вал, потужний двигун, якісні підшипники шпинделя та стабільну коробку подач.
