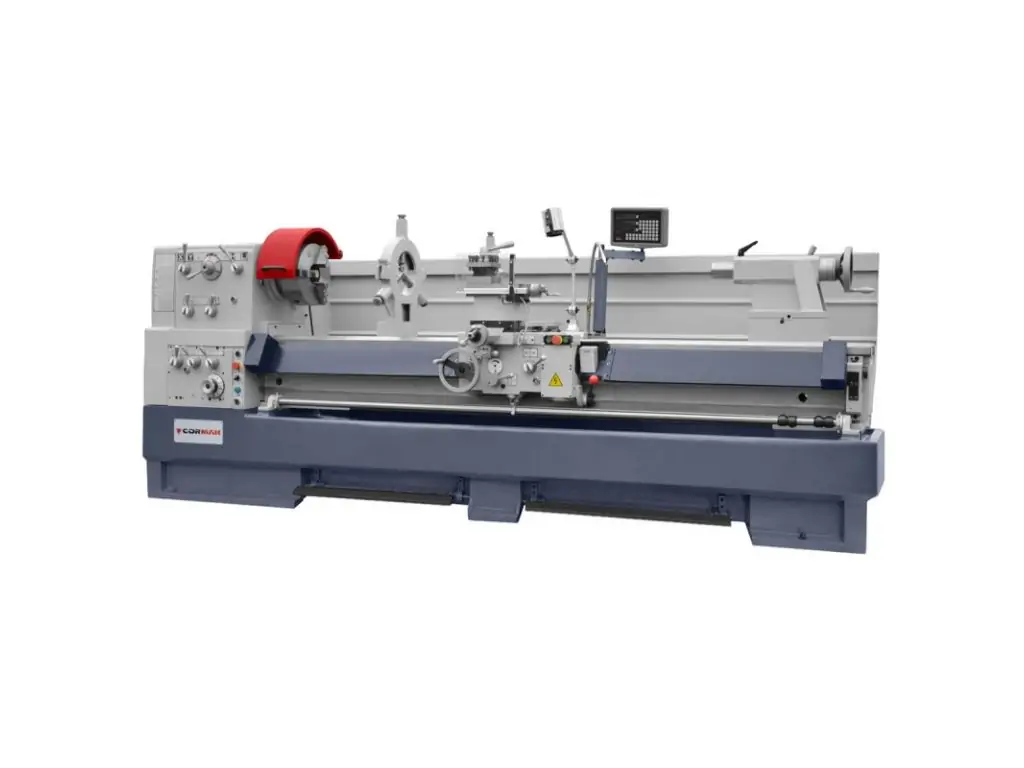

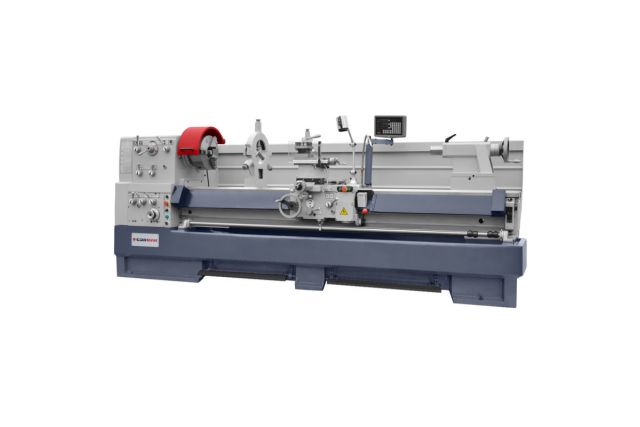

Токарно-гвинторізний верстат CORMAK GOLIAT 660x3000

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Станина

Ціліснолита станина з додатковими ребрами жорсткості відлита з чавуну. Така конструкція станини забезпечує підвищену жорсткість, вібростійкість та здатна витримувати підвищені навантаження.мітчики та ін.

Коробкак подач

Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.

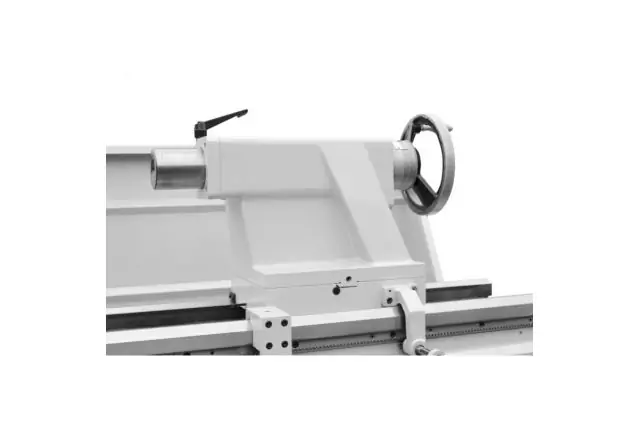

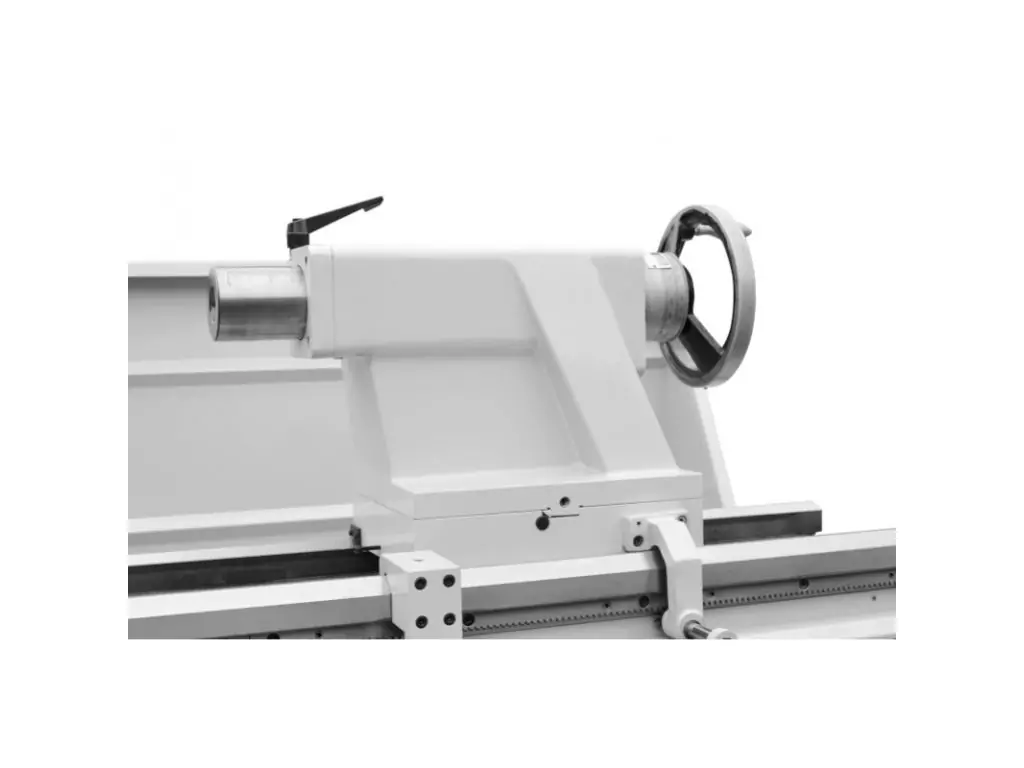

Задня бабка

Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.

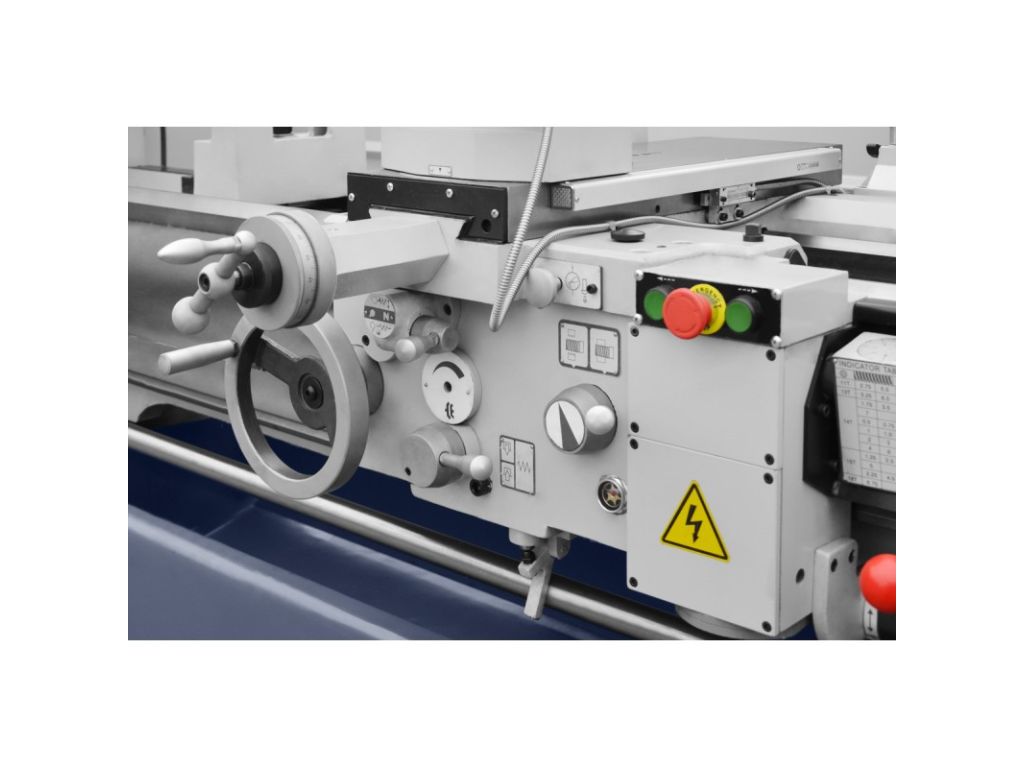

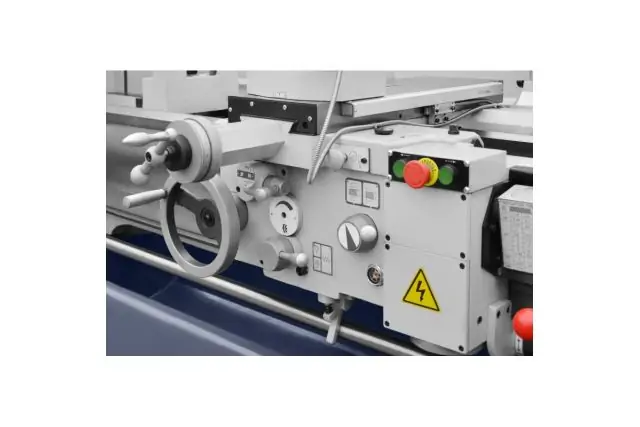

Супорт

Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках

Перемикач подач

Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Діаметр обробки над станиною: 660 мм з РК-дисплеєм

Діаметр обробки над супортом: 455 мм

Діаметр точіння після зняття містка (діаметр х ширина): 885 x 170 мм

Висота центрів: 330 мм

Відстань між центрами: 3000 мм

Ширина станини: 350 мм

Максимальні розміри інструментів: 25x25 мм

Максимальний хід поперечного супорта: 350 мм

Максимальний хід верхнього супорта: 130 мм

Діаметр отвору шпинделя: Ф103 мм

Конус шпинделя: D1-8

Конус Морзе Ф103 мм (1:20)

Кількість швидкостей шпинделя: 12

Швидкість обертання шпинделя: 25-1500 об/хв

Діаметр і різьба ходового гвинта: Ф40 x 6 мм

Дюймова різьба: 2-112 T.P.I. (60)

Метрична різьба: 0,2-14 мм (47)

Різьба D.P.: 4-112 D.P. (50)

Модульна різьба: 0,1-7 M.P. (39)

Діапазон поздовжньої подачі: 0,059-1,646 мм/об (35)

Діапазон поперечної подачі: 0,020-0,573 мм/об (35)

Хід пінолі: 180 мм

Діаметр пінолі: Ф75 мм

Конус пінолі: MK5

Двигун приводу шпинделя: 7,5 кВт (10 к.с.)

Двигун насоса охолодження: 0,1 кВт (1/8 к.с.)

Розміри (ДxШxВ): 4340 x 1150 x 1510 мм

Маса нетто: 3190 кг

Стандартне обладанння:

• Цифрове зчитування 3-осей (SDS-3VA)
• Трикулачковий патрон токарний 315 мм (самоцентрувальний)
• Чотирикулачковий патрон токарний 400 мм (незалежний)
• Планшайба токарна 400 мм
• Прискорений хід
• Втулка редуктора шпинделя
• Система охолодження
• Робоче освітлення
• Ключ до патрона і патрон-підтримки
• Набір інструментів для обслуговування
