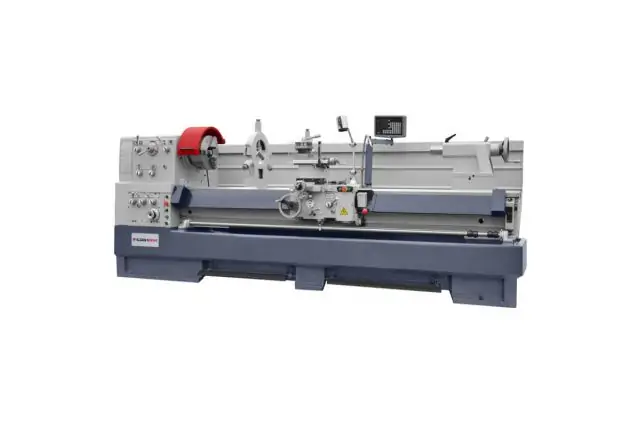

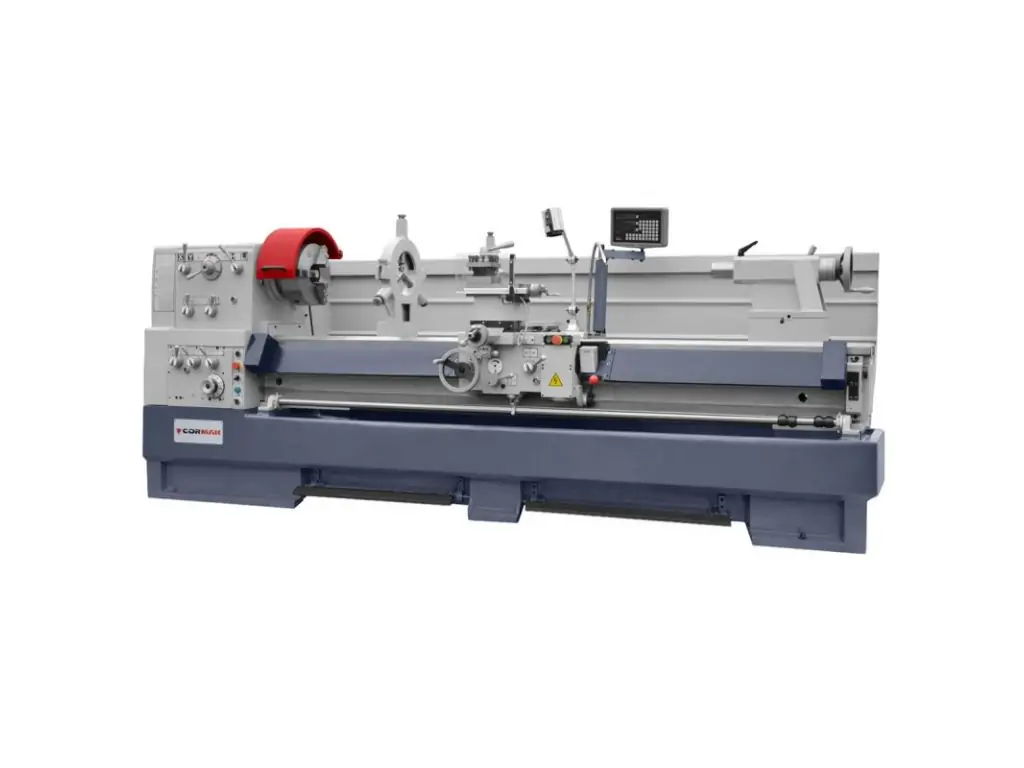

Токарно-винторезный станок CORMAK GOLIAT 660x3000

Данные станки с высокой скоростью и точностью  Cormak  –  предназначены для  получистовой и чистовой обработки  разного вида деталей типа: вал, диск, втулка. Они  обеспечивают высокую эффективность, большие объемы и высокую точность обработки.

Функционал:

·  обработка наружных поверхностей;

·  расточка отверстий;

·  расточка внутренних криволинейных поверхностей конической формы;

·  обработка наружной и внутренней резьбы;

·  обработка дуг;

·  развертывание отверстий;

·  скоростная обработка черных и цветных металлов.

Схемы обработки

Контруктивные особенности:

Станина

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

Коробка подач

Все шестеренки механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износостойкостью.

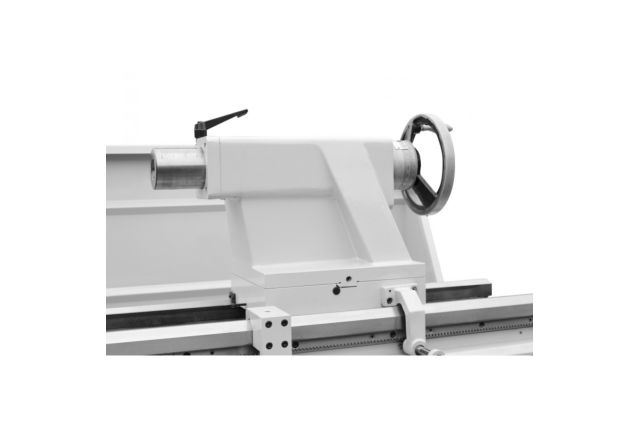

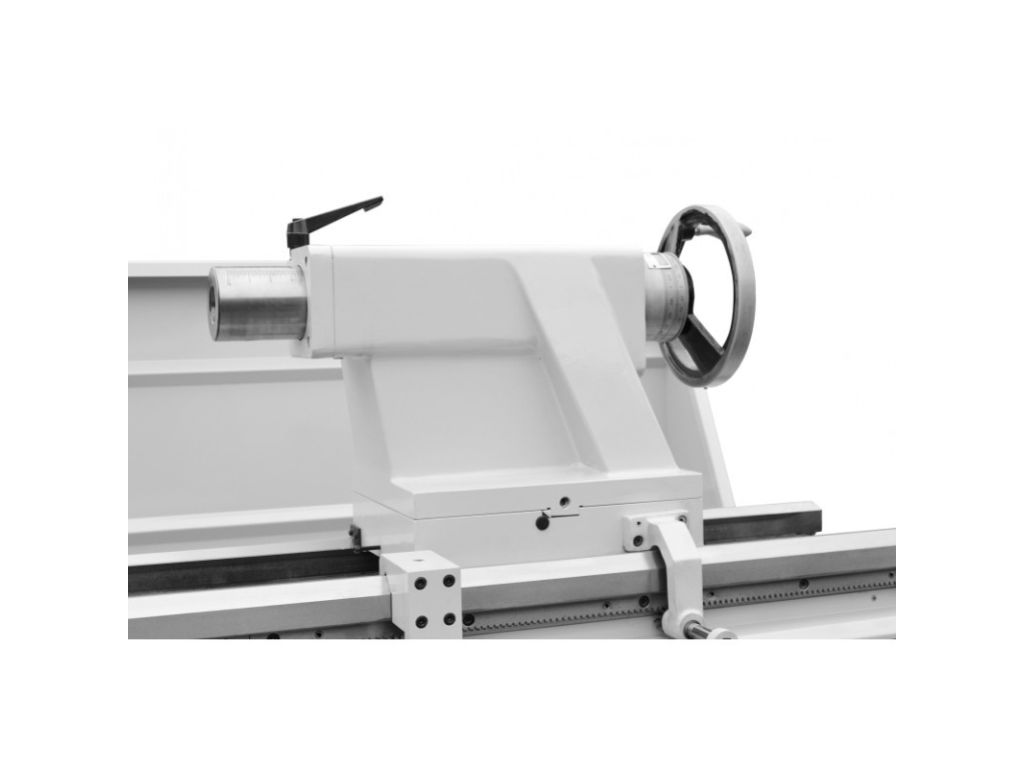

Задняя бабка

Устройство для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезке резьбы; сверл или сверлильного патрона при сверлении отверстий.

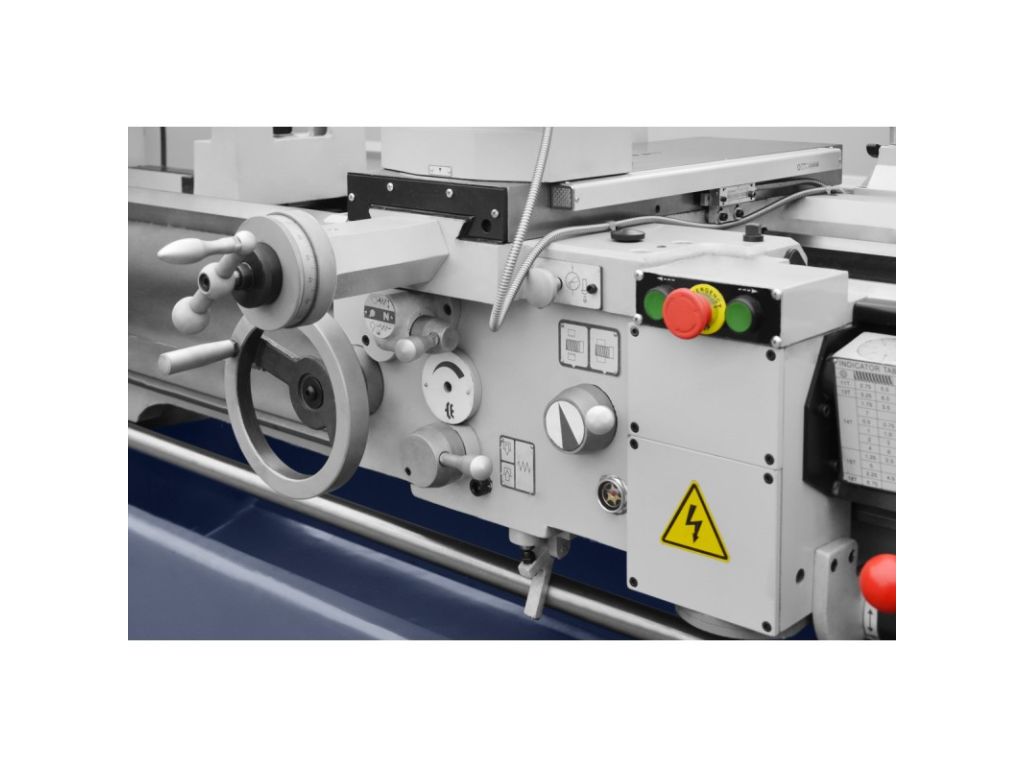

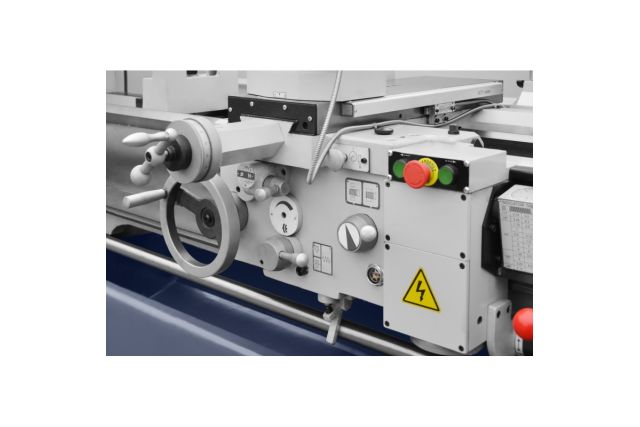

Суппорт

Приспособление для крепления обрабатывающего инструмента и перемещение инструмента по заданным направлениям

Переключатель подач

Многопозиционный рычажок для включения автоматического перемещения режущего инструмента в заданном направлении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диаметр обработки над станиной: 660 мм с ЖК-дисплеем

Диаметр обработки над суппортом: 455 мм.

Диаметр точения после снятия мостика (диаметр x ширина): 885 x 170 мм

Высота центров: 330 мм

Расстояние между центрами: 3000 мм.

Ширина станины: 350 мм

Максимальный размер инструмента: 25x25 мм

Максимальный ход поперечного суппорта: 350 мм.

Максимальный ход верхнего суппорта: 130 мм.

Диаметр отверстия шпинделя: Ф103 мм

Конус шпинделя: D1-8

Конус Морзе Ф103 мм (1:20)

Количество скоростей шпинделя: 12

Скорость вращения шпинделя: 25-1500 об/мин

Диаметр и резьба ходового винта: Ф40 х 6 мм

Дюймовая резьба: 2-112 TPI (60)

Метрическая резьба: 0,2-14 мм (47)

Резьба DP: 4-112 DP (50)

Модульная резьба: 0,1-7 MP (39)

Диапазон продольной подачи: 0,059-1,646 мм/об (35)

Диапазон поперечной подачи: 0,020-0,573 мм/об (35)

Ход пиноли: 180 мм

Диаметр пиноли: Ф75 мм

Конус пиноли: MK5

Двигатель привода шпинделя: 7,5 кВт (10 л.с.)

Двигатель насоса охлаждения: 0,1 кВт (1/8 л.с.)

Размеры (ДxШxВ): 4340 x 1150 x 1510 мм

Масса нетто: 3190 кг

Стандартное оборудование:

• Цифровое считывание 3-осей (SDS-3VA)
• Трёхкулачковый патрон токарный 315 мм (самоцентровочный)
• Четырехкулачковый патрон токарный 400 мм (независимый)
• Планшайба токарно 400 мм
• Ускоренный ход
• Втулка редуктора шпинделя
• Система охлаждения
• Рабочее освещение
• Ключ к патрону и патрон-поддержке
• Набор инструментов для обслуживания
