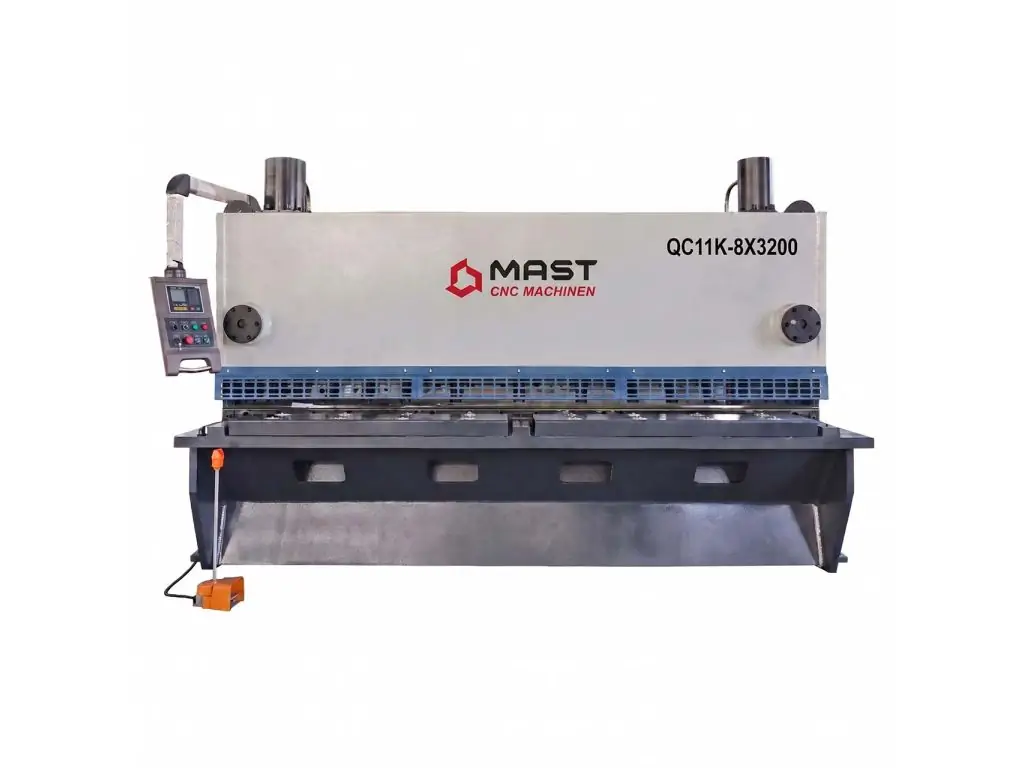

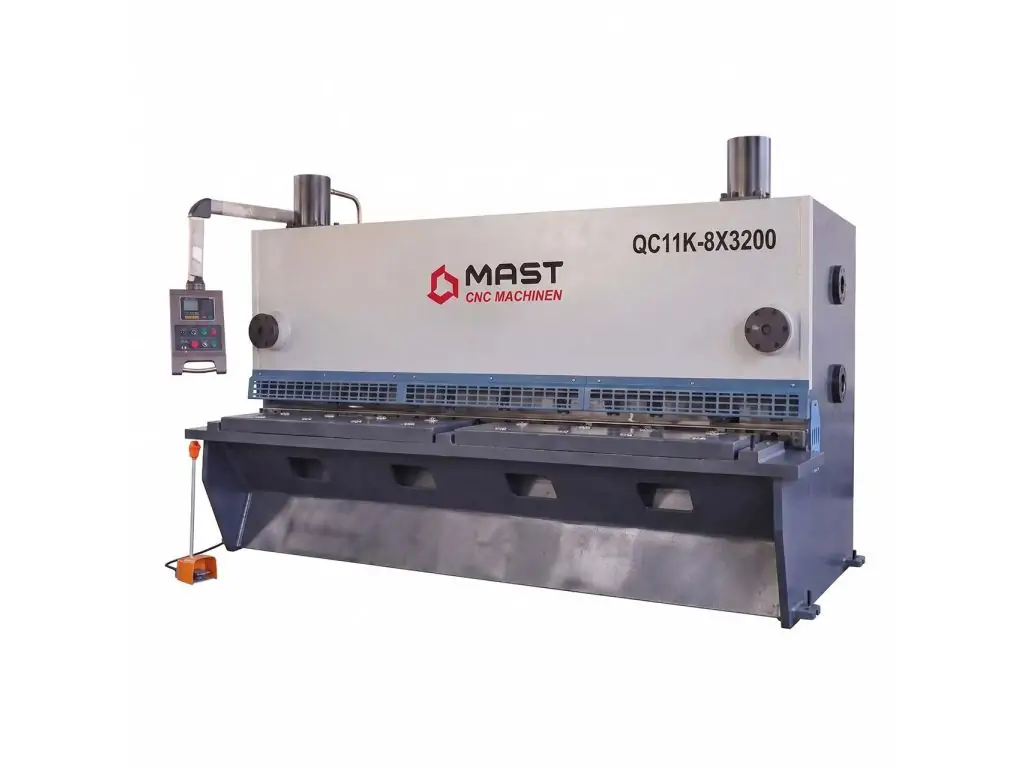

Гідравлічні гільйотинні ножиці MAST CNC MACHINEN QC11K-8X3200 з ЧПУ TP10S

MAST CNC MACHINEN QC11K-8X3200 — промислові гідравлічні гільйотинні ножиці з числовим програмним управлінням, призначені для точного та продуктивного різання листового металу шириною до 3200 мм. Верстат дозволяє обробляти вуглецеву сталь S235 товщиною до 8 мм, а нержавіючу сталь — до 4 мм.

Обладнання підходить для інтенсивної експлуатації в металообробних цехах, на виробничих підприємствах і металобазах. Максимальна продуктивність становить до 10 ходів ножа за хвилину, що забезпечує стабільний темп роботи під час серійного розкрою листового металу.

ЧПУ-керування EasyCut TP10S

Верстат оснащений контролером EasyCut TP10S із 7-дюймовим кольоровим сенсорним TFT-дисплеєм. Система дозволяє програмувати послідовність операцій та автоматизувати процес різання листового металу.

Контролер підтримує до 40 багатокрокових програм, кожна з яких може містити до 25 кроків. Це особливо зручно під час виконання повторюваних операцій та складного пакетного розкрою.

Сервопривідний задній упор автоматично переміщується у задане положення та забезпечує точне позиціонування заготовки. Система також автоматично розраховує необхідний зазор між ножами та кут різання залежно від товщини матеріалу.

Надійна конструкція та точність різання

Станина MAST QC11K-8X3200 має жорстку суцільнозварну моноблочну конструкцію та проходить комплексну термообробку. Це мінімізує деформації та забезпечує стабільність верстата під навантаженням.

Для точного переміщення робочого вузла використовуються три точки опорних роликових напрямних, які зменшують люфти та сприяють отриманню рівного й чистого різу.

Верхній і нижній ножі виготовлені як цілісні елементи та мають декілька ріжучих кромок. Нижній ніж має 4 кромки, верхній — 2, тому після зношування робочу кромку можна замінити без негайної заміни всього комплекту.

Промислові комплектуючі

У конструкції верстата використовуються компоненти промислового класу від відомих виробників:

• гідравлічна система Bosch-Rexroth;
• головний двигун Siemens Beide;
• електричні компоненти Schneider Electric;
• масляний насос Sunny.

Для надійного утримання листа під час різання передбачено 16 притискних циліндрів. Кулькові опори на робочому столі спрощують переміщення важких заготовок, а підсвічування лінії різання допомагає оператору точно визначити місце розкрою.

Переваги MAST CNC MACHINEN QC11K-8X3200

• максимальна ширина різання — 3200 мм;
• товщина різання сталі S235 — до 8 мм;
• товщина різання нержавіючої сталі — до 4 мм;
• ЧПУ-контролер EasyCut TP10S із сенсорним 7-дюймовим дисплеєм;
• 40 багатокрокових програм по 25 кроків;
• сервопривідний задній упор з автоматичним позиціонуванням;
• автоматичне налаштування зазору між ножами та кута різання;
• жорстка термооброблена моноблочна станина;
• багатокромкові верхній і нижній ножі;
• 16 притискних циліндрів;
• гідравлічна система Bosch-Rexroth;
• електричні компоненти Schneider Electric;
• кулькові опори для переміщення листа;
• підсвічування лінії різання;
• гарантія 12 місяців.

Технічні характеристики

Функції контролера EasyCut TP10S

• кольоровий сенсорний TFT-дисплей діагоналлю 7 дюймів;
• програмування послідовності операцій різання;
• автоматичний розрахунок довжини різання;
• автоматичне позиціонування заднього упору;
• сервопривід заднього упору з точною зупинкою;
• автоматичний розрахунок зазору між ножами;
• автоматичне визначення кута різання відповідно до товщини металу;
• до 40 багатокрокових програм;
• до 25 кроків у кожній програмі.

Стандартна комплектація

• сервопривідний задній упор на шарико-гвинтовій передачі з ходом 600 мм;
• притискні циліндри для надійної фіксації листа;
• кулькові опори на робочому столі;
• цілісні верхній і нижній ножі з 2 та 4 ріжучими кромками;
• система ЧПУ для регулювання зазору між ножами;
• гідравлічна система Bosch-Rexroth;
• педаль керування з режимами одиночного та безперервного різання;
• підсвічування лінії різання;
• перфорований захисний кожух робочої зони.

Поширені запитання

Яку товщину металу можна різати на MAST QC11K-8X3200?

Верстат призначений для різання листової сталі S235 товщиною до 8 мм. Максимальна товщина нержавіючої сталі становить 4 мм.

Чи входить доставка та монтаж у вартість?

Так. У вартість включені доставка та пусконалагоджувальні роботи, що передбачають один день роботи спеціаліста. Гідравлічне мастило оплачується окремо.

Яка гарантія на верстат?

Гарантія на MAST CNC MACHINEN QC11K-8X3200 становить 12 місяців.

Чи складно програмувати верстат для різних операцій?

Ні. Контролер EasyCut TP10S дозволяє зберігати до 40 багатокрокових програм, кожна з яких містить до 25 кроків. Це дає змогу швидко перемикатися між різними операціями та не виконувати повторне налаштування вручну перед кожним циклом.
