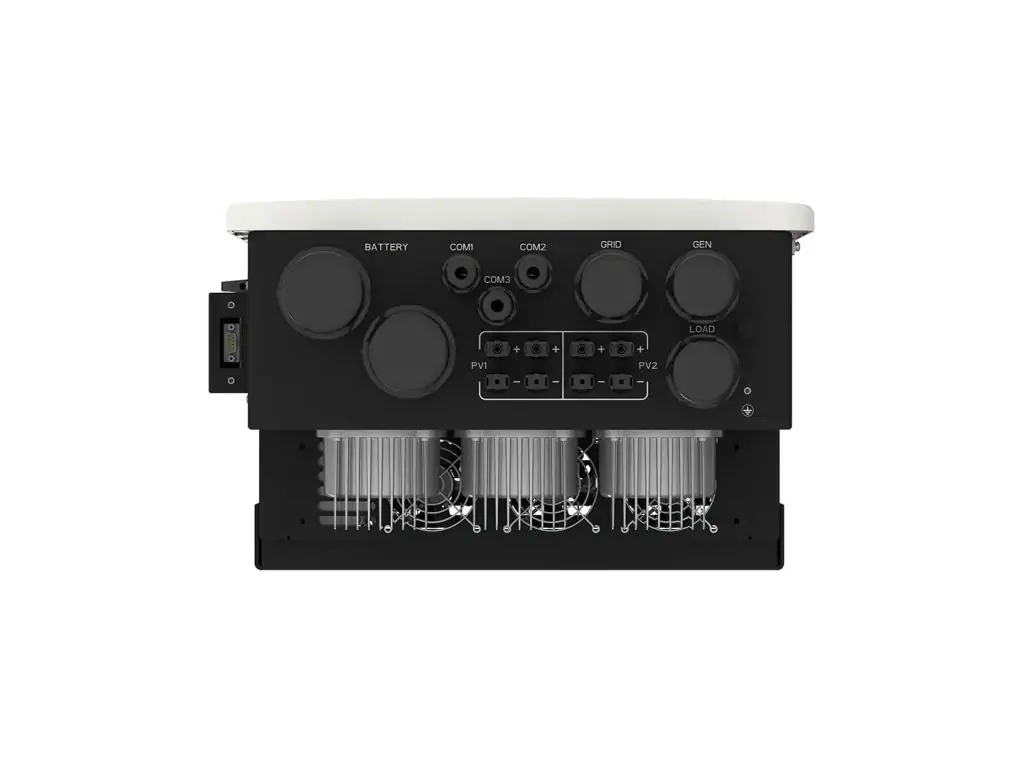

Інвертор Deye SUN-20K-SG05LP3-EU-SM2 Hybrid 20KW

Інвертор Deye SUN-20K-SG05LP3-EU-SM2 Hybrid 20KW

Deye SUN-20K-SG05LP3-EU-SM2 Hybrid 20KW — трифазний низьковольтний гібридний інвертор потужністю 20 кВт, призначений для побудови сучасних сонячних електростанцій, систем резервного живлення та накопичення електроенергії. Пристрій може працювати одночасно із сонячними панелями, акумуляторними батареями, електричною мережею та генератором.

Модель працює з низьковольтними акумуляторами 40–60 В та підтримує максимальний струм заряджання і розряджання до 350 А. Завдяки двом незалежним MPPT-трекерам інвертор ефективно використовує енергію від сонячних панелей навіть за різних умов їх встановлення.

Гібридний інвертор Deye 20 кВт

Основна перевага Deye SUN-20K-SG05LP3-EU-SM2 полягає у поєднанні функцій мережевого, автономного та акумуляторного інвертора в одному пристрої. Номінальна потужність становить 20 кВт, а трифазний вихід 230/400 В дозволяє використовувати обладнання для живлення побутових, комерційних та виробничих споживачів.

Інвертор підтримує роботу як у режимі On-Grid, так і Off-Grid. При наявності електромережі він може передавати енергію від сонячних панелей на навантаження та акумулятор, а під час аварійного відключення мережі забезпечує резервне живлення підключених споживачів.

Низьковольтний інвертор 48 В

Deye SUN-20K-SG05LP3-EU-SM2 розрахований на використання з акумуляторними системами низької напруги. Робочий діапазон батареї становить 40–60 В, номінальна напруга — 48 В.

Інвертор сумісний зі свинцево-кислотними та літій-іонними акумуляторами. Для літієвих батарей передбачена адаптація до системи керування BMS. Максимальний струм заряджання та розряджання становить 350 А, що дозволяє ефективно працювати з потужними системами накопичення енергії.

2 MPPT для ефективної роботи сонячних панелей

Модель оснащена двома MPPT-контролерами, які відстежують оптимальну робочу точку фотоелектричних модулів. Це дає змогу підключати сонячні панелі з різною орієнтацією або нахилом та ефективніше використовувати доступну сонячну генерацію.

Максимальна напруга PV-входу становить 800 В, робочий діапазон MPPT — 160–650 В, а номінальна напруга PV становить 550 В. Максимальний робочий вхідний струм — 36+36 А.

Максимальна допустима потужність PV-поля для цієї моделі становить до 40 кВт. При цьому номінальна AC-потужність самого інвертора залишається 20 кВт. Таке співвідношення дозволяє сформувати потужне сонячне поле та ефективніше використовувати інвертор протягом дня.

Робота з нерівномірним навантаженням

Deye SUN-20K-SG05LP3-EU-SM2 підтримує 100% небалансне навантаження. Максимальна вихідна потужність на окремій фазі може досягати 50% від номінальної потужності інвертора.

Ця особливість особливо корисна для приватних будинків, підприємств та інших об'єктів, де електричне навантаження не завжди рівномірно розподілене між трьома фазами.

Резервне живлення та робота Off-Grid

При відключенні зовнішньої електромережі інвертор може працювати в автономному режимі та забезпечувати споживачів енергією від сонячних панелей і акумуляторної батареї.

Час перемикання становить близько 8 мс, тому перехід до резервного живлення відбувається швидко. Для навантажень із короткочасними пусковими струмами інвертор підтримує підвищену потужність у режимі Off-Grid.

Підключення генератора

Гібридна система на базі Deye SUN-20K-SG05LP3-EU-SM2 може працювати разом із дизельним генератором. Генератор можна використовувати як додаткове джерело енергії при тривалих відключеннях електромережі або недостатній генерації від сонячних панелей.

Інвертор також підтримує AC Coupling, тому його можна використовувати для модернізації вже встановленої сонячної електростанції з додаванням акумуляторного накопичення.

Масштабування системи

Якщо потужності одного інвертора недостатньо, Deye SUN-20K-SG05LP3-EU-SM2 можна об'єднувати в паралельну систему. Виробник передбачає можливість паралельного підключення до 10 інверторів.

Це дозволяє поступово збільшувати потужність системи та адаптувати сонячну електростанцію до потреб об'єкта.

Керування акумуляторною батареєю

Інвертор підтримує налаштування до 6 часових періодів заряджання та розряджання акумулятора. За допомогою такого режиму можна оптимізувати використання накопиченої електроенергії відповідно до графіка споживання або тарифів на електроенергію.

Система автоматично керує процесами заряджання та розряджання АКБ, а при використанні літієвих батарей може взаємодіяти з BMS.

Ефективність та охолодження

Максимальний ККД інвертора становить 97,6%, європейський ККД — близько 97%, а ефективність MPPT перевищує 99%. Це дозволяє мінімізувати втрати при перетворенні енергії сонячних панелей.

Для відведення тепла використовується активна інтелектуальна система повітряного охолодження. Рівень шуму не перевищує 60 дБ.

Захист Deye SUN-20K-SG05LP3-EU-SM2

Інвертор обладнаний комплексом захисних систем для безпечної роботи сонячної електростанції:

• захист від перевантаження;
• захист від короткого замикання;
• захист від перенапруги;
• захист від перегріву;
• захист від неправильної полярності DC;
• контроль ізоляції DC;
• моніторинг залишкового струму;
• захист від островного режиму;
• захист від імпульсних перенапруг.

Корпус має ступінь захисту IP65, тому обладнання захищене від пилу та водяних струменів. Робочий температурний діапазон залежить від режиму навантаження та може становити від -40 до +60 °C.

Моніторинг та підключення

Для контролю параметрів системи Deye SUN-20K-SG05LP3-EU-SM2 оснащений інтерфейсами RS485, RS232, CAN та Wi-Fi. Додатково можуть використовуватися GPRS, Bluetooth, 4G та LAN.

Через систему моніторингу користувач може контролювати вироблення сонячної енергії, стан АКБ, споживання електроенергії та параметри роботи інвертора.

Технічні характеристики Deye SUN-20K-SG05LP3-EU-SM2

Де використовують Deye SUN-20K-SG05LP3-EU-SM2?

• у приватних будинках та котеджах;
• для резервного живлення будинку;
• у комерційних об'єктах та малому бізнесі;
• у трифазних сонячних електростанціях;
• в автономних системах електропостачання;
• у гібридних СЕС з акумуляторами 48 В;
• у системах із дизельним генератором;
• для модернізації існуючих СЕС;
• у масштабованих енергетичних системах.

FAQ

Яка потужність Deye SUN-20K-SG05LP3-EU-SM2?

Номінальна потужність інвертора становить 20 кВт. Максимальна потужність підключеного PV-поля може досягати 40 кВт.

Чи є Deye SUN-20K-SG05LP3-EU-SM2 низьковольтним?

Так. Інвертор працює з акумуляторами в діапазоні 40–60 В, номінальна напруга батареї становить 48 В.

Який максимальний струм заряду АКБ?

Максимальний струм заряджання становить 350 А, максимальний струм розряджання також становить 350 А.

Скільки MPPT має інвертор?

Deye SUN-20K-SG05LP3-EU-SM2 оснащений двома MPPT-трекерами.

Чи можна підключити сонячні панелі?

Так. Інвертор має два MPPT та підтримує PV-вхід із максимальною напругою до 800 В.

Чи можна підключити генератор?

Так. Модель підтримує роботу з дизельним генератором як додатковим джерелом електроенергії.

Чи працює інвертор без електромережі?

Так. Пристрій підтримує автономний режим Off-Grid та може забезпечувати навантаження енергією від сонячних панелей і акумуляторів.

Скільки інверторів можна об'єднати?

У паралельну систему можна об'єднати до 10 інверторів, що дозволяє збільшити загальну потужність електростанції.
