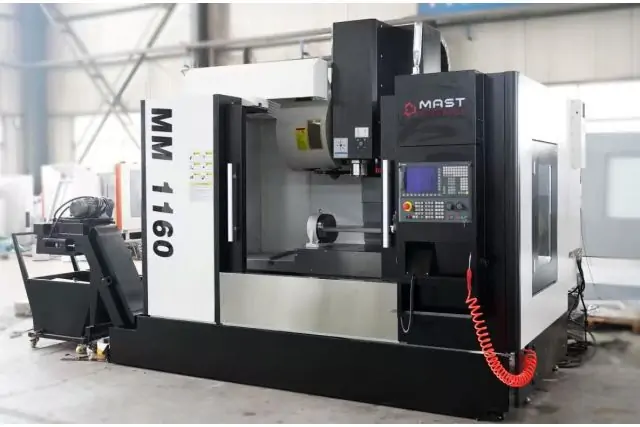

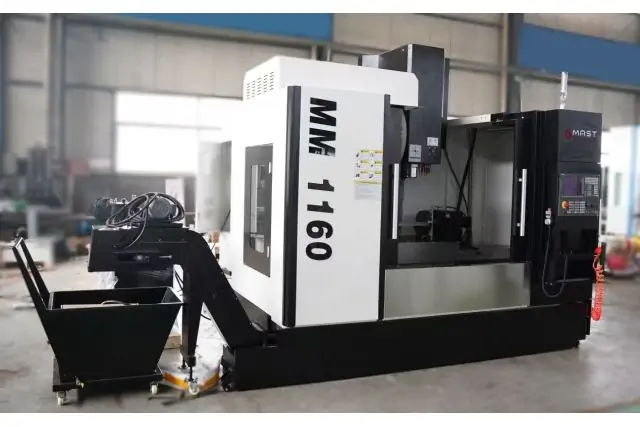

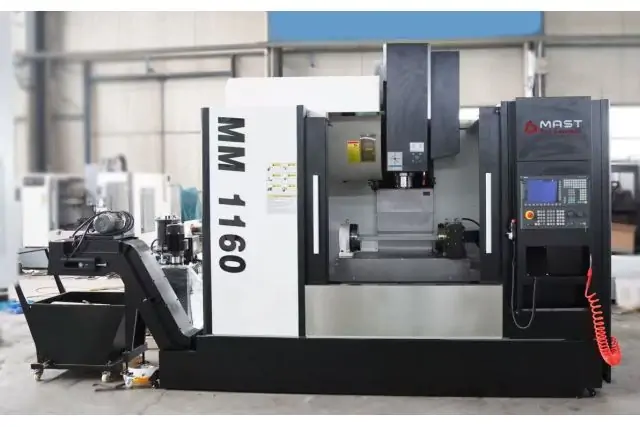

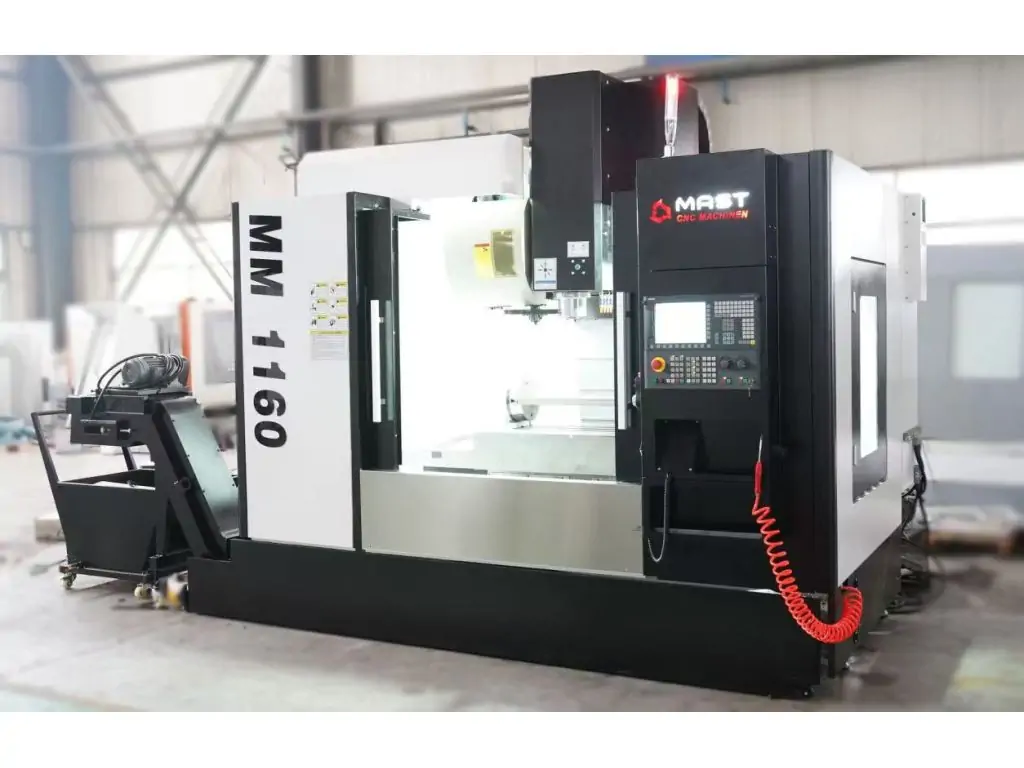

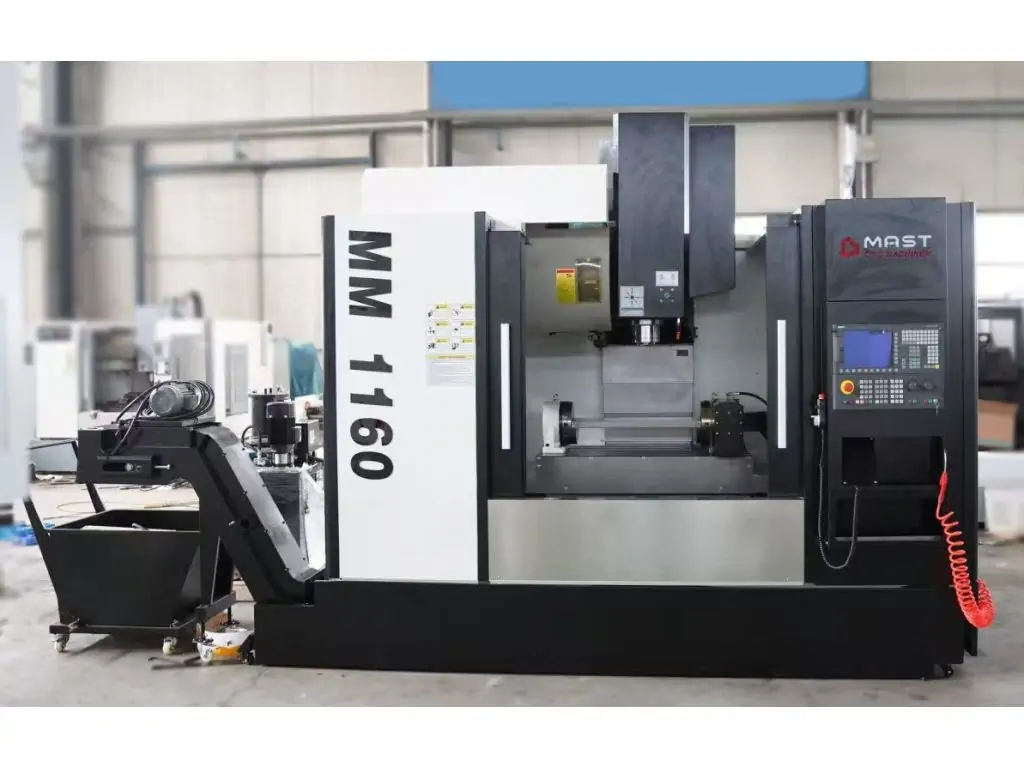

Оброблювальний центр з ЧПК MAST MM 1160 S24

Оброблювальний центр з ЧПК MAST MM 1160 S24

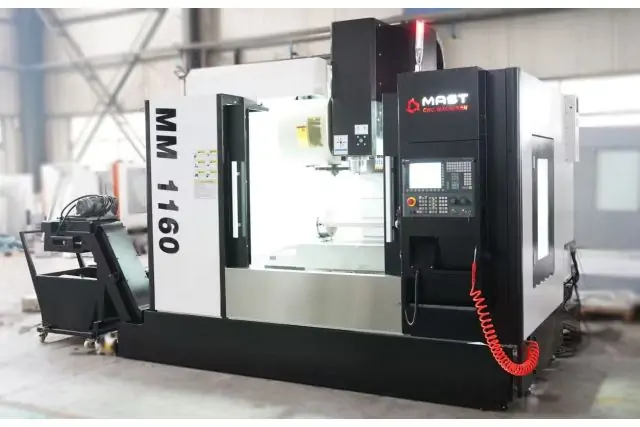

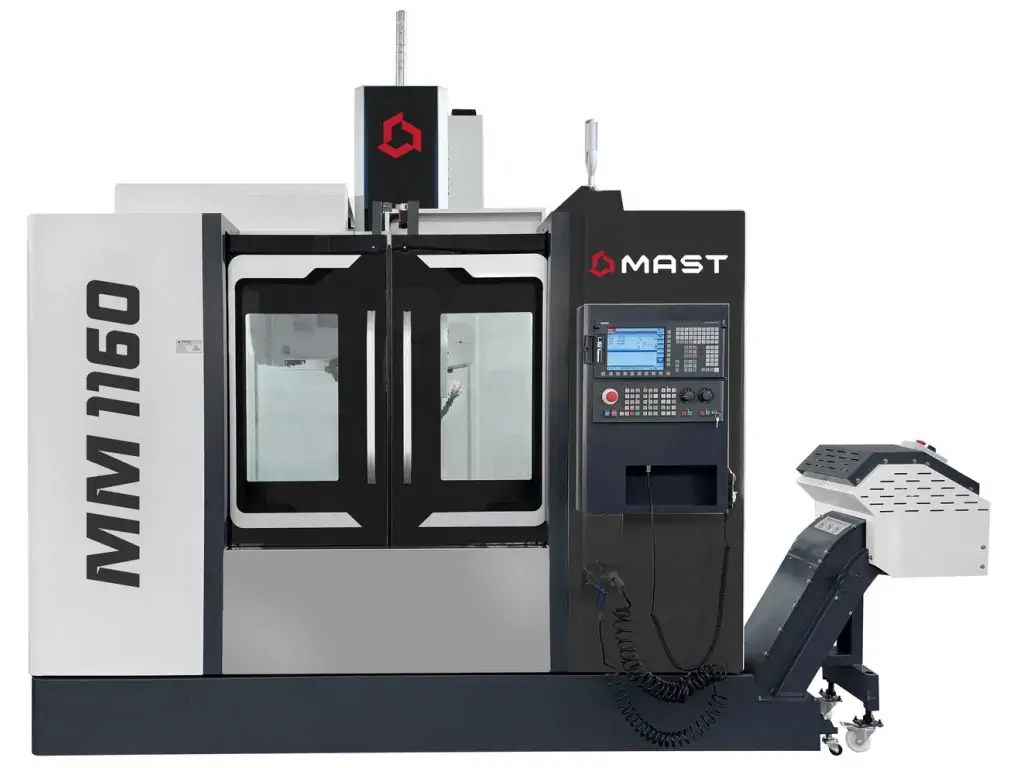

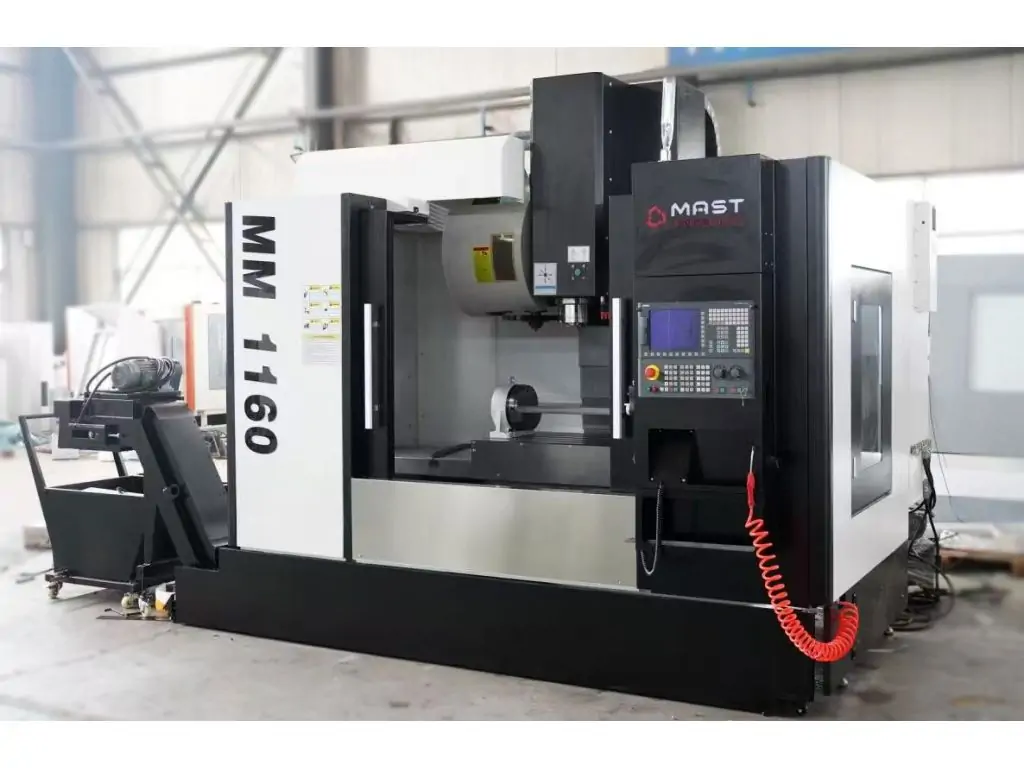

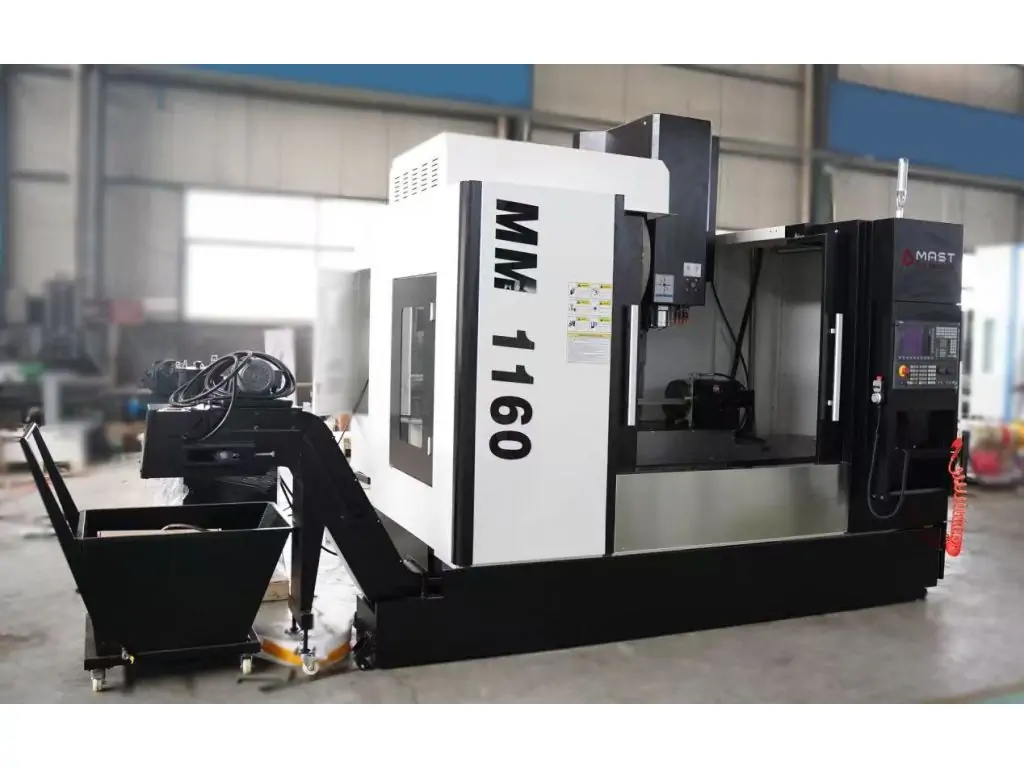

Оброблювальний центр з ЧПК MAST MM 1160 S24 призначений для автоматизованої механічної обробки металевих заготовок і деталей. Верстат поєднує систему числового програмного керування SIEMENS SINUMERIK 828D, серводвигуни та контролери SIEMENS, автоматичний інструментальний магазин на 24 позиції та шпиндель з максимальною частотою обертання 10 000 об/хв.

MAST MM 1160 S24 оснащений робочим столом розміром 1200 × 600 мм, який розрахований на максимальне навантаження до 900 кг. Таке виконання дозволяє працювати з різними за розмірами та масою заготовками в межах параметрів робочої зони верстата.

Числове програмне керування забезпечує автоматизацію переміщень та виконання запрограмованих операцій. Швидкість прискореної подачі по осях X, Y і Z становить 30/30/30 м/хв. Точність позиціонування на довжині 300 мм становить 0,005/0,005/0,005 мм, а точність повторюваності позиціонування по осях X/Y/Z — 0,003/0,003/0,003 мм.

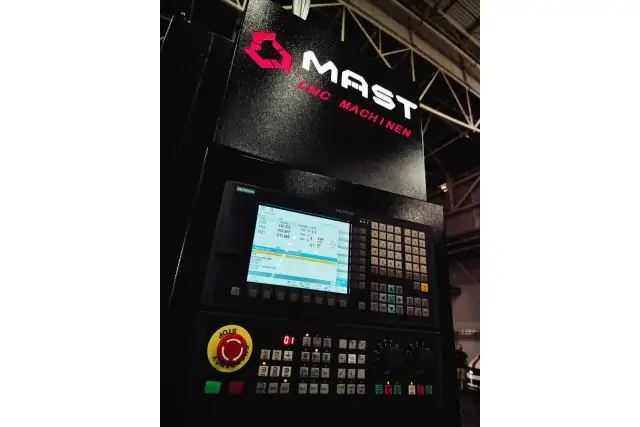

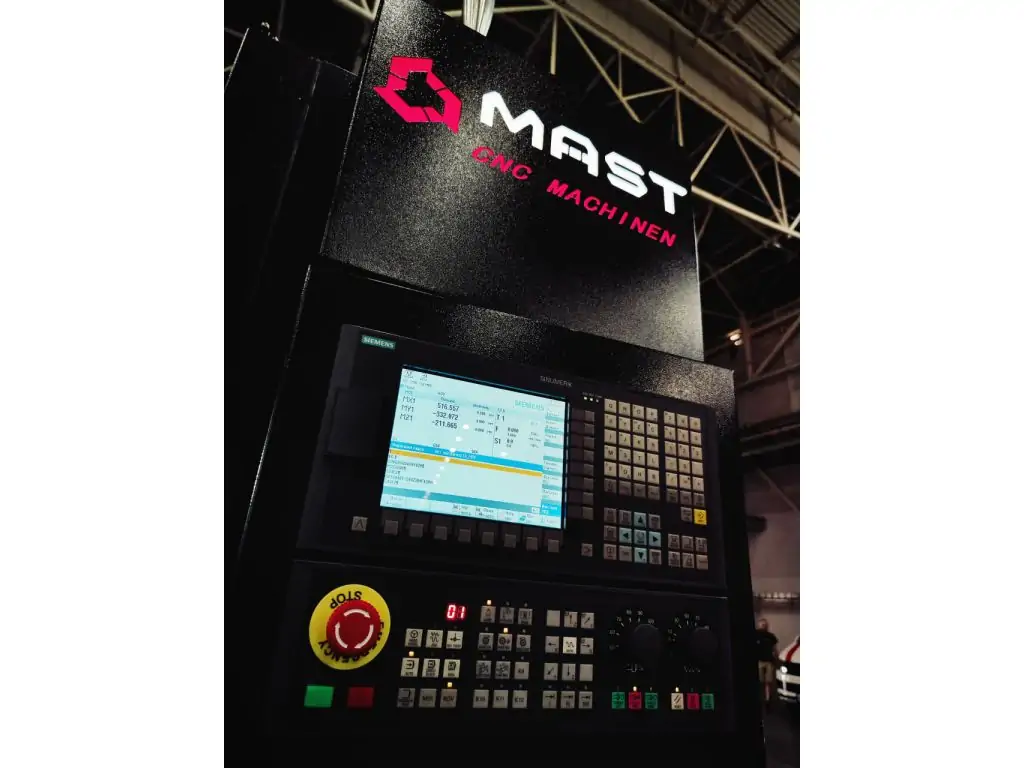

Керування SIEMENS SINUMERIK 828D

Однією з ключових особливостей MAST MM 1160 S24 є система ЧПК SIEMENS SINUMERIK 828D. Вона використовується для програмного керування верстатом та координації його робочих переміщень.

У конструкції також передбачені серводвигуни SIEMENS та відповідні контролери серводвигунів. Це дозволяє реалізовувати запрограмовані переміщення по робочих координатах з урахуванням заданих параметрів обробки.

Максимальна швидкість прискореної подачі по кожній із трьох осей становить 30 м/хв. Показники точності позиціонування та повторюваності дають змогу використовувати оброблювальний центр для виконання операцій, де важливе точне дотримання заданих координат.

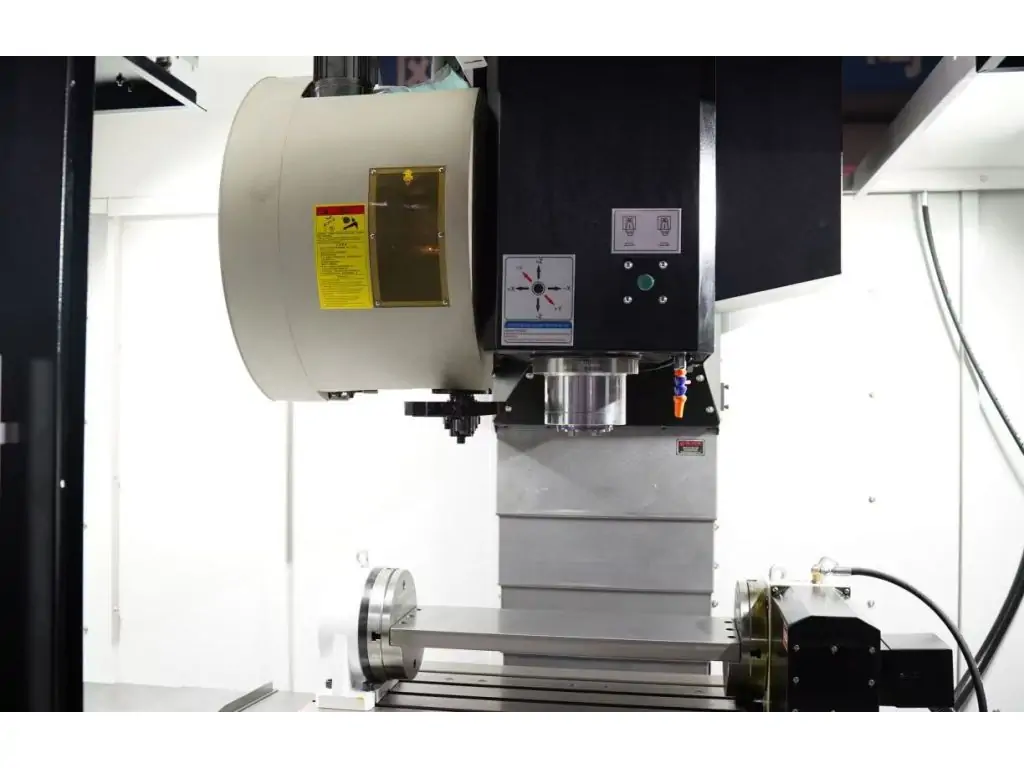

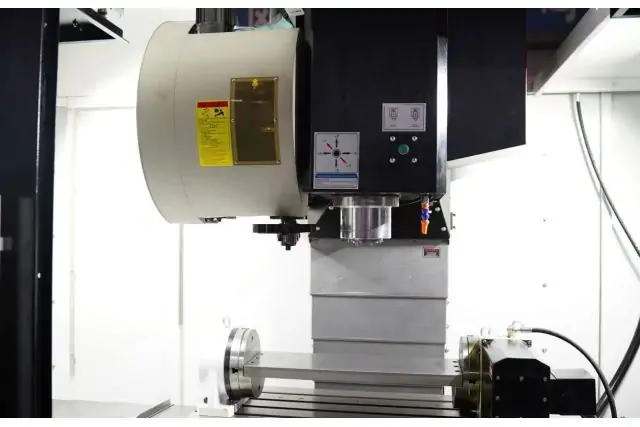

Шпиндель з масляним охолодженням

MAST MM 1160 S24 комплектується ремінним шпинделем з двигуном SIEMENS. Діапазон його обертання становить від 1 до 10 000 об/хв. Для охолодження шпинделя передбачена масляна система.

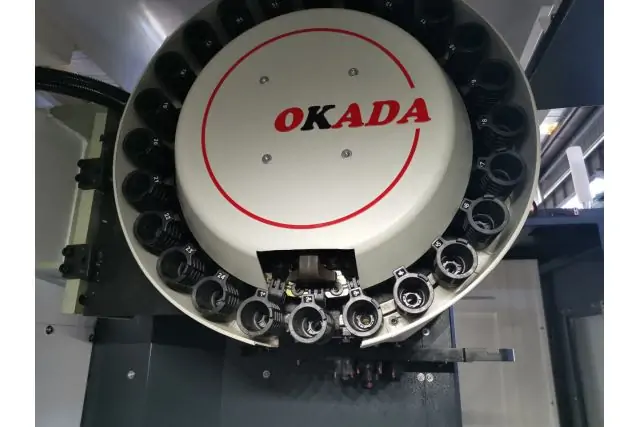

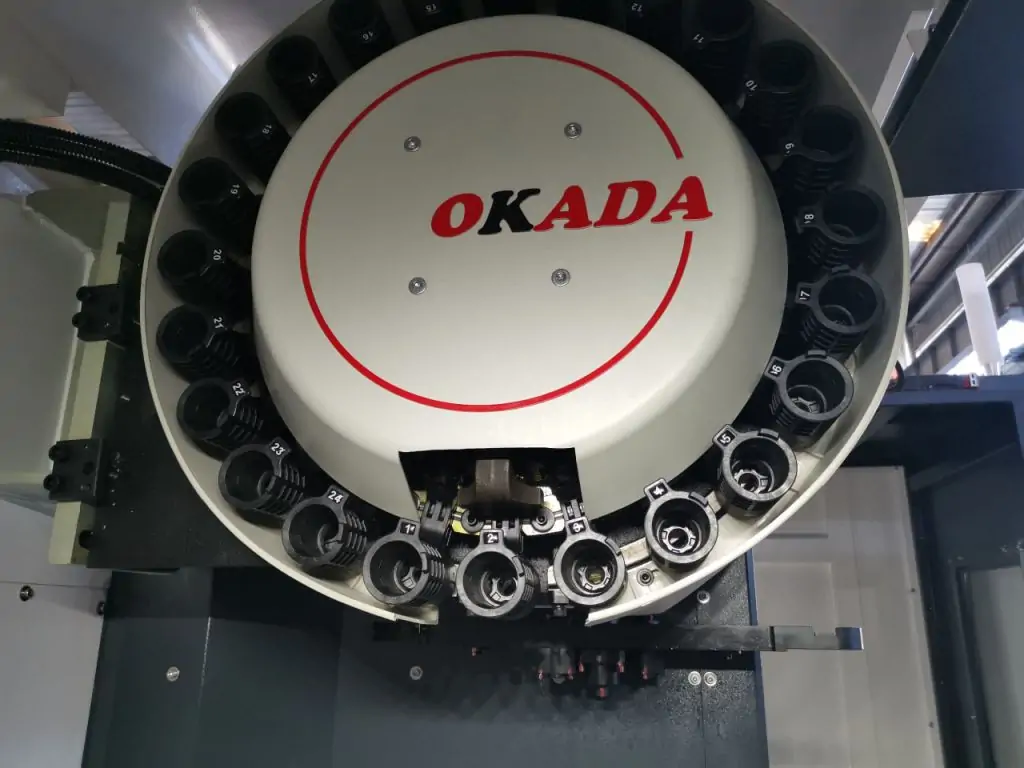

Для кріплення інструменту використовується стандарт BT40. Автоматичний магазин має 24 позиції, тому необхідний інструмент може автоматично змінюватися відповідно до заданої програми обробки.

Наявність автоматичного магазину особливо важлива під час виконання програм, що передбачають декілька послідовних технологічних операцій. Оператору не потрібно постійно виконувати ручну заміну інструменту між операціями, що дозволяє організувати більш автоматизований робочий процес.

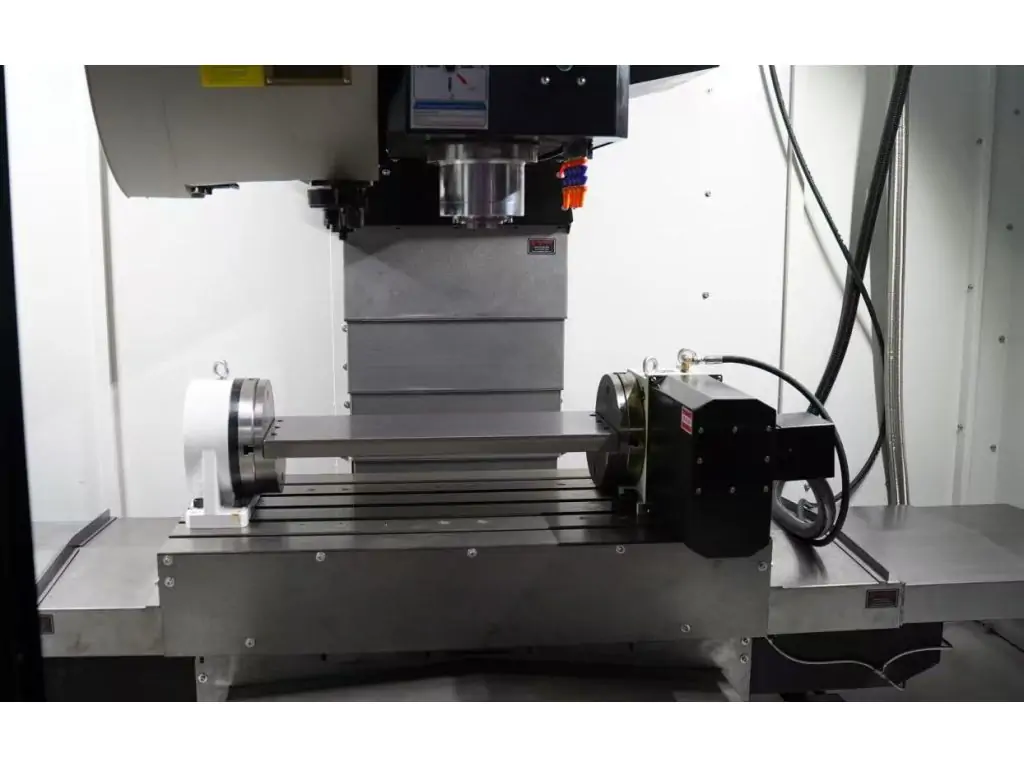

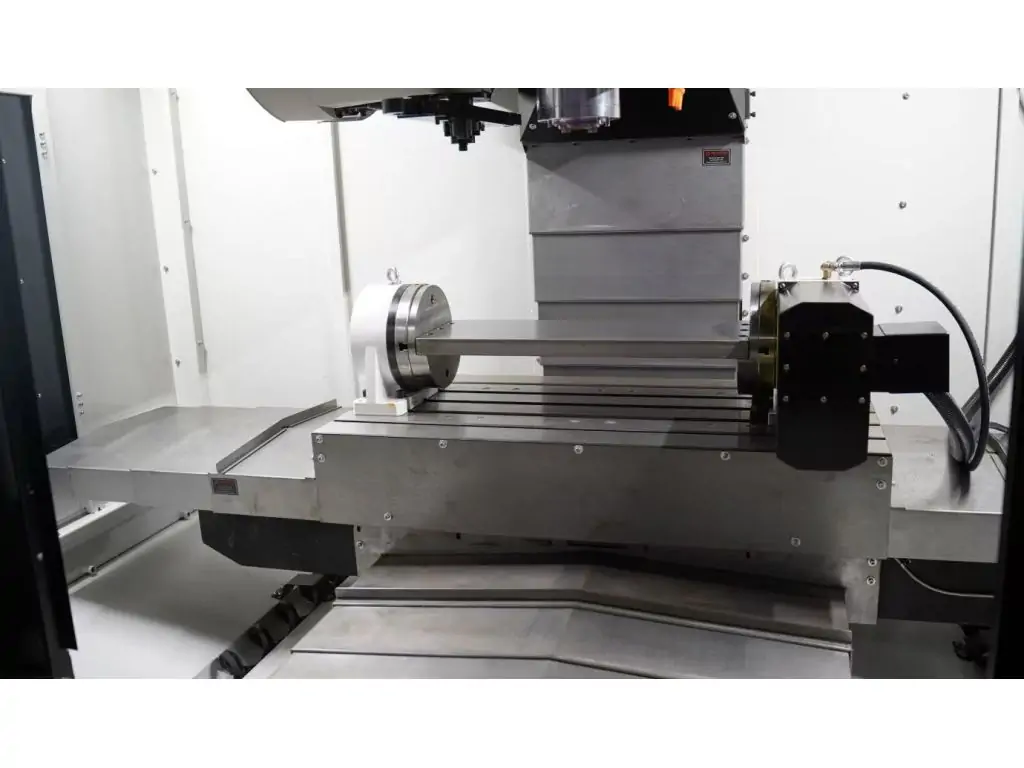

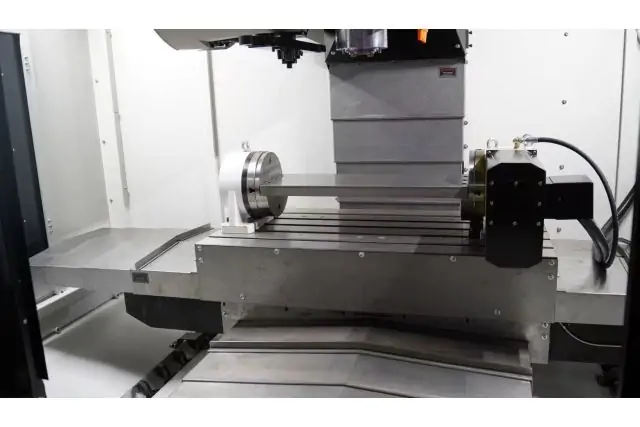

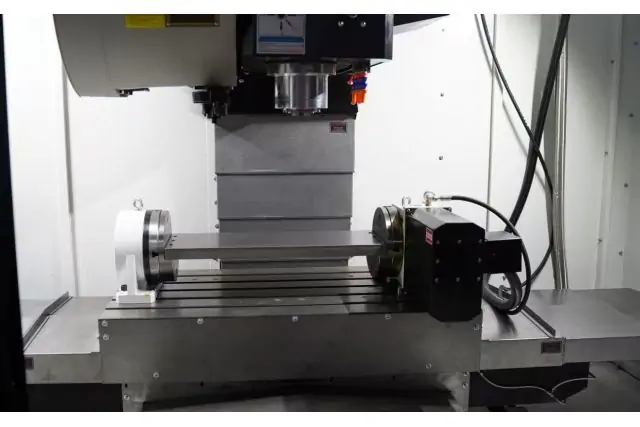

Робочий стіл та параметри робочої зони

Робочий стіл оброблювального центру має розмір 1200 × 600 мм. Максимальне навантаження на стіл становить 900 кг. Для встановлення та фіксації оснащення передбачено 5 Т-подібних пазів з параметрами 18/120 мм.

Відстань від шпинделя до поверхні робочого столу становить 120–720 мм. Це значення характеризує доступний діапазон положення шпинделя відносно робочої поверхні.

Система охолодження та допоміжне оснащення

Для роботи в складі верстата передбачена система СОЖ. Вона доповнена пістолетом СОЖ для локального змиву, що дозволяє виконувати очищення робочої зони.

Також MAST MM 1160 S24 обладнаний пневматичним пістолетом для локального обдуву. Для підтримання відповідних умов роботи передбачені автоматична система змащення та герметичний корпус машини.

У комплектацію входить робоче освітлення та триколірна сигналізація, яка використовується як елемент індикації стану обладнання.

Комплектація MAST MM 1160 S24

• ЧПК SIEMENS SINUMERIK 828D;
• ремінний шпиндель з максимальною швидкістю 10 000 об/хв;
• масляне охолодження шпинделя;
• двигун шпинделя SIEMENS;
• серводвигуни SIEMENS;
• контролери серводвигунів SIEMENS;
• автоматичний інструментальний магазин на 24 інструменти;
• триколірна сигналізація;
• система робочого освітлення;
• система СОЖ;
• герметичний корпус верстата;
• автоматична система змащення;
• пневматична система затиску інструменту;
• пневматичний пістолет для локального обдуву;
• пістолет СОЖ для локального змиву.

Технічні характеристики оброблювального центру

Для яких завдань підходить MAST MM 1160 S24

Вертикальний оброблювальний центр MAST MM 1160 S24 орієнтований на виробничі завдання, де необхідне використання програмованої металообробки. Застосування ЧПК дозволяє задавати послідовність операцій відповідно до підготовленої програми, а автоматичний інструментальний магазин забезпечує використання до 24 інструментів у межах комплектації.

Верстат може використовуватися для обробки відповідних металевих деталей та заготовок із виконанням запрограмованих переміщень по осях X, Y і Z. Робочий стіл 1200 × 600 мм та максимальне навантаження 900 кг визначають параметри деталей і оснащення, з якими можна працювати на верстаті.

Переваги MAST MM 1160 S24

• система ЧПК SIEMENS SINUMERIK 828D;
• серводвигуни та контролери SIEMENS;
• шпиндель з частотою обертання до 10 000 об/хв;
• масляне охолодження шпинделя;
• автоматичний магазин на 24 інструменти;
• стандарт кріплення інструменту BT40;
• прискорена подача по X/Y/Z до 30/30/30 м/хв;
• робочий стіл 1200 × 600 мм;
• максимальне навантаження столу 900 кг;
• система СОЖ та локального змиву;
• автоматична система змащення;
• герметичний корпус;
• пневматичний затиск інструменту та локальний обдув.

Купити оброблювальний центр MAST MM 1160 S24

MAST MM 1160 S24 — це оброблювальний центр з ЧПК, оснащений системою управління SIEMENS SINUMERIK 828D, шпинделем до 10 000 об/хв та автоматичним інструментальним магазином на 24 позиції. Поєднання робочого столу 1200 × 600 мм, допустимого навантаження 900 кг та автоматизованого керування дозволяє використовувати обладнання у виробничих процесах механічної обробки металу.

Якщо ви плануєте купити оброблювальний центр MAST MM 1160 S24, основними параметрами для вибору будуть розмір робочого столу, допустиме навантаження, діапазон обертів шпинделя, тип інструментального приєднання, кількість позицій магазину та точність позиціонування.

FAQ про MAST MM 1160 S24

Яка система керування встановлена на верстаті?

Оброблювальний центр оснащений системою ЧПК SIEMENS SINUMERIK 828D.

Який діапазон обертів шпинделя?

Шпиндель працює в діапазоні від 1 до 10 000 об/хв.

Скільки інструментів можна встановити в магазин?

Автоматичний магазин розрахований на 24 інструменти.

Який тип інструментального приєднання використовується?

Верстат використовує стандарт BT40.

Яке навантаження витримує робочий стіл?

Максимальне навантаження робочого столу становить 900 кг.

Яка гарантія на MAST MM 1160 S24?

Гарантійний термін становить 12 місяців.
