Стрічкова пила по металу METCOR BS712N 400V

Стрічкова пила METCOR BS712N 400V

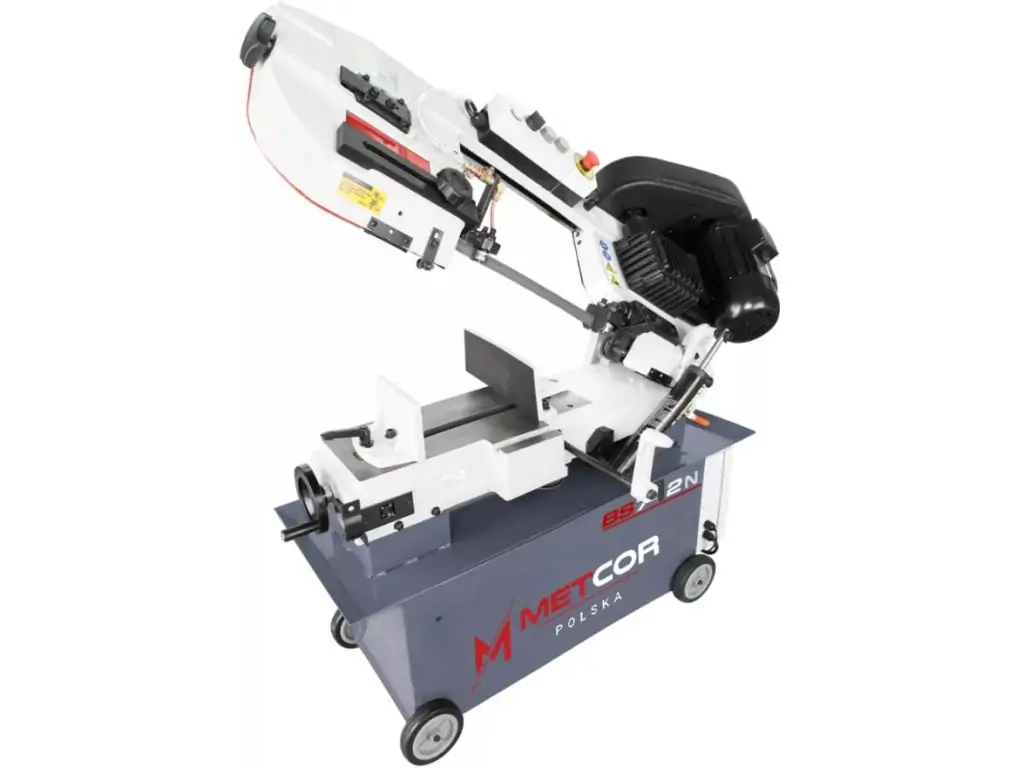

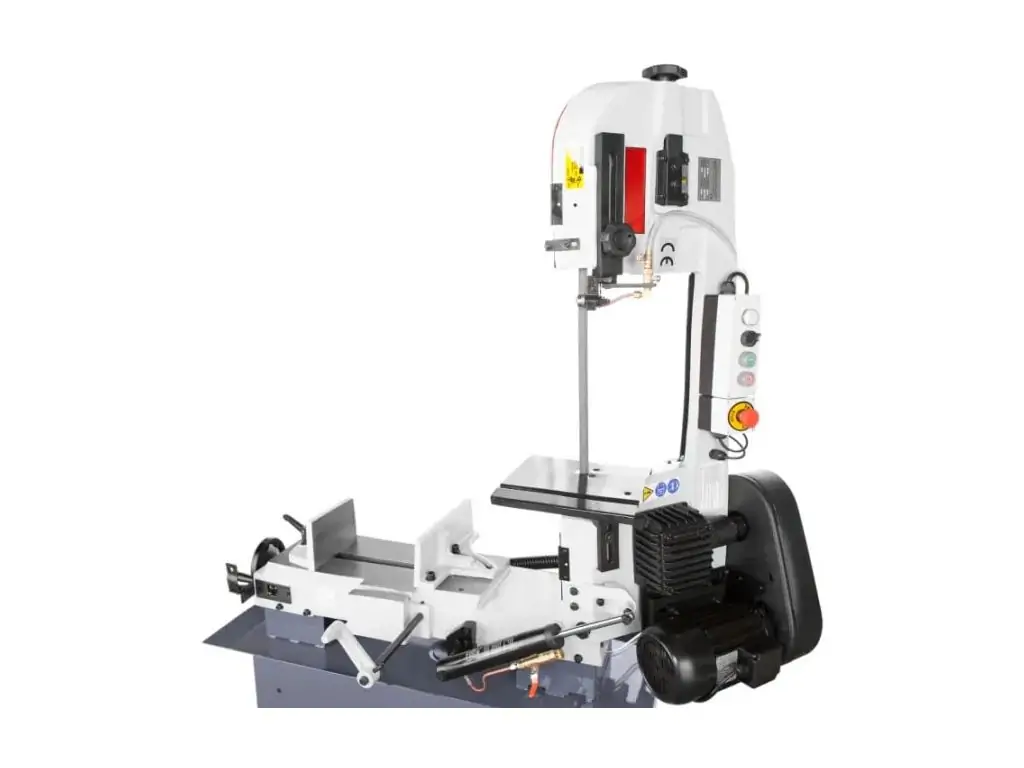

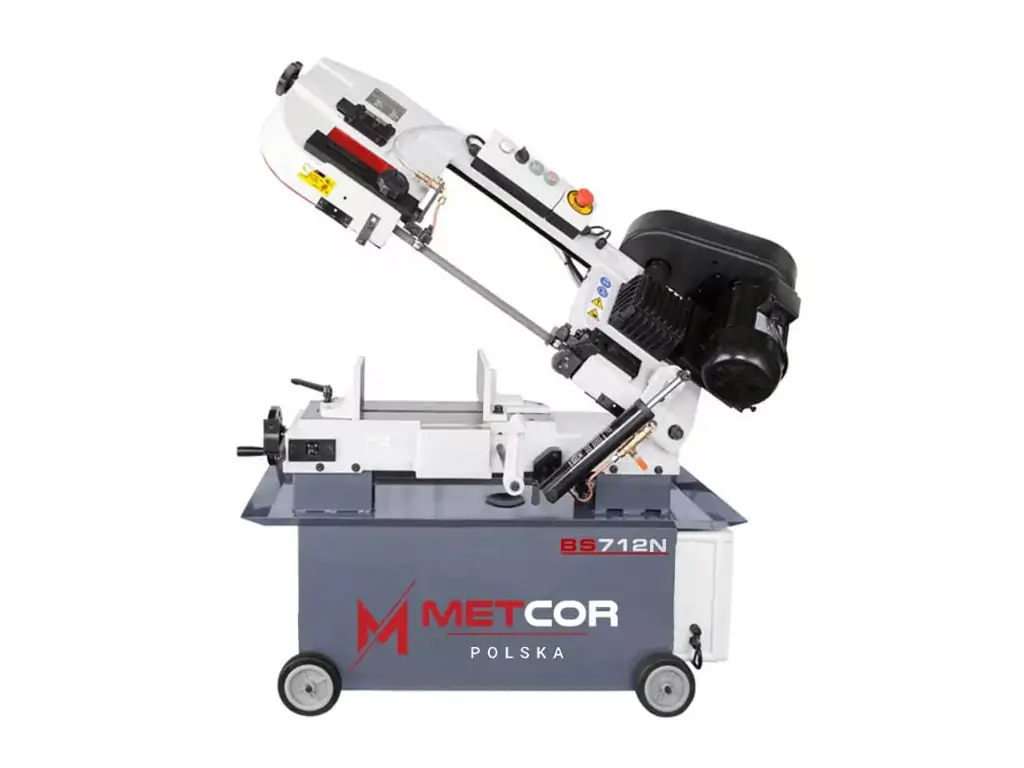

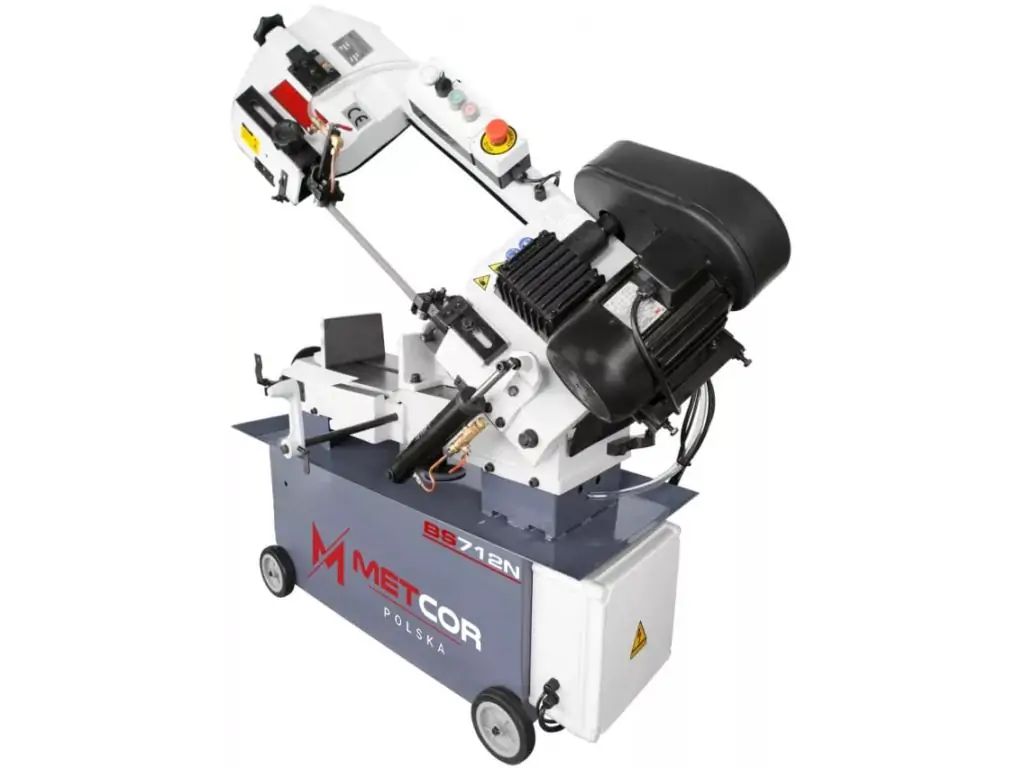

METCOR BS712N — горизонтальний стрічкопильний верстат для точного різання металевих заготовок. Обладнання розраховане на роботу з трубами, профілями, прутками та іншими видами металопрокату. Модель підходить для слюсарних і металообробних майстерень, ремонтних дільниць та невеликих виробництв.

Однією з ключових особливостей верстата є поворотне лещатне кріплення, яке дозволяє виконувати різання під кутом від 0 до 45°. Це розширює функціональність обладнання та дає змогу використовувати його для різних операцій з металом.

Жорстка конструкція для стабільного різання

Пильна рама METCOR BS712N виготовлена з профільованого високоміцного чавуну. Така конструкція забезпечує необхідну жорсткість верстата та ефективно поглинає вібрації під час роботи. Основа обладнання виконана зі сталевих листів, а робочий стіл — із чавуну.

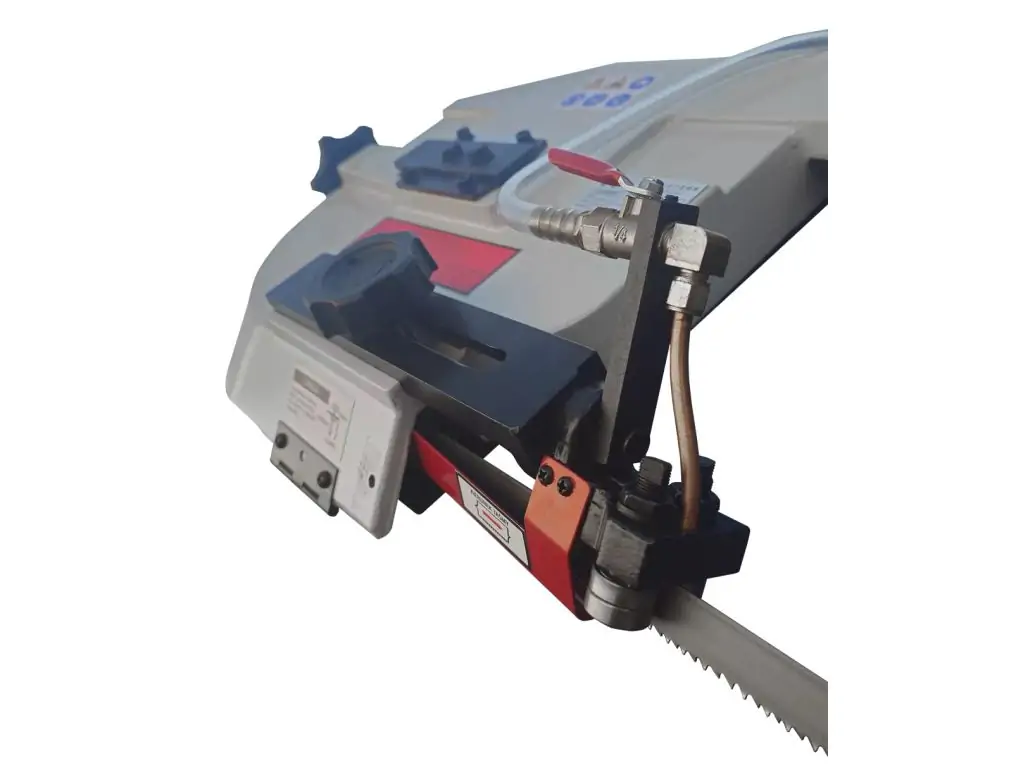

Привід стрічкового полотна складається з черв'ячного редуктора та електродвигуна. Натяжне та приводне колеса виготовлені з чавуну. Положення полотна підтримується системою роликових підшипників.

Чотири швидкості стрічкового полотна

Для адаптації верстата до різних матеріалів передбачено 4 швидкості руху стрічки: 22, 33, 45 та 65 м/хв. Необхідна швидкість встановлюється шляхом зміни передавального співвідношення між шківами приводу.

Стрічкове полотно має розмір 2360 × 20 × 0,9 мм. Його натяг виконується вручну механічним способом.

Гідравлічне регулювання подачі

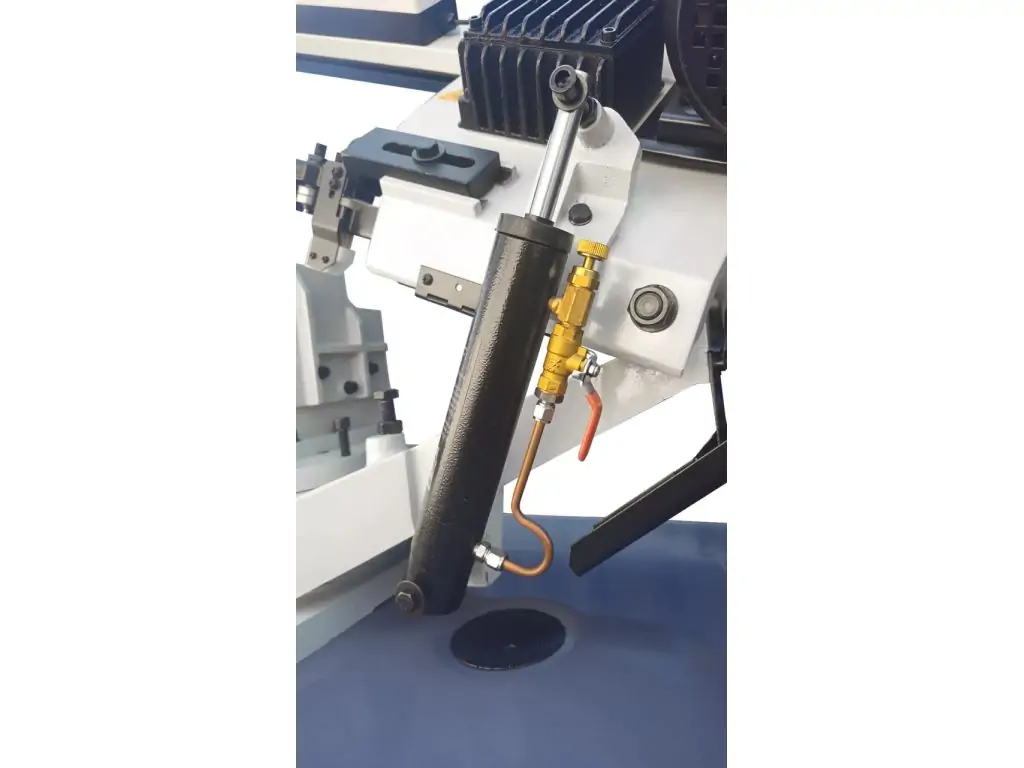

Опускання пильної рами здійснюється під дією сили тяжіння та контролюється гідравлічним циліндром. Завдяки клапану регулювання потоку масла можна плавно змінювати швидкість опускання рами відповідно до умов різання.

Швидкість подачі регулюється в діапазоні 0–50 м/хв. Такий принцип роботи дозволяє контролювати навантаження на стрічкове полотно та підбирати відповідний режим для конкретної заготовки.

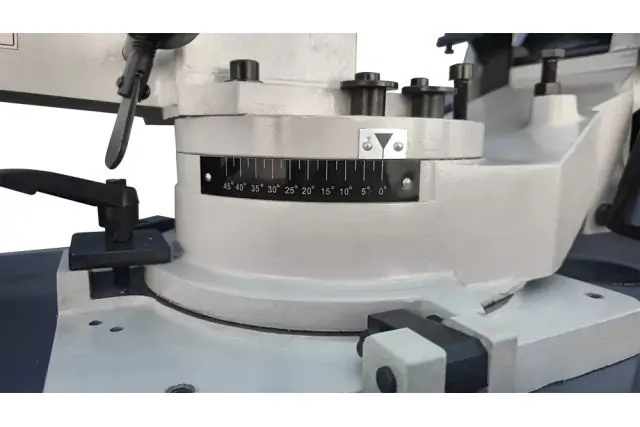

Поворотні лещата для кутового різання

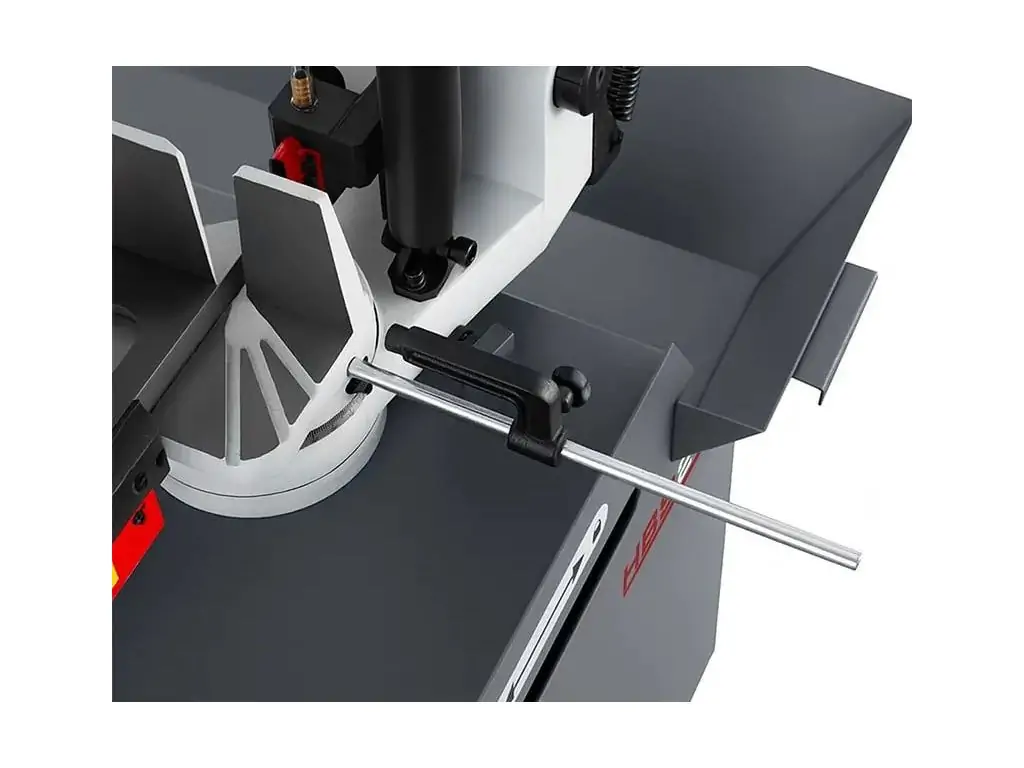

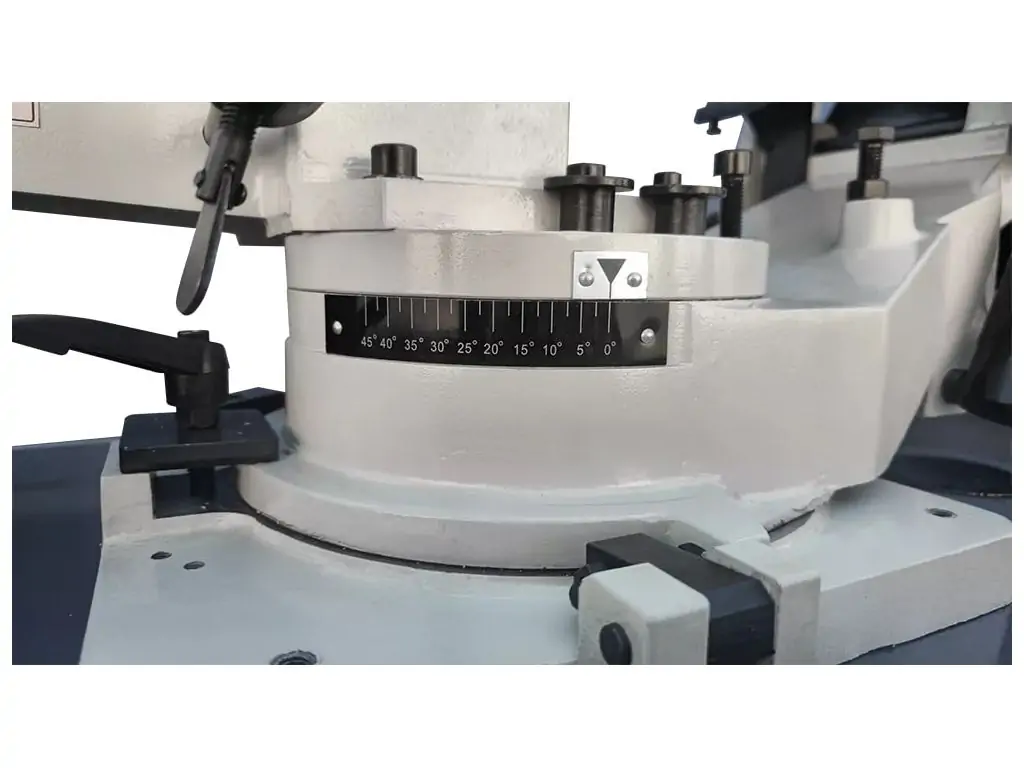

Металеву заготовку можна надійно зафіксувати в лещатах та встановити під необхідним кутом. Діапазон повороту становить 0–45°, тому верстат можна використовувати для прямого та кутового різання.

Матеріал подається вручну або за допомогою додаткового подавального обладнання. Висота основи лещат становить 600 мм.

Вбудована система охолодження

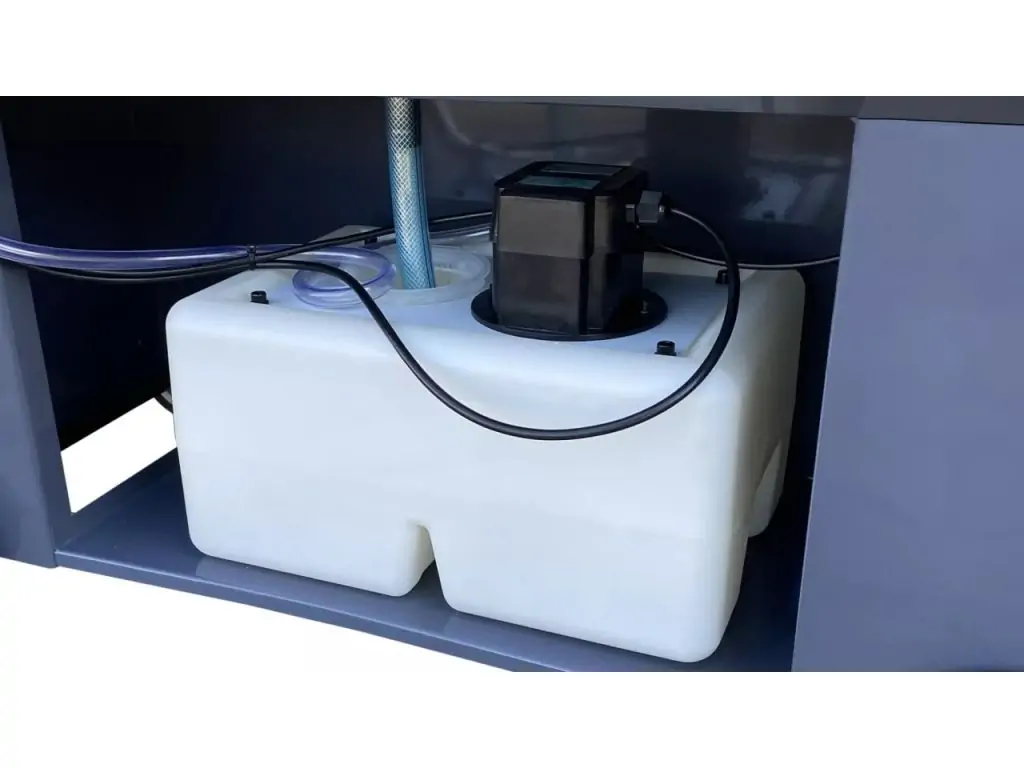

Усередині основи верстата розташований резервуар для охолоджувальної рідини з насосом. Під час роботи охолоджувальна рідина циркулює в робочій зоні, допомагаючи знизити нагрівання полотна та металевої заготовки.

Для відведення рідини та збору металевої стружки передбачена спеціальна ванна. Це спрощує очищення робочої зони після завершення різання.

Очищення стрічкового полотна

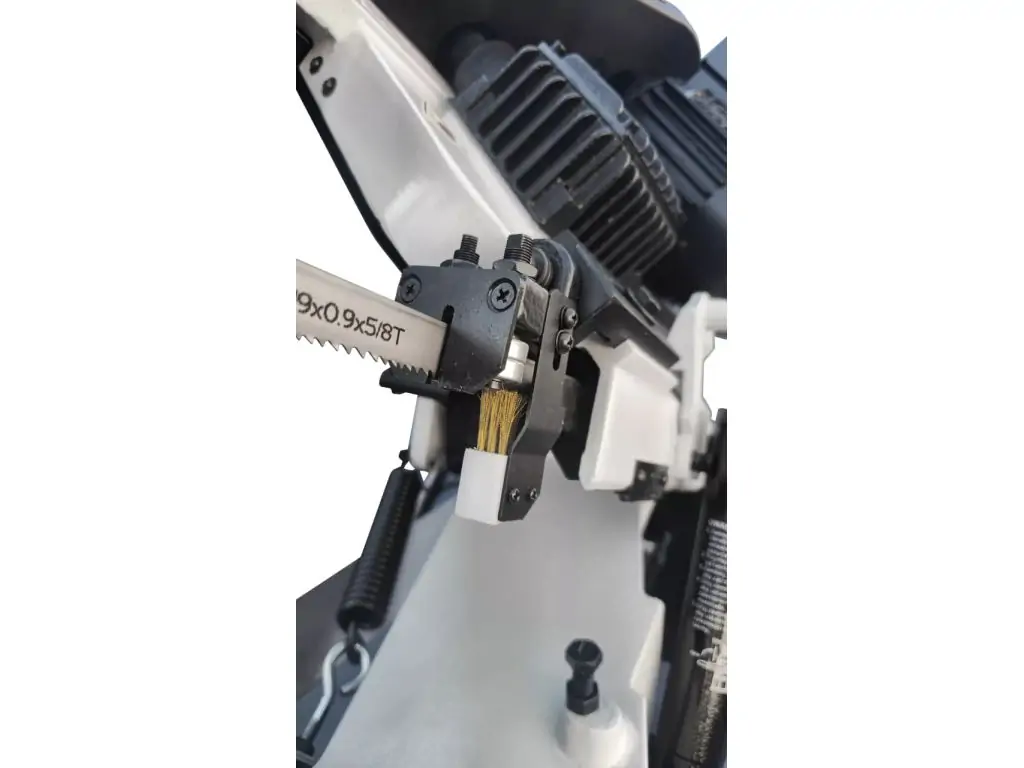

У конструкції METCOR BS712N передбачена дротяна щітка для очищення стрічкового полотна від стружки. Вона допомагає запобігати накопиченню металевих частинок на зубцях та підтримувати ефективність різання.

Система безпеки

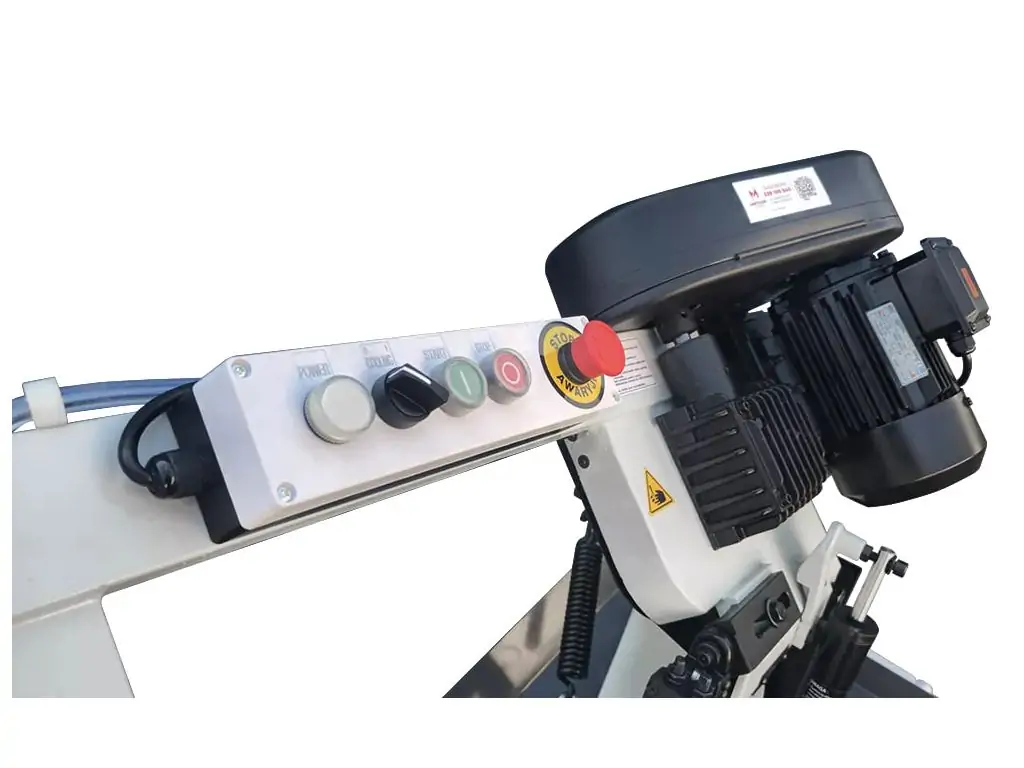

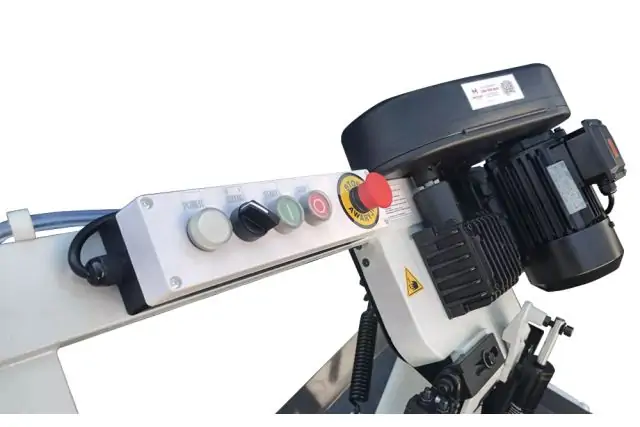

Електрична система верстата відповідає вимогам CE. Для безпечної експлуатації передбачені кінцевий вимикач, аварійна кнопка та мікровимикачі захисних кожухів.

У разі відкриття кожуха приводу або стрічкового полотна мікровимикач відключає обладнання. Після завершення циклу різання кінцевий вимикач також забезпечує зупинку верстата.

Основні переваги METCOR BS712N

• горизонтальна конструкція для різання металу;
• поворотні лещата з діапазоном 0–45°;
• 4 швидкості стрічкового полотна;
• швидкість стрічки 22–65 м/хв;
• безступінчасте регулювання опускання рами;
• гідравлічний циліндр регулювання подачі;
• міцна чавунна пильна рама;
• система роликових напрямних;
• вбудована система охолодження;
• ванна для охолоджувальної рідини та стружки;
• дротяна щітка для очищення полотна;
• механічний натяг стрічки;
• аварійний та кінцевий вимикачі;
• відповідність стандартам CE.

Технічні характеристики

METCOR BS712N 400V  — функціональний стрічкопильний верстат для майстерень і виробничих підприємств. Поворотні лещата, кілька швидкостей стрічки, гідравлічне регулювання опускання рами та система охолодження забезпечують зручну роботу з різними металевими заготовками.
