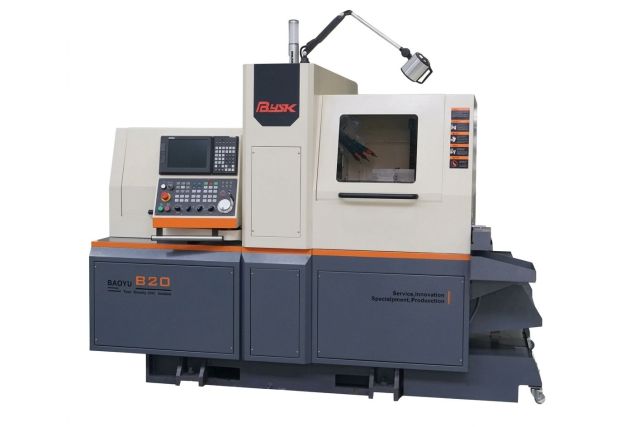

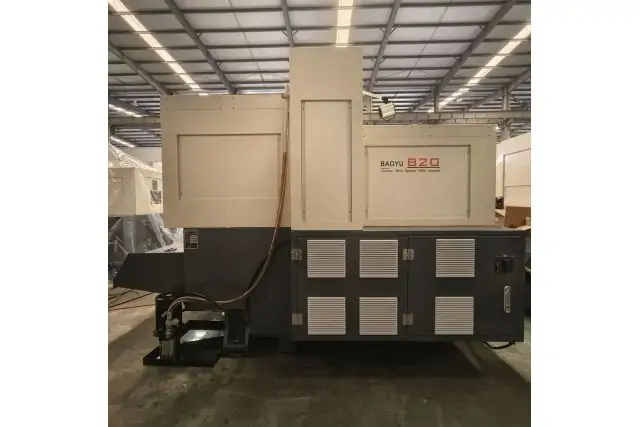

Токарний верстат ЧПУ швейцарського типу BYSK B20

Токарний верстат з ЧПК швейцарського типу BYSK B20

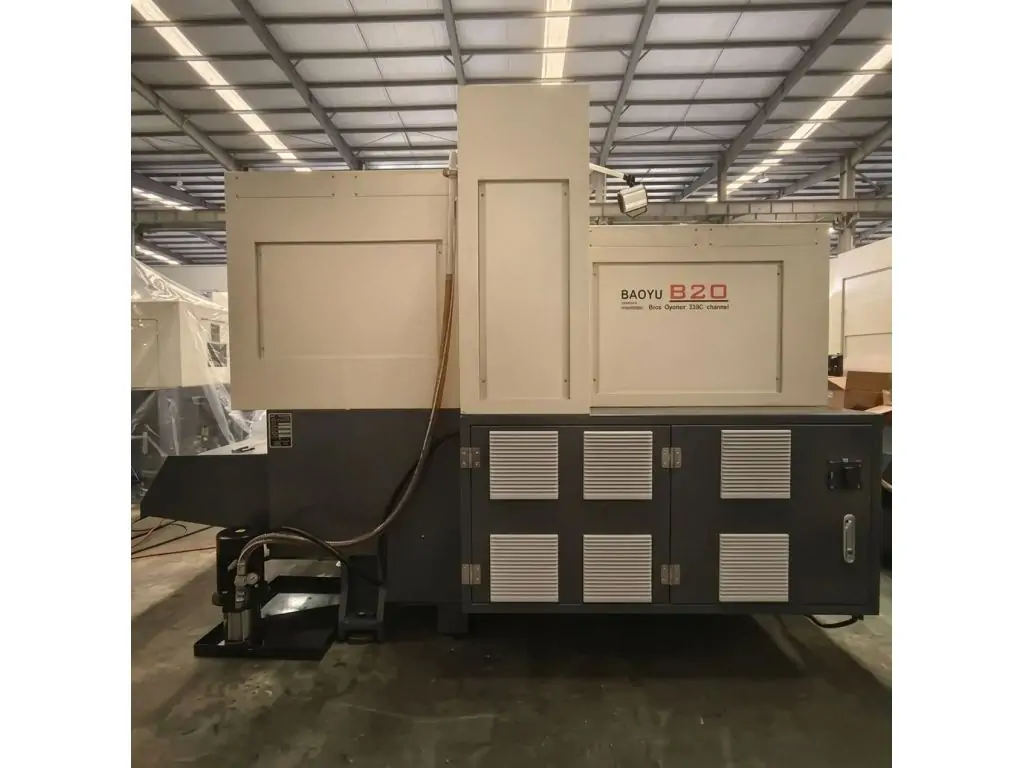

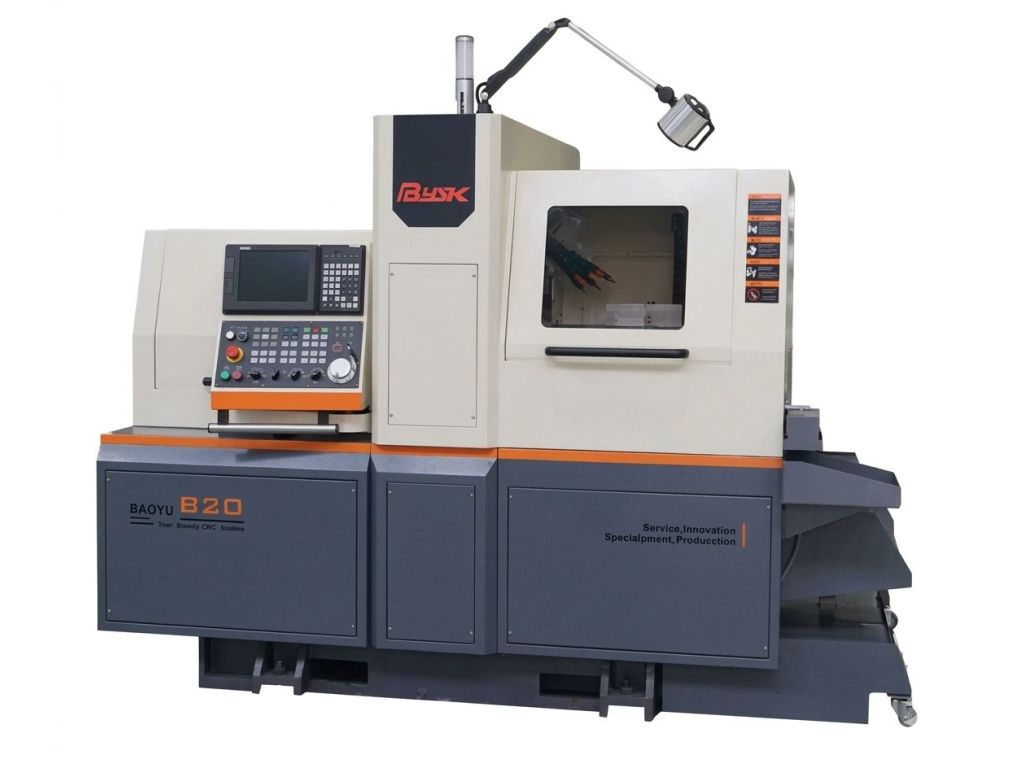

BYSK B20 — професійний токарний верстат швейцарського типу з числовим програмним керуванням, розрахований на високоточну автоматизовану обробку металевих заготовок діаметром до 20 мм. Модель поєднує компактну зону обробки, високу швидкість переміщення осей, два шпиндельні вузли та можливість 5-осьової обробки.

Верстат призначений для підприємств, де необхідна стабільна якість деталей, точне повторення заданих параметрів і автоматизація виробничих операцій. Завдяки системі ЧПК LNC T6850, автоматичній подачі прутка, основному шпинделю та контршпинделю BYSK B20 може використовуватися для серійного виготовлення точних деталей із пруткового матеріалу.

Принцип роботи та особливості верстата

Токарні верстати швейцарського типу відрізняються конструкцією, оптимізованою для високоточної обробки невеликих за діаметром заготовок. У BYSK B20 використовується система переміщення з високоточними кульково-гвинтовими парами та прецизійними лінійними напрямними. Це забезпечує плавний рух робочих вузлів і точне позиціонування під час виконання запрограмованих операцій.

Верстат підтримує 5-осьову обробку, завдяки чому можна виконувати кілька технологічних операцій у межах одного виробничого циклу. Основний шпиндель і контршпиндель працюють у діапазоні до 5000 об/хв, що дає змогу адаптувати режими роботи відповідно до поставленого технологічного завдання.

Шпиндельний вузол BYSK B20

Основний шпиндель оснащений імпортними надточними радіально-упорними підшипниками. Така конструкція розрахована на стабільну роботу шпиндельного вузла на високих швидкостях обертання та тривалу експлуатацію обладнання.

Максимальний діаметр заготовки для основного шпинделя становить 20 мм, діаметр отвору шпинделя — 21 мм. Привід потужністю 5 кВт забезпечує роботу основного шпиндельного вузла в діапазоні від 0 до 5000 об/хв.

Контршпиндель для комплексної обробки

Контршпиндель BYSK B20 розширює функціональні можливості обладнання та дозволяє організувати обробку деталі з використанням двох шпиндельних вузлів. Максимальний діаметр заготовки також становить 20 мм.

Система числового програмного керування

Токарний верстат обладнаний системою LNC T6850. ЧПК забезпечує програмування та керування робочими переміщеннями обладнання відповідно до заданої програми обробки.

Точність програмування становить 0,001 мм. Робоча швидкість переміщення регулюється в діапазоні 1–4000 мм/хв, а швидкість швидких переміщень по осях X, Y та Z досягає 28000 мм/хв.

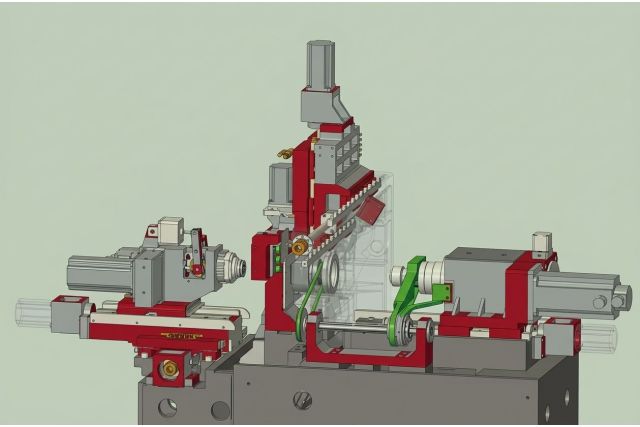

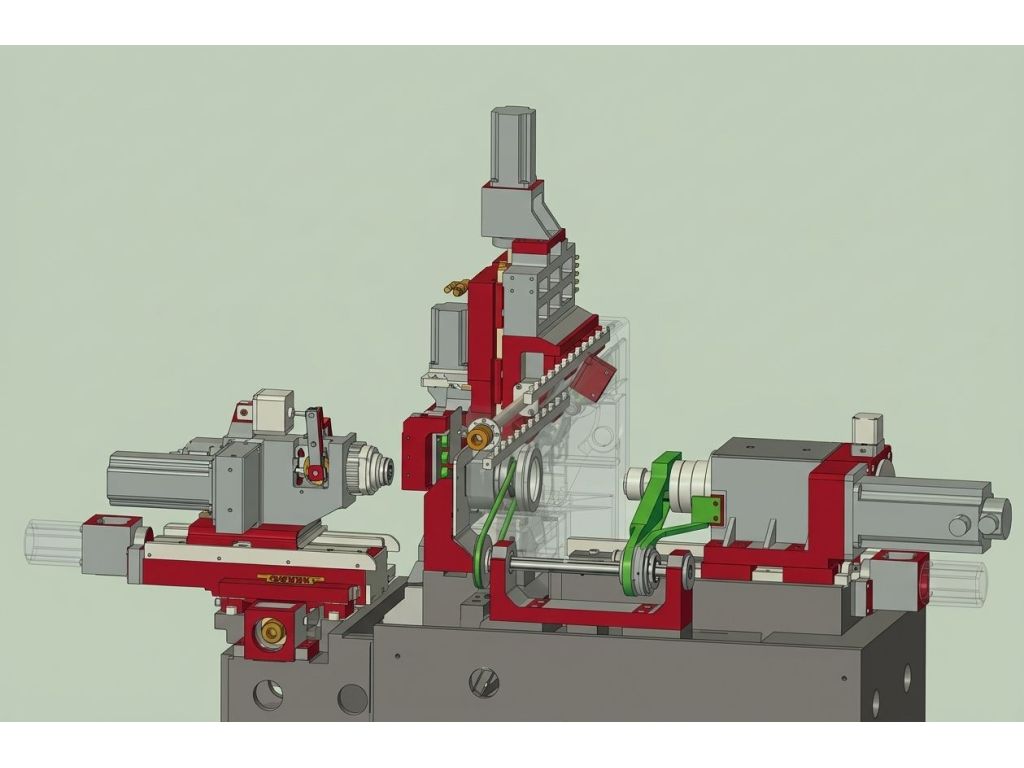

Високоточна система переміщення

Для переміщення робочих вузлів використовуються високоточні кульково-гвинтові пари та прецизійні лінійні напрямні. У комплектації та специфікації обладнання зазначені компоненти HIWIN / PMI для кульково-гвинтових пар і HIWIN / THK для напрямних.

Така кінематична система призначена для точного позиціонування робочих органів, плавного переміщення та стабільного виконання повторюваних операцій під час серійного виробництва.

Переміщення осей X1, Y1, Z1

Переміщення осей X2 і Z2

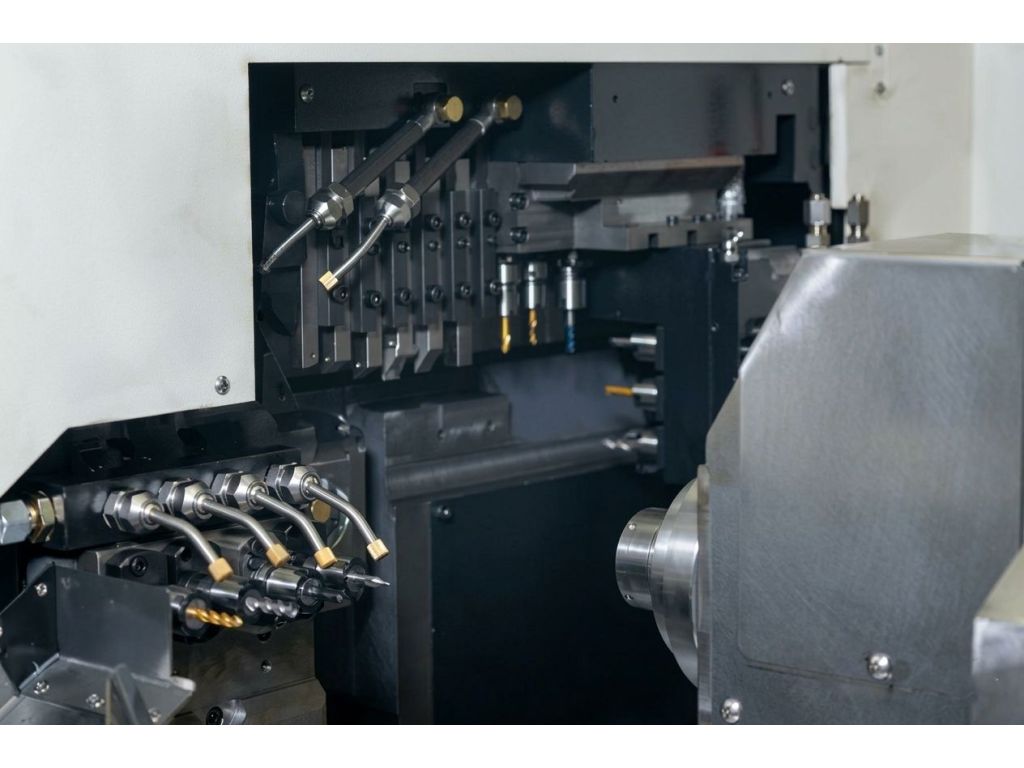

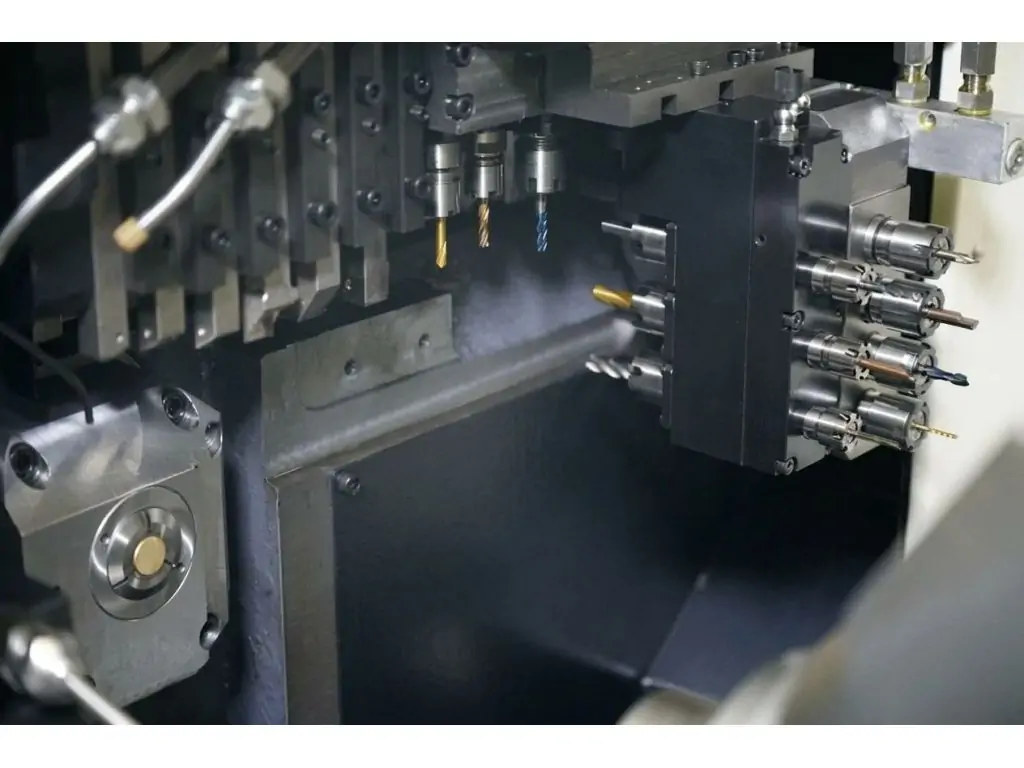

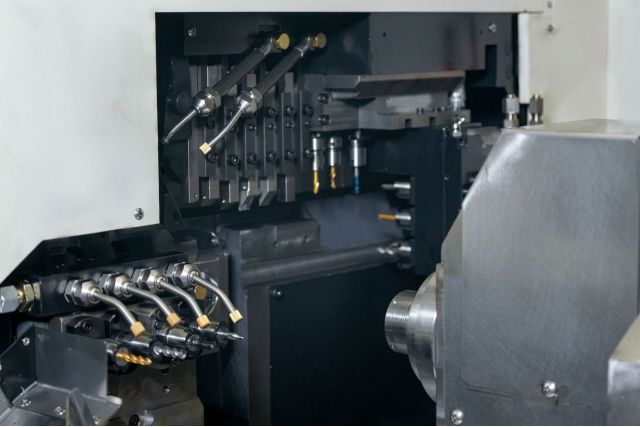

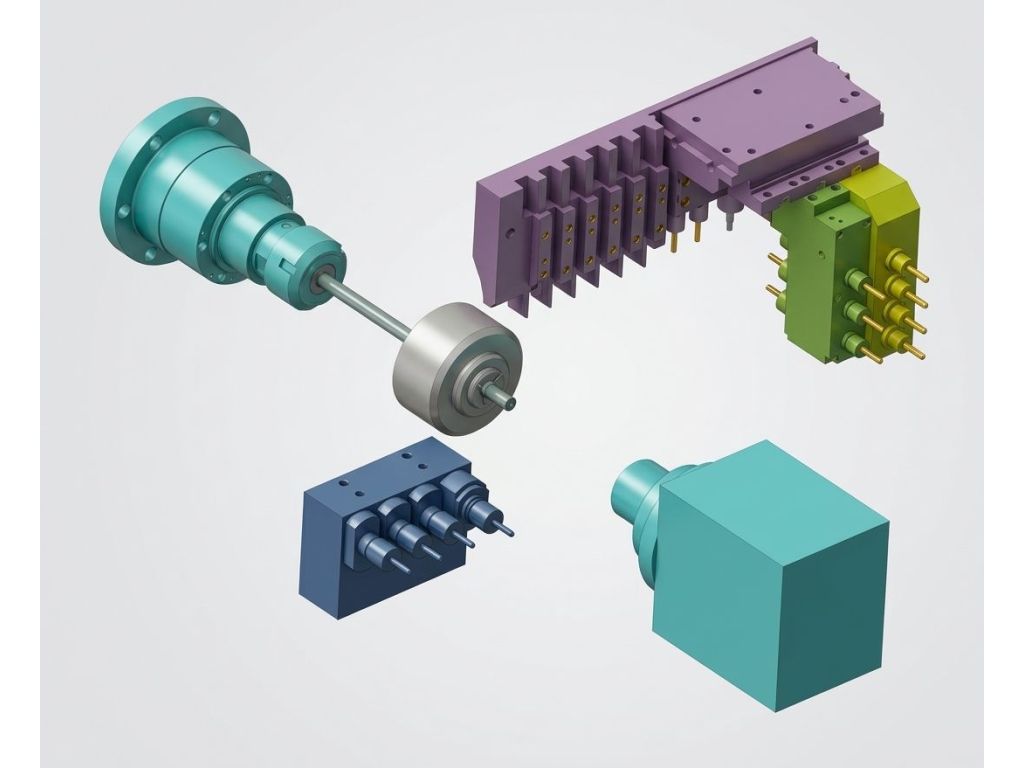

Інструментальна система

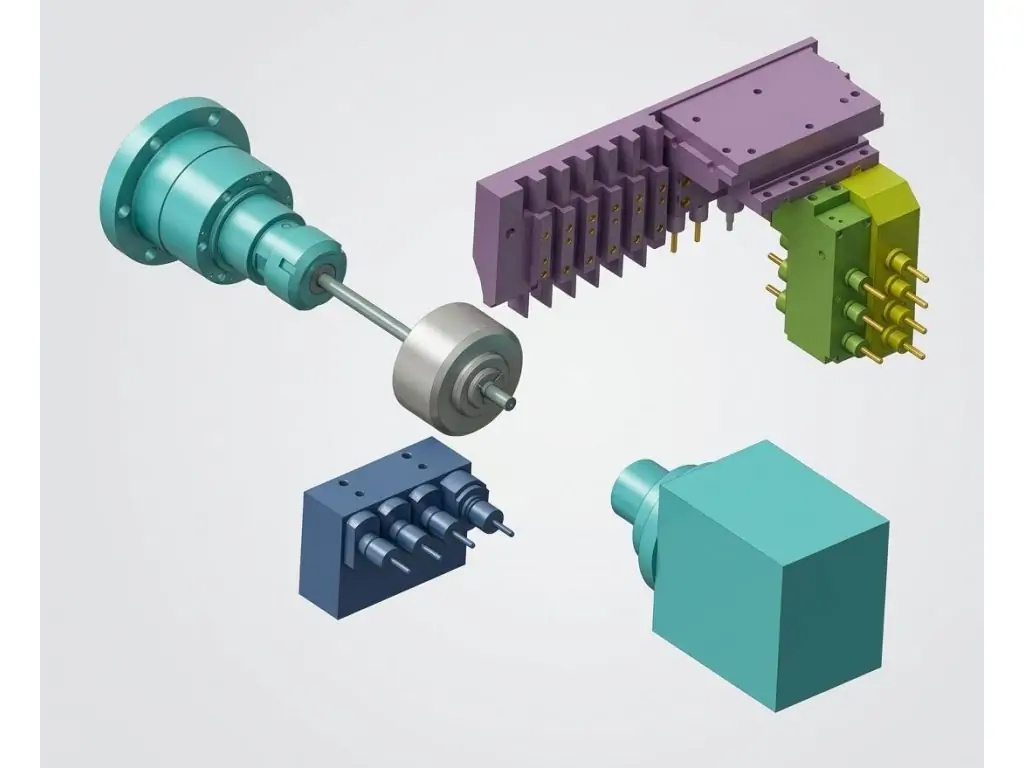

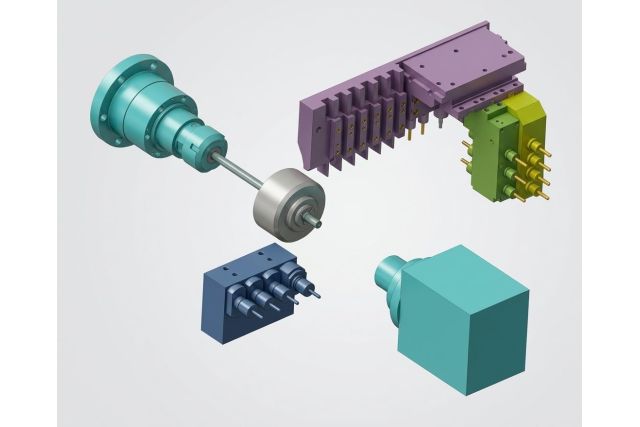

Конструкція BYSK B20 передбачає окреме інструментальне оснащення для основного шпинделя та контршпинделя. Це дозволяє використовувати відповідний набір інструментів для виконання різних операцій обробки.

Система охолодження та подачі СОЖ

У базову комплектацію токарного верстата з ЧПК BYSK B20 входить насос СОЖ високого тиску. Система подачі мастильно-охолоджувальної рідини використовується для відведення тепла із зони різання, охолодження інструменту та ефективнішого видалення стружки.

Резервуар системи СОЖ має об'єм 250 л, потужність насоса становить 0,48 кВт. Наявність системи охолодження особливо важлива під час тривалої та серійної експлуатації обладнання.

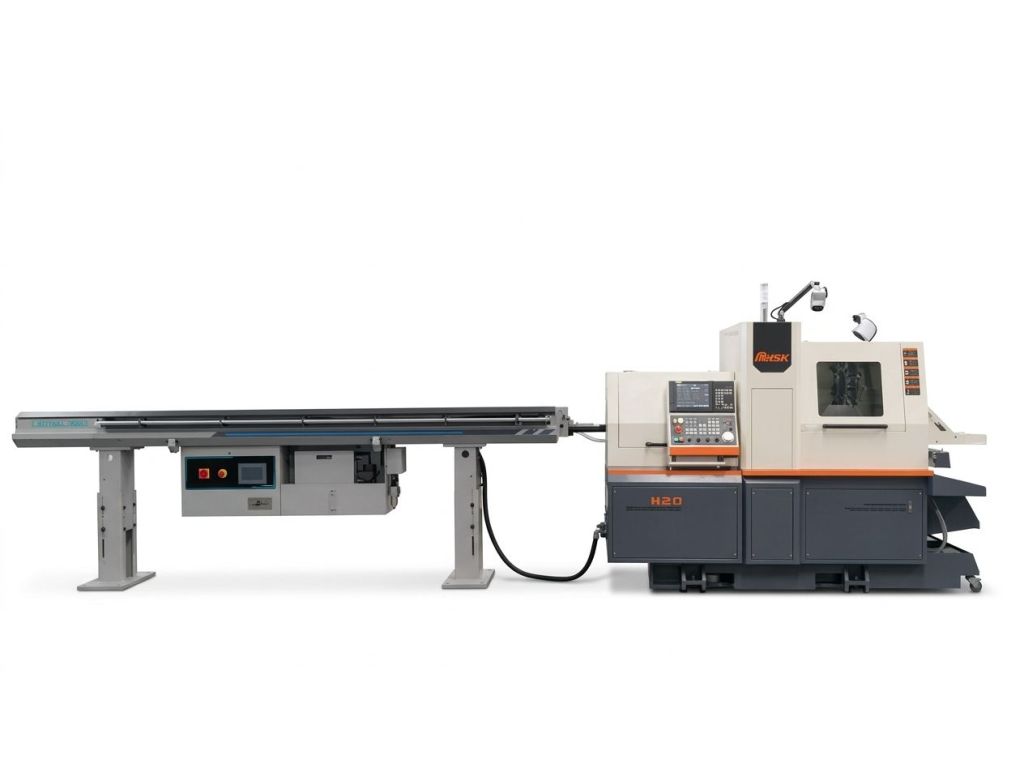

Автоматичний податчик прутка

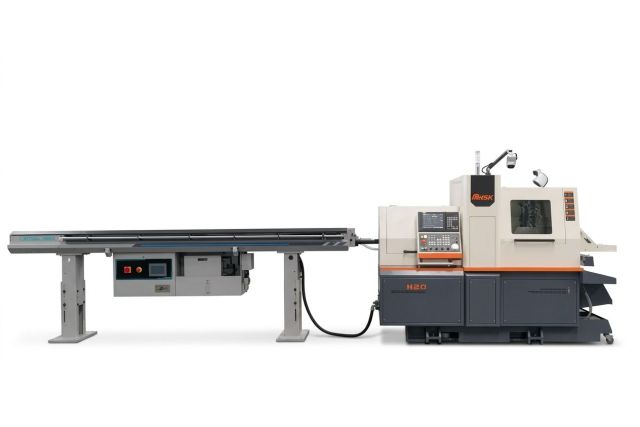

Автоматичний податчик прутка (бар-фідер) входить до базової комплектації BYSK B20. Його використання дозволяє автоматизувати подачу пруткового матеріалу до робочої зони верстата та зменшити кількість ручних операцій під час серійного виробництва.

Автоматизована подача матеріалу є важливою складовою для стабільної організації виробничого циклу при виготовленні однотипних деталей.

Система уловлювання масляного туману

Ще однією складовою базової комплектації є система уловлювання масляного туману. Вона призначена для видалення масляного аерозолю з робочої зони, його фільтрації та повернення мастила назад у систему.

Таке рішення допомагає підтримувати чистіше повітря в робочому приміщенні та зменшувати кількість масляного аерозолю, що утворюється під час роботи з мастильно-охолоджувальними рідинами.

Система централізованого змащування

Для обслуговування рухомих вузлів передбачена система змащування. Потужність системи становить 35 Вт, об'єм мастила — 2 л.

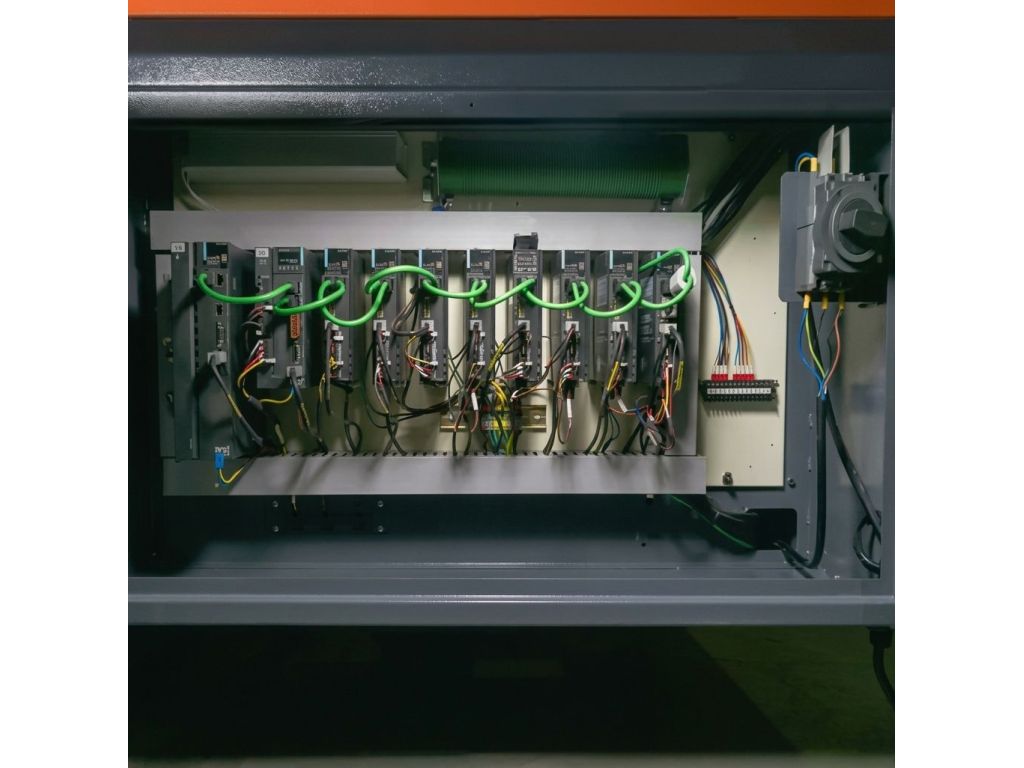

Двигуни та комплектуючі BYSK B20

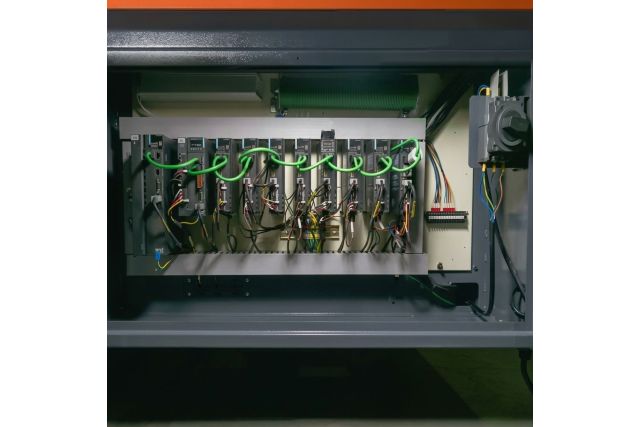

У конструкції верстата використовуються компоненти різних виробників, зокрема приводні компоненти Inovance, система ЧПК LNC T6850, а також кульково-гвинтові пари та напрямні HIWIN / PMI, HIWIN / THK.

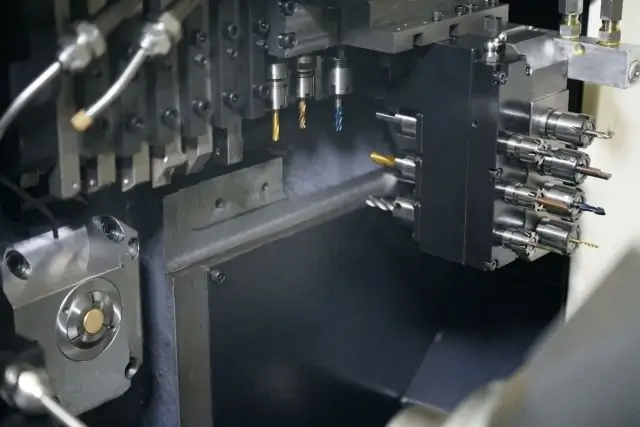

Додаткове приводне інструментальне оснащення

Для розширення технологічних можливостей верстата доступні додаткові приводні головки. Вони можуть встановлюватися на основний шпиндель і контршпиндель відповідно до конфігурації обладнання.

• Приводна головка основного шпинделя — ER11 + ER16, потужність 0,75 кВт, максимальна швидкість 5000 об/хв.
• Приводна головка контршпинделя — ER16, потужність 0,75 кВт, максимальна швидкість 5000 об/хв.

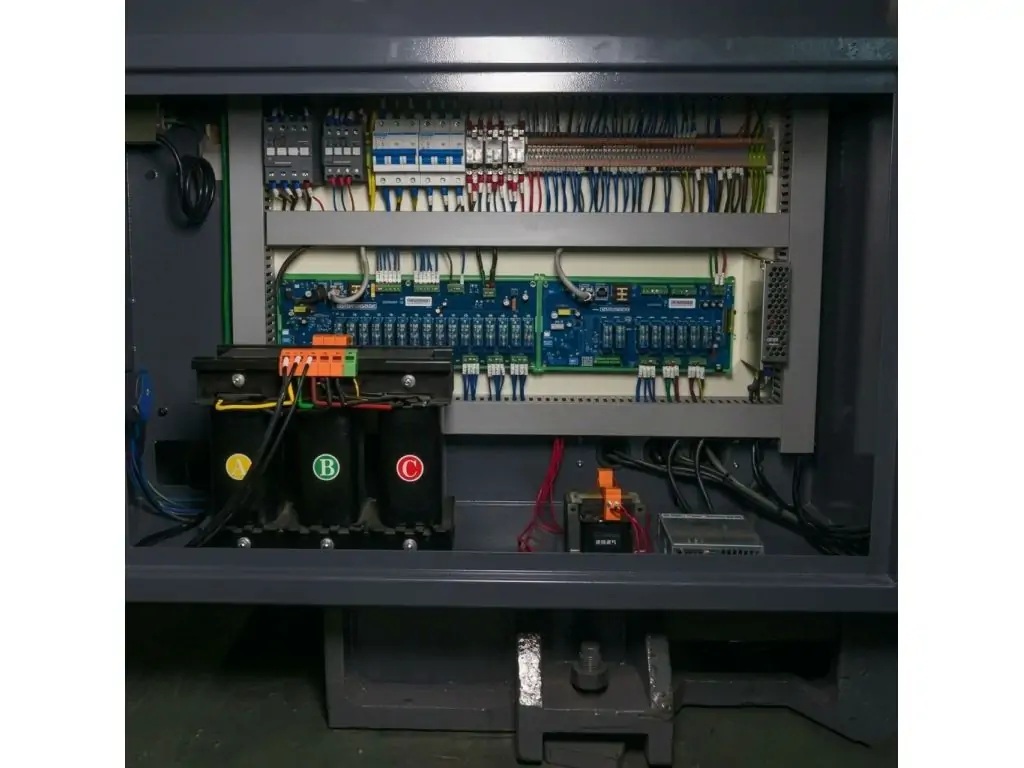

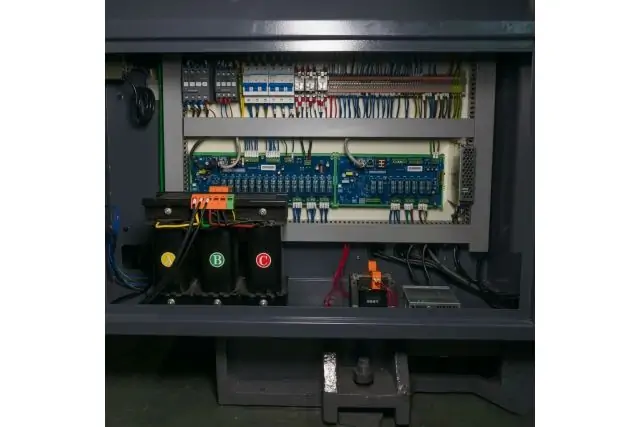

Електроживлення та загальна потужність

BYSK B20 розрахований на підключення до трифазної мережі змінного струму напругою 380 В і частотою 50 Гц. Сумарна потужність обладнання становить 15 кВт.

Габарити та вага

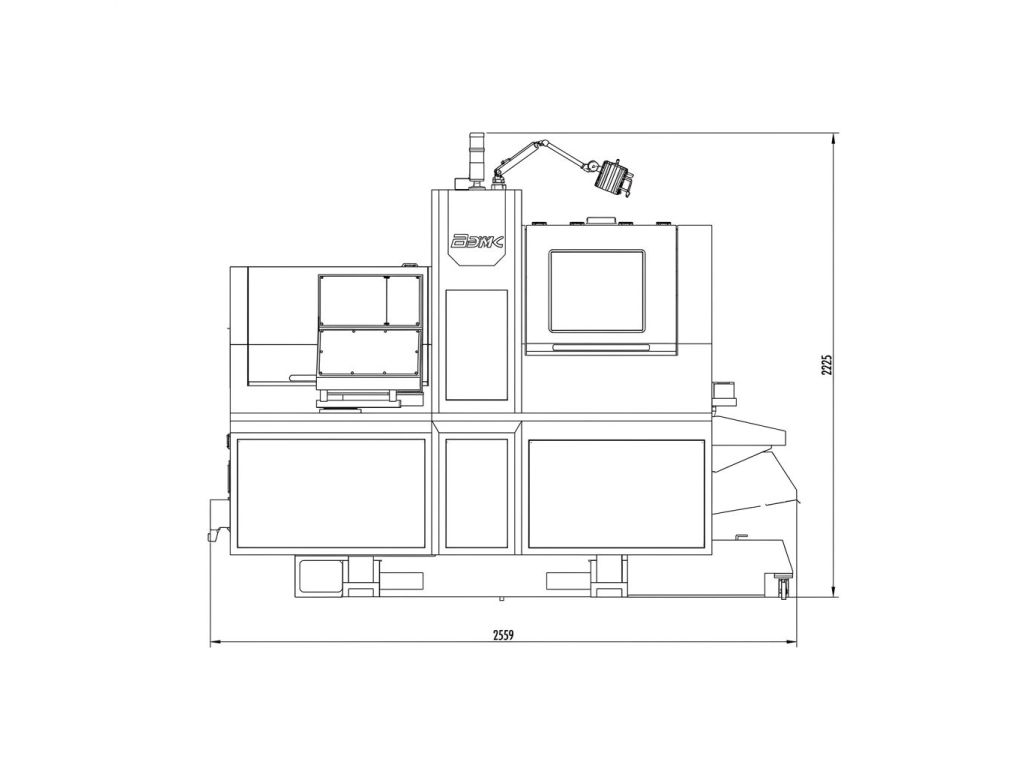

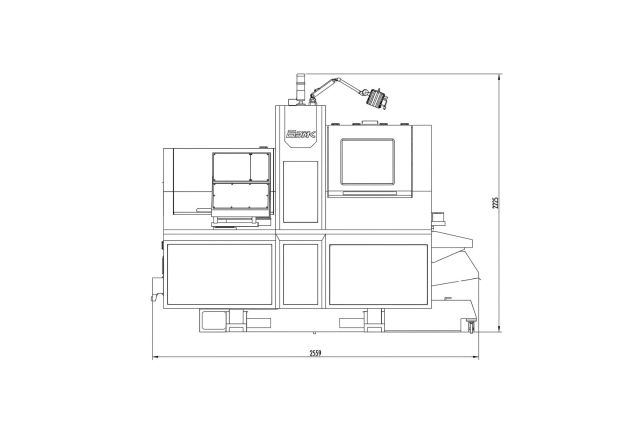

Габаритні розміри токарного верстата BYSK B20 становлять 2560×1440×2000 мм. Маса обладнання — 2100 кг. Під час підготовки виробничого приміщення необхідно передбачити достатню площу для встановлення верстата, доступу до робочої зони та проведення технічного обслуговування.

Повна технічна специфікація BYSK B20

Базова комплектація

• токарний верстат BYSK B20;
• система ЧПК LNC T6850;
• основний шпиндель;
• контршпиндель;
• насос СОЖ високого тиску;
• система уловлювання масляного туману;
• автоматичний податчик прутка (бар-фідер).

Де використовується BYSK B20

Токарний верстат BYSK B20 з ЧПК орієнтований на виробничі завдання, де потрібна автоматизована високоточна обробка заготовок малого діаметра. Поєднання 5 осей, двох шпиндельних вузлів і автоматичної подачі прутка дозволяє використовувати обладнання для серійного виготовлення деталей із повторюваними параметрами.

Модель може бути актуальною для металообробних підприємств, виробничих цехів та інших підприємств, яким потрібен токарний верстат з ЧПУ для серійного виробництва та автоматизації токарних операцій.

Купити BYSK B20

Купити токарний верстат швейцарського типу BYSK B20 можна для організації високоточної автоматизованої обробки деталей діаметром до 20 мм. Модель має ЧПК LNC T6850, основний і контршпиндель, 5-осьову конфігурацію, автоматичний податчик прутка, систему СОЖ високого тиску та систему уловлювання масляного туману.

BYSK B20 поєднує точність програмування до 0,001 мм, швидкі переміщення осей до 28000 мм/хв і шпиндельні вузли зі швидкістю обертання до 5000 об/хв, що робить його комплексним рішенням для автоматизованої токарної обробки.

FAQ

Що таке токарний верстат швейцарського типу BYSK B20?

BYSK B20 — токарний верстат з числовим програмним керуванням, призначений для високоточної автоматизованої обробки заготовок діаметром до 20 мм. Модель підтримує 5-осьову обробку та оснащена основним шпинделем і контршпинделем.

Який діаметр заготовки можна обробляти на BYSK B20?

Максимальний діаметр заготовки для основного шпинделя та контршпинделя становить 20 мм.

Яка точність програмування верстата?

Точність програмування системи ЧПК LNC T6850 становить 0,001 мм.

Чи має BYSK B20 автоматичну подачу прутка?

Так. Автоматичний податчик прутка (бар-фідер) входить до базової комплектації верстата.

Який об'єм бака СОЖ?

Резервуар системи СОЖ має об'єм 250 л, а потужність насоса високого тиску становить 0,48 кВт.

Яка напруга живлення BYSK B20?

Верстат працює від трифазної мережі AC 380 В, 50 Гц. Сумарна потужність обладнання — 15 кВт.
